Buck-Boost变换器
buck-boost变换器工作原理
buck-boost变换器工作原理
Buck-boost变换器是一种电力转换装置，它可以将直流电压转换为不同的电压水平，从而实现电源的调整和控制。
它工作的原理基于开关电源的工作原理和能量储存原理。
Buck-boost变换器的基本结构包括开关管、电感、电容和控制电路。
工作原理如下：
1. 当输入电压高于输出电压时，开关管K1关闭，开关管K2打开。
此时，电感L和电容C组成的LC滤波回路开始储存能量。
电感L的磁场储存了电流的能量，电容C储存了电压的能量。
2. 在上述状态下，当开关管K1关闭时，由于电感的特性，电流不会突变。
电感L会释放储存的能量，电流会从电感流向负载。
3. 当电感释放能量时，负载上的电压会高于输入电压。
这样就实现了电压升高的功能。
4. 当输入电压低于输出电压时，开关管K1打开，开关管K2关闭。
此时，电容C充满了能量，而电感L则储存能量。
5. 在上述状态下，当开关管K1打开时，电感的磁场会继续储存能量。
电感释放能量，电流从电感流向负载。
6. 当电感释放能量时，负载上的电压会低于输入电压。
这样就实现了电压降低的功能。
通过不断地开关开关管K1和K2，Buck-boost变换器可以实现输入电压到输出电压的转换。
控制电路会根据输出电压的变化来控制开关管的状态，以实现稳定的输出电压。
总结起来，Buck-boost变换器通过周期性地储存和释放能量来实现对输入电压的调节，从而实现对输出电压的升高或降低。
这种转换过程是通过改变开关管的状态来控制的，通过控制电路实现对输出电压的稳定性控制。
Buck-Boost变换器原理.
Buck 变换器原理Buck 变换器又称降压变换器、串联开关稳压电源、三端开关型降压稳压器。
1.线路组成图 1（ a）所示为由单刀双掷开关S、电感元件 L 和电容 C 组成的 Buck 变换器电路图。
图1(b)所示为由以占空比 D 工作的晶体管T r、二极管 D1、电感 L 、电容 C 组成的 Buck 变换器电路图。
电路完成把直流电压V s转换成直流电压 V o的功能。
图１Buck 变换器电路2.工作原理当开关 S 在位置 a 时，有图 2 (a)所示的电流流过电感线圈L ，电流线性增加，在负载 R 上流过电流 I o，两端输出电压 V o，极性上正下负。
当i s>I o时，电容在充电状态。
这时二极管 D1承受反向电压；经时间D1T s后（， t on为 S 在 a 位时间， T s是周期），当开关 S 在 b 位时，如图 2（ b）所示，由于线圈L 中的磁场将改变线圈 L 两端的电压极性，以保持其电流 i L不变。
负载 R 两端电压仍是上正下负。
在i L <I o时，电容处在放电状态，有利于维持 I o、 V o不变。
这时二极管 D1，承受正向偏压为电流i L构成通路，故称 D 1 为续流二极管。
由于变换器输出电压V o小于电源电压V s，故称它为降压变换器。
工作中输入电流 is，在开关闭合时， i s s s是脉动的，但输出电流o ，在 L、>0，开关打开时， i =0 ，故 i ID1、 C 作用下却是连续的，平稳的。
图２Buck 变换器电路工作过程Boost 变换器Boost 变换器又称为升压变换器、并联开关电路、三端开关型升压稳压器。
1.线路组成线路由开关S 、电感 L 、 电容 C 组成，如图 1 所示，完成把电压 V s 升压到 V o 的功能。
图１2.工作原理当开关 S 在位置 a 时，如图 2(a)所示电流 i L 流过电感线圈 L ，电流线性增加，电能以磁 能形式储在电感线圈 L 中。
Buck_Boost变换器的设计及仿真
Buck_Boost变换器的设计及仿真Buck-Boost变换器是一种可以在同一电路内同时实现升压和降压的变换器。
这种变换器可以用于多种不同的应用，主要用于对电压进行放大和缩小，以达到正确的电压水平。
它总是能够将输入电压提高到所需的输出电压。
在本文中，将介绍Buck-Boost变换器的设计及其功能仿真工作。
Buck-Boost变换器的主要部件包括电感器，可变阻器，开关，振荡器和控制器。
电感器的设计是为了提供电流，形成负反馈环。
可变阻器的设计可以改变电路的过载，从而实现电流的调整。
开关的设计是为了实现升压和降压，允许电感器和可变阻器之间的能量交换。
振荡器的设计是为了控制电路内部的电流，以保证开关的实时响应。
通过控制器，可以实现输入和输出电压之间的转换，从而达到预期的电压水平。
为了对Buck-Boost变换器进行仿真，先进行输入，输出和负载之间的建模。
输入模型包括输入电压和要求的输出电压，其中输入电压可以在建模中任意调整。
负载建模通常是一个电阻和一个电容的组合。
输出模型则定义了电路的输出功率和输出电压水平。
接下来，可以对电感器和可变阻器进行建模。
由于电感器是一个电流源，故其建模需要考虑电流大小和电压偏移。
可变阻器建模则需要考虑其阻值和电压偏移。
最后，可以利用仿真软件进行仿真，探究Buck-Boost变换器的性能。
可以仿真该电路的输入和输出电压以及电流，从而分析改变输入电压对系统的影响。
此外，还可以分析负载的影响，比如负载变大时电路的输出能力会怎样受到影响。
这些仿真结果都能为设计者提供宝贵的启发，为确保电路的正常工作奠定基础。
Buck-Boost变化器是一种功能强大的电路，可以改变输入电压并生成预期的输出电压水平。
本文介绍了其设计原理和仿真过程，为设计者提供了宝贵的参考。
未来的研究将会探究更多的变换器类型，继续提高电路的性能和功效。
三电平双向buck boost变换器工作原理
1. 引言随着能源需求的不断增长和环境保护的要求，电力系统的高效能与可再生能源的利用变得越来越重要。
双向变换器是一种关键的电力电子设备，用于实现电能的双向流动，可以将电能从一个电源转移到另一个负载，同时还可以将电能从负载反馈到电源。
三电平双向Buck-Boost（TBB）变换器是一种常见的双向变换器拓扑结构，具有高效能和高可靠性的特点。
本文将详细介绍TBB变换器的工作原理及其相关的基本原理。
2. TBB变换器的结构TBB变换器由两个互补的功率开关和两个电感组成。
其中，两个功率开关可以分别被称为高侧开关和低侧开关。
这两个开关可以通过PWM（脉宽调制）控制方式进行开关，从而实现电能的双向流动。
TBB变换器的拓扑结构如下图所示：在TBB变换器中，高侧开关和低侧开关可以通过PWM信号进行控制，实现不同的工作状态。
通过控制高侧开关和低侧开关的开关时间，可以实现电能的双向流动，并且能够实现电能的升压和降压功能。
3. TBB变换器的工作原理3.1 升压模式在TBB变换器的升压模式下，高侧开关和低侧开关的工作状态如下：•高侧开关：打开状态•低侧开关：关闭状态在这种工作状态下，电能从输入电压源流向电感L1，然后通过高侧开关，流向输出负载。
在这个过程中，电感L2起到储能的作用，通过储存电感L1中的能量，实现电能的升压功能。
当高侧开关打开时，电感L1中的电流开始增加，同时电感L2中的电流开始减小。
当高侧开关关闭时，电感L1中的电流开始减小，同时电感L2中的电流开始增加。
通过不断重复这个过程，可以实现电能的升压。
3.2 降压模式在TBB变换器的降压模式下，高侧开关和低侧开关的工作状态如下：•高侧开关：关闭状态•低侧开关：打开状态在这种工作状态下，电能从输入电压源流向电感L2，然后通过低侧开关，流向输出负载。
在这个过程中，电感L1起到储能的作用，通过储存电感L2中的能量，实现电能的降压功能。
当低侧开关打开时，电感L2中的电流开始增加，同时电感L1中的电流开始减小。

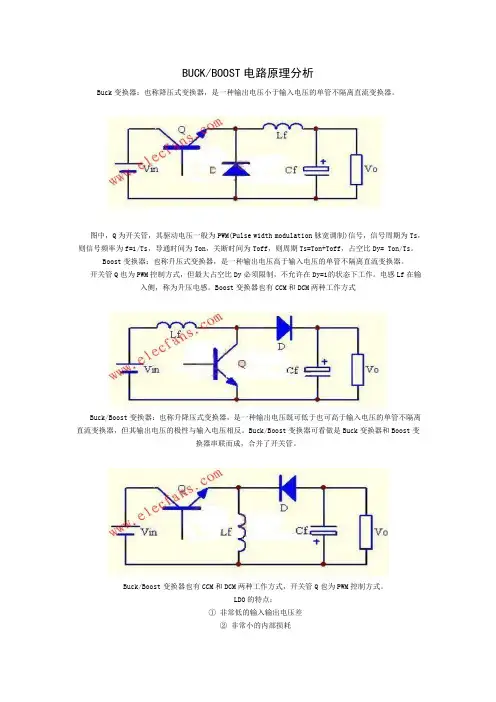

BUCKBOOST电路原理分析
BUCK/BOOST电路原理分析Buck变换器：也称降压式变换器，是一种输出电压小于输入电压的单管不隔离直流变换器。
图中，Q为开关管，其驱动电压一般为PWM(Pulse width modulation脉宽调制)信号，信号周期为Ts，则信号频率为f=1/Ts，导通时间为Ton，关断时间为Toff，则周期Ts=Ton+Toff，占空比Dy= Ton/Ts。
Boost变换器：也称升压式变换器，是一种输出电压高于输入电压的单管不隔离直流变换器。
开关管Q也为PWM控制方式，但最大占空比Dy必须限制，不允许在Dy=1的状态下工作。
电感Lf在输入侧，称为升压电感。
Boost变换器也有CCM和DCM两种工作方式Buck/Boost变换器：也称升降压式变换器，是一种输出电压既可低于也可高于输入电压的单管不隔离直流变换器，但其输出电压的极性与输入电压相反。
Buck/Boost变换器可看做是Buck变换器和Boost变换器串联而成，合并了开关管。
Buck/Boost变换器也有CCM和DCM两种工作方式，开关管Q也为PWM控制方式。
LDO的特点：① 非常低的输入输出电压差② 非常小的内部损耗③ 很小的温度漂移④ 很高的输出电压稳定度⑤ 很好的负载和线性调整率⑥ 很宽的工作温度范围⑦ 较宽的输入电压范围⑧ 外围电路非常简单，使用起来极为方便DC/DC变换是将固定的直流电压变换成可变的直流电压，也称为直流斩波。
斩波器的工作方式有两种，一是脉宽调制方式Ts不变，改变ton(通用)，二是频率调制方式，ton不变，改变Ts(易产生干扰)。
其具体的电路由以下几类：(1)Buck电路——降压斩波器，其输出平均电压 U0小于输入电压Ui，极性相同。
(2)Boost电路——升压斩波器，其输出平均电压 U0大于输入电压Ui，极性相同。
(3)Buck-Boost电路——降压或升压斩波器，其输出平均电压U0大于或小于输入电压Ui，极性相反，电感传输。
(完整版)BUCK和BOOST电路
(完整版)BUCK和BOOST电路在电子技术领域，BUCK和BOOST电路是两种常见的电源转换器。
它们分别将低压直流电(LDC)转换为高电压直流电(HVC)和将高电压直流电降低到低电压直流电(LDC)。
本文将对这两种电路进行详细的理论分析，探讨它们的工作原理、优缺点以及应用场景。
我们来了解一下BUCK电路。
BUCK电路是一种降压型转换器，其主要特点是输出电压可调，且输出电压与输入电压之间存在一定的关系。
BUCK电路的基本结构包括一个开关管、一个电感和一个二极管。
当开关管导通时，电感中储存的能量被释放，二极管导通，使得负载上的电流得到提升；当开关管截止时，电感中储存的能量无法释放，二极管截止，使得负载上的电流减小。
通过调整开关管的占空比，可以实现对输出电压的调节。
接下来，我们来探讨一下BOOST电路。
BOOST电路是一种升压型转换器，其主要特点是输出电压稳定，且输出电压与输入电压之间存在固定的关系。
BOOST电路的基本结构包括一个开关管、一个电感、一个二极管和一个稳压器。
当开关管导通时，电感中储存的能量被释放，二极管导通，使得负载上的电流得到提升；稳压器将输入电压升高到设定值，使得输出电压保持稳定。
通过调整开关管的占空比，可以实现对输出电压的调节。
那么，BUCK电路和BOOST电路各自有哪些优缺点呢？BUCK电路的优点主要表现在成本低、体积小、效率高等方面。
BUCK电路的缺点也比较明显，主要体现在输出电压稳定性较差、噪音较大等方面。
而BOOST电路的优点主要表现在输出电压稳定、噪音较小等方面。
BOOST电路的缺点也比较明显，主要体现在成本较高、体积较大、效率较低等方面。
在实际应用中，BUCK电路和BOOST电路各有适用的场景。
例如，BUCK电路适用于对输出电压稳定性要求不高的场合，如充电器、电池充放电等；而BOOST电路适用于对输出电压稳定性要求较高的场合，如LED照明、电力传输等。
BUCK电路和BOOST电路作为两种常见的电源转换器，各自具有一定的优势和局限性。
三电平双向buckboost变换器工作原理
三电平双向buckboost变换器工作原理三电平双向buck boost变换器是一种电力电子器件，用于将直流电压转换为其它电压水平。
它可以根据输入电压和输出电压之间的关系，实现升压、降压或反向变压。
下面是关于三电平双向buck boost变换器的工作原理的详细解释。
1. 三电平双向buck boost变换器的基本结构：三电平双向buck boost变换器通常由四个开关管（通常是功率MOSFET）和两个电感组成。
这四个开关管被分成两个对称的分支，每个分支由一个上管和一个下管组成。
其中，两个开关管相邻的引脚连接在一起，形成一个节点。
开关管和电感的连接方式取决于所需的转换功能。
此外，变换器还包括输入电容和输出电容来降低输入和输出电压的纹波。
2.工作原理：降压模式：在降压模式中，输入电压高于输出电压。
当开关管1和开关管4被打开时，电流流过L1和D2，电感L2装满并蓄积能量。
当开关管1和开关管4关闭，开关管2和开关管3打开时，电池的电能被释放到输出电容上。
这样可以将输入电压降低到所需的输出电压。
升压模式：在升压模式中，输入电压低于输出电压。
当开关管1和开关管3打开时，电流流过D1和L2，电感L1装满并储存能量。
当开关管1和开关管3关闭，开关管2和开关管4打开时，电感L1的能量被释放到输出电容上。
这样可以将输入电压提高到所需的输出电压。
3.三电平操作：在三电平操作中，开关管1和开关管3可以在高电平和低电平之间切换，开关管2和开关管4可以在高电平和开路之间切换。
通过合理的控制开关管的导通和断开时机，可以实现不同的电压变换功能。
总结而言，三电平双向buck boost变换器是一种高效、灵活的电力转换器。
它可以实现输入直流电压到输出直流电压的升压、降压或反向变压。
在不同的操作模式和电压电流条件下，通过控制开关管的导通和断开时机，可以实现所需的电压变换功能，提高电力转换效率和稳定性。
Buck-Boost变换器基本公式和概念
Buck转换器CCM (1)纹波电压 (1)纹波电流 (1)Buck转换器DCM (2)纹波电压 (2)DCM工作原理 (2)电感峰值电流 (4)电压变换比 (5)Boost转换器CCM (6)电流纹波 (7)电压纹波 (8)Boost转换器DCM (9)纹波电压 (9)DCM工作原理 (9)电感峰值电流 (11)电压变换比 (12)变换器的特性总结 (13)PWM模式 (14)PFM模式 (14)时钟模式PFM（Clocked PFM） (14)跳周期PFM（Skipping Cycles） (15)电压模式 (18)电流模式 (19)峰值电流控制模式 (20)平均电流控制模式 (20)开关电源指标 (21)功耗分析 (21)切换原理 (24)Boost能量传输 (25)负载调整率 (25)电压调整率 (25)斜坡补偿 (26)Buck 转换器 CCM纹波电压20208S V D V T LC∆=1200211021111()222888t S S C S S S t TT V V D I I V i dt T D T T C C C C L LC∆∆∆=====⎰纹波电流22g g sL s V V V DD T i DT LL'-∆==结论：纹波电流和负载无关Buck 转换器 DCM纹波电压20012()1()2S T I I V D D C I∆-∆=+∆1200121()11()2t S C t T I I V i dt D D C C I∆-∆==+∆⎰DCM 工作原理模式下Buck 变换器等效电路IQ1导通电感电压()()L g g v t V v t V V =-≈-电容电流()()()()c L L v t Vi t i t i t R R=-≈- IID1导通电感电压()()L v t v t V =-≈- 电容电流()()()()c L L v t V i t i t i t R R=-≈- III 电流断续电感电流0L i = 电感电压0L v = 电容电流()()()()c L v t v t Vi t i t R R R=-=-≈- 电感峰值电流()()/D c i t i t V R =+积分取平均11()()/sst T t T D c ttssi t dt i t dt V R T T ++=+⎰⎰由于电容平均电流是零/D i V R ⇒= 电容充电平衡，电感峰值电流12g pk L s V V i i DT L-=∆=面积相等121121()()2()()2Lpk s s L g i t dt i D D T D Ti V V D D L =+=-+⎰112()()2sg D T V V V D D R L⇒=-+电压变换比联立电感伏秒平衡以及电容充电平衡112112()()2g s g D V V D D D T V V V D D R L⎧=⎪+⎪⎨⎪=-+⎪⎩g V V ⇒== 2SL K RT =随着占空比的增大Buck 变换器的工作状态由DCM 转换成CCM(,)D CCM M D K DCM ⎧⎪=Boost 转换器 CCM开关在位置1时电感电压和电容电流：,/L g C v V i V R ==- 开关在位置2时电感电压和电容电流：,/L g C v V V i I V R =-=-在一个周期内电感充放电能量相等，即能量变化为0。
buckboost变换器工作原理
buckboost变换器工作原理小伙伴们！今天咱们来唠唠buck - boost变换器这个超有趣的东西的工作原理呀。
你可以把buck - boost变换器想象成一个超级有魔法的小盒子。
这个小盒子呢，就像是一个能量的魔术师，能把输入的电压变来变去。
咱们先说说这个变换器的组成部分吧。
它有电感呀，就像是一个小小的能量储存库。
这个电感可神奇了呢，它就像一个很贪吃的小怪兽，当电流流过的时候，它就会把能量储存起来。
还有电容呢，电容就像是一个稳定器，它的作用就是让输出的电压变得平滑一些，不要像调皮的小孩子那样上蹿下跳的。
当然啦，还有开关管，这个开关管就像是一个小门卫，它决定什么时候让电流通过，什么时候把路给堵上。
那它到底是怎么工作的呢？当开关管导通的时候呀，就像是打开了一扇通往电感的大门。
电流就会欢快地流进电感，电感这个小贪吃鬼就开始储存能量啦。
这个时候呢，电容也在旁边静静地看着，它可能在想：“哼，你先储存着，等会儿还得我来让电压稳定呢。
”这个时候的输入电压就会给电感充电，同时呢，因为电容之前储存了一些能量，所以负载也能得到一部分能量供应。
然后呢，当开关管断开的时候，这可就有趣了。
电感这个储存了能量的小怪兽可不愿意就这么干等着呀。
它就会把自己储存的能量释放出来，这个时候电流就会改变方向，通过二极管流向电容和负载。
电容呢，就开始发挥它稳定电压的作用啦。
它把电感释放出来的能量变得更加平滑，这样输出的电压就不会突然变得很高或者很低啦。
你看，这个buck - boost变换器就这么在开关管的导通和断开之间，把输入电压变成了我们想要的输出电压。
如果我们想要降低电压，它就能像一个小工匠一样，精心地把电压给降下来；如果我们想要升高电压呢，它也能巧妙地把电压给升上去。
而且呀，这个buck - boost变换器在很多地方都超级有用呢。
比如说在那些需要不同电压等级的电子设备里。
就像你的手机充电器，它可能就用到了类似的原理哦。
手机电池需要一个合适的电压来充电，如果输入的电压不合适，这个变换器就能把它变成合适的电压，这样就能安全又快速地给手机充电啦。
四开关buck-boost变换器的控制电路及控制方法与流程
四开关buck-boost变换器的控制电路及控制方法与流程1. 引言1.1 概述本文旨在探究四开关buck-boost变换器的控制电路及其相应的控制方法与流程。
随着能源需求的增加以及对能源转换效率的要求不断提高，四开关buck-boost变换器作为一种常用的电力转换装置，在工业和研究领域中得到广泛应用。
通过调整输入和输出电压，该变换器可以实现有效而精确的能量转移。
1.2 文章结构本文主要分为五个部分。
引言部分将介绍文章的目的、概述以及文章结构。
之后，第二部分将详细介绍四开关buck-boost变换器的原理，并讨论设计该变换器控制电路时需要考虑的要点。
接着，第三部分将说明控制电路的具体步骤与流程，包括输入电压检测与控制、输出电压调节与控制以及开关管导通和断开策略。
第四部分将描述实验装置并介绍控制电路实验过程，并对实验结果进行详细分析和讨论。
最后，在第五部分中我们将总结文章，并展望未来进一步研究这一领域所可能取得的成果。
1.3 目的本文的目的是为了深入研究四开关buck-boost变换器，探讨其控制电路的设计要点与方法，并提供一个完整的控制流程。
通过实验验证和结果分析，我们希望能够验证本文提出的控制方法在实际应用中的有效性，并为今后相似研究提供参考和指导。
同时，本文也对未来这一领域可进行的进一步研究做出展望，以推动相关技术和理论的发展。
以上是“1. 引言”部分内容，请核对。
2. 四开关buck-boost变换器的控制电路与方法：2.1 原理介绍：四开关buck-boost变换器是一种常用的DC-DC变换器拓扑结构，它具有较高的转换效率和宽范围的输入输出电压能力。
该变换器能够实现输入电压向输出电压的降压和升压功能，并且能够在负载或输入电压波动时保持相对稳定的输出。
2.2 控制电路设计要点：在设计四开关buck-boost变换器的控制电路时，需要考虑以下几个要点：首先是输入输出电压范围：根据应用需求确定所需的输入和输出电压范围，以此来选择合适的元件参数。
BUCK_BOOST电路原理分析
BUCK BOOST电路原理分析Buck变换器：也称降压式变换器，是一种输出电压小于输入电压的单管不隔离直流变换器。
图中，Q为开关管，其驱动电压一般为PWM(Pulse width modulation脉宽调制)信号，信号周期为Ts，则信号频率为f=1/Ts，导通时间为Ton，关断时间为Toff，则周期Ts=Ton+Toff，占空比Dy= Ton/Ts。
Boost变换器：也称升压式变换器，是一种输出电压高于输入电压的单管不隔离直流变换器。
开关管Q也为PWM控制方式，但最大占空比Dy必须限制，不允许在Dy=1的状态下工作。
电感Lf在输入侧，称为升压电感。
Boost变换器也有CCM和DCM两种工作方式Buck/Boost变换器：也称升降压式变换器，是一种输出电压既可低于也可高于输入电压的单管不隔离直流变换器，但其输出电压的极性与输入电压相反。
Buck/Boost变换器可看做是Buck变换器和Boost变换器串联而成，合并了开关管。
Buck/Boost变换器也有CCM和DCM两种工作方式，开关管Q 也为PWM控制方式。
LDO的特点：①非常低的输入输出电压差②非常小的内部损耗③很小的温度漂移④很高的输出电压稳定度⑤很好的负载和线性调整率⑥很宽的工作温度范围⑦较宽的输入电压范围⑧外围电路非常简单，使用起来极为方便DC/DC变换是将固定的直流电压变换成可变的直流电压，也称为直流斩波。
斩波器的工作方式有两种，一是脉宽调制方式Ts不变，改变ton(通用)，二是频率调制方式，ton不变，改变Ts（易产生干扰）。
其具体的电路由以下几类：（1）Buck电路——降压斩波器，其输出平均电压 U0小于输入电压Ui，极性相同。
（2）Boost电路——升压斩波器，其输出平均电压 U0大于输入电压Ui，极性相同。
（3）Buck－Boost电路——降压或升压斩波器，其输出平均电压U0大于或小于输入电压Ui，极性相反，电感传输。
（4）Cuk电路——降压或升压斩波器，其输出平均电压U0大于或小于输入电压Ui，极性相反，电容传输。
非隔离型三电平Buck-Boost双向变换器研究
非隔离型三电平Buck-Boost双向变换器研究近年来，随着电力电子技术的快速发展，双向变换器在新能源领域、电动车辆以及能量储存系统中得到了广泛应用。
而非隔离型三电平Buck/Boost双向变换器作为一种新型的变换器拓扑结构，因其高效率、高功率密度、低成本等优势，引起了学术界和工业界的广泛关注。
非隔离型三电平Buck/Boost双向变换器是一种结合了Buck 和Boost两种基本拓扑的变换器，能够实现电能的双向转换。
该变换器通过控制开关管的开关状态，实现对输入电压和输出电压的调节，从而实现电能的升降转换。
在应用中，它可以将高电压转换为低电压，也可以将低电压转换为高电压。
因此，非隔离型三电平Buck/Boost双向变换器在能量储存系统中的应用前景非常广阔。
非隔离型三电平Buck/Boost双向变换器的研究主要集中在两个方面：拓扑结构设计和控制策略优化。
在拓扑结构设计方面，研究人员通过改变开关管的连接方式和电感的布置，实现了多种不同的拓扑结构。
这些拓扑结构在转换效率、功率密度和成本等方面存在差异，因此需要根据具体应用场景选择最合适的拓扑结构。
在控制策略优化方面，研究人员通过改进传统的PWM（脉宽调制）控制策略，提高了变换器的动态响应性能和稳定性。
另外，一些研究还探索了基于模型预测控制（MPC）和直接功率控制（DPC）等新型控制策略在非隔离型三电平Buck/Boost双向变换器中的应用，进一步提高了变换器的控制精度和效率。
总的来说，非隔离型三电平Buck/Boost双向变换器作为一种新型的电能转换器，具有很大的应用潜力。
在未来的研究中，我们需要进一步探索拓扑结构设计和控制策略优化，以提高变换器的转换效率和稳定性。
同时，随着新能源技术的快速发展，非隔离型三电平Buck/Boost双向变换器在可再生能源领域的应用也将进一步扩大。
Buck_Boost变换器的设计及仿真
1 概述直流-直流变流电路的功能是将直流电变为另一固定电压或可调电压的直流电，包括直接直流变流电路和间接直流变流电路。
其中，直接直流变流电路又叫斩波电路，它包括降压斩波电路（Buck Chopper）、升压斩波电路（Boost Chopper)、升降压斩波电路（Buck/Boost）、Cuk斩波电路、Sepic斩波电路和Zeta斩波电路共六种基本斩波电路。
Buck/Boost升降压斩波电路同时具有Buck斩波电路和Boost斩波电路的特点，能对直流电直接进行降压或者升压变换，应用广泛。
本文将对Buck/Boost升降压斩波电路进行详细的分析。
RVDRVDRVD2 主电路拓扑和控制方式Buck/Boost 主电路的构成Buck/Boost 变换器的主电路与Buck 或Boost 变换器所用元器件相同，也由开关管、二极管、电感、电容等构成，如图1所示。
与Buck 和Boost 不同的是电感L 在中间，不在输出端也不在输入端，且输出电压极性与输入电压极性相反。
开关管也采用PWM 控制方式。
Buck/Boost 变换器也由电感电流连续和断续两种工作方式，但在实际应用中，往往要求电流不断续，即电流连续，当电路中电感值足够大时，就能使得电路工作在电流连续的状态下。
因此为了分析方便，现假设电感足够大，则在一个周期内电流连续。
图2-1 Buck/Boost 主电路结构图电流连续时有两个开关模态，即V 导通时的模态1，等效电路见图2（a ）；V 关断时的模态2，等效电路见图2（b ）。
（a ）V 导通（b）V关断，VD续流图2-2 Buck/Boost不同模态等效电路ttttt电感电流连续时的工作原理及基本关系电感电流连续工作时的工作主要波形见图2-3。
图2-3电感电流连续时的主要波形为了方便分析，假设电感、电容的值足够大，并且忽略电感的寄生电容。
电感电流连续工作时，Buck/Boost 变换器有V 导通和V 关断两种工作模态。
升降压(Buck-Boost)变换器仿真
升降压（Buck-Boost）变换器仿真一、选题背景1、理解升压一降压式变换器的电路图，对电路中的元器件的作用有深刻的认识。
2、在对升压-降压(Boost-Buck)式变换器电路理论分析的基础上，建立基于Simlink 的升压一降压式变换器的仿真模型3、运用绝缘栅双极晶体管(IGBT) 对升压一降压进行控制，并对工作情况进行仿真分析与研究4、直流斩波是将直流电压变换成固定的或可调的直流电压。
使用直流斩波技术，不仅可以实现调压的功能，面且还可以达到改善网侧谐波和提高功率因数的目的。
升压-降压式变换电路即升降压斩波电路，主要应用于已具有直流电源需要调节直流电压的场合。
说明本课题应解决的主要问题及应达到的技术要求，简述本设计的指导思想。
二、原理分析(设计理念)（格式：宋体，4号，加粗，两端对齐）升降压变换器、入出极性相反原理图, 当开关闭合时，此时电感由电压励磁，电感增加的磁通为：Vi;当开关断开时，电感削磁，电感减少的磁通为：V当开关闭合与开关断开的状态达到平衡时，增加的磁通等于减少的磁通，可能Vi< VO，也可能Vi>VO当可控开关V出于通态时，电源经V向电感L供电使其贮存能量，此时电流为i1，同时，电容C维持输出电压基本恒定并向负载R供电。
此后，使V关断，电感1中贮存的能量向负载释放，电流为i2.稳定时, 一个周期T内电感L两端电压对时间的积分为零，当V处于通态时,U=E，说明设计原理（理念）并进行方案选择，阐明为什么要选择这个设计方案以及所采用方案的特点。
包括：重点说明要实现的功能及其要求、系统的安全性、数据的完整性、应用的运行环境及其性能等要求。
三、过程论述（格式：宋体，4号，加粗，两端对齐）根据升降压变换器的原理可以利用Simulink内的模块建立仿真模型如下图所示重点说明设计是如何实现的，包括：对设计工作的详细表述。
要求层次分明、表达确切。
在“SimPowerSystems/Electrical Sources”库中选择“DC Voltage Source”直流电压源模块，在对话框中将直流电压设置为20V。
BUCK BOOST电路原理分析
BUCK BOOST电路原理分析电源网讯Buck变换器：也称降压式变换器，是一种输出电压小于输入电压的单管不隔离直流变换器。
图中，Q为开关管，其驱动电压一般为PWM(Pulse width modulation脉宽调制)信号，信号周期为Ts，则信号频率为f=1/Ts，导通时间为Ton，关断时间为Toff，则周期Ts=Ton+Toff，占空比Dy= Ton/Ts。
Boost变换器：也称升压式变换器，是一种输出电压高于输入电压的单管不隔离直流变换器。
开关管Q也为PWM控制方式，但最大占空比Dy必须限制，不允许在Dy=1的状态下工作。
电感Lf在输入侧，称为升压电感。
Boost变换器也有CCM和DCM两种工作方式Buck/Boost变换器：也称升降压式变换器，是一种输出电压既可低于也可高于输入电压的单管不隔离直流变换器，但其输出电压的极性与输入电压相反。
Buck/Boost变换器可看做是Buck变换器和Boost变换器串联而成，合并了开关管。
Buck/Boost变换器也有CCM和DCM两种工作方式，开关管Q 也为PWM控制方式。
LDO的特点：① 非常低的输入输出电压差② 非常小的内部损耗③ 很小的温度漂移④ 很高的输出电压稳定度⑤ 很好的负载和线性调整率⑥ 很宽的工作温度范围⑦ 较宽的输入电压范围⑧ 外围电路非常简单，使用起来极为方便DC/DC变换是将固定的直流电压变换成可变的直流电压，也称为直流斩波。
斩波器的工作方式有两种，一是脉宽调制方式Ts不变，改变ton(通用)，二是频率调制方式，ton不变，改变Ts（易产生干扰）。
其具体的电路由以下几类：（1）Buck电路——降压斩波器，其输出平均电压 U0小于输入电压Ui，极性相同。
（2）Boost电路——升压斩波器，其输出平均电压 U0大于输入电压Ui，极性相同。
（3）Buck－Boost电路——降压或升压斩波器，其输出平均电压U0大于或小于输入电压Ui，极性相反，电感传输。
Buck-Boost变换器
目录摘要........................................................................................................................................................................1 Buck/Boost变换器分析 01.1 基本电路构成 01.2 基本工作原理 01.3 工作波形 (1)2 Buck/Boost变换器基本关系 (2)3 主要参数计算与选择 (4)3.1输入电压 (4)3.2负载电阻 (4)3.3占空比α (4)3.4电感L (4)3.5输出滤波电容C计算 (5)4 理论输入、输出电压表达式关系 (6)5 仿真电路与仿真结果分析 (7)5.1 buck/boost仿真电路图 (7)5.2线性稳压电源仿真 (7)5.3稳压电源波形图 (8)5.4升压时输出电压与电流波形 (9)5.5降压时输出电压与电流波形 (10)总结 (12)参考文献 (13)摘要随着世界的需求与电力电子的发展，高频开关电源凭借其低功耗等优点，得到了在计算机、通信和航天等领域的广泛应用。
其中功率变换电路对组成开关电源起重要作用。
功率变换电路是开关电源的核心部分，针对整流以后不同的直流电压功率变换电路有很多种拓扑结构，比如：Buck变换器拓扑、Boost变换器拓扑、Buck/Boost变换器拓扑、正激（反激）变换器拓扑......Buck/Boost变换器作为其中重要的一种，在开关电源的设计中当然也得到了很好的应用。
本课程设计即是基于Simulink对Buck/Boost变换器进行设计与仿真，并且将仿真得到的输入输出电压关系式与理论推导进行比较，从而验证其可行性。
关键字：电力电子开关电源Simulink Buck/Boost变换器RBUCK/BOOST 变换器仿真1 Buck/Boost 变换器分析1.1 基本电路构成Buck/boost 变换器也称作升降压变压器，是一种输出电压即可高于又可低于输入电压的单管不隔离直流变换器。
一种四开关buck-boost变换器的控制电路及控制方法-概述说明以及解释
一种四开关buck-boost变换器的控制电路及控制方法-概述说明以及解释1.引言1.1 概述概述:四开关buck-boost变换器是一种常用的电力电子变换器，具有宽电压输入范围和高效率的特点。
本文旨在介绍一种针对四开关buck-boost 变换器的控制电路及控制方法，以优化其性能和稳定性。
通过对该变换器的介绍、控制电路设计和控制方法分析，我们将展示该变换器在电能转换和控制方面的重要性和潜力。
通过本文的阐述，读者将对四开关buck-boost变换器有更深入的了解，并对其在实际应用中具有的优势有更清晰的认识。
1.2 文章结构文章结构部分是对整篇文章的内容进行简要介绍，提供读者一个整体的框架和概念。
在这篇文章中，我们首先介绍了引言部分，其中包括概述、文章结构和目的。
接着我们将详细讲解正文部分，包括四开关buck-boost 变换器的介绍、控制电路设计和控制方法分析。
最后我们将总结这篇文章，展望其创新性，探讨其应用前景。
整篇文章将从理论到实践，全面介绍一种四开关buck-boost变换器的控制电路及控制方法。
1.3 目的:本文旨在研究一种四开关buck-boost变换器的控制电路及控制方法，通过对该变换器的性能进行分析和优化，提高其效率和稳定性。
通过对控制电路的设计和控制方法的分析，我们将深入探讨该变换器在不同工况下的工作原理，为其在实际应用中提供更好的指导和参考。
同时，通过这项研究，我们也希望能够为电力电子领域的技术发展和应用提供一定的借鉴和启示，推动相关技术的进步和发展。
最终，我们的目的是通过这篇文章对四开关buck-boost变换器的控制进行深入研究，为相关领域的研究人员和工程师提供有益的参考和启示，推动电力电子技术的不断创新和进步。
2.正文2.1 四开关buck-boost变换器介绍四开关buck-boost变换器是一种高效率、高性能的DC-DC变换器，可以实现输入电压向上或向下转换为稳定的输出电压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录摘要 (I)1 Buck/Boost变换器分析 (1)1.1 基本电路构成 (1)1.2 基本工作原理 (1)1.3 工作波形 (2)2 Buck/Boost变换器基本关系 (3)3 主要参数计算与选择 (5)3.1输入电压 (5)3.2负载电阻 (5)3.3占空比α (5)3.4电感L (5)3.5输出滤波电容C计算 (6)4 理论输入、输出电压表达式关系 (7)5 仿真电路与仿真结果分析 (8)5.1 buck/boost仿真电路图 (8)5.2线性稳压电源仿真 (8)5.3稳压电源波形图 (9)5.4升压时输出电压与电流波形 (10)5.5降压时输出电压与电流波形 (11)总结 (13)参考文献 (14)摘要随着世界的需求与电力电子的发展，高频开关电源凭借其低功耗等优点，得到了在计算机、通信和航天等领域的广泛应用。
其中功率变换电路对组成开关电源起重要作用。
功率变换电路是开关电源的核心部分，针对整流以后不同的直流电压功率变换电路有很多种拓扑结构，比如：Buck变换器拓扑、Boost变换器拓扑、Buck/Boost变换器拓扑、正激（反激）变换器拓扑......Buck/Boost变换器作为其中重要的一种，在开关电源的设计中当然也得到了很好的应用。
本课程设计即是基于Simulink对Buck/Boost变换器进行设计与仿真，并且将仿真得到的输入输出电压关系式与理论推导进行比较，从而验证其可行性。
关键字：电力电子开关电源Simulink Buck/Boost变换器RBUCK/BOOST 变换器仿真1 Buck/Boost 变换器分析1.1 基本电路构成Buck/boost 变换器也称作升降压变压器，是一种输出电压即可高于又可低于输入电压的单管不隔离直流变换器。
但其输出电压与输入电压的极性相反。
所用元器件含有电感、电容、二极管、开关管等，与Buck 或Boost 变换器所用基本一致。
不同的是电感的位置不一样。
Buck/Boost 变换器可以看成是Buck 变换器和Boost 变换器合并了开关管串联而成。
其电路图如图1-1所示。
由于电感的不同，也分为连续工作模式和不连续工作模式，本设计仅就电感量足够大的连续工作模式进行分析和设计。
图1-1 Buck/Boost 变换器电路图1.2 基本工作原理当开关管V 触发而导通时，输入电流电压全部加在储能电感L 的两端，感应电势极性为上正下负，二极管反向偏置截止，储能电感L 将电能变为磁能储存起来。
电流从电源正端流过开关管和电感回到电源负端。
经过Ton 时间后，开关管截止，储能电感L 电势极性由上正下负变为上负下正，二极管正向偏置导通，储能电感L 储存的磁能经二极管向负载RL 释放，同时向滤波电容C 充电。
又经过Toff 后，开关管导通，二极管截止，电感L 充电，已充电的C 向RL 放电，从而保证了向负载的供电。
此后，重复上述过程。
ttttt1.3 工作波形升降压斩波电路各输入输出量波形如图1-2所示。
图1-2 Buck/Boost 变换器工作波形2 Buck/Boost 变换器基本关系电感电流连续工作时，Buck/Boost 变换器有V 导通和V 关断两种工作模态。
各时间段工作状态及变量关系如下：t=0~ton 时，V 导通，电源电压E 加在电感L 上，电感电流线性增长，二极管VD 截止，负载电流有电容C 提供：E dtdiL= (2-1) R U I o o= (2-2)o oI dt dU C = (2-3) t=t on 时，电感电流增大到最大值iLmax ，V 关断。
在V 导通期间电感电流增加量Δi L 为T LEi L α=∆ (2-4) t=toff 时，V 关断，VD 续流，电感L 储存的能量转换为负载功率并给电容C 充电，i L 在输出电压U o 的作用下下降：o L U dt diL = （2-5）RU dt dU C I dt dU C i oo o o L +=+= （2-6） t=T 时，i L 减小到最小值i Lmin ，在t on ~T 期间i L 的减小量为Δi L 为T L U t L U i o off o L )1(α-==∆ （2-7）此后，V 又导通，转入下一个工作周期。
由此可见，Buck/Boost 变换器的能量转换有两个过程：第一个是V 开通L 储存能量的过程，第二个是电感能量向负载和电容C 转移的过程。
稳态工作时，V 导通期间i L 增长量应等于V 关断期间i L 的减少量，或一个工作周期内作用在电感L 上电压的伏秒面积为零，有αα-=1E U o （2-8） 由式（2-8）知，若α=0.5，则U o =E ；若α<0.5，则U o <E ；若α>0.5，则U o >E 。
若不计变压器损耗，则输入电流平均值I i 和输出电流的平均值I o 之比为αα-1o i =I I （2-9） 开关管V 截止时，加于集电极和发射极间电压为输入电压与输出电压之和，这也是二极管VD 截止时所承受的电压ααoo ce -1U EU E U U VD ==+== （2-10）由图1-2可见，电感电流平均值I L 等于V 和VD 导通期间流过的电流平均值I V 和I VD 之和，即VD V L L L I I I +=+=2i i minmax （2-11） αf i i i min max L EL L L =-=∆ （2-12）电感电流最大值i Lmax 和最小值i Lmin 分别为αf 2i 21i max L E I I L L L L +=∆+= （2-13）αf2i 21i min L EI I L L L L -=∆-= (2-14)负载电流I o 等于流过二极管VD 电流的平均值I VD ，即在t=t on ～T 期间，电感电流的平均值为）（α-==1oo L I R U I (2-15)αL I I =i (2-16) 开关管V 和二极管VD 电流的最大值i Vmax 、i VDmax 等于电感电流的最大值i Lmax）（αα-+-=∆+===1f21i 21i i i o o max max max L U I I LL L VD V (2-17) 因为电容很大，因此输出电压在一个开关周期内变化较小，则输出电压脉动量可用V导通期间电容C 放电量Q C =I o αT 计算，因Q C =C·ΔU o ，故fo o C I U α=∆ （2-18）3 主要参数计算与选择3.1输入电压选择直流上输入电压为40V 。
3.2负载电阻负载电阻选择3欧3.3占空比α占空比在升压时选取为0.6，在降压时选取为0.4。
3.4电感L图3-1 电感电流在on t 期间, IGBT 导通, 1VD 截止, 1L 储能；在off t 期间, IGBT 截止, 电感向负载及电容释放能量。
流经电感的电流波形如图3-1所示电感电流中的纹波电流L I ∆如式所示:minmax L L L I I I -=∆ （3-1）在电流连续的情况下,当min L I 的值等于零时, 电感电流的纹波L I ∆值最大。
设电感中允许的最大电流为m ax L I , 则电感值可用下式求取：()o i L oi L on i V V f I V V I t V L +==max max （3-2）按照输出纹波电流为输出电流的10%计算，则A I L 2%1020max =⨯=并且限定开关频率kHZ f 2=，则()()mH V V f I V V L o i L o i 54040102240403max =+⨯⨯⨯⨯=+=(3-3) 3.5输出滤波电容C 计算在实际设计变换器时, 输出纹波电压是主要考虑的指标之一. 为得到期望的输出纹波电压要求, 在其他参数确定的情况下, 关键要选择合适的电感和电容.电感电流连续时, Buck- Boost 变换器的输出电压纹波与电感无关。
设输出电压的允许纹波值为o V ∆ , 则电容值可用式求取:()o i o oo o on o V V f V V I V t I C +∆=∆= (3-4)由要求的指标，按照输出纹波电压为输出电压的10%计算，则V V o 4%1040=⨯=∆，并且限定开关频率kHZ f 2=，则()()F V V f V V I C o i o o o 00125.04040102440203=+⨯⨯⨯⨯=+∆= (3-5)4 理论输入、输出电压表达式关系稳态时，一个周期T 内电感L 两端电压Ul 对时间的积分为零，即⎰=TuLdt 00 (4-1)当V 处于通态状态期间，uL=E ；而当V 处于断态状态期间，uL=-u0。
于是toff U Eton 0= (4-2) 所以输出电压为E E ton T ton E toff ton U α-1α0=-==(4-3)改变占空比α，输出电压既可以比电源电压高，也可以比电源电压低。
当 0<α<1/2时为降压，当1/2<α<1时为升压。
5 仿真电路与仿真结果分析5.1 buck/boost仿真电路图图5-1 仿真电路图利用Simulink搭建仿真电路图，调整并且输入必要的参数后进行仿真，仿真后得到输出电压与输出电流波形图。
