新建高标准靶场建设施工组织设计

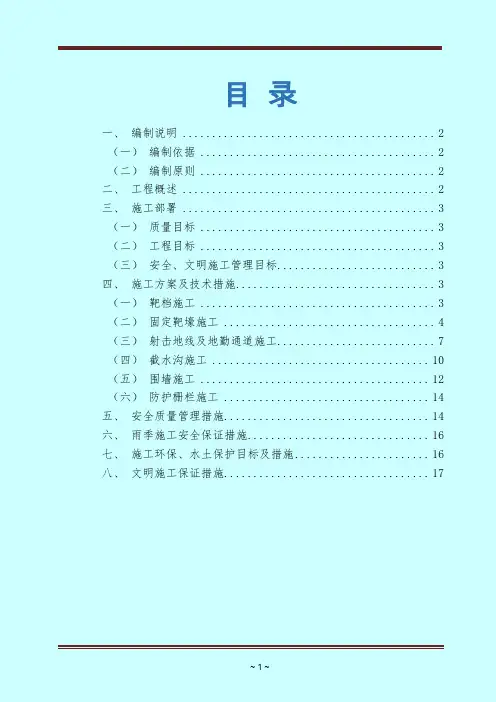

目录

一、编制说明 (2)

（一）编制依据 (2)

（二）编制原则 (2)

二、工程概述 (2)

三、施工部署 (3)

（一）质量目标 (3)

（二）工程目标 (3)

（三）安全、文明施工管理目标 (3)

四、施工方案及技术措施 (3)

（一）靶档施工 (3)

（二）固定靶壕施工 (4)

（三）射击地线及地勤通道施工 (7)

（四）截水沟施工 (10)

（五）围墙施工 (12)

（六）防护栅栏施工 (14)

五、安全质量管理措施 (14)

六、雨季施工安全保证措施 (15)

七、施工环保、水土保护目标及措施 (16)

八、文明施工保证措施 (16)

打靶场改建施工方案

一、编制说明

（一）编制依据

1.业主及军区有关文件要求。

2.靶场设计图纸。

3.现场实际踏勘情况。

4.国家和地方现行相关工程施工技术规范、规程、质量检验评定标准（如下）：

《建筑边坡工程技术规范》 GB 50330-2013

《建筑地基基础工程施工规范》 GB 51004-2015

《建筑工程施工质量验收统一标准》 GB50300-2013

《混凝土结构工程施工质量验收规范》 GB50204-2015

《混凝土质量控制标准》 GB50164—2011

（二）编制原则

根据本工程特点及军区方要求，本工程技术标重点考虑主要项目的施工工艺和施工方法及管理力量、劳动力安排、施工机械配置，结合本公司的施工经验和施工能力及资源、机具配备情况进行编制。具体体现如下：1．调集我单位精锐管理人员和雄厚的施工技术力量及作业工班，加强施工现场的规范化、科学化、标准化施工作业管理。

2．充分考虑各种不利施工进度和质量、安全等因素，在工期安排、人员配置、施工方法等方面综合考虑，完成施工任务。

3．遵守施工规范、标准和操作规程及国家相关部门关于质量、安全生产规定，确保工程质量与施工安全。

4．遵守《中华人民共和国环境保护法》以及建设地人民政府有关环境实施细则，并切实按有关要求和规定来组织实施。

认真分析本工程各阶段具体情况，结合我公司的技术实力和施工管理水平，合理安排，在施工过程中，合理部署，狠抓重点。切实做好技术、设备、材料的准备工作，制定合理可行的施工方案，保证工程按时、按量、按质完成。

二、工程概述

项目位于***，紧邻***，主要包括靶档、靶场射击线、固定靶壕、地勤

通道、截水沟、砖砌围墙、防护栅栏等工程。靶档采用堆砌梯形土体，砖砌围墙高3m长246m；射击地线4道宽3m长66m；固定靶壕长85m宽1.4m深2.5m；地勤通道长200m宽1.2m；80截水沟120m；50截水沟100m；防护栅栏约500m。

三、施工部署

根据本工程特点，做到技术上高度重视、组织上全面落实，管理上先进。为确保工程质量及工期、安全等主要技术指标的要求，特制定以下管理目标：（一）质量目标

本工程施工的质量目标为：保证工程质量合格，有关职能部门及项目经理部全体人员，对本工程的施工质量，都必须高度重视。运用科学的管理方法，制定严格的质量控制措施，做到精心组织，精心施工，保证工程100%合格。

（二）工程目标

按要求工期完成工程。根据工程特点，确保工程质量、安全生产的前提下，优化施工网络计划，合理组织，严格控制关键工作，确保按期完成施工任务。

（三）安全、文明施工管理目标

1.安全

安全目标：“零伤亡”、“零重伤”、“无重大违章指挥”。

严格执行安全政策、法规和操作规程，加强安全意识教育，搞好安全文明施工，增强安全监督，对关键部位及重要环节，应采取相应的防护措施，确保工程无重大安全及人身伤亡事故，创建安全文明工地。

2.文明施工

按建设部《施工现场安全文明施工标准化工地》中的要求，达到企业文明施工标准，争创安全文明施工标准化工地。

四、施工方案及技术措施

（一）靶档施工

靶档采用原有山体填土正平修建

1.施工准备

（1）放样靶档基线相对于邻近基本控制点。

（2）靶档断面放样、填筑轮廓。

（3）机械、设备及材料准备。

2.施工工艺

（1）靶档削坡

在削坡前测量好断面，作好控制桩，按设计要求的坡度和高程清理多余的土方，并集中归堆，采用挖掘机配合自卸汽车就近运至需要回填的区段回填。削坡使用挖掘机自上而下分层分段清除大堤多余断面土方，在施工中按照设计的坡比留出坡度。在开挖过程中严禁超挖之后回填。开挖之后的坡面应及时整压。

（2）靶档加培

靶档填筑用土从划定取土区取土，根据土方平衡规则，分区分段进行靶档加固施工，土料运至填筑面后，用装载机平整并压实。

（二）固定靶壕施工

1.施工准备

（1）施工前应按照图纸标明的现况位置在施工。

（2）施工前，必须验槽，经签认合格后方可进行下道工序施工。

（3）根据设计图纸进行施工测量，定出靶壕中线、高程和宽度，确定变形缝的位置，并对控制桩进行加密和保护。

（4）对原材料和半成品进行检验、试验。

2.施工工艺

（1）工艺流程

混凝土垫层→底板钢筋绑扎→底板模板安装→底板混凝土浇筑→侧墙内模安装→侧墙钢筋绑扎→侧墙外模安装→侧墙混凝土浇筑

（2）施工工艺

2.1混凝土垫层

2.1.1模板：垫层边模可采用10＃槽钢或100mm×100mm方木模板，模板背后用钢钎或方木固定。

2.1.2垫层混凝土：采用平板振捣器振捣密实，根据标高控制线，进行表面刮杠找平，木抹搓压拍实，待垫层混凝土强度达到1.2MPa后方可进行下道工序施工。

2.2底板钢筋绑扎

2.2.1钢筋的接头型式与位置：钢筋接头型式必须符合设计要求；当设
