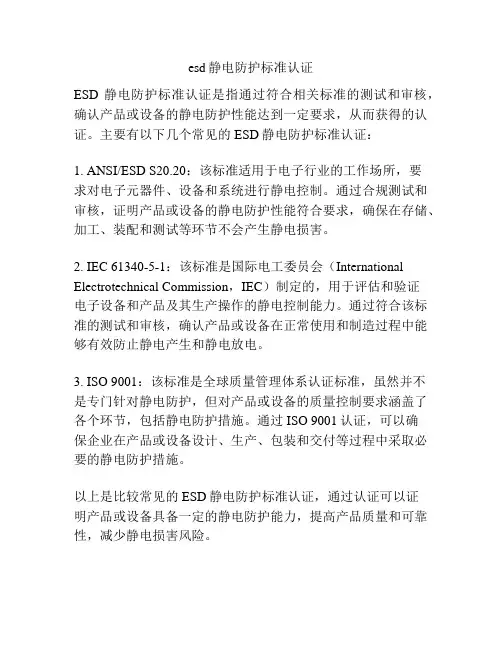

esd静电防护标准认证
esd静电防护标准认证
ESD静电防护标准认证是指通过符合相关标准的测试和审核，确认产品或设备的静电防护性能达到一定要求，从而获得的认证。
主要有以下几个常见的ESD静电防护标准认证：
1. ANSI/ESD S20.20：该标准适用于电子行业的工作场所，要
求对电子元器件、设备和系统进行静电控制。
通过合规测试和审核，证明产品或设备的静电防护性能符合要求，确保在存储、加工、装配和测试等环节不会产生静电损害。
2. IEC 61340-5-1：该标准是国际电工委员会（International Electrotechnical Commission，IEC）制定的，用于评估和验证
电子设备和产品及其生产操作的静电控制能力。
通过符合该标准的测试和审核，确认产品或设备在正常使用和制造过程中能够有效防止静电产生和静电放电。
3. ISO 9001：该标准是全球质量管理体系认证标准，虽然并不
是专门针对静电防护，但对产品或设备的质量控制要求涵盖了各个环节，包括静电防护措施。
通过ISO 9001认证，可以确
保企业在产品或设备设计、生产、包装和交付等过程中采取必要的静电防护措施。
以上是比较常见的ESD静电防护标准认证，通过认证可以证
明产品或设备具备一定的静电防护能力，提高产品质量和可靠性，减少静电损害风险。
抗静电测试标准
抗静电测试标准
抗静电测试是电子产品在设计和制造过程中必须进行的一项重要测试，其目的是确保产品能够在各种环境下稳定可靠地运行，避免静电干扰和损害。
以下是关
于抗静电测试的一些标准和指南：
1. ANSI/ESD S20.20-2014：这是一份由美国国家标准协会（ANSI）和电子静
电放电协会（ESD）共同制定的标准，主要涵盖了静电控制计划、设备和材料选择、静电测试程序、静电控制程序等方面内容。
2. IEC 61000-4-2：这是国际电工委员会（IEC）制定的标准，主要用于测试电
子设备在接触放电和气体放电环境下的抗静电能力，包括了测试条件、测试程序、测试等级等方面的内容。
3. MIL-STD-883J：这是美国国防部的一个标准，主要用于测试电子器件在不
同环境下的抗静电能力，包括了测试方法、测试条件、测试等级等方面的内容。
4. JEDEC JESD22-A114E：这是一份由半导体工业协会（JEDEC）制定的标准，主要用于测试半导体器件在人体模拟静电放电环境下的抗静电能力，包括了测试程序、测试条件、测试等级等方面的内容。
除了上述标准之外，还有许多其他的抗静电测试标准和指南，例如GB/T 17626.2-2016、ASTM F1632-17、ISO 10605等。
在进行抗静电测试时，需要根据
产品的具体情况选择相应的标准和测试方法，以确保测试的准确性和有效性。
esd防静电标准
esd防静电标准
ESD（Electrostatic Discharge）防静电标准是为了防止静电放电对电子设备、零件和敏感元件造成损害而制定的一系列规范和指南。
以下是一些常见的ESD防静电标准：
1. ANSI/ESD S20.20：这是美国国家标准协会（ANSI）制定的ESD管理系统标准，旨在为企业提供有效的静电控制和防护措施。
该标准包括了静电控制计划、人员培训、设备和工作环境的要求等方面。
2. IEC 61340-5系列标准：国际电工委员会（IEC）制定的一系列标准，涵盖了静电控制和防护的各个方面。
其中，IEC 61340-5-1是ESD管理系统的要求和指南，而IEC 61340-5-2则是针对电子组件的防护。
3. MIL-STD-1686C：美国军事标准，针对军事设备和系统的静电控制进行规范。
它包括了静电敏感装置的标识、工作区域的控制、人员的培训等要求。
4. JESD625：这是半导体工业协会（JEDEC）制定的ESD防护标准，针对半导体器件的静电防护提供了指南和测试方法。
以上仅是一些常见的ESD防静电标准，实际应用中可能还有其他标准和指南。
具体应遵循的标准应根据您所处的行业和地区的要求进行确定。
如果您需要更详细的信息，建议咨询相关行业组织、标准机构或专业的ESD防护专家。
ANSI ESD S20.20 2014 标准(中文版)
LIMITATION OF LIABILITYTHIS DOCUMENT IS A TRANSLATION OF THE ENGLISH STANDARD ANSI/ESD S20.20 – 2007. THE ESD ASSOCIATION, ITS OFFICERS, MEMEBERS AND EMPLOYEES HAVE BEEN DILIGENT IN SECURING AND PROVIDING THIS TRANSLATED DOCUMENT BUT NOT GUARANTEE THE ACCURACY OF THE TRANSLATION.THE ESD ASSOCIATION, ITS OFFICERS, MEMEBERS AND EMPLOYEES SHALL NOT BE LIABLE FOR ANY CLAIMS AGAINST OR DAMAGES OR LOSSES (DIRECT OR INDIRECT, ACTUAL OR CONSEQUENTIAL) SUFFERED BY ANYONE DUE TO ERRORS OR MISTAKES IN TRANSLATION WHO RELIES ON THIS TRANSLATED VERSION OF THE STANDARD. IN THE CASE OF ANY CONFLICT BETWEEN THIS TRANSLATED DOCUMENT AND THE ENGLISH VERSION OF THE STANDARD, THE ENGLISH VERSION SHALL CONTROL.责任限制此文件为英文版的标准ANSI/ESD S20.20 – 2014之解读，静电放电协会和它的工作人员，会员及雇员都在不断地致力于完善和提供这份文件，但并保证此翻译版本的精确性。
翻译版本中会有错误的地方，对于任何个人或单位因依赖此标准的翻译版本而引发的损失和伤害，静电放电协会和它的工人人员，会员及雇员将不会承担任何责任和任何赔偿（包括直接的，间接的，现时的或者是以后可能发生的）当标准ANSI/ESD S20.20 – 2014之英文版本和翻译版本发生矛盾的时候，以英文版本为准。
ESD20.20介绍
ESD20.20认证背景介绍 我国已经成为电子产品的加工基地，在珠三角、长三角集中了众多的电子产品加工企业。
目前这些企业的ESD 控制工作绝大多数没有按照美国标准建立ESD20.20方案，工厂的ESD 控制工作无非是购买防静电工作服和手腕带这些简单的ESD 用品，距离ESD 20.20标准有很大的差距。
很多企业在遇到国外的大客户现场稽核时，往往在做了精心的准备之后，却还是因为ESD 问题被拒之门外。
ESD 技术水平的提高是整个电子行业的当务之急，ESD 体系标准的推广和普及任务艰巨。
ESD20.20 标准 ANSI/ESD S20.20:2007是美国ESD Association （ESD 协会）于2000年正式推出认可的认证项目，该协会由电子元器件的制造、使用商组成的，主要成员包括了IBM ，MOTOROLA 等公司，这些公司的OEM 工厂或供货商必须要通过ESD S20.20认证认可，才能获取和保持OEM 和供应产品的资格。
所以，可以认为ESD20.20是一个买方认证标准，对于那些芯片、电子元器件、电源及转换器、显示屏的制造商而言，要成为知名品牌的供应商，ESD 20.20近似于一个强制认证标准。
ESD 认证ESD 认证时根据ANSI/ESD S20.20，是对企业的ESD 体系（包括文件、人员及防护设施体等）进行认证. ESD 标准是基于ISO 9001基础上对静电放电防护控制体系的特定要求。
标准对工厂的ESD 体系的建立、EPA 的建立、敏感器件的包装、生产各环节的处理、人员培训和考核、内审制度的建立和检查、检测手段等各方面都作了明确的规定。
包括电子电气，IT和通讯等1.静电防护要求高的企业，如生产晶片，磁头的企业。
2.知名跨国公司的下属企业或者供应商，如IBM,INTEL等3.承接OEM、ODM的知名EMS企业。
关键收益-以系统方法对防静电进行管理-减少静电损伤不良，提高产品品质及合格率；-减少与各客户间分歧及客户投诉；-减少／避免不同客户的重复认可并节省费用-增强客户的信任和满意度。
ESD S20.20 2014 解读
ESD S20.20 2014 解读权责声明本文件是为了促进国内电子行业静电防护水平的提高，恒信静电中心通过对ESDA新版标准ANSI/ESD S20.20-2014研讨的解读文件，并不保证本文件的准确性，其中可能存在理解偏差或错误，对于任何个人或单位因此而引发的损失，本中心将不承担任何责任和任何赔偿，当本文件与标准发生矛盾时请以ANSI/ESD S20.20-2014标准为准。
标准制定是为了保护静电敏感件（电子电气零部件、组件和装置（排除电动引爆装置））建立一套静电防护管理控制程序，系统化地采取防护措施，从而减少静电敏感件受到静电放电损害。
前言内容较为详细表述新标准变化主要内容。
新标准范围涵盖了静电放电控制程序的设计、建立、实施和维持所必要的要求，控制程序适用于静电放电敏感度大于等于人体模型的100伏和带电器件模型200伏的电气或电子零件、装置和设备等的制造、处理、组装、安装、包装、标签、服务、测试、检验或其它处理活动。
200伏限值是基于减少可能产生场感应导致损坏的必要的绝缘体的处理程序。
今后设备的静电放电稳健性将完全由人体模型和带电器件模型表示，因为带电器件模型描述导体与导体接触与原来机器模型有关，也因此机器模型测试将不再要求设备资格，同时测试数据也将不可用。
新版标准范围有较大变化，在原范围基础上增加了带电器件模型限值，以及定义了孤立导体的要求，孤立导体具体可参考原标准机器模型。
标准仍然是根据军方和商业组织的历史经验来建立一个处理静电放电敏感件程序的要求。
参考文献包括静电放电协会、美国军方和美国国家标准局批准的关于材料特性标准和测试方法。
静电放电控制基本原理是未发生大变化，仍然是：A.环境内所有导体(包括人体)应该连结或电气联接在一起并与已知接地或人造接地（如在船或飞机上）相连。
这个连接将所有物体和人体之间建立了一个等电位平衡，只要系统中所有物体都处在同一个电位上，就可以在高出地电位“零伏特”时仍然可以维持静电保护。
ESD管理手册-S20.20-2014
版本变更记录页脚内容1页脚内容2目录1目的2适用范围3名词解释4功能权责5生产流程6管理要求6.1基本原理6.2修正6.3静电敏感件6.4ESD培训6.5产品认可6.6符合性验证6.7接地6.8人员接地6.9EPA6.9.1区域界定6.9.2人员管控6.9.3绝缘体管控页脚内容36.9.4孤立导体管控6.10包装6.11标记7持续改进8相关程序文件及记录表单9参考文件页脚内容41．目的公司按照ANSI/ESD S20.20和IEC 61340-5-1标准实施静电防护管理，其目的在于：1)减少静电对产品的损害，提高产品品质，提高客户满意度。
2)明确静电防护措施和实施要求，为公司各部门和生产环节的防静电建立统一规则。
3)建立规范要求供应商和其他协作/服务公司提供满足期望的产品或服务。
4)通过二方、三方稽核，获得客户/机构认可，持续改进提高静电防护水平。
2．适用范围本ESD管理手册适用于公司所有静电放电敏感元器件的生产过程，也适用于外协厂方、供应商和合作方等与静电敏感件相关各方，同时也适用于公司产品的最终用户的静电放电防护控制。
本ESD管理手册适用于静电放电敏感度大于等于人体模型(HBM)100伏和带电器件模型(CDM)200伏以及孤立导体(Insulated conductor)35伏的电气或电子零件、装置和设备等的制造、维修、组装、安装、包装、标签，服务、测试、检验或其它处理活动。
若今后处理的静电放电敏感元器件的敏感电压值低于三种模型中任何一种，应立即重新评估控制荐，修正控制措施和要求限值，变更本ESD管理手册后继续实施。
3．名词解释页脚内容5本ESD管理手册中使用的名词参考ANSI/ESD ADV1.0-2014，为使用人员理加容易理解和实施，结合公司惯用语，对手册中常用的名词作出解释。
AC equipment ground，交流设备接地：交流设备电源线中地线的接地。
Auxiliary Ground，辅助接地：单独使用交流设备接地以外的接地，包括专设的弱电接地，静电接地。
ESD静电管理评审计划+管理评审报告全套资料
管理评审计划XXXXXXXXX有限公司管理评审报告No:20XX-10-18编审： XXX批准：XXXX1、目的评价企业的ESD体系实施运行的适宜性、有效性及持续改进的功能，提出改进需求，以达到持续改进的目的。
2、范围按ESD-S20.20-2014标准建立的管理体系的适应性、充分性和有效性评价。
3、形式总经理召集中层干部以会议的形式评审管理体系。
4、时间、地点：20XX年10月18日 14：00—15：00 会议室一5、评审内容a)、组织的ESD的适应性；b)、组织进行ESD体系内部审核的结果；c)、与ESD体系相关的内外部因素的变化；d)、在ESD方面过程控制及产品认可和验证的符合性；e)、市场需求、顾客满意度测量结果及相关方的反馈；f)、在ESD管理的不合格及实施纠正预防措施的状况及持续改进建议；g)、外部供方的绩效；h)、资源的充分性；i)、组织应对ESD防护所采取措施的有效性；j)、以往管理评审的跟踪措施；K）、实施ESD防护，持续改进及遵守相关ESD标准方面的业绩及改进需求。
6、ESD管理评审结果6.1公司按ESD-S20.20-2014标准建立的ESD管理体系运行效果良好,ESD体系具有适宜性、充分性和有效性。
6．2企业所制定的方针及其在这一框架下建立的目标、指标目前仍然是适宜的，仍是今后一定时期内ESD体系管理总的指标和意图，是全体员工为之奋斗的目标。
6.3企业进行的ESD管理体系内部审核，发现开具的1项不合格真实准确地反映了企业在ESD管理方面存在的问题，所做的“体系运行有效，具备持续改进功能”的结论是客观的、正确的。
6.4当前企业在ESD管理过程控制是有效的，产品质量是稳定的，顾客对产品质量、服务质量的满意度也充分证实了这点，达到≥95%满意。
产品质量水平保持优良,顾客反响好。
6.5在ESD管理中企业从实际出发，抓法律法规教育，自觉做到坚持ESD防护，持续改进，遵守国家法律法规要求。
esd防静电体系认证 -回复
esd防静电体系认证-回复什么是ESD防静电体系认证？ESD防静电体系认证（ESD Certification）是指为企业提供的一种防止静电引起的损害的认证体系。
该认证旨在确保企业在生产、质量管理和运营过程中采取了必要的措施，有效地预防和控制静电的产生和传播，从而保护产品免受静电引起的损害。
为什么需要ESD防静电体系认证？静电是日常生活与工业生产过程中经常遇到的一种现象。
它可以在物体表面产生静电，而静电会对电子设备、敏感元件和其他产品造成损害。
这种损害包括数据丢失、设备故障、精密仪器误差等。
因此，为了确保产品质量和生产效率，企业需要采取积极的措施来防止静电引起的损害。
ESD防静电体系认证有哪些标准？ESD防静电体系认证通常基于国际上通用的标准，如ISO 9001等，并结合了ESD协会和行业特定组织的指导方针和要求。
主要的认证标准包括：1. ESD S20.20：这是一个最常见的标准，由美国电子产业协会（ESDA）制定。
它涉及ESD管理体系建立和维护的要求，包括ESD措施的规划、培训、设备保护等方面。
2. ANSI/ESD STM97.1：这是另一个由ESDA制定的标准，涉及静电消散地板的性能要求。
3. ANSI/ESD S4.1：该标准规定了工作台表面的静电耗散性能要求。
4. IEC 61340-5-1:2016：由国际电工委员会（IEC）发布的标准，主要用于电子产品及相关产品制造工厂的静电控制。
如何实施ESD防静电体系认证？为了实施ESD防静电体系认证，企业可以遵循以下步骤：1. 开展初步评估：企业应对现有的静电控制措施进行初步评估，了解现状，确定存在的问题和风险。
2. 制定实施计划：根据评估结果，企业应制定适合自身情况的ESD防静电控制措施的实施计划。
该计划应具体明确目标、时间表和资源需求。
3. 组织培训和意识提升：为确保员工全面理解和遵守静电控制措施，企业应进行相应的培训，并提升员工对静电相关知识和意识的了解。
ESD管理手册-S.20-20
版本变更记录版本变更内容描述批准人批准日期A 初版发行（恒信静电中心培训专用）目录1目的2适用范围3名词解释4功能权责5生产流程6管理要求6.1基本原理6.2修正6.3静电敏感件6.4ESD培训6.5产品认可6.6符合性验证6.7接地6.8人员接地6.9EPA6.9.1区域界定6.9.2人员管控6.9.3绝缘体管控6.9.4孤立导体管控6.10包装6.11标记7持续改进8相关程序文件及记录表单9参考文件1．目的公司按照ANSI/ESD S20.20和IEC 61340-5-1标准实施静电防护管理，其目的在于：1)减少静电对产品的损害，提高产品品质，提高客户满意度。
2)明确静电防护措施和实施要求，为公司各部门和生产环节的防静电建立统一规则。
3)建立规范要求供应商和其他协作/服务公司提供满足期望的产品或服务。
4)通过二方、三方稽核，获得客户/机构认可，持续改进提高静电防护水平。
2．适用范围本ESD管理手册适用于公司所有静电放电敏感元器件的生产过程，也适用于外协厂方、供应商和合作方等与静电敏感件相关各方，同时也适用于公司产品的最终用户的静电放电防护控制。
本ESD管理手册适用于静电放电敏感度大于等于人体模型(HBM)100伏和带电器件模型(CDM)200伏以及孤立导体(Insulated conductor)35伏的电气或电子零件、装置和设备等的制造、维修、组装、安装、包装、标签，服务、测试、检验或其它处理活动。
若今后处理的静电放电敏感元器件的敏感电压值低于三种模型中任何一种，应立即重新评估控制荐，修正控制措施和要求限值，变更本ESD管理手册后继续实施。
3．名词解释本ESD管理手册中使用的名词参考ANSI/ESD ADV1.0-2014，为使用人员理加容易理解和实施，结合公司惯用语，对手册中常用的名词作出解释。
AC equipment ground，交流设备接地：交流设备电源线中地线的接地。
Auxiliary Ground，辅助接地：单独使用交流设备接地以外的接地，包括专设的弱电接地，静电接地。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ESD S20.20：2014防静电管理体系一整套文件
(手册+推行计划+认证指引+操作指引+测试报告)
1.ESD S20.20：2014防静电管理体系手册
2.ESD S20.20：2014管理体系推进计划
3.ESD S20.20：2014防静电管理体系认证指引
4.ESD S20.20：2014防静电管理体系操作指引
5.ESD S20.20：2014防静电管理体系测试报告模板
X X有限公司
ESD S20.20防静电手册
手册编号: ESD-001
手册版本: A/0
发行日期: 2019年05月06日
拟定: 日期:
审核: 日期:
批准: 日期:
目录
章节号标题
1.0 目的
2.0 范围
3.0 公司ESD架构图/职责/任命书
3.1 ESD总负责人职责
3.2 ESD小组成员职责
3.3 采购部职责
3.4 生产部职责
3.5 PE部职责
4.0 ESD概要
5.0 本公司的静电敏感器件列表
6.0 静电防护区域（EAP）的蜀定和标识
6.1 EAP划分
6.2 EPA静电控制措施
6.3 EAP标识
6.4 防静电性能标准
7.0 静电敏感区域的工程环境防静电规范
7.1 防静电工程环境的要求
7.2 地面的技术要求
7.3 防静电保护接地的要求
8.0 静电敏感区域的人员防静电规范
8.1 各类人员的防静电知识培训要求及职责
8.2 人体静电防护系统
8.3 临时或外来人员的防静电管理
9.0 静电敏感区域的防静电操作规范
10.0 静电敏感区域的工作台、工装、设备以及防静电器材的防静电规范
1目的
规定ESD S20.20-2014防静电控制技术规范，为产品在元器件进料、制造、贮存、包装等各个环节提供明确可靠的ESD 技术支持，从整体上提高公司静电防护和控制水平，提高客户的满意度。
2范围
本规范适用于公司内部静电防护工程的设计、使用、管理、维护和检测。
同时，此标准也适用于公司的电子设备的最终用户的静电放电控制。
3公司ESD组织结构和职责
任 命 书
本公司依据ESD S20.20:2014防静电管理体系要求建立的，为确保公司防静电管理体系有效地建立、健全、运行和保持，特任命 先生 为ESD总负责人，全面负责ESD体系的建立、实施、保持、改进，并负责与ESD体系有关的内外部各方的联系协调工作。
执行董事：先生
2019年05月06日
3.1ESD总负责人
确保职责和权限被明确定义并得到充分沟通，以保证公司ESD体系有效运行。
3.2ESD 小组成员：
3.2.1制定ESD程序文件、检测标准、和检测项目和检测频率。
3.2.2建立ESD培训制度，包括每年的周期性培训。
3.2.3制定ESD稽核项目、稽核频率并指定稽核人员。
3.2.4抽样检查公司ESD日常执行情况。
3.2.5ESD相关的计量仪器定期校验。
3.2.6ESD基础设施的建立。
3.2.7各静电防护区域静电防护线网的维护和检测。
3.2.8温度和湿度的管控。
3.2.9对新进厂的职员工进行防静电知识的培训。
3.3采购部：
3.3.1按要求购置防静电物品。
3.3.2 需要时取得防静电物品的防静电证书。
3.4生产部：
3.4.1执行防静电措施。
3.4.2部门防静电知识的倡导与培训。
3.4.3部门防静电项目的检查。
3.5PE部：
3.5.1负责对SMT车间的静电装置、接地装置防静电项目的检查。
3.5.2负责对各种感组件识别要求标准并通知相关部门；
3.5.3负责对防静电区域仪器监管
3.5.4部门培训静电知识；
4ESD概要
本文主要从静电控制的五个方面(即人员、设备、物料、方法和环境)来论述 ESD 规范，贯穿了公司产品设计、制造、贮存、包装等各个环节防静电控制，详细介绍了防静电设施的技术要求、检测方法和作业指导等内容。
4.1 定义
4.1.1 ESD： Electro-Static Discharge 静电释放。
4.1.2抗静电材料：同种材料或类似材料相互摩擦，几乎不产生静电荷
的材料。
4.1.3导静电材料：材料表面电阻率每平方米小于105Ω的材料。
4.1.4静电消散性材料：表面电阻率介于每平方米105Ω与1012Ω之间
的材料。
4.1.5绝缘材料：表面电阻率每平方米大于等于1012Ω的材料。
4.1.6表面电阻率：每平方米材料表面两个电极间的电阻。
4.1.7静电敏感器件：指IC类与晶体管（二极管）类电子组件。
4.1.8静电敏感区：指生产区域、存储区域、检验区域。
4.1.9非静电敏感区：指除了静电敏感区以外的所有区域,其中包括部分
在静电敏感区中划分的非静电敏感区.
4.1.10防静电工作区：配备各种防静电设备和器材、能限制静电电位、具
有确定边界和专门标记的适于从事静电防护操作的场所。
4.1.11接地：电子连接到能供给或接受大量电荷的物体（如大地、舰船或
运载工具外壳等）。
4.1.12硬接地：直接与大地电极作导电性连接的一种接地方式。
4.1.13软接地：通过一足以限制流过人体的电流达到安全值的电阻连接到
大地电极的一种接地方式。
4.1.14大地电极：埋于地下与大地保持良好的电气连接的金属体或金属体
组。
它可以是杆状的、板状的或网状的，为接地系统提供接大地的基
准点。
4.1.15高静电材料：容易产生静电及累积静电的材料，例如：普通纸张、
普通塑料袋、塑料笔等。
5本公司的静电敏感器件列表
5.1本公司的静电敏感器件列表
表1 静电敏感器件列表
序号 型号 抗静电值(Volts)
1 MOSFET（贴片式场效应管） 100-200
2 SAW(滤波器) 150-500
3 JFET 140-7200
4 CMOS(计算机用芯片) 250-3000
5 JFET(J结型场效应管) 140-700
6 双极性晶体管 380-7000
7 肖特基二极管 300-3000
8 运算放大器 190-2500
9 膜片电阻（厚、薄） 300-3000
10 绑定IC 暂缺
11 LED 暂缺
6静电防护区域（EPA）的界定和标识
6.1EPA划分
6.1.1EPA必须具有如下的基本环境要求：
6.1.1.1明确的区域界限和防静电警示标
6.1.1.2对区域内的所有导体包括人员可靠接地
6.1.1.3消除一切不必要的静电产生源。
6.1.1.4静电敏感器件必须离静电源大于30厘米处。
6.1.2根据本公司产品器件的静电敏感度等级，将本公司静电敏感度等
级防范要求为100V。
防护要求为：（我们公司的敏感等级）
6.1.2.1静电敏感度等级防范要求为100V，应尽量避免产生100V以上
的静电电荷源，如不能避免，应通过有效方式消除。
6.1.2.2采用防静电标识与其它区域分隔开，未采取有效防静电措施的
人员、设备、物料、工具等皆不得入内。
6.1.2.3进入本区域应作好人员防静电要求，包括防静电服、防静电帽
和防静电鞋，并做人体综合电阻测试合格后才能进入。
对于配备静
电手环的岗位，还要做腕带检测，检测合格，表示该腕带可以使
用。
6.2EPA静电控制措施（控制措施按照表2实施）：
6.2.1表2 EPA静电控制措施要求
ESD控制措施 要求
静电电压控制标准 小于100V
防静电标识 要求
防静电地板 要求
防静电桌垫 要求
防静电腕带 可选
防静电工作手套、指套 要求
防静电工作服 要求
防静电帽 要求
防静电工作鞋 要求
防静电工作椅 要求
防静电周转工具 要求
防静电包装材料 要求
防静电烙铁 要求
防静电吸锡器 要求
装配、调试及辅助工具防静电 要求
静电产生材料禁止带入EPA 要求
人体电阻测试仪(带腕带测试仪)要求
区域封闭性 可选
出入口控制 可选
静电电压表 可选
兆欧表 可选
接地系统监控仪 可选
离子风静电消除器 可选
离子风机静电消除器测试仪 可选
防静电液 可选
非防静电包装的拆包 区域外操作或独立工位操作
办公区 区域外或独立工区
6.3EPA标识
防静电工作区、防静电包装材料和转运工具、设备仪器、防静电接地系的接地等都应该具有防静电标识。
防静电标识的作用是警示任何靠近防静电工作区的人员，区域内存在静电敏感器件的操作；警示任何接触静。
