磁控溅射生产线工作原理
磁控溅射的原理及应用
磁控溅射的原理及应用1. 什么是磁控溅射磁控溅射是一种常用的薄膜沉积技术，通过利用磁场将材料原子或离子从靶材表面释放出来，形成一个薄膜层，沉积在基底表面上的一种方法。
这种方法可以在真空环境中进行，可以用于各种材料包括金属、合金、氧化物等。
2. 磁控溅射的原理磁控溅射的原理基于带电粒子在磁场中的运动规律。
溅射系统通常由一个靶材和一个基底组成，它们被放置在真空室中。
磁控溅射的过程包括以下几个步骤：1.靶材表面被离子轰击，其中的原子或离子被释放出来。
2.磁场控制离子在真空室中的运动轨迹。
3.基底表面上的原子或离子吸附并形成一个薄膜层。
这个过程中，磁场是十分重要的。
磁场会引导离子沿着特定的轨迹运动，使得离子沉积在基底的特定位置上。
磁场还可以控制离子的能量和方向，从而影响薄膜的性质和微结构。
3. 磁控溅射的应用磁控溅射是一种多功能的薄膜沉积技术，广泛应用于各种领域。
3.1 表面涂层磁控溅射可以用于向基底表面沉积各种薄膜层。
这些薄膜层可以具有不同的功能，如防腐、耐磨、导电等。
它们可以用于改善材料的性能和外观。
3.2 光学薄膜磁控溅射可以制备高质量的光学薄膜。
这些薄膜可以应用于光学器件，如镜片、滤光片、反射镜等。
因为磁控溅射是在真空环境中进行的，所以这些光学薄膜可以具有良好的光学性能。
3.3 金属薄膜磁控溅射可以制备金属薄膜。
这些薄膜可以具有高导电性和优良的机械性能，可用于电子器件、导电材料等领域。
3.4 磁性材料磁控溅射还可以制备磁性材料薄膜。
这些薄膜可以具有特定的磁性性能，如高矫顽力、高饱和磁感应强度等。
它们可以应用于磁存储器件、传感器等领域。
4. 总结磁控溅射是一种重要的薄膜沉积技术，通过利用磁场控制离子运动和沉积位置，可以制备各种功能薄膜。
它在表面涂层、光学薄膜、金属薄膜和磁性材料等领域有着广泛的应用。
磁控溅射技术的发展，为材料科学和工程领域提供了新的可能性，为各种应用提供了高性能的薄膜材料。
磁控溅射
磁控溅射仪1.磁控溅射原理;磁控溅射的工作原理是指电子在电场E的作用下，在飞向基片过程中与氩原子发生碰撞，使其电离产生出Ar正离子和新的电子；新电子飞向基片，Ar离子在电场作用下加速飞向阴极靶，并以高能量轰击靶表面，使靶材发生溅射。
在溅射粒子中，中性的靶原子或分子沉积在基片上形成薄膜，而产生的二次电子会受到电场和磁场作用，产生E（电场）×B（磁场）所指的方向漂移，简称E×B漂移，其运动轨迹近似一条摆线。
若为环形磁场，则电子就以近似摆线形式在靶表面做圆周运动，它们的运动路径不仅很长，而且被束缚在靠近靶表面的等离子体区域内，并且在该区域中电离出大量的Ar 来轰击靶材，从而实现了高的沉积速率。
随着碰撞次数的增加，二次电子的能量消耗殆尽，逐渐远离靶表面，并在电场E的作用下最终沉积在基片上。
由于该电子的能量很低，传递给基片的能量很小，致使基片温升较低。
磁控溅射是入射粒子和靶的碰撞过程。
入射粒子在靶中经历复杂的散射过程，和靶原子碰撞，把部分动量传给靶原子，此靶原子又和其他靶原子碰撞，形成级联过程。
在这种级联过程中某些表面附近的靶原子获得向外运动的足够动量，离开靶被溅射出来。
2.磁控溅射构造磁控溅射薄膜沉积系统包括：气路、真空系统、循环水冷却系统、控制系统。
其中(1) 气路系统：与PECVD系统类似，磁控溅射系统应包括一套完整的气路系统。
但是，与PECVD 系统不同的是，PECVD系统中，气路中为反应气体的通道。
而磁控溅射系统气路中一般为Ar、N2等气体。
这些气体并不参与成膜，而是通过发生辉光放电现象将靶材原子轰击下来，使靶材原子获得能量沉积到衬底上成膜。
(2) 真空系统：与PECVD系统类似，磁控溅射沉积薄膜前需要将真空腔室抽至高真空。
因此，其真空系统也包括机械泵、分子泵这一高真空系统。
(3) 循环水冷却系统：工作过程中，一些易发热部件(如分子泵)需要使用循环水带走热量进行冷却，以防止部件损坏。

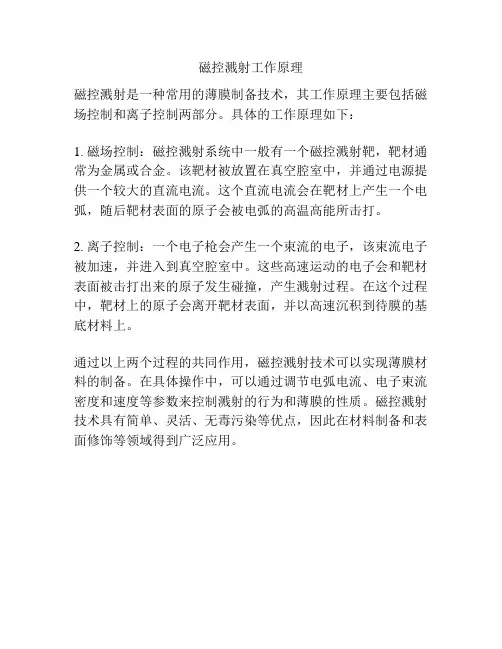

磁控溅射工作原理
磁控溅射工作原理
磁控溅射是一种常用的薄膜制备技术，其工作原理主要包括磁场控制和离子控制两部分。
具体的工作原理如下：
1. 磁场控制：磁控溅射系统中一般有一个磁控溅射靶，靶材通常为金属或合金。
该靶材被放置在真空腔室中，并通过电源提供一个较大的直流电流。
这个直流电流会在靶材上产生一个电弧，随后靶材表面的原子会被电弧的高温高能所击打。
2. 离子控制：一个电子枪会产生一个束流的电子，该束流电子被加速，并进入到真空腔室中。
这些高速运动的电子会和靶材表面被击打出来的原子发生碰撞，产生溅射过程。
在这个过程中，靶材上的原子会离开靶材表面，并以高速沉积到待膜的基底材料上。
通过以上两个过程的共同作用，磁控溅射技术可以实现薄膜材料的制备。
在具体操作中，可以通过调节电弧电流、电子束流密度和速度等参数来控制溅射的行为和薄膜的性质。
磁控溅射技术具有简单、灵活、无毒污染等优点，因此在材料制备和表面修饰等领域得到广泛应用。
磁控溅射技术的原理及应用
磁控溅射技术的原理及应用1. 磁控溅射技术简介磁控溅射技术是一种常用的薄膜沉积技术，通过将金属靶材溅射生成粒子或原子，在表面形成均匀且致密的薄膜覆盖层。
磁控溅射技术具有高效、环保、可控厚度等特点，广泛应用于材料科学、半导体制造、光学镀膜等领域。
2. 磁控溅射技术的原理磁控溅射技术基于电离溅射原理，通过磁场控制靶材离子的行为，使其垂直击打到靶材表面，从而产生溅射现象。
主要的原理包括以下几个方面：•靶材电离：在磁控溅射设备中，将靶材通电，使其产生离子。
电离的方式包括直流电离、射频电离等，通过电离可使靶材中的金属原子或粒子脱离束缚并形成等离子体。
•磁场控制：通过磁铁或电磁铁产生磁场，使得等离子体中的离子在磁场的作用下呈现螺旋轨道运动。
磁场对离子运动的控制可改变其飞行路径，使其垂直击打到靶材表面，并增加溅射效率。
•沉积膜形成：靶材表面被离子击打后，产生大量的金属原子或粒子，它们在靶材表面扩散并沉积形成均匀的薄膜。
溅射过程中的离子能量、离子束流密度等参数的调控可以影响薄膜的组成、结构和性能。
3. 磁控溅射技术的应用磁控溅射技术具有广泛的应用领域和潜力，主要包括以下几个方面：3.1 材料科学•薄膜制备：磁控溅射技术可以制备各种材料的薄膜，如金属薄膜、氧化物薄膜、氮化物薄膜等。
这些薄膜具有良好的致密性和附着力，在材料科学领域中起着重要作用。
•合金制备：通过磁控溅射技术，可以将两种或多种材料溅射在一起，制备出各种复合材料或合金。
这些合金具有独特的力学、电磁等性能，广泛应用于航空航天、汽车制造等领域。
3.2 半导体制造•集成电路制备：磁控溅射技术可以制备半导体材料的薄膜，作为集成电路的关键材料。
薄膜的制备过程中可以调控其成分和结构，从而改变其电学、光学等性能，满足集成电路的需求。
•光罩制备：在半导体工艺中，磁控溅射技术还可以制备光罩。
光罩是半导体制造中的重要工艺设备，用于制作集成电路的图案，对半导体工艺的精度和稳定性要求非常高。
磁控溅射原理详细介绍
图1 溅射率与Ar气压强的关系
5
第一部分 真空镀膜基础
1.3 €è•þˆ?ŒÊƒ6
(2)沉积薄膜的纯度 (2)沉积薄膜的纯度 为了提高沉积薄膜的纯度，必须尽量减少沉积到基片上的杂质的量。这里所说的杂质主要是指真空 室的残余气体。因为通常有约百分之几的溅射气体分子注入沉积薄膜中，特别是在基片加偏压时。欲降 低残余气体压力，提高薄膜的纯度，可采取提高本底真空度和增加送氢量这两项有效措施。 (3)沉积过程中的污染 (3)沉积过程中的污染 众所周知，在通入溅射气体之前，把真空室内的压强降低到高真空区内是很有必要的，因此原有 工作气体的分压极低。即便如此，仍可存在许多污染源: (a)真空室壁和真空室中的其他零件可能会有吸附气体，如水蒸气和二氧化碳等。由于辉光放电中 电子和离子的轰击作用，这些气体可能重新释出。因此，可能接触辉光的一切表面都必须在沉积过程中 适当冷却，以便使其在沉积的最初几分钟内达到热平衡。 (b)在溅射气压下，扩散泵抽气效力很低，扩散泵油的回流现象十分严重。由于阻尼器各板间的距 离相当于此压强下平均自由程的若干倍，故仅靠阻尼器将不足以阻止这些气体进入真空室。因此，通常 需要在放电区与阻尼器之间进行某种形式的气体调节，例如在系统中利用高真空阀门作为节气阀，即可 轻易地解决这一问题。另外，如果将阻尼器与涡轮分子泵结合起来，代替扩散泵，将会消除这种污染。 (C)基片表面的颗粒物质将会使薄膜产生针孔和形成沉积污染，因此，沉积前应对基片进行彻底清 洗，尽可能保证基片不受污染或不携带微粒状污染物。
9
第二部分 溅射及辉光放电
2.2 辉光放电
使真空容器中Ar气的压力保持为，并逐渐提高两个电极 之间的电压。在开始时，电极之间几乎没有电流通过，因为 这时气体原子大多仍处于中性状态，只有极少量的电离粒子 在电场的作用下做定向运动，形成极为微弱的电流，即图2(b) 中曲线的开始阶段所示的那样。 随着电压逐渐地升高，电离粒子的运动速度也随之加快， 即电流随电压上升而增加。当这部分电离粒子的速度达到饱 和时，电流不再随电压升高而增加。此时，电流达到了一个 饱和值（对应于图曲线的第一个垂直段）。 当电压继续升高时，离子与阴极之间以及电子与气体分子 之间的碰撞变得重要起来。在碰撞趋于频繁的同时，外电路 转移给电子与离子的能量也在逐渐增加。一方面，离子对于 阴极的碰撞将使其产生二次电子的发射，而电子能量也增加 到足够高的水平，它们与气体分子的碰撞开始导致后者发生 电离，如图2(a)所示。这些过程均产生新的离子和电子，即 碰撞过程使得离子和电子的数目迅速增加。这时，随着放电 电流的迅速增加，电压的变化却不大。这一放电阶段称为汤 汤 生放电。 生放电 在汤生放电阶段的后期，放电开始进入电晕放电阶段。这 时，在电场强度较高的电极尖端部位开始出现一些跳跃的电 晕光斑。因此，这一阶段称为电晕放电 电晕放电。 电晕放电

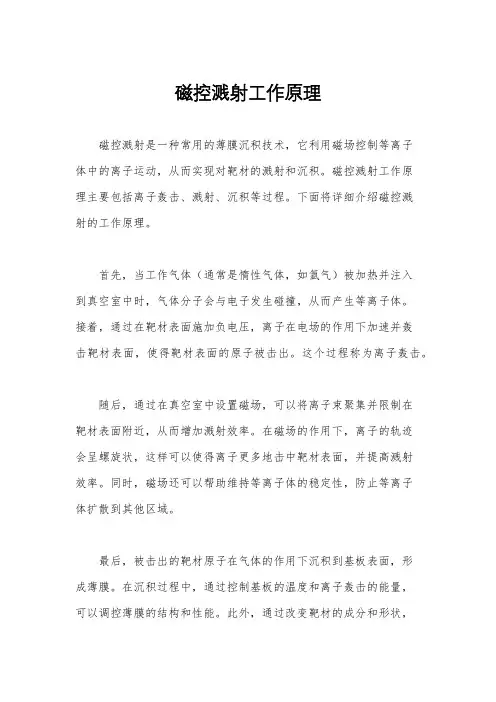

磁控溅射工作原理
磁控溅射工作原理
磁控溅射是一种常用的薄膜沉积技术，它利用磁场控制等离子
体中的离子运动，从而实现对靶材的溅射和沉积。
磁控溅射工作原
理主要包括离子轰击、溅射、沉积等过程。
下面将详细介绍磁控溅
射的工作原理。
首先，当工作气体（通常是惰性气体，如氩气）被加热并注入
到真空室中时，气体分子会与电子发生碰撞，从而产生等离子体。
接着，通过在靶材表面施加负电压，离子在电场的作用下加速并轰
击靶材表面，使得靶材表面的原子被击出。
这个过程称为离子轰击。
随后，通过在真空室中设置磁场，可以将离子束聚集并限制在
靶材表面附近，从而增加溅射效率。
在磁场的作用下，离子的轨迹
会呈螺旋状，这样可以使得离子更多地击中靶材表面，并提高溅射
效率。
同时，磁场还可以帮助维持等离子体的稳定性，防止等离子
体扩散到其他区域。
最后，被击出的靶材原子在气体的作用下沉积到基板表面，形
成薄膜。
在沉积过程中，通过控制基板的温度和离子轰击的能量，
可以调控薄膜的结构和性能。
此外，通过改变靶材的成分和形状，
还可以实现对薄膜成分和形貌的调控。
总的来说，磁控溅射工作原理是通过控制离子轰击和溅射过程，实现对薄膜沉积的精确控制。
磁场的作用使得离子束聚集并稳定，
从而提高了溅射效率和沉积质量。
因此，磁控溅射在材料科学和工
程领域有着广泛的应用前景，可以制备出具有特定结构和性能的功
能薄膜材料。
磁控溅射原理
磁控溅射原理磁控溅射是一种常用的薄膜沉积技术，广泛应用于半导体、光电子、信息存储、显示器件等领域。
磁控溅射原理是指在磁场作用下，通过离子轰击靶材使其表面原子或分子脱离并沉积在基底表面形成薄膜的过程。
本文将从磁控溅射的基本原理、设备结构和工艺特点等方面进行介绍。
首先，磁控溅射的基本原理是利用离子轰击靶材，使靶材表面的原子或分子脱离，并沉积在基底表面形成薄膜。
在磁控溅射系统中，通常采用惰性气体（如氩气）作为溅射气体，通过电离产生的离子轰击靶材，使靶材表面的原子或分子脱离。
同时，通过外加磁场的作用，使得离子在靶材表面形成螺旋状轨迹，增加了沉积薄膜的均匀性和致密性。
其次，磁控溅射设备通常由真空室、靶材、基底架、溅射源、磁控装置和辅助加热装置等组成。
真空室用于提供高真空环境，保证溅射过程中的稳定性和纯净度；靶材是溅射的原料，可以是金属、合金、化合物等材料；基底架用于放置基底材料，通常需要加热以提高薄膜的结晶度和致密性；溅射源是产生离子的地方，通常采用直流或射频电源产生电弧，将靶材表面的原子或分子脱离；磁控装置用于产生磁场，控制离子轨迹，增加薄膜的均匀性和致密性；辅助加热装置用于提高基底的温度，促进薄膜的结晶生长。
最后，磁控溅射具有工艺简单、成本低、薄膜均匀致密、沉积速率快等特点，广泛应用于半导体器件、光学镀膜、信息存储介质、显示器件等领域。
在半导体工业中，磁控溅射被用于制备金属薄膜、氧化物薄膜、氮化物薄膜等，用于制备电极、金属层、光学膜等功能材料。
在光学镀膜领域，磁控溅射被用于制备反射膜、透射膜、滤光膜等，用于改善光学器件的性能。
在信息存储介质领域，磁控溅射被用于制备磁记录介质膜，用于制备磁盘、磁带等存储介质。
在显示器件领域，磁控溅射被用于制备透明导电膜、光学膜、阻挡层等，用于制备液晶显示器、有机发光二极管等显示器件。
总之，磁控溅射作为一种重要的薄膜沉积技术，具有广泛的应用前景和重要的科学研究意义。
随着材料科学和工艺技术的不断发展，磁控溅射技术将在更多领域发挥重要作用，推动相关领域的发展和进步。
磁控溅射工作原理
磁控溅射工作原理
磁控溅射（Magnetron sputtering）是一种常用的薄膜制备技术，其中利用磁控电子束加速器和靶材的相互作用实现。
在磁控溅射过程中，会有一种称为靶材的材料被置于真空腔室中。
通常，该靶材是被称为电子束阴极的磁控源。
真空腔中放置有基板，它是需要被涂层的目标表面。
为了开始溅射过程，通过引入工作气体（如氩气）使真空腔压力降至非常低的级别，通常为10^-6至10^-3毫巴（1毫巴
=100帕）。
然后，在靶材上施加直流或脉冲电源，产生磁场
和电子束。
这些电子束击中靶材表面，加速释放出的离子，将其溅射到基板上，从而形成薄膜。
靶材上的电荷量形成一个环状的磁场，这被称为靶材区域。
这种磁场的存在使能够将带有正电荷的离子定向到工作表面。
此外，电子束在该磁场中被定向，从而形成一个环绕靶材的螺旋形低密度电子云。
这是通过磁透镜形成的，它将电子束束缚在靶材区域。
当电子束和磁场共同作用时，电子与标靶表面相互作用，启动了溅射过程。
在这个过程中，束流的动能转移到靶材的原子、离子和中性气体原子上，使它们从靶面溅射到基板上，从而形成薄膜。
磁控溅射技术具有可控性、均匀性和高质量的优势，可用于各种领域的薄膜制备，如光学、电子器件、显示器件等。
通过调
整靶材、工作气体、工作压力和溅射时间等参数，可以实现所需的薄膜特性。
磁控溅射仪原理
磁控溅射仪原理一、介绍磁控溅射仪是一种常用的薄膜制备技术，广泛应用于材料科学、电子学、光学等领域。
本文将详细介绍磁控溅射仪的原理及其工作过程。
二、磁控溅射仪的组成磁控溅射仪主要由以下几个部分组成： 1. 溅射靶材：通常是所需薄膜材料的固体靶材，可以是金属、合金、氧化物等。
2. 真空室：用于提供良好的真空环境，以防止杂质对薄膜质量的影响。
3. 磁控系统：通过调节磁场的强度和方向，控制离子束的轨迹，实现溅射过程中的粒子加速和聚焦。
4. 基底架：用于支撑待制备薄膜的基底材料，通常是玻璃、硅片等。
三、磁控溅射仪的原理磁控溅射仪的工作原理基于离子轰击和溅射效应。
其主要步骤如下： 1. 创建真空环境：通过抽气系统将溅射室内的气体抽除，创建高真空环境，以消除气体分子对溅射过程的干扰。
2. 加热靶材：使用电阻加热器或电子束加热器对靶材进行加热，使其达到所需的溅射温度。
3. 离子轰击：在真空室中加入惰性气体（如氩气），通过射频等离子体源将其离子化。
离子会受到磁场的作用，被加速并聚焦到靶材表面。
4. 溅射效应：离子轰击靶材表面，使靶材表面的原子和分子脱离，并以高速扩散到空间中。
其中一部分溅射物质会沉积在基底上，形成薄膜。
四、磁控溅射仪的特点磁控溅射仪具有以下几个特点： 1. 高效率：由于离子轰击的能量较高，溅射效率较高，可以制备高质量的薄膜。
2. 精确控制：通过调节磁场的强度和方向，可以精确控制离子束的轨迹，实现对薄膜成分和结构的控制。
3. 多元化：磁控溅射仪可以用于制备各种材料的薄膜，如金属、合金、氧化物等。
4. 低温制备：由于溅射过程中不需要高温，可以制备对温度敏感的材料薄膜。
五、磁控溅射仪的应用磁控溅射仪在各个领域都有广泛的应用，主要包括以下几个方面： 1. 光学薄膜：磁控溅射仪可以制备具有特定光学性质的薄膜，如反射膜、透明导电膜等。
2. 硬盘涂层：磁控溅射仪可以制备用于硬盘表面的磁性涂层，提高硬盘的存储密度和性能。
磁控溅射仪原理
磁控溅射仪原理磁控溅射仪是一种常用的薄膜制备设备，利用磁场和离子束的作用，将固体材料溅射到基底上，形成薄膜。
它的原理主要包括磁控溅射过程、溅射材料的选择和基底的制备等。
磁控溅射过程是磁控溅射仪的核心原理。
在磁控溅射仪中，首先需要将固体材料放置在溅射靶材上。
然后，在真空室中建立一定的气压，以保证溅射过程中的气体分子不会对靶材和基底产生干扰。
接下来，通过施加磁场，可以将氩离子束引导到靶材的表面。
当氩离子与靶材表面相互碰撞时，会将靶材表面的原子和分子溅射出来，并以高速飞向基底。
最后，这些溅射粒子在基底表面堆积形成一层薄膜。
磁控溅射过程中的磁场起到了至关重要的作用。
磁场的作用是将氩离子束限制在靶材表面的一个区域内，使其只能与靶材表面相互碰撞，而不会飞散到其他地方。
磁场的强弱和方向可以通过调节磁控溅射仪中的磁铁来控制，以适应不同材料的溅射要求。
同时，磁场还可以影响溅射过程中的离子束的能量和轨道，从而控制薄膜的质量和性能。
在选择溅射材料时，需要考虑材料的物理和化学性质，以及薄膜的应用要求。
常用的溅射材料包括金属、氧化物、硅、氮化物等。
不同的材料会对薄膜的结构和性能产生不同的影响。
例如，金属材料可以制备导电性较好的薄膜，氧化物材料可以制备绝缘性较好的薄膜。
此外，还可以通过控制溅射工艺参数，如溅射功率、气体压力和溅射时间等，来调节薄膜的厚度和成分，以满足不同应用的需求。
除了溅射材料的选择，基底的制备也是磁控溅射过程中的重要环节。
基底的表面质量和结构对于薄膜的成长和性能具有重要影响。
在磁控溅射之前，需要对基底进行表面清洗和预处理，以去除表面的杂质和氧化物，并提供良好的溅射条件。
常用的基底材料包括硅、玻璃、金属等。
选择合适的基底材料可以使薄膜与基底之间具有良好的结合和界面性能。
磁控溅射仪通过磁场和离子束的作用，实现了将固体材料溅射到基底上制备薄膜的过程。
磁控溅射仪的原理包括磁控溅射过程、溅射材料的选择和基底的制备等。
磁控溅射法原理
磁控溅射法原理
磁控溅射法是一种常用的薄膜制备技术，它通过利用磁场控制离子在真空中运动来实现材料离子化和沉积。
磁控溅射法的基本原理如下：首先，通过加热材料将其转化为蒸气或离子状态。
随后，通过在真空室中施加磁场，使得磁场力线和离子运动方向垂直，从而形成所谓的“磁镜效应”。
这种磁镜效应可以阻止离子撞击到溅射靶材表面，从而使溅射源中的原子以准平行的方式射出。
在磁控溅射过程中，靶材的离子化和溅射是基于靶材与离子的相互作用力。
当离子击中靶材表面时，一部分离子将被散射回真空室中，形成所谓的“背景气体”。
而另一部分离子则进一步穿透靶材表面，将表面的原子或分子击出，并沉积在底板上形成薄膜。
这种沉积过程可以得到均匀、致密、具有良好结晶性的薄膜。
磁控溅射法有许多优点，例如可以控制薄膜的成分、结构和性能；可以在各种材料上制备薄膜；具有较高的沉积速率和较好的沉积效率等。
因此，磁控溅射法被广泛应用于各种领域，如光学、电子、材料科学等。
磁控溅射仪原理
磁控溅射仪原理磁控溅射仪是一种常用的薄膜制备设备，其原理是利用磁场控制电子轰击靶材，使靶材表面的原子或分子被剥离并沉积在基底上形成薄膜。
下面将详细介绍磁控溅射仪的原理。
1. 靶材磁控溅射仪的靶材通常是金属或合金，也可以是陶瓷、玻璃等材料。
靶材的选择取决于所需的薄膜材料和性质。
2. 真空室磁控溅射仪的操作需要在高真空环境下进行，因此需要一个真空室。
真空室通常由不锈钢制成，内部表面光滑，以减少气体分子的碰撞和吸附。
3. 磁控系统磁控溅射仪的磁控系统是其核心部分。
它由磁铁、磁场控制器和靶材支架组成。
磁铁产生一个强磁场，将电子束聚焦在靶材表面，使其被剥离。
磁场控制器可以调节磁场的大小和方向，以控制薄膜的成分和性质。
靶材支架用于固定靶材并将其与磁铁相连。
4. 电子枪电子枪是磁控溅射仪的另一个重要组成部分。
它产生高能电子束，用于轰击靶材表面。
电子束的能量和电流可以通过调节电子枪的电压和电流来控制。
5. 基底基底是薄膜沉积的目标。
它通常是硅片、玻璃等材料。
基底的表面应该光滑、干净，以便薄膜的质量和附着性。
6. 气体在磁控溅射过程中，需要将真空室抽成高真空状态，以减少气体分子的碰撞和吸附。
但是，为了维持电子束的稳定性，需要在真空室中注入一定量的惰性气体，如氩气。
氩气分子被电子束轰击后会产生等离子体，进而促进靶材表面原子或分子的剥离。
总之，磁控溅射仪利用磁场控制电子束轰击靶材表面，使其原子或分子被剥离并沉积在基底上形成薄膜。
其原理简单、操作方便、薄膜质量高，因此在材料科学、电子学、光学等领域得到了广泛应用。
磁控溅射工作原理
磁控溅射工作原理磁控溅射一条摆线。
若为环形磁场，则电子就以近似摆线形式在靶表面做圆周运动，它们的运动路径不仅很长，而且被束缚在靠近靶表面的等离子体区域内，并且在该区域中电离出大量的Ar来轰击靶材，从而实现了高的沉积速率。
随着碰撞次数的增加，二次电子的能量消耗殆尽，逐渐远离靶表面，并在电场E的作用下最终沉积在基片上。
由于该电子的能量很低，传递给基片的能量很小，致使基片温升较低。
磁控溅射是入射粒子和靶的碰撞过程。
入射粒子在靶中经历复杂的散射过程，和靶原子碰撞，把部分动量传给靶原子，此靶原子又和其他靶原子碰撞，形成级联过程。
在这种级联过程中某些表面附近的靶原子获得向外运动的足够动量，离开靶被溅射出来。
种类磁控溅射包括很多种类。
各有不同工作原理和应用对象。
但有一共同点:利用磁场与电子交互作用，使电子在靶表面附近成螺旋状运行，从而增大电子撞击氩气产生离子的概率。
所产生的离子在电场作用下撞向靶面从而溅射出靶材。
靶源分平衡和非平衡式，平衡式靶源镀膜均匀，非平衡式靶源镀膜膜层和基体结合力强。
平衡靶源多用于半导体光学膜，非平衡多用于磨损装饰膜。
磁控阴极按照磁场位形分布不同，大致可分为平衡态和非平衡磁控阴极。
平衡态磁控阴极内外磁钢的磁通量大致相等，两极磁力线闭合于靶面，很好地将电子/等离子体约束在靶面附近，增加碰撞几率，提高了离化效率，因而在较低的工作气压和电压下就能起辉并维持辉光放电，靶材利用率相对较高，但由于电子沿磁力线运动主要闭合于靶面，基片区域所受离子轰击较小.非平衡磁控溅射技术概念，即让磁控阴极外磁极磁通大于内磁极，两极磁力线在靶面不完全闭合，部分磁力线可沿靶的边缘延伸到基片区域，从而部分电子可以沿着磁力线扩展到基片，增加基片磁控溅射区域的等离子体密度和气体电离率.不管平衡非平衡，若磁铁静止，其磁场特性决定一般靶材利用率小于30%。
为增大靶材利用率，可采用旋转磁场。
但旋转磁场需要旋转机构，同时溅射速率要减小。
磁控溅射的基本原理
磁控溅射的基本原理
磁控溅射是一种常用的物理沉积技术，它利用高速离子轰击靶材
表面，将靶材表面原子或分子剥离并喷出，然后沉积在基板表面，形
成薄膜。
磁控溅射的基本原理是在真空环境下，将靶材和基板分别放置在
两个相对的位置，然后在靶材上加入高频交流电，产生电子流和离子流。
通过施加外部磁场，可将电子和离子聚焦在靶材表面的局部区域，使其原子或分子被轰击出来，并沉积在基板表面，生成薄膜。
与其他物理沉积技术相比，磁控溅射具有以下优点：
1. 薄膜成分均匀，质量稳定且纯度高。
2. 可在较低的温度下进行，适用于较多种材料的沉积。
3. 由于直接沉积，薄膜与基板的附着力很强，不易脱落。
磁控溅射技术应用广泛，如制备硅薄膜、二氧化钛薄膜、氧化铝
薄膜等，同时也可用于金属及其合金、氧化物、氮化物等多种材料的
制备。
但是，磁控溅射也存在着一些问题，如高压功率耗电量大、靶材
利用率低、沉积速率较慢、薄膜厚度难于控制等问题，这些问题使得
磁控溅射在工业应用中仍存在一定的局限性。
因此，在实际应用中，需要根据不同需求选择合适的沉积技术，以达到最好的效果。
同时，磁控溅射技术的不断改进也将为其更广泛的应用提供更多可能性。
磁控溅射仪原理
磁控溅射仪原理磁控溅射仪是一种常用的薄膜制备设备，通过磁场控制离子轰击金属靶材，使其表面的原子或分子脱离并沉积在基底上，形成薄膜。
本文将从磁控溅射仪的工作原理、设备结构和应用领域等方面进行介绍。
一、工作原理磁控溅射仪的工作原理基于磁场对离子的控制作用，主要分为两个步骤：离子轰击和薄膜沉积。
1.离子轰击：磁控溅射仪中的离子源会通过电弧加热金属靶材，将其表面的原子或分子释放出来。
同时，通过在靶材周围设置磁场，可以使电弧产生的离子在磁力的作用下形成一个束流，并加速到高能量状态。
这些高能量的离子会轰击靶材表面，使其表面的原子或分子脱离。
2.薄膜沉积：离子轰击靶材表面释放的原子或分子会在真空中飞行一段距离，然后沉积在基底上形成薄膜。
为了控制薄膜的厚度和均匀性，通常在离子轰击和薄膜沉积过程中会控制离子束的能量和轰击时间。
二、设备结构磁控溅射仪通常由离子源、靶材、基底和真空室等组件构成。
1.离子源：离子源是磁控溅射仪中最关键的组件之一，它通过电弧加热靶材，产生离子束。
离子源的设计和选择会直接影响到薄膜的质量和性能。
2.靶材：靶材是被溅射的金属材料，通常是高纯度的金属靶材。
靶材的选择取决于所需薄膜的成分和性质。
3.基底：基底是薄膜沉积的载体，可以是玻璃、金属或其他材料。
基底的选择和处理也会对薄膜的质量和性能产生影响。
4.真空室：真空室是磁控溅射仪中的一个重要部分，用于提供高真空环境，防止氧气等杂质对薄膜的影响。
三、应用领域磁控溅射仪广泛应用于各个领域的薄膜制备，具有以下几个优点：1.多种材料可溅射：磁控溅射仪可以处理多种材料，包括金属、合金、氧化物、硅、硫化物等，因此在材料选择上具有较大的灵活性。
2.薄膜质量高：磁控溅射制备的薄膜具有良好的致密性和平坦度，可以满足高质量薄膜的需求。
3.控制精度高：通过调节离子束的能量和轰击时间，可以对薄膜的厚度和成分进行精确控制。
4.应用广泛：磁控溅射仪制备的薄膜在光学、电子学、磁学、显示器件等领域都有广泛的应用，如光学薄膜、导电薄膜、磁性薄膜等。
磁控溅射仪原理
磁控溅射仪原理引言：磁控溅射仪是一种常见的薄膜制备设备，广泛应用于光电子、信息技术等领域。
它利用磁场和离子束相互作用的原理，通过溅射材料形成薄膜。
本文将详细介绍磁控溅射仪的原理和工作过程。
一、磁控溅射仪的结构磁控溅射仪主要由离子源、靶材、磁控部件和底座等组成。
其中，离子源发射离子束，靶材作为溅射材料，磁控部件控制离子束的方向和强度，底座用于支撑和固定靶材。
二、离子源的工作原理离子源是磁控溅射仪中最关键的部件之一。
它通过电离气体来产生离子束。
首先，电离源产生高能量的电子束，然后电子束轰击气体分子，将其电离成离子。
离子源中的磁场将离子束聚焦并加速，使其具有较高的动能。
三、磁控部件的作用磁控溅射仪中的磁控部件主要包括磁铁和磁场控制系统。
磁铁产生一个稳定的磁场，用于控制离子束的方向和强度。
磁场控制系统可以根据实际需求调节磁场的参数，以使离子束的溅射效果最佳。
四、靶材的选择和准备靶材是溅射过程中的溅射源，直接影响薄膜的质量和性能。
靶材的选择要考虑溅射材料的化学稳定性、物理性质和晶体结构等因素。
靶材在使用前需要经过表面处理，如抛光、清洗等，以确保表面光洁度和纯净度。
五、磁控溅射的工作过程磁控溅射的工作过程可以分为准备阶段、溅射阶段和结束阶段。
首先，将靶材安装在溅射室的底座上，并将气体注入溅射室。
然后，通过控制磁场和离子源，使离子束射向靶材。
靶材受到离子束的轰击，溅射出的原子或分子在真空环境中沉积在基底上，形成薄膜。
最后，结束溅射过程，关闭离子源和磁场，取出制备好的薄膜。
六、磁控溅射的应用磁控溅射技术在光电子、信息技术和新材料研究等领域有着广泛的应用。
它可以制备出具有优异光学、电学和磁学性能的薄膜，如透明导电薄膜、磁性薄膜等。
此外，磁控溅射技术还可以制备出多层膜、纳米薄膜等特殊结构的材料，为功能材料研究提供了重要手段。
七、磁控溅射仪的优势和发展趋势相比于其他薄膜制备技术，磁控溅射具有以下优势：制备过程简单、操作灵活、成本较低、薄膜质量好等。
射频磁控溅射原理
射频磁控溅射原理射频磁控溅射是一种化学气相沉积技术，用于在基板上制备薄膜。
它基于电磁学原理，利用磁场的作用将离子引导到目标表面，以产生化学反应。
本文将详细介绍射频磁控溅射的工作原理和用途。
1. 工作原理射频磁控溅射的工作原理可以分为四个步骤：预处理、溅射、沉积和热处理。
首先，在预处理步骤中，基板被清洗，并通过降温系统使其表面温度保持在低温状态。
这是为了确保基板表面的预处理化学物质可以很好地与基板表面结合。
接下来，在溅射步骤中，在溅射室中加入气体，例如氧气或氮气，为后续的热处理步骤提供压力。
在第三步中，利用射频（高频）源产生的电场，使靶材表面产生等离子体，并通过与五极磁场相互作用，导致靶材表面被剥离或磨损。
这使得靶材上的材料以原子形式释放出来，飞入气氛中并在基板上形成薄膜。
靶材的组成材料不同，溅射出来的薄膜成分也会有所不同。
在最后一步中，薄膜被放入热处理器中进行退火处理，使其在化学和结构上更均匀，从而提高膜层的性能和质量。
这个步骤也可以通过改变沉积参数来调整膜层的成分、厚度和形态。
2. 应用领域射频磁控溅射技术已广泛应用于太阳能、平板显示器、光伏、半导体、磁存储器件、信息技术和生物医药等领域。
在太阳能领域，射频磁控溅射被用来合成硅薄膜太阳能电池。
这是一种非晶硅薄膜太阳能电池，其制备过程比传统的硅单晶太阳能电池简化了很多。
在平板显示器领域，射频磁控溅射技术可用于制备电极、蓝色和绿色LED材料和透明导电膜。
在光伏领域，射频磁控溅射技术已被广泛应用于制备无机电子材料，如铜铟硒薄膜太阳能电池的镀铜铟（CIGS）薄膜。
在半导体领域，射频磁控溅射可用来制备氮化硅（SiN）和氧化钼（MoOx）等复合材料，其应用于排放氯气的腐蚀加工中。
在磁存储器件领域，射频磁控溅射被用来制备磁性材料和多层膜形式的磁头。
在信息技术领域，射频磁控溅射可用于制备铜导体和多层器件的集成线路。
在生物医药领域，射频磁控溅射技术已被用于制备金属表面蛋白质以用于制造活性原蛋白。
磁控溅射技术的原理及应用
磁控溅射技术的原理及应用磁控溅射技术是一种非常重要的材料加工技术，它在现代工业制造领域中被广泛应用。
磁控溅射技术的原理比较复杂，需要结合物理学知识和材料科学知识才能够深入理解。
下面，我们将从原理、应用和优缺点等方面来分析磁控溅射技术。
一、磁控溅射技术的原理磁控溅射技术的核心原理是，在高真空下，利用离子轰击的原理使靶材表面的原子或分子离开，形成高速运动的原子团，然后以高速度击打到所需要涂覆的材料表面，与另一组原子或分子相碰撞，并沉积成薄膜层。
磁控溅射技术的溅射源主要由靶材、基底和磁场组成。
当高纯度的气体在真空室内电离后，离子会在靶材表面束缚，形成一个带正电荷的等离子体潮流，进入强磁场的作用下，靶材上的非离子原子或分子就会沿用聚变的道理抛射出去，进而形成一个离子束，成为靶材的溅射。
当基底和溅射源靶材相对静止时，基底上的沉积物层就会开始形成。
因此，在磁控溅射技术中，溅射过程控制好磁场强度和靶材等离子体激发能量是非常重要的。
二、磁控溅射技术的应用磁控溅射技术的应用范围非常广泛，主要应用在金属、合金、半导体材料的表面修饰和通过涂层改善材料表面性能来达到特殊的功能和应用。
涂层厚度可从几纳米到数百纳米改变。
(1) 太阳能光伏在太阳能光伏中，磁控溅射技术被广泛应用。
可以通过沉积一层光谱选择层来增加光吸收，在应用中产生光电性能提高，并延长光电池的寿命。
此外，磁控溅射技术制备的透明导电电极，可以大幅提高太阳能电池的效率和环保性能。
(2) 光学加工磁控溅射技术用于光学加工领域。
可以制备一种极细的金属纤维单丝，这种金属纤维单丝可以做为微型光学的部件，如光纤中介面。
纤维自身具有一定的弯曲、拉伸和扭曲能力，便于融合和加工成三维微机械结构，做成微型光学元件、微型透镜和扫描电子显微镜等。
(3) 电子和半导体技术磁控溅射技术可以制备各种电子和半导体材料，例如氧化物、铜铝金属等等。
在半导体器件和电子元件中使用磁控溅射技术，可以获得高精度和超薄膜的电池、LED、CRT以及开关电源等电子元件。
磁控溅射的基本原理
磁控溅射的基本原理
磁控溅射是一种常用的表面涂层技术，其基本原理是利用磁场控制金属靶材的粒子运动，使其与气体离子发生碰撞，从而产生溅射现象。
具体来说，磁控溅射系统通常由以下几个组件构成：金属靶材、磁控源、工作气体、基底材料和真空腔体。
首先，靶材作为溅射的源头，通常是由所需涂层材料制成。
磁控源则通过施加磁场，使靶材表面的金属原子形成粒子流，这个粒子流称为溅射束。
施加磁场的目的是聚焦和加速溅射粒子，提高溅射效率。
然后，工作气体被引入真空腔体中，并与磁控源产生的溅射束发生碰撞。
这个工作气体通常是惰性气体，如氩气，它的作用是激发靶材表面的金属原子，并将其释放到气氛中。
释放的金属原子很快与基底材料表面的原子结合，形成所需的涂层。
基底材料可以是任何需要被涂层的物体表面，如金属件、玻璃器皿等。
通过控制溅射时间和气氛控制等参数，可以调节涂层的厚度和质量。
总的来说，磁控溅射的基本原理是利用磁场控制金属靶材的溅射束，使其与工作气体发生碰撞并释放金属原子，从而形成涂层。
这一技术在材料加工、光学涂层、硬质涂层等领域有着广泛的应用。
磁控溅射的基本原理
磁控溅射的基本原理磁控溅射（Magnetron Sputtering）是一种常用的薄膜沉积技术，它利用磁场作用下带电粒子与靶材表面碰撞的原理，将靶材上的原子或分子从靶材表面剥离，并沉积在基板上，形成所需厚度的薄膜。
下面将详细介绍磁控溅射的基本原理。
磁控溅射的基本原理可以分为三个过程：离子的生成，离子的传递和离子的沉积。
首先是离子的生成。
在磁控溅射的装置中，有一个靶材和一个被溅射物质传递靶表面的惰性气体（如氩气）的环境。
当引入氩气后，通过高频或直流的电压，靶材上的电子和离开靶材的惰性气体分子相互碰撞，产生等离子体。
在等离子体中，极少数氩气离子经过碰撞获得足够的能量，径直飞向靶材表面，并撞击靶材表面的原子或分子。
接下来是离子的传递。
在磁控溅射的装置中，靶材和基板之间存在一个较大的电势差，离开靶材的离子被电场加速，并通过磁场的约束，在磁场中做环状运动。
这个磁场通常由两组磁铁产生，其中一组产生定向的磁场，另一组产生短距离的磁场。
定向的磁场使离子在垂直于靶表面的方向上形成拉平的运动轨迹，而短距离的磁场使离子在平面上做环状运动。
这样，离子在磁控溅射装置中可以延长从靶材到基板的传输时间，增加碰撞次数，提高沉积效率。
最后是离子的沉积。
离子在经过磁场约束后，到达基板表面。
由于离子的能量较高，当离子与基板表面的原子或分子相碰撞时，会将靶材上的原子或分子剥离并沉积在基片上，形成薄膜。
同时，由于基板表面上的原子或分子还存在较高的热振动能量，使得沉积的原子或分子可以有效地扩散到基板的表面，并与其他原子或分子相互结合，形成致密的薄膜结构。
总的来说，磁控溅射的基本原理是利用磁场作用下的离子传输和离子的沉积过程。
通过调节磁场强度、气体压强、靶材和基板的距离等参数，可以控制离子能量和角度等，从而实现对薄膜沉积过程的精确控制。
磁控溅射技术具有高沉积速率、较高的沉积温度、良好的薄膜质量和较好的控制能力等优点，在光电、显示、信息存储和微电子等领域得到了广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磁控溅射生产线工作原理Post By：2009-8-26 18:28:09
应用范围
主要用于在大平板玻璃上镀制金属单层质膜、合金膜或金属化合物膜，经镀膜的玻璃具有遮阳、保温、节能和装饰作用。
结构特点
1、采用新型的平面和柱状磁控溅射射靶技术，提高镀膜效果和效率。
2、配备高精度的磁控电源、气体流量和速度控制，自动化程度高，操作简便，性能稳定。
3、膜层均匀性好、附着力强、硬度高、抗腐蚀性好，可镀多种颜色的膜系。
4、真空室有传统的立式设计和高效的卧式设计，满足不同层次客户的需要。
产品特征：
1.上料工位
可供应手动装玻璃板的滚筒式传送带或自动装料系统。
2.入口清洗机
为获得高牢固性、无针孔、色泽鲜艳均匀的高品质膜层，清洗机设置了两组立刷洗涤，三组滚刷清洗，二组自来水冲洗，二组去离子水冲洗和四个风刀吹干机构，使玻璃特别清洁。
3.入口等待室
清洗过的玻璃保存在这里等待入口锁定室给出的接受讯号。
等待室保持有微量正压，防止空气中尘埃进入。
4.入口锁定室
基片快速由入口等待室送入入口锁定室，由大抽速真空系统将该室真空抽至1Pa。
5.入口缓冲室
入口缓冲室作为入口锁定室和溅射室之间的过渡，真空度在1Pa至lO-1Pa之间。
6.溅射室
溅射室可分为结构相同的多个室，每室装壹个靶子，室与室之间工艺气体相互良好隔离。
根据不同工艺要求，每室靶材及工艺气体可任意更换。
玻璃基片通过靶子时，玻璃表面镀上单层或多层膜。
7.出口缓冲室
镀好的基片从缓冲室快速送入出口锁定室。
8.出口锁定室
当该室真空度达1Pa以上时，缓冲室与锁定室间阀门打开，基片快速送人锁定室。
阀门自动关闭后，该室快速放气到105Pa，锁定室与下料等待台间阀门打开，基片快速送出。
9.出口等待室
玻璃片在此保存等待进入出口清洗机。
10.在线检验室
由一组光学测量系统及一组光源系统在线测量镀膜玻璃的透射率与反射率。
11.卸料工位
卸料工位可装备人工卸料机构成自动卸料装置。
12.磁控溅射电源
采用先进的电源技术，使溅射过程非常稳定，具有自动保护及自动复位功能。
13.电控系统
采用两台上位计算机和PLC系统对整个系统的重要工艺参数进行动态控制和显示，报警和报表打印。
生产线上的多道光学监测装置均与计算机联网，实现自动测色，测膜厚。
