红外光通信装置F题

学校统一编号学院名称：队长姓名：队员姓名：指导教师姓名：红外光通信装置(F题)摘要由于红外载波的无线通信技术成本比较低，所以越来越多的应用于生活中，例如常用的电视机遥控器等，但由于红外光的特殊性，使它的传输距离有限，而且传输时需要将发射端与接收端对齐。

本文设计了一个利用红外光作为传输方式的通信装置。

首先将声音信号收集到，将其放大之后转换为数字信号，然后通过红外光进行传输，利用另一端的红外光接收装置将发射端发射的光信号接收到，经过解调转换成声音信号，然后输出。

在传输的过程中同时传输由发射端热敏电阻采集到的温度信息，并在接收端通过液晶显示屏显示出来。

在发射端和接收端使用STC12C5616AD单片机进行控制。

关键字：单片机红外光智能控制发射极接收极目录一、题目分析.............................. 错误!未指定书签。

1.1计划任务 ...............................................错误!未指定书签。

二、系统设计............................. 错误!未指定书签。

2.1方案比较 ...............................................错误!未指定书签。

2.1.1方案一....................... 错误!未指定书签。

2.1.2方案二....................... 错误!未指定书签。

2.2方案论证 ...............................................错误!未指定书签。

2.2.1方案的优点................... 错误!未指定书签。

2.2.2方案的缺点................... 错误!未指定书签。

三、单元模块的设计与分析................. 错误!未指定书签。

3.1各个单元模块的分析......................................错误!未指定书签。

音频接收模块...................... 错误!未指定书签。

红外发射模块...................... 错误!未指定书签。

3.1.3 通信通道.................... 错误!未指定书签。

3.1.4 红外接收装置................ 错误!未指定书签。

3.2特殊元器件的介绍 .......................................错误!未指定书签。

四、方案设计............................. 错误!未指定书签。

4.1电路仿真 ...............................................错误!未指定书签。

4.2流程图 .................................................错误!未指定书签。

五、系统测试............................. 错误!未指定书签。

5.1系统功能 ...............................................错误!未指定书签。

5.1.1实现功能..................... 错误!未指定书签。

5.1.2与设计要求的比较............. 错误!未指定书签。

5.2指标参数 ...............................................错误!未指定书签。

六、设计总结............................. 错误!未指定书签。

七、参考文献............................. 错误!未指定书签。

八、附录................................. 错误!未指定书签。

附录1：元器件列表 .........................................错误!未指定书签。

附录2：仪器设备 ...........................................错误!未指定书签。

附录3：系统原理图 .........................................错误!未指定书签。

一、题目分析1.1计划任务设计并制作一个红外光通信装置，利用红外发光二极管和红外接收模块作为接收器件，红外光信道作为通信信道，来传输语音信号，并且使得传输距离达到两米。

接收的声音应无明显的失真。

如图1。

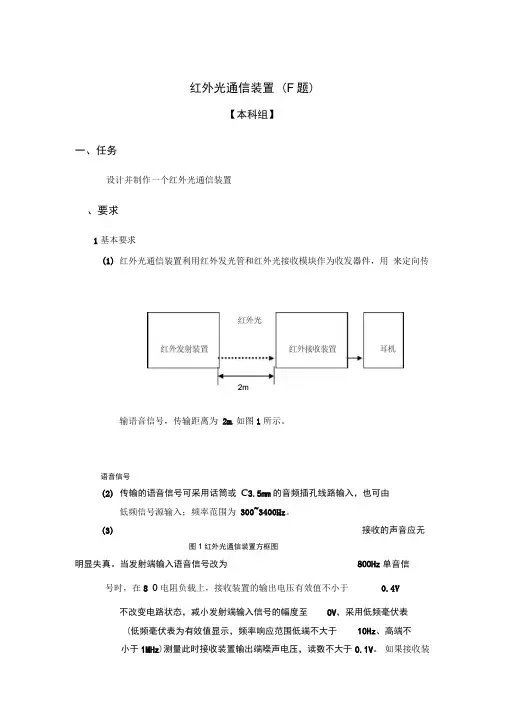

图1 红外光通信装置方框图当发射端输入语音信号改为800Hz单音信号时，在8Ω电阻负载上，接收装置的输出电压有效值不小于0.4V不改变电路状态，减小发射端输入信号的幅度至0V，采用低频毫伏表(低频毫伏表为有效值显示，频率响应范围低端不大于10Hz、高端不小于1MHz测量此时接收装置输出端噪声电压，读数不大于0.1V。
