下承式钢桁架桥施工监控要点分析
桥梁工程架梁施工监控要点及注意事项
桥梁工程架梁施工监控要点及注意事项一、架梁工程监理要点1. 预控内容1.1 检查施工组织设计是否已经编制完成并经审查和批准。
1.2 检查开工报告是否已经批准。
1.3 检查劳动力组织情况，是否已经满足施工要求。
检查是否制定了技术交底、作业指导书。
1.4 检查岗前技术交底培训记录，要有参加人员的签名。
1.5 检查关键岗位操作人员的资质证书。
1.6检查各种机械设备、仪器的合格证和检定、标定文件。
根据国家规定，架桥机、运梁车、提梁机必须经过国家技术监督部门认证，并经相关部门验收后，获得许可证后方可投入使用。
1.7 检查架桥机解体运输、拼装、调试及试验的现场记录。
尽可能见证空载和重载试验的过程。
见证架桥机运行的安全性、可靠性和稳定性是否符合要求。
1.8 见证劳动力组织、指挥方法、联络方式是否适应架梁作业。
1.9 检查预防安全的措施和制定的应急预案。
1.10 检查环保和文明施工措施。
二、主控内容1. 梁体质量梁体规格和梁体质量必须符合设计要求。
提梁装运时，监理工程师应仔细核对待架成品梁的合格证，检查梁体外观、梁长、编号等，查验梁场和架梁单位双方的交验单。
2. 支座检查2.1 支座安装前，应检查产品出厂合格证，必须符合设计要求和产品质量标准。
2.2 支座安装后，应检查固定支座及活动支座的安装位置必须与设计要求一致。
2.3 检查固定支座上下座板应互相对正，活动支座上下板横向应对正，纵向预留错动量应根据现场施工条件计算确定。
体系转换全部完成时的梁体支座中心应符和设计及验标要求。
2.4 检查和尺量支座锚栓埋置深度和螺栓外露长度必须符合设计要求。
3. 墩台检查架梁前，监理工程师应检查或见证墩台施工单位和架梁单位的交接测量记录，确认墩台支座中心线、支承垫石高程必须符合设计要求。
4. 梁体存放和运输监理工程师应做好两方面检查：检查梁体存放和运输支点位置必须符合设计要求，支点应位于同一个平面上，梁体同一端支点间相对高差不得大于2mm。
大跨度钢桁架连续梁桥施工及监控技术

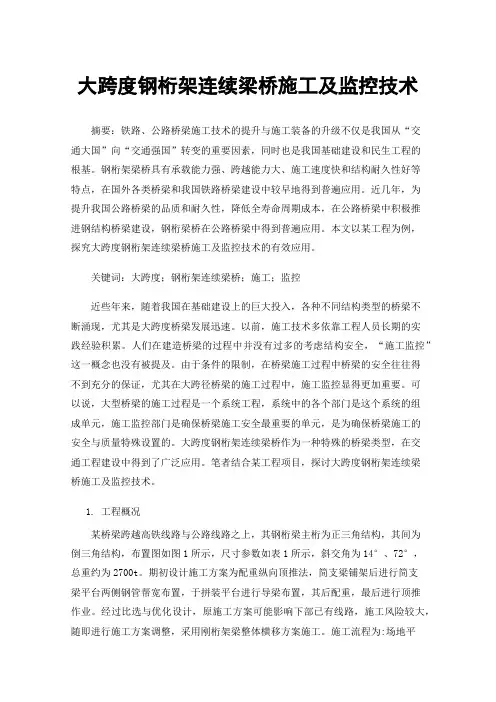

大跨度钢桁架连续梁桥施工及监控技术摘要：铁路、公路桥梁施工技术的提升与施工装备的升级不仅是我国从“交通大国”向“交通强国”转变的重要因素，同时也是我国基础建设和民生工程的根基。
钢桁架梁桥具有承载能力强、跨越能力大、施工速度快和结构耐久性好等特点，在国外各类桥梁和我国铁路桥梁建设中较早地得到普遍应用。
近几年，为提升我国公路桥梁的品质和耐久性，降低全寿命周期成本，在公路桥梁中积极推进钢结构桥梁建设，钢桁梁桥在公路桥梁中得到普遍应用。
本文以某工程为例，探究大跨度钢桁架连续梁桥施工及监控技术的有效应用。
关键词：大跨度；钢桁架连续梁桥；施工；监控近些年来，随着我国在基础建设上的巨大投入，各种不同结构类型的桥梁不断涌现，尤其是大跨度桥梁发展迅速。
以前，施工技术多依靠工程人员长期的实践经验积累。
人们在建造桥梁的过程中并没有过多的考虑结构安全，“施工监控”这一概念也没有被提及。
由于条件的限制，在桥梁施工过程中桥梁的安全往往得不到充分的保证，尤其在大跨径桥梁的施工过程中，施工监控显得更加重要。
可以说，大型桥梁的施工过程是一个系统工程，系统中的各个部门是这个系统的组成单元，施工监控部门是确保桥梁施工安全最重要的单元，是为确保桥梁施工的安全与质量特殊设置的。
大跨度钢桁架连续梁桥作为一种特殊的桥梁类型，在交通工程建设中得到了广泛应用。
笔者结合某工程项目，探讨大跨度钢桁架连续梁桥施工及监控技术。
1.工程概况某桥梁跨越高铁线路与公路线路之上，其钢桁梁主桁为正三角结构，其间为倒三角结构，布置图如图1所示，尺寸参数如表1所示，斜交角为14°、72°，总重约为2700t。
期初设计施工方案为配重纵向顶推法，简支梁铺架后进行简支梁平台两侧钢管帮宽布置，于拼装平台进行导梁布置，其后配重，最后进行顶推作业。
经过比选与优化设计，原施工方案可能影响下部已有线路，施工风险较大，随即进行施工方案调整，采用刚桁架梁整体横移方案施工。
钢桁架桥梁顶推法施工的控制要点
钢桁架桥梁顶推法施工的控制要点摘要：随着经济的快速发展，上世纪90年代初建设的高速公路已不能满足当下社会发展的要求；目前已建成“五纵十横”的国家高速公路骨架网，大多已进入车辆通行设计饱和阶段，出现交通缓行情况。
江浙沪已在15年前启动改扩建施工，我省也在8年前启动合宁高速的改扩建施工，改扩建高速公路和增设互通出入口是今后相当长一段时间的重要基础工作，其中桥梁的改扩建是高速改扩建的重中之重。
关键词：钢桁架桥梁跨高速顶推施工要点一、工程概况：为改善县城西部区域的内外交通条件，促进西侧区域的经济发展，在县城西侧新增怀宁西互通。
怀宁西互通采用A型单喇叭互通，其中互通区A匝道在AK1+454.3处采用1-70m简支钢桁架桥跨越G50沪渝高速；满足G50沪渝高速远期四改八方案实施空间。
桥下净空大于5.5m。
主桥全宽21.1m，跨径为70米钢桁架桥，先拼装、后焊接、再整体顶推的施工工艺，该工法在我省的营运高速施工中尚属首次。
新建钢桁梁桥立面图二、钢桁架桥技术参数（1）主桥下弦杆主桥有两榀钢桁架组成，钢桁架之间间距为20.3m。
（2）主桥上弦杆上弦杆采用箱型断面，高1.0m，宽0.8m，标准段顶板、底板厚24mm，腹板厚32mm，上弦杆节点处断面顶板、底板厚24mm，腹板厚36mm。
（3）腹杆腹杆断面分工字型和箱型两种，普通工字型腹杆宽800mm，高700mm，翼板厚36mm，腹板厚30mm。
（4）下平联横梁横梁间距为2.5m，分为节点横梁和普通横梁两种类型，均采用倒T型断面，横梁高1.4~1.55m，节点横梁腹板厚20mm。
（5）下平联纵梁主桥横向设置3道小纵梁，纵梁间隔 4.8m，纵梁腹板高 600mm，厚 12mm，底板尺寸为440×16mm，纵梁与横梁熔透焊处理。
（6）上平联桁架上平联采用钢管截面，节点横向连接采用φ600×14mm，K型横撑钢管采用500×10mm。
（7）桥面系桥面系采用正交异形板，顶板U肋加劲（厚8mm），U肋间距600mm。
讲义总结下承式简支钢桁架桥施工设计总体解析简支钢桁梁3
在交叉形的纵向联结系中，应计算由于主桁弦杆变形
或横梁变形所引起的联结系杆件的内力。
由于主桁弦杆变形或横梁变形所引起的联结系杆件的
内力，可按下列公式计算：
交叉形斜杆因弦杆变形而生的内力：
Nd
=
N A
× 1+ 2
Ad
Ad cos2 α sin 3 α + Ad
cos3 α
Ap
A
交叉形，当横梁兼作撑杆：
Nd
交叉形的腹杆体系
桥梁工程
交叉形上平纵联
桥梁工程
交叉形的腹杆体系
2、平纵联的计算 简支桁架桥的平纵联的计算图式是水平放置的简支铰
接桁架，其计算跨度或等于主桁跨度，或等于主桁上弦端 节点之间的距离。
平纵联所受的荷载包括：横向风力，列车横向摇摆 力，离心力(若是弯道桥)，由于弦杆变形所引起的力。
桥梁工程
纵梁跨中弯矩和梁端剪力影响线见下图 跨中恒载弯矩：
M p = p × Ω1
梁端恒载剪力：
Qp = p×Ω2
跨中活载弯矩：
M k = η(1 + μ)K1 × Ω1
梁端活载剪力：
Qk = η(1 + μ)K 2 × Ω2
(2)纵梁的应力计算 包括：弯曲应力、疲劳强度、剪应力
桥梁工程
桥梁工程
二、纵梁和横梁的计算
鱼形板应力计算和疲劳强度的验算如下：
σ = N0 ≤ [σ ]
A0
γ dγ n (σ max − σ min ) ≤ γ t [σ 0 ]
式中 A0 —鱼形板的净截面面积； [σ ] —鱼形板的容许应力；
[σ 0 ] —疲劳容许应力幅。
桥梁工程
每块鱼形板与纵梁翼缘连接所需的螺栓数：

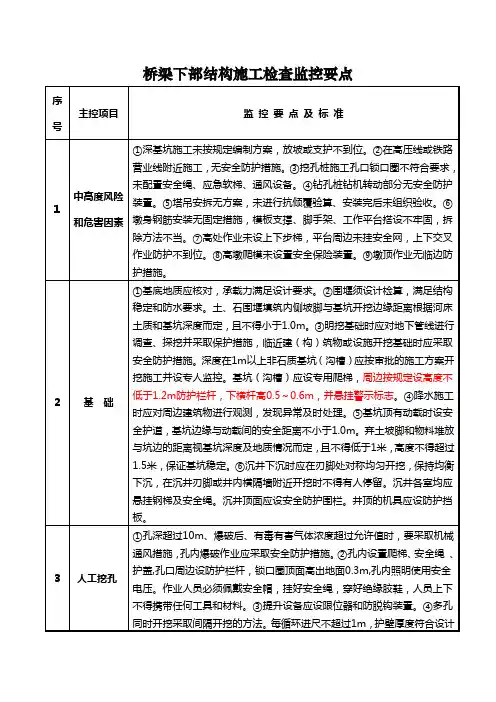

20桥梁下部结构施工检查监控要点
桥面系
①桥面铺装前，两侧设防护栏杆。②桥面作业时，桥下应设隔离区域，并派专人看守，严禁人员和车辆停留或通过。③工程列车通过的桥梁，应设临时避让设施，并派专人防护，设备物料不得侵限。④施工期间封闭桥头或专人看守，禁止车辆和人员通行。⑤施工车辆通行和浇注混凝土时，桥面要设专人指挥。⑥夜间施工应配备照明设备，满足施工使用。⑦临时电线路必须使用电缆线，严禁使用民用照明线或护套线。
3
人工挖孔
①孔深超过10m、爆破后、有毒有害气体浓度超过允许值时，要采取机械通风措施，孔内爆破作业应采取安全防护措施。②孔内设置爬梯、安全绳、护盖,孔口周边设防护栏杆，锁口圈顶面高出地面0.3m,孔内照明使用安全电压。作业人员必须佩戴安全帽，挂好安全绳，穿好绝缘胶鞋，人员上下不得携带任何工具和材料。③提升设备应设限位器和防脱钩装置。④多孔同时开挖采取间隔开挖的方法。每循环进尺不超过1m，护壁厚度符合设计要求，强度达到2.5MPa后方可继续开挖。⑤提升设备要经设计检算，方案要按规定报批，使用前应组织联合验收。
4
钻孔桩
①钻机安装稳固、护筒坚实不漏水、转动部分设安全防护装置、在高压线或营业线附近施工应有防触电和防倾覆措施。②停钻后，钻头提出孔外安全放置。③钻孔达到设计深度后核实地质情况。④泥浆池按规定设置防护栏杆和警示标志。夜间施工时在泥浆池护栏处挂设红色警示灯。⑤导管进行密封性试验、拉拔试验，防堵管措施到位。⑥钢筋笼吊点合理，不变形。无钢筋浮笼或短桩头情况。
7
墩台身
①脚手架高度超过2m时，须设上下步梯和作业平台，临边应设围栏和安全网。高处交叉作业设置防护棚。工作平台、脚手架不得集中堆载。当脚手架搭设超过10m或风力超过4级以上时，应对其稳定性进行检算，必要时增设缆风绳并锚固牢靠。②墩身钢筋安装应搭设临时支架固定，防止倾覆。③塔吊地基承载力应满足设计要求，基础满足抗倾覆要求。两台以上塔吊作业时，任何接近部位距离不小于2m。④起重设备的限位开关、卡环、钢丝绳等关键部位要进行定期检查。⑤超过10m的圆柱墩，应设缆风绳固定模板或钢筋笼。
浅析钢桁架分段拼装控制要点
浅析钢桁架分段拼装控制要点摘要：随着社会的不断进步，城市建设步伐不断加快以及国内汽车数量的持续增长，原有的城市道路已经不能满足出行的需求；高架桥作为缓解城市交通压力，提高道路运输效率的一种桥梁，但是涉及到跨高速以及航道等大跨径桥梁时，钢结构相比预应力混凝土桥具备总重量较小、施工高效快速、跨度大等优点，因此，钢结构高架桥正日渐成为高架桥建筑工程的首选。
考虑到钢结构桥现场拼装重的要性以及难度，本文从多个方面对120m钢桁架分段拼装的控制要点进行探讨。
关键词：120m钢桁架分段拼装控制1工程概况本工程位于苏州市吴江区北路，规划为吴江主城快速内环线的北环，我部钢桁架桥跨京杭运河三级航道，采用120m跨径下承式简支钢桁梁，横向分为四幅桥。
钢桁桥与京杭运河航道斜交约63°。
主桁采用变高三角桁架，节间长度为11.84m，共10个节间，结构全长120m。
主桁高度9~15.915m。
主线桥两片主桁架主心距18.3m，宽跨比为1/6.47，桥面宽度17.0m；辅道桥两片主桁主心距15.8m，宽跨比为1/7.49，桥面宽度14.5m。
2施工重难点1.江陵大桥钢桁架桥施工受京杭运河三级航道（封航不能超过4小时）的限制，只能采取顶推施工的方法。
2.钢桁架桥梁施工范围内临近河浜，周围绿化带较多，留给构件堆放的场地极为有限，车辆运输道路的转弯半径小，对大型吊机站位、大型平板车构件运输带来了较大的困难。
3.钢桁架桥梁跨越京杭运河安装，运河东西两侧的场地条件相差较大，且钢桁架桥梁施工时不得影响下方京杭运河通航，只能采取分段拼装分段顶推的方法。
4.本项目主桁架高强螺栓连接节点较多，对钢结构制作及拼装的精度要求较高。
且拼装时高空作业量大，施工安全风险较大。
3吊装前准备1.首先，构件进场后对其构件的编号进行检查，现场安装的顺序必须严格按照厂内预拼的次序；2.对构件的截面尺寸长度、焊缝质量以及表面油漆进行检查，待符合设计标准和Q/CR 9211-2015后，才能进行安装；3.严格按照专项施工方案检查吊耳的尺寸以及焊缝质量，必须符合要求后才能进行吊装；4.检查滑靴的加工情况，确保滑靴的加劲板满足受力的要求，并查看滑靴下口的聚四氟乙烯板(MGE)安装的正确性，以及MGE板的限位板是否安装；5.复查滑道梁的标高以及轴线位置，其确保不锈钢板的平整度；6.吊装前对工人利用BIM可视化进行安全技术交底，从构件吊装的顺序以及吊装需要注意的事项进行交底。
解析重载铁路128m下承式简支钢桁梁桥施工技术李伟超
解析重载铁路128m下承式简支钢桁梁桥施工技术李伟超发布时间：2021-10-29T06:29:26.579Z 来源：《基层建设》2021年第22期作者：李伟超[导读] 钢桁梁桥施工技术是现阶段我国工程项目中比较常见的一种施工技术，在保证工程项目施工质量和结构稳定性方面具有重要的作用中国建筑土木建设有限公司北京市 100000摘要：。
重载铁路是现阶段我国铁路运输的主要形式之一，随着经济的发展，重载铁路会在我国的经济发展和交通运输中发挥越来越重要的作用。
本文以重载铁路工程为主要研究对象，着重对重载铁路128m下承式简支钢桁梁桥施工技术进行了研究和分析。
关键词：重载铁路；施工技术；钢桁梁桥前言：现代科学技术水平的不断提高，使得我国的工程项目建设能够克服许多地势险要地区的施工条件，完成高难度的施工任务。
在这种背景下，越来越多的大跨度钢桥被应用到地势险要的铁路工程当中，对保障铁路工程的稳定性和安全起到了重要的作用。
对重载铁路128m下承式简支钢桁梁桥施工技术进行分析，能够为我国铁路工程的施工建设提供借鉴的经验。
一、重载铁路与钢桁梁桥施工技术（一）重载铁路重载铁路是主要用于运输原材料的铁路类型，能够利用大轴重货车或总重大的汽车来实现大量的原材料运输，节省货物运输时间和成本。
基于重载铁路的主要功能和价值，其在设计和施工中需要达到严格的施工技术标准，才能够保证重载铁路的运输安全。
重载铁路最初诞生于20世纪20年代的美国，我国的重载铁路起步较晚，但在现阶段的发展中已经取得了较为明显的成果，大秦铁路、山西中南部铁路通道等都是我国重载铁路的主要代表，在加强城市联系、促进城市和社会的发展中发挥着重要的作用[1]。
（二）钢桁梁桥钢桁梁桥从实质上来说，是一种结构的受力方式，能够通过空腹化的钢板桥梁结构形式，依据弯矩和剪力等，采用纵向联结系和横向联结系的方式，达到构建桥梁结构，保证桥梁结构稳定性的目的[2]。
钢桁梁桥主要由主桁、联结系和桥面系构成，按照主桁支承方式的不同，可以将其分为简支钢桁梁桥、连续钢桁梁桥和悬臂钢桁梁桥三种；按照桥面位置不同，可以将其分为上承式钢桁梁桥和下承式钢桁梁桥两种。
钢桁架梁桥顶推施工监控要点
钢桁架梁桥顶推施工监控要点作者：吴高杰来源：《科技风》2018年第34期摘要：顶推法施工钢桁架梁运用广泛，但顶推施工过程中具有梁体处于动态运动过程、结构经历多次体系转换、落梁就位精度控制难度大的特点。
本文以某钢桁架梁顶推施工为例，介绍了顶推施工在拼装支架及滑移轨道施工阶段、钢桁架拼装及滑移阶段的监控方法和要点，以期为同类型工程提供参考。
关键词：钢桁架梁；顶推法施工；施工监控1 概述钢桁梁桥由上弦杆、下弦杆、腹杆及连接系杆件组成，整体具有梁桥的受力特性，以受弯和受剪为主，而桁架内部杆件以受轴向力为主。
与实腹梁相比，节省材料，减轻结构自重，同时钢桁梁可做成较大高度，具有较大的刚度，增加了跨越能力。
桁架杆件在厂内预制，现场拼装，能够缩短建设工期、提高工程质量，是运用比较广泛的一种结构形式。
钢桁架梁桥由于其结构自重小、采用预制拼装施工的特点，在现场架设方法上，多采用顶推施工方案，桁架梁在跨越物附近的场地处逐段拼装成整体，通过千斤顶或者其他方式牵引梁段，在轨道上滑移前行，使梁体通过各临时墩墩顶或浮船，架设就位。
用顶推法施工桥梁，对所跨越线路、航道的交通影响小。
在城市高架桥、跨越铁路的桥梁、跨越航道的桥梁施工中，有明显优势。
但顶推施工梁体处于动态运动过程，结构往往经历多次体系转换，如何确保顶推过程安全平稳、梁体准确就位，是施工监控工作面临的挑战。
2 工程概况某跨河桥梁主桥采用78m带竖杆的华伦式三角形腹杆体系钢桁架梁，节间长度6.5m，主桁上弦采用直线形，主桁高度9.5m；两片主桁中心距11.2m，桥面全宽10.0m。
本桥采用步履式顶推施工方案，钢桁梁采用“杆件厂内制作→现场整体拼装→浮托顶推滑移”的整体施工思路。
施工流程如图2所示。
步骤1：拼装钢桁梁桥、安装滑移设备，钢桁架滑道上向前滑移步骤2：滑移至悬挑4节，浮托移动至第3节点下方，浮托排水上升，使钢桁架前端与轨道脱空步骤3：钢桁架继续滑移至对岸轨道，浮托注水离开步骤4：钢桁架前后端滑靴千斤顶的共同作用下向前滑移，直至滑移到设计位置并落梁3 施工特点分析该桥顶推施工梁体处于动态运动过程，发生三次体系转换，在浮船上浮拖的过程，受水流影响，梁体轴线易发生偏位，如何确保梁体能准确就位，对施工控制要求较高，难度较大。
120m下承式简支钢桁架桥设计分析
第17卷第6期2020年12月现代交通技术Modern Transportation TechnologyVol.17No.6Dec.2020 120m下承式简支钢桁架桥设计分析曹骏驹(江苏省交通工程建设局，南京210004)摘要：以新安京杭运河大桥主桥120m下承式简支钢桁架桥施工设计为例，设计中对主桥构造尺寸拟定(包含桁架高度、节间长度、斜杆倾角、主桁间距、各杆件及节点板厚度等)，通过midas Civil软件进行结构验算,发现原设计中部分杆件强度应力储备不足，通过深度分析，优化了构造尺寸。
结果表明：钢桁架各构件强度、整体稳定性、杆件稳定性、刚度和疲劳验算均满足规范要求，结构设计经济、耐久、安全可靠。
关键词：简支钢桁架；结构分析;疲劳验算；结构安全中图分类号：U442.5文献标识码：A文章编号：16729889(2020)06005704Design and Analysis of120m Through Simply Supported Steel Truss BridgeCAO Junju(Jiangsu Provincial Transportation Engineering Construction Bureau,Nanjing210004,China)Abstract:Taking the construction drawing design of120m through simply supported steel truss of the main bridge of Xin'an Beijing-Hangzhou Grand Canal Bridge as an example.In the design,the structural dimensions of the main bridge are determined(truss height，section length，inclined bar inclination，main truss spacing，the thickness of each member and gusset plate，etc.).Through midas Civil structural checking calculation，it is found that the strength stress reserve of some members in the original design is insufficient.Through depth analysis，the structural size is optimized.The results show that the strength,stability,overall stability,stiffness and fatigue of each member of the steel truss meet the requirements of the code, and the structural design is economical，durable，safe and reliable.Key words:simply supported steel truss；structural analysis；fatigue checking calculation；structural safety下承式简支钢桁架桥是常见的铁路桥梁之一,它具有自重轻、跨越能力强、建筑高度低、建设速度快等特点，可运用在工程抢险、航道整治等工程中。
钢桁架连续梁桥施工工艺及监控技术
钢桁架连续梁桥施工工艺及监控技术一、摘要结合某桥梁工程，分析了钢桁架连续梁桥的施工工艺与施工监控技术。
研究表明，钢桁架连续梁施工要按照钢桁梁制造安装、作业平台组拼、梁段吊装、钢桁梁架设、合龙段安装、现场焊接的工艺流程进行施工并加强施工过程监控监测，以保证横桁架连续梁工程质量达到设计要求。
二、引言在钢桁架连续梁桥工程施工中，要制定总体施工方案，仿真计算桥梁临时结构的相关参数，加强关键工序的施工技术控制，做好施工全过程的监控监测工作，以保证桥梁应力、线形、沉降等实测数据达到设计要求。
三、工程概况某桥梁工程为三跨变截面连续钢—混组合桁架桥，跨径330m，桥面宽43m，分左右两幅，中央分隔带宽1.5m，单幅宽20.75m。
主桥面板为现浇混凝土桥面板，厚为28cm，采用分段浇筑工艺，利用T形板和剪力钉连接钢桁架结构。
混凝土桥面板内设置预应力钢束，采用分批张拉施工技术。
主桥采用主跨140m的钢桁架连续梁，每个墩位采用48根钻孔灌注桩，桩长为70m。
四、钢桁架连续梁桥施工工艺及监控技术4.1、施工工艺4.1.1、桁片制造安装流程(1）结合本工程的设计要求，制作桥桁片，制作工艺流程为：制作单元件→涂装单元件→制作桁片→拼装双榀吊装桁片→焊接桁片→桥位防腐涂装。
(2）在制作钢桁架时，按照厂制预拱度设计胎架纵向各点标高，根据相关规范要求设计横向各箱梁底面标高[1]；钢桁架的下弦和上弦施工分别采用正拼法、倒拼法，其中两个单元件采用卧拼法。
4.1.2、作业平台组拼(1）在施工现场预制施工平台，采用钢管桩支撑平台，要求施工平台的刚度、强度和稳定性达到规范要求；预压处理作业平台，避免作业过程中出现不均匀沉降；在水上作业平台上预留出30～35cm，用于打顶调梁；在每个焊缝附近均安装临时支撑，防范施工安全风险。
(2）调整梁段，固定作业平台，焊接作业平台的杆件，加强焊接质量控制。
(3）上弦作业平台固定在上弦接口处，采用吊篮形式；下弦作业平台预留出桥位，采用护栏形式。
浅析下承式钢筋混凝土系杆拱桥安装线形控制
浅析下承式钢筋混凝土系杆拱桥安装线形控制承式钢筋混凝土系杆拱桥是一种特殊的桥梁结构，其设计和施工需要高度的技术水平和严格的标准控制。
其中，安装线形控制是保证桥梁质量的重要环节，下面将对其进行浅析。
安装线形控制是指在桥梁的安装过程中，利用激光控制系统、高精度测量仪器等现代工具，对桥梁的线形进行精确测量，以保证桥梁的水平度、竖直度、线形等工程参数满足设计要求。
这一过程需要依照严格的控制标准和程序进行，其中包括以下三个方面。
首先，需要制定科学合理的控制方案，即确定桥梁的测量方法、测量精度、测量频次等。
根据具体的施工条件和工程要求，确定适用的技术手段和测量仪器，设计出可行的测量方案和程序。
在方案制定过程中，需要考虑到桥梁的尺寸、形状、周边环境、施工季节等因素，确保测量方案科学合理、可操作可靠。
其次，需要通过现代工具进行准确的测量。
这一过程需要依靠先进的激光控制系统、室内建筑定位系统、GPS全球定位系统等高精度测量仪器，以取得精确的测量数据。
其中，激光控制系统是关键工具之一，通过发射激光束，利用精密测量仪器对桥梁进行三维测量，并将测量数据转换成计算机图形，以便于对数据进行处理和分析。
最后，需要对测量数据进行分析，以确保桥梁的线形控制符合设计要求。
在分析过程中，需要针对测量数据的误差来源进行分析，对误差进行校正，最终得出准确的线形数据。
在此基础上，进行工程验收，对桥梁的线形、水平度、竖直度进行全面检查，确保施工质量符合规定。
总之，安装线形控制是承式钢筋混凝土系杆拱桥施工中至关重要的一环，需要科学合理的控制方案和测量程序，以及精密的测量仪器和方法，最终得出准确的线形数据，保证桥梁工程质量。
桥梁下部结构施工质量控制要点
桥梁下部结构施工质量控制要点环球市场施工技术/-189-桥梁下部结构施工质量控制要点胡金定江西省天久地矿建设工程院路桥工程分院?摘要：在桥梁下部结构的施工中，灌注桩钢筋笼的保护层厚度控制、成桩桩径的保证、桩头混凝土的质量、桩头的剔凿、钢筋的加工精度、钢筋的防锈、墩柱的质量控制等问题一直是桥梁施工中的重点和难点。
如何把桥梁下部结构的质量进一步提高，是保证桥梁下部结构施工质量的重要因素，基于此，本文对于桥梁下部结构施工质量控制要点进行了分析，希望对以后的具体工作起到实际的参考作用。
关键词：桥梁；下部结构；质量引言桥梁下部结构是指对桥梁上部结构起到支撑作用的基础结构，同时将上部结构以及桥面交通荷载传递至地基的桥梁基础、桥台以及桥墩的总称。
桥梁的下部结构在桥梁结构中起主要支撑作用是确保桥梁整体安全的重要结构。
因此施工阶段是桥梁建设中极其重要的一个阶段，认真做好桥梁工程的施工质量保证措施，对于保证施工的顺利进行以及预期目标的实现具有重要的意义。
1、桥梁下部结构施工要点1.1承台施工桥梁承台的施工是整个桥梁工程施工的重要环节，设计人员应根据承台基坑支护的特点，制定科学可行的钢板桩支护方案，应尽量采用受力简单的支护结构，这样才能既节约施工成本，又达到基坑支护安全稳定的目标。
一般来说，钢板桩支护的施工工艺比较成熟，所需材料也较少，能大幅节约工程造价，而且钢板桩在拆除后能循环使用，施工花费的时间也相对较少。
承台的开挖作业量较大，应当主要采用机械作业，人工作为辅助，当基坑挖掘的深度符合设计要求时，应及时清除桩头周边的垃圾。
桩头的开凿工作完成后，应进行钢筋的安装工作，首先应保证垫层的干净整洁，然后根据设计方案的要求检查钢筋的数量、顺序，并作好记录。
最后，在绑扎钢筋时应确保钢筋绑扎的牢固性及位置的准确性。
承台模板的安装也是必不可少的工序，在安装过程中，应沿着控制线由低到高进行，一旦发现有缝隙，应当及时用胶带堵住缝隙，以免出现漏浆的现象。
钢结构桁架加固修复监理重点
钢结构桁架加固修复监理重点摘要：本文对钢结构桁架加固修复过程中监理的控制要点进行了总结，可供监理同仁参考。
关键词：钢结构桁架加固；监理控制1.工程概况忻州某铝厂赤泥输送管道支撑钢结构桁架加固工程，桁架长度720米，宽度4.5米，高度3.7米；具体要求为钢结构桁架加大截面、节点补强焊接、结构防腐、支撑部位加强保护。
本工程加固时正值冬季，温度一般为-5℃～-23℃。
2.施工准备2.1监理人员熟悉图纸和相关规范图集，并对加固现场进行勘查，参加业主组织的设计交底和图纸会审。
2.2审查施工方案的可操作性、安全性以及如何保证施工质量的措施。
审查施工单位的质量、安全保证体系是否符合要求，审查焊工资格证、吊装作业的相关许可证件有效性，审核施工临时用电方案和冬季施工方案。
2.3对报验的施工机具及测量仪器进行检查落实。
根据施工现场条件，加固单位自备两台100千瓦柴油发电机组提供施工用电，施工用水使用PVC管道从甲方提供的水源接至施工现场。
2.4审查进场报验的Q235钢材、焊接材料、螺栓、涂装材料的出厂合格证明书及相关质量保证资料。
3.施工阶段3.1严格工序报验制度，加强过程质量控制。
3.1.1对于原结构的锈蚀部位和新增构件的锈蚀部分，采用电动砂轮机进行打磨除锈，要求达到Sa2.5级标准。
监理检查合格后方可进行下道工序。
3.1.2要求加固单位对原有桁架构件、节点尺寸进行复核，保证新增构件的尺寸与原构件配合精确；在原有构件上标注新增构件安装位置线。
监理复核测量结果的真实性。
3.2焊接节点板3.2.1下料：监理根据设计图纸和现场实际检查节点板尺寸，切割下的半成品必须自然冷却、清理切口挂渣，并采用锤击的方式消除切割内应力。
对切好的节点板进行编号，码放整齐，避免使用时混乱。
3.2.2焊接：清理原构件上焊接部位的防腐和锈蚀，露出金属光泽，焊接顺序应为左右对称焊接，不能顺序焊接，避免产生焊接应力和变形。
应该使用直径小于4mm的焊条进行作业，每次焊缝高度不超过4mm。
下承式钢桁架桥施工监控要点研究
下承式钢桁架桥施工监控要点研究钢桁架桥是一种常用的桥梁形式，由于其具有自重轻、强度高、施工快等优势，因此在现代桥梁建设中广泛应用。
为了确保钢桁架桥的施工质量，需要对其进行全程监控。
本文将探讨下承式钢桁架桥施工监控的要点。
1.施工前期的桥梁测量：要对桁架桥的地基、桥墩、墩台等进行详细的测量，确保施工的准确性和工程质量。
2.材料及焊接质量：钢桁架桥的材料及其焊接质量直接影响到桥梁的强度和稳定性。
因此，在施工监控中要注意对材料的检验和焊接工艺的监控，防止出现质量问题。
3.桁架吊装和安装：在桁架吊装和安装过程中，要严格按照设计图纸的要求进行操作，避免出现误差和失误。
同时，要保证吊装设备的安全可靠，避免发生事故。
4.钢桁架的调整和校正：在安装完成后，要对钢桁架进行调整和校正，以确保各构件的精度和位置符合要求。
特别是在大跨度桥梁施工中，调整和校正工作非常重要。
5.桥面铺装和护栏安装：桥面铺装和护栏安装是桥梁的最后一道工序，也是关系到桥梁使用寿命和安全的重要环节。
在施工监控中，要注意材料和工艺的质量控制，确保桥面平整，护栏安全可靠。
6.现场监控设备的安装：在施工过程中，要安装监控设备，实时监测施工情况和工程质量。
监控设备可以包括摄像头、振动传感器、应力传感器等，可以对桥梁的实际情况进行监测和记录。
7.施工过程的记录和整理：在施工监控中，要对施工过程进行记录和整理，保存相关资料和证据。
这对于后期的验收和维护工作非常重要。
最后，需要强调的是，钢桁架桥的施工监控是一项复杂的工作，需要多个技术和专业进行配合。
只有全面、准确的监控才能确保钢桁架桥的施工质量和安全。
下承式城市钢桁架桥上部结构设计与分析
下承式城市钢桁架桥上部结构设计与分析摘要：钢桁架桥梁主要用于铁路桥梁、公路桥梁和城市桥梁，但在城市道路和高速公路，钢桁架桥梁的使用有许多特殊的优点，例如，安装速度快，满足当今的需要快，交通拥挤，可以添加公路和城市景观。
关键词：钢桥；桁架桥；桥梁设计；城市桥梁钢桁架桥主要用于铁路桥、公路和城市道路，但在公路和城市道路上具有特殊的优势。
在高速公路领域，特别是城市道路中，钢桁架桥梁的架设速度快，既能满足当今快速、繁重的交通需求，又能保证最短的交通中断时间。
同时，钢桁架桥也可以为城市和高速公路增添景观。
一、下承式钢桁架桥的施工监控原则1．准确选择监测方法。
钢管混凝土钢桁架桥施工过程中，许多参数的影响下，主要参数的影响，如温度、负载、体重和刚度，数值设计理论，数值的假设理想的值应该是理论，为了避免因为不准确造成的参数选择的大差距的理论价值和实用价值，因此，应在实际施工过程中，应对上述参数进行动态预测和识别，如果在参数设计过程中出现误差，应适用于提出的修改，由设计人员对一般误差进行优化调整。
具体来说，施工企业应对施工状态下的应力、位移应变理论值与实测值进行分析比较，准确分析设计参数的影响，有效识别设计参数可能存在的误差。
同时，还应对设计参数进行预测。
根据施工方的工作经验和以往的设计参数，应采用合适的预测方法预测未来设计参数可能出现的误差量。
此外，在施工控制过程中，还应对设计参数进行优化和调整。
通过线性规划，未来的高度梁部分和梁的垂直模具部分应该进行调整，以确保时间的桥是一致的设计状态，因此压力在整个施工过程保持在安全范围内。
2.参数误差控制。
为了有效地控制桥梁的目标，施工过程中可能出现的参数误差应及时纠正，受力和线形应在标准要求之内。
有效需求，应保证结构的安全施工的过程中，桥梁应力符合设计要求后，以反映应力条件，确保表面压力数值的国家和在规定的业务范围内，价格下降的时候，压力会产生更大的变化，关键应进行压力监测。
大跨度片式结构钢桁架工程施工质量和安全监理控制要点
大跨度片式结构钢桁架工程施工质量和安全监理控制要点摘要：针对某工程项目大跨度钢桁架结构特点和施工难度，本文介绍了大跨度钢桁架、整体滑移和提升、提升平台设计等关键技术，并详细介绍了监理在施工过程中应注意的要点，保证了工程质量和施工安全，为此类大跨度钢结构工程的监理提供了一定的参考。
关键词：大跨度片式结构、钢桁架施工质量和安全、监理控制要点一、结构特征1、超限结构该工程钢桁架构件设计尺寸（均为H型钢），桁架上、下弦：1000 X550X45X50；桁架斜撑：600X550X45X45；桁架立柱：500X550X30X30；由于该工程单榀钢桁架尺寸和重量均超过《交通运输部令2016年第62号》的相关规定。
施工单位加工时，将钢桁架分为12段运输至现场，桁架各段先平面形式进行拼装焊接，再整体滑移翻身、提升。
2、桁架平面内、外变形较大根据《某工程桁架提升专项施工方案》专家论证会意见，应做好平面桁架的平面内、外变形控制，防止桁架翻身过程中出现扭曲变形，选用临时加固杆件与主桁架上弦杆件焊接，以满足变形控制要求。
二、施工质量、安全控制要点大跨度片式桁架整体提升工作的重难点是如何保证桁架从平面翻转到立面的过程中不变形以及如何解决高空提升就位固定的危险性问题。
为了解决这个“庞然大物”的提升难题，确保安全、顺利完成整体结构对接，由总包、分包、设计、监理等单位组成专家组，对提升方案进行计算分析和反复论证，决定采用“超大型构件液压同步提升技术”，利用4点液压进行立面翻转，再利用2点液压整体提升的方案。
为了保证桁架在翻转过程中整体桁架不发生扭转变形，采用了桁架两端设置加固杆件，桁架平面外设置加固措施，在翻转过程中采用电脑控制系统严格控制翻转速度，且利用全站仪全过程跟踪测量。
（一）提升工程实施前，监理应对下述内容进行检查确认，满足条件方允许进行提升作业：1、方案审批；2、提升控制点测量数据收集；3、提升结构安装焊接自检合格；4、提升措施类项目自检合格；5、提升结构UT检测合格；6、提升支撑系统安全措施自检合格；7、提升系统高空安全平台、钢丝绳等防护措施自检合格；8、提升设备已报验；9、提升结构已脱胎完毕，试提升完成；10、提升外部条件、天气状况等符合方案要求。
讲义总结下承式简支钢桁架桥施工设计总体解析简支钢桁梁2
桥梁工程
横向风力对桥面系、桥面和火车与主桁的重叠
桥梁工程 ③横向风力的计算 a. 横向风力等于风荷载强度和受风面积的乘积。 W 按照 b.风荷载强度 W 计算或选取：桥上无车时， 《铁路桥梁钢结构设计规范》(TB10002.2-2005)规定计 算，单位为Pa；当桥上有车时，风荷载强度按 W 的80% 计算，并不得大于1250Pa。由于弦杆在列车荷载下所受内 力相当大，对弦杆内力最不利的组合一般都是桥上有车时 的情况，所以在计算弦杆内力时所用的风荷载强度可按桥 上有车时计。在标准设计中，风荷载强度按下列规定：桥 W2 = 2200Pa。 W1 = 1250Pa ；桥上无车时， 上有车时， c. 风力强度 桥上有车时平行弦下承式桁架桥上、下平纵联所受的 风力强度(单位长度上的横向风力)计算：
I 2 / l2 M2 = M • ∑I /l
桥梁工程 特别说明： (1)制动力或牵引力的大小，按列车竖向静活载重量(相 应于主力作用下求各该杆件内力时的活载)的10％计算。 但当与离心力或列车竖向动力作用同时计算时，其值按竖 向静活载的7％计算; (2)双线桥应采用一线的制动力或牵引力；三线或三线 以上的桥应采用两线的制动力或牵引力，按此计算的制动 力或牵引力不考虑双线竖向活载进行折减的规定。制动力 或牵引力作用在轨顶以上2m处；采用特种活载时，不计 算制动力或牵引力。
桥梁工程
5 制动力作用下的主桁杆件内力计算
列车在桥上行驶时因制动或加速而产生制动力或牵引 力，它们是纵向水平力。 制动力经由纵梁传给四根附加的短斜杆(为传递制动力 而加设的杆件，称制动撑杆)经
O 及 O′ 点由平纵联斜杆
传至主桁节点，最后由下弦杆传给固定支座。因此，每片 主桁的下弦杆将承受附加制动力(随制动力方向的不同， 其值可为拉力或压力)。其主桁节点的标注和制动力的传 递及弦杆内力见下图所示。
桁架桥监控方案
桁架桥监控方案引言随着城市发展和交通网络不断完善，桁架桥越来越成为现代城市的重要交通设施。
然而，桁架桥的使用和维护也面临着一系列的挑战。
其中之一就是桁架桥的监控。
为了确保桁架桥的安全性和可靠性，需要建立一套有效的桁架桥监控方案。
本文将介绍一个基于网络摄像头的桁架桥监控方案。
1. 监控摄像头的选择在桁架桥监控方案中，选择合适的监控摄像头非常重要。
以下是一些选择监控摄像头的关键因素：1.1 分辨率选择具有较高分辨率的监控摄像头可以保证监控图像的清晰度和细节。
高分辨率的摄像头能够提供更多的图像信息，方便对桁架桥进行监测和分析。
1.2 视角选择具有适当视角的监控摄像头可以确保监控范围的完整性。
视角过小可能会导致盲区，无法全面监测桁架桥的情况。
1.3 防护等级桁架桥的环境通常较为恶劣，需要选择具有足够防护等级的监控摄像头。
例如，具有防水、防尘和防震等功能的摄像头能够适应各种复杂环境，确保系统的稳定性和可靠性。
2. 监控系统的设计设计一个高效可靠的桁架桥监控系统需要考虑以下几个方面：2.1 摄像头布局摄像头的布局对监控系统的效果至关重要。
在桁架桥的监控方案中，需要根据桥梁的形状和长度合理布置摄像头，以实现对整个桁架桥的全面监测。
2.2 视频图像传输桁架桥监控系统需要将摄像头获取到的视频图像传输到监控中心。
传输方式可以选择有线或无线传输，具体取决于桁架桥的地理环境和监控需求。
无论是有线还是无线传输，都应保证图像传输的稳定性和实时性。
2.3 数据存储和处理监控系统需要能够对获取的视频数据进行存储和处理。
存储可以选用硬盘录像机或网络存储设备，根据实际需求选择合适的存储容量。
而处理则包括对视频数据进行分析和提取关键信息，例如异常检测、结构变形分析等。
3. 监控系统的运行和维护为了保证桁架桥监控系统的可靠性和稳定性，需要进行系统的运行和维护工作。
以下是一些建议：3.1 定期维护定期维护可以及时发现和修复监控系统中的故障或问题。
135m下承式钢箱系杆拱桥成桥分析与施工监控（最终版）
135m下承式钢箱系杆拱桥成桥分析与施工监控（最终版）发布时间：2021-03-15T11:17:38.143Z 来源：《工程建设标准化》2020年23期作者：陈广杉，施海涛，吴玲玲[导读] 该项目为大跨度下承式钢箱系杆拱桥，为确保桥梁的体系转变后符合设计初衷，陈广杉，施海涛，吴玲玲安徽省路港工程有限责任公司安徽合肥 230022摘要：该项目为大跨度下承式钢箱系杆拱桥，为确保桥梁的体系转变后符合设计初衷，需对施工全过程进行监控。
采用Midas/Civil有限元分析软件建立计算模型，通过监控计算和仿真分析，对施工过程中的结构内力和位移进行有效地分析，计算和预测，控制大跨度拱桥的最终线形在设计允许的误差范围内，从而保证桥梁在全生命周期的安全性和耐久性。
关键词：钢系杆拱桥施工监控 Madis 有限元分析仿真计算1 工程概况某主桥结构形式为135m下承式钢箱系杆拱桥。
拱肋为等高度钢箱结构，拱肋立面线形为二次抛物线，跨度135m，矢高27.25m，两片拱肋间距22m。
拱肋宽度2m。
拱肋沿拱轴线方向设置横隔板。
桥面采用正交异性板。
两片拱肋间采用横撑连接，横撑为一字型式，全桥共4道。
吊索在拱桥横截面内横桥向布置4根吊杆，全桥共设置52根吊杆。
2、施工过程的精细化仿真计算2.1 设计符合性计算（1）计算模型正式施工前需对设计进行符合性计算，确保施工过程中的监控数据准确，本桥采用桥梁专业有限元软件Midas Civil 2019建模计算，拱肋、系梁、纵梁、横梁与横肋均采用梁单元模拟，吊杆采用只受拉的桁架单元模拟，全桥共划分705个节点，1040个单元，模型中各结构构件截面采用图纸中的截面尺寸，计算模型如图1所示。
图1 大桥主桥成桥模型（2）主要验算结果①拱肋、系梁应力验算结果1、基本组合下拱肋应力验算根据JTG D60-2015规范条款，基本组合下拱肋上缘最大压应力为122.0MPa，拱肋下缘最大压应力为74.1MPa。
