不对称短路故障分析与计算-课程设计报告
不对称故障的分析与计算
《电力系统分析》
不对称故障的分析与计算
水利与建筑工程学院
电气与动力实验室
1、不对称短路分析与计算
一、实验目的
1、掌握运用Matlab进行电力系统仿真实验的方法；
2、理解导纳矩阵、阻抗矩阵及其求解方法；
3、掌握不对称短路的分析和计算方法；
4、学会编写程序分析不对称故障。
二、预习与思考
1、用Matlab对基本的矩阵进行运算。
2、导纳矩阵、阻抗矩阵有何关系，如何求取阻抗矩阵？
3、不对称短路有哪些，它们的边界条件分别是什么，如何形成它们的复合序网络图？
4、如何用程序实现不对称短路的计算？
三、系统网络及参数
图1 系统网络图
表1 元件参数及阻抗
四、实验步骤和要求
1、根据以上网络和参数，编写程序进行下列故障情况下的故障电流、节点电压和线路电流的计算。
（1）通过故障阻抗Z f=j0.1p.u., 节点3发生三相短路；
（2）通过故障阻抗Z f=j0.1p.u.,节点3发生单相接地短路；
（3）通过故障阻抗Z f=j0.1p.u.,节点3发生相间短路；
（4）通过故障阻抗Z f=j0.1p.u.,节点3发生两相接地短路。
五、实验报告
1、完成下表2-表9。
表2 节点3发生三相对称短路时的故障电流
表3 节点3发生三相对称短路时各节点电压
表4 节点3发生单相短路时的故障电流
表5 节点3发生单相短路时各节点电压
表6 节点3发生相间短路时的故障电流
表7 节点3发生相间短路时各节点电压
表8 节点3发生两相接地短路时的故障电流
表9 节点3发生两相接地短路时各节点电压
2、书面解答本实验的思考题。

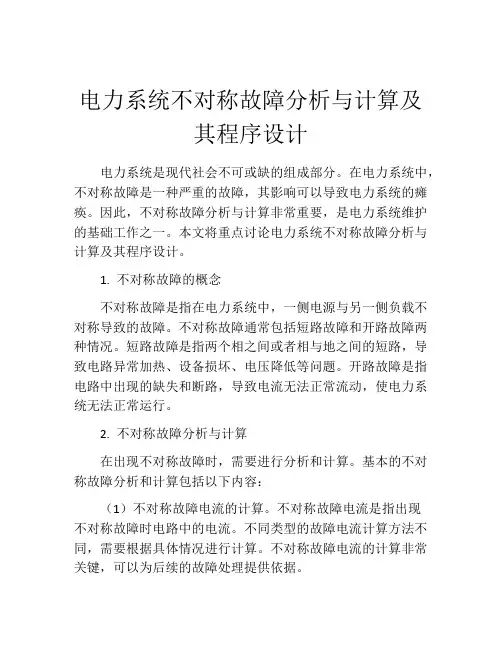

电力系统不对称故障分析与计算及其程序设计
电力系统不对称故障分析与计算及其程序设计电力系统是现代社会不可或缺的组成部分。
在电力系统中，不对称故障是一种严重的故障，其影响可以导致电力系统的瘫痪。
因此，不对称故障分析与计算非常重要，是电力系统维护的基础工作之一。
本文将重点讨论电力系统不对称故障分析与计算及其程序设计。
1. 不对称故障的概念不对称故障是指在电力系统中，一侧电源与另一侧负载不对称导致的故障。
不对称故障通常包括短路故障和开路故障两种情况。
短路故障是指两个相之间或者相与地之间的短路，导致电路异常加热、设备损坏、电压降低等问题。
开路故障是指电路中出现的缺失和断路，导致电流无法正常流动，使电力系统无法正常运行。
2. 不对称故障分析与计算在出现不对称故障时，需要进行分析和计算。
基本的不对称故障分析和计算包括以下内容：（1）不对称故障电流的计算。
不对称故障电流是指出现不对称故障时电路中的电流。
不同类型的故障电流计算方法不同，需要根据具体情况进行计算。
不对称故障电流的计算非常关键，可以为后续的故障处理提供依据。
（2）故障影响分析。
不对称故障会对电力系统产生不同程度的影响，包括电压降低、设备故障、负荷损失等。
需要进行故障影响分析，为后续处理提供依据。
（3）电力系统稳态分析。
在不对称故障发生时，需要进行电力系统的稳态分析，分析电力系统受故障干扰后的运行情况，为后续处理提供可靠的指导。
3. 不对称故障计算程序设计对于电力系统不对称故障计算，可以设计相应的计算程序，以提高计算效率和准确性。
根据不同的故障情况和计算需求，可以设计不同的计算程序。
一般而言，不对称故障计算程序应包括以下部分：（1）输入信息。
输入信息主要包括电路图、电力系统参数、故障类型等。
输入信息的准确性对计算结果具有重要的影响。
（2）故障电流计算。
根据输入的电路图和电力系统参数，计算不对称故障电流。
不对称故障电流是不对称故障计算的基础。
（3）故障影响分析。
根据不对称故障电流，计算电力系统电压降低、设备故障等影响，预测故障对电力系统的影响程度。
不对称短路故障分析与计算(电力系统课程设计)
不对称短路故障分析
02
不对称短路故障类型
单相接地短路
其中一相电流通过接地电阻，其余两 相保持正常。
两相短路
两相接地短路
两相电流通过接地电阻，另一相保持 正常。
两相之间没有通过任何元件直接短路。
不对称短路故障产生的原因
01
02
03
设备故障
设备老化、绝缘损坏等原 因导致短路。
外部因素
如雷击、鸟类或其他异物 接触线路导致短路。
操作错误
如误操作或维护不当导致 短路。
不对称短路故障的危害
设备损坏
短路可能导致设备过热、烧毁或损坏。
安全隐患
短路可能引发火灾、爆炸等安全事故。
停电
短路可能导致电力系统的局部或全面停电。
经济损失
停电和设备损坏可能导致重大的经济损失。
不对称短路故障计算
03
方法
短路电流的计算
短路电流的计算是电力系统故障分析中的重要步骤，它涉及到电力系统的 运行状态和设备参数。
不对称短路故障分析与 计算(电力系统课程设计)
contents
目录
• 引言 • 不对称短路故障分析 • 不对称短路故障计算方法 • 不对称短路故障的预防与处理 • 电力系统不对称短路故障案例分析 • 结论与展望
引言
01
课程设计的目的和意义
掌握电力系统不对称短路故障的基本原理和计算 方法
培养解决实际问题的能力，提高电力系统安全稳 定运行的水平
故障描述
某高校电力系统在宿舍用电高峰期发生不对称短路故障，导致部 分宿舍楼停电。
故障原因
经调查发现，故障原因为学生私拉乱接电线，导致插座短路。
解决方案
加强学生用电安全教育，规范用电行为；加强宿舍用电管理，定 期检查和维护电路。
不对称短路故障分析与计算(电力系统课程设计)
课程设计报告书
题目：不对称短路故障分析与计算
专 业:电气工程及其自动化
班 级：YYYYYYY班
学 号:YYYYYYYYY
学生姓名：YYY
指导教师:YYY老师
20XX年X月X日
电力系统分析课程设计
题目：不对称短路故障分析与计算（手算或计算机算)
一、原始资料
T4
T3
T2
T1
1、发电机参数已经给定。
4
短路点正序标幺值为：
短路点负序标幺值为：
短路点零序标幺值为：
不对称短路的短路电流正序分量标幺值：
短路电流的标幺值：
短路电流的幅值：
短路冲击电流幅值:
短路点非故障相对地电压：
5 结果分析
5.1
电力系统产生短路的主要原因是供电系统中的绝缘被破坏。在绝大多数情况下，电力系统的绝缘的破坏是由于未及时发现和消除设备中的缺陷和维护不当所成的。例如过电压、直接雷击、绝缘材料的老化、绝缘配合不当和机械损坏等,运行人员错误操作，如带负荷断开隔离开关或检修后未撤接地线就合断路器等;设备长期过负荷,使绝缘加速老化或破坏；小电流系统中一相接地，未能及时消除故障;在含有损坏绝缘的气体或固体物质地区。此外在电力系统中的某些事故也可能直接导致短路,如电杆倒塌、导线断线等也会造成短路。
短路对电力系统的正常运行和电气设备有很大的危害，引起的后果是破坏性的，具体表现在:（1)短路点的电弧有可能烧坏电气设备，同时很大的短路电流通过设备会使发热增加，当短路持续时间较长时，可能使设备过热而损坏;（2）很大的短路电流通过导体时,要引起导体间很大的机械应力，有可能使设备变形或遭到不同程度的破坏。（3）短路时，系统电压大幅度下降，对用户工作影响很大（4）发生接地短路时，会产生不平衡电流及磁通，将在领近的平行线路内感应出很大的电动势。（5）短路发生后，有可能使并列运行发电机组失去同步，破坏系统的稳定，使电力系统瓦解，引起大片地区的停电。
不对称短路的分析和计算
不对称短路的分析和计算Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】目录摘要电力系统的安全、稳定、经济运行无疑是历代电力工作者所致力追求的，但是从电力系统建立之初至今电力系统就一直伴随着故障的发生而且电力系统的故障类型多样。
在电力系统运行过程中，时常会发生故障，且大多是短路故障。
短路通常分为三相短路、单相接地短路、两相短路和两相接地短路。
其中三相短路为对称短路，后三者为不对称短路。
电力运行经验指出单相接地短路占大多数，因此分析与计算不对称短路具有非常重要意义。
求解不对称短路，首先应该计算各原件的序参数和画出等值电路。
然后制定各序网络。
根据不同的故障类型，确定出以相分量表示的边界条件，进而列出以序分量表示的边界条件，按边界条件将三个序网联合成复合网，由复合网求出故障处各序电流和电压，进而合成三相电流电压。
关键词: 不对称短路计算、对称分量法、节点导纳矩阵1电力系统短路故障的基本概念短路故障的概述在电力系统运行过程中，时常发生故障，其中大多数是短路故障。
所谓短路：是指电力系统正常运行情况以外的相与相之间或相与地（或中性线）之间的连接。
除中性点外，相与相或相与地之间都是绝缘的。
电力系统短路可分为三相短路，单相接地短路。
两相短路和两相接地短路等。
三相短路的三相回路依旧是对称的，故称为不对称短路。
其他的几种短路的三相回路均不对称，故称为不对称短路。
电力系统运行经念表明，单相短路占大多数，上述短路均是指在同一地点短路，实际上也可能在不同地点同时发生短路，例如两相在不同地点接地短路。
依照短路发生的地点和持续时间不同，它的后果可能使用户的供电情况部分地或全部地发生故障。
当在有由多发电厂组成的电力系统发生端来了时，其后果更为严重，由于短路造成电网电压的大幅度下降，可能导致并行运行的发电机失去同步，或者导致电网枢纽点电压崩溃，所有这些可能引起电力系统瓦解而造成大面积的停电事故，这是最危险的后果。
电气短路计算—不对称故障分析与计算-精品
2009届毕业生毕业论文（设计）任务书题目：电力系统分析教学软件的开发—不对称故障分析与计算部分专业：电气工程及其自动化班级：电气052学号：姓名：指导教师：2009年06月11日论文（设计）任务书论文（设计）任务与内容（论文要阐述的主要问题）实际电力系统中的短路故障大多数是不对称的，为了保证电力系统和它的各种电气设备安全运行，必须进行各种不对称故障的分析和计算。
分析计算不对称短路方法很多，目前实际最常用的方法是对称分量法。
而以对称分量法为核心的计算方法又可有解析法和计算机程序算法等，本论文的主要工作即介绍这两种计算方法。
解析法，是将微分方程代数化、暂态分析稳态化、不对称转化为对称并叠加完成不对称故障的分析与计算。
计算机程序算法是在形成三个序网的节点导纳矩阵后，对其应用高斯消去法求得故障端点等值阻抗，根据故障类型选用相应公式计算各序电流、电压，进而合成三相电流、电压。
最后本论文将对上述两种方法得出的结果做下比较。
本设计中只分析暂态过程中的基频分量。
论文（设计）完成后要提交的材料1、计算说明部分：本论文计算部分主要涉及标幺值计算，对称分量法及其在不对称短路的应用，不对称短路中电流、电压求解等。
2、图纸部分：本论文图纸主要涉及对称分量法的具体介绍，不对称短路中形成三序网络及复合序网图等。
专业负责人签章：2009年1月4日发题时间: 2009年1月5日完成时间: 2009年6月11日毕业设计开题报告书题目：电力系统分析教学软件的开发—不对称故障分析与计算部分专业：电气工程及其自动化班级：电气052学号：姓名：指导教师：2009年 3 月 3 日第1页研究的目的、意义及国内外发展概况短路问题是电力技术方面的基本问题之一。
在发电厂、变电站以及整个电力系统的设计和运行工作中，都必须事先进行短路计算，以此作为合理选择电气接线、选用有足够热稳定度和动稳定度的电气设备及载流导体、确定限制短路电流的措施、在电力系统中合理地配置各种继电保护并整定其参数等的重要依据。
电力系统不对称短路的分析与计算
Zb
Zc
K
即：不同类型的短路，相当于在短路点接一各相 阻抗值不同，中心点接地方式不同的三相负载！
1.2 不对称短路的特征
在任意某系统某点f发生不对称短路时
特征：短路点元件参数不对称 （三相阻抗不等） 运行参量不对称
（各相电压电流不对称）
？ 如何处理这种不对称特征？
f
U fb U fa
U fc c
b a
Ifa
Ifb
Ifc
Za
Zb
Zc
K
本章内容
1 不对称短路的特征 2 对称分量法 3 不对称短路的计算原理 4 各元件的正序、负序、零序参数（阻抗、
导纳） 5 各种不对称短路的短路电流和短路电压的
计算方法
2 对称分量法
2.1 正弦波的向量表示
u 2Usin(t )
u 2Usin(t )
2U
U U
a(0) b(0)
U a(0) , U a(0) ,
U c(0) U a(0)
Ia(0) Ib(0)
Ia(0) , Ia(0) ,
Ic
(0
)
Ia(0)
下标(0)表 示零序
显然，只需知道其中一 相的值，即可计算出其
他两相
2.5 三相不对称电流、电压的向量表示
I. 对称三相电流、电压向量：
2U C
三相负序电压向量
理解：正序和负序时相对而言的！
d轴
若为发电机
X
Z'
Y
X'
如：取XX’绕组为A相，则必
取YY’绕组为B相，ZZ ’绕组
Y'
为C相，则转子逆时针旋转时
产生的电压、电流的相序为
电力系统发生不对称短路故障分析
摘要电力系统发生不对称短路故障的可能性是最大的，本课题要求通过对电力系统分析不对称短路故障进行分析与计算，为电力系统的规划设计、安全运行、设备选择和继电保护等提供重要的依据。
关键字：标么值；等值电路；不对称故障目录一、基础资料 (3)二、设计内容 (3)1.选择110kV为电压基本级，画出用标幺值表示的各序等值电路。
并求出各序元件的参数。
(3)2.化简各序等值电路并求出各序总等值电抗。
(6)3.K处发生单相直接接地短路，列出边界条件并画出复合相序图。
求出短路电流。
(7)4.设在K处发生两相直接接地短路，列出边界条件并画出复合相序图。
求出短路电流。
(9)5.讨论正序定则及其应用。
并用正序定则直接求在K处发生两相直接短路时的短路电流。
(11)三、设计小结 (12)四、参考文献 (12)附录 (12)一、基础资料1. 电力系统简单结构图如图1所示。
图1 电力系统结构图在K 点发生不对称短路，系统各元件标幺值参数如下：（为简洁，不加下标*） 发电机G1和G2：S n =120MV A ，U n =10.5kV ，次暂态电动势标幺值1.67，次暂态电抗标幺值0.9，负序电抗标幺值0.45；变压器T1：S n =60MV A ，U K %=10.5 变压器T2：S n =60MV A ，U K %=10.5线路L=105km ，单位长度电抗x 1= 0.4Ω/km ，x 0=3 x 1, 负荷L1：S n =60MV A ，X 1=1.2，X 2=0.35 负荷L2：S n =40MV A ，X 1=1.2，X 2=0.35 取S B =120MV A 和U B 为所在级平均额定电压。
二、设计内容1.选择110kV 为电压基本级，画出用标幺值表示的各序等值电路。
并求出各序元件的参数（要求列出基本公式，并加说明）在产品样本中，电力系统中各电器设备如发电机、变压器、电抗器等所给出的都是标么值，即以本身额定值为基准的标么值或百分值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
信息工程学院课程设计报告书题目: 不对称短路故障分析与计算专业：电气工程及其自动化班级： 0312408班学号： *********学生姓名：わ- 深蓝指导教师：2015年06月05日信息工程学院课程设计任务书2015年 06 月18 日信息工程学院课程设计成绩评定表摘要在电力系统运行过程中，时常会发生故障，其中大多数是短路故障（简称短路），短路计算是电力系统最常用的计算之一。
不论选择、校验电气设备的性能,还是继电保护装置的整定计算,都需要进行短路计算。
因此分析与计算不对称短路具有非常重要意义。
无论是采用面向对象的VB语言实现短路计算,还是用MATLAB中的Simulink或Simpowersystems都要熟悉基本的计算原理，本课题将通过标幺值进行电力系统的计算分析。
关键字：电力系统短路计算标幺值Abstract: Short-circuit calculation is one of the most commonly used calculation in power system. No matter choose, check the performance of the electrical device, or the setting calculation of relay protection, those all needs to be carry on short-circuit calculation. Whether using the VB language of object-oriented to achieve short-circuit calculation, or using MATLAB Simulink and SimPowerSystems all needs to be familiar with the basic principle of calculation and the subject by p.u. value calculation of power system analysis.Key words: power system short-circuit calculation Per-unit value目录摘要 (I)Abstract (II)1 设计背景 (1)2 参数分析 (2)2.1 发电机参数 (2)2.2 变压器T参数 (2)2.3 线路参数 (3)2.4 负载参数 (3)3 计算流程 (3)3.1 标幺值计算 (3)3.1.1发电机电抗 (3)3.1.3线路电抗 (4)3.1.4负载电抗 (4)3.1.5电动机电抗（近似值） (4)3.2带入数值计算 (5)3.2.1发电机电抗标幺值 (5)3.2.2变压器电抗值标幺值 (5)3.2.3线路电抗标幺值 (5)3.2.4负载电抗标幺值 (6)3.2.5电动机电抗标幺值 (6)4等值网络图 (7)4.1正序网络等值图 (7)4.2负序网络等值图 (7)4.3零序等值网络图 (8)5等值简化 (8)6 结果分析 (10)6.1短路可能产生的原因 (10)6.2短路可能造成的危害 (10)6.3 短路预防 (10)致谢 (11)参考文献 (12)1 设计背景所谓短路，是指电力系统正常运行情况以外的相与相之间或相与地（或中性线）之间的连接电力系统发生短路时，由于系统的总电阻抗大为减小，因此伴随短路所产生的基本现象是：电流剧烈增加，短路电流为正常工作电流的几十倍甚至几百倍，在大容量电力系统中发生短路时，短路电流可高达几万安甚至几十万安。
在电流急剧增加的同时，系统中的电压将大幅度下降。
短路的原因：发生短路故障的原因主要是电气设备载流部分的绝缘损坏。
引起绝缘损坏的原因各种形式的过压（例如遭到雷击）、绝缘材料的自然老化、直接的机械损伤等。
绝缘的破坏在大多数情况下是由于没有及时发现和消除设备中的缺陷，以及设计安装和运行维护不良所致。
运行人员带负荷拉刀闸或者检修后未拆除地线加上电压等误操作，也会引起短路故障。
短路对电力系统的正常运行和电气设备有很大的危害，引起的后果是破坏性的，具体表现在：（1）短路点的电弧有可能烧坏电气设备，同时很大的短路电流通过设备会使发热增加，当短路持续时间较长时，可能使设备过热而损坏；（2）很大的短路电流通过导体时，要引起导体间很大的机械应力，有可能使设备变形或遭到不同程度的破坏。
（3）短路时，系统电压大幅度下降，对用户工作影响很大（4）发生接地短路时，会产生不平衡电流及磁通，将在领近的平行线路内感应出很大的电动势。
（5）短路发生后，有可能使并列运行发电机组失去同步，破坏系统的稳定，使电力系统瓦解，引起大片地区的停电。
电力系统短路可分为三相短路、单相接地短路、两相短路和两相接地短路等。
三相短路的三相回路依旧是对称的，故称为对称短路。
其他的几种短路的三相回路均不对称，故称为不对称短路。
电力系统运行经验表明，单相短路占大多数，上述短路均是指在同一地点短路，实际上也可能在不同地点同时发生短路，例如两相在不同地点接地短路。
由于在电力系统中短路电流计算比较复杂，所以这次我们选择简单的单相接地短路进行计算分析，不仅可以为今后的学习、工作和生产提供一定的理论帮助，并且还可以巩固对电力线路短路的理解，为今后遇到相应的故障时能快速有效的解决。
同时通过对不对称短路电流计算我们可以：（1）选择和校验电气设备；（2）进行继保装置和自动装置的选型与整定计算；（3）分析电力系统的故障及稳定性能；（4）选择限制短路电流的措施；（5）确定电力线路对通信线路的影响。
2 参数分析2.1 发电机参数G1:为水电厂，额定容量110MVA ，85.0φcos N =,264.0"d =XG2、G3:为水电厂，额定容量25MVA,8.0φcos N =,13.0"d =XM:电动机（用电负载），2000KW,85.0φcos N=,起动系数为6.52.2 变压器T 参数T1： 额定容量16MVA ，一次电压110KV ，短路损耗86KW ，空载损耗23.5KW ，阻抗电压百分值U K %=10.5，空载电流百分值I 0%=0.9。
变压器连接组标号：Ynd11。
T2、T3：额定容量31.5MVA ，一次电压110KV ，短路损耗148KW ，空载损耗38.5KW ，阻抗电压百分值U K %=10.5，空载电流百分值I 0%=0.8。
变压器连接组标号：Ynd11。
T4：额定容量10MVA ，一次电压110V ，短路损耗59KW ，空载损耗16.5，阻抗电压百分比U K %=10.5，空载电流百分比I 0%=1.0。
变压器连接组标号：Ynd11。
2.3 线路参数LGJ-120：截面1202m ，长度100km ，每条线路单位长度的正序电抗km X /391.0)1(0Ω=，零序电抗)1(0(0)3X X =，每条线路单位长度的对地电容 km S /1092.2b 60(1)-⨯=。
LGJ-150:截面1502m ，长度100km ，每条线路单位长度的正序电抗km X /384.0)1(0Ω=，零序电抗)1(0(0)3X X =，每条线路单位长度的对地电容km S /1097.2b 60(1)-⨯= 2.4 负载参数容量8+6jMVA ，在基准容量B S =100MVA 下，负载负序电抗标幺值为X 0（2）=0.35，零序电抗标幺值X (0)=1.2。
3 计算流程3.1 标幺值计算3.1.1发电机电抗NBG *G P S 100%X X •=N ϕcos （1） 式中 %X G ：发电机电抗百分数，由发电机铭牌参数的%X 100X G "=⨯d ；B S ：已设定的基准容量（基值功率），单位A MV •； N P ：发电机的额定有功功率，单位MW; N ϕcos ：发电机额定有功功率因数。
3.1.2 变压器电抗NT BK *T S S 100%U X •=（2）变压器中主要指电抗，因其电抗T T R X >>，即T R 可忽略，由变压器电抗有名值推出变压器电抗标幺值为100%U S U U S X K NT 2NT 2B B *T••= （3） 式中 K U %：变压器阻抗电压百分数； B S ：基准容量，单位MV •ANT S 、NTU ：变压器铭牌参数给定额定容量，MV •A 、额定电压单位KV ；B U ：基准电压B U 取平均电压av U ，单位KV 。
3.1.3线路电抗l x 02BB*W U S X =(4) 式中 0x ：线路单位长度电抗； l ：线路长度,单位km ； B S ：基准容量，单位MV •A ；B U ：输电线路额定平均电压，基准电压av U U B =，单位KV 。
注意：因为W W R X >>，所以0R W ≈。
3.1.4负载电抗*L 2L2*LQ S U X = （5） 式中 U ：元件所在网络的电压标幺值； L S ：负载容量标幺值； *L Q ：负载无功功率标幺值。
3.1.5电动机电抗（近似值）NB*ML P S 6.51X ⨯=cos N ϕ （6） 式中 B S ：设定的基准容量，单位MV •A ； N P ：电动机额定的有功功率，单位MW ； N ϕcos ：电动机额定有功功率因数。
3.2带入数值计算3.2.1发电机电抗标幺值由公式（1）得204.085.0/110100264.0*)1(1=⨯=X ；416.08.0/2510013.0*)1(2=⨯=X ；416.08.0/2510013.0*)1(3=⨯=X ；正序电抗标幺值等于负序电抗标幺值等于零序电抗标幺值即：*)0(1*)2(1*)1(1X X X == *)0(2*)2(2*)1(2X X X == *)0(3*)2(3*)1(3X X X ==3.2.2变压器电抗值标幺值由公式（2）得656.0161001005.10*1=⨯=T X ；333.05.311001005.10*3=⨯=T X333.05.311001005.10*2=⨯=T X ；； 05.1101001005.10*4=⨯=T X ；正序电抗标幺值等于负序电抗标幺值等于零序电抗标幺值即：*)0(1*)2(1*)1(1T T T X X X == *)0(2*)2(2*)1(2T T T X X X == *)0(3*)2(3*)1(3T T T X X X == *)0(4*)2(4*)1(4T T T X X X ==3.2.3线路电抗标幺值由公式（4）得296.0115100100391.02*5=⨯⨯=X ；290.0115100100384.02*6=⨯⨯=X ；145.011510050384.02*7=⨯⨯=X ；正序电抗标幺值等于负序电抗标幺值等于零序电抗标幺值的三分之一即：*)0(5*)2(5*)1(53/1X X X ==； 888.03*)1(5*)0(5=⨯=X X ； *)0(6*)2(6*)1(63/1X X X ==；870.03*)1(6*)0(6=⨯=X X ； *)0(7*)2(7*)1(73/1X X X ==； 435.03*)1(7*)0(7=⨯=X X ；3.2.4负载电抗标幺值由公式（5）得61006100/68122*)1(=⨯+=L X ；负载负序电抗标幺值为35.0*)2(=L X ，零序电抗标幺值2.1*)0(=L X 。
