钢板围堰计算书汇总
单壁钢围堰计算书
单壁钢围堰计算书一、计算依据1、xxxxxx施工设计图;2、《钢结构设计规范》(GB50017-2003);3、水利水电工程钢闸门设计规范(SL74-95)4、《钢结构计算手册》二、工程概况本设计主要为xxxx大桥水中墩系梁施工用钢围堰,该项目共计12个水中墩,其中9#、12#—19#墩因系梁底标高较低,采用单壁钢围堰施工。
现场调查,施工最高水位为414米,根据各墩位系梁标高,确定三、主要技术参数1、现场调查,施工最高水位为414米;2、Q235钢[σ]=140Mp,[σw]=145Mp,[τ]=85Mp3、钢弹性模量Es=2.1×105MPa;四、围堰构造围堰采用单壁钢围堰,面板为8mm厚钢板,竖向背楞采用8号槽钢,间距400mm,竖向设置三道围檩,围檩使用I32b,对应围檩设置三道内支撑,每道支撑为4根φ140x5.5mm钢管。
封底混凝土厚1.5米,采用C20混凝土,采用水下多点灌注的方式。
五、计算过程(一)面板计算面板按支撑在围檩上的连续加筋板计算,横向取3.2米宽一条(一块板),竖向取全长7.9米,荷载为静水压力荷载。
简图如下:正面图侧面图荷载为静水压力,按水深7.6米考虑(水面标高414米,围堰底标高406.9米),则q=7.6x10=76KN/m2。
3、计算结果按上述图示与荷载,计算结果如下:(1)面板变形:(2)面板应力:通过以上两图,可以看到面板最大变形为 2.35mm,最大应力77Mpa,满足要求。
结论:面板采用8mm厚钢板刚度与强度满足要求。
(二)竖向背楞计算1、计算简图竖向背楞简化为支撑在围檩上的连续梁,计算简图如下:3002、计算荷载荷载主要为静水压力,Q=76KN/m2,竖肋间距400mm,荷载q=76/100x400=30.4N/mm3、计算结果根据上述图示及荷载,计算竖向背楞的结果如下:(1)下部0-3.7米内单元(采用2[8截面]Mmax=6.9105KNxmQmax=85.379KN[8的几何特性为:A=2x1020=2040 mm2A0=(80-2x8)x5x2+400x8=3840mm2I=1010000x2=2020000mm4W=25300x2=50600mm3σmax= M max /W=6.9105·106/50600=136.6N/ mm2<145N/ mm2τmax= Q max /A0=85379/3840=22.2N/ mm2<85N/ mm2 (12)上部3.7-7.9米内单元(采用[8截面]Mmax=3.06KNxmQmax=12.051KN[8的几何特性为:A=1020 mm2A0=(80-2x8)x5+400x8=3520mm2I=1010000mm4W=25300mm3σmax= M max /W=3.06·106/25300=120.9N/ mm2<145N/ mm2τmax= Q max /A0=12051/3520=3.4N/ mm2<85N/ mm2结论:竖肋上部4.2米采用[8,下部3.7米采用[8,满足要求。
钢板桩围堰设计计算书
钢板桩围堰设计计算书钢板桩围堰设计计算书1 ⼯程概况本⽅案陆地承台基坑开挖深度在3.0-5.0⽶之间,基坑开挖⽀护结构受⼒计算选择基坑最深、地质条件最差的最不利⼯况条件下进⾏受⼒计算。
本线路沿线地层以冲积、洪积、海积及海陆交互相沉积的粘性⼟、粉⼟、各类砂、软⼟为主,局部夹淤泥。
⼟层分层计算⼟压⼒,粘性⼟和粉⼟采⽤总应⼒法,即⽔⼟合算,强度指标采⽤快剪试验指标;对中、粗砂、碎⽯⼟,则应采⽤⽔⼟分算。
承台开挖⾼程范围内主要为⼈⼯填⼟、黏⼟、粉⼟,局部夹有淤泥质黏⼟,各⼟层已知条件:(1)⼈⼯填⼟:内摩擦⾓7? =?,粘聚⼒8kPa c =;(2)粘⼟:内摩擦⾓14?=?,粘聚⼒25kPa c =;(3)粉⼟:内摩擦⾓22?=?,粘聚⼒12kPa c =;(4)砂⼟:内摩擦⾓32?=?,粘聚⼒0kPa c =。
⼟的天然重度γ取319kN/m 。
⾮承压地下⽔位在地⾯下0.2~5.5处(承压⽔位不明)。
2 钢板桩围堰⽀撑结构受⼒计算2.1钢板桩围堰钢板桩围堰基坑开挖最⼤深度为5.0⽶,此类基坑承台最⼤⾼度为4.0⽶,设⼀道内⽀撑位于基坑底⾯以上3⽶,计算钢板桩围堰受⼒情况。
结合现场现有材料,拟采⽤WRU12a 钢板桩,其技术指标为:单根钢板桩宽B=600mm,⾼H=360mm,厚t=9mm,每⽶截⾯积A=147.3cm2,单根钢板桩每⽶的重量69.5kg,每延⽶墙⾝每⽶的重量115.8kg,每延⽶墙⾝钢板桩惯性矩Ix=22213cm4,每延⽶的截⾯模量(抵抗矩)Wx=1234cm3,取钢板桩的允许拉应⼒σ=140Mpa,允许剪应⼒τ=80 Mpa。
钢板桩长12m。
由于钢板桩刚度较⼩,需加强内⽀撑。
拟设置⼀道⽔平钢⽀撑,在距承台底⾯3.0m处设置,不设竖向⽀撑。
⽔平钢⽀撑采⽤I40b型⼯字钢,沿钢板桩内壁设置长⽅形围檩,并在四⾓设置加强斜撑。
考虑施⼯堆载,假设基坑顶部(地⾯)作⽤有⽆限均布荷载q1=10kN/m2;在桩顶平台距离钢板桩桩顶2.0m处的坑外作⽤有宽度为0.6m的局部荷载(汽车荷载及其它荷载总和)q2=80kN/m2。
钢板桩围堰计算书

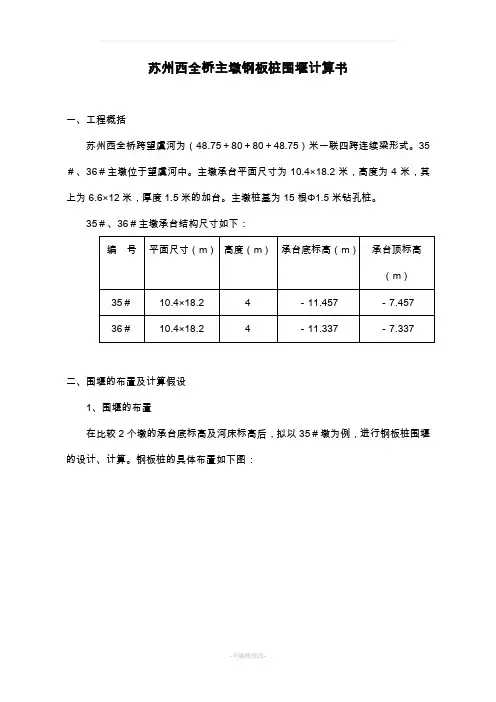

苏州西全桥主墩钢板桩围堰计算书一、工程概括苏州西全桥跨望虞河为(48.75+80+80+48.75)米一联四跨连续梁形式。
35#、36#主墩位于望虞河中。
主墩承台平面尺寸为10.4×18.2米,高度为4米,其上为6.6×12米,厚度1.5米的加台。
主墩桩基为15根Φ1.5米钻孔桩。
35#、36#主墩承台结构尺寸如下:二、围堰的布置及计算假设1、围堰的布置在比较2个墩的承台底标高及河床标高后,拟以35#墩为例,进行钢板桩围堰的设计、计算。
钢板桩的具体布置如下图:2、计算假设本计算中土层参数根据项目部提供的土层资料,按经验取值如下:围堰设计时计算水位按+2.0m 考虑。
三、钢板桩围堰设计 1、土压力计算本工程土压力计算采用不考虑水渗流效应的水土分算法,即钢板桩承受孔隙水压力、有效主动土压力及有效被动土压力。
以水位标高+2.0以基准,计算各高度点的水压力、有效土压力。
(1)、主、被动土压力系数黏 土:Ka =tg 2(45-220)=0.49, ka =0.7 Kp =tg 2(45+220)=2.04, kp =1.428粉 砂:Ka =tg 2(45-25.24)=0.414, ka =0.643 Kp =tg 2(45+25.24)=2.417, kp =1.555(2)、有效主动土压力的计算 a 、h =6.5m 时, Pa ’=0b 、h =8.8m (上)时,Pa ’=0.49×9.5×2.3-2×10.5×0.7=-3.99KN/m 2,取Pa ’=0h =8.8m (下)时,Pa ’=0.414×10×2.3-2×10×0.643=-3.338KN/m 2,取Pa ’=0c 、h =20.5m 时,Pa’=0.414×(9.5×2.3+10×11.7)-2×10×0.643=44.6 KN/m2 (3)、孔隙水压力的计算a、h=6.5m时,Pw=65 KN/m2b、h=8.8m时,Pw=88 KN/m2c、h=20.5m时,Pw=205 KN/m2(4)、土压力合力a、h=6.5m时,Pa=65 KN/m2b、h=8.8m时,Pa=88 KN/m2c、h=20.5m时,Pa=44.6+205=249.6 KN/m22、各施工工况及内力计算本围堰施工时,按上层支撑已安装,并抽水(吸泥)至待安装支撑下100cm 处,计算各支撑在各阶段可能出现的最大反力和钢板桩最大内力。
水中墩钢板桩围堰计算书
水中墩钢板桩围堰计算书一、 计算总说明1.计算水位取+2.5m。
2.钢板桩采用IV型拉森桩,长21m,重量75kg/m,截面模量W=2037cm3,允许应力为[σ]=180Mpa。
3.土质按图纸提供参数。
4.钢板桩中支撑不按等反力和等跨弯矩布置,依施工需要安排,即板桩按跨度不等的连续梁计算。
二、 入土深度验算本地质土层为两层较厚的亚粘土中夹了一层粉砂层,且粉砂层较薄,所以本围堰有较好的地质土层。
为安全起见,现按粉砂、细砂土质中不出现涌砂的情况来验算。
不出现涌砂情况时,如图所示基坑内抽水后水头差为h’,由此引起的水渗流,其最短流程为紧靠板桩的h1+h2,故在此流程中,水对土粒渗透的力,其方向应是垂直向上。
现近似地以此流程的渗流来检算坑底的涌砂问题,要求垂直向上的渗透力不超过土在水中的密度,故安全条件如公式所示:K s iρw=K s h’/(h1+h2)×ρw≤ρb式中:K s—安全系数;i—水力梯度;ρb—分别为水的密度及土在水中的密度,g/cm3ρw、ρb=(G-1)(1-n)其中G为土粒的比重;n为土的孔隙率以小数计。
土层按第④层土均质土层计算,入土深等数值见图1.地质剖面图,其中h’=11.7m、h1=10.7m、h2=7.3m、G=2.725g/cm3、安全系数取1.4:K s iρw=1.4×11.7/(7.3+10.7)=0.91ρb=(G-1)(1-n)=(2.725-1)(1-0.78/(1+0.78))=0.970.91<0.97满足要求。
三、 土压力计算按照静止土压力计算钢板桩后土压力:p0=K0rzK0—静止土压力系数,K0=1-sinθ’A点:p0a=r w×h=10×8.3=83kpaB点:p0a=K0(q+r’2h2)=0.778(83+9.4×5.3)=103 kpaC点:p0a= K0(q+r’2h2+r’3h3)=0.669(83+9.4×5.3+8.8×2.2)=102kpaD点:p0a=K0(q+r’2h2+r’3h3+r’4h4)=0.748(83+9.4×5.3+8.8×2.2+9.6×3.2)=137kp 四、 钢板桩计算钢板桩顶标高+4.5m,入土深度7.3m,设置四道支撑,各支撑的中心标高分别为+2.0m、-1.0m、-3.4m、-5.5m。
钢板桩围堰计算书

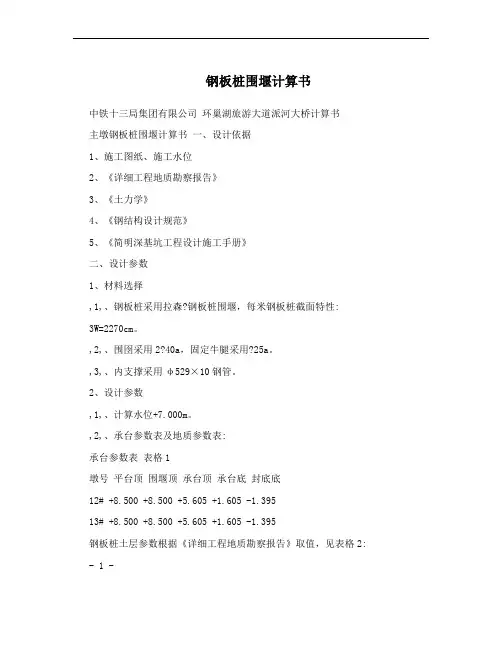

钢板桩围堰计算书中铁十三局集团有限公司环巢湖旅游大道派河大桥计算书主墩钢板桩围堰计算书一、设计依据1、施工图纸、施工水位2、《详细工程地质勘察报告》3、《土力学》4、《钢结构设计规范》5、《简明深基坑工程设计施工手册》二、设计参数1、材料选择,1,、钢板桩采用拉森?钢板桩围堰,每米钢板桩截面特性:3W=2270cm。
,2,、围囹采用2?40a,固定牛腿采用?25a。
,3,、内支撑采用φ529×10钢管。
2、设计参数,1,、计算水位+7.000m。
,2,、承台参数表及地质参数表:承台参数表表格1墩号平台顶围堰顶承台顶承台底封底底12# +8.500 +8.500 +5.605 +1.605 -1.39513# +8.500 +8.500 +5.605 +1.605 -1.395钢板桩土层参数根据《详细工程地质勘察报告》取值,见表格2: - 1 -中铁十三局集团有限公司环巢湖旅游大道派河大桥计算书地质参数表表格2-1序土层土层容重内摩擦角粘聚力备注 3号名称厚度 ,KN/m, ,。
, ,kPa, 1 粉土? 6.7 19.6 12.4 4.8 12# 2 粘土?1 3.7 20.2 11.6 98.7 12# 3 粉土? 4.6 20.0 11.9 18.4 12# 加权平均值 19.9 12.0 32.1 表格2-2序土层土层容重内摩擦角粘聚力备注 3号名称厚度 ,KN/m, ,。
, ,kPa, 1 粉土? 4.7 19.6 12.4 4.8 13# 2 软土? 2.3 18.2 3.5 16.5 13#粉质粘3 6.8 19.7 10.3 34.9 13#土?4 粉土? 1.2 20.0 11.9 18.4 13#加权平均值 19.5 10.0 21.3 3、强度检算控制指标- 2 -中铁十三局集团有限公司环巢湖旅游大道派河大桥计算书材质为SY295的拉森?钢板桩强度控制值:[σ]=246MPa, Q235钢材强度控制值:[σ]=215MPa。
钢板桩围堰计算书
钢板桩围堰计算书根据各部位标高及现场实际情况,现拟对主桥123#墩承台施工所用钢板桩围堰进行验算,围堰为矩形单壁钢板桩围堰,采用钢管桩做定位桩,用型钢连接作为导梁。
承台底标高——990.50 m 钢板桩围堰顶标高——1000.38 m根据公路施工手册桥涵,主要参数如下:坑深H=8.88 m,内摩擦角取φ=28°,支撑形式为(三),一道支撑,水文地质情况为第5种情况。
查板桩计算图5-44,曲线5-5计算如下:支撑形式(三)水文情况第5种h=aH 45°40°35°30°25°20°0.10.20.30.40.50.645°40°35°30°25°20°0.10.20.30.40.5¦ΒH45°40°35°30°25°20°12345¦ΒH曲线5-5⑴固定荷载h =αH =0.38×8.88=3.3744 m(最小入土深度)M=βH3=0.25×8.883= 175.06 KN.mR=ξH2=4.1×8.882=323.3 KN⑵活载(不考虑)⑶支撑间距S1=0.475H+0.16h=0.475×8.88+0.16×3.3744=4.76 mS2=0.525H-0.16h=0.525×8.88-0.16×3.3744=4.12 m⑷板桩选择钢板桩是3号钢,常用容许弯曲应力 [σ]为180 MPaW=M/[σ]= 175.06×1000/180×1.5=648.37 cm3选用德国拉森(Larssen)Ⅱa型钢板桩(W=849 cm3)⑸支撑系统横撑选择型钢,间隔采用l=1.8 m,则内导梁的弯距 M=Rl2/8=323.3×1.82/8=130.94 KN.mW=M/[σ]= 130.94×1000/145=903.03 cm3(型钢[σ]=145 MPa)查手册,型钢采用I36b(W=920.8 cm3)支撑反力为:R×l=23.3×1.8=581.94 KN⑹修正验算考虑静水压力、动水压力及防渗要求,对钢板桩入土深度需加深:最小入土深度h修正=h×1.5=3.3744×1.5=5.06 m⑺基坑坑底安全检算Ksiρw=Ksh1/(h1+h2)ρw≤ρb式中:Ks——安全系数,可取2.0;i——水力梯度;ρw——水的密度(g/cm3);h1——基坑内抽水后水头差;h1、h2——见图示,h1=h2+5.5;ρb——土在水中的密度(g/cm3),ρb=(G-1)(1-n),G为土粒的比重,取G=2.67,n为土的孔隙率,n=e/(1+e),孔隙比e取0.75;ρb=(G-1)(1-n)=(G-1)【1-e/(1+e)】=(2.67-1)【(1-0.75/(1+0.75)】=0.954 g/cm3Ksiρw=Ksh1/(h1+h2)ρw=2×8.88/(9.55+5.5)×1=1.31>ρb入土深度不够,不符合要求。
围堰计算最终版
第二部分水中拉森板桩围堰计算1 工程概况天津吉兆桥采用4墩3跨方式跨越海河,跨径布置为55+90+55m,4 #、5#号为水中墩,位于河道中,结构形式相同,每墩基础为16根直径1.8m的钻孔桩,桩长75m;承台为埋入式,底标高为-10.0m,平面尺寸为41.1m×7.7m,厚度为3.0m;承台上设板式墩身。
具体结构如下图:+1.5-10.04#、5#墩结构图2 钢板桩围堰布置主墩基础施工拟采用钢板桩围堰法。
钢板桩采用拉森Ⅵ型钢板桩,材质SY295,单根长度为22m,围堰平面尺寸为43.2×9.6m,共设置三道内支撑。
围堰顶高程为+2.5m,围堰底高程为-19.5m,承台底高程为-10m,封底混凝土厚3m。
钢板桩围堰施工步骤:(1)钻孔桩施工结束后拆除钻孔平台,在靠近承台侧定位桩上焊接牛腿,安装第一道内支撑作为钢板桩插打导向围檩;(2)依次插打钢板桩至合拢;(3)围堰内抽水至-3.4m,在-2.4m处安装第二道内支撑;(4)第二道内支撑安装后围堰内加水至围堰外水位,水下吸泥、清淤至-13.0m;(5)搭设封底施工平台、布置封底砼导管,水下浇筑封底砼;(6)待封底砼达到设计强度后,围堰内抽水至-7.3m,在-6.3m处安装第三道内支撑;(7)抽光围堰内水后凿除桩头,施工承台;(8)承台模板拆除后,向钢板桩与承台间间回填细砂并在顶部浇注40cm 厚C30砼圈梁,拆除第三道内支撑;(9)施工第一节墩身至第一道内支撑下方(顶标高不低于+0.5m);(10)向围堰内注水至-3.0m,拆除第二道内支撑;(11)继续向围堰内注水至+0.0m,拆除第一道内支撑;(12)继续施工余下墩身;(13)依次拔出钢板桩。
3 计算假设及基本参数3.1 计算假设(1)由于4#墩河床较5#墩河床高,围堰受力较5#墩更不利,使用本设计取4#墩围堰进行计算;(2)计算时取1m宽单位宽度钢板桩;(3)假设钢板桩在封底砼面以下0.5m处固结。
钢围堰计算书--新
钢板桩围堰计算书一、 概况15#墩位于张家港河岸,施工期间水位较高。
为了确保施工安全,将采用钢板桩围堰方法施工承台。
如附图所示,由项目提供的资料知: 开挖基坑处土为粘性土,内摩擦角10度,粘聚力为43Mpa ,湿容重为19KN/m 3 。
原地面标高+1.70m ,承台顶标高-1.70m ,承台埋深+3.50m ,承台高+3.20m 。
二、计算荷载1、活载活载按履—50考虑,承台施工时只考虑一台履带吊作业,将车辆荷载换算为土柱高度。
ho=LBNQ γ N---车辆数,N=1Q---车辆总荷载,Q=50t=500KNL---车辆履带着地长度,L=4.5mB---车辆轮宽,B=2.5+0.7=3.2mγ---土容重,γ=19KN/ m则ho=2.35.4195001⨯⨯⨯=1.83m 因此每平方米土柱的荷载为:1.83×1.0×1.0×19=34KN2、固定荷载当υ=100时,由《土质学与土力学》P159页表7-3中查得朗金土压力系数m2=0.704,1/m2=1.420,m=0.839,1/m=1.192=34×0.704-2×0.839×43= -48.218KPac点:p a2=[q+γ(h+t)]m2-2cm=[34+19(6.9+4.8)] ×0704-2×43×0.839=108.28 KPa拉力区高度ho的确定,令p a=0解得ho=2c/γm –q/γ=3.6m求主动土压力合力E AE A=1/2 p a2 (6.9+4.8-3.6)=1/2×108.3×8.1=438.6KN/m求形心C1C1=(6.9+4.8-3.6)/3=2.7m求钢板桩前的被动土压力KEp K Ep =21×21(γt 21m +2c m1)t =41(19×4.8×1.420+2×1.192×43)×4.8 =278.4 KN/m求形心C2C 2=4.8/3=1.6m取1延米长钢板桩计算对C 点取距,求T T[(h-d)+t]+ KEp ×C 2= E A C 1 T=76.2 KN/m钢管桩支撑验算:按υ426mm 钢管桩支撑设计,A=41π(42.62-40.62)=130.69cm 2 I=641π(42.64-40.64)=28287.25 cm 4E=2.1*105Mpa按两端铰接的压杆计算,自由长度为L=12.88/2=6.44米。
钢板桩围堰设计计算书
排水井钢板桩围堰计算书一、围堰类型选择根据工程地质、工程水文特点、经济比选,排水井和雨水沉淀池施工围堰选择钢板桩围堰。
采用钢板桩围堰施工方案具有安全性高、工期短、施工成本低、工艺简单成熟、施工风险易于控制等诸多优势。
排水井平面结构尺寸21.6×19.6m,钢板桩施工前,先将原始地面标高开挖平整至+1.500m,然后打设钢板桩围堰。
二、计算取值1、本工程所处位置为地质主要为中砂,地下水位标高+1.000m左右,根据地勘资料显示,地质参数如下表:地质参数表土层编号名称土层顶标高土层底标高容重(KN/m³)内摩擦角(Φ)粘聚力c(kpa)①中砂+1.500m -4.500m 18.326 28°0②粉土-4.500m +8.200m 17.284 20°11参数取容重r=18.326kN/m3,粘聚力c=2kpa,内摩擦角Φ=28°2、选用拉森钢板桩,钢板桩规格型号参数见下图:钢板桩规格型号参数图3、型钢采用A3型钢材允许应力为[σ1]=140Mpa ;钢板允许应力为[σ2]=200Mpa 。
4、地面超载按50t 考虑,换算后为7.14KN/㎡,换算为土高度为:三、钢板桩受力验算1、主动土、被动土压力强度计算(1)作用在钢板桩上的土压力强度及压力分部见下图;根据《建筑施工计算手册》中国建筑工业出版社,公式3-3、3-9求得主动土、被动土压力系数如下:钢板桩受力简图主动土压力系数:361.022845tg K oo2a =-=)( 被动土压力系数:770.222845tg K oo2p =+=)( (2)有效主动土压力强度计算:①作用在高程+1.500m 处土压力强度(地面处),根据《建筑施工计算手册》中国建筑工业出版社,公式3-1求得主动土压力强度如下:㎡/646.2361.04.0m /326.18rhK P 3a a1KN m KN =⨯⨯==m KN KN r q h 4.0m /326.18/14.730===㎡②作用在高程-0.900m 处土压力强度(钢支撑处),根据《建筑施工计算手册》中国建筑工业出版社,公式3-1求得主动土压力强度如下:㎡/433.18361.0)4.24.0(m /326.18rhK P 3a a2KN m KN =⨯+⨯==②作用在高程-3.600m 处土压力强度(基坑底部),根据《建筑施工计算手册》中国建筑工业出版社,公式3-1求得主动土压力强度如下:㎡/386.36361.0)1.54.0(m /326.18rhK P 3a a2KN m KN =⨯+⨯==2、支撑层数及间距计算根据最大抵抗弯矩计算拉森钢板桩顶部悬臂端的最大允许跨度,《建筑施工计算手册》中国建筑工业出版社,公式3-74得:[]m mm K a 44.271.243361.010326.18798102006r W 6h 3353==⨯⨯⨯⨯⨯==δ h 1=1.11h=1.11*2.44=2.7m根据施工需要调整支撑布置h 1=2.7m ,层数为1层,支撑布置及受力见下图:钢板桩受力及支撑布置简图施工时,考虑混凝土墙身施工影响,确定采用布置一层围檩支撑,即从自然地面以下2.4m 处,设置I28b 工字钢围檩,加φ325螺旋钢管横撑。
围堰计算书
一、工程概况承台平面尺寸26.9m×17.4m,承台顶高程+15.0m,高5m,基础采用12根Ф2.5m钻孔桩,桥位处地面标高约为+20.0m。
承台施工期间抽水水位约+23.5m,墩身施工期间最高水位+25.0m,最低水位约+16.0m。
围堰采用锁口钢管桩+钢板桩组合结构,围堰尺寸30.14m×19.82m,围堰顶高程+25.5m,底高程-2.0m,总高27.5m。
钢管桩型号Ф820×12mm,钢板桩型号拉森IV,封底混凝土顶高程+10.0m,厚3.2m。
围堰设置两层内支撑,顶层内支撑高程+19.8m,圈梁采用2HN900×300型钢组拼而成,内支撑撑管采用Ф800×12mm圆钢管;底层内支撑高程+16.3m,内支撑撑管采用Ф800×12mm圆钢管,圈梁采用2HN900×300型钢组拼而成(其中除内底层支撑圈梁材质采用Q345B外,内支撑其余结构材质均采用Q235B)。
围堰布置形式如下图所示:图1-1围堰结构布置图围堰主要施工步骤如下:步骤一:拆除钻孔平台,安装拼装牛腿,拼装围堰顶、底层内支撑;步骤二:接高钢护筒,安装吊挂下放系统,低水位时清理河床至+17.0m,下放顶层内支撑至顶层内支撑到达设计位置;步骤三:以顶层内支撑为导向插打钢管桩;步骤四:围堰内二次水下清理河床至+16.0m,继续下放底层内支撑至设计位置并水下抄垫。
步骤五:围堰内吸泥至设计高程(+6.8m),浇筑封底混凝土;步骤六:围堰内抽水,割除钢护筒,凿除桩头,绑扎钢筋,施工承台;步骤七:承台与围堰侧板之间灌砂并在承台顶设置0.6m厚C30混凝土垫块,拆除围堰底层内支撑。
步骤八:绑扎钢筋、立模板,施工第一节墩身(4.3m)。
步骤九:在已施工墩身上安装临时撑管,拆除顶层内支撑中间撑管,完成内支撑转换。
继续绑扎钢筋、立模板,浇筑剩余墩身。
二、设计依据1)《钢结构设计标准》(GB50017-2017);2)《公路桥涵设计通用规范》(GB50010-2015);3)《公路桥涵地基与基础设计规范》(JTG D63-2007);4)《路桥施工计算手册》;5)《公路桥涵施工技术规范》(JTGT F50-2011);6)《焊接标准汇编1996》;7)《钢结构工程施工质量验收规范》(GB50205-2001)。
拉森钢板桩围堰计算汇总
拉森钢板桩围堰计算汇总计算方法中,先假设内撑对钢板桩为刚性支撑,计算出钢板桩作用于圈梁的反力,将该反力作用在内撑上计算出钢板桩与内撑连接处的最大位移,最后对钢板桩施加强制支座位移,得出钢板桩的内力和应力。
钢板柱围堰的入土深度较大,土体对入土部分的围堰起到了嵌固作用,此时围堰上端收到内撑的支撑作用,下端受到土体的嵌固支承作用。
但是,由于内撑对钢板桩围堰是弹性支撑,并不是完全刚性。
(1)拆除钻孔平台,焊接牛腿在靠近承台侧定位桩上,安装第一道内支撑作为钢板桩插打导向围檩;(2)依次插打钢板桩至合拢;(3)围堰内吸泥、抽水至+23.74m,在+24.24m处安装第二道内支撑;(4)围堰内继续吸泥、抽水至+19.823m,在+20.823m处安装第三道内支撑;(5)第三道内支撑安装后围堰内注水至围堰外水位,水下吸泥、清淤至+13.823m;(6)搭设封底平台、布置封底砼导管,水下浇筑封底砼;(7)待封底砼达到设计强度后抽光围堰内水,凿除桩头进行承台、墩身施工;(8)承台模板拆除后,向钢板桩与承台间回填细砂并在顶部浇注40cm厚C25砼冠梁,待冠梁砼达到强度后,拆除第三道内支撑;(9)向围堰内注水至+23.74m处,拆除第二道内支撑;(10)继续向围堰内注水至围堰外水位,拆除第一道内支撑;钢板桩的初步验算分为三个工况:工况一为第一道内支撑安装后,围堰内吸泥、抽水至+23.74m;工况二为第二道内支撑安装后,围堰内吸泥、抽水至+19.823m;工况三为第三道内支撑安装后围堰内加水至围堰外水位,水下吸泥、清淤至+13.823m。
在工况二中,第二道内支撑安装后,需要在围堰内吸泥并抽水至+19.823m。
为计算反弯点位置,同样需要利用Pp=Pa+Pw的公式,并计算主动土压力Pa、被动土压力Pb和水压力Pw。
通过计算,可以得出反弯点位置y=1.71m。
工况五:承台模板拆除后,向钢板桩与承台间回填细砂并在顶部浇注40cm厚C25砼冠梁,待冠梁砼达到强度后,拆除第三道内支撑。
钢板围堰计算书
目录1设计资料 (1)2钢板桩入土深度计算 (9)2.1内力计算 (9)2.2入土深度计算 (10)3钢板桩稳定性检算 (11)3.1管涌检算 (11)3.2基坑底部隆起验算 (12)跨宁启特大桥跨高水河连续梁主墩承台钢板桩围堰施工计算书1设计资料(1)钢板桩顶高程H1:8.5m ,汛期施工水位:8.0m 。
(2)河床标高H 0:1.63m ;基坑底标高H3:-7.958m ;开挖深度H :15.46m 。
(3)封底混凝土采用C30混凝土,封底厚度为1m 。
(3)坑内、外土的天然容重加权平均值1r 、2r 均为:18.8KN/m 3;内摩擦角加权平均值 20=ϕ;粘聚力C :33KPa22330 5.0218.80.49a c h K γ⨯===⨯。
(4)钢板桩采用国产拉森钢板桩,选用鞍IV 型(新)(见《施工计算手册》中国建筑工业出版社P290页)钢板桩参数 A=98.70cm 2,W=2043cm 3,[]δ=200Mpa ,桩长21m 。
水压:210 6.3763.7/w w p h kN m γ=⨯=⨯= 河床位置处:21263.72330.4917.5/w a p p c K kN m =-=-⨯=基坑底部:22117.518.8(1.637.638)191.74/a p p hK kN m γ=+=+⨯+=(5)围囹采用2I56工字钢,支撑采用Ф630螺旋钢管。
2计算资料水压:210 6.3763.7/w w p h kN m γ=⨯=⨯=22330 5.0218.80.49a c h K γ⨯===⨯ 河床位置处:21263.72330.4917.5/w a p p c K kN m =-=-⨯=基坑底部:22117.518.8(1.637.638)191.74/a p p hK kN m γ=+=+⨯+=在建立计算模型的时候,采用板单元,根据等刚度的原则将以上的钢板桩截面换算为等效的矩形板截面。
钢围堰计算书
目录一、工程概况 (2)二、主动土压力及被动土压力计算 (2)三、支撑的布置和计算 (5)四、钢板桩入土深度计算 (7)五、坑底抗隆稳定性计算 (7)六、内撑系统的组成及详细计算 (8)长沙湾大桥68#、69#墩钢板桩围堰计算书一、工程概况xxx特大桥为厦深铁路潮汕至惠州南段新建工程上的一座特大型桥梁,x#墩承台平面尺寸为6.9×11.1m,厚度为2.2m,承台底面标高-5.501m,采用德国拉森(Larseen)Ⅳ型锁口钢板桩施工。
桥位处施工水位+1.528m,计算水位按+2.5米考虑。
钢板桩顶标高按+3.0米设置,底标高为-15m,钢板桩总长18m。
二、主动土压力及被动土压力计算1、设计图纸上的基本计算资料+2.5~-2.7m为河水,内摩擦角ϕ0为0°,粘结力c0为0kPa,天然容重γ0为10.0KN/m3-2.7~-5.5m为淤泥:内摩擦角ϕ1为5°,粘结力c1为4.5kPa,天然容重γ1为17KN/m3,地基容许承载力[σ]=20kPa-5.5m以下为硬塑状粘土层,天然容重γ为20KN/m3,地基容许承载力[σ]=180kPa,γ2=20KN/m3,c2=20Kpa,ϕ2=2002、土压力计算方法由于土层为透水性差的的流塑状淤泥与硬塑状黏土,依据2008年《注册结构工程师专业考试应试指南》(施岚青主编)P896页,对于渗透性小的土层计算土压力时采用“水土合算”法,即在计算土压力时将地下水位以下的土体重度取为饱和重度,水压力不再单独叠加;对于渗透性大的土层计算土压力时采用“水土分算”法,即在计算土压力时将地下水位以下的土体重度取为浮容,水压力单独叠加。
即根据这个计算原则,本方案中流塑状淤泥采用水土分算,硬塑状粘土采用水土合算法进行计算。
3、主动土压力计算:依据《简明施工计算手册》(第三版)P180页公式4-1b , Pa=γHtg 2(450-2ϕ)-2c tg(450-2ϕ) =γHKa-2c Ka 其中Ka= tg 2(450-2ϕ) 先计算主动土压力系数Ka :流塑状淤泥Ka 1= tg 2(450-25)=0.84硬塑状黏土Ka 2= tg 2(450-220)=0.49流塑状淤泥采用水土分算法:河水底面Pa 0=γH=γw h 0=10×5.2=52KN/m 2流塑状淤泥土压力计算: 顶面Pa 1顶=-2c Ka=-2c 11Ka =-2×4.5×84.0 =-8.3KN/m 2顶面水压力=γw h 0=10×5.2=52KN/m 2则流塑状淤泥顶面的水土压力=52-8.3=43.7 KN/m 2 底面Pa 1底=γh 1Ka-2c Ka=γ1h 1Ka 1-2c 11Ka=(17-10)×(5.5-2.7)×0.84-2×4.5×84.0 =8.2KN/m 2流塑状淤泥底面水压力=γw (h 0+h 1)=10×(5.2+2.8)=80KN/m 2 则流塑状淤泥底面的主动水土压力=80+8.2=88.2 KN/m 2 硬塑状黏土采用水土合算法计算:硬塑状黏土顶面Pa 2顶=γHKa 2-2c 2Ka=(γw h 0+γ1h 1)Ka 2-2c 22Ka=(10×5.2+17×2.8)×0.49-2×20×49.0 =20.8KN/m 2硬塑状黏土底面Pa 2底=γHKa-2c Ka=(γw h 0+γ1h 1+γ2h 2)Ka 2-2c 22Ka=(10×5.2+17×2.8+20×9.5)×0.49-2×20×49.0 =113.9KN/m 24、被动土压力计算:依据《简明施工计算手册》(第三版)P184页公式4-7, Pp=γHtg 2(450+2ϕ)+2c tg(450+2ϕ) =γHKp+2c Kp 其中Kp= tg 2(450+2ϕ) 先计算被动土压力系数Kp : 硬塑状淤泥Kp 2= tg 2(450+220)=2.04 硬塑状黏土采用水土合算法计算: 硬塑状黏土顶面Pa 2顶= 2c 22Kp=2×20×04.2 =57.1KN/m 2硬塑状黏土底面Pa 2底=γHKp 2+2c 2Kp=γ2h 3Kp 2+2c 22Kp=20×8.5×2.04+2×20×04.2=404KN/m 25、主动土压力与被动土压力计算图式 计算图式见下图:计算水位+2.5堰内硬塑状淤泥顶-6.5(封底底面)被动土压力主动土压力及被动土压力计算图式三、支撑的布置和计算支撑层数和间距的布置采用等弯矩理论进行布置计算,为简化计算,采用简化的主动土压力计算,简化后的土压力当C=0时的等效容重为 γ等效=98.6/(2.5+6.5)=11.0KN/m 2。
钢板桩围堰计算书新
钢板桩围堰计算书新徒骇河大桥钢板桩围堰计算书一、工程概况及围堰布置本钢板桩围堰用于济石高铁禹齐徒骇河大桥水中墩的施工,徒骇河水流平缓的,水深4米左右。
河床为粉质粘土,承台基本标高和河床标高基本一致,施工时开挖至承台下1 米,再进行1 米的混凝土封底。
钢板桩采用拉森Ⅳ型,钢板桩长15 米。
整个围堰采用三层围囹,围囹用八字型结构。
型钢全采用I40 工字钢。
按照从上至下抽水进行围囹的安装。
围囹结构图如下:二、基本参数1、根据图纸提供的地质资料,河床以下土层为2.4m的粉土层,2.2m左右的粉质黏土层,3.2m左右的粉土层,6.3m的粉土。
钢板桩入土到第四层的粉土层。
根据KP,主动土压力规范,估取内摩擦角为25。
,容重为18.5kN/m3,土层粘聚力C=15a系数:405.0)245(2a=-=︒φtgK,被动土压力系数:46.2)245(2p=+=︒φtgK。
二、钢板桩围堰受力验算1. 钢板桩计算:1)围堰结构:钢板桩桩顶设计标高为+17.60米,钢板桩长度为15.0米,钢围堰平面尺寸为17.6×17.6米。
围囹和支撑设置三道,自上而下进行安装。
第一道围囹和支撑安装位于+14.90米,第二道围囹和支撑安装位于+11.9米,第三道围囹和支撑安装位于8.9米,承台底标高+15.43米。
(详见钢围堰平面图)钢板桩入河床10米左右。
承台下进行1米的混凝土封底。
2)基本参数:动水压力计算:每延米板桩截面面积A(cm2) 236.00每延米板桩壁惯性矩I(cm4) 39600.00每延米板桩抗弯模量W(cm3) 2037.00p=K*H*V*Bγ/2g2 式中:p-每延米板壁上的动水压力总值,KN;H-水深,M;v-水流平均速度,m/s;g-重力加速度(9.8m/s);b-板桩宽度(取1米);γ-水的容重,kn/m;k-系数(1.8-2.0)。
p=1.9*4*0.5*1*11/2*9.82 =0.20.2KN 动水压力可假设为作用在水面下1/3水深处的集中力,由于动水压力很小在计算过程中忽略不计。
钢板桩围堰受力计算书
钢板桩围堰计算书一、工程概况渭河特大桥67#、68#、69#墩位于河道内,其承台施工适宜于采用钢板桩围堰。
承台尺寸为10.5*6.6*2.5m,拟采用拉森Ⅳ型锁口钢板桩施工,其截面特性为W=2037cm3,【f】=200MPa。
承台处平均水位3.0m,河床为0m。
插打钢板桩前,为减小主动土压力,降低板桩侧土体高度20cm。
67#、68#、69#承台处河床地质情况基本一致,上层为回填粉质粘土,厚度为3m,其次为中砂,厚度6.86m,最下层为细砂,厚度为6m。
粉质粘土容重取17.4 KN/m3,内摩擦角ψ取20°,粘结力c取15mpa,砂的平均容重γ取20KN/m3 ,细砂内摩擦角ψ取20°,粘结力c取0,中砂内摩擦角ψ取32°,粘结力c取0。
取68#墩承台钢围堰进行检算。
二、钢板桩受力分析钢板桩主要承受土压力(外侧为主动土压力,内侧为被动土压力),因水位较低且流速较小,忽略水压力影响,。
一) γ、ψ、c按15.86m范围内加权平均值计算:γ平均=19.5KN/m3ψ平均=(3*20+6.86*32+6*20)/15.86=25.2°C平均=3*15/15.86=2.84kPa主动土压力系数Ka=tan2(45°-25.2°/2)=0.403被动土压力系数Kp=tan2(45°+25.2°/2)=2.483二)确定支撑层数及间距按等弯矩布置确定各层支撑的间距,根据拉森Ⅳ型钢板桩能承受的最大弯矩确定板桩顶悬臂端的最大允许跨度h= 36×σ×W/γ/Ka)=295.4 cmh1=1.1h=295.4*1.1=3.25 mh2=0.88h=2.6 m根据具体情况,确定采用的布置如下图所示三)用盾恩近似法计算板桩的入土深度主动土压力系数Ka=tan2(45°-25.2°/2)=0.403被动土压力系数Kp=tan2(45°+25.2°/2)=2.483由计算简图知DE的斜率Kn=γ(Kp- Ka)=19.5×(2.483-0.403)=40.56e1=FG= KaγH=0.403×19.5×5.83=45.8KN/m2根据公式γ(Kp-Ka)x2 – KaγH x- KaγHL1=019.5*(2.483-0.403) x2-45.8 x-45.8×0.51=0x =1.51m所以板桩的总长度至少为 L=5.83+1.51=7.34m,取9m。
某桥钢板桩围堰受力计算书
某桥钢板桩围堰受力计算书一.已知条件1.根据实际情况施工水位取百年一遇最高水位+1.31m 。
2.钢板桩顶标高为+2.31m ,承台设计底标高为-5.64m 。
3.承台尺寸:13.7m ×8.1m ×3.3m ,围堰尺寸:15.2m ×10.4m 。
根据具体情况,确定采用的立面布置形式见附图2.围囹及内支撑计算根据现场情况,内支撑采用I40b ,布置形式:第一层为两片I40b ,兼作导向框架;第二层为两片I40b ;第三层为三片I40b ,横撑及八字撑布置同边梁。
工况1:抽水至第二层内支撑下50cm 时,第一层内支撑受力处于最不利状态,受力情况分析如下:(1)计算反弯点位置,即利用钢板桩上土压力等于零的点作为反弯点位置,计算其离基坑底面的距离y ,在y 处钢板桩主动土压力强度等于被动土压力强度:y K P y KK a b p γγ+=式中 b P -基坑地面处钢板桩墙后的主动土压力强度值;K -主动土压力修正系数,土的内摩擦角为250时,K 取1.7;γ-土体容重;h -基坑开挖深度;w h -基坑外侧水位深度。
kN P b 3010)31.169.1(=⨯+=()()m K KK P y a p b 4.0406.0464.27.12030=-⨯⨯=-=γ (2)由力矩分配法计算的受力图如下:受力分析图 弯矩包络图支点反力图F 1=100.85kN , M max =309.16kN ·m工况2:围堰内抽水至第三层内支撑下50cm 时,第二层支撑受力处于最不利状态,受力分析如下:(1)计算反弯点位置:kN P b 52)31.189.3(10=+⨯=()()m K KK P y a p b 69.0406.0464.27.12052=-⨯⨯=-=γ (2)由力矩分配法计算的受力图如下:受力分析图弯矩包络图支点反力图F 1=-82.89kN ,F 2=301.27kN , M max =214.58kN ·m工况3:围堰内抽水至承台底下50cm 时,第三层支撑受力处于最不利状态,受力分析如下:(1)计算反弯点位置:kN P b 1.90)31.17.7(10=+⨯=()()m K KK P y a p b 19.1406.0464.27.1201.90=-⨯⨯=-=γ (2)由力矩分配法计算的受力图如下:受力分析图弯矩包络图支点反力图P 0 = 137.67kN ,F 1=22.79kN ,F 2=-60.3kN ,F 3=359.34kN ,M max =198.56kN ·m(3)钢板桩零点以下入土深度x 的确定:采用等值梁法计算原理,土压力零点处的支撑反力与该点以下钢板桩土压力对桩底的力矩平衡,假设土压力零点以下钢板桩埋深为x ,建平衡方程:306)a p (x K KK x P -γ=⨯m K KK P x 3.3)064.0464.27.1(2067.1376)a p (60=⨯⨯⨯==--γ (4)钢板桩入土深度t 0=x +y =3.3+1.19=4.49m则t =1.2×4.49=5.39m ,实际入土深度4.99m ,采用18m 钢板桩入土深度7.99m 。
钢板桩围堰计算书(2层围檩@15m钢板桩)精选全文
可编辑修改精选全文完整版钢板桩围堰计算书目录第一章设计条件 (1)1.1工程概况 (1)1.2设计概况 (1)1.3主要计算依据 (2)1.4荷载计算 (3)1.5土体参数 (3)1.6 材料特性 (4)第二章基坑支护结构受力计算 (4)2.1 计算工况 (4)2.2 钢板桩计算 (5)2.2.1工况一 (5)2.2.1工况二 (6)2.3 围檩及支撑 (8)第三章基坑稳定性验算 (11)3.1钢板桩入土深度验算 (11)3.2基坑稳定性计算 (11)3.3基坑承载力计算 (13)第一章设计条件1.1工程概况主线大承台位于陆地上,根据基坑开挖深度,拟定3种类型钢板桩围堰。
对于边墩承台拟定一种类型钢板桩围堰。
对于大承台,开挖6.5m及以上选用15m长钢板桩围堰,2层支撑;开挖6m-6.5m选用12m长钢板桩围堰,2层支撑,开挖6m以下,选用12m长钢板桩,1层支撑。
对于小承台,选用12m长钢板桩,一层支撑。
该计算书验算大承台第一种类型ZX179#(开挖7.45m)承台围堰受力情况。
ZX179#承台水文资料及设计参数计算,统计如下:(1)钢板桩顶标高: +9.0m(2)钢板桩底标高: -6m(3)承台顶标高: +4.8m(4)承台底标高: +1.6m(5)承台高度: 3.2m(6)地面标高: +8.95m(7)地下水位: +5.16m1.2设计概况承台尺寸18.7×10.6×3.2m,钢板桩围堰内轮廓尺寸为20.8×12.5m,高15m。
采用拉森—400×170型钢板桩,承台为一次性浇筑,按照开挖深度设置两道围檩及支撑。
围檁采用2I56,斜撑均采用2I32,内支撑均采用φ426×10钢管。
施工工艺:插打钢板桩并合拢,开挖至桩顶以下1m,安装第一道围檩及支撑;继续开挖并降水至第二层围檁标高,安装第二层围檁及支撑;开挖至基坑底;浇筑10cmC20混凝土垫层;进行承台施工。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
目录
1设计资料 (1)
2钢板桩入土深度计算 (9)
2.1内力计算 (9)
2.2入土深度计算 (10)
3钢板桩稳定性检算 (11)
3.1管涌检算 (11)
3.2基坑底部隆起验算 (12)
跨宁启特大桥跨高水河连续梁主墩承台
钢板桩围堰施工计算书
1设计资料
(1)钢板桩顶高程H1:8.5m ,汛期施工水位:8.0m 。
(2)河床标高H 0:1.63m ;基坑底标高H3:-7.958m ;开挖深度H :15.46m 。
(3)封底混凝土采用C30混凝土,封底厚度为1m 。
(3)坑内、外土的天然容重加权平均值1r 、2r 均为:18.8KN/m 3;内摩擦
角加权平均值 20=ϕ;粘聚力C :33KPa
22330 5.0218.80.49
a c h K γ⨯===⨯。
(4)钢板桩采用国产拉森钢板桩,选用鞍IV 型(新)(见《施工计算手册》中国建筑工业出版社P290页)钢板桩参数 A=98.70cm 2,W=2043cm 3,[]δ=200Mpa ,桩长21m 。
水压:210 6.3763.7/w w p h kN m γ=⨯=⨯= 河床位置处:21263.72330.4917.5/w a p p c K kN m =-=-⨯=
基坑底部:22117.518.8(1.637.638)191.74/a p p hK kN m γ=+=+⨯+=
(5)围囹采用2I56工字钢,支撑采用Ф630螺旋钢管。
2计算资料
水压:210 6.3763.7/w w p h kN m γ=⨯=⨯=
22330 5.0218.80.49
a c h K γ⨯===⨯ 河床位置处:21263.72330.4917.5/w a p p c K kN m =-=-⨯=
基坑底部:22117.518.8(1.637.638)191.74/a p p hK kN m γ=+=+⨯+=
在建立计算模型的时候,采用板单元,根据等刚度的原则将以上的钢板桩截面换算为等效的矩形板截面。
查得一片0.4米宽的钢板桩截面对重心轴x-x 的惯性矩为:I=12629.4cm 4,则等效的0.4米宽矩形钢板截面的厚度为:
cm b I b 54.1540/4.1262912/1233=⨯==,则在计算模型中的板厚采用15.54cm 。
土压平衡点取用之前计算出的基底以下6.26m ,在该处建立平衡点。
3计算资料
施工工况较多,由于时间紧张取用两个比较典型的工况、
工况一:开挖至设计标高,施作完成最底层围囹,但为封底。
开挖到位未封底(不抽水)示意图
开挖到位未封底(不抽水)示意图
压力(单侧)示意图
开挖到位未封底钢板桩应力图
开挖到位未封围囹应力图
开挖到位未封变形图
工况二:开挖至设计标高,施作完成最底层围囹及封底,施工承台前。
封底后抽水模型图
封底后抽水模型图
压力(单侧)示意图
钢板桩应力图
围囹应力图
整体变形图
考虑到围堰的高度较高,承受较大的水压力和土压力,为保证围堰的安全,故采用拉森钢板桩IV型,钢板桩的截面如下图所示,尺寸以毫米记,
图1 钢板桩横断面尺寸
在建立计算模型的时候,采用板单元,根据等刚度的原则将以上的钢板桩截面换算为等效的矩形板截面。
查得一片0.4米宽的钢板桩截面对重心轴
x-x 的惯性矩为:I=12629.4cm 4,则等效的0.4米宽矩形钢板截面的厚度为:
cm b I b 54.1540/4.1262912/1233=⨯==,则在计算模型中的板厚采用15.54cm 。
2钢板桩入土深度计算
2.1内力计算
(1)作用在钢板桩上的土压力强度及压力分部见图2.1
根据《简明施工计算手册》中国建筑工业出版社,P284页(5-89、5-90)公式得: 主动土压力系数:49.022045tg K o
o
2a =-=)( 被动土压力系数:82.122045tg K o
o
2pi =+=)( (2)支撑层数及间距
按等弯矩布置确定各层支撑的间距,则拉森Ⅳ型钢板桩顶部悬臂端的最大允许跨度,根据《简明施工计算手册》中国建筑工业出版社,P284页(5-96)公式得: []35349
.08.182043102006r W 6h ⨯⨯⨯⨯==a K δ=2986mm=2.986m h1=1.11h=1.11*2.986=3.28m
h2=0.88h=0.88*2.986=2.63m
h3=0.77h=0.77*2.986=2.3m
h4=0.70h=0.70*2.986=2.09m
河面到河床高度为6.37m ,水折算成粉质粘土的高度
水压力为:210 6.3763.7/w w p h kN m γ=⨯=⨯=
h=10*(8-1.63)/18.8=3.39m
第一层:最大间距高度为2.986m ,粉质粘土折算成水的高度
h=18.8*2.986/10=5.6 第一层,h1取3.66m
第二层:最大间距高度为3.28m ,包括2.71m 的水和粉质粘土
高度为2.71m 水折算成粉质粘土的高度
h=10*(6.37-3.66)/18.8=1.44
包含粉质粘土的厚度为:3.28-1.44=1.84m
h2最大间距1.84+2.71=4.55,取3.8m
根据施工需要调整支撑布置h=3.66m ,h1=3.8m ,h2=2.5,h3=2.3m ,h4=2.0m ,层数为5层。
受力简图见图2.1
图2.1 钢板桩受力简图
2.2入土深度计算
用盾恩近似法计算钢板桩入土深度
主动土压力系数,被动土压力系数从上可知:49.0K a =、82.1K p =
图2.2 钢板桩计算简图
根据假定作用在钢板桩AB段上的荷载ABCD,一半传至A点上,另一半由坑底土压力EBF承受,由图2.2所示,几何关系根据《简明施工计算手册》中国建筑工业出版社,P288页(5-99)公式得:
Hx
K
x
K
K
K
)
-HL
(2=
-
-
p
a
a
a
⨯
.1(2=
.0
⨯
82
x
)
-x
-
⨯
-
49
26
14
2.1
.0
49
.
.0
14
.
49
26
=
.6
m
x26
2处,所以根据入土部分的固定点,被动土压力合力作用点在离坑底x
3
钢板桩最下面一跨的跨度为6.26*2/3=4.17处。
故钢板桩的总长度至少为m
15=
=,即钢板桩长度为
46
+
.
.6
.
l72
21
26
21.72m,入土深度为6.26m时能保证桩体本身的稳定性,选用22m钢板桩,实际入土深度为6.54m。
3钢板桩稳定性检算
3.1管涌检算
管涌的原因主要收水的作用影响,计算时考虑有水一侧,基坑抽水
后水头差为h1=15.46-0.5=14.96m ,入土深度h2=6.26,最短的渗流途径如图2-1所示为h1+h2×2,不产生管涌的安全条件,根据根据《简明施工计算手册》中国建筑工业出版社,P284页(5-107)公式得:
27.58
.8296.148.81096.145.12t =⨯⨯-⨯⨯='''-'≥r h r r h K w <6.54m 式中K 为安全系数取1.5;
水容重取3/10m KN r w =;
土的浮容重为3/8.8108.18m KN r b =-=;
不会发生管涌。
3.2基坑底部隆起验算
基底抗隆起稳定性分析采用C ,q ,m h 53.9=抗隆验算方法。
根据《基础工程》中国建筑工业出版社P308页(8-30)公式: m x 54.6=、m H 46.15=、2/10m KN q =、 8.18=ϕ、KPa C 33=、安全系数5.1=K
04.2)2
2045()245(143.122014.32⨯=+=+=⨯e tg e tg e N tg tg q ϕϕπ=6.4 ϕtg N N q c )
1(-==14.836
228.18836.14334.654.68.18)(12⨯⨯+⨯⨯=+++=q
x H r cN xN r K c
q s =3.09>1.5 即钢板桩打入深度6.54m ,地基土稳定,不会发生隆起。
