光电开关原理

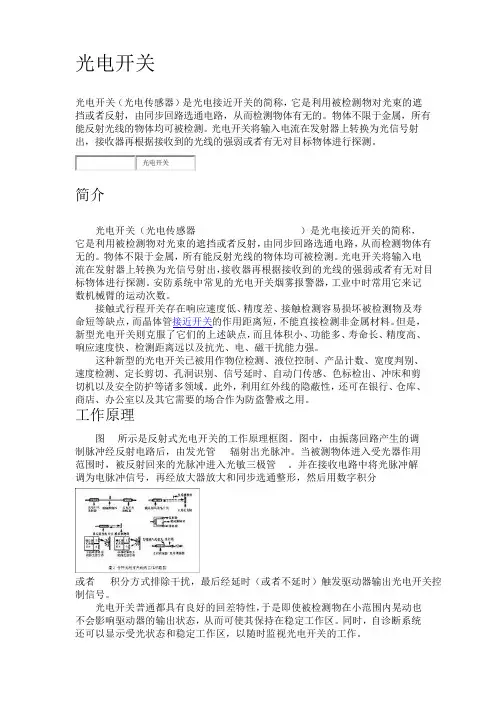

光电开关的原理及类型
光电开关光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或者反射，由同步回路选通电路，从而检测物体有无的。
物体不限于金属，所有能反射光线的物体均可被检测。
光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或者有无对目标物体进行探测。
4339268光电开关简介）是光电接近开关的简称，光电开关（光电传感器:photoelectric switch它是利用被检测物对光束的遮挡或者反射，由同步回路选通电路，从而检测物体有无的。
物体不限于金属，所有能反射光线的物体均可被检测。
光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或者有无对目标物体进行探测。
安防系统中常见的光电开关烟雾报警器，工业中时常用它来记数机械臂的运动次数。
接触式行程开关存在响应速度低、精度差、接触检测容易损坏被检测物及寿命短等缺点，而晶体管接近开关的作用距离短，不能直接检测非金属材料。
但是，新型光电开关则克服了它们的上述缺点，而且体积小、功能多、寿命长、精度高、响应速度快、检测距离远以及抗光、电、磁干扰能力强。
这种新型的光电开关已被用作物位检测、液位控制、产品计数、宽度判别、速度检测、定长剪切、孔洞识别、信号延时、自动门传感、色标检出、冲床和剪切机以及安全防护等诸多领域。
此外，利用红外线的隐蔽性，还可在银行、仓库、商店、办公室以及其它需要的场合作为防盗警戒之用。
工作原理图1所示是反射式光电开关的工作原理框图。
图中，由振荡回路产生的调制脉冲经反射电路后，由发光管GL辐射出光脉冲。
当被测物体进入受光器作用。
并在接收电路中将光脉冲解范围时，被反射回来的光脉冲进入光敏三极管DU调为电脉冲信号，再经放大器放大和同步选通整形，然后用数字积分或者RC积分方式排除干扰，最后经延时（或者不延时）触发驱动器输出光电开关控制信号。
光电开关普通都具有良好的回差特性，于是即使被检测物在小范围内晃动也不会影响驱动器的输出状态，从而可使其保持在稳定工作区。
光电开关工作原理
光电开关原理及应用一、前言光电开关是传感器大家族中的成员，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。
由于光电开关输出回路和输入回路是电隔离的（即电缘绝），所以它可以在许多场合得到应用。
? ?二、光电开关介绍1、工作原理光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。
物体不限于金属，所有能反射光线的物体均可被检测。
光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。
工作原理如图1所示。
多数光电开关选用的是波长接近可见光的红外线光波型。
图2是德国SICK公司的部分光电开关外型图。
2、光电开关的分类及术语解释（1）、分类①漫反射式光电开关：它是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，物体将光电开关发射器发射的足够量的光线反射到接收器，于是光电开关就产生了开关信号。
当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式。
②镜反射式光电开关：它亦集发射器与接收器于一体，光电开关发射器发出的光线经过反射镜反射回接收器，当被检测物体经过且完全阻断光线时，光电开关就产生了检测开关信号。
③对射式光电开关：它包含了在结构上相互分离且光轴相对放置的发射器和接收器，发射器发出的光线直接进入接收器，当被检测物体经过发射器和接收器之间且阻断光线时，光电开关就产生了开关信号。
当检测物体为不透明时，对射式光电开关是最可靠的检测装置。
④槽式光电开关：它通常采用标准的U 字型结构，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了开关量信号。
槽式光电开关比较适合检测高速运动的物体，并且它能分辨透明与半透明物体,使用安全可靠。
⑤光纤式光电开关：它采用塑料或玻璃光纤传感器来引导光线，可以对距离远的被检测物体进行检测。

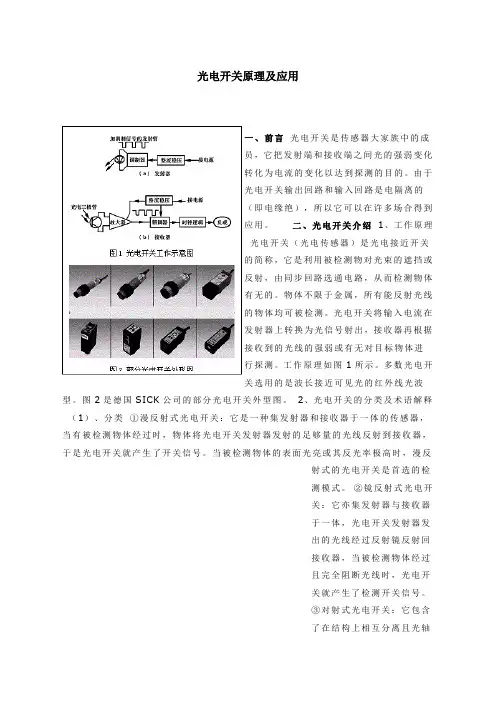

光电开关工作原理
光电开关原理及应用一、前言光电开关是传感器大家族中的成员，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。
由于光电开关输出回路和输入回路是电隔离的（即电缘绝），所以它可以在许多场合得到应用。
二、光电开关介绍1、工作原理光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。
物体不限于金属，所有能反射光线的物体均可被检测。
光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。
工作原理如图1所示。
多数光电开关选用的是波长接近可见光的红外线光波型。
图2是德国SICK公司的部分光电开关外型图。
2、光电开关的分类及术语解释（1）、分类①漫反射式光电开关：它是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，物体将光电开关发射器发射的足够量的光线反射到接收器，于是光电开关就产生了开关信号。
当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式。
②镜反射式光电开关：它亦集发射器与接收器于一体，光电开关发射器发出的光线经过反射镜反射回接收器，当被检测物体经过且完全阻断光线时，光电开关就产生了检测开关信号。
③对射式光电开关：它包含了在结构上相互分离且光轴相对放置的发射器和接收器，发射器发出的光线直接进入接收器，当被检测物体经过发射器和接收器之间且阻断光线时，光电开关就产生了开关信号。
当检测物体为不透明时，对射式光电开关是最可靠的检测装置。
④槽式光电开关：它通常采用标准的U 字型结构，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了开关量信号。
槽式光电开关比较适合检测高速运动的物体，并且它能分辨透明与半透明物体,使用安全可靠。
⑤光纤式光电开关：它采用塑料或玻璃光纤传感器来引导光线，可以对距离远的被检测物体进行检测。
光电开关工作原理
光电开关原理及应用一、前言光电开关是传感器大家族中的成员，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。
由于光电开关输出回路和输入回路是电隔离的（即电缘绝），所以它可以在许多场合得到应用。
? ?二、光电开关介绍1、工作原理光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。
物体不限于金属，所有能反射光线的物体均可被检测。
光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。
工作原理如图1所示。
多数光电开关选用的是波长接近可见光的红外线光波型。
图2是德国SICK公司的部分光电开关外型图。
2、光电开关的分类及术语解释（1）、分类①漫反射式光电开关：它是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，物体将光电开关发射器发射的足够量的光线反射到接收器，于是光电开关就产生了开关信号。
当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式。
②镜反射式光电开关：它亦集发射器与接收器于一体，光电开关发射器发出的光线经过反射镜反射回接收器，当被检测物体经过且完全阻断光线时，光电开关就产生了检测开关信号。
③对射式光电开关：它包含了在结构上相互分离且光轴相对放置的发射器和接收器，发射器发出的光线直接进入接收器，当被检测物体经过发射器和接收器之间且阻断光线时，光电开关就产生了开关信号。
当检测物体为不透明时，对射式光电开关是最可靠的检测装置。
④槽式光电开关：它通常采用标准的U字型结构，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了开关量信号。
槽式光电开关比较适合检测高速运动的物体，并且它能分辨透明与半透明物体,使用安全可靠。
⑤光纤式光电开关：它采用塑料或玻璃光纤传感器来引导光线，可以对距离远的被检测物体进行检测。
光电开关的工作原理
光电开关的工作原理
光电开关是一种使用光电效应来检测和测量物体位置、距离、速度等参数的传感器。
它包含一个光源和一个光敏接收器，通过光源发出光束，并通过光敏接收器接收光束的强度变化来判断物体的存在或者运动状态。
光电开关的工作原理如下：
1. 发射光束：光电开关中的光源通常为红外光源，它能够产生一个红外光束。
这个光束会沿着一条直线或者一个区域发射出去。
2. 接收光束：光电开关中的光敏接收器通常为光电二极管或光电三极管。
它会接收到光源发出的光束，并将光束转化为电信号。
3. 检测物体：当没有物体遮挡光束时，光束会被光敏接收器接收到，并转化为一个特定的电信号，表示物体不存在。
4. 遮挡检测：当有物体遮挡光束时，光束中的一部分或全部会被物体阻挡住，光敏接收器接收到的光强度会减小。
这时，光敏接收器会将光束的强度变化转化为一个电信号，表示物体存在。
5. 信号处理：光电开关通常会对光敏接收器接收到的电信号进行放大、滤波等处理，以保证信号的准确性和稳定性。
光电开关的工作原理可以应用于很多领域，例如自动门控制、流水线物体检测、机器人导航等等。
它具有响应速度快、精度高、可靠性好等优点，在物体检测和测量方面有着广泛的应用。
光电开关感应原理
光电开关感应原理光电开关是一种基于光电传感器原理的电子器件，广泛应用于自动化控制系统中。
它可以通过光的散射、反射或吸收来感知物体的存在或位置变化，并将这些信息转化为电信号，从而实现对设备、机器或系统的自动控制。
下面将详细介绍光电开关的感应原理。
一、光电传感器原理光电传感器是光电开关的核心部件，负责接收和转化光信号。
在光电传感器内部，通常由光源和光敏元件组成。
光源可以是红外线发射二极管、激光二极管或者LED灯等，主要作用是发射特定波长的光线。
光敏元件通常是光敏二极管、光敏三极管或光敏电阻等，其特点是对光线的敏感程度很高，能够将光信号转化为电信号。
二、散射式光电开关散射式光电开关是一种常见的光电开关类型。
在这种类型的光电开关中，光源和光敏元件位于同一端，通过发射、接收和反射光信号来感知物体的存在。
具体工作原理如下：1. 光源发出的光线被物体散射。
光线遇到物体后，由于材料的不同反射率，一部分光线会被散射并朝不同方向反射。
2. 光敏元件接收被散射的光信号。
光线经过散射后，一部分会进入光敏元件，使其产生电流或电压信号。
3. 光敏元件输出信号触发控制。
当光敏元件接收到足够的光信号时，输出的电流或电压会触发相应的控制信号，从而启动或停止设备或系统。
散射式光电开关的工作原理简单、灵敏度较高，但对工作环境的要求相对较高，比如有较强的环境光干扰或反射面积较小的情况下，可能会影响其正常工作。
三、反射式光电开关反射式光电开关是另一种常见的光电开关类型。
在这种类型的光电开关中，光源和光敏元件位于相对的两端，通过光的反射来感知物体的存在。
具体工作原理如下：1. 光源发出的光线被物体反射。
光线照射到物体上后，一部分光线会被物体反射回来。
2. 反射的光线被光敏元件接收。
光线经过反射后，一部分会进入光敏元件，使其产生电流或电压信号。
3. 光敏元件输出信号触发控制。
当光敏元件接收到足够的光信号时，输出的电流或电压会触发相应的控制信号，从而启动或停止设备或系统。
光电开关工作原理
光电开关原理及应用一、前言光电开关是传感器大家族中的成员，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。
由于光电开关输出回路和输入回路是电隔离的（即电缘绝），所以它可以在许多场合得到应用。
? ?二、光电开关介绍1、工作原理光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。
物体不限于金属，所有能反射光线的物体均可被检测。
光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。
工作原理如图1所示。
多数光电开关选用的是波长接近可见光的红外线光波型。
图2是德国SICK公司的部分光电开关外型图。
2、光电开关的分类及术语解释（1）、分类①漫反射式光电开关：它是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，物体将光电开关发射器发射的足够量的光线反射到接收器，于是光电开关就产生了开关信号。
当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式。
②镜反射式光电开关：它亦集发射器与接收器于一体，光电开关发射器发出的光线经过反射镜反射回接收器，当被检测物体经过且完全阻断光线时，光电开关就产生了检测开关信号。
③对射式光电开关：它包含了在结构上相互分离且光轴相对放置的发射器和接收器，发射器发出的光线直接进入接收器，当被检测物体经过发射器和接收器之间且阻断光线时，光电开关就产生了开关信号。
当检测物体为不透明时，对射式光电开关是最可靠的检测装置。
④槽式光电开关：它通常采用标准的U字型结构，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了开关量信号。
槽式光电开关比较适合检测高速运动的物体，并且它能分辨透明与半透明物体,使用安全可靠。
⑤光纤式光电开关：它采用塑料或玻璃光纤传感器来引导光线，可以对距离远的被检测物体进行检测。
光电开关工作原理
光电开关原理及应用一、前言光电开关是传感器大家族中的成员，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。
由于光电开关输出回路和输入回路是电隔离的（即电缘绝），所以它可以在许多场合得到应用。
二、光电开关介绍1、工作原理光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。
物体不限于金属，所有能反射光线的物体均可被检测。
光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。
工作原理如图1所示。
多数光电开关选用的是波长接近可见光的红外线光波型。
图2是德国SICK公司的部分光电开关外型图。
2、光电开关的分类及术语解释（1）、分类①漫反射式光电开关：它是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，物体将光电开关发射器发射的足够量的光线反射到接收器，于是光电开关就产生了开关信号。
当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式。
②镜反射式光电开关：它亦集发射器与接收器于一体，光电开关发射器发出的光线经过反射镜反射回接收器，当被检测物体经过且完全阻断光线时，光电开关就产生了检测开关信号。
③对射式光电开关：它包含了在结构上相互分离且光轴相对放置的发射器和接收器，发射器发出的光线直接进入接收器，当被检测物体经过发射器和接收器之间且阻断光线时，光电开关就产生了开关信号。
当检测物体为不透明时，对射式光电开关是最可靠的检测装置。
④槽式光电开关：它通常采用标准的U字型结构，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了开关量信号。
槽式光电开关比较适合检测高速运动的物体，并且它能分辨透明与半透明物体,使用安全可靠。
⑤光纤式光电开关：它采用塑料或玻璃光纤传感器来引导光线，可以对距离远的被检测物体进行检测。
光电开关的原理
光电开关的原理光电开关是一种利用光电效应来探测、控制物体位置、存在与否的一种传感器装置。
它主要由光源、光电探测器和信号处理电路组成。
光电开关的原理是利用光源发出的光束照射到被测物体上，被测物体会对光束产生遮挡或反射，光电探测器接收到被测物体对光束的影响，通过信号处理电路将这些影响转化成电信号，从而实现对被测物体的探测和控制。
光电开关主要分为对射型和反射型两种。
对射型光电开关是将光源和光电探测器分别安装在被测物体的两侧，被测物体遮挡光束时，光电探测器接收不到光束，从而产生信号；反射型光电开关则是将光源和光电探测器安装在一侧，被测物体遮挡或反射光束时，光电探测器接收到不同的光信号，也可以实现对被测物体的探测和控制。
光电开关的原理是基于光电效应的。
光电效应是指当光束照射到物体表面时，光子的能量被物体的电子吸收，使得电子跃迁到高能级，从而产生电子-空穴对。
光电探测器中的光敏元件会对这些电子-空穴对产生响应，将其转化为电信号。
因此，光电开关能够通过光源和光电探测器之间的光束来探测物体的位置、存在与否，并将这些信息转化为电信号输出。
光电开关的原理非常简单，但在实际应用中具有广泛的用途。
它可以用于工业自动化生产线上的物体检测、计数、定位等功能，也可以用于家用电器的感应开关、安防系统的监控等领域。
由于光电开关具有高精度、快速响应、不受物体材质、颜色等影响的特点，因此在自动化控制领域有着重要的地位。
总的来说，光电开关的原理是利用光源发出的光束和光电探测器接收到的光信号来实现对被测物体的探测和控制。
通过光电效应的原理，光电开关能够实现高精度、快速响应的功能，广泛应用于工业自动化、家用电器、安防系统等领域，为生产和生活带来了很大的便利。
光电开关的原理
光电开关的原理光电开关是一种能够通过光信号来感知物体位置、检测物体状态的传感器。
它包括光源、光电器件和信号处理电路三个部分。
光电开关的工作原理是：当光源发出光线照射到被测物体上时，光线会被物体反射或散射。
这些反射或散射的光线会再次被光电器件接收到，产生光电效应，使其输出电流或电压信号。
信号处理电路会根据这些信号的变化情况，来判断被测物体是否存在、其位置和运动状态等信息。
光电开关可以分为三种类型：1. 光电传感器：一般由红外LED作为光源，具有高精度、高灵敏度、快速响应等特点，适用于各种自动控制系统。
2. 光电开关：工作时将发射和接收器集成在一个外壳中，通常使用可见光LED作为光源，主要用于自动门、触摸面板、计数器等应用场合。
3. 光电障碍传感器：一般由发射器和接收器组成，常用于安全防护、物流输送、机床自动化等领域。
当然，以下是关于光电开关的一些补充信息：1. 光电开关的工作距离和检测角度都有一定的范围，需要根据具体情况选择不同类型和参数的产品。
2. 光电开关的光源一般分为可见光和红外光两种，其中红外光波长长，穿透力强，在远距离和复杂环境下更加稳定可靠。
3. 光电开关可以实现非接触式检测，不会对被检测物体造成损伤、污染等影响，因此在精密制造和医疗器械等领域有广泛应用。
4. 光电开关的故障可能会受到外部干扰或光照强度变化等因素的影响，因此在使用时应注意保持良好的环境和使用条件，避免误判和误操作。
光电开关作为一种高科技的传感器，已经得到了广泛的应用和发展，并且随着自动化技术的不断提升，光电开关利用光信号进行物体检测和控制，具有响应快、鲁棒性好、耐久性高等优点，被广泛应用于工业自动化控制中的位置、距离、速度、防护、计数等方面。
光电开关的工作原理及分类
Principle and classification of photoelectric switches
光电开关的工作原理
光电开关（光电传感器）是光电接近开关的简称，它是利用被 检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体的 有无。物体不限于金属，所有能反射光线的物体均可被检测。 光电开关将输入电流在发射器上转换为光信号射出，接收器再 根据接收到的光线的强弱或有无对目标物体进行探测。
反射镜反射回来的偏振光。
被测物漫反射型光电开关
漫反射型光电开关集光发射器 和光接收器于一体。当被测物体经过 该光电开关时，发射器发出的光线经 被测物体表面反射由接收器接收，于 是产生开关信号。
各种光电开关工作示意图
THANK YOU
光电开关的分类
光电开关可分为遮断型和反射型两大类。遮断型光电开关的发射器和接收器相 对安放，轴线严格对准。当有物体在两者中间通过时，红外光束被遮断，接收器接 收不到红外线而产生一个负脉冲信号。遮断型光电开关的检测距离一般可达十几米， 对所有能遮断光线的物体均可检测。 反射型光电开关分为两种情况：反射镜反射型及被测物漫反射型(简称散射型)。 反射镜反射型光电开关采用较为方便的单侧安装方式，但需要调整反射镜的角度以取 得最佳的反射效果。反射镜通常使用三角棱镜，它对安装角度的变化不太敏感，有的 还采用偏光镜，它能将光源发出的光转变成偏振光(波动方向严格一致的光)反射回去， 提高抗干扰能力。
遮断型光电开关
遮断式光电开关由相互分离且相对安装的 光发射器和光接受器组成。当被检测物体位于 发射器和接受器之间时，光线被阻断，接受器 接受不到ห้องสมุดไป่ตู้线而产生开关信号。
反射镜反射型光电开关
光电开关的原理及特点E3F-DS50C4
光电开关的原理及特点E3F-DS50C41、工作原理光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。
多数光电开关选用的是波长接近可见光的红外线光波型。
物体不限于金属，所有能反射光线的物体均可被检测。
光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。
2、光电开关的分类①漫反射式光电开关：它是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，物体将光电开关发射器发射的足够量的光线反射到接收器，于是光电开关就产生了开关信号。
当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式。
②镜反射式光电开关：它亦集发射器与接收器于一体，光电开关发射器发出的光线经过反射镜反射回接收器，当被检测物体经过且完全阻断光线时，光电开关就产生了检测开关信号。
③对射式光电开关：它包含了在结构上相互分离且光轴相对放置的发射器和接收器，发射器发出的光线直接进入接收器，当被检测物体经过发射器和接收器之间且阻断光线时，光电开关就产生了开关信号。
当检测物体为不透明时，对射式光电开关是最可靠的检测装置。
④槽式光电开关：它通常采用标准的U字型结构，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了开关量信号。
槽式光电开关比较适合检测高速运动的物体，并且它能分辨透明与半透明物体,使用安全可靠。
⑤光纤式光电开关：它采用塑料或玻璃光纤传感器来引导光线，可以对距离远的被检测物体进行检测。
通常光纤传感器分为对射式和漫反射式。
3、专业术语解释①输出状态：分常开和常闭。
当无检测物体时，常开型的光电开关所接通的负载由于光电开关内部的输出晶体管的截止而不工作，当检测到物体时，晶体管导通，负载得电工作。
②检测距离：是指检测体按一定方式移动，当开关动作时测得的基准位置（光电开关的感应表面）到检测面的空间距离。
光电开关原理及应用
光电开关原理及应用光电开关是一种依据光电效应，将光能转化为电信号的装置。
通过感应光的存在与否，来实现电器的开启或关闭。
它广泛应用于自动化控制领域，如工业生产、交通信号灯、安防监控等。
光电开关的原理主要包括两个方面：光电效应和电路控制。
首先是光电效应。
光电效应是指在特定条件下，当光线照射到材料表面时，会产生电子的弛豫和电子的排斥现象。
根据这一原理，将光电开关的工作电源和感光元件连结在一起，当有光照射到感光元件时，会产生电流或电压信号。
其次是电路控制。
光电开关通常由发光二极管（LED）、光敏三极管、信号电路和输出装置等组成。
当光线射到光敏三极管上产生电流，信号电路进行增强和处理，然后控制输出装置的开闭状态，实现光电开关的功能。
光电开关具有多种应用。
首先是工业自动化生产。
在生产线上，往往需要通过光电开关来检测物体的存在与否，实现自动化控制。
如光电开关可以用来监测流水线上的产品是否顺利通过，以便控制后续工作的开展。
另外，光电开关还可以用于检测机器人的姿态和位置，实现机器人的控制和定位。
其次是交通信号灯。
光电开关常用于交通信号灯的控制。
通过安装在道路上的光电开关，可以检测道路上车辆和行人的存在与否，从而根据周围环境的不同，智能地实现交通信号灯的切换。
这样可以更加有效地处理交通拥堵和减少交通事故。
再次是安防监控。
光电开关在安防监控中的应用非常广泛。
通过安装在门窗、墙壁等地方的光电开关，可以及时感知到有人靠近或经过，并通过控制报警器、视频监控等方式进行警示和采集证据。
这样可以提高安防监控的效果，保护财产和人身安全。
此外，光电开关还可以应用于荧光检测、流量控制、温度测量、物体计数等领域。
总结起来，光电开关利用光电效应和电路控制的原理，可以将光能转化为电信号，实现自动化控制。
它在各个领域有着重要的应用价值，为我们的生活带来了诸多便利和安全保障。
光电开关的原理及应用教案
光电开关的原理及应用教案一、引言光电开关是一种应用广泛的传感器，通过利用光电效应实现物体的检测和触发信号的输出。
它不仅具有高精度、高可靠性、高灵敏度的特点，而且具有耐污染、耐干扰、无接触等优点，因此在工业自动化控制中得到了广泛的应用。
本教案将详细介绍光电开关的原理以及其在实际应用中的教学方法。
二、光电开关的原理2.1 光电效应的基本原理光电开关的工作原理基于光电效应，即光对物质的激发作用。
当光照射到某些物质表面时，会引起物质内电子的激发和运动，从而产生电荷。
光电开关利用这种电荷的变化来检测物体的存在与否，从而实现相应的控制。
2.2 光电开关的组成结构光电开关一般由光源、光电传感器和输出电路三部分组成。
光源负责产生光信号，光电传感器负责接收光信号并转换为电信号，输出电路负责处理电信号并输出相应的控制信号。
三、光电开关的应用3.1 工业自动化控制领域光电开关在工业自动化控制领域中具有广泛的应用。
它可以用于物体的检测、计数和定位等操作。
例如，在生产线上，可以利用光电开关来检测产品的到位情况，实现自动化的生产流程。
3.2 家居安防领域光电开关也可以应用于家居安防领域。
通过安装在门窗等位置，光电开关可以检测是否有人进入或离开，从而及时报警并采取相应的防范措施。
3.3 其他应用领域除了工业自动化控制和家居安防领域外，光电开关还可以应用于许多其他领域，如交通控制、医疗器械、环境监测等。
它在这些领域中起到了重要的作用，提高了生产效率和生活质量。
四、光电开关的教学方法4.1 实验操作演示在教学过程中，可以通过实验操作演示来加深学生对光电开关原理的理解。
可以准备一组光电开关实验装置，让学生观察光电开关的组成结构，并进行实际操作。
通过观察和实验，学生可以更加直观地理解光电开关的工作原理。
4.2 案例分析讨论除了实验操作演示外，教师还可以引导学生进行案例分析讨论。
可以选择一些实际应用中的光电开关案例，让学生分析其中的原理和应用场景。
光电开关的原理及运用
光电开关的原理及运用一.光电开关的运用光电开关是传感器中的一种，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。
由于光电开关输出回路和输入回路是电隔离的（即电缘绝），所以它可以在许多场合得到应用。
二、光电开关介绍1、工作原理光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。
物体不限于金属，所有能反射光线的物体均可被检测。
光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。
多数光电开关选用的是波长接近可见光的红外线光波型。
2、光电开关的分类及术语解释（1）、分类①漫反射式光电开关：它是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，物体将光电开关发射器发射的足够量的光线反射到接收器，于是光电开关就产生了开关信号。
当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式。
②镜反射式光电开关：它亦集发射器与接收器于一体，光电开关发射器发出的光线经过反射镜反射回接收器，当被检测物体经过且完全阻断光线时，光电开关就产生了检测开关信号。
③对射式光电开关：它包含了在结构上相互分离且光轴相对放置的发射器和接收器，发射器发出的光线直接进入接收器，当被检测物体经过发射器和接收器之间且阻断光线时，光电开关就产生了开关信号。
当检测物体为不透明时，对射式光电开关是最可*的检测装置。
④槽式光电开关：它通常采用标准的U字型结构，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了开关量信号。
槽式光电开关比较适合检测高速运动的物体，并且它能分辨透明与半透明物体,使用安全可*。
⑤光纤式光电开关：它采用塑料或玻璃光纤传感器来引导光线，可以对距离远的被检测物体进行检测。
通常光纤传感器分为对射式和漫反射式。
（2）术语解释①检测距离：是指检测体按一定方式移动，当开关动作时测得的基准位置（光电开关的感应表面）到检测面的空间距离。
光电开关工作原理
光电开关工作原理光电开关是一种利用光电效应工作的传感器。
它可以将光信号转化为电信号，从而实现对物体存在与否、位置等信息的检测。
光电开关通常由光源、接收器和电路控制部分组成。
光源发出一束光束，经过透镜或反射进入接收器。
当有物体遮挡光束时，接收器会感受到光信号的变化，进而引发电路产生电信号，从而实现物体检测的目的。
光电开关的工作原理主要基于光电效应和光散射的原理。
1.光电效应：光电开关中的光电器件通常采用光电二极管或光敏三极管。
当光束照射到光电二极管或光敏三极管上时，光的能量会激发其中的电子，使之从价带跃迁到导带，从而产生电流。
根据光电二极管或光敏三极管的不同结构和工作原理，可分为反向光电效应、正向光电效应和内光电效应等。
2.光散射：光电开关中的光源通常选择红外光或激光等，在照射物体表面时，光束会发生光散射现象。
光电开关接收器接收到经过光散射的光信号后，通过光电效应生成电信号，从而判断物体的存在与否。
根据上述的工作原理，光电开关可分为反射型、透射型和侧射型三种类型。
1.反射型光电开关：反射型光电开关中，光源和接收器在同一侧，通过一块反射板或者物体本身的反射来接受光束。
当物体遮挡了光源产生的光束后，光信号就会被接收到。
这种类型的光电开关适用于需要检测物体的存在与否、位置、剥落等场景。
2.透射型光电开关：透射型光电开关中，光源和接收器在两侧，物体必须在光源和接收器之间才能被检测到。
当物体遮挡了光源和接收器之间的光束时，光信号就会被接收到。
这种类型的光电开关适用于检测物体通过或阻挡等场景。
3.侧射型光电开关：侧射型光电开关中，光源和接收器在同一侧，通过物体的边缘反射光来接受光信号。
当物体接近光源和接收器时，光信号就会被接收到。
这种类型的光电开关适用于检测物体靠近或离开等场景。
除了基本的工作原理外，光电开关还可以通过调整光源的强度、接收器的灵敏度与位置、滤光器的使用等方式来进行优化，使其能够适应不同的环境和需求。
光电开关的工作原理
光电开关的工作原理光电开关的重要功能是能够处理光的强度变化：利用光学元件，在传播媒介中间使光束发生变化；利用光束来反射物体；使光束发射经过长距离后瞬间返回。
光电开关的工作原理光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。
物体不限于金属，所有能反射光线的物体均可被检测。
光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。
多数光电开关选用的是波长接近可见光的红外线光波型。
光电开关是由发射器、接收器和检测电路三部分组成。
发射器对准目标发射光束，发射的光束一般来源于半导体光源，发光二极管（LED）、激光二极管及红外发射二极管。
光束不间断地发射，或者改变脉冲宽度。
受脉冲调制的光束辐射强度在发射中经过多次选择，朝着目标不间接地运行。
接收器有光电二极管或光电三极管、光电池组成。
在接收器的前面，装有光学元件如透镜和光圈等。
在其后面的是检测电路，它能滤出有效信号和应用该信号。
此外，光电开关的结构元件中还有发射板和光导纤维。
三角反射板是结构牢固的发射装置。
它由很小的三角锥体反射材料组成，能够使光束准确地从反射板中返回，具有实用意义。
它可以在与光轴0到25的范围改变发射角，使光束几乎是从一根发射线，经过反射后，还是从这根反射线返回。
光电开关一般都具有良好的回差特性，因而即使被检测物在小范围内晃动也不会影响驱动器的输出状态，从而可使其保持在稳定工作区。
同时，自诊断系统还可以显示受光状态和稳定工作区，以随时监视光电开关的工作。
光电开关的类型按检测方式可分为反射式、对射式和镜面反射式三种类型。
对射式检测距离远，可检测半透明物体的密度（透光度）。
反射式的工作距离被限定在光束的交点附近，以避免背景影响。
镜面反射式的反射距离较远，适宜作远距离检测，也可检测透明或半透明物体。
可分为对射型、漫反射型、镜面反射型。
光开关的工作原理
光开关的工作原理
1 光电开关是光电子元件
光电开关是一种可以检测光线强度变化并根据变化来控制开关状
态的光电子元件，它是由光电池发生电流而控制开关运行的一种电路，当外部环境发射光强度到达某一程度，光电池就可以产生电路。
根据
电流的大小来控制开关的变换，从而控制电路的开关。
2 工作原理
光电开关一般由外壳、阳极、隔膜、緞帶、电池、开关和其他组
件组成。
当外部光线照射到光电开关，光电池就会产生一定的电流，
这个电流就会使开关进入感应状态，开关的开闭由电流的大小而定。
如果光线强度达到一定值，足以使电流达到相应的平台值，通过特定
的内部连接，便可把外部开关动作变换为开关动作。
3 光电开关的应用
由于光电开关的特性，被广泛用于家用电器、车用电子设备、机
械设备等，其中有简单的按钮式开关，也有更复杂的诸如温度控制器、定时器、安全装置等多种多样的产品。
其中它可以实现灯光、按钮的
自动操作，节约人力，提高全自动量化程度，从而更好地提高生产效率。
此外，它也可以用于照明检测、光纤通讯、智能交通系统等电子
应用领域。
4 结论
光电开关由于其占地小、功耗低、运行稳定等特点，在电子装置应用上有着广泛的用途，并逐渐代替传统的机械开关，从而实现自动控制，提高了整个系统的控制精度，是一种非常有用的电子元件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光电开关原理圈子类别：传感器(晴天) 2009-3-17 14:11:00[我要评论] [加入收藏] [加入圈子]光电开关的定义：此种产品以光源为介质、应用光电效应，当光源受物体遮蔽或发生反射、辐射和遮光导致受光量变化来检测对象的有无、大小和明暗，而向产生接点和无接点输出信号的开关元件。
光电开关包括几种类型，自身不具备光源，利用被测物体发射的光的变化量进行检测的；利用自然光对光电开关的照射，物体遮蔽自然光产生的关变化量；光电开关自身具备光源，发射的光源对被检测物体反射、吸收、和透射光的变化量进行检测。
常用的光源为紫外光、可见光、红外光等波段的光源，光源的类型有灯泡、LED、激光管等；输出信号有开关量或模拟量和通讯数据信息等。
光电开关的叫法，主要是输出为开关量的开关元件。
光电传感器的叫法，涵盖了输出开关量、模拟量、通讯数据等。
目前市面光电开关的叫法有分光源、检测形式、用途、结构等命名的。
如：利用红外光源的叫红外光电开关、红外线光电开关、红外线光电传感器等。
利用自然光的叫光控开关、光电继电器等。
利用激光为光源的叫激光光电开关、激光光电传感器等。
利用检测形式叫热金属检测器，俗称热检等。
利用用途的叫光电距离传感器、安全光幕传感器等。
利用结构的叫光幕传感器等。
这里就简要举几个例子，还有很多的叫法，在此无法一一介绍。
一、光电开关原理与分类1：按检测形式的分类（1）对射式对射式是由一个发射器与一个接收器相对配置的，发射器发射出的光指向接收器，发射器与接收器之间组成一个闭合光路，通过对光路的光被遮断或光衰减来进行检测的一种检测形式。
这种检测形式作用距离比较长，但需要一个发射器并需要配电；在某些应用场合比如空间狭小，不合适配电的运用上比较麻烦。
如图1a：图1a②发射器与接收器一体化，光传输为直流方式的非调制信号，主要小型缝隙光电开关，如U型、C型的槽型光电开关。
如图1b:图1b（2）直接反射式这种方式是把发射器与接收器构为一体，发射器发射的光直接照射到被检测物上，根据反射光的变化情况来进行检测的。
可以说是近似人的眼睛的一种检测器。
与对射式相比作用距离比较短，只需要单线配电即可，属于通用检测器。
如图2：图2（3）镜面反射式①这种方式是把发射器与接收器构为一体，光电开关对置反角矩阵射镜，发射器的光被反射镜后反馈回接收器，光电开关与角矩阵反射镜（多棱镜）形成闭合光路，通过对光路的光被遮断或光衰减来进行检测的一种检测形式，这种检测形式作用距离比对射式短，比直接反射式较长。
只需要单线配电即可，由于采用反射镜光轴的调整比对射式容易；反射镜由多棱镜角矩阵板或微晶玻璃颗粒反射膜等。
如图3a：图3a②具有M.S.R功能的反射器式光电开关，如果被检测物是平面而且有光泽，则会产生误动作，欲解决此问题，可采用M.S.R功能，它的主要工作原理是基于角矩阵反射器能使偏振光方向改变90°，采用互相垂直的偏振光膜片放在双镜头前，所以使用角矩阵反射器，光路闭合。
如果是平面镜或反光率比较的物体（如：玻璃瓶等）不能改变偏振方向，由它阻挡而产生的反射光不能进入受光器，因此它可以很容易被检测到，从而解决了由它表面反射而它引起的误动作问题。
如图3b:图3b（4）辐射光检测形式通过对被检测物体辐射出的光进行检测的形式。
如用于钢铁行业的对加热的铁辐射出的红外线进行检测的光电开关。
如图4：图4（5）限定反射式这种方式是把发射器与接收器构为一体，发射器与接收器形成一个角度，发射光轴与接收光轴交叉区域灵敏度最佳。
如图5：图5（6）夹角式这种方式是把发射器与接收器构为一体，发射器与接收器形成一个角度，发射光聚焦点与接收光聚焦交叉区域检测物体，用于精细检测，如标记检测等。
如图6：图6（7）同轴检测式（单镜头）这种方式是把发射器与接收器构为一体，发射光通过镀膜的半透明镜片45°折射后通过镜头聚焦发射出去，接收光线通过聚焦镜头入射到接收器，主要用于标志检测。
目前主流的颜色传感器、标志传感器大多采用这样方式。
如图7：图7（8）光导纤维式光导纤维简称光纤，目前光纤式光电开关的光纤基本是两种，一种塑料光纤，价位比较低，普通检测使用；另一种玻璃光纤，价位比较高，一些检测精度比较高的场合。
①：对射式，把光纤套入发射器，把光纤套入接收器，光纤检测头相对安置。
如图8a：图8a②：直接反射式，发射器与接收器构为一体，把光纤套入发射器与接收器（光纤放大器），光纤头为两根光纤并行，直接检测物体。
如图8b：图8b③：同轴反射，发射器与接收器构为一体，把光纤套入发射器与接收器（光纤放大器）。
光纤头为两根光纤并为一根的形式，发射光纤在中间，接受光纤围着其圆周排列。
可以直接反射与镜面反射，取决于光纤放大器的光学结构。
如图8c：图8c2：按检测方法的分类（1）光量法目前大多数光电开关用来检测物体有无的均为光量方式，既光源受物体遮蔽或发生反射、辐射和遮光导致受光量变化来检测对象的有无。
（2）三角测距法光量方式容易受到物体表面的光洁度、粗糙度、颜色所影响，因此在一些要求比较高的场合就需要采用距离法检测。
（3）激光测量法由激光器对被测目标发射一个光信号，然后接受目标反射回来的光信号，通过测量光信号往返经过的时间，计算出目标的距离。
3：按光源种类的分类光源目前采用的大多是发光二极管（LED），根据不同使用目的的区别使用。
（1）白炽灯式（可见光）用于需要白光的标志检测器，由于寿命与抗震性能，现在使用比较少。
（2）发光二极管（LED）式（可见光、近红外光）具有调制容易、寿命长、小型、功耗小、抗震等优点是光电开关理想的光源，可用于各种用途。
（3）荧光式（可见光）主要用于需要长度的光电系统（图像传感器等）（4）紫外光式（不可见光）通过照射紫外线用于检测发生可见光的物体（荧光整理疵点、食品中的异物等）。
（5）气体激光式（可见光）光束比较强，用于探伤系统、条形码系统、及强光衰减大的场合，如蒸汽、烟雾、火焰等场合。
（6）半导体激光式（红光、近红外光）具有较强的透射率和容易调制的特性，用于如蒸汽、烟雾、火焰等场合钢铁行业与安防。
4：按光源调制种类的分类（1）直流光式使发射器的光线为不变的直流光，包括白炽灯和用直流驱动的发光二极管。
这种方式有线路简单、响应速度快的特点，但是抗光干扰比较弱，目前仅在较短的距离检测中使用。
（2）调制式①、脉冲调制式使发射器发的出光线为具有一定频率的脉冲波，一般称为调制光，采用这种方式除了可以获得峰值很高的光脉冲功率外，还可以对接收器输出采用具有频率选择的交流放大器进行放大，从而减少周围光线和电气噪声的影响，这是目前国外使用最广的一种方式。
②机械旋转调制式对光源用棱镜或转盘孔旋转后，提取脉冲信号，如用于区域检测和热金属辐射的扫描检测等。
③、扫描式将多个发射器与接收器组合，通过同步信号逐一扫描，防止相互干扰。
如用于光幕传感器。
5：按供电种类的分类（1）直流式采用直流电压供电的形式，一般大多采用12-24V（10-30V）的直流电压的供电。
（2）交流式采用交流电压供电，电压围为90-240V交流电，满足110VAC与220VAC场合的供电（3）直流交流混合式直流电压与交流电压都可以直接接入同一个供电回路的形式，直流电压围12-240V，交流电压围24-240V，此形式适应性比较灵活，不需要考虑配电的问题。
6：按输出种类的分类（1）三极管NPN输出（2）三极管PNP输出（3）三极管NPN与PNP混合输出（4）固态隔离无触点输出（5）继电器触点输出（6）可控硅输出（7）模拟电压（8）模拟电流（9）数据信号7：按结构种类的分类(1)藏放大器式即把发光、感光元件和放大电路、信号处理电路、开关驱动电路装配在一个壳体里，接通直流电源就可以获取ON-OFF开关输出，不需要专用放大器，抗噪音能力强，寿命长，电缆线可延长等优点，是主流的一种光电开关。
（2）放大器分离式这是种早期采用比较多的方式，发光、感光元件装在探头，用屏蔽线与专用放大器（光电开关主体）连接。
主要是探头可以安装在比较狭小的空间对比较小的物体进行检测，但是有抗噪声能力的问题。
随着技术的发展，藏放大器式的光电开关的体积越来越小；这种形式采用相对较少，尤其是光纤传感器的发展。
（3）光纤式这种光电开关是放大器分离式与藏放大器式结合的产品，通过光纤才传输光信号，光电开关主体上套上光纤线，另一头光纤探头可以对被检测物体进行检测，其优点光纤探头比较小，可以检测比较微小的物体，光纤线传输的只是光信号，所以不用考虑放大器分离式那样需要考虑抗噪声能力的问题。
（4）自控式这种光电开关是具有一定功能性的。
把发光、感光元件和放大电路、信号处理电路、开关驱动电路、电源、继电器等都装配在一起，接上交流或直流电源就可以工作。
同时还具有其他一些功能如动作信号的延时、光电开关的信号灵敏度调节等。
一、前言光电开关是传感器大家族中的成员，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。
由于光电开关输出回路和输入回路是电隔离的（即电缘绝），所以它可以在许多场合得到应用。
二、光电开关介绍1、工作原理光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。
物体不限于金属，所有能反射光线的物体均可被检测。
光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。
工作原理如图1所示。
多数光电开关选用的是波长接近可见光的红外线光波型。
图2是德国SICK公司的部分光电开关外型图。
2、光电开关的分类及术语解释（1）、分类①漫反射式光电开关：它是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，物体将光电开关发射器发射的足够量的光线反射到接收器，于是光电开关就产生了开关信号。
当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式。
②镜反射式光电开关：它亦集发射器与接收器于一体，光电开关发射器发出的光线经过反射镜反射回接收器，当被检测物体经过且完全阻断光线时，光电开关就产生了检测开关信号。
③对射式光电开关：它包含了在结构上相互分离且光轴相对放置的发射器和接收器，发射器发出的光线直接进入接收器，当被检测物体经过发射器和接收器之间且阻断光线时，光电开关就产生了开关信号。
当检测物体为不透明时，对射式光电开关是最可靠的检测装置。
④槽式光电开关：它通常采用标准的U字型结构，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了开关量信号。
槽式光电开关比较适合检测高速运动的物体，并且它能分辨透明与半透明物体,使用安全可靠。
⑤光纤式光电开关：它采用塑料或玻璃光纤传感器来引导光线，可以对距离远的被检测物体进行检测。
