城市轨道交通车辆构造项目四
合集下载
城市轨道交通行车组织 (4)
1. 信号系统终端操作设备
• 该设备主要设置在车站人工控制盘(Monitor Control Panel,MCP)上,通 常具有扣车、设置紧急停车、解除扣车、取消紧急停车及故障报警等功能。在联 锁站一般还设有信号系统现场操作站,通常具备人工排列进路、信号开放、道岔 转换、列车扣停和提前释放运营停车点等功能。
任务1 正常情况下的列车运行组织概述
实现调度监督下的自动运行控制的基本条件如下所述。
1. 计算机系统可输入及储存多套列车运行图,并可根据设定的列车运行图实现行车指挥功能。 2. 对正线运行列车实行自动跟踪,显示进路、道岔位置、区间及线路占用情况。 3. 可自动或人工对列车运行进行调整,可人工对进路排列、信号开放、道岔转换进行控制。 4. 提供中央及车站两级运行控制模式,并可根据需要进行控制权转换。 5. 列车运行自动保护系统对列车运行设定防护区段,控制前、后列车运行的安全间距离。 6. 列车可使用自动驾驶功能,也可采用人工驾驶,列车占用区间的凭证是列车收到的速度码。 7. 通过计算机系统自动绘制列车实际运行图,并进行有关运营数据的统计。
2. 分散式管理
在车站范围内将双方运 营公司的管理范围划分 清楚,在各自范围内运 作,分别接受本运营公 司控制中心的统一指挥。
3. 混合式管理
以一家运营单位为主,另 一家安排工作人员听从主 运营单位的指挥共同参与 车站的管理。在通常情况 下,车站接受双方控制中 心的双重指挥。
任务3 车站行车组织
二、车站控制室的设备及功能
03 采 用 调 度 监 督 下 的 半 自 动 控制组织行车
任务3 车站行车组织
五、车站接发列车作业程序
采用调度监督下的半自动控制组织行 车时,各地方城市轨道交通系统都有 自己的接发列车标准,但也不尽相同。 下面以某城市轨道交通运营单4 所示。
• 该设备主要设置在车站人工控制盘(Monitor Control Panel,MCP)上,通 常具有扣车、设置紧急停车、解除扣车、取消紧急停车及故障报警等功能。在联 锁站一般还设有信号系统现场操作站,通常具备人工排列进路、信号开放、道岔 转换、列车扣停和提前释放运营停车点等功能。
任务1 正常情况下的列车运行组织概述
实现调度监督下的自动运行控制的基本条件如下所述。
1. 计算机系统可输入及储存多套列车运行图,并可根据设定的列车运行图实现行车指挥功能。 2. 对正线运行列车实行自动跟踪,显示进路、道岔位置、区间及线路占用情况。 3. 可自动或人工对列车运行进行调整,可人工对进路排列、信号开放、道岔转换进行控制。 4. 提供中央及车站两级运行控制模式,并可根据需要进行控制权转换。 5. 列车运行自动保护系统对列车运行设定防护区段,控制前、后列车运行的安全间距离。 6. 列车可使用自动驾驶功能,也可采用人工驾驶,列车占用区间的凭证是列车收到的速度码。 7. 通过计算机系统自动绘制列车实际运行图,并进行有关运营数据的统计。
2. 分散式管理
在车站范围内将双方运 营公司的管理范围划分 清楚,在各自范围内运 作,分别接受本运营公 司控制中心的统一指挥。
3. 混合式管理
以一家运营单位为主,另 一家安排工作人员听从主 运营单位的指挥共同参与 车站的管理。在通常情况 下,车站接受双方控制中 心的双重指挥。
任务3 车站行车组织
二、车站控制室的设备及功能
03 采 用 调 度 监 督 下 的 半 自 动 控制组织行车
任务3 车站行车组织
五、车站接发列车作业程序
采用调度监督下的半自动控制组织行 车时,各地方城市轨道交通系统都有 自己的接发列车标准,但也不尽相同。 下面以某城市轨道交通运营单4 所示。
《城市轨道交通车辆构造与运用》(赵帅帅) 4
项目导航
01 认识转向架
02 构架 03 轮对轴箱装置
04 弹性悬挂装置 05 中央牵引装置 06 驱动装置
教学目标
知识目标
①理解转向架的作用,掌握转向架的类型 和组成 ②掌握构架的类型及组成 ③掌握轮对轴箱装置的组成
能力目标
④掌握一系悬挂装置和二系悬挂装置的位 置、作用和组成 ⑤掌握中央牵引装置的作用及组成 ⑥掌握驱动装置的作用及组成
性定位
拉杆的一端与轴箱连 接,另一端与构架连 接。拉杆两端的橡胶 垫和套限制了轴箱与 构架在纵、横方向上 的相对位移,从而实
现弹性定位
三、转向架的类型
转臂式定位
又称弹性铰定位,橡胶节点由弹性橡 胶套、金属外套等组成,其允许轴箱 和构架在上、下方向上有较大的位移, 在纵、横方向上有适宜的刚度,从而
实现良好的弹性定位
2. 按轴箱定位方式分类
层叠式橡胶弹簧定位
层叠式橡胶弹簧有人字形和锥形两种,两 端分别与轴箱、构架连接,其允许轴箱和 构架在上、下方向上有较大的位移,在纵、 横方向上有适宜的刚度,从而实现良好的
弹性定位
三、转向架的类型
小提示
2. 按轴箱定位方式分类
轴箱定位也称为轮对定位,是指约束轮对与构架之间相互位 置的方式。限定轮对和轴箱在转向架的横向与纵向位置的装
轴重/t 轮对内侧距/mm 牵引点高度/mm 齿轮中心距/mm 齿轮传动比/mm
参数值
1 435 2 300 12 600 840(磨耗到限770)
14 1 353 663 370 4.964
• 又称为弹簧减振装置,包括一系悬挂装置和二系悬挂装置,主要 由弹性元件和减振器组成。。它的主要作用是缓和由线路的不平 顺、道岔、钢轨磨耗、车轮不圆等所引起的振动和冲击,保持转 向架的稳定。
《城市轨道交通调度指挥》课件 项目四-特殊情况下的行车调度指挥工作r
国内很多城市轨道交通采用西门子的计算机 联锁系统〔SICAS〕,该系统可分成5层,分 别为操作显示层、联锁逻辑层、执行表示层、 设备驱动层和现场设备层,它们分别对应的 联锁设备为LOW〔局域操作员工作站〕、 SICAS〔联锁计算机〕、STEKOP〔现场接口 计算机〕、DSTT〔接口控制模块〕和现场的 转辙机、信号机、轨道电路、道岔。 这些联锁设备可分为室内设备和室外设备两 类。
〔3〕确认故障排除后,行车 调度员报告值班主任,并通知 车站值班员故障已排除,系统 恢复正常。
一、ATS系统故障时的行车调度指挥
〔二〕控制中心MMI有显示 1、确认故障 当观察发现控制中心MMI有显示,但不能自动排列进路时,行车 调度员应先检查列车目的地是否正确、车站进路模式是否正确,终 点站检查终端模式是否正确,假设有问题应及时改正。假设无以上 问题,那么可确认为ATS系统故障。 2、组织行车 在确认故障后,行车调度员应及时通知维修调度员进行处理,并与 维修调度员确认其影响范围,然后针对故障影响的不同范围,分别 采取相应的组织手段,具体如下。
停车点的释放,监视车站 LOW管辖范围内的列车运行 情况,向行车调度员报告列车
停开时间等。
一、ATS系统故障时的行车调度指挥
〔一〕控制中心MMI无显示 3、故障排除收回车站控制权
〔1〕在故障排除后,维修调度 员通知值班主任和行车调度员 ,并进行维修销点。
〔2〕收到维修调度员的故障消 除通知后,行车调度员收回有 关车站的LOW控制权,并在 MMI上检查相关信息,如ATS 是否能及时更新列车位置信息 、是否可以在MMI上手动排列 进路、与列车司机核对车次号 是否正确,在检查正常后确认 ATS故障排除。
一、联锁系统概述
〔一〕室内设备 室内设备主要有LOW、SICAS、接口设备。 LOW〔局域操作员工作站〕: 用于控制和监督信号机、道岔、进路及列车的运行。 SICAS〔联锁计算机〕: 实现联锁功能,主要建立进路和解锁进路。 STEKOP〔现场接口计算机〕: 协助SICAS处理接口,如驱动现场设备并采集信息 等。
〔3〕确认故障排除后,行车 调度员报告值班主任,并通知 车站值班员故障已排除,系统 恢复正常。
一、ATS系统故障时的行车调度指挥
〔二〕控制中心MMI有显示 1、确认故障 当观察发现控制中心MMI有显示,但不能自动排列进路时,行车 调度员应先检查列车目的地是否正确、车站进路模式是否正确,终 点站检查终端模式是否正确,假设有问题应及时改正。假设无以上 问题,那么可确认为ATS系统故障。 2、组织行车 在确认故障后,行车调度员应及时通知维修调度员进行处理,并与 维修调度员确认其影响范围,然后针对故障影响的不同范围,分别 采取相应的组织手段,具体如下。
停车点的释放,监视车站 LOW管辖范围内的列车运行 情况,向行车调度员报告列车
停开时间等。
一、ATS系统故障时的行车调度指挥
〔一〕控制中心MMI无显示 3、故障排除收回车站控制权
〔1〕在故障排除后,维修调度 员通知值班主任和行车调度员 ,并进行维修销点。
〔2〕收到维修调度员的故障消 除通知后,行车调度员收回有 关车站的LOW控制权,并在 MMI上检查相关信息,如ATS 是否能及时更新列车位置信息 、是否可以在MMI上手动排列 进路、与列车司机核对车次号 是否正确,在检查正常后确认 ATS故障排除。
一、联锁系统概述
〔一〕室内设备 室内设备主要有LOW、SICAS、接口设备。 LOW〔局域操作员工作站〕: 用于控制和监督信号机、道岔、进路及列车的运行。 SICAS〔联锁计算机〕: 实现联锁功能,主要建立进路和解锁进路。 STEKOP〔现场接口计算机〕: 协助SICAS处理接口,如驱动现场设备并采集信息 等。
《城市轨道交通行车组织》项目四(终)
项目四 列车运行图编制
主要 内容
一、列车运行图的定义和分类 二、任务运行图基本要素 三、运行图的编制
任务一 列车运行图的定义和分类
列车运行 图的作用
列车运行图 的定义及表示
列车运行 图的定义
和分类
列车运行图 的分类
任务一 列车运行图的定义和分类
一、列车运行图的作用
列车必须按图行车,以实现安全、正点的运营。因此,编制一张经济合理的列车运行图,对于充分利用 轨道交通设备的能力,满足各时期、各时段旅客运输的需求,使运能与运量很好地结合,具有重要的意义。
采用不同的表示方法,主要表现在列车车次或运行线型的不同。
5)时刻表示 在列车运行图上,列车运行线(斜线)与车站中心线(横线)的交点即为列车到达、通过或
出发的时刻。由于城市轨道交通系统采用1分格运行图,列车行车间隔较小、停站时间较短,则 一般不标注列车到、发时刻。
任务一 列车运行图的定义和分类
三、列车运行图的分类
三、列车运行图的分类
1.按照使用范围分类
3)节假日运行图 节假日主要指元旦、春节、清明节、五一劳动节、端午节、中秋节和国庆节等法定节假日。节
假日期间,在连接商业网点、旅游景点的轨道交通线路上,客流往往会有所增加。节日前的晚高峰 小时客流会大于一般工作日早晚高峰小时客流。所以从运营经济性考虑,应根据不同的客流量编制 不同的运行图满足运量需求。 4)其他特殊运行图 该运行图通常因举办重大活动、遇天气骤变而引起短期性客流的激增而编制的特殊运行图,或因新线 开通设备调试、运行演练而编制的演练运行图等。
任务二 运行图基本要素
一、时间要素
2.列车停站时分
乘客上下车的时间与乘客数量多少(主要考虑高峰期人数)、车辆车门数和宽度、站务员的疏导管理有 密切的关系。根据统计资料,每位旅客上下车约需0.6 s,则有
主要 内容
一、列车运行图的定义和分类 二、任务运行图基本要素 三、运行图的编制
任务一 列车运行图的定义和分类
列车运行 图的作用
列车运行图 的定义及表示
列车运行 图的定义
和分类
列车运行图 的分类
任务一 列车运行图的定义和分类
一、列车运行图的作用
列车必须按图行车,以实现安全、正点的运营。因此,编制一张经济合理的列车运行图,对于充分利用 轨道交通设备的能力,满足各时期、各时段旅客运输的需求,使运能与运量很好地结合,具有重要的意义。
采用不同的表示方法,主要表现在列车车次或运行线型的不同。
5)时刻表示 在列车运行图上,列车运行线(斜线)与车站中心线(横线)的交点即为列车到达、通过或
出发的时刻。由于城市轨道交通系统采用1分格运行图,列车行车间隔较小、停站时间较短,则 一般不标注列车到、发时刻。
任务一 列车运行图的定义和分类
三、列车运行图的分类
三、列车运行图的分类
1.按照使用范围分类
3)节假日运行图 节假日主要指元旦、春节、清明节、五一劳动节、端午节、中秋节和国庆节等法定节假日。节
假日期间,在连接商业网点、旅游景点的轨道交通线路上,客流往往会有所增加。节日前的晚高峰 小时客流会大于一般工作日早晚高峰小时客流。所以从运营经济性考虑,应根据不同的客流量编制 不同的运行图满足运量需求。 4)其他特殊运行图 该运行图通常因举办重大活动、遇天气骤变而引起短期性客流的激增而编制的特殊运行图,或因新线 开通设备调试、运行演练而编制的演练运行图等。
任务二 运行图基本要素
一、时间要素
2.列车停站时分
乘客上下车的时间与乘客数量多少(主要考虑高峰期人数)、车辆车门数和宽度、站务员的疏导管理有 密切的关系。根据统计资料,每位旅客上下车约需0.6 s,则有
城市轨道交通车辆构造教案第4章
第三节 缓 冲 装 置
六、可压溃变形管
图4-14 橡胶缓冲器冲击衰减力-行程图
第四节
一、风管连接器 1.不带自闭装置的风管连接器
附属装置
图4-16 不带自闭装置的风管连接器 1—阀壳 2—密封圈 3—滑套 4—橡胶套 5—前弹簧 6—后接头 7—滤尘网
第四节 附 属 装 置
2.自动开闭式风管连接器
四、安装吊挂系统
第五节
一、概述
贯通道及渡板
二、贯通道的结构
1.波纹折棚 2.紧固框架 3.连接框架 1)在框架的侧面和顶部设有两个定位孔和定位销,当连挂时, 定位销插入对应贯通道及渡板
2)在框架上设有4个锁钩和锁钩机构,连挂后用手工将锁 钩插入对应锁闭机构中,实现风挡的惯性连接。
(1)钩头结构 车钩的内部结构如图4-3所示。
第二节 车
钩
(2)作用原理 该车钩有待挂、连接和解钩三种状态,如图4-3所 示。
图4-3 密接式车钩内部结构与作用原理 a)连挂状态 b)解钩状态 c)待挂状态 1—钩头 2—钩舌 3—解钩杆 4—弹簧 5—解钩风缸
第二节 车
钩
1)待挂状态:为车钩连接前的准备状态,此时钩舌定位杆 被固定在待挂位置,解钩风缸活塞杆处于回缩状态,此时 半圆形钩舌的连接面与水平面呈40°角。 2)连挂状态:两钩连挂时,凸锥插进对方车钩相应的凹锥 孔中。 3)解钩状态:自动解钩,即要使两钩分解,需由驾驶员操 纵解钩阀,压缩空气由总风管进入前车(或后车)的解钩风 缸,同时经解钩风管连接器送入相连挂的后车(或前车)解 钩风缸,活塞杆向前推并带动解钩杆,使钩舌转动至开锁
表格
第四章 车辆连接装置
2.学员的评价
表格
3.知识跟进 1)查阅相关资料,了解不同城市的城轨车辆的连接装置。 2)比较城轨车辆的连接装置和CRH动车组的连接装置。
城市轨道交通车辆与结构第四章车钩课件

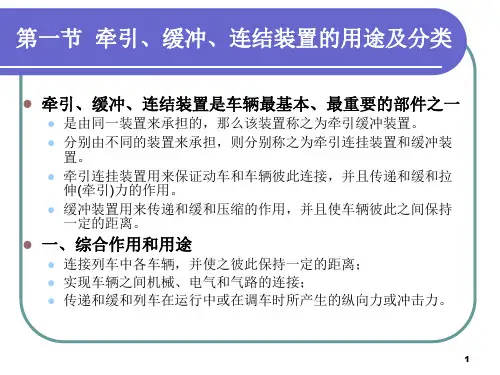

第一节 牵引、缓冲、连结装置的用途及分类
牵引、缓冲、连结装置是车辆最基本、最重要的部件之一
是由同一装置来承担的,那么该装置称之为牵引缓冲装置。 分别由不同的装置来承担,则分别称之为牵引连挂装置和缓冲装
置。 牵引连挂装置用来保证动车和车辆彼此连接,并且传递和缓和拉
伸(牵引)力的作用。 缓冲装置用来传递和缓和压缩的作用,并且使车辆彼此之间保持
25
连挂闭锁位
连挂过程: 原处于连挂准备位的两钩相互接近并碰撞,
在钩头前端的锥形喇叭口引导下彼此精确地 对中心; 两钩向前伸出的钩锁杆顶住对方的钩舌,反 推各自钩舌绕顺时针向转动; 直至在弹簧拉力作用下钩锁杆滑入对方钩舌 的嘴中,并推动钩舌绕逆时针向返回到原来 位置为止。 这时两钩的钩锁杆与两钩的钩舌构成一平行 四边形,力处于平衡状态,两钩刚性地无间 26
钩锁弹簧、钩舌定位杆及弹簧、定位杆 顶块及弹簧和解钩风缸组成。 构造型式: 壳体的前部一半为凸锥体、一半为凹锥 孔。在连接时和相邻车钩凸锥体和凹锥 孔相互插入;
12
自动车钩结构总图
1—钩头凸锥; 2—钩锁连接杆; 3—导向杆; 4—主风管连接器; 5—对开连接套筒; 6—环弹簧缓冲器; 7—支撑座; 8—电气连接箱; 9—钩尾冲击座; 10—过载保护连接套筒; 11—垂向支承; 12—对中装置
3.车钩缓冲器
构造配置: 环弹簧缓冲器 前端: 通过一组对开连接套筒与钩头的后端相连接; 后端: 环弹簧缓冲器通过球铰与车钩支座相连;球铰
销轴与轨面垂直。 机构性能: 整个车钩缓冲装置,为便于车辆通过水平曲线和竖曲
线的要求。 在水平面内可绕销轴: 左右摆动40°, 在垂直面内: 上下摆动5°。 安装构造: 车钩支撑座与钩尾冲击座前端相连,冲击座后端与车
牵引、缓冲、连结装置是车辆最基本、最重要的部件之一
是由同一装置来承担的,那么该装置称之为牵引缓冲装置。 分别由不同的装置来承担,则分别称之为牵引连挂装置和缓冲装
置。 牵引连挂装置用来保证动车和车辆彼此连接,并且传递和缓和拉
伸(牵引)力的作用。 缓冲装置用来传递和缓和压缩的作用,并且使车辆彼此之间保持
25
连挂闭锁位
连挂过程: 原处于连挂准备位的两钩相互接近并碰撞,
在钩头前端的锥形喇叭口引导下彼此精确地 对中心; 两钩向前伸出的钩锁杆顶住对方的钩舌,反 推各自钩舌绕顺时针向转动; 直至在弹簧拉力作用下钩锁杆滑入对方钩舌 的嘴中,并推动钩舌绕逆时针向返回到原来 位置为止。 这时两钩的钩锁杆与两钩的钩舌构成一平行 四边形,力处于平衡状态,两钩刚性地无间 26
钩锁弹簧、钩舌定位杆及弹簧、定位杆 顶块及弹簧和解钩风缸组成。 构造型式: 壳体的前部一半为凸锥体、一半为凹锥 孔。在连接时和相邻车钩凸锥体和凹锥 孔相互插入;
12
自动车钩结构总图
1—钩头凸锥; 2—钩锁连接杆; 3—导向杆; 4—主风管连接器; 5—对开连接套筒; 6—环弹簧缓冲器; 7—支撑座; 8—电气连接箱; 9—钩尾冲击座; 10—过载保护连接套筒; 11—垂向支承; 12—对中装置
3.车钩缓冲器
构造配置: 环弹簧缓冲器 前端: 通过一组对开连接套筒与钩头的后端相连接; 后端: 环弹簧缓冲器通过球铰与车钩支座相连;球铰
销轴与轨面垂直。 机构性能: 整个车钩缓冲装置,为便于车辆通过水平曲线和竖曲
线的要求。 在水平面内可绕销轴: 左右摆动40°, 在垂直面内: 上下摆动5°。 安装构造: 车钩支撑座与钩尾冲击座前端相连,冲击座后端与车
城市轨道交通车辆及操作单元4 车辆连接装置
单元4 车辆连接装置
图4-3(b) 非刚性车钩
城市轨道交通车辆及操作
(2)密接式车钩 我国北京地铁和天津地铁采用密接式车钩缓冲装置,现在已广泛用于国产地铁 列车中。密接式车钩缓冲装置主要由密接式车钩、橡胶缓冲器、风管连接器和 风动解钩系统等几部分组成。
单元4 车辆连接装置
城市轨道交通车辆及操作
车辆联挂时,依靠两车钩相邻钩头上的凸锥和凹锥孔相互插入,起到紧密连接 作用,同时自动将两车之间的电路、空气通路接通,并缓和联挂车辆之问的冲 击作用。
单元4 车辆连接装置
城市轨道交通车辆及操作
在C3车将模式开关MS置于“WM”位,慢慢移向故障车直到车钩连接。此时紧 急制动自动施加(待确认)。紧急制动安全回路在两列车中贯通。
单元4 车辆连接装置
城市轨道交通车辆及操作
(3)解钩状态:解钩可有两种方式进行,一种为气动解钩,另一种为人工解钩。 ① 气动解钩:司机操作按钮控制电磁阀,使解钩气缸充气,气缸活塞杆推动钩舌顺时针 转动,使相邻车钩的钩锁连接杆脱开钩舌,同时使自身的钩锁连接杆克服钩锁弹簧拉力 缩入钩头锥体内,脱离相邻车钩的钩舌。 这时定位杆顶块控制钩舌定位杆使钩舌处于解钩状态。当两钩分离后,定位杆顶块由于 弹簧作用复位,钩舌定位杆回至待挂位,车钩又恢复到待挂状态。
单元4 车辆连接装置
城市轨道交通车辆及操作
2)半自动车钩 半自动车钩一般安装在组成列车的车组之间,有时也设置在列车端部,可以实现机械和气 路的自动连接与分离,但电路的连接和分离需要人工进行,以方便检修作业。
单元4 车辆连接装置
图4-5 半自动车钩结构图
城市轨道交通车辆及操作
3)半永久牵引杆 半永久牵引杆(如图4-7 中的1和2)用于相邻两车辆之间的连接,并能承受拉伸和压缩负 载。它确保了机械连接和车辆主风管的连贯性,并且装备使用了紧急制动的电气连接器。
城市轨道交通概论项目四(长江十号)答辩
220V 单相三线制方式供电。 5、动力照明系统的控制方法有 就地级控制 、 照明配电室集中控制 、 站控 室集中控制 。 6、牵引供电系统主要由牵引变电所和牵引网两大部分组成。 7、牵引变电所的主要设备是 变压器 和 整流器 ,牵引网主要由接触网 、 馈电线、
电分段 、 轨道 和 回流线 组成。 8、牵引网又分 架空式 和接触轨室式。架空式接触网按悬挂方式又可分为柔性 和刚性(悬挂)接触网。 9、牵引变电所的供电方式通常有 单边供电 和 双边供电 两种。 10、第三轨式接触网,其接触方式有 上磨式 、 下磨式 和 侧磨式 三种。
① 照明系统。车站照明系统采用380V三相五线制、220V单相三线制方 式供电。节电照明、事故照明、疏散诱导指示照明为一级负荷;一 般照明及各类指示牌为二级负荷;广告照明为三级负荷。
② 照明系统的控制为止及控制方法。车站照明系统可分为就地级控制、 照明配电室集中控制和站控室集中控制三级控制。
③ 低压配电系统。车站低压配电系统采用380V三相五线制、220V单相 三线制方式供电。
SCADA设备是调度端与各被控制端之间实现遥信、遥测、遥控和遥调功能的 设备。
长江十号:柳伊玲
(1)遥控(YK) 是从调度所发出命令以实现远方操作和切换。 (2)遥信(YX) 是指将被控站设备的状态(如断路器的位置信号、报警信号 等)传输给调度端。 (3)遥调(YT) 是调度所直接对被控站某些设备的工作状态和参数的调度, 如调节变电所的母线电压值。 (4)遥测(YC) 是指将被控站的运行参数(如功率、电压、电流、电度和温 度等参数)传输给调度端。 3.SCADA系统的优点 ① 集中监控可提高系统运行的安全可靠和经济性。 ② 集中监控使调度人员直接控制运行的方式改变。 ③ 有利于变电所实现无人值班化,可节省变电所基建和运行费用。
电分段 、 轨道 和 回流线 组成。 8、牵引网又分 架空式 和接触轨室式。架空式接触网按悬挂方式又可分为柔性 和刚性(悬挂)接触网。 9、牵引变电所的供电方式通常有 单边供电 和 双边供电 两种。 10、第三轨式接触网,其接触方式有 上磨式 、 下磨式 和 侧磨式 三种。
① 照明系统。车站照明系统采用380V三相五线制、220V单相三线制方 式供电。节电照明、事故照明、疏散诱导指示照明为一级负荷;一 般照明及各类指示牌为二级负荷;广告照明为三级负荷。
② 照明系统的控制为止及控制方法。车站照明系统可分为就地级控制、 照明配电室集中控制和站控室集中控制三级控制。
③ 低压配电系统。车站低压配电系统采用380V三相五线制、220V单相 三线制方式供电。
SCADA设备是调度端与各被控制端之间实现遥信、遥测、遥控和遥调功能的 设备。
长江十号:柳伊玲
(1)遥控(YK) 是从调度所发出命令以实现远方操作和切换。 (2)遥信(YX) 是指将被控站设备的状态(如断路器的位置信号、报警信号 等)传输给调度端。 (3)遥调(YT) 是调度所直接对被控站某些设备的工作状态和参数的调度, 如调节变电所的母线电压值。 (4)遥测(YC) 是指将被控站的运行参数(如功率、电压、电流、电度和温 度等参数)传输给调度端。 3.SCADA系统的优点 ① 集中监控可提高系统运行的安全可靠和经济性。 ② 集中监控使调度人员直接控制运行的方式改变。 ③ 有利于变电所实现无人值班化,可节省变电所基建和运行费用。
《城市轨道交通客运组织》课件 项目四
乘客在线网内同一线路上换乘,主要是由于采
用衔接交路或列车跨线运行引起的。在同一条线路
上,列车跨线运行的优点是乘客无须换乘,可充分 运用运能,节约运用车辆数。但列车跨线运行也存 在以下缺点:共线区段的通过能力限制了非共线区
拓 展
段的列车密度提高,从而使乘客的候车时间有所增
视
加;大线区段的列车密度有可能大于客流密度,从
〔五〕组合换乘
在换乘方式的实际应用中,假设单独采用某种换乘方 式不能奏效时,那么可采用两种或多种换乘方式组合,以 到达完善换乘条件、方便乘客使用、降低工程造价的目的。
案例分析
对北京地铁换乘站的建议
随着北京地铁线路的密集建设,换乘站逐渐增多,因
换乘带来的诸多不便也被进一步放大,影响了乘客的快捷
便利出行。例如,经常搭乘10号线在国贸站换乘1号线的乘
(a)
(b)
图4-1 同站台换乘布局
站台直接换乘的换乘 线路最短,没有换乘高度 的损失,乘客换乘非常方 便,如工程条件许可,应 积极采用。
〔二〕站厅换乘
站厅换乘即乘客在线路间的换乘利 用站厅的空间进行,具体指乘客由一个 车站的站台通过楼梯或自动扶梯到达另 一个车站的站厅或两站共用的站厅,再 由这个站厅通到另一个车站的站台。实 际过程中,站厅换乘一般与站台直接换 乘、通道换乘等方式相结合,到达客流 分流、方便组织的目的。
〔2〕加强运营筹划,可参考北京地铁4号线与大兴线 的做法,即每两列车中,有一列车在新宫站折返,一列车 直接行驶全程,从而实现不下车换乘。
2 任务二 换乘分析及改善
引导ห้องสมุดไป่ตู้例
深圳市福田交通综合枢纽换乘中心
深圳市福田交通综合枢纽换乘中心位于地铁1号线竹
子林站南侧,紧靠地铁出入口,东接广深高速福田收费
城市轨道交通行车组织第四章 行车运行图编制
6:00
10
20
30
图 4-4 一分格运行图
5
6
6
4 9
7
8 19
8
9 94 2 28
6 1
5
6 1
6:00
10
20
30
40
50
7:00
7
图 4-5 二分格运行图
图 4-6 十分格运行图
14
十分格运行图
半小时线 小时线
15
小时格运行图
16
(2)按区间正线分
主要分为单线运行图、双线运行图、单双线运行图。
40
(2)采用站后折返方式时,当上行到达列车在折返线规定 的停留时间结束后,进入下行车站正线,此时最小的折返 列车出发间隔时间,可以采用式(4—4)计算。
h折,站后 =t离去 +t作业 +t确认 +t出线 t停站
式中, t作业 ——办理折返线停留列车调车进路的时间,包括道岔区段进路解锁、排列进路和开放调车信号 等各项时间;
图4-9 双 线运行图
19
(3)单双线运行图 单线区间和双线区间分别按照单线和双线运行图的特点铺画运行图, 它兼有单线运行图和双线运行图的特征。在城市轨道交通线网中只 在非正常的情况下的列车运行调整期间使用,如图4—10所示。
A B
2 4 8 1 4 4 0 0 9 5 0 1 0 3 4 1 5 0
43
7.调车时分
指办理调车作业所需要的时间标准。这里所讲 的调车时分,主要是指列车从车辆段运行至正 线车站的时间。 主要包括列车在车辆段与正线防护信号机间的 运行时间、列车在正线防护信号机与列车始发 站间的运行时间。
44
8.运营时间
《城市轨道交通概论》项目四-城市轨道交通车辆
再生制动
电制动 制 动
电阻制动
方 式
机械制动
空气制动
弹簧压力制动
常用制动 快速制动 紧急制动 保压制动 停车制动
知识概要
一、城市轨道交通车辆的主要组成部分及总体结构 5.空调通风系统 通风方式一般有几种类型 通风方式:自然通风、强迫通风、空气调节。
空调通风系统: 主要由压缩机、蒸发器、冷 凝器、冷凝风机等组成。
二、辅助供电系统
辅助供 电系统 组成
辅助逆变器 充电器 蓄电池
知识概要
二、辅助供电系统 1.辅助逆变器
辅助逆变器 功用
辅助逆变器 工作原理
辅助逆变器 模块化组成
知识概要
二、辅助供电系统 1.辅助逆变器
辅助逆变器 功用
知识概要
输出三相交流电供辅助电机工作; 经整流输出直流电供列车蓄电池及应急电 池充电使用; 对交流供电的照明系统:向照明系统供电
学习导入
地铁车辆的技术发展 2.国内
学习导入
1962 开始研制
196 7
试制成功第一 列地铁车辆
1969
批量生产的DK2型地铁 车辆于1969年10月1日 开始运行在北京地铁
标志着我国现代城市 轨道交通的开始。
地铁车辆的技术发展 2.国内——CFC-01型磁浮列车实地运行测试
学习导入
一、城市轨道交通车辆的特点
接触网方式 供电的线路
知识概要
一、车辆电气牵引系统 1. 受流器
知识概要
集电靴示意图
受电弓箭示意图
知识概要
一、车辆电气牵引系统 1. 受流器
思考 列车辅助的受流设备是 车间电源 ?
应用 检修库内整车调试、设备有电检查
车间 电源
城市轨道交通车辆构造单元4 转向架
三、类型
2.按轴箱定位形式分类 常见的轴箱定位装置的结构形式有:拉板式定位、拉杆式定位、转
臂式定位、层叠橡胶弹簧定位、导柱式定位等。 3.按车体与转向架间的连接装置形式分类
可分为有心盘(或有牵引销)转向架、无心盘(或无牵引销)转向 架和铰接式转向架。其中铰接式转向架又可分为具有双排球形转盘的铰 接转向架、具有球心盘的铰接转向架、TGV高速列车式铰接转向架。
4 悬挂齿轮箱、悬挂电机(动车转向架构架)
三、常见破坏形式
• 轻量化低合金 • 高强度钢板焊接结构 • 侧梁或横梁内腔用作空气弹簧附加空气室 • 主要破坏形式
• 裂纹、变形
课题三 轮对轴箱装置
1998年6月3日,德国 ICE884次高速列车在运行 过程中轮箍发生破裂,引 起列车脱轨撞桥事故,造 成101人死亡,88人重伤。
学习目标
1.能描述构架的作用。 2.能判断构架的损坏形式。
一、结构
一、结构
一、结构
• “H”型
• 两根侧梁 • 中间横梁 侧梁由四块耐候钢板焊接成中 间下凹的鱼腹箱型结构。 横梁多采用无缝钢管,兼做空 气弹簧的附加空气室。
二、特点和作用
1 转向架各组成部分的安装基础 2 承受、传递各作用力及载荷 3 安装基础制动单元
二、转向架的作用
二、转向架的作用
1 支承车体,引导列车沿着轨道运行 2 承受并传递车体与轨道之间的各载荷 3 缓和车体与轨道之间的各作用力 4 将车轮沿着钢轨的滚动转化为车体沿线路的平动
二、转向架的作用
二、转向架的作用
1 支承车体,引导列车沿着轨道运行 2 承受并传递车体与轨道之间的各载荷 3 缓和车体与轨道之间的各作用力 4 将车轮沿着钢轨的滚动转化为车体沿线路的平动 5 提高车辆通过曲线的能力
城市轨道交通车辆构造-项目四城轨交通车辆连接装置
b.手动解钩:通过拉动钩头一侧的解钩手柄,经钢丝绳、杠杆和 解钩杆使两钩的钩舌转动,直至钩锁杆脱出钩舌的嘴口,由此使两钩 脱开,处于解钩位。
36
如
图
4-10
图4-10所示为自动车钩 的实物图,欧洲地铁大都采 用这种车钩形式,上海、广 州、深圳地铁等也采用这种 形式的车钩。
37
三、半自动车钩
国内地铁如果在列车两端安装自动车钩,则半自动车钩主要用于两 编组单元之间的车辆连挂,有部分城市的地铁列车在列车两端安装半自 动车钩,比如成都地铁和西安地铁。半自动车钩的钩头连接形式与自动 车钩相同,连挂方式和锁闭方式也相同。两个相同的车钩可以在直线线 路和曲线线路上自动连挂。半自动车钩可以实现列车单元之间的机械连 接和风管连接的自动连接,电气连接只能手动操作。解钩时机械和气路 部分可自动,也可手动操作,但不能在司机室集中控制。在半自动车钩 上设有贯通道支撑座,用于车辆运行过程和解钩之后支撑贯通道。支撑 座可以承受贯通道及所承受的载荷。
3
(1)掌握车钩的作用、分类和结构形式。 (2)掌握自动车钩、半自动车钩和半永久牵引杆的结构与特点。 (3)掌握不同缓冲装置的结构及原理。
4
01 任务一 车钩缓冲装置概述 02 任务二 车钩 03 任务三 缓冲装置 04 任务四 附属装置
5
任务一
车钩缓冲装置概 述
6
城轨交通车辆的连接装置主要包括车钩缓冲装置和贯通道装置。 图4=1是城轨交通车辆的车钩缓冲装置。车钩缓冲装置是城轨交通车辆最基 本的部件,用来连接列车中的各车辆,使彼此之间保持一定的距离,并且传递、 缓和列车在运行中或在调车作业时所产生的纵向力或冲击力,同时采用高性能缓 冲器,缓和列车在较高速度下意外碰撞时的巨大冲击能量,同时连接车辆间的电 路和气路。 贯通道的认知图4-2所示为城轨交通车辆的贯通道装置,贯通道装置位于城轨 交通车辆两车厢的连接处,可适应车厢之间所有可能产生的相对位移,并且应该 具有良好的防雨、防风、防尘、隔声、隔热等功能,能使乘客安全、方便地穿行 于车厢之间,保护乘客不受外力伤害。另外为使车厢内部美观,贯通道也要进行 必要的装饰,使之与车厢内环境保持一致,给乘客一个舒适而温馨的乘车环境。
36
如
图
4-10
图4-10所示为自动车钩 的实物图,欧洲地铁大都采 用这种车钩形式,上海、广 州、深圳地铁等也采用这种 形式的车钩。
37
三、半自动车钩
国内地铁如果在列车两端安装自动车钩,则半自动车钩主要用于两 编组单元之间的车辆连挂,有部分城市的地铁列车在列车两端安装半自 动车钩,比如成都地铁和西安地铁。半自动车钩的钩头连接形式与自动 车钩相同,连挂方式和锁闭方式也相同。两个相同的车钩可以在直线线 路和曲线线路上自动连挂。半自动车钩可以实现列车单元之间的机械连 接和风管连接的自动连接,电气连接只能手动操作。解钩时机械和气路 部分可自动,也可手动操作,但不能在司机室集中控制。在半自动车钩 上设有贯通道支撑座,用于车辆运行过程和解钩之后支撑贯通道。支撑 座可以承受贯通道及所承受的载荷。
3
(1)掌握车钩的作用、分类和结构形式。 (2)掌握自动车钩、半自动车钩和半永久牵引杆的结构与特点。 (3)掌握不同缓冲装置的结构及原理。
4
01 任务一 车钩缓冲装置概述 02 任务二 车钩 03 任务三 缓冲装置 04 任务四 附属装置
5
任务一
车钩缓冲装置概 述
6
城轨交通车辆的连接装置主要包括车钩缓冲装置和贯通道装置。 图4=1是城轨交通车辆的车钩缓冲装置。车钩缓冲装置是城轨交通车辆最基 本的部件,用来连接列车中的各车辆,使彼此之间保持一定的距离,并且传递、 缓和列车在运行中或在调车作业时所产生的纵向力或冲击力,同时采用高性能缓 冲器,缓和列车在较高速度下意外碰撞时的巨大冲击能量,同时连接车辆间的电 路和气路。 贯通道的认知图4-2所示为城轨交通车辆的贯通道装置,贯通道装置位于城轨 交通车辆两车厢的连接处,可适应车厢之间所有可能产生的相对位移,并且应该 具有良好的防雨、防风、防尘、隔声、隔热等功能,能使乘客安全、方便地穿行 于车厢之间,保护乘客不受外力伤害。另外为使车厢内部美观,贯通道也要进行 必要的装饰,使之与车厢内环境保持一致,给乘客一个舒适而温馨的乘车环境。
《城市轨道交通车辆构造》教学课件 项目4 城轨车辆转向架
1—轴箱筒;2—轴箱耳;3—弹簧托盘。
图4-15 轴箱体
3.2 轴箱装置
2〕轴承
轴承可分为滑动轴承和滚动轴承两类。与滑动轴承相比,滚动轴承能显著降低车辆的 运行阻力、减少燃轴的惯性事故、减轻轴承的维修工作及降低运营本钱等。因此,滚动轴 承现已取代了滑动轴承。
按滚动体形状的不同,滚动轴承可分为圆柱滚子轴承、圆锥滚子轴承和球轴承。一般 城轨车辆采用圆柱滚子轴承或圆锥滚子轴承。例如,广州地铁1号线车辆采用圆柱滚子轴 承,2号线车辆采用圆锥滚子轴承。
图4-4 不同的轴箱定位方式〔a〕
1.3 转向架的类型
2〕按轴箱定位方式分类
〔2〕拉杆式定位:拉杆的一端与轴箱连接,另一端与构架连接。拉杆两端的橡胶垫和套限制 了轴箱与构架在纵、横方向上的相对位移,从而实现弹性定位,如图4-4〔b〕所示。
图4-4 不同的轴箱定位方式〔b〕
1.3 转向架的类型
2〕按轴箱定位方式分类
2〕按轴箱定位方式分类
图4-5 层叠式橡胶弹簧定位〔b〕锥形层叠橡胶弹簧定位
1.3 转向架的类型
3〕按车体与转向架的连向架可分为有心盘〔或有中心销〕转向架、无心盘〔或 无中心销〕转向架和铰接式转向架。铰接式转向架又可分为具有双排球形转盘的铰接转向架、具 有球心盘的铰接转向架和TGV高速列车式铰接转向架,如图4-6所示。地铁车辆常采用有心盘转向 架,而轻轨车辆常采用铰接式转向架。
应具备运行阻力小、耐磨性好等优点。
既能适应车辆直线运行,又能顺利通过曲线,还要有抵 抗脱轨的平安性。
3.1 轮对装置
1〕车轴
城轨车辆转向架的车轴一般为圆截面实心轴,包括轴颈、防尘板座、轮座、轴身和齿 轮箱座等,如图4-11所示。动车车轴和拖车车轴的主要区别在于前者需要考虑安装齿轮箱, 后者不需要考虑安装齿轮箱。
城市轨道交通行车组织 模块4 车辆段行车组织
14
4.2 车辆段行车组织作业
4.2.1 车辆段行车作业
15
4.2.1 车辆段行车作业
16
释义
车辆段中的车场是勤务人员的重要工 作场所,为运营相关人员提供后勤保 障、服务;同时为正线运行列车提供 各类后勤保障、服务,确保正常的运 营秩序。车场内的常见设备包括线路 、信号进路和控制设备,以及各类机 电设备、检修设备、列车存放和其他 辅助设备。
时,改为电话联系(或区段闭塞)行车法组织行车,车场值班员得到行车调度员改变行车组织办 法的命令,与邻站办理发车作业,列车占用转换轨的凭证为行车调度命令(或路票)。
3.列车停车规定
27
列车停车规定如下:
1)列车驶进车辆段后,应停于接车线信号 机内方,列车头部不得越过防护信号机。 如果列车尾部停在信号机外方,车场值班 员应通知司机向前移动到信号机内方。
4.2.1 车辆段行车作业
17
1.车辆段行车作业内容
车辆段行车作业是按运行图制订的行车计划完成日常的车辆运行作业,主要作业内容如下:
(1)负责所辖各运行线路内的电动列车运行、整修、整备任务,确保上线运用列车状态良好, 确保上线运用列车准点出场、回库,能顺利进行运用列车的调整。
(2)配合维修人员完成列车的保养、维修、调试等工作。 (3)安排车场内调车作业及正线开行施工列车。 (4)协调车场内各专业技术工种在规定范围和规定界面的施工技术。 (5)协助正线事故救援工作。 (6)编排列车运行计划,按列车运行图要求配置列车及乘务人员。 (7)对车辆乘务人员及站场行车人员进行行政管理、技术管理等。
(4)列车整备作业
22
车场内列车整备作业主要包括清洗、检修、车辆验收3个部分,主要工作内容如下: ①对列车内、外部进行清洗、打扫。列车清洗应根据清洗计划进行,列车清洗计划应下达给信
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
4.1 车钩
4.1.2 自动车钩
自动车钩位于城轨车辆的两个车厢端部,电气和风路连接装置都 组装在钩头上。当车辆连挂时,车钩上的机械、风路、电路系统都能 自动连接;解钩时,可在司机室控制自动解钩或采用手动解钩。解钩 后,车钩即处于待挂状态;电气连接器通过盖板自动关闭,以防止水 和尘土进入;主风管连接器设有自动关闭装置,防止压缩空气泄漏。
4.1 车钩
图4-4 国产密接式车钩缓冲装置 1—密接式车钩钩头; 2—风管连接器; 3—橡胶缓冲器; 4—冲击座;
5—“十”字头连接器; 6—托梁; 7—磨耗板; 8—电气连接器
4.1 车钩
4.1.2 自动车钩
1.国产密接式车钩
国产密接式车钩由五部分组成。前端为钩头, 有凸锥和凹锥孔;车钩内部还有半圆形的钩舌、 解钩杆、解钩杆弹簧、解钩风缸等。图4-5为国产 密接式自动车钩的作用原理,有待挂、连挂和解 钩状态。
4.1.1 车钩的种类
(2)按照车辆牵引连挂装置连接方法的不同,车钩可分为非自动车 钩(又分为半自动车钩和半永久性牵引杆)和自动车钩。
非自动车钩由人工来完成车辆的连接,自动车钩不需要人参与就能 实现连接。非自动车钩和自动车钩的主要区别和特点如下:自动车钩可 实现机械、气路和电路的完全自动连挂和解钩;半自动车钩的机械和气 路连接机构作用原理基本上与全自动车钩相同,可以实现自动连挂和解 钩,或人工解钩,但电路必须靠人工连挂和解钩,以方便检修作业;半 永久性牵引杆的机械、气路和电路的连挂和解钩都需要人工操作,但一 般只在架车作业时才进行分解。
4.1 车钩
图4-6 Scharfenberg密接式车钩缓冲装置 1—引导对准爪把; 2—密接式车钩钩头; 3—电气连接器; 4—钩身; 5—橡胶弹簧;
6—转动中心; 7—支承簧; 8—风管连接器; 9—侧向最大摆角; 10—恢复位
4.1 车钩
4.1.2 自动车钩
2.Scharfenberg密接式车钩
4.1 车钩
1—钩锁连接杆弹簧; 2—钩锁连接杆; 3—中心轴; 4—钩舌; 5—钩头壳体; 6—钩嘴; 7—解钩杆; 8—解钩风缸
图4-7 Scharfenberg密接式车钩作用原理 (a)待挂状态 (b)连挂状态 (c)解钩状态
4.1
4.1.2 自动车钩
车钩
2.Scharfenberg密接式车钩
①待挂状态。这时钩头中的钩锁连接杆轴线平行于车钩的轴线, 钩锁连接杆的连接销中心与钩舌中心销连接线垂直于车钩的轴线。 弹簧处于松弛状态,该位置为车钩连挂准备位。
②连挂状态。欲使两钩连挂,原来处于连挂准备位的两钩相互接 近并碰撞时,在钩头前端的锥形喇叭口引导下彼此精确地对中,两 钩向前伸出的钩锁连接杆由于受到对方钩舌的阻碍,各自推动钩舌 绕顺时针方向转动,直至在弹簧拉力作用下钩锁连接杆滑入对方钩 舌的嘴中,并推动钩舌绕逆时针方向返回到原来的位置为止。
4.1 车钩
4.1.1 车钩的种类
非刚性车钩与刚性车钩相比,优点主要有:简化了两车钩 纵向中心线高度偏差较大的车辆相互连挂的条件,车钩强度大 ,不需要复杂的钩尾销连接结构和复杂的对心装置,车钩钩体 的结构和铸造工艺较为简单。
刚性车钩主要用于城轨车辆和高速动车组上,都是刚性密 接式车钩。
4.1 车钩
项目4 城轨交通车辆
连接装置
1
4.1 车钩 4.2 缓冲装置和附属装置
城轨车辆的连接装置包括车钩、缓冲器和 贯通道。车钩可实现车辆之间的连接,并传递 车辆之间的纵向力;缓冲器可缓和车辆之间的 纵向冲击力;贯通道可实现客室之间的无间隙 连接。
车钩、缓冲器 连接列车中的车辆 ,使之保持一定的 距离,传递、缓和 列车在运行中或在 调车作业时所产生 的纵向力或冲击力 ,连接车辆间的电 路和气路。
图4-1 车钩及缓冲器装置
它位于车辆两 车厢连接处,有防 雨、防风、防尘、 隔声、隔热等功能 ,能使乘客安全、 方便地穿行于车厢 之间。
图4-2 贯通道
4.1 车钩
4.1.1 车钩的种类
(1)按材料的不同,车钩可分为非刚性车钩和刚性车钩。 ①非刚性车钩。非刚性车钩普遍应用于铁路客、货车车辆。 ②刚性车钩,也称为密接式车钩。
自动车钩有两种形式:国产密接式车钩和Scharfenberg式车钩。
4.1 车钩
4.1.2 自动车钩
1.国产密接式车钩
国产密接式车钩缓冲装置如图4-4所示。其由密接式车钩钩头、 橡胶缓冲器、风管连接器、电气连接器和风动解钩系统等组成。车辆 连挂时依靠相邻钩头上的凸锥和凹锥孔的相互插入,实现车钩的连接 ;并自动实现电路和空气通路的连接。分解时,可自动解钩,自动切 断电路和空气通路。车钩托梁在缓冲器尾部,通过“十”字头连接器 与车体上的冲击座相连,可实现水平方向和垂直方向的摆动。
(1)车钩结构。钩头壳体为焊接件,它由两部 分组成,前面为一带有锥体和喇叭口的凸出件,后 面为连接法兰。当两钩连接时,前面的锥体和喇叭 口用来作为引导对准之用,伸出在前面的爪把用来 扩展车钩的连接范围。
4.1 车钩
4.1.2 自动车钩
2.Scharfenberg密接式车钩
(2)工作原理。图4-7为Scharfenberg密接式 车钩作用原理,它也分为待挂状态、连挂状态和解 钩状态。
4.1 车钩
(பைடு நூலகம்)待挂状态
(2)连挂状态
(3)解钩状态
图4-5 国产密接式自动车钩的作用原理 (a)待挂状态 (b)连挂状态 (c)解钩状态 1—钩头; 2—钩舌; 3—解钩杆; 4—弹簧; 5—解钩风缸
4.1 车钩
4.1.2 自动车钩
2.Scharfenberg密接式车钩
Scharfenberg密接式车钩缓冲装置如图4-6所示。其由密 接式车钩钩头、电气连接器、橡胶弹簧、风管连接器、钩身等 组成,缓冲器位于钩头的后部。车辆连挂时依靠两车钩相邻钩 头前端的锥形喇叭口引导彼此精确地对中,实现两车钩的紧密 连接;同时自动将两车之间的电气线路和空气通路接通。在两 车分解时,亦可由司机控制解钩电磁阀自动解钩,并自动切断 两车之间的电气线路和空气通路。
图4-3 非刚性车钩与刚性车钩 (a)非刚性车钩 (b)刚性车钩
4.1 车钩
4.1.1 车钩的种类
刚性车钩与非刚性车钩相比,优点主要有:减小了两车 钩连接表面之间的间隙,降低了列车中的纵向力,提高了 列车运行的平稳性;减少了车钩间零件的位移,改善了车 钩内部零件的工作条件;减小了车钩连接表面间的磨耗; 减小了车钩相互冲击产生的噪声。
