基于单片机的智能扫地机器人

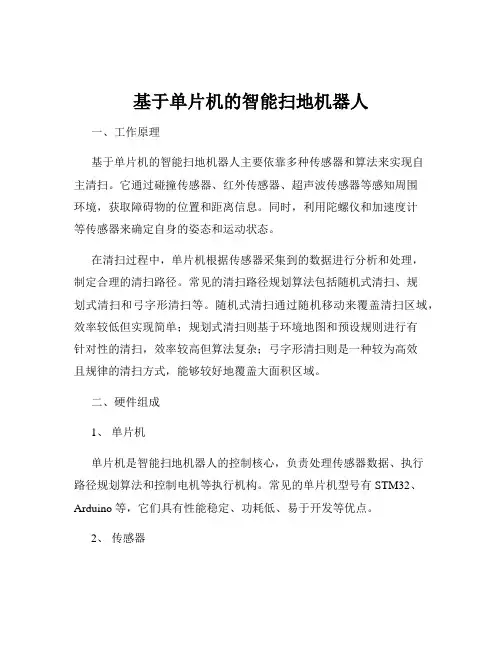

基于单片机的智能扫地机器人一、工作原理基于单片机的智能扫地机器人主要依靠多种传感器和算法来实现自主清扫。
它通过碰撞传感器、红外传感器、超声波传感器等感知周围环境,获取障碍物的位置和距离信息。
同时,利用陀螺仪和加速度计等传感器来确定自身的姿态和运动状态。
在清扫过程中,单片机根据传感器采集到的数据进行分析和处理,制定合理的清扫路径。
常见的清扫路径规划算法包括随机式清扫、规划式清扫和弓字形清扫等。
随机式清扫通过随机移动来覆盖清扫区域,效率较低但实现简单;规划式清扫则基于环境地图和预设规则进行有针对性的清扫,效率较高但算法复杂;弓字形清扫则是一种较为高效且规律的清扫方式,能够较好地覆盖大面积区域。
二、硬件组成1、单片机单片机是智能扫地机器人的控制核心,负责处理传感器数据、执行路径规划算法和控制电机等执行机构。
常见的单片机型号有 STM32、Arduino 等,它们具有性能稳定、功耗低、易于开发等优点。
2、传感器(1)碰撞传感器:安装在机器人的外壳上,用于检测与障碍物的碰撞,当发生碰撞时,向单片机发送信号,使机器人改变运动方向。
(2)红外传感器:用于检测近距离的障碍物,通过发射和接收红外线来判断障碍物的存在和距离。
(3)超声波传感器:能够测量较远距离的障碍物,通过发射超声波并接收回波来计算障碍物的距离。
(4)陀螺仪和加速度计:用于检测机器人的姿态和运动状态,为路径规划和运动控制提供重要依据。
3、电机驱动模块电机驱动模块用于控制机器人的行走电机和清扫电机。
行走电机通常采用直流电机或步进电机,通过驱动电路实现正反转和调速控制。
清扫电机一般为直流无刷电机,负责驱动清扫刷进行清扫工作。
4、电源模块电源模块为整个系统提供稳定的电源供应。
一般采用锂电池作为电源,通过充电管理电路进行充电和电量监测。
5、通信模块通信模块用于实现机器人与外部设备的通信,如手机 APP 控制、远程监控等。
常见的通信方式包括蓝牙、WiFi 等。
基于51单片机的智能搬运机器人系统设计
基于51单片机的智能搬运机器人系统设计智能搬运机器人系统是一种能够根据预先设置的路径和任务,自主完成物品搬运的机器人系统。
本文将以51单片机为基础,设计一个简单的智能搬运机器人系统。
1. 系统架构设计:智能搬运机器人系统的基本架构由以下几个部分组成:- 外设控制模块:包括传感器模块、执行机构模块等。
传感器模块用于感知环境和物品状态,执行机构模块用于实现机器人的运动和搬运动作。
- 控制中心:由51单片机控制。
负责接收和处理传感器模块的数据,生成相应的控制信号,控制机器人的运动和搬运动作。
- 电源管理模块:包括电池管理模块、电源转换模块等。
负责为机器人供电,并保证各个模块的稳定工作。
2. 传感器模块设计:传感器模块的设计是智能搬运机器人系统的基础。
常用的传感器包括红外线传感器、超声波传感器、接近开关等。
这些传感器可以用于检测障碍物、测量距离、检测物品状态等。
3. 执行机构模块设计:执行机构模块的设计用于实现机器人的运动和搬运动作。
常用的执行机构包括直流电机、步进电机等。
直流电机可以用于机器人的运动控制,步进电机可以用于机器人的准确定位和精确搬运。
4. 控制算法设计:控制算法是智能搬运机器人系统的核心。
通过传感器模块获取的环境和物品信息,结合机器人的当前状态,控制中心根据预先设置的路径和任务,生成相应的控制信号,控制机器人的运动和搬运。
常用的控制算法包括PID算法、模糊控制算法等。
5. 路径规划设计:为了完成预先设置的路径和任务,机器人需要进行路径规划。
路径规划算法可以根据机器人的当前位置和目标位置,计算出最佳的路径。
常用的路径规划算法包括最短路径算法、A*算法等。
6. 人机交互界面设计:为了方便操作和监控机器人的运行状态,可以设计一个人机交互界面。
人机交互界面可以通过LCD显示屏、按键等方式实现。
通过人机交互界面,用户可以设置机器人的路径和任务,监控机器人的运行状态。
7. 电源管理模块设计:电源管理模块用于为机器人供电,并保证各个模块的稳定工作。
基于STC89C52单片机的智能送餐机器人设计与实现
基于STC89C52单片机的智能送餐机器人设计与实现作者:李泽琛石付才来源:《电子技术与软件工程》2016年第18期摘要设计并实现了一款基于STC89C52单片机的智能型送餐机器人,介绍了该机器人的工作原理和设计实现方法。
智能型送餐机器人主要包括电源电路、循迹模块系统以及依次连接的循迹模块、单片机最小系统、电机驱动模块、电机、三轮小车、黑线轨道等。
实验样机表明,智能型送餐机器人具有电路简单、成本低,送餐速度快、平稳性和工作效率高等优点,可避免人为摔倒造成碗碟打碎等问题的出现。
【关键词】STC89C52 单片机智能送餐循迹模块声光提醒系统1 引言中国社会老龄化的加速到来不可避免的带来了劳动力严重短缺等问题,将会对中国经济的增长带来巨大影响。
这导致我国对可替代一定劳动力的智能机器人的需求非常迫切。
其中移动机器人是智能机器人的重要一类,移动机器人需要自主地在动态环境下移动,因此它往往具有一定的智能,可以利用传感器来感知环境和自身状态,实现在有障碍物环境下从起点至目标点的移动,以便完成任务。
近年来,可替代餐厅服务员的送餐机器人受到了越来越多机器人研究者的关注。
本文以智能送餐机器人为研究对象,成功的设计研发了一款基于STC89C52单片机的智能送餐机器人,并从软件和硬件设计两个方面阐述本款机器人具体方案设计和实施过程,给出实验结果分析及结论。
2 方案设计2.1 工作原理智能送餐机器人采用三轮车智能小车底盘为载体,三轮小车由电机驱动,在单片机控制下沿着送餐预定线路(黑线)轨道行驶。
该智能送餐机器人包括电源电路、声光提醒系统以及依次连接的循迹模块、单片机最小系统、电机驱动模块、电机、三轮小车、黑线轨道。
电源电路分别与单片机最小系统、循迹模块连接。
单片机最小系统与声光提醒系统连接。
其工作原理如图1所示。
2.2 硬件设计整个机器人系统以目前市面上主流的单片机STC89C52为控制器,总共由五个模块组成。
单片机控制中心接受光电检测模块和锂电池供电组的信号,并依此给出控制输出以实现电机控制模块和和声光提醒系统的控制。
基于STM32的负压爬壁机器人控制系统设计
通过数据分析和处理,发现控制系统在气压和距离传感器的精度、电磁阀的 控制精度和响应速度方面仍存在一定局限性。未来可以针对这些不足之处进行优 化和改进,以提高机器人的性能。
结论与展望
本次演示设计了一种基于STM32的负压爬壁机器人控制系统,实现了机器人 在垂直表面上的稳定攀爬。虽然取得了一定的成果,但仍存在一定的局限性。未 来研究方向可包括:提高传感器精度、优化控制算法、改进电磁阀控制方式和增 强机械结构稳定性等方面。可以进一步拓展机器人的应用场景,如:在建筑行业 进行高空作业、在狭窄空间进行探测等。相信在不断的研究与改进下,负压爬壁 机器人的应用前景将愈发广阔。
5、机器人根据控制信号实现攀 爬、移动等功能。
技术难点包括: 1、气压和距离传感器的精度和稳定性; 2、控制算法的优化,以提高机器人的稳定性和效率;
3、电磁阀的控制精度和响应速度; 4、机械结构的设计和加工精度,以保证机器人的吸附负压爬壁机器人控制系统中发挥着核心作用。本次演示选用 STM32F103C8T6单片机,该单片机具有丰富的外设接口和运算能力,适合用于复 杂控制系统。
负压爬壁机器人工作原理
负压爬壁机器人利用气压差产生吸附力,实现在垂直表面上的攀爬。具体实 现方案如下:
1、机器人通过真空吸盘吸附在垂直表面上;
2、气泵开始工作,产生负压,使机器人吸附在垂直表面上; 3、传感器监测气压和距离信息,将数据传送给STM32单片机;
4、STM32单片机根据控制算法处理数据,调节电磁阀,控制气泵的工作状态;
感谢观看
控制系统设计
负压爬壁机器人的控制系统主要由STM32单片机、传感器模块、电源模块、 气泵模块、电磁阀模块和机械结构模块等组成。STM32单片机作为控制系统的核 心,负责处理各种传感器信号、执行控制算法、驱动电磁阀等工作。
基于单片机的工业机器人控制器设计

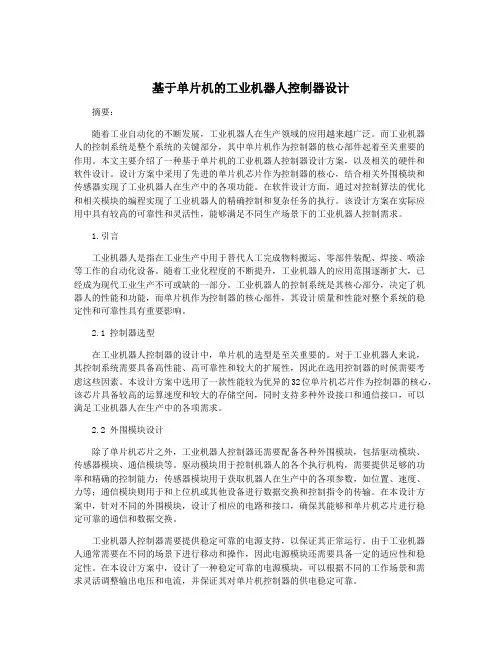

基于单片机的工业机器人控制器设计摘要:随着工业自动化的不断发展,工业机器人在生产领域的应用越来越广泛。
而工业机器人的控制系统是整个系统的关键部分,其中单片机作为控制器的核心部件起着至关重要的作用。
本文主要介绍了一种基于单片机的工业机器人控制器设计方案,以及相关的硬件和软件设计。
设计方案中采用了先进的单片机芯片作为控制器的核心,结合相关外围模块和传感器实现了工业机器人在生产中的各项功能。
在软件设计方面,通过对控制算法的优化和相关模块的编程实现了工业机器人的精确控制和复杂任务的执行。
该设计方案在实际应用中具有较高的可靠性和灵活性,能够满足不同生产场景下的工业机器人控制需求。
1.引言工业机器人是指在工业生产中用于替代人工完成物料搬运、零部件装配、焊接、喷涂等工作的自动化设备。
随着工业化程度的不断提升,工业机器人的应用范围逐渐扩大,已经成为现代工业生产不可或缺的一部分。
工业机器人的控制系统是其核心部分,决定了机器人的性能和功能,而单片机作为控制器的核心部件,其设计质量和性能对整个系统的稳定性和可靠性具有重要影响。
2.1 控制器选型在工业机器人控制器的设计中,单片机的选型是至关重要的。
对于工业机器人来说,其控制系统需要具备高性能、高可靠性和较大的扩展性,因此在选用控制器的时候需要考虑这些因素。
本设计方案中选用了一款性能较为优异的32位单片机芯片作为控制器的核心,该芯片具备较高的运算速度和较大的存储空间,同时支持多种外设接口和通信接口,可以满足工业机器人在生产中的各项需求。
2.2 外围模块设计除了单片机芯片之外,工业机器人控制器还需要配备各种外围模块,包括驱动模块、传感器模块、通信模块等。
驱动模块用于控制机器人的各个执行机构,需要提供足够的功率和精确的控制能力;传感器模块用于获取机器人在生产中的各项参数,如位置、速度、力等;通信模块则用于和上位机或其他设备进行数据交换和控制指令的传输。
在本设计方案中,针对不同的外围模块,设计了相应的电路和接口,确保其能够和单片机芯片进行稳定可靠的通信和数据交换。
基于单片机的智能防疫消杀机器人的设计
基于单片机的智能防疫消杀机器人的设计一、本文概述随着全球范围内新冠疫情的爆发和持续,防疫消杀工作成为了抗击疫情的重要手段。
传统的消杀方式,如人工喷洒消毒液,存在效率低下、安全性难以保障、人力资源浪费等问题。
为了解决这些问题,本文提出了一种基于单片机的智能防疫消杀机器人的设计方案。
该方案结合了单片机技术、传感器技术、自动控制技术和消毒技术,旨在实现自主导航、智能感知、精准消杀等功能,以提高防疫消杀工作的效率和安全性。
本文将详细介绍该智能防疫消杀机器人的硬件组成、软件设计、控制策略和实现方法。
我们将分析机器人的整体架构和核心硬件部件,包括单片机选型、传感器配置、消毒装置等。
我们将探讨机器人的软件设计思路,包括程序框架、算法选择、控制逻辑等。
接着,我们将详细介绍机器人的控制策略,如何实现自主导航、环境感知、目标识别、路径规划等功能。
我们将通过实验验证机器人的性能和稳定性,并讨论该方案在实际防疫消杀工作中的应用前景和潜在价值。
本文旨在提供一种基于单片机的智能防疫消杀机器人的设计方案,以期为疫情防控工作提供新的技术支撑和解决方案。
通过该方案的应用,可以大大提高防疫消杀工作的效率和安全性,降低人力资源的浪费和交叉感染的风险,为抗击疫情贡献一份力量。
二、智能防疫消杀机器人的需求分析消杀效率需求:消杀工作需要高效完成,特别是在公共场所和疫情严重区域。
智能防疫消杀机器人需具备快速、均匀的喷洒能力,以及覆盖面积广的特点,以确保在短时间内完成大面积的消杀工作。
自主导航与避障能力:机器人应具备良好的自主导航能力,能在不同的环境中进行路径规划,避开障碍物,实现无人监管下的自主工作。
这对于提高机器人的使用灵活性和适用范围至关重要。
智能识别与适应能力:智能防疫消杀机器人应能识别不同的环境和物体,根据环境特点调整消杀策略,如对不同材质的表面采用不同的消杀方式和强度,确保消杀效果的同时减少资源浪费。
远程控制与监控能力:机器人应支持远程操作,允许操作人员通过控制平台进行任务设定、路径规划、工作状态监控等,以提高操作的便捷性和安全性。
基于单片机简易机器人的设计与实现
基于单片机简易机器人的设计与实现近些年,机器人科技的发展及其在实际生活中的应用受到了广泛关注,它不仅给人们带来了便利,也为社会发展和各行各业都带来了许多可能性与机遇。
随着人们对智能机器人技术的更深入研究,各类机器人已经成为当今社会中越来越受欢迎的一部分,人们也更加渴望了解和学习如何构建机器人。
基于单片机简易机器人的设计与实现是一项有趣又有意义的研究,这也是一个吸引人的领域。
其中的基本概念是利用计算机的思想设计一个机器人,它能够根据输入信号做出反应,控制电机或其他设备以及运行一些特定的任务。
本文将重点讨论利用单片机简易机器人的设计和实现。
首先,介绍机器人基本原理。
机器人是一个电子计算机系统,它可以从环境中获取信息,然后根据这些信息做出响应。
在最简单的情况下,一个机器人可以根据输入信号来控制一个电机,让它转动或移动到某一位置。
但是,机器人的设计并不仅仅是简单的控制电机,还需要设计各种功能模块,例如传感器模块、控制算法模块,与单片机的结合;还需要协调传感器和电机的输入和输出才能实现简单机器人的功能。
其次,介绍如何使用单片机来控制简易机器人。
单片机是一种微处理器,它是由一个小型的芯片组成的电子系统,专门用于统一控制和处理电子系统的计算任务,如控制电机,执行自动化控制等。
因此,我们可以使用单片机结合各类传感器和电机,将简易机器人的功能得以实现。
最后,介绍如何实现可编程机器人。
首先,需要安装操作系统,如Windows或Linux等,使用该操作系统中的应用软件与单片机结合控制和运行机器人。
其次,需要准备一个软件开发环境,例如C语言、C++等,使用该软件开发环境可以编写出控制机器人的程序,以实现不同的任务。
最后,将上述程序烧录到单片机,让其去控制机器人,实现可编程机器人的功能。
综上所述,基于单片机简易机器人的设计与实现是一项有趣又有意义的研究,它的核心思想是利用计算机的思想设计一个机器人。
利用单片机结合传感器和电机,可以控制机器人,实现某些特定任务。
基于51单片机的“扫地机器人”设计报告
第十二届智能控制设计大赛初级组之基于51单片机的“扫地机器人”设计报告目录一、设计要求 ........................................................................................ 错误!未定义书签。
1.基本要求:.......................................................................................... 错误!未定义书签。
2.拓展要求:.......................................................................................... 错误!未定义书签。
二、设计思路 ........................................................................................ 错误!未定义书签。
三、方案比较 (3)1、洞洞板的选择 (3)2、芯片的选择 (3)3、单片机键盘的选择 (3)4、LCD的选择...................................................................................... 错误!未定义书签。
5、电源的选择....................................................................................... 错误!未定义书签。
6、储存模块的选择 (4)7、时钟模块的选择 (4)8、最终选用方案 (4)四、一些模块的选择及底盘制作 ........................................................... 错误!未定义书签。
基于STM32单机的扫地机器人设计
基于STM32单机的扫地机器人设计1. 引言1.1 背景介绍扫地机器人是一种能够自动清扫地面垃圾和灰尘的智能机器人,可以帮助人们减轻日常清洁工作的负担。
随着科技的不断发展,扫地机器人越来越受到人们的关注和青睐,成为家庭清洁的新选择。
而基于STM32单机的扫地机器人设计则是利用STM32单片机作为控制核心,通过编程实现对扫地机器人的控制和运行。
STM32单片机是由意法半导体推出的一种嵌入式微控制器系列,具有高性能、低功耗、丰富的外设接口等特点,非常适合用于智能机器人的控制系统设计。
借助STM32单片机的强大功能和灵活性,设计出一款性能稳定、功能丰富的扫地机器人是完全可行的。
通过深入研究和设计,本文旨在探讨基于STM32单机的扫地机器人设计方案,从硬件设计、软件设计到系统集成,全面展示如何利用STM32单片机实现扫地机器人的智能化控制。
通过本文的研究,不仅可以为智能家居领域带来新的技术理念和解决方案,同时也可以提高人们生活质量和舒适度。
1.2 研究目的研究目的是为了通过基于STM32单机的扫地机器人设计,探索智能家居领域的发展趋势,提高家庭生活质量和便利性。
具体而言,本研究旨在利用STM32单片机的强大功能和稳定性,结合扫地机器人的设计要求,实现一个性能优越、智能化程度高、操作简便的扫地机器人。
通过该设计,可以在家庭环境中实现自动清扫功能,提高家庭生活质量,减轻家庭成员的家务负担。
研究过程中还将不断优化硬件设计和软件设计,探索系统集成的最佳方法,以提高产品的稳定性和可靠性,为智能家居领域的发展贡献力量。
通过本研究,希望能为未来智能家居设备的设计提供借鉴和参考,推动智能化生活的发展,满足人们对便利、舒适生活的需求。
1.3 研究意义研究意义是对于基于STM32单机的扫地机器人设计具有重要的意义。
随着人工智能和自动化技术的不断发展,扫地机器人作为智能家居的重要组成部分,具有广阔的市场前景和应用空间。
本研究通过基于STM32单机的设计方案,旨在提高扫地机器人的智能化水平和性能表现,为家庭、办公和商业场所的清洁工作提供更加高效和便捷的解决方案。
智能扫地机器人技术的研究与实现
智能扫地机器人技术的研究与实现随着科技的不断发展,智能家居成为了人们生活中不可或缺的一部分。
作为智能家居的重要组成部分,智能扫地机器人逐渐走进了人们的日常生活。
本文将围绕智能扫地机器人技术的研究与实现展开讨论,介绍相关背景、技术原理、研究方法及应用展望。
智能扫地机器人最初的产品市场定位是机场、酒店等公共场所的清洁,因为价格昂贵,并未能在普通家庭中得到广泛应用。
随着技术的不断进步和消费者对智能家居的需求增加,智能扫地机器人的价格逐渐降低,逐渐进入普通家庭。
目前,智能扫地机器人市场上的产品大多数都采用了机器学习、深度学习等人工智能技术,以实现自主导航、规划路径、识别障碍物等功能。
一些高端产品还具备语音识别和交互功能,更加方便用户操作。
智能扫地机器人主要由感知模块、运动检测模块和控制模块组成。
感知模块负责接收外部信息,包括障碍物、地形等。
通过激光雷达、摄像头、超声波等技术,感知模块能够实现对环境的感知和识别。
运动检测模块则负责机器人的运动控制,包括前进、后退、旋转等。
该模块会根据感知模块传来的信息,实时调整机器人的运动状态,以实现自主导航和路径规划。
控制模块是整个系统的核心,负责处理感知模块和运动检测模块传来的信息,并发出相应的指令控制机器人的行动。
控制模块中的算法和软件对于整个扫地机器人的性能起着决定性作用。
对于智能扫地机器人技术的研究,主要涉及数据采集、算法设计和数据融合等方面。
数据采集包括对机器人感知模块、运动检测模块等数据的采集;算法设计则针对机器人的自主导航、路径规划等算法进行研究;数据融合则是对采集到的数据进行处理和整合,以实现更高效的清洁。
实验设计方面,通常会采用模拟实验和实际场景实验两种方式。
模拟实验可以在实验室中对机器人进行各种条件下的测试,以便于调整参数和算法;实际场景实验则是在家庭、办公室等真实环境中对机器人进行测试,以验证其实际应用效果。
随着科技的不断发展,智能扫地机器人将会在更多领域得到应用。
基于STM32单机的扫地机器人设计
基于STM32单机的扫地机器人设计随着科技的不断进步,智能家居设备已经成为了大家生活中不可或缺的一部分。
扫地机器人作为智能家居中的一种智能清洁设备,越来越受到人们的青睐。
它能够帮助人们自动清扫地面,减轻人们的家务负担,提高生活品质。
本文将讨论基于STM32单片机的扫地机器人设计,包括硬件设计和软件设计。
一、硬件设计1. 传感器模块扫地机器人需要借助一些传感器模块来感知周围环境,从而做出相应的动作。
比如红外传感器模块用来检测障碍物,超声波传感器模块用来检测距离,地面传感器模块用来检测地面情况等。
这些传感器模块通过引脚连接到STM32单片机上,通过采集传感器数据来实现环境感知和控制操作。
2. 电机驱动模块扫地机器人的运动需要通过电机来驱动,因此需要使用电机驱动模块。
电机驱动模块可以通过PWM信号来控制电机的转速和方向,从而实现扫地机器人的前进、后退、转弯等动作。
3. 电源管理模块扫地机器人需要一个稳定的电源供应,因此需要设计一个电源管理模块。
电源管理模块能够通过对电池的充放电管理来保证系统的稳定运行,同时还需要设计一个充电管理模块用来给电池充电。
4. 机械结构扫地机器人的机械结构包括底盘、轮子、刷子等。
底盘是扫地机器人的主体结构,轮子用来支持机器人的移动,刷子用来清扫地面。
在机械结构设计中需要考虑机器人的稳定性、机动性和清扫效率。
1. 系统架构扫地机器人的控制系统需要一个合理的系统架构来实现各个模块的协同工作。
一般可以采用分层架构,包括传感器数据采集模块、控制算法模块、电机控制模块等。
传感器数据采集模块负责采集传感器数据,控制算法模块负责对传感器数据进行处理并作出相应的控制决策,电机控制模块负责控制电机的转速和方向。
2. 控制算法在扫地机器人的控制算法中需要考虑环境感知和路径规划等问题。
通过传感器模块采集到的数据,控制算法可以判断出障碍物的位置和形状,从而避开障碍物。
同时还需要设计路径规划算法,使机器人能够按照一定的路线进行清扫。
基于单片机的扫地机器人的设计论文
基于单片机的扫地机器人的设计论文摘要:本文详细阐述了基于单片机的扫地机器人的设计过程,包括硬件设计、软件设计以及功能实现。
通过对传感器数据的采集和处理,实现了机器人的自主清扫、避障和路径规划等功能,为智能家居清洁领域提供了一种实用的解决方案。
一、引言随着科技的不断进步和人们生活水平的提高,智能家居产品越来越受到人们的关注。
扫地机器人作为一种能够自动完成清扫任务的智能设备,为人们的生活带来了极大的便利。
本文旨在设计一款基于单片机的扫地机器人,使其能够高效、智能地完成清扫工作。
二、系统总体设计(一)功能需求分析扫地机器人应具备自主清扫、避障、自动充电、路径规划等功能。
能够在不同的环境中准确感知障碍物并及时避开,同时能够覆盖整个清扫区域,提高清扫效率。
(二)系统架构设计系统主要由单片机控制模块、传感器模块、驱动模块、电源模块和清扫模块组成。
单片机作为核心控制单元,负责接收和处理传感器数据,并控制驱动模块实现机器人的运动。
三、硬件设计(一)单片机选型选择了性能稳定、处理能力较强的_____单片机,满足系统对控制精度和响应速度的要求。
(二)传感器模块1、红外传感器用于检测障碍物,安装在机器人的前方和侧面,当检测到障碍物时,向单片机发送信号。
2、碰撞传感器安装在机器人的外壳上,当机器人与障碍物发生碰撞时,触发信号通知单片机。
3、超声波传感器用于测量与障碍物的距离,提高避障的准确性。
(三)驱动模块采用直流电机驱动芯片_____,控制机器人的前进、后退、左转和右转。
(四)电源模块选用可充电锂电池作为电源,通过电源管理芯片为系统各模块提供稳定的电压。
(五)清扫模块包括吸尘装置和滚刷,由电机驱动实现清扫功能。
四、软件设计(一)主程序流程系统初始化后,进入循环检测传感器状态,根据检测结果进行相应的动作控制。
(二)避障算法当红外传感器或超声波传感器检测到障碍物时,根据障碍物的位置和距离,计算出机器人的避让方向和距离。
(三)路径规划算法采用随机路径规划和区域覆盖算法相结合的方式,确保机器人能够全面覆盖清扫区域。
基于单片机的扫地机器人的设计与实现
收稿日期:2019-01-16作者简介:卢一文(1996—),男,汉族,江苏睢宁人,本科在读,研究方向:自动化。
1 系统的功能分析及体系结构设计本设计由STC89C52单片机电路、2路红外避障传感器模块、2路按键控制电路、L298N电机驱动电路、12V电池盒电路、风扇驱动电路组成。
具体流程:(1)智能小车接电,按下启动按键,小车前行并且风扇开始转动,开始吸尘;(2)当左侧红外传感器监测到障碍的时候,系统会控制驱动模块右转弯;(3)当右侧红外传感器监测到障碍的时候,系统会控制驱动模块左转弯;(4)按下停止按钮后,系统会接收到停止命令,小车所有系统停止工作。
2 模块电路的设计2.1 STC89C52单片机模块STC89C52为CMOS8位微控制器,呈现出高性能、低功耗的特征,拥有8K系统内置的图像存储器。
由于考虑实际使用的便捷性,选择的存储器具有高密度存储的优点,与相关设备能够进行兼容,保证了设备使用的多样化。
且存储器可以进行编程,实际上STC89C52具有的配置能够满足工作的需求,包括可编程flash和一个八位中心处理器,在系统工作过程中可以高效的进行工作,并且能够灵活的为嵌入式控制系统提供相关方案。
STC89C52的标准功能如下所示:8k字节Flash,256字节RAM,32位I/O口线,还包括看门狗定时功能,包括三个计数器,两个数据指针,时钟电路,全双工串行口。
同时STC89C52能够实现0Hz的静态工作,为了实现能源的节约,在系统中设置有节能模式,具体的模式有两种,分别是空闲模式与掉电模式。
在系统处于空闲模式当中时,处理器停止工作,但是RAM运行状态与串口可以继续工作。
如果系统处于掉电模式工作状态下,系统会保存RAM的状态,对振荡器进行冻结处理,系统停止所有的工作,直到对其进行复位。
2.2 E18-D80NK-N红外避障传感器模块E18-D80NK-N是光电传感器,实现了发射、接收一体化。
调制后,系统将光信号发出。
基于STM32单机的扫地机器人设计
基于STM32单机的扫地机器人设计随着科技的不断发展,智能家居产品也变得越来越普及。
扫地机器人作为智能家居产品的一种,已经成为现代家庭清洁必备的家电之一。
它能够帮助用户自动清扫地面,提高家庭生活品质。
现在市面上的扫地机器人种类繁多,功能也各异,而其中一些高端产品采用了STM32单片机作为控制核心。
本文将对基于STM32单机的扫地机器人设计进行详细分析和介绍。
一、STM32单片机简介STM32是由意法半导体(STMicroelectronics)推出的32位高性能微控制器系列产品,拥有强大的性能和丰富的外设资源,广泛应用于各种嵌入式系统中。
STM32单片机具有低功耗、高性能、丰富的外设接口等特点,适合用于各种智能家居产品的控制系统。
STM32系列产品的开发工具和技术支持也非常完善,为开发人员提供了便利。
二、扫地机器人的工作原理扫地机器人主要由底盘模块、定位导航模块、清扫模块、电源模块和控制模块等部分组成。
其工作流程一般包括地面扫描、路径规划、清扫作业和自动充电等环节。
控制模块起着核心作用,负责整个扫地机器人的工作流程控制和各模块协调。
三、基于STM32单片机的扫地机器人设计方案基于STM32单片机的扫地机器人设计主要包括底层硬件设计和上层软件设计两个方面。
1. 底层硬件设计底层硬件设计主要涉及各种传感器、执行器及外部设备的接口电路设计。
扫地机器人通常需要激光雷达、超声波传感器、轮式驱动器、吸尘器等硬件模块,这些模块需要与STM32单片机相连,并通过各种通信接口传输数据。
控制模块还需要设计供电管理电路,以便对各模块进行电源控制和供电。
2. 上层软件设计上层软件设计是整个扫地机器人系统的大脑,负责各硬件模块的控制和协调。
基于STM32单片机的扫地机器人控制系统通常采用嵌入式操作系统作为基础,如FreeRTOS或者RT-Thread。
控制系统还需要设计各种传感器数据的处理算法、路径规划算法和清扫作业控制算法等。
基于单片机控制的六自由度自动寻迹机械人的设计与实现
王 刚 .魏 运 全
( 四 川信 . gP , 业技术学院 四i l l广元 6 2 8 0 1 7 ) 摘 要 :随 着 自动 化 技 术 的 普 及 , 为 了解 决工 厂 劳动 力 缺 乏 的 问题 , 利用 M S P 4 3 0芯 片控 制 能 力 强 , 设计灵活 , 以及 编 程 语 言 易于 修 改 等 优 点 。 采 用软 件 设 计 和 硬 件 设 计 相 结 合 , 设 计 了该 六 自由度 自动 寻 迹 机 械 人 , 以便 进 行 物 料 搬 运 工 作。 利 用编 辑 器运 行 程 序 、 调试时间、 运 行 的 步 骤, 将 写好 的 程 序 导 入 仿 真硬 件 电 路 中 , 查 看 是 否 与 设 计 要 求 的 一致 , 该设 计 具 有 性 能 稳 定 , 功耗低 , 价格低廉 , 安全可靠, 操 作 方便 等 特 点 。 关键 词 :六 自由度 ;自动 寻迹 ; 机 械 人 ;单 片机
a n d h a r d wa r e c o mb i n a t i o n d e s i g n , d e s i g n o f t h e s i x d e g r e e o f f r e e d o m a u t o ma t i c t r a c i n g ma c h i n e , f o r ma t e r i a l h a n d l i n g wo r k , r u n t h e p r o g r a m u s i n g t h e e d i t o r , d e b u g g i n g t i me , o p e r a t i o n s t e p s , t h e h a r d w a r e c i r c u i t s i mu l a t i o n p r o g r a m wr i t t e n i n i mp o r t ,
《基于STM32的扫地机器人设计与实现》
《基于STM32的扫地机器人设计与实现》一、引言随着科技的不断进步和人工智能的广泛普及,智能扫地机器人已经成为了家庭生活的一部分。
基于这样的时代背景,本文以STM32作为主控芯片,探讨扫地机器人的设计与实现,以提高机器人的清洁效率和智能化水平。
二、系统概述本系统以STM32微控制器为核心,通过集成电机驱动、传感器模块、电源模块等,实现扫地机器人的自动扫地、避障、充电等功能。
系统采用模块化设计,便于后期维护和升级。
三、硬件设计1. 主控芯片选型:STM32微控制器。
其具备高性能、低功耗、高集成度等优点,适合用于扫地机器人等智能设备。
2. 电机驱动模块:采用直流电机和电机驱动芯片,实现扫地机器人的运动控制。
3. 传感器模块:包括红外传感器、超声波传感器等,用于实现避障、测距等功能。
4. 电源模块:为系统提供稳定的电源供应,包括电池管理和充电管理等功能。
四、软件设计1. 操作系统与开发环境:采用嵌入式操作系统,如RT-Thread等,为软件开发提供良好的环境。
2. 算法实现:通过优化扫地算法和路径规划算法,提高机器人的清洁效率和智能化水平。
3. 通信协议:设计合理的通信协议,实现扫地机器人与上位机之间的数据传输和指令控制。
五、功能实现1. 自动扫地:通过电机驱动模块和传感器模块,实现扫地机器人的自动扫地功能。
2. 避障功能:利用红外传感器和超声波传感器等,实现扫地机器人的避障功能,避免在清洁过程中碰到家具等障碍物。
3. 充电功能:当电池电量低时,扫地机器人可自动返回充电座进行充电。
4. 路径规划:通过优化算法,实现扫地机器人的高效路径规划,提高清洁效率。
六、实验与测试为了验证本设计的可行性和性能,我们进行了大量的实验和测试。
实验结果表明,本设计的扫地机器人具有较高的清洁效率和智能化水平,能够有效地完成自动扫地、避障、充电等功能。
同时,我们还对系统的稳定性和可靠性进行了测试,结果表明系统具有良好的性能和稳定性。
毕业论文(设计)基于单片机的智能清洁机器人的设计
1.2 研究意义
随着智能机器人的发展和科研技术的进步,清洁机器人的智能程度也越来越高。智能 化技术的发展速度越来越快,智能化也是未来社会的发展方向。作为现代智能化方向里一 项先进发明,智能清洁机器人已经和人们生产生活的联系越来越密切。
I
The design of intelligent cleaning robot
Abstract
In recent years, with the development of intelligent robots and the technological progress. The cleaning robot is more and more intelligent,and intelligent is the sign of the development of cleaning robot.As the development trend of modern intelligent robot,it has become the research direction of designers.At the same time, intelligent cleaning robot is direction of development in the future.
Keywords: Intelligent cleaning robot, MCU , obstacle avoidance, infrared, vacuum cleaner
基于单片机的机械手设计
基于单片机的机械手设计一、引言机械手是一种能够模拟人类手臂动作的机器人装置,广泛应用于工业自动化、医疗护理、科学研究等领域。
随着科技的不断进步,基于单片机的机械手设计成为了研究热点。
本文将深入探讨基于单片机的机械手设计原理、结构以及控制方法,旨在为相关领域的研究者提供参考。
二、基本原理1. 电路设计在基于单片机的机械手设计中,电路是关键。
首先需要确定所需控制器型号,并根据其技术参数进行电路设计。
常见的单片机有8051系列、AVR系列等,根据具体需求选择合适型号。
其次是选择合适的传感器和执行器,并将其与单片机进行连接。
2. 传感器选择与应用传感器在实现对物体位置和力量等参数检测中起着重要作用。
常见的传感器有光电开关、力敏电阻等。
光电开关能够检测物体是否存在或位置是否正确;力敏电阻可测量物体对触点施加的力量。
根据实际需求,选择合适的传感器,并将其与单片机进行连接。
3. 机械结构设计机械结构设计是基于单片机的机械手设计的重要环节。
根据实际需求,选择合适的材料和结构形式。
常见的材料有金属、塑料等,常见的结构形式有直线运动、旋转运动等。
在设计过程中,需要考虑机械手运动范围、负载能力以及精度要求等因素。
三、基于单片机的机械手控制方法1. 逻辑控制在基于单片机的机械手控制中,逻辑控制是最基本也是最常见的方法。
通过编程实现对传感器和执行器进行控制,并根据不同情况执行相应动作。
例如,当光电开关检测到物体存在时,执行器将进行抓取操作;当力敏电阻检测到施加力量超过阈值时,执行器将停止运动。
2. PID控制PID(比例-积分-微分)控制是一种经典且广泛应用于基于单片机的机械手设计中的方法。
通过对传感器反馈信号进行处理和分析,实现对执行器的精确控制。
比例项用于根据误差大小调整执行器的输出,积分项用于根据误差积分调整执行器的输出,微分项用于根据误差变化率调整执行器的输出。
通过合理选择PID参数,可以实现机械手对物体位置和力量的精确控制。
基于STM32单片机的智能搬运机器人的设计
基于STM32单片机的智能搬运机器人的设计作者:王文东王楠来源:《中国新通信》 2017年第14期一、引言智能搬运机器人是能够通过传感器感知环境中存在的障碍,通过路径规划实现在有障碍物的未知环境中面向目标的自主运动,并控制机械臂自主搬运物体的机器人系统。
它的设计背景是基于路径规划,涉及到机械、传感器技术、控制等多学科的设计融合。
二、智能搬运机器人控制系统设计本智能搬运机器人是基于STM32 单片机为控制核心,利用超声波传感器感知未知环境,并通过基于模糊控制的路径规划算法来实现在未知环境中的自主运行。
1、微控制模块的选择。
本系统采用STM32F103ZET6 作为控制系统的主控制器,完成传感器信息收集、电机控制、自主避障、自主搬运等任务。
STM32F103ZET6 是ST 公司推出的以高性能的ARM Corter-M3 的RISC 内核的芯片。
处理器有三种低功耗的运行模式和灵活的时钟控制机制,可根据系统设计要求对其进行合理的优化。
2、障碍物检测模块的设计。
模块使用三个超声波传感器对前方障碍物信息进行检测。
超声波传感器采用HCSR04超声波测距模块,此测距模块可提供2 ~ 400 cm 的非接触式距离感测功能。
其测距精度可达到3 cm。
它与外界相连接的四个端口分别为Vcc,GND,TRIG,ECHO。
其工作原理为主控制器提供一个10 μs 以上脉冲触发信号到TRIG端,该模块内部将发出8 个周期为40kHz 电平并检验回波,一旦检测有回波信号ECHO 端则输出回响信号,在主控制器端产生中断。
通过主控制器内部通用定时器计算发出触发信号到收到回响信号的时间间隔,从而可确定障碍物的距离。
3、电机驱动模块的设计。
必须通过专门的电机驱动电路来进行控制。
系统使采用L293D 专用电机驱动芯片作为小车左、右驱动轮的直流电机的核心功率模块。
L293D 为四重推挽驱动电路,可驱动2 个直流电机。
EN 为电机使能端。
使用主控制器通用计时器输出二路PWM 信号给EN 端。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
基于单片机及传感器的机器人设计与实现
摘要:本设计基于单片机及多种传感器,完成了一个自主式移动机器人的制作。
单片机作为系统检测和控制的核心,实现对机器人小车的智能控制。
反射式红外光电传感器检测引导线,使机器人沿轨道自主行走;使用霍尔集成片,通过计车轮转过的圈数完成机器人行走路程测量;接近开关可探测到轨道下埋藏的金属片,发出声光信息进行指示,并能实时显示金属片距起点的位置。
关键词:单片机; 机器人; 传感器
1前言
机器人技术是融合了机械、电子、传感器、计算机、人工智能等许多学科的知识,涉及到当今许多前沿领域的技术。
一些发达国家已把机器人制作比赛作为创新教育的战略性手段。
如日本每年都要举行诸如“NHK杯大学生机器人大赛”、“全日本机器人相扑大会”、“机器人足球赛”等各种类型的机器人制作比赛,参加者多为学生,旨在通过大赛全面培养学生的动手能力、创造能力、合作能力和进取精神,同时也普及智能机器人的知识.[1]
开展机器人的制作活动,是培养大学生的创新精神和实践能力的最佳实践活动之一,特别是机电专业学生开展综合知识训练的最佳平台。
本文针对具有引导线环境下的路径跟踪这一热点问题,基于单片机控制及传感器原理,通过硬件电路制作和软件编程,制作了一个机器人,实现了机器人的路径跟踪和自动纠偏的功能,并能探测金属,实时显示距离。
2机器人要完成的功能
选取一块光滑地板或木板,上面铺设白纸,白纸上画任意黑色线条(线条不要交叉),作为机器人行走的轨迹,引导机器人自主行走。
纸下沿黑线轨迹随机埋藏几片薄铁片,铁片厚度为0.5~1.0mm。
机器人沿轨迹行走一周,探测出埋藏在纸下铁片,发出声光报警,并显示铁片距离起点的位置。
3 硬件设计方案
机器人总体构成
图1机器人总体构成
如图1所示,以微处理器为核心,接受传感器传来外部信息,进行处理,控制机器人的运行。
系统电源供电部分
由于机器人电机,传感器及系统CPU等部分均采用+5V供电,考虑电动车功率和车载质量及摩擦阻力问题,电源我们采用电动车自带干电池组,功耗小、体积小和质量轻,安装较为方便。
电机驱动及PWM调速部分
机器人需控制在一个合适的速度行驶,速度太快,因单片机对各传感器传来的信号有一个响应、处理时间,小车极易偏离轨道。
小车的速度是由后轮直流电机转速控制,改变直流电机转速通常采用调压、调磁等方式来实现。
其中,调压方式原理简单,易与实现。
采用由晶体管组成的H型PWM调制电路。
通过图2所示PWM调制电路,用单片机控制晶体管使之工作在占空比可调状态,实现调速。
图2 电机驱动电路
令单片机P1.7口为低电平,P1.6口为高电平,此时Q1、Q4导通,Q2、Q3截止,电动机正常工作。
改变P1.6口高电平周期,即改变PWM调制脉冲占空比,可以实现精确调速。
脉冲频率对电机转速有影响,脉冲频率高连续性好,但带负载能力差;脉冲频率低则反之[2]。
经实验发现,脉冲频率在30Hz以上,电机转动平稳,但小车行驶时,由于摩擦力使电机转速降低很快,甚至停转;脉冲频率在10Hz以下,电机转动有跳跃现象,实验证明脉冲频率在25~35Hz效果最佳。
我们选取脉冲频率为30Hz。
引导线检测模块
根据白纸和黑线反射系数不同,通过以光电传感器为核心的光电检测电路将路面两种颜色进行区分,转化为不同电平信号,将此电平信号送单片机,由单片机控制转向电机作相应的转向,保证小车沿引导线行驶。
考虑到小车与路面的相对位置,采用反射式光电检测电路。
红外光电传感器TCRT1000,它是一种光电子扫描,光电二极管发射,三极管接收并输出的装置.它的特点是尺寸小、使用方便、信号高输出、工作状态受温度影响小。
它的外围电路简单,(如图3所示)。
二极管的C端和三极管的E端接地,二极管的A端通过一电阻和电源相接,组成偏置电流电路;三极管的C端也通过一电阻和电源相接,组成输出电路。
当检测器检测到白色时,其输出低电平;当检测到黑色时,则输出高电平。
为提高检测精度,采用了多传感器信息融合技术。
设计中,在车头均匀布置三个光电传感器,其中,中间一个(Q1)安装在小车正中央。
Q1的输出经一级比较器和非门,接单片
图3 光电检测转换电路
机的P1.3脚.Q1左右两端分别布置一个传感器,经与图3相同的电路后也连接到单片机P 1口。
若两侧某一传感器检测到黑线,表明小车正脱离轨道,将3个检测点的结果融合后作为单片机的输入,机器人按照单片机P1口信息进行判断调整,实现路径跟踪和自动纠偏[3]。
金属探测部分
图4 金属探测电路
如图4所示,金属探测器使用一接近开关,探测有效距离约为4mm,将它固定在机器人上,当探测到金属片时,探测器输出端输出低电平,经反向器后接一发光二极管和一蜂鸣器,发出声光指示信号。
同时输出反向后接单片机,对探测到的金属片个数进行计数。
霍尔元件测距设计
霍尔集成片内部由三片霍尔金属板组成,当磁铁正对金属板时,根据霍尔效应,金属板发生横向导通[4],因此可以在车轮上安装磁片,而将霍尔集成片安装在固定轴上,通过对脉冲计
数进行距离测量。
小车后轮每转一圈,霍尔元件产生的脉冲送入单片机的T0口进行计数,单片机完成脉冲数到距离的转换。
在后轮安装一个磁极,测量误差是一个车轮的周长,可在软件中给予补偿。
LCD显示
液晶显示器以其微功耗、体积小、显示内容丰富、超薄轻巧的诸多优点,在袖珍式仪表和低功耗应用系统中得到越来越广泛的应用。
这里采用2行16个字的DM-162液晶模块,通过与单片机连接,编程,完成显示功能。
4 系统软件流程
系统软件流程如图5所示。
图5 系统软件流程图
5 结论
本文基于单片机及传感器原理,以单片机为控制器的核心,小型直流电机作为驱动元件,配置不同类型的传感器,通过软件编程,制作出了一个价格低廉、模块化结构的小型机器人。
大量的行走实验证明,该机器人能够顺利路径跟踪和自动纠偏自主行走,并完成探测、显示等功能。
本文作者创新点:本文针对具有引导线环境下的路径跟踪这一热点问题,采用多传感器信息融合技术,通过单片机控制,实现了机器人的路径跟踪和自动纠偏的功能,方法简单,易于实现,造价低廉,效果较好。
参考文献
[1]韩建海,赵书尚,张国跃等。
基于PIC 单片机的六足机器人制作。
机器人技术与应用,2003,06
[2] 姜长涨,于万元,王冬蕾。
基于AVR单片机的直流电动机的PWM调速系统设计。
仪器仪表用户,2006,02
[3] 薛艳茹,郑冰,郝兴贞,等。
基于模糊控制信息融合方法的机器人导航系统。
微计算机信息,2005年第11-2期
[4] 张寿安。
霍尔效应在位置控制中的应用。
长沙铁道学院学报(社会科学版),2005,02。
