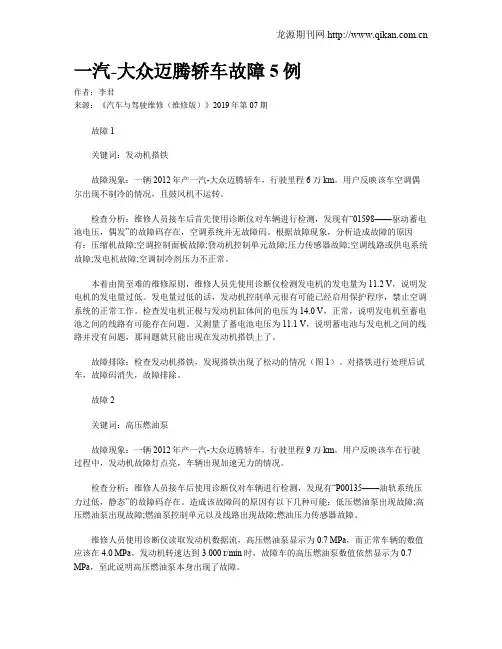

![一汽-大众迈腾轿车故障5例](https://img.taocdn.com/s3/m/b20c2c0b48d7c1c708a145d3.png)
一汽-大众迈腾轿车故障5例作者:李君来源:《汽车与驾驶维修(维修版)》2019年第07期故障1关键词:发动机搭铁故障现象:一辆2012年产一汽-大众迈腾轿车,行驶里程6万km。
用户反映该车空调偶尔出现不制冷的情况,且鼓风机不运转。
检查分析:维修人员接车后首先使用诊断仪对车辆进行检测,发现有“01598——驱动蓄电池电压,偶发”的故障码存在,空调系统并无故障码。
根据故障现象,分析造成故障的原因有:压缩机故障;空调控制面板故障;發动机控制单元故障;压力传感器故障;空调线路或供电系统故障;发电机故障;空调制冷剂压力不正常。
本着由简至难的维修原则,维修人员先使用诊断仪检测发电机的发电量为11.2 V,说明发电机的发电量过低。
发电量过低的话,发动机控制单元很有可能已经启用保护程序,禁止空调系统的正常工作。
检查发电机正极与发动机缸体间的电压为14.0 V,正常,说明发电机至蓄电池之间的线路有可能存在问题。
又测量了蓄电池电压为11.1 V,说明蓄电池与发电机之间的线路并没有问题,那问题就只能出现在发动机搭铁上了。
故障排除:检查发动机搭铁,发现搭铁出现了松动的情况(图1)。
对搭铁进行处理后试车,故障码消失,故障排除。
故障2关键词:高压燃油泵故障现象:一辆2012年产一汽-大众迈腾轿车,行驶里程9万km。
用户反映该车在行驶过程中,发动机故障灯点亮,车辆出现加速无力的情况。
检查分析:维修人员接车后使用诊断仪对车辆进行检测,发现有“P00135——油轨系统压力过低,静态”的故障码存在。
造成该故障码的原因有以下几种可能:低压燃油泵出现故障;高压燃油泵出现故障;燃油泵控制单元以及线路出现故障;燃油压力传感器故障。
维修人员使用诊断仪读取发动机数据流,高压燃油泵显示为0.7 MPa,而正常车辆的数值应该在4.0 MPa。
发动机转速达到3 000 r/min时,故障车的高压燃油泵数值依然显示为0.7 MPa,至此说明高压燃油泵本身出现了故障。
学习单元一项目二:汽车故障诊断仪器及工具介绍
![学习单元一项目二:汽车故障诊断仪器及工具介绍](https://img.taocdn.com/s3/m/d78a6ba0f71fb7360b4c2e3f5727a5e9856a27f3.png)
知识准备-常用诊断设备介绍
万用表测量电阻 ➢ 用电器必须从线路中断开连
接。 ➢ 万用表必须调到电阻档,选
择合适的量程。
2012年2月13日12时37分
汽车故障诊断与检测
知识准备-常用诊断设备介绍
万用表使用小结
在连接万用表之前,自问以下问题: 1. 明确所测量的参数: 电压?电阻?电流? 2. 明确线路状态:线路闭合?线路开路? 3. 明确线路电源的性质: 直流?交流? 4. 所测物理量的量值范围: 12V?220V? 5A?5mA? 10Ω?10kΩ? • 设置万用表:校准、功能及量程
汽车故障诊断与检测
知识准备-专用示波器
测量设备-VAS6356
VAS6356是一款最新的测试工具盒,它可以与VAS6150系列诊断仪进行组合, 扩大诊断仪的使用范围,通过车辆引导性故障查询功能执行测量技术作业。
汽车故障诊断与检测
知识准备-专用示波器
VAS6150专用诊断仪接口介绍
2012年2月13日12时37分
汽车故障诊断与检测
知识准备-常用诊断设备介绍
6)测试笔
测试笔可用来测量电路 短路、导通性检测,还可以 用来对脉冲信号的检测,如 喷油嘴、车速传感器、点火 脉冲等电器件,可以根据灯 闪烁的快慢来判断脉冲的电 压和频率。
汽车故障诊断与检测
知识准备-常用诊断设备介绍
7)各种压力表介绍 气缸压力表—是检测气缸压缩压力的一种专用压力表, 它一般由压力表头、导管、单向阀和接头等组成。
知识准备-常用诊断设备介绍
2)蓄电池检测仪介绍 蓄电池性能检测仪,可以根据维修人员设定的参数,对
蓄电池的使用寿命进行检测,并给维修人员提供直观的数 据,从而能够对蓄电池进行客观准确的检测
项目五 CKA6150数控车床的操作
![项目五 CKA6150数控车床的操作](https://img.taocdn.com/s3/m/64dc5f6a27d3240c8447efbc.png)
授课主要内容任务引入布置学习任务,引入所学知识。
知识链接一.C KA6 1 50数控车床的操作5.1 数控车削实训安全操作规程数控车床综合应用了计算机、自动控制、精密测量、现代机械制造和数据通信等多种技术,是机械加工领域中典型的机电一体化设备,适用于多品种、中小批量、精度较高的回转零件加工。
为保证产品质量及设备安全,安全生产就显得十分重要,操作者在使用数控车床前,必须了解和掌握安全操作规程。
①进入车间必须穿戴好规定的防护用品,机加工时不准戴手套,女同学必须戴工作帽,不准将头发留在外边,不准穿高跟鞋,不准戴首饰。
②了解零件图的技术要求,检查毛坯尺寸、形状有无缺陷。
选择合理的安装零件的方法。
③正确地选用数控车削刀具,安装零件和刀具要保证准确牢固。
④了解和掌握数控机床控制和操作面板及其操作要领,将程序准确地输入系统,并模拟检查、试切,做好加工前的各项准备工作。
⑤加工过程中如发现车床运转声音不正常或出现故障时,要立即停车检查并报告指导教师,以免出现危险。
5.2 CKA6150数控车床的主要技术指标CKA6150主轴变速采用机械与变频相结合的变速技术,保证低速状态下主轴有足够的扭矩,目前已得到广泛的应用。
1.主要技术参数主要技术参数见表5—1.2. 主轴转速主轴转速见表5-25.3CKA6150数控车床的操作面版介绍(FANUC 0i Mate—TC系统)1.CRT/MDI操作面板CRT/MDI操作面板是由如图5—1所示的CRT显示部分和键盘构成。
2.CRT/MDI操作面板中各键的功能CRT/MDI操作面板中各键的名称及用途见表5—3。
(书P103-104)3.FANUC 0i Mate—TC系统机床操作面板FANUC 0i Mate—TC系统的机床操作面板如图5—2所示,机床操作中上各按钮的使用说明见表5—4。
(书P104-106)5.4 CKA6150数控车床的操作(FANUC 0i Mate-TC系统)1.开机前机床检查①进行开机前各项检查,确定没有问题后,打开机器的总电源及系统电源。
___诊断仪安装与操作
![___诊断仪安装与操作](https://img.taocdn.com/s3/m/42df2c801b37f111f18583d049649b6648d709bd.png)
___诊断仪安装与操作诊断仪安装___诊断仪是一种用于诊断和检测___发动机故障的工具。
安装该诊断仪可以帮助用户快速并准确地定位和修复发动机故障。
以下是安装___诊断仪的步骤和注意事项:首先,确保已经购买到合适的___诊断仪设备,并确保设备的完整性和正常功能。
接下来,找到合适的安装位置。
一般来说,安装位置应离发动机比较近,便于操作和连接。
在安装位置上安装诊断仪的底座或支架。
确保底座或支架稳固可靠,不会晃动或松动。
将诊断仪设备固定在底座或支架上。
根据设备说明书或指南,确保设备固定牢固。
根据设备的连接线路和接口,将诊断仪连接到发动机的诊断接口上。
确保连接正确,接口紧固稳固。
安装完成后,检查一遍设备的连接是否稳固,确保没有断线或松动的地方。
诊断仪操作安装完成后,下面是一些使用___诊断仪的操作注意事项:开启玉柴诊断仪设备电源。
根据设备说明书或指南,正确操作电源开关。
确认诊断仪设备是否成功连接到发动机。
通过观察屏幕或指示灯,确认设备是否正常工作。
根据诊断仪的菜单,选择相应的诊断功能。
根据故障代码或发动机症状,选择适当的诊断功能进行故障检测。
遵循诊断仪的提示和指引,进行故障检测和诊断。
根据诊断仪显示的信息,定位并修复发动机故障。
在诊断完成后,根据实际情况选择是否清除故障码。
如果发动机问题已被修复,可以清除故障码。
使用完___诊断仪后,及时关闭设备电源,并正确存放设备。
确保设备处于安全状态。
以上是关于___诊断仪的安装与操作的简要概述。
希望这些信息对您有帮助!本文档旨在说明如何正确操作___诊断仪,包括连接步骤、功能介绍和常见问题解决。
连接步骤确保车辆处于停止状态,并拔下车钥匙。
使用诊断仪附带的连接线,将诊断仪连接至车辆的OBD 接口。
确保连接牢固。
打开车辆电源,但不要启动发动机。
功能介绍___诊断仪提供了多项功能,方便用户进行车辆故障诊断和维护操作。
以下是一些常用功能的简要介绍:故障码读取与清除:诊断仪能够读取车辆的故障码,并清除已修复的故障码,以确保发动机正常运行。
新机构CK6150数控车床使用说明书(通用)
![新机构CK6150数控车床使用说明书(通用)](https://img.taocdn.com/s3/m/84f804e26137ee06eef9181e.png)
CK6150数控车床使用说明书中国·山东山东普鲁特机床有限公司目录1概述 (1)1.1 产品的主要用途 (1)1.2 机床的精度 (1)1.3 机床的使用环境 (1)1.4 机床对环境的影响 (1)2安全防护须知 (2)2.1 对上机操作、维修人员的要求 (2)2.2 基本操作要求 (2)2.3 接通电源之前的要求 (2)2.4 接通电源之后的要求 (3)2.5 常规检查 (3)2.6 温升 (3)2.7 开机前的准备工作 (4)2.8 工作中注意事项 (4)2.9 中断加工 (5)2.10 完成加工之后 (5)2.11 安全保护装置 (5)2.12 维修前的准备工作 (5)2.13 维修操作 (5)2.14 维修后的处理 (6)3 吊运与安装 (7)3.1 机床的运输与存放 (7)3.2 安装前的准备工作 (7)3.3 机床吊运 (7)3.4 机床安装 (7)3.5 内部装置连接的检查 (8)3.6 操作前的检查 (8)3.7 床身水平的最终调整 (9)3.8 安装后的维护和内部装置连接的检查 (9)5 机床结构 (11)5.1 机床布局 (11)5.2 机床部件简介 (11)6 机床的使用和安全防护 (13)6.1 机床的使用 (13)6.2 安全防护 (13)6.3 设置必要的安全警告标牌 (13)7 检查与维修 (14)7.1 常规检查 (14)7.2 定期检查 (15)7.3 润滑、冷却 (15)7.4 机床的调整和维修 (16)7.5 常见故障排除 (18)8 机床电气概述 (20)8.1 电气设备配置图 (20)8.2 机床电气主要参数 (21)8.3 机床电气的检查 (21)8.4机床送电 (22)8.5 机床电气维护和调整 (22)8.6 电气原理图(附图1) (23)8.7 控制面板接线图(附图2) (24)8.8线路板接线、布局图(附图3) (25)使用须知➢在使用本机床之前,请仔细阅读本《使用说明书》及《车床数控系统产品说明书》,并完全理解说明书全部内容,才能使本机床安全地运转。
BGK-6150 6155 系列 MEMS 固定测斜仪 安装使用手册说明书
![BGK-6150 6155 系列 MEMS 固定测斜仪 安装使用手册说明书](https://img.taocdn.com/s3/m/128d319fd05abe23482fb4daa58da0116c171f04.png)
BGK-6150/6155系列MEMS固定测斜仪安装使用手册版本号:Rev.D发行时间:20222022目录1. 简介 (1)2. BGK-6150/6155固定式测斜仪组成 (1)2.1 测斜仪传感器 (1)2.2 楔式膨胀接头 (3)2.3 滑轮组 (3)2.4 连接管及接续加长 (4)2.5 孔口悬挂组件 (4)2.6 安全绳(选购件) (4)2.7 配套电缆及连接 (4)2.8 测斜管(选购件) (5)3. 固定式测斜仪安装 (5)3.1 安装前准备 (5)3.2 连接部件的使用及安装要点 (5)3.3 固定式测斜仪安装步骤 (6)3.3.1 BGK6150/6150D垂直固定测斜仪安装 (6)3.3.2 BGK6155/6155D水平固定式测斜仪安装步骤 (8)3.3.3 BGK6155(β)/6155D(β)斜坡面固定式测斜仪安装 (8)3.4 固定式测斜仪的防雷(非常重要!) (8)4. 读数及数据采集 (8)4.1 电缆芯线功能定义 (8)4.2 测斜仪的检查测试 (9)4.3 绝缘测试 (9)5. 数据的处理转换 (9)5.1 角度及温度转换 (9)5.1.1 模拟信号值转换(BGK-6150/6155) (9)5.1.2 数字信号值转换(BGK-6150D/6155D) (10)5.2 偏移量计算 (10)5.3 垂直固定式测斜仪水平位移计算 (10)5.4 水平及斜坡面测斜仪的位移计算 (11)5.5 温度补偿 (11)5.6 环境因素影响 (11)6. 故障检查和排除 (11)附录A- BGK-615X D系列测斜仪通讯协议 (13)附录B- 率定表表样 (17)附录C- 测斜管及固定式测斜仪安装方法(仅供参考) (19)1.简介BGK-615X系列MEMS垂直/水平固定式测斜仪为高灵敏的MEMS的倾斜监测装置,其中BGK6150系列垂直固定式测斜仪适用于监测土石坝、基础(防渗)墙、边坡、挡墙或桩基等类似建筑结构的分层水平位移或剖面扰度变形监测,BGK6155水平固定式测斜仪系列则适合土体沉降或堤坝坡面的剖面变形监测。
培训诊断仪6150B使用
![培训诊断仪6150B使用](https://img.taocdn.com/s3/m/4d54033376c66137ee0619e1.png)
是汽车电控系统的正常工作数据,由汽车控制单元采集,经VAS 5051读出
5.什么叫自适应?
通过VAS 5051对某些系统的数据进行修改、使系统进行某些学习的过程
6.什么叫执行元件诊断?
系统非工作状态下,由仪器发出命令,使系统的执行元件短时间模拟其工作状态
7.为什么要对控制单元编码?
3. 车辆识别,车辆系统检测 紧接着就进行车辆系统检测。在某个界面会显示 出这辆车所配有的汽车电子系统。 这个通讯过程会检测车上安装的都有哪些系统, 并读取故障存储器中的记录内容。
故障导航
4. 运行启动模块 在故障导航中,在识别出车辆后且在显示出故 障存储器中的记录内容之前,会自动运行启动 模块。这样就可以检查控制单元的升级状态, 必要时可自动启动升级程序,或将车辆系统检 测的结果以在线方式传送给汽车生产厂家。
5. 故障存储器中的内容 在这个界面会按控制单元来列出故障存储器中 记录的内容及其相应的故障说明文字。
6. 故障存储器内的故障记录 如果故障存储器内有故障记录,那么进程就会 转到”抱怨报告“这个界面。
故障导航
7. 检查表 在切换到检查表界面时,就会评估前面已执行的“ 故障存储器中的内容”和“抱怨报告”中的结果, 并自动生成系统检查表。通过(选择功能/部件) 也可另外生成一张自定义检查表,这两张检查表都 以表格的形式显示出来。 功能检查的结果会导致重新评估检查表,因而可能 要增加功能检查的项目。
8. 功能检查 功能检查是一系列检测的检查步骤,用于判定故障 到底是在哪个部件、导线及插头或控制单元上。 作为结果,检查程序会就车辆功能、总成或部件的 状态给出一个说法。 功能检查采用对话的形式在操作者和诊断系统之间 进行,并会使用车辆自诊断的所有功能。 在VAS5051上,内部测量技术集成在功能检查中。 在VAS5051上,必须用外部检测仪来进行这些测量 。功能检查的相应对话允许手动输入等效(替代) 值。
REC_VAS6150_CHN_V200
![REC_VAS6150_CHN_V200](https://img.taocdn.com/s3/m/0ef16b1af18583d0496459d4.png)
VAS 6150 诊断用笔记本电脑文档提示和恢复指南VAS 6150 基础 CD 16 以上V2.00VAS 6150 诊断用笔记本电脑___________________________________________2 - 16 文档提示和恢复指南VAS 6150 基础 CD 16 V2.00 以上保留所有权利VAS 6150 诊断用笔记本电脑_______________________________________________文档提示和恢复指南 3 - 16 保留所有权利 VAS 6150 基础 CD 16 V2.00 以上目录1. 简介 (4)1.1缩写与概念 (4)2. 文档提示 (5)2.1 Panasonic CF-52 型操作说明........................................................................5 2.2 调试和拆封说明.............................................................................................5 2.3 服务信息........................................................................................................5 2.4 自诊断手册....................................................................................................5 2.5 诊断软件安装指南 – 基础 CD 或 VAS-PC .....................................................5 2.6 VAS 5054A/VAS 5055 设备手册...................................................................5 2.7 Utility CD.......................................................................................................5 2.8 简要安装指南.................................................................................................6 2.9软件手册 – VAS-PC (6)3. 系统还原(恢复) (7)3.1 概述...............................................................................................................7 3.2 第 1 步:启动 BIOS 系统(设置)................................................................8 3.3 第 2 步:输入 BIOS 密码...............................................................................9 3.4 第 3 步:选择 BIOS 菜单“Exit ”(退出)...................................................9 3.5 第 4 步:确认系统还原................................................................................10 3.6 第 5 步:系统还原进程................................................................................10 3.7 第 6 步:语言设置.......................................................................................10 3.8 第 7 步:Windows 下的语言和键盘设置......................................................12 3.9 第 8 步:VAS-PC 软件安装.........................................................................15 3.10 第 9 步:安装软件补丁“VAS_5055_prep ”............................................15 3.11 第 10 步:启动并安装基础 CD 软件.........................................................15 3.12第 11 步:连接和配置诊断仪 VAS 5054A 或诊断接口 VAS 5055 (16)VAS 6150 诊断用笔记本电脑___________________________________________4 - 16文档提示和恢复指南VAS 6150 基础 CD 16 V2.00 以上 保留所有权利1. 简介提示本手册内容用于提示适用的文档并说明诊断笔记本电脑 VAS 6150 的安装,特别是恢复功能。
6150说明书
![6150说明书](https://img.taocdn.com/s3/m/6e7934c64028915f804dc24d.png)
第一章机床特点及性能参数1.1概述6150数控车床是我公司设计制造的高性能数控产品,整机配置本着一切为用户设想的原则,具备功能齐全,加工效率高,精度稳定性好,可靠性高且自动化程度高等特点,是高效生产的理想设备。
本系列数控车床可据用户要求选配不同的数控系统、伺服驱动系统、液压系统、动力卡盘及动力刀架等。
1.2主要技术参数*床身上最大回转直径………………………ø 500mm*过拖板最大加工直径………………………ø 210mm*顶间距………………………………………1500mm-5*主轴端部……………………………………A2*主轴头锥孔…………………………………1∶20*主轴通孔直径………………………………ø82mm*主轴最高转速………………………………2000r/min*刀架…………………………………………四工位*刀具截面尺寸………………………………25mm×25mm*最大行程……………………………………X轴:250mmZ轴:1500mm*尾座套筒直径………………………………ø75mm*尾座套筒锥孔………………………………莫氏5#*尾座套筒行程………………………………150mm*主轴电机功率………………………………4KW/伺服5.5KW*X轴电机……………………………………1KW*Z轴电机……………………………………1.5KW*最大轮廓尺寸………………………………1760mm×1190mm×1470mm*重量…………………………………………2200kg以上参数为6150标准型数控机床参数。
由于用户的特殊性,您订购的机床参数可能会有部分改变,请用户在加工操作时认真核对,若有不清,请迅速与我公司联系。
第二章机床的吊运与安装2.1开箱用户在收到机床后应尽快打开包装箱检查,检查过程中应特别注意以下项目:a.检查整机包装是否完整?b.机床在运输过程中是否受潮?c.检查机床外观及各部件是否在运输过程中受损?d.按《发货清单》进行清查,是否有与《发货清单》不符合的地方。
汽车充电指示灯亮故障诊断与排除
![汽车充电指示灯亮故障诊断与排除](https://img.taocdn.com/s3/m/64b4d8d4db38376baf1ffc4ffe4733687e21fcbd.png)
汽车充电指示灯亮故障诊断与排除秦启武【期刊名称】《内江科技》【年(卷),期】2016(037)008【总页数】3页(P54-55,49)【作者】秦启武【作者单位】广东省交通运输技师学院【正文语种】中文发电机作为车辆的两大电源之一,在发动机运转时向车辆大部分用电设备供电,同时向蓄电池充电,发电机性能的好坏直接影响到充电系统的工作。
本文介绍了汽车充电系统的组成及工作原理,通过朗行行驶中电瓶充电指示灯偶发点亮的案例分析,总结汽车指示灯亮故障分析与排除的思路。
1 充电系统的组成汽车有两个电源,即蓄电池和发电机,蓄电池和发电机采用并联连接,并与用电设备并联。
发动机停止运转或起动时,由蓄电池向用电设备供电;发动机正常工作时,发电机向用电设备供电和向蓄电池充电。
电压调节器使发电机在转速变化时保持其输出电压恒定。
充电指示灯(或电流表)用来指示蓄电池的充、放电状态。
充电系统一般有蓄电池、发电机、调节器、充电指示灯等组成,如图1所示。
图1 充电系统的组成2 充电系统的工作原理发电机为主电源,发电机正常工作时,由发电机向全车用电设备供电,同时给蓄电池充电。
以桑塔纳2000 为例分析充电系统的工作原理,如图2所示。
图2 桑塔纳2000充电系统原理图当发电机工作时,定子绕组中产生的三相交流电动势经输出整流电路整流后,输出直流电压UB+向负载供电,并向蓄电池充电,发电机的磁场电流则由磁场电路整流后输出的直流电压UD+供给。
充电指示灯的控制过程如下:当点火开关接通时,充电指示灯电路接通,其电路为:蓄电池正极→中央配电盒P 插座→点火开关端子30→点火开关→点火开关端子15→电阻R1、R2 和充电指示灯→二极管→中央配电盒A 插座的16 端子→中央配电盒内部线路→D 插座的4 端子→蓄电池旁边的单端子连接器T1→发电机“D+”端子→发电机磁场绕组→调节器→搭铁。
可见,充电指示灯一端(左端)接蓄电池电压,一端(右端)接发电机“D+”端输出电压。
DOBLE公司F6150A操作规程
![DOBLE公司F6150A操作规程](https://img.taocdn.com/s3/m/8d3f8db4c77da26924c5b001.png)
DOBLE公司F6150A操作规程第一章概况1.型号规格:F6150A2.制造厂家:美国Doble公司3.出厂编号:1006018954.生产日期: 2006-12-85.精度:0.5级6.范围:电流60A 电压300V7.工作电源范围:A C220V±10%8.检验周期:1年第二章试验前检查1 试验前检查∙电源:在装置通电之前,检查装置的主开关是否在“OFF”位置,电源电压是否与装置电压吻合。
∙ F6150A配备有一个三插头的电源插头,这个插头仅适用于带有地线的电源插座。
∙仪器产生的电压和电流可能对操作人员或测试中的设备是有害的。
∙ F6150A只能在铭牌上标明的电源型式下使用。
∙为保证安全,在雷暴天气或长时间无人监视或长久不使用时,应把插头从插座拔下,以防止由于雷电和电源冲击电压造成的危害。
∙工作温度0-+50℃。
2 运行安全在试验时若出现异常状况,包括异常声响、指示出现较大波动、试品击穿或闪络、过热等情况,应关闭电源,检查异常原因,待异常消除后再进行试验。
3 停止操作试验结束后,切断电源、拆除电源线和试验接线,恢复设备试验前原始状态。
第三章功能与操作F6000系列电力系统模拟器采样先进、成熟的数字信号处理和开关电源放大器技术,是一种功率大、重量轻,适用以任何继电保护测试的试验系统。
整个仪器为一个重量仅为20公斤的小型、坚固特别适合于现场使用的携带型试验仪。
F6000可输出6个大功率的直流耦合的电源,通常为3个可切换的电流/电压源,3个电流源。
每个电源的连续输出功率可达150V A。
如需要,这6个电源可切换为12个输出功率为75V A的电源,以便在实验室里进行三相系统的端对端试验。
F6000的每个输出的设置是通过PC机内部、独立来设置的,可以满足各种继电器试验的不同需要。
如果把F6000的电流源设置为并联模式,可输出从0.5A至90A的大电流输出(暂态时1.5秒,可达180A)。
如将F6000设置为6个电流源输出,可方便地进行3相电流差动试验。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
2.如何进入某个控制单元? A.应输入进址码 B.选择地址码进入 C.直接选择相应控制单元的名称
9
ATE 1A1 P.1, VK-35, 07/2010
自诊断
7.为什么要对控制单元编码?
根据汽车的装备或使用国家要求,通过编码将系统内某些软件调出并使用的过程
8.什么叫登录?
进行某些操作前输出密码的过程
10
ATE 1A1 P.1, VK-35, 07/2010
02-查询故障
11
ATE 1A1 P.1, VK-35, 07/2010
02-查询故障
故障代码
示例: 这是一个五位数的故障代码,连带一个符合SAE 标准的编号、故障类型1、故 障类型2 以及可能具有的标识“说明”。并非每个故障代码都会给出所有的段 位。 故障代码 此五位数的故障代码表明了故障部位,例如“用于较大热功率的继电器- J360”。 SAE 编号 可在故障代码后附加一个符合SAE 标准的编号。 故障类型1 此三位数的故障类型1 进一步表明故障症状,例如“地线短路”、“不明信 号”、 “超出极值下限”等等。 故障类型2 故障类型2 描述故障出现的方式,例如“静态”或“偶然”。如果在视屏中未 记 录故障类型2,则故障类型为“静态”。 说明 此条故障存储内容的记录并非表示一个故障,而是一个说明。
22
ATE 1A1 P.1, VK-35, 07/2010
故障导航
12. 功能-/部件选择 这一步您可以选择相应的功能和部件(根据经验 认为这些功能或部件可能是故障源)。您所选择 的功能和/或部件会被记录到“Eigener Prüfplan” (自定义检查表)中,这个检查可从这开始进行 。 通过“Sprung”(跳跃)按键并选择 “Dokument”(文件)可以调出这个功能或部件 所属的文件。
VAS5052常使用的匹配通道
电脑名称 电脑编号 地址码 匹配通道号 功能号 功能说明 2 40 41 42 43 44 49 50 51 52 53 54 0 75 185 150 150 365 365 100 365 0 0 0
仪表(保 养里程更 改)
J285
17
10
16
ATE 1A1 P.1, VK-35, 07/2010
23
ATE 1A1 P.1, VK-35, 07/2010
谢谢!
24
ATE 1A1 P.1, VK-35, 07/2010
19
ATE 1A1 P.1, VK-35, 07/2010
故障导航
4. 运行启动模块 在故障导航中,在识别出车辆后且在显示出故 障存储器中的记录内容之前,会自动运行启动 模块。这样就可以检查控制单元的升级状态, 必要时可自动启动升级程序,或将车辆系统检 测的结果以在线方式传送给汽车生产厂家。 5. 故障存储器中的内容 在这个界面会按控制单元来列出故障存储器中 记录的内容及其相应的故障说明文字。 6. 故障存储器内的故障记录 如果故障存储器内有故障记录,那么进程就会 转到”抱怨报告“这个界面。
21
ATE 1A1 P.1, VK-35, 07/2010
故障导航
9. 退出“故障导航” 通过“跳转”按键就可退出“故障导航”。另外 还可执行“故障导航”的“暂停”、“终止”和 “结束”等功能。 10.运行结束模块 在退出“故障导航”时,结束模块会被自动执行 。结束模块中包含着一个或多个功能检查,这些 功能检查是在检查表以外进行的,因此不包括在 检查表中。运行结束模块可自动将诊断记录以在 线方式传给汽车生产厂家。 这个过程在返回到启动界面前进行。 11. 技术解决方案/抱怨 如果车辆系统检查过程未发现故障,那么“故障 导航”就自动切换到“选择抱怨”状态。这时就 需要选择一种“症状”。 随后所选择的这个抱怨就被纳入到检查表中。您 可随时通过“Sprung”(跳跃)按键并选择故障 存储器症状来切换到这一步。
VAS5052常使用的匹配通道
序号 1 电脑名称 发动机电脑 电脑编 匹配通 地址码 功能号 功能说明 号 道号 J623 01 10 1 清零所有自适应学习值 J623 01 04 060 节气门 J623 01 04 063 强制降挡 J217 02 11 02 清除打滑记录 J217 02 11 65 查看打滑记录 J217 02 11 10 匹配前进挡 J217 02 11 11 匹配倒档 J104 03 11 40168 G85匹配 J255 08 04 001 匹配空调 J197 34 15 41172 关闭运输模式 J197 34 15 10273 打开运输模式 J533 19 12 1 1改为0 关闭运输模式 J533 19 12 0 0改为1 打开运输模式 J431 55 04 001 开始调整 J431 56 04 002 调整后确定 J540 53 04 07 收手刹 J540 53 04 06 复位手刹 J519 05 04 01 转向柱调节自适应
诊断仪6150B使用 华星名仕
学习目标
► ► ► ►
大众汽车 诊断仪发展史 VAS 6017B (诊断转换器的使用) 自诊断操作 引导型故障查询操作
2
ATE 1A1 P.1, VK-35, 07/2010
学员应学会
► ► ►
VAS 6017B (诊断转换器的使用) 自诊断操作基本功能 引导型故障查询操作基本功能
2 3 4
变速箱控制单元 ABS控制单元 空调控制单元 空气悬挂控制单 元 网关 大灯控制单元 电子手刹 车载电网控制1
5
6 7 8 9
17
ATE 1A1 P.1, VK-35, 07/2010
引导故障查寻(故障导航)
1.某电控系统有故障时VAS5051会给出相应 的诊断方案吗?
2.在退出引导故障查询时,VAS5051会自动清除临时故障吗?
1. 启动界面 “故障导航”需要在启动界面中启动。
2. 车辆识别 选择品牌后,“故障导航”就启动了。随后就会 检查车上是否有数据总线诊断接口,以便能读 取车上的部件列表,然后就进行车辆识别。 3. 车辆识别,车辆系统检测 紧接着就进行车辆系统检测。在某个界面会显示 出这辆车所配有的汽车电子系统。 这个通讯过程会检测车上安装的都有哪些系统, 并读取故障存储器中的记录内容。
3.在进入引导故障查询后,VAS5051会自动地对整个系统进行故障查询 吗? 4.在“功能/元件”功能中可以实现自诊断操作的所有功 能吗?
18
ATE 1A1 P.1, VK-35, 07/2010
故障导航
“故障导航”可以用于排除故障存储器内存储的 故障。您可以得到使用VAS-诊断系统方面的指导 以及很多工具的使用情况。
►
如何打印故障报告
3
ATE 1A1 P.1, VK-35, 07/2010
大众汽车 诊断仪发展史
VAG 1551 VAS 1551 VAS 1551B
VAG 5052
VAS 5052
VAS 5052a
VAS 5053
4 ATE 1A1 P.1, VK-35, 07/2010
新一代诊断仪
VAS 6150B
12 ATE 1A1 P.1, VK-35, 07/2010
19461 P3005 035 001
说明
环境要求功能
13
ATE 1A1 P.1, VK-35, 07/2010
特殊环境要求
特殊环 境条件
14
ATE 1A1 P.1, VK-35, 07/2010
优先等级的含义 (优先权)
15
ATE 1A1 P.1, VK-35, 07/2010
VAS 6160
5
ATE 1A1 P.1, VK-35, 07/2010
VAS 6017B (诊断转换器)
6
ATE 1A1 P.1, VK-35, 07/2010
自诊断
7
ATE 1A1 P.1, VK-35, 07/2010
编辑服务
8
ATE 1A1 P.1, VK-35, 07/2010
自诊断
20
ቤተ መጻሕፍቲ ባይዱ
ATE 1A1 P.1, VK-35, 07/2010
故障导航
7. 检查表 在切换到检查表界面时,就会评估前面已执行的“ 故障存储器中的内容”和“抱怨报告”中的结果, 并自动生成系统检查表。通过(选择功能/部件) 也可另外生成一张自定义检查表,这两张检查表都 以表格的形式显示出来。 功能检查的结果会导致重新评估检查表,因而可能 要增加功能检查的项目。 8. 功能检查 功能检查是一系列检测的检查步骤,用于判定故障 到底是在哪个部件、导线及插头或控制单元上。 作为结果,检查程序会就车辆功能、总成或部件的 状态给出一个说法。 功能检查采用对话的形式在操作者和诊断系统之间 进行,并会使用车辆自诊断的所有功能。 在VAS5051上,内部测量技术集成在功能检查中。 在VAS5051上,必须用外部检测仪来进行这些测量 。功能检查的相应对话允许手动输入等效(替代) 值。
3.什么叫基本设定?
由仪器命令某些电控系统对其内部某些元件进行位置识别的操作
4.什么叫测量数据块?
是汽车电控系统的正常工作数据,由汽车控制单元采集,经VAS 5051读出
5.什么叫自适应?
通过VAS 5051对某些系统的数据进行修改、使系统进行某些学习的过程
6.什么叫执行元件诊断?
系统非工作状态下,由仪器发出命令,使系统的执行元件短时间模拟其工作状态
