样题无缝钢管对接水平固定焊
氩弧焊管对接水平固定焊
精品课件
抗击疫情 不误学习
陕西职业培训线上课程
三、钨极氩弧焊工艺参数
1、焊前清理
钨极氩弧焊时，必须对被焊材料的坡口、 坡口附近20mm范围内进行清理，去除金 属表面的氧化膜和油污等杂质，以确保 焊缝的质量。焊前清理的常用方法有： 机械清理、化学清理和化学机械联合清 理法。
精品课件
抗击疫情 不误学习
陕西职业培训线上课程
3、氩弧焊的分类
精品课件
抗击疫情 不误学习
陕西职业培训线上课程
二、钨极氩弧焊设备
钨极氩弧焊的设备包括焊机、 焊枪、供气系统、冷却系统、 控制系统等部分组成，如图 所示。
精品课件
抗击疫情 不误学习
陕西职业培训线上课程
1、焊机
焊机包括焊接电源及高频振荡器、脉冲稳 弧器、消除直流分量装置等控制装置，若采 用焊条电弧焊的电源，则应配用单独的控制 箱。
精品课件
抗击疫情 不误学习
陕西职业培训线上课程
1.焊前准备
（1）试件材料：20钢管。 （2）试件尺寸： φ42mmX5mm,L=100mm, 60±5°V形坡口（每组两根）。 （3）焊接材料：焊丝ER49-1
（H08Mn2SiA）,φ2.5mm;铈钨极φ2.5mm。 （4）焊机：WS-400型焊机
精品课件
抗击疫情 不误学习
陕西职业培训线上课程
2、氩弧焊的特点
优点： 1）焊接变形小 2）焊缝质量高 3）可焊的材料范围广 4）操作技术易于掌握，易于实现自动化 5）焊接过程是明弧，易于观察电弧、熔池 6）能够进行全位置焊接
精品课件
抗击疫情 不误学习
8.固定管的对接焊
外观检查及评分标准
中国石油工程建设公司第七建设公司青岛培训中心
外观检查及评分标准（续）
中国石油工程建设公司第七建设公司青岛培训中心
训练二 中径管对接垂直固定焊
中国石油工程建设公司第七建设公司青岛培训中心
一、相关工艺知识
中径管对接垂直固定焊 管的横向环焊缝，它类似于板材的对接横焊。
中国石油工程建设公司第七建设公司青岛培训中心
中国石油工程建设公司第七建设公司青岛培训中心
四、操作步骤
1)焊前清理； 2) 试件装配定位焊，夹固试件； 3)打底层焊接； 4)盖面层焊接。
2 3 1
5) 清理焊渣及飞溅物，检查焊
接质量，分析问题，总结经验
4
5
中国石油工程建设公司第七建设公司青岛培训中心
五、质量要求及评分标准
试件检查项目及检查数量 外观检查 射线透照 弯曲试验
三、操作要点及注意事项
2.操作姿势
中国石油工程建设公司第七建设公司青岛培训中心
三、操作要点及注意事项
3.打底焊
定位焊
定 位 焊
先焊侧起点和终点超过中心线10mm
各位置的焊条角度
中国石油工程建设公司第七建设公司青岛培训中心
三、操作要点及注意事项
3.打底焊 焊 条 左 右 角 度 及 向 坡 口 根 部 的 顶 送 量
连弧焊
运条方法 焊接方向 熔孔
75°-85°
中国石油工程建设公司第七建设公司青岛培训中心
三、操作要点及注意事项 3.打底焊
断弧焊
焊接方向
60°-80° 75°-85°
中国石油工程建设公司第七建设公司青岛培训中心
三、操作要点及注意事项
5.盖面焊 运条方法
第三章、第十一节管板对接水平固定焊
全国职业教育数字化资源共建共享
W-5
welding
焊接技术课题 编号：ZYKC201117
在仰焊位置焊接时，焊条向试件里面顶送 深些，横向摆动幅度小些，向上运条的间 距要均匀，不宜过大，否则易使焊缝背面 产生咬边和内凹。
在立焊位置焊接时，焊条向试件里面顶送 的比仰焊位置浅些。
平焊位置顶送的焊条应比立焊浅些，防止 熔化金属由于重力作用而造成背面焊缝过 高和边缘熔化良好。
全国职业教育数字化资源共建共享
W-6
welding
焊接技术课题 编号：ZYKC201117
收弧时，先将熔池填满后，将电弧往试件 的下方回带约10mm,焊条逐渐提高熄弧。
接头时可采用热接或冷接两种方法。热接 头更换焊条要迅速，熔池呈红热状态，焊 条在熔池前方10mm处引弧,并稍做摆动 至熔孔处焊条向管子里面下压,待听到击穿 声形成新的熔孔时,再进行横向摆动转入正 常焊接，冷接头即收弧处的焊道需打磨成 缓坡状，然后按照热接头方法去操作。
焊接技术课题 编号：ZYKC201117
第十一节管板对接水平固定焊
全国职业教育数字化资源共建共享
W-1
welding
焊接技术课题 编号：ZYKC201117
这是较难焊的位置，必须掌握了平焊、立 焊、仰焊操作技能以后，才能焊好这个试 件。
焊前准备 试件加工 管板选用厚度为12mm的
20g或16Mn钢板，其尺寸为12mm x 100mm x 100mm。管子选用20或 16Mn钢，规格为51mm x 5mm,管长 ≥60mm。
全国职业教育数字化资源共建共享
W-4
welding
焊接操作工艺
焊接技术课题 编号：ZYKC201117
焊接工艺参数列于表9-8。
Φ100×8×100 20钢 管对接水平固定SMAW焊

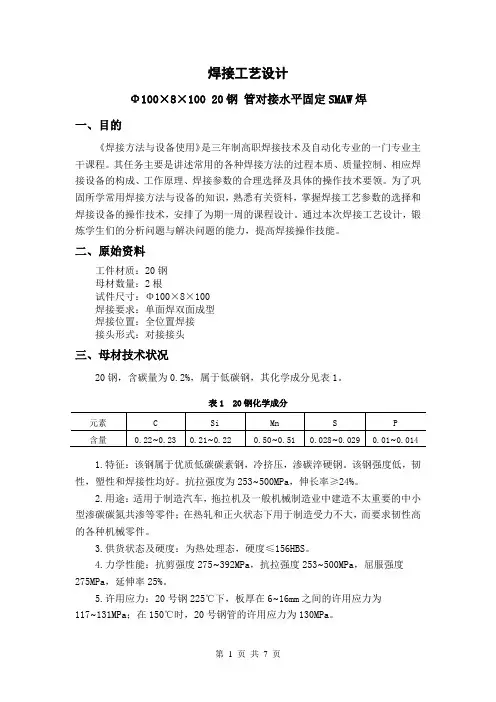

焊接工艺设计Φ100×8×100 20钢管对接水平固定SMAW焊一、目的《焊接方法与设备使用》是三年制高职焊接技术及自动化专业的一门专业主干课程。

其任务主要是讲述常用的各种焊接方法的过程本质、质量控制、相应焊接设备的构成、工作原理、焊接参数的合理选择及具体的操作技术要领。
为了巩固所学常用焊接方法与设备的知识，熟悉有关资料，掌握焊接工艺参数的选择和焊接设备的操作技术，安排了为期一周的课程设计。
通过本次焊接工艺设计，锻炼学生们的分析问题与解决问题的能力，提高焊接操作技能。
二、原始资料工件材质：20钢母材数量：2根试件尺寸：Φ100×8×100焊接要求：单面焊双面成型焊接位置：全位置焊接接头形式：对接接头三、母材技术状况20钢，含碳量为0.2%，属于低碳钢，其化学成分见表1。
表1 20钢化学成分1.特征：该钢属于优质低碳碳素钢，冷挤压，渗碳淬硬钢。
该钢强度低，韧性，塑性和焊接性均好。
抗拉强度为253~500MPa，伸长率≥24%。
2.用途：适用于制造汽车，拖拉机及一般机械制造业中建造不太重要的中小型渗碳碳氮共渗等零件；在热轧和正火状态下用于制造受力不大，而要求韧性高的各种机械零件。
3.供货状态及硬度：为热处理态，硬度≤156HBS。
4.力学性能：抗剪强度275~392MPa，抗拉强度253~500MPa，屈服强度275MPa，延伸率25%。
5.许用应力：20号钢225℃下，板厚在6~16mm之间的许用应力为117~131MPa；在150℃时，20号钢管的许用应力为130MPa。
四、焊接材料选择及技术状况焊条型号：E4303（化学成分见表2）母材材质：20钢母材尺寸：Φ100×8×100表2 E4303焊条化学成分五、焊接设备与工具焊接设备：焊机ZX7—400B焊接工具：电焊钳，焊接电缆；焊工手套，面罩，绝缘胶鞋，工作服。
辅助工具：角向磨光机，錾子，钢丝刷，锉刀，烘干箱，焊条保温筒，敲渣锤和焊缝万能量规。
