晶闸管介绍
晶闸管介绍：晶闸管是一种大功率开关型半导体器件，具有硅整流器件的特性。
1957年美国通用电器公司开发出世界上第一款晶闸管产品，并于1958年将其商业化。
晶闸管是PNPN 四层半导体结构，有三个极：阳极、阴极和控制极。
它能在高电压、大电流条件下工作，且其工作过程可以控制，被广泛应用于可控整流、交流调压、无触点电子开关、逆变及变频等电子电路中。
晶闸管具有硅整流器件的特性，因此能够在高电压、大电流条件下工作。
在实际应用中，晶闸管的导通和截止状态可以通过控制极触发电流来实现控制。
在正向电压条件下，晶闸管内部两个等效三极管均处于截止状态，此时晶闸管是截止的。
当控制极上施加触发电流时，晶闸管内部等效三极管导通，晶闸管进入导通状态。
在导通状态下，控制极失去作用，即使控制极上施加反向电压，晶闸管仍然保持导通状态。
要使晶闸管截止，需要使其阳压为零或为负，或将阳压减小到一定程度，使流过晶闸管的电流小于维持电流，晶闸管才自行关断。
此外，晶闸管具有正向和反向特性。
在正向特性下，只有很小的正向漏电流；在反向特性下，需要施加反向电压才能使晶闸管导通。
因此，在实际应用中需要根据具体电路要求选择合适的晶闸管类型和规格。
复合晶体管
复合晶体管1、达林顿管(Darlington Transistor)达林顿管(Darlington Transistor)又称复合晶体管，简称复合管。
它采用复合连接方式，将二只三极管适当的连接在一起，以组成一只等效的新的三极管，极性只认前面的三极管。
这等效三极管的放大倍数是是两个三极管放大倍数的乘积。
在电子学电路设计中，达林顿接法常用于功率放大器和稳压电源中。
达林顿电路有四种接法：NPN+NPN，PNP+PNP，NPN+PNP，PNP+NPN。
前二种是同极性接法，后二种是异极性接法。
将前一级T1的输出接到下一级T2的基极，两级管子共同构成了复合管。
另外，为避免后级T2管子导通时，影响前级管子T1的动态范围，T1的CE不能接到T2的BE之间，必须接到CB间。
以NPN+PNP为例，设前一三极管T1的三极为C1B1E1，后一三极管T2的三极为C2B2E2。
达林顿管的接法应为：C1B2应接一起，E1C2应接一起。
等效三极管CBE的管脚，C=E1,B=B1，E=E1(即C2）。
等效三极管极性，与前一三极管相同。
即为NPN型。
PNP+NPN的接法与此类同。
由同型管构成的复合管称为达林顿管，图1中的电阻R1为泄放电阻，其作用是为了减小复合管的穿透电流ICEO。
下图是这四种复合管接法的等效图。
2、图腾柱输出电路（Totem Pole的音译）由于此结构画出的电路图有点儿像印第安人的图腾柱，所以叫图腾柱式输出（也叫图腾式输出）。
输出极采用一个上拉电阻接一个NPN型晶体管的集电极，这个管子的发射极接下面管子的集电极同时输出；下管的发射极接地。
两管的基极分别接前级的控制。
就是上下两个输出管，从直流角度看是串联，两管联接处为输出端。
上管导通下管截止输出高电平，下管导通上管截止输出低电平，如果电路逻辑可以上下两管均截止则输出为高阻态。
在开关电源中，类似的电路常称为“半桥”。
图2 图腾柱电路复合晶体管大大降低了器件对驱动功率的要求，促进了GTR在电力电子装置中应用的普及，并将在功率晶体管的模块组件化中发挥作用。
二极管、三极管、场效应管、晶闸管、达林顿管、LED精讲

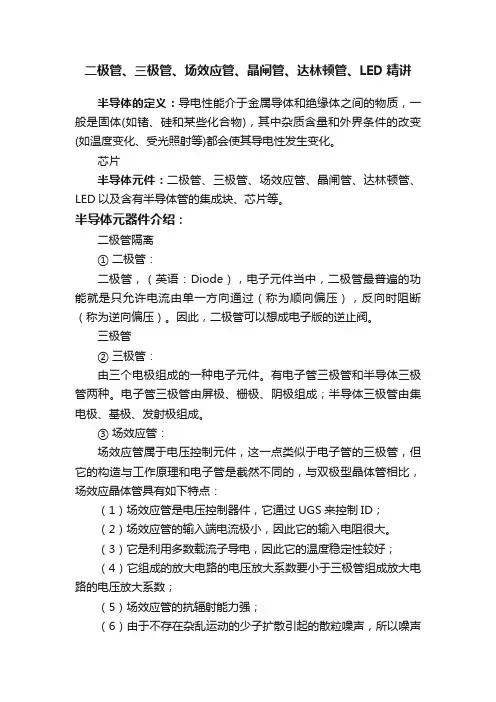

二极管、三极管、场效应管、晶闸管、达林顿管、LED精讲半导体的定义：导电性能介于金属导体和绝缘体之间的物质，一般是固体(如锗、硅和某些化合物)，其中杂质含量和外界条件的改变(如温度变化、受光照射等)都会使其导电性发生变化。
芯片半导体元件：二极管、三极管、场效应管、晶闸管、达林顿管、LED以及含有半导体管的集成块、芯片等。
半导体元器件介绍：二极管隔离① 二极管：二极管，（英语：Diode），电子元件当中，二极管最普遍的功能就是只允许电流由单一方向通过（称为顺向偏压），反向时阻断（称为逆向偏压）。
因此，二极管可以想成电子版的逆止阀。
三极管② 三极管：由三个电极组成的一种电子元件。
有电子管三极管和半导体三极管两种。
电子管三极管由屏极、栅极、阴极组成；半导体三极管由集电极、基极、发射极组成。
③ 场效应管：场效应管属于电压控制元件，这一点类似于电子管的三极管，但它的构造与工作原理和电子管是截然不同的，与双极型晶体管相比，场效应晶体管具有如下特点：（1）场效应管是电压控制器件，它通过UGS来控制ID；（2）场效应管的输入端电流极小，因此它的输入电阻很大。
（3）它是利用多数载流子导电，因此它的温度稳定性较好；（4）它组成的放大电路的电压放大系数要小于三极管组成放大电路的电压放大系数；（5）场效应管的抗辐射能力强；（6）由于不存在杂乱运动的少子扩散引起的散粒噪声，所以噪声低。
大和小的晶闸管、二极管④ 晶闸管：晶闸管导通条件为：加正向电压且门极有触发电流；其派生器件有：快速晶闸管，双向晶闸管，逆导晶闸管，光控晶闸管等。
它是一种大功率开关型半导体器件，在电路中用文字符号为“V”、“VT”表示（旧标准中用字母“SCR”表示）。
达林顿三极管⑤ 达林顿管达林顿管原理达林顿管又称复合管。
它将二只三极管适当的连接在一起，以组成一只等效的新的三极管。
这等效于三极管的放大倍数是二者之积。
达林顿管的应用：1、用于大功率开关电路、电机调速、逆变电路。
达林顿管的典型应用

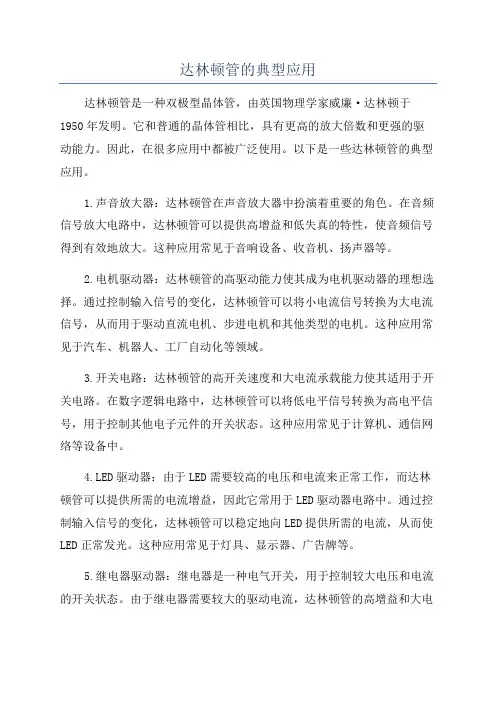

达林顿管的典型应用达林顿管是一种双极型晶体管，由英国物理学家威廉·达林顿于1950年发明。

它和普通的晶体管相比，具有更高的放大倍数和更强的驱动能力。
因此，在很多应用中都被广泛使用。
以下是一些达林顿管的典型应用。
1.声音放大器：达林顿管在声音放大器中扮演着重要的角色。
在音频信号放大电路中，达林顿管可以提供高增益和低失真的特性，使音频信号得到有效地放大。
这种应用常见于音响设备、收音机、扬声器等。
2.电机驱动器：达林顿管的高驱动能力使其成为电机驱动器的理想选择。
通过控制输入信号的变化，达林顿管可以将小电流信号转换为大电流信号，从而用于驱动直流电机、步进电机和其他类型的电机。
这种应用常见于汽车、机器人、工厂自动化等领域。
3.开关电路：达林顿管的高开关速度和大电流承载能力使其适用于开关电路。
在数字逻辑电路中，达林顿管可以将低电平信号转换为高电平信号，用于控制其他电子元件的开关状态。
这种应用常见于计算机、通信网络等设备中。
4.LED驱动器：由于LED需要较高的电压和电流来正常工作，而达林顿管可以提供所需的电流增益，因此它常用于LED驱动器电路中。
通过控制输入信号的变化，达林顿管可以稳定地向LED提供所需的电流，从而使LED正常发光。
这种应用常见于灯具、显示器、广告牌等。
5.继电器驱动器：继电器是一种电气开关，用于控制较大电压和电流的开关状态。
由于继电器需要较大的驱动电流，达林顿管的高增益和大电流承载能力使其成为继电器驱动器的理想选择。
这种应用常见于家电、汽车、工业自动化等领域。
6.电子稳压器：达林顿管可以用于设计电子稳压器电路。
通过控制输入电压的变化，达林顿管可以稳定地输出所需的电压，并保持输出电压的稳定性。
这种应用常见于电子设备、电源供应器等。
总之，达林顿管的高放大倍数和强驱动能力使其在多个领域有着广泛的应用。
从音频放大器到电机驱动器，从继电器驱动器到LED驱动器，达林顿管在电子技术和电气工程中发挥着重要的作用。
