可控硅模块和固态继电器有什么区别
可控硅和继电器有什么区别
可控硅和继电器有什么区别
继电器和可控硅都是开关型器件，控制方便使用广泛。
今天来看看两者有什么区别。
1. 触点方面
继电器：机械式触点，在开关过程中有抖动；响应时间为ms级别，多为10-30ms；机械式触点存在寿命限制，流过的电流越大，寿命越短；容易出现电弧；
可控硅：电子式触点，响应速度快，为us甚至ns级别；无使用寿命限制；不会产生电弧；
2.控制回路
继电器：可以用在交直流回路中，能导通/切断交流回路、直流回路；
可控硅：可控硅用在交流回路中，无法用在直流回路中，因为无法关断；
3.控制方式
继电器：继电器线圈得电后继电器触点动作，失电后触点复位；
可控硅：给出触发信号后，触点T1,T2存在电流且大于维持电流后可控硅导通，导通后把触发信号移除，可控硅仍然处于导通状态，除非T1,T2流过的电流小于维持电流；
以上是简单总结的几点区别，欢迎大家批评、指正、补充。

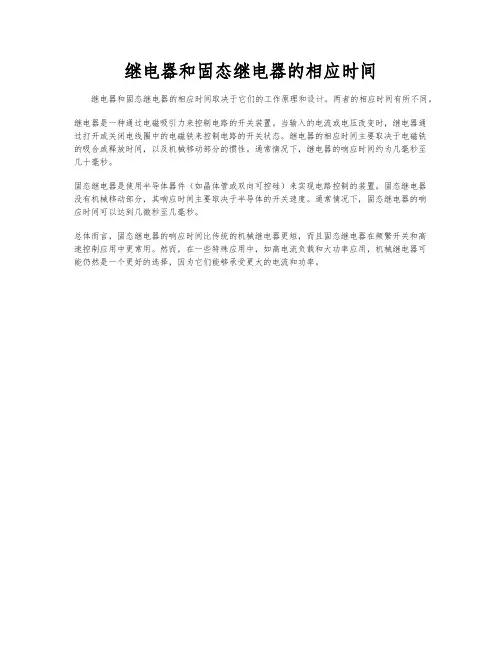

继电器和固态继电器的相应时间
继电器和固态继电器的相应时间
继电器和固态继电器的相应时间取决于它们的工作原理和设计。
两者的相应时间有所不同。
继电器是一种通过电磁吸引力来控制电路的开关装置。
当输入的电流或电压改变时，继电器通过打开或关闭电线圈中的电磁铁来控制电路的开关状态。
继电器的相应时间主要取决于电磁铁的吸合或释放时间，以及机械移动部分的惯性。
通常情况下，继电器的响应时间约为几毫秒至几十毫秒。
固态继电器是使用半导体器件（如晶体管或双向可控硅）来实现电路控制的装置。
固态继电器没有机械移动部分，其响应时间主要取决于半导体的开关速度。
通常情况下，固态继电器的响应时间可以达到几微秒至几毫秒。
总体而言，固态继电器的响应时间比传统的机械继电器更短，而且固态继电器在频繁开关和高速控制应用中更常用。
然而，在一些特殊应用中，如高电流负载和大功率应用，机械继电器可能仍然是一个更好的选择，因为它们能够承受更大的电流和功率。
固态继电器波形
固态继电器输出的电压波形，会因产品类型、工作原理等因素而有所不同。
一般来说，固态继电器内部作为输出触点的器件是可控硅，其输出的电压波形在负载上可以得到一个完整的正弦波形。
但在实际应用中，由于固态继电器的导通角与斩波调压原理的影响，输出的电压波形一般为“缺角”的正弦波，与自耦调压器输出的完整正弦波有所不同。
此外，不同类型的固态继电器，如双向可控硅输出的普通型与单向可控硅反并联输出的增强型，其输出的电压波形也会有所差异。
双向可控硅在SSR关断时，由于电流、电压的相位不一致，会产生一个很大的电压上升率dv/dt加在双向可控硅两端，如果该值超过双向可控硅的换向dv/dt指标(典型值为10V/μs)，则会导致延时关断，甚至失败。
总的来说，固态继电器的输出电压波形会根据具体产品类型和工作原理的不同而有所差异。
在实际使用时，用户需参考具体产品的技术参数和手册进行操作。
固态继电器工作原理
在PN结两端外加电压，称为给PN结以偏置电压，给PN结加正向偏置电压， 即P区接电源正极，N区接电源负极，此时称PN结为正向偏置。反之为反 向偏置。
2）光电耦合器
光电耦合器它是一种以光为主要媒介的光电转换元件，它能够实现由光 到电、再由电到光的转化。光电耦合器又叫光电隔离器。它能够对电路 中的电信号产生很好的隔离作用，特别是在照明的电路中，它更是能够 有效地保护电路和导线，使光信号和电信号互不干扰，各自进行工作， 确保了电源和光源各自的正常有序工作，具有较好的电绝缘能力和防干 扰能力。
三极管工作状态：分别为三种：放大，饱和，截止
电流放大：下面的分析仅对于NPN型硅三极管。如上图所示，我们把从基 极B流至发射极E的电流叫做基极电流Ib；把从集电极C流至发射极E的电 流叫做集电极电流 Ic。这两个电流的方向都是流出发射极的，所以发射 极E上就用了一个箭头来表示电流的方向。
三极管的放大作用就是集电极电流受基极电流的控制（假设电源 能够提 供给集电极足够大的电流的话），并且基极电流很小的变化，会引起集 电极电流很大的变化，且变化满足一定的比例关系：集电极电流的变化 量是基极电流变 化量的β倍，即电流变化被放大了β倍，所以我们把β 叫做三极管的放大倍数（β一般远大于1，例如几十，几百）。如果我们 将一个变化的小信号加到基极跟发射 极之间，这就会引起基极电流Ib的 变化，Ib的变化被放大后，导致了Ic很大的变化。如果集电极电流Ic是 流过一个电 电压就会发生很大的变化。我们将这个电阻上的电压取出来，就得到了 放大后的电压信号了。
3）工作状态区别:电磁继电器利用衔铁间产生的吸力作用，通、断电路，因此 ，动作反应慢、有噪声、寿命有限;固态继电器响应快，运行无噪音，寿命长。
4）使用环境:温度、湿度、大气压力(海拔高度)、砂尘污染、化学气体和电磁 干扰等要素影响中，电磁继电器普遍不如固态继电器。

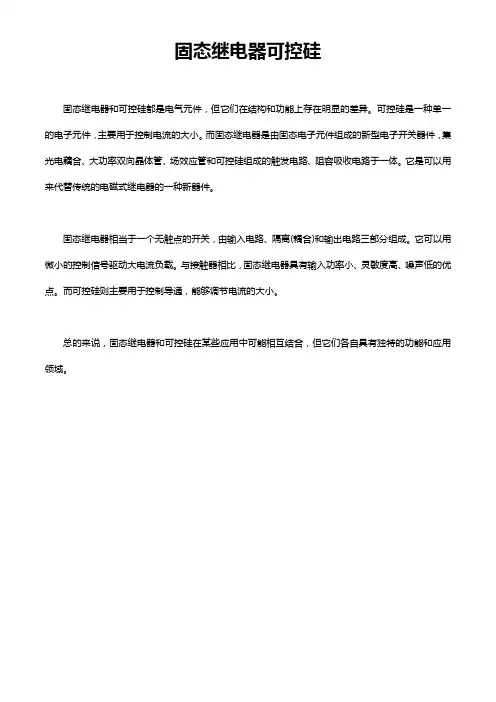

固态继电器可控硅
固态继电器可控硅
固态继电器和可控硅都是电气元件，但它们在结构和功能上存在明显的差异。
可控硅是一种单一的电子元件，主要用于控制电流的大小。
而固态继电器是由固态电子元件组成的新型电子开关器件，集光电藕合、大功率双向晶体管、场效应管和可控硅组成的触发电路、阻容吸收电路于一体。
它是可以用来代替传统的电磁式继电器的一种新器件。
固态继电器相当于一个无触点的开关，由输入电路、隔离(耦合)和输出电路三部分组成。
它可以用微小的控制信号驱动大电流负载。
与接触器相比，固态继电器具有输入功率小、灵敏度高、噪声低的优点。
而可控硅则主要用于控制导通，能够调节电流的大小。
总的来说，固态继电器和可控硅在某些应用中可能相互结合，但它们各自具有独特的功能和应用领域。
固态继电器,内幕
第二页
大多数情况下，快达采用反并联可控硅 交流输出固态继电器输出元件。与双向 可控硅输出相比，反并联可控硅的配置 拥有相关的性能优势。主要在于 dv/dt， 当双向可控硅正在换向关闭时，其 dv/dt 受到严重的限制。通常，双向可控硅的
又不是雪崩击穿的时候。如果可控硅太 敏感，那么在发生冲穿崩溃的时候，任 何过电压都将损坏可控硅。如果发生雪 崩击穿，可控硅将会误触发，并在余下 的半个周期内导通，最后恢复到正常状 态，不受损坏。
联可控硅）与陶瓷绝缘层的接触面积更 导致较高的功率消耗，降低浪涌电流能
大，更易于散热。
力。对于硅芯片制造商来说，由于较少
的晶圆破损和使用较高的电压，其硅芯
作为一种热导体，用于隔离固态继电器 片的整体产量会更高。
结论 为了在最大化性能的同时，使用更加经 济的可控硅元件，固态继电器制造商和 他们功率半导体元件的供应商正在不断 地共同努力。
固态继电器 - 内幕
引言 固态继电器自问世以来已有 30 多年的历 史，最初是由快达工程师于 1972 年发明 的。随着时间的推移，发明者们不断探 索创新，改进控制系统、提高电流电压 能力，并努力提供多种选项。然而， 固 态继电器的一个基本要素是开关，有时 是双向可控硅， 但更多的是反并联可控 硅。
SCR1
交替运行。当 S1打开时，任何 SCR 将继
续运行，直到下一电流为零。此时，SCR
关闭，另一 SCR 没有门极电流通过，继
电器开路。
图 2 光电晶体管控制
通常两种电路可提供 S1 功能，并且采用
光隔离为固态继电器的控制和输出提供
良好的隔离功能。
R3
SCR1
R3
R3
图 2 所示电路，采用一个光电晶体管作为 隔离元件；而图 3 所示电路，则采用了一 个光电可控硅作为隔离元件。每种方法都 有自己的优缺点。
固态继电器 光电可控硅
固态继电器光电可控硅（实用版）目录1.固态继电器的基本概念2.固态继电器的组成及工作原理3.固态继电器的分类及应用领域4.固态继电器的优势与注意事项5.光电可控硅的概念及特点6.光电可控硅与固态继电器的关系正文一、固态继电器的基本概念固态继电器，简称 SSR（Solid State Relay），是一种由微电子电路、分立电子器件和电力电子功率器件组成的无触点开关。
它利用隔离器件实现了控制端与负载端的隔离，具有高寿命、低电磁干扰、无触点振动和噪音小等优点。
二、固态继电器的组成及工作原理固态继电器主要由输入端、输出端和控制电路组成。
输入端通过小电流控制，输出端能够驱动大电流负载。
其工作原理是通过微电子电路实现弱电控制强电，将直流电转换为交流电，从而实现继电器的功能。
三、固态继电器的分类及应用领域固态继电器按照负载电源类型可分为交流型和直流型，按照开关负载功率可分为微功率型、一般功率型和高功率型。
它广泛应用于自动化控制、电机控制、灯光控制、报警器等领域。
四、固态继电器的优势与注意事项固态继电器具有高寿命、低电磁干扰、无触点振动和噪音小等优点。
在使用时，应注意负载侧的电压应在规定范围内，避免过载使用，以免影响继电器的使用寿命。
此外，还需注意继电器的使用环境，如温度、湿度等，以保证其正常工作。
五、光电可控硅的概念及特点光电可控硅是一种半导体器件，具有光电转换和可控硅开关两种功能。
它将光信号转换为电信号，通过触发可控硅开关，实现对负载电流的控制。
六、光电可控硅与固态继电器的关系光电可控硅是固态继电器的一种类型，它可以替代传统的电磁继电器，实现对负载电流的控制。
固态继电器的分类与工作原理
固态继电器的分类与工作原理固态继电器(Solid State Relays,缩写SSR)是一种无触点电子开关，由分立元器件、膜固定电阻网络和芯片，采用混合工艺组装来实现控制回路(输入电路)与负载回路(输出电路)的电隔离及信号耦合，由固态器件实现负载的通断切换功能，内部无任何可动部件。
尽管市场上的固态继电器型号规格繁多，但它们的工作原理基本上是相似的。
主要由输入(控制)电路，驱动电路和输出(负载)电路三部分组成。
固态继电器的输入电路是为输入控制信号提供一个回路，使之成为固态继电器的触发信号源。
固态继电器的输入电路多为直流输入，个别的为交流输入。
直流输入电路又分为阻性输入和恒流输入。
阻性输入电路的输入控制电流随输入电压呈线性的正向变化。
恒流输入电路，在输入电压达到一定值时，电流不再随电压的升高而明显增大，这种继电器可适用于相当宽的输入电压范围。
固态继电器的驱动电路可以包括隔离耦合电路、功能电路和触发电路三部分。
隔离耦合电路，目前多采用光电耦合器和高频变压器两种电路形式。
常用的光电耦合器有光－三极管、光－双向可控硅、光－二极管阵列(光－伏)等。
高频变压器耦合，是在一定的输入电压下，形成约10MHz的自激振荡，通过变压器磁芯将高频信号传递到变压器次级。
功能电路可包括检波整流、过零、加速、保护、显示等各种功能电路。
触发电路的作用是给输出器件提供触发信号。
固态继电器的输出电路是在触发信号的控制下，实现固态继电器的通断切换。
输出电路主要由输出器件(芯片)和起瞬态抑制作用的吸收回路组成，有时还包括反馈电路。
目前，各种固态继电器使用的输出器件主要有晶体三极管(Transistor)、单向可控硅(Thyristor或SCR)、双向可控硅(Triac)、MOS场效应管(MOSFET)、绝缘栅型双极晶体管(IGBT)等。
固态继电器原理固态继电器(Solidstate Relay, SSR)是一种由固态电子组件组成的新型无触点开关，利用电子组件（如开关三极管、双向可控硅等半导体组件）的开关特性，达到无触点、无火花、而能接通和断开电路的目的，因此又被称为“无触点开关”。
走进电子超导型固态继电器-可控硅篇
走进电子超导型固态继电器-可控硅篇
可控硅，又称晶闸管，具有体积小、结构相对简单、功能强等特点，是比较常用的半导体器件之一。
尤其是对于固态继电器，可控硅更是必不可少的重要部件。
可控硅作为传统固态继电器发挥主力军作用的重要部件，在电子超导型固态继电器中，同样发挥了十分重要的作用。
在传统固态继电器中，可控硅作为最终的运动部件，直接作用于控制继电器的开合。
但是作为一个半导体元部件，在不断的无触点运动中，可控硅本身承载着不小的压力和发热量。
这一方面增加了，对于元件寿命的担心，另一方面高发热量，也给固态继电器自身带了比较大的散热压力，需要加装散热装置，变相增加了固态继电器的体积，给固态继电器的实际使用带来了一些不便。
而在新型电子超导型固态继电器中，可控硅则发挥着完全不同的作用。
由于新型电子超导型固态继电器是将控制电流转换为控制信号，并最终作用于带触点的接触器对继电器的开闭进行控制。
在这其中，可控硅起到了重要的纽带作用，负责电子控制信号的正常传输。
这样就可以有效降低可控硅所承载的压力，同时还可以降低继电器的发热量，延长固态继电器的使用寿命。
综上所述，在新型电子超导型固态继电器中，可控硅依然发挥着十分重要的传导作用，是电子超导型固态继电器中不可缺少的重要组成部分。
两个单相可控硅设计固态继电器
两个单相可控硅设计固态继电器你知道吗，生活中我们离不开电。
你想想，每天用的家电、办公设备，甚至是出门的电动车，都是靠电力来运作的。
可是，你有没有想过，电流怎么“听话”？谁能决定电什么时候通，什么时候断呢？答案就是——固态继电器！听上去高大上，其实它就是控制电流的“开关”。
今天咱们就聊聊“两个单相可控硅设计固态继电器”，这个话题可能听起来有点复杂，但你放心，我会给你讲得明明白白，轻松搞懂。
咱得知道啥是“单相可控硅”。
顾名思义，“单相”就是指电力系统中的单相交流电，这在家庭和小型设备中最常见。
而“可控硅”呢？它其实就是一个能控制电流的“开关”，但和咱们平时见到的机械开关不同，它是“固态”的，也就是说里面没有任何活动的部件，完全靠电子来工作。
你可以理解成，这就像是现代化的遥控器，遥控一个小小的电流开关。
你想啊，如果你手里有一个单相电源，又想让电流能自由地开和关，最简单的办法就是用一个固态继电器。
而两个单相可控硅设计的继电器就更牛逼了。
你想象一下，两个可控硅就像两个守门员，轮流守住电流的通道。
想让电流通过？一个开关打开；不想让电流通？就把开关关上。
是不是觉得这东西超级神奇？而且它不但能开关电流，还能在不同的时间段调控电流的流动，简直就是给电流来一场“精准操控”！这个“两个单相可控硅”的设计，其实是为了让电流的控制更加稳定。
你要知道，电流控制不当，可能会带来设备损坏，甚至火灾。
咱们可不想让家里的电器因为电流失控而“翻车”。
两个单相可控硅能确保电流的“开关”工作更加平稳，尤其在高压、高电流的情况下，它们能提供更强的稳定性。
但是！别以为这个固态继电器就只是“开”和“关”这么简单。
它还特别牛的地方是——它完全没有机械磨损。
你想想，那些传统的机械继电器，随着时间的推移，金属接点可能会腐蚀、磨损，结果就可能出现接触不良，甚至烧坏。
但是固态继电器不一样，它采用的是半导体材料，跟传统的开关完全不同。
这就意味着，它的“寿命”会长得多，几乎可以“超常”使用。
固态继电器的优缺点与使用指南
固态继电器的优缺点与使用指南固态继电器的优缺点与使用指南细数现代电子设备和自动化系统中常见的继电器，传统的机械继电器常常会在高频开关和高电流操作中出现问题。
此时，固态继电器成为了替代方案的首选。
固态继电器是一种电子开关，其基于半导体材料，能够提供快速且可靠的电路控制。
本文将深入探讨固态继电器的优缺点，并为读者提供关于如何选择和使用固态继电器的指南。
一、固态继电器的优点：1. 高速开关能力：相比传统的机械继电器，固态继电器具有瞬间开关的优势。
由于其内部没有机械元件，固态继电器能够以微秒级别的速度进行开关操作。
这使得它在需要高频开关的应用中表现更加出色。
2. 长寿命和可靠性：固态继电器的寿命通常远远超过传统的机械继电器。
由于其没有机械接触，因此不存在机械磨损和击穿的问题。
这使得固态继电器在需要高可靠性和稳定性的应用中非常适用，例如自动化系统和工业控制。
3. 低噪音和电磁干扰：相比机械继电器，在操作时固态继电器产生的噪音和电磁干扰更低。
这对某些对电磁兼容性要求较高的应用非常重要，例如医疗设备和通信系统。
4. 尺寸小巧：固态继电器通常采用半导体材料，使其尺寸更小、体积更小。
这使得它们在空间受限的应用中具有优势，例如集成电路板和电子设备。
5. 低功耗：相比传统继电器，固态继电器具有更低的功耗。
这不仅减少了耗电量，还降低了系统的温度和能源成本。
二、固态继电器的缺点：1. 价格较高：由于固态继电器采用了半导体材料和先进的制造工艺，其成本通常高于传统继电器。
这在一些成本敏感的应用中可能是一个考虑因素。
2. 散热要求较高：固态继电器在高负载和长时间运行时会产生一定的热量。
在选择固态继电器时需要考虑其散热能力，以确保其工作在安全温度范围内。
三、固态继电器使用指南：1. 了解负载要求：在选择固态继电器之前，首先需要了解负载的电流和电压要求。
确保选择的固态继电器能够满足负载的工作条件，并具备足够的余量。
2. 注意电流和功率特性：固态继电器在操作中要考虑其最大允许电流和功率。
可控硅模块作用
可控硅模块作用
可控硅模块，也称为晶闸管模块，是一种电力控制器件，通常用于交流电路中。
它的主要作用是控制电流的通断，从而实现对电路的电压和功率的调节。
可控硅模块由多个晶闸管组成，通过控制晶闸管的触发角来控制电流的通断，实现电压的调节。
在工业控制系统中，可控硅模块广泛应用于电炉、变频器、直流调速器、交流调压器等设备中。
它可以实现对电路的精确控制，提高系统的稳定性和效率。
可控硅模块还具有响应速度快、寿命长、体积小等优点，适用于各种恶劣环境下的工作。
可控硅模块的工作原理是利用晶闸管的双向导通特性，通过控制晶闸管的触发脉冲来改变电路的导通角，从而控制电流的通断。
当控制信号施加在晶闸管上时，晶闸管会导通，电流通过，电路闭合；当控制信号消失时，晶闸管将自动关闭，电路断开。
通过不断调节触发角，可以实现对电路的精确控制。
可控硅模块在工业生产中有着重要的应用价值。
例如，在电炉控制系统中，可控硅模块可以实现对电炉加热功率的精确控制，提高加热效率，节约能源。
在变频器中，可控硅模块可以实现对电机速度的平稳调节，提高系统的运行效率。
在直流调速器中，可控硅模块可以实现对直流电机的调速，提高设备的运行稳定性。
总的来说，可控硅模块作为一种重要的电力控制器件，在工业生产
中发挥着重要作用。
通过对电流的精确控制，可以实现对电路的稳定运行，提高系统的效率和可靠性。
随着工业自动化水平的不断提高，可控硅模块的应用范围将会越来越广泛，为工业生产带来更大的便利和效益。
继电器与可控硅的区别
继电器与可控硅的区别
可控硅与继电器的区别:
可控硅与继电器都是应用于快速电热水器控制系统中最为核心的控制元件，但是可控硅与继电器有着本质的区别。
继电器
继电器是一种利用低电压控制高电压的触点开关，在工作的过程中容易产生瞬间电流，外在特征表现为产生火花、火花*和触点烧灼，从而不能很好的保护负载（加热管）的寿命，加速了负载功率衰减；同时因为火花*，使控制系统的工作不稳定；其三对加热功率实行分档调节，不能精确地调节水温。
大多数快速电热水器生产厂家为了节约成本，均采用此种元器件——继电器运用于控制系统。
从控制加热管的输出功率来看，由于继电器控制的状态只有“开”和“关”，那么加热功率就决定在“打开几支发热管”，这种状态下，有的发热管必须长期满负荷工作，有的发热管则经常闲着。
可控硅
而于此相反，可控硅是另外一种安全性能较高，根本不会产生瞬间电流的且造价成本较高的电子元器件。
用可控硅来调控加热功率，在工作的过程中实现了无触点控制，不会产生火花（即瞬间电流）不会火花*和触点烧灼的现象，同时使电路中的所有负载（加热管）无论功率大小都始终一起工作，从而①减少了负载的负荷、延长了负载（加热管）寿命，减少功率衰减；②杜绝火花*，提高了控制系统的稳定性；③对加热功率实行无级微调，能更精确地调节水温。
从控制加热管的输出功率来看，可控硅控制下的发热管是“共同工作”、“共同休息”的，每个功率都由所有发热丝分担，设计更加合理。
可控硅和固态继电器
可控硅和固态继电器
可控硅和固态继电器都是电子控制器件，但它们在特性和应用上存在一些差异。
可控硅是一种半导体器件，其运作是通过控制电流的相位和幅度来实现的。
它的主要特点是能够处理高电压和大电流，因此在许多需要高功率控制的场合中都有应用，例如电机控制、电网控制等。
可控硅的优点在于其高耐压、大电流的特性，以及良好的热稳定性和可靠性。
然而，它的控制精度和反应速度相对较低，且在使用过程中会产生较大的噪音和热量。
固态继电器则是一种基于半导体元件的电子控制开关。
它可以控制电压、电流以及开关的通断状态，类似于机械继电器。
但是，固态继电器在执行这些功能时没有机械运动，因此具有快速响应、高精度、长寿命等优点。
此外，固态继电器具有较小的体积和重量，因此便于集成到各种电路和控制系统中。
然而，固态继电器的价格较高，并且在处理大电流和高电压时可能不如可控硅可靠。
综上所述，可控硅和固态继电器各有优缺点，具体选择哪种器件需要根据实际应用的需求来决定。
可控硅模块作用
可控硅模块作用可控硅模块是一种电子元件，也称为晶闸管。
它的主要作用是控制电流的流动，使其在特定的条件下能够通断。
可控硅模块广泛应用于各个领域，如电力系统、工业自动化、电动机控制等。
可控硅模块的核心部件是晶闸管。
晶闸管是一种半导体器件，具有单向导电性。
通过控制晶闸管的触发电压和触发电流，可以实现对电流的控制。
晶闸管具有可控性强、耐压能力高、开关速度快等优点，因此被广泛应用于各个领域。
在电力系统中，可控硅模块主要用于电力控制和调节。
通过控制可控硅模块的触发电压和触发角，可以实现对电力的调节。
例如，在电力输配系统中，可控硅模块可以用来控制电流的大小，以达到平衡负荷、稳定电压的目的。
同时，可控硅模块还可以用于电力电子器件的开关控制，如逆变器、整流器等。
在工业自动化领域，可控硅模块被广泛应用于电机控制。
通过控制可控硅模块的触发电压和触发角，可以实现对电机的启动、停止、调速等功能。
例如，在电动机驱动系统中，可控硅模块可以用来控制电机的转速和转向，实现对电机的精确控制。
此外，可控硅模块还可以用于电机的保护和故障检测，提高电机运行的安全性和可靠性。
可控硅模块还被广泛应用于电热设备控制。
通过控制可控硅模块的触发电压和触发角，可以实现对电热设备的温度控制。
例如，在电热水器中，可控硅模块可以用来控制加热元件的加热功率，以达到设定的温度要求。
此外，可控硅模块还可以用于电热设备的过载保护和温度检测，提高电热设备的安全性和稳定性。
可控硅模块作为一种重要的电子元件，在电力系统、工业自动化、电动机控制等领域发挥着重要作用。
通过控制可控硅模块的触发电压和触发角，可以实现对电流的精确控制，提高电力系统的运行效率和控制精度。
同时，可控硅模块具有可靠性高、耐压能力强等优点，被广泛应用于各个领域。
随着科技的不断进步，可控硅模块的性能将进一步提高，应用范围也将不断扩大，为人们的生活和生产带来更多便利和效益。
固态继电器 光电可控硅
固态继电器光电可控硅固态继电器与光电可控硅是两种广泛应用于电子电路中的半导体器件。
它们在电路控制、信号传输等方面具有重要作用，但又有哪些不同呢？本文将对这两种器件进行简要介绍，并分析它们之间的区别与联系。
同时，我们还将探讨如何根据实际需求选择合适的固态继电器和光电可控硅，以及我国在该领域的发展现状与展望。
一、固态继电器与光电可控硅的简介1.固态继电器（SSR）：固态继电器是一种无触点、电气隔离的电子开关，它采用固体半导体材料制成，具有高速、低功耗、长寿命等优点。
固态继电器在电路中主要起到控制电流、隔离电压、切换信号等作用。
2.光电可控硅（GTR）：光电可控硅是一种半导体器件，它具有电压控制的开关特性。
当控制电压达到一定值时，光电可控硅可实现导通；当控制电压消失时，光电可控硅能自动关断。
光电可控硅广泛应用于交直流转换、逆变器、斩波器等电路。
二、两者之间的区别与联系1.区别：固态继电器和光电可控硅在结构、工作原理、控制方式等方面存在一定差异。
固态继电器是无触点开关，而光电可控硅是电压控制的开关。
此外，固态继电器的响应速度较快，适用于高频电路；光电可控硅则适用于中低频电路。
2.联系：固态继电器和光电可控硅都是半导体器件，它们在电子电路中具有相似的功能，即实现电流的控制和信号的切换。
因此，在实际应用中，两者往往可以相互替代。
三、固态继电器的主要特点与应用领域1.特点：高速、低功耗、长寿命、高可靠性、无触点等。
2.应用领域：计算机、通信、家电、汽车电子、工业控制等领域。
四、光电可控硅的主要特点与应用领域1.特点：电压控制、导通电压低、关断电压高、响应速度快等。
2.应用领域：逆变器、斩波器、交流电机调速、电源等领域。
五、如何选择合适的固态继电器和光电可控硅1.根据电路需求：确定所需的电流、电压、频率等参数。
2.选择类型：根据控制方式，选择固态继电器或光电可控硅。
3.性能参数：考虑开关速度、响应时间、寿命、可靠性等性能指标。
固态继电器和可控硅的区别
固态继电器和可控硅的区别我对功率控制是外行。
由于要做一个温度控制设备，最近看了一些固态继电器、可控硅方面的资料。
资料看后，人有些迷糊了。
这里高人多，请指点一下.都说交流型SSR等同于一个双向可控硅＋过零触发电路。
我没看到有关可控硅的通断寿命问题（因此我认为可控硅作为开关本身其开关次数可以无限次），但有资料说ssr的通断寿命在10的8次方－9次方之间。
既然ssr由可控硅构成，为什么还有寿命问题？另外，继电器、双向可控硅、固态继电器三者中，通常认为可控硅控制温度最精确。
但是既然ssr也是可控硅，按理我也可以用调波控制可控硅的方式来控制触发ssr，达到同样精确控制温度的效果? 但在温度仪表中，我看到往往是2－3秒通断一次的方式来控制ssr.很明显是作为普通继电器的一个替代品使用。
请问这是为什么？还有，固定继电器比可控硅贵吗？温度精确的问题是跟你的控制系统来说的。
继电器、双向可控硅、固态继电器对精度没有什么影响可控硅不可能长生不老，当然有寿命．可控硅是移相控制，固态继电器一般是过零触发！任何东西都是有寿命的，请注意10的8次方已经很恐怖了，另外需要澄清的是，固态继电器实际上就是打包的可控硅而已，而SSR是固态继电器的英文缩写，所以并不是它在忽悠你，而是许多所谓的“专家”在忽悠你！固态继电器也可以加移相电路实现移相控制。
SSR固态继电器以触发形式,可分为零压型(Z)和调相型(P)两种。
在输入端施加合适的控制信号VIN时,P型SSR立即导通。
当VIN撤销后,负载电流低于双向可控硅维持电流时(交流换向),SSR关断。
Z型SSR内部包括过零检测电路,在施加输入信号VIN时,只有当负载电源电压达到过零区时,SSR才能导通,并有可能造成电源半个周期的最大延时。
Z型SSR关断条件同P型,但由于负载工作电流近似正弦波,高次谐波干扰小,所以应用广泛。
P型SSR调压,可采用外配移相电路来实现。
例如,TW-702控温仪的触发系统,国产SDKC-05单电源调相集成电路。
双向可控硅和继电器的区别与优缺点
双向可控硅和继电器的区别与优缺点
双向可控硅相比于继电器拥有无触电大功率、开关速度快、成本低等等优点，为什么现在的电路板却还是使用继电器而不使用可控硅，还有三相限可控硅与四象限可控硅有什么区别。
针对上面这些问题做如下解答可控硅虽然无触点，但触发电路设计不足会产生干扰，影响其他电器的正常工作，可控硅虽然可通大电流，但其过载能力差，稍有过载便容易击穿损坏。
所以可控硅不可能完全替代继电器。
双向可控硅多用于动作频繁和特殊需要的工作场合，适用于固定负载，大功率的双向可控硅价格比继电器高。
还有一个不宜互换的一个原因可能是继电器触点断开后是物理隔离，后面的设备完全不带电了，而可控硅做不到。
三象限可控硅比四象限可控硅有更好的免疫能力和抵抗外部干扰能力，在一定程度上，可以免除掉外部的保护电路的，这个也是有条件的，像你说的大负载和频繁开关，这些都是对可控硅有很大的冲击和干扰，三象限可控硅比传统的四象限可控硅抗干扰能力强一点，当然也不是无限制的，所以是根据实际的应用规格和测试的情况来决定的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
可控硅和固态继电器的区别是什么 ?
杭州国晶
固态继电器只是相当于一个开关,不能调节电流.可控硅能控制其导通角,能调节电流的大小.
固态继电器其实也是以可控硅为主要部件而制作的，所不同的是，固态继电器动作电压与控制电压通过内部电路例如光耦进行分离的，如果你觉的好奇的话我建议你拆一个固态继电器看看内部，如果你稍懂是电路知识，你完全可以按照里面的电路进行自制一个，呵呵！其实也不是难事，只不过少了一个漂亮的外壳罢了！
可控硅可以是单向的，也可以是双向的，可以过零触发也可以移相触发，固态继电器同样是如此的。
所以，他们的用途、形式都有一样类型产品，从这一点上（使用的形式、性质角度）没有区别，因为固态继电器也是可控硅做的（三极管的固态继电器除外）。
那么他们的区别到底在那呢？总不会一个东西，两个名字吧？他们的区别就在于，可控硅就是可控硅，固态继电器则是可控硅+同步触发驱动。
这就是区别。
现在有一种叫“智能化可控硅模块”，他把可控硅元件、同步触发驱动做在一个模块里了，这种可控硅与固态继电器已经无法区分了。
当然，从形状上可以区分。
可控硅的工作原理及基本特性
1、工作原理
可控硅是P1N1P2N2四层三端结构元件，共有三个PN结，分析原理时，可以把它看作由一个PNP管和一个NPN管所组成，其等效图解如图1所示
当阳极A加上正向电压时，BG1和BG2管均处于放大状态。
此时，如果从控制极G输入一个正向触发信号，BG2便有基流ib2流过，经BG2放大，其集电极电流ic2=β2ib2。
因为BG2的集电极直接与BG1的基极相连，所以ib1=ic2。
此时，电流ic2再经BG1放大，于是BG1的集电极电流 ic1=β1ib1=β1β2ib2。
这个电流又流回到BG2的基极，表成正反馈，使ib2不断增大，如此正向馈循环的结果，两个管子的电流剧增，可控硅使饱和导通。
由于BG1和BG2所构成的正反馈作用，所以一旦可控硅导通后，即使控制极G的电流消失了，可控硅仍然能够维持导通状态，由于触发信号只起触发作用，没有关断功能，所以这种可控硅是不可关断的。
由于可控硅只有导通和关断两种工作状态，所以它具有开关特性，这种特性需要一定的条件才能转化.
状态条件说明
从关断到导通 1、阳极电位高于是阴极电位
2、控制极有足够的正向电压和电流
两者缺一不可
维持导通 1、阳极电位高于阴极电位
2、阳极电流大于维持电流
两者缺一不可
从导通到关断 1、阳极电位低于阴极电位
2、阳极电流小于维持电流
任一条件即可
2、基本伏安特性
（1）反向特性
当控制极开路，阳极加上反向电压时，J2结正偏，但J1、J2结反偏。
此时只能流过很小的反向饱和电流，当电压进一步提高到J1结的雪崩击穿电压后，接差J3结也击穿，电流迅速增加，图3的特性开始弯曲，如特性OR段所示，弯曲处的电压URO叫“反向转折电压”。
此时，可控硅会发生永久性反向击穿。
（2）正向特性
当控制极开路，阳极上加上正向电压时，J1、J3结正偏，但J2结反偏，这与普通PN结的反向特性相似，也只能流过很小电流，这叫正向阻断状态，当电压增加，图3的特性发生了弯曲，如特性OA段所示，弯曲处的是UBO叫：正向转折电压
由于电压升高到J2结的雪崩击穿电压后，J2结发生雪崩倍增效应，在结区产生大量的电子和空穴，电子时入N1区，空穴时入P2区。
进入N1区的电子与由P1区通过J1结注入N1区的空穴复合，同样，进入P2区的空穴与由N2区通过J3结注入P2区的电子复合，雪崩击穿，进入N1区的电子与进入P2区的空穴各自不能全部复合掉，这样，在N1区就有电子积累，在P2区就有空穴积累，结果使P2区的电位升高，N1区的电位下降，J2结变成正偏，只要电流稍增加，电压便迅速下降，出现所谓负阻特性。
这时J1、J2、J3三个结均处于正偏，可控硅便进入正向导电状态---通态，此时，它的特性与普通的PN结正向特性相似，.
3、触发导通
在控制极G上加入正向电压时（见图5）因J3正偏，P2区的空穴时入N2区，N2区的电子进入P2区，形成触发电流IGT。
在可控硅的内部正反馈作用（见图2）的基础上，加上IGT的作用，使可控硅提前导通，导致图3的伏安特性OA段左移，IGT越大，特性左移越快。
