空调Y型过滤器工作原理与清洗安装方法
Y型过滤器的排污及更换滤芯操作方法
Y型过滤器的排污及更换滤芯操作方法
1、检查与准备
1.1熟悉掌握过滤器的性能、原理及作用。
1.2检查过滤器进口阀、出口阀及排污阀应转动自如。
1.3观察过滤器压差表读数,当压差超过规定值时，应清洗或更换滤芯。
2、过滤器排污操作规程
2.1过滤器排污时须关闭其进口阀、出口阀，缓慢开启排污阀。
2.2当排污管内气体流动声音发生变化时，关闭排污阀门，排污结束。
3、滤芯更换操作规程
3.1清洗或更换滤芯前应开启备用管线，或停机。
3.2按照过滤器排污步骤对过滤器排污，观察压力表指示情况，当压力显示为零时，依次打开放散阀和截止阀对工艺管线放空，确保过滤器内没有剩余压力。
3.3使用正确工具拆卸过滤器，在指定区域内进行清洗。
3.4清洗后，按照拆卸的逆顺序依次安装并更换过滤器密封圈。
3.5通气前，关闭压差表两端的进出气阀，依次打开放散阀和截止阀，开启过滤器进口阀和出口阀。
3.6用检漏仪或泡沫水进行检漏，同时观察压力表指示情况，气压稳定后，开启压差表的进出气阀。
3.7填写相关记录。
4、注意事项
4.1排污时应平稳缓慢，以保证管线压力稳定，避免阀门损坏。
4.2定期检查及排污，防止污物积余过多进入燃气管线。

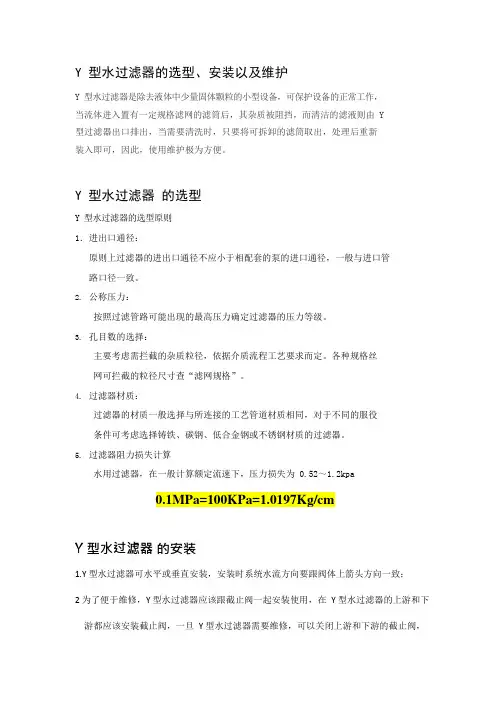

Y型水过滤器的选型、安装以及维护原则(可编辑修改word版)
Y 型水过滤器的选型、安装以及维护Y 型水过滤器是除去液体中少量固体颗粒的小型设备，可保护设备的正常工作，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由 Y型过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。
Y 型水过滤器的选型Y 型水过滤器的选型原则1．进出口通径：原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。
2.公称压力：按照过滤管路可能出现的最高压力确定过滤器的压力等级。
3.孔目数的选择：主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。
各种规格丝网可拦截的粒径尺寸查“滤网规格”。
4.过滤器材质：过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
5.过滤器阻力损失计算水用过滤器，在一般计算额定流速下，压力损失为 0.52～1.2kpa0.1MPa=100KPa=1.0197Kg/cmY 型水过滤器的安装1.Y 型水过滤器可水平或垂直安装，安装时系统水流方向要跟阀体上箭头方向一致；2 为了便于维修，Y 型水过滤器应该跟截止阀一起安装使用，在Y 型水过滤器的上游和下游都应该安装截止阀，一旦Y 型水过滤器需要维修，可以关闭上游和下游的截止阀，切断Y 型水过滤器跟系统的联系；3.Y 型水过滤器的上游和下游最好安装压力表，如果上下游压力表读数相差很大，说明过滤网上已经有不少杂质，当有液体流动经过Y 型水过滤器时，液体阻力比正常使用要大的多，此时需要及时清洗滤网；4.为了在维修Y 型水过滤器的时候不耽误系统的正常使用，最好在安装Y 型水过滤器的同时安装一条旁通管路，在平时关闭旁通管上的截止阀，而在Y 型水过滤器维修的时候打开旁通管上的截止阀；5.Y 型水过滤器安装时要注意预留一定的维修空间，以便正常的日常维护。
Y 型水过滤器的维修1.Y 型水过滤器在使用一段时间后，需要取下内部的过滤网进行清洗，以免被过滤的杂质堵在过滤网上增加了液体阻力，影响系统水的正常流通，一般每3 个月清洗一次过滤网为佳；2.清洗后的过滤网在安装回Y 型水过滤器后，注意观察Y 型水过滤器垫片是否有漏水情况发生，如果发现渗漏，及时更换密封垫片；3.新系统安装Y 型水过滤器几小时后要及时清洗滤网，以防管道安装时残留在管道内的施工垃圾堵塞Y 型水过滤器；4.用于不经常流动的系统的Y 型水过滤器要特别注意卫生问题，系统超过4 天不运行，Y 型水过滤器过滤网上就容易滋生细菌，要注意及时清洗过滤网。
y型过滤器
y型过滤器之意大利ORy型过滤器y型过滤器1、y型过滤器的定义2、y型过滤器的作用3、y型过滤器工作原理4、y型过滤器技术参数5、y型过滤器结构图6、y型过滤器的安装7、y型过滤器的维护8、y型过滤器的特点1、y型过滤器的定义滤器又名除污器、过滤阀，是输送介质的管道系统不可缺少的一种装置，因为形状是Y型的，所以也叫y型过滤器，其作用是过滤介质中的机械杂质，可以对污水中的铁锈、沙粒、液体中少量固体颗粒等进行过滤以保护设备管道上的配件免受磨损和堵塞，可保护设备的正常工作，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。
随着行业的不断发展和进步，对产品配件的要求也越来越高，作为OR阀门总代理y型过滤器与时俱进，和意大利阀业巨头OR积极的沟通和交流，经过不断的努力OR阀门也在中国市场上保持领先的地位，在太阳能行业和空调行业中的销售额在同行业中已经连续9年名列榜首，全国太阳能生产厂家有70%选用的是OR阀门。
2、y型过滤器的作用a、吸油过滤器：该过滤器设在泵的吸入管路上，滤除油箱内的残留污染物质的通过空气孔进入的污染物，有保护泵的作用。
但是为了避免泵产生空穴现象，必须充分注意压力损失，一般使用100—200目的的粗金属网或凹口金属丝材料。
因此，它不是控制系统的污染浓度的过滤器。
b 高压管路过滤器(A)：设在泵的出口管道上，有保护污染物不进入系统的作用。
因此，可以控制系统的污染物浓度。
但是，因为是高压主管路，要受泵的脉动和压力冲击，所以过滤元件的材质，强度要慎重考虑。
c、高压管路过滤器(B)：在系统中，为了保护对污染特别敏感的液压件，才安装此过滤器，也称终端过滤器。
因而它往往比其他过滤器的过滤粒度小。
因此使用时要选择容量大的。
另外对元件的材质，强度也同(A)一样要充分考虑。
2、y型过滤器的作用d、回流过滤器：设在系统的回油管路上，其作用是把系统内产生或侵入的污染物在返回油箱前捕获到。
Y型过滤器安装规范
流量测试
测试方法：在过滤器进出口 设置流量计，记录流量数据
测试目的：验证Y型过滤器 的过滤性能
测试条件：保证管道畅通， 无杂质堵塞
测试结果判定：流量数据稳 定且符合设计要求，则验收
ห้องสมุดไป่ตู้合格
压力测试
测试方法：在过滤器进出口 分别施加压力，观察压力表 的读数变化
测试目的：验证Y型过滤器 的抗压性能和密封性
检查Y型过滤器 的尺寸是否符合 设计要求，各部 分尺寸是否准确。
检查Y型过滤器 的安装附件是否 齐全，是否符合 设计要求。
密封性测试
测试目的：确保Y型过滤器的密封性能符合要求，防止泄漏现象的发生。
测试方法：在过滤器安装完成后，进行加压测试，检查各连接处是否存在泄漏现象。
测试压力：根据过滤器所承受的压力范围，选择适当的测试压力。 测试结果：如发现泄漏现象，应及时进行处理，并重新进行密封性测试。
江元公司
Y型过滤器安装规范
单击此处添加副标题
汇报人：雪
目录
Y型过滤器安装前的准备
01
Y型过滤器的安装步骤
02
Y型过滤器的安装注意事项
03
Y型过滤器的验收标准
04
Y型过滤器的使用与保养
05
01
Y型过滤器安装前的准备
检查设备完整性
检查Y型过滤器的外观是否完好无损，没有明显的损坏或磨损。 检查Y型过滤器的接口是否清洁，没有杂物或污垢。 检查Y型过滤器的附件是否齐全，如密封圈、螺丝等。 检查Y型过滤器的规格是否符合要求，是否适用于要安装的管道。
测试要求：压力表的读数应 保持稳定，无泄漏现象
测试结果：符合要求的Y型 过滤器方可通过验收
01
Y型过滤器的使用与保养
空调Y型过滤器工作原理与清洗安装方法
空调Y型过滤器工作原理与清洗安装方法一、Y型过滤器工作原理Y型水过滤器，是除去液体中少量固体颗粒的小型设备，可保护设备的正常工作，Y型过滤器是输送介质管道上不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。
当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤网取出，处理后重新装入即可。
二、Y型过滤器清洗：1、关闭风机盘管的冷冻水进出阀门，打开风机盘管排气阀放水，排气阀出水，并由大到小到无水出，说明冷冻水进出阀门完好，排气阀不出水，有可能排气阀被堵，可打开冷冻水进水阀门，用冲水的办法排去污物；排气阀出水不断，有可能阀门没关紧，拧紧冷冻水时进出阀。
拧紧冷冻水进出阀门后，仍出水不断，说明阀门坏。
2、切开Y型过滤器保温层，打开Y型过滤器螺盖，用容器接水，取出滤网。
打开冷冻水出水阀门，利用回水压力，反冲散热盘管污物，直到出清水，再关闭出水阀门，将清洗后的滤网装入，封闭螺盖。
3、先打开冷冻水进水阀门，使排气阀排气，直到排气阀长出水，再拧紧排气阀放气螺丝，打开冷冻水出水阀门。
4、检查各阀门连接点，有无渗漏。
无渗漏，马上恢复Y型过滤器保温；有渗漏，对渗漏点进行维修或处理，并恢复Y型过滤器保温层。
三、Y型水过滤器的安装1、Y型水过滤器可水平或垂直安装，安装时系统水流方向要跟阀体上箭头方向一致。
2、为了便于维修，Y型水过滤器应该跟截止阀一起安装使用，在Y型水过滤器的上游和下游都应该安装截止阀，一旦Y型水过滤器需要维修，可以关闭上游和下游的截止阀，切断Y型水过滤器跟系统的联系；3、当有液体流动经过Y型水过滤器时，液体阻力比正常使用要大的多，此时需要及时清洗滤网；4、为了在维修Y型水过滤器的时候不耽误系统的正常使用，最好在安装Y型水过滤器的同时安装一条旁通管路，在平时关闭旁通管上的截止阀，而在Y型水过滤器维修的时候打开旁通管上的截止阀；5、型水过滤器安装时要注意预留一定的维修空间，以便正常的日常维护。
y型过滤器的原理
y型过滤器的原理
Y型过滤器是一种常见的流体过滤器，其原理是利用分支管道和合并管道的组合，通过改变流体的流动路径实现过滤作用。
Y型过滤器通常由一个入口管和两个出口管组成。
当流体进入入口管时，它首先遇到一个Y型分支，使流体分为两个流动路径。
每个分支都带有一个过滤网，用于阻止固体颗粒进入流体系统。
通过过滤网，固体颗粒被拦截在过滤网上，而液体则通过过滤网，经过清洗后进入出口管。
Y型过滤器的主要作用是捕获和阻止流体中的固体颗粒，从而保护设备和管道免受损坏。
在流体通过Y型过滤器时，固体颗粒会被过滤网拦截，防止它们进入设备或管道系统，保持系统的正常运行和延长设备使用寿命。
由于Y型过滤器的结构简单，容易安装和维护，因此被广泛应用于各种工业领域。
它可以过滤各种液体，如水、油、溶剂等，并能适应不同的工作压力和温度条件。
总之，Y型过滤器通过分支管道和合并管道的组合，利用过滤网阻止固体颗粒进入流体系统，起到保护设备和管道的作用。
它是一种常见、简单、可靠的流体过滤器。
y型过滤器工作原理
y型过滤器工作原理
Y型过滤器是一种常用的过滤设备，它能够根据流体的特性将流体中的杂质分离出来。
它的工作原理如下：
1. 流体进入Y型过滤器：首先，流体通过入口管道进入Y型
过滤器。
Y型过滤器是一种管道形状呈“Y”字形的设备，流体
通过入口管道进入Y型过滤器的侧边。
2. 分流：当流体进入Y型过滤器后，由于“Y”字形的管道设计，流体会自然地分成两股流体，一部分流体会继续向下流动，而另一部分流体则会向两侧倾斜。
3. 杂质分离：倾斜的流体会跟随管道形状的变化，流经Y型
过滤器的分支管道，而上方的流体则继续向下流动。
倾斜的流体中的杂质往往比较重，会受到重力的作用而沉淀在分支管道的底部。
4. 通过滤网：下方流动的流体将通过滤网，滤网可以去除流体中的固体颗粒、杂质等。
滤网的孔径大小可以根据需要选择，以过滤不同大小的颗粒。
5. 清洗和维护：随着时间的推移，滤网上会逐渐积累一定量的杂质。
当需要清理或维护滤网时，只需将Y型过滤器的侧边
开关关闭，取下分支管道上的滤网进行清洗即可。
总之，Y型过滤器通过利用管道形状的变化和滤网的作用，可
以有效地分离流体中的杂质，并保证流体的顺畅流动。
这种设计简单实用，广泛应用于各种流体系统中。
(完整版)Y型水过滤器的选型、安装以及维护原则
Y型水过滤器的选型、安装以及维护Y型水过滤器是除去液体中少量固体颗粒的小型设备，可保护设备的正常工作，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由Y型过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。
Y型水过滤器的选型Y型水过滤器的选型原则1．进出口通径：原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。
2．公称压力：按照过滤管路可能出现的最高压力确定过滤器的压力等级。
3．孔目数的选择：主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。
各种规格丝网可拦截的粒径尺寸查“滤网规格”。
4．过滤器材质：过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
5．过滤器阻力损失计算水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpa0.1MPa=100KPa=1.0197Kg/cmY型水过滤器的安装1.Y型水过滤器可水平或垂直安装，安装时系统水流方向要跟阀体上箭头方向一致；2为了便于维修，Y型水过滤器应该跟截止阀一起安装使用，在Y型水过滤器的上游和下游都应该安装截止阀，一旦Y型水过滤器需要维修，可以关闭上游和下游的截止阀，切断Y型水过滤器跟系统的联系；3.Y型水过滤器的上游和下游最好安装压力表，如果上下游压力表读数相差很大，说明过滤网上已经有不少杂质，当有液体流动经过Y型水过滤器时，液体阻力比正常使用要大的多，此时需要及时清洗滤网；4.为了在维修Y型水过滤器的时候不耽误系统的正常使用，最好在安装Y型水过滤器的同时安装一条旁通管路，在平时关闭旁通管上的截止阀，而在Y型水过滤器维修的时候打开旁通管上的截止阀；5.Y型水过滤器安装时要注意预留一定的维修空间，以便正常的日常维护。
Y型水过滤器的维修1.Y型水过滤器在使用一段时间后，需要取下内部的过滤网进行清洗，以免被过滤的杂质堵在过滤网上增加了液体阻力，影响系统水的正常流通，一般每3个月清洗一次过滤网为佳；2.清洗后的过滤网在安装回Y型水过滤器后，注意观察Y型水过滤器垫片是否有漏水情况发生，如果发现渗漏，及时更换密封垫片；3.新系统安装Y型水过滤器几小时后要及时清洗滤网，以防管道安装时残留在管道内的施工垃圾堵塞Y型水过滤器；4.用于不经常流动的系统的Y型水过滤器要特别注意卫生问题，系统超过4天不运行，Y型水过滤器过滤网上就容易滋生细菌，要注意及时清洗过滤网。
Y型过滤器原理及其性能用途
Y型过滤器原理及其性能用途Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998Y型过滤器Y型过滤器简介Y型过滤器是输送介质的管道系统不可缺少的一种过滤装置，Y型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。
Y型过滤器具有结构先进，阻力小，排污方便等特点。
Y型过滤器适用介质可为水、油、气。
一般通水网为18~30目，通气网为10~100目，通油网为100~480目。
篮式过滤器主要由接管、主管、滤蓝、、法兰盖及紧固件等组成。
当液体通过主管进入滤蓝后，固体杂质颗粒被阻挡在滤蓝内，而洁净的流体通过滤蓝、由过滤器出口排出。
Y型过滤器原理Y型过滤器（水过滤器）属于管道粗过滤器系列，也可用于气体或其他介质大颗粒物过滤，安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。
该公司所生产的Y型过滤器（水过滤器）能根据客户具体要求（特殊压力、特殊口径）定制。
Y型过滤器（水过滤器）具有制作简单、安装清洗方便、纳污量大等优点。
Y型过滤器应用Y型过滤器作为净化设备工程中不可缺少的一款高效过滤设备，在生活废水污水以及工业污水的处理中都发挥了很大的功效，凭借设计和运用方面的各项优势，如今已是备受青睐。
Y型过滤器在各个行业的运用中有效处理了大量生活及工业污水，使宝贵的水资源得到了有效的重复利用，节省大量的水资源功不可没。
Y型过滤器运行中的优势包括全程全自动化、免维护、过滤面积大、滤网效率高、使用寿命长、不锈钢材质、过滤精度可选、规格齐全。
与其他过滤设备相比它是中水回用工程中最有效的设备之一。
而且经过Y型过滤器处理之后的水质不仅达到国家规定的排放标准，而且水还实现了重复、循环利用的目的。
Y型不能垂直安装，这是其过滤原理决定的。
Y型的过滤原理：水在经过滤网时，水中杂质遇滤网阻挡在自身重力作用下沉入下部集污槽内。
空调Y型过滤器工作原理与清洗安装方法
空调Y型过滤器工作原理与清洗安装方法一、Y型过滤器工作原理Y型水过滤器，是除去液体中少量固体颗粒的小型设备，可保护设备的正常工作，Y 型过滤器是输送介质管道上不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。
当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤网取出，处理后重新装入即可。
二、Y型过滤器清洗：1、关闭风机盘管的冷冻水进出阀门，打开风机盘管排气阀放水，排气阀出水，并由大到小到无水出，说明冷冻水进出阀门完好，排气阀不出水，有可能排气阀被堵，可打开冷冻水进水阀门，用冲水的办法排去污物；排气阀出水不断，有可能阀门没关紧，拧紧冷冻水时进出阀。
拧紧冷冻水进出阀门后，仍出水不断，说明阀门坏。
2、切开Y型过滤器保温层，打开Y型过滤器螺盖，用容器接水，取出滤网。
打开冷冻水出水阀门，利用回水压力，反冲散热盘管污物，直到出清水，再关闭出水阀门，将清洗后的滤网装入，封闭螺盖。
3、先打开冷冻水进水阀门，使排气阀排气，直到排气阀长出水，再拧紧排气阀放气螺丝，打开冷冻水出水阀门。
4、检查各阀门连接点，有无渗漏。
无渗漏，马上恢复Y型过滤器保温；有渗漏，对渗漏点进行维修或处理，并恢复Y型过滤器保温层。
三、Y型水过滤器的安装1、Y型水过滤器可水平或垂直安装，安装时系统水流方向要跟阀体上箭头方向一致。
2、为了便于维修，Y型水过滤器应该跟截止阀一起安装使用，在Y型水过滤器的上游和下游都应该安装截止阀，一旦Y型水过滤器需要维修，可以关闭上游和下游的截止阀，切断Y型水过滤器跟系统的联系；3、当有液体流动经过Y型水过滤器时，液体阻力比正常使用要大的多，此时需要及时清洗滤网；4、为了在维修Y型水过滤器的时候不耽误系统的正常使用，最好在安装Y型水过滤器的同时安装一条旁通管路，在平时关闭旁通管上的截止阀，而在Y型水过滤器维修的时候打开旁通管上的截止阀；5、Y型水过滤器安装时要注意预留一定的维修空间，以便正常的日常维护。
Y型过滤器原理及其性能用途
Y型过滤器Y型过滤器简介Y型过滤器是输送介质的管道系统不可缺少的一种过滤装置，Y型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。
Y型过滤器具有结构先进，阻力小，排污方便等特点。
Y型过滤器适用介质可为水、油、气。
一般通水网为18~30目，通气网为10~100目，通油网为100~480目。
篮式过滤器主要由接管、主管、滤蓝、法兰、法兰盖及紧固件等组成。
当液体通过主管进入滤蓝后，固体杂质颗粒被阻挡在滤蓝内，而洁净的流体通过滤蓝、由过滤器出口排出。
Y型过滤器原理Y型过滤器（水过滤器）属于管道粗过滤器系列，也可用于气体或其他介质大颗粒物过滤，安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。
该公司所生产的Y型过滤器（水过滤器）能根据客户具体要求（特殊压力、特殊口径）定制。
Y型过滤器（水过滤器）具有制作简单、安装清洗方便、纳污量大等优点。
Y型过滤器应用Y型过滤器作为净化设备工程中不可缺少的一款高效过滤设备，在生活废水污水以及工业污水的处理中都发挥了很大的功效，凭借设计和运用方面的各项优势，如今已是备受青睐。
Y型过滤器在各个行业的运用中有效处理了大量生活及工业污水，使宝贵的水资源得到了有效的重复利用，节省大量的水资源功不可没。
Y型过滤器运行中的优势包括全程全自动化、免维护、过滤面积大、滤网效率高、使用寿命长、不锈钢材质、过滤精度可选、规格齐全。
与其他过滤设备相比它是中水回用工程中最有效的设备之一。
而且经过Y型过滤器处理之后的水质不仅达到国家规定的排放标准，而且水还实现了重复、循环利用的目的。
y型过滤器工作原理
y型过滤器工作原理Y型过滤器工作原理。
Y型过滤器是一种常见的工业管道过滤设备，它主要用于过滤管道中的杂质和固体颗粒物，保护阀门、泵和其他设备不受损坏。
Y型过滤器的工作原理相对简单，但却非常有效。
下面我们将详细介绍Y型过滤器的工作原理。
首先，Y型过滤器的结构包括进口、出口和过滤网。
当介质通过管道流经Y型过滤器时，由于管道内的杂质和固体颗粒物会随着流体一起进入Y型过滤器。
在进入过滤器后，流体会受到过滤网的阻挡，而杂质和固体颗粒物则会被过滤网拦截下来，从而实现了过滤的目的。
其次，Y型过滤器的过滤网是其工作原理的关键部件。
过滤网通常由金属丝网或塑料网制成，具有一定的过滤精度和强度。
当流体通过过滤网时，过滤网会阻挡住杂质和固体颗粒物，而允许清洁的流体通过，从而保证了管道系统的正常运行。
另外，Y型过滤器还具有清洗和维护的功能。
由于过滤网会随着时间的推移而积累一定量的杂质和固体颗粒物，因此需要定期清洗和维护。
清洗过程通常包括拆卸过滤器、清洗过滤网、检查密封件等步骤，以确保过滤器的正常使用。
总的来说，Y型过滤器的工作原理是通过过滤网阻隔杂质和固体颗粒物，保护管道系统的正常运行。
它具有结构简单、操作方便、过滤效果好等特点，被广泛应用于化工、石油、制药、食品等行业的管道系统中。
在使用Y型过滤器时，需要注意定期清洗和维护，以保证其过滤效果和使用寿命。
另外，在选择Y型过滤器时，还需要考虑流量、压力、介质等因素，以确保选择合适的型号和材质的过滤器。
综上所述，Y型过滤器的工作原理简单有效，具有重要的工业应用价值。
通过了解其工作原理，可以更好地使用和维护Y型过滤器，保证管道系统的安全和稳定运行。
大口径Y型过滤器设备工艺原理
大口径Y型过滤器设备工艺原理概述大口径Y型过滤器是一种广泛应用于化工、制药、食品等领域的过滤装置。
本文将介绍大口径Y型过滤器的设备工艺原理，包括工作原理、结构特点、主要参数和使用注意事项等。
工作原理大口径Y型过滤器所采用的过滤机理是物理过滤和机械过滤相结合的原理。
在过滤过程中，过滤液经过进口管进入过滤器，流经Y型的过滤网，然后再经出口管被排出。
在流经过滤网的同时，其中所含的杂质逐渐被拦截下来，并且随着过滤的时间不断积聚，使得过滤器的阻力不断增加。
为了防止过滤器的阻力过大导致设备损坏，过滤器通常配备有清洗装置。
清洗过程中，利用过滤器自身的反吹功能，通过倒过滤络清洗内部过滤器，将过滤器上的杂质打散并冲出清洗口，整个清洗过程自动进行。
结构特点大口径Y型过滤器的结构特点主要涉及以下几个方面：过滤器筒体通常由不锈钢制成，具有良好的耐腐蚀性能。
它的设计寿命较长，可根据实际需要进行加固和增厚。
其内壁表面通常都有高精度的抛光处理，以提高过滤的效果。
2. 过滤网大口径Y型过滤器的过滤网通常由304或316不锈钢材料制成。
具有耐腐蚀、耐高温、耐压力等性能，表面光滑。
过滤网结构通常为金属丝网或杆状滤网。
3. 进出口法兰大口径Y型过滤器的进出口通常采用法兰连接。
这种连接方式方便、牢固可靠，在操作过程中比较方便，且能承受较高的压力。
4. 清洗装置清洗装置通常由清洗口、底阀、反吹管等部件组成，可轻松进行反吹清洗，排除过滤液体中的杂质。
主要参数大口径Y型过滤器的主要参数包括结构尺寸、过滤精度、流量范围等。
1. 结构尺寸Y型过滤器的结构尺寸根据实际需要而定，主要包括法兰面压力等级、管道尺寸、过滤面积等参数。
过滤精度是指过滤器能够拦截的最小粒度，通常使用网目或微米来描述。
Y型过滤器的过滤精度范围为5微米至500微米不等。
3. 流量范围大口径Y型过滤器的流量范围通常在1m3/h至10,000m3/h之间，因此可以满足不同工艺流程下的过滤需要。
y型过滤器工作原理
y型过滤器工作原理
y型过滤器，也称为y型滤波器或y型滤波器，是一种常见的
液体过滤器。
它的工作原理基于流体的惯性效应和压力差。
y型过滤器的结构比较简单，通常由一个y形的滤网和进出口
管道组成。
进入y型过滤器的液体会沿着流体流动方向进入y
形滤网的入口。
滤网内部通常有细小的网孔，能够过滤掉固体颗粒，同时允许液体通过。
过滤后的液体继续向出口流动，完成过滤过程。
在工作时，液体会在进入y型滤网之前，先流经一个入口管道。
当液体流经y型滤网时，由于滤网内部的细小网孔阻碍了固体颗粒的通过，这些颗粒会被滤网截留在滤网内部，而干净的液体则会继续通过滤网并流出y型过滤器的出口管道。
y型过滤器的工作原理还涉及到流体的压力差。
通常情况下，
y型过滤器的入口和出口间会有一个较大的压力差，这是通过
管道设计或外部设备来实现的。
压力差能够促使液体通过滤网时，将固体颗粒截留在滤网内部，从而实现过滤过程。
总的来说，y型过滤器利用滤网的网孔阻挡固体颗粒，并通过
压力差使液体流经滤网。
这样，固体颗粒就能被滤网截留，而干净的液体则从出口流出，实现过滤效果。
y型过滤器安装规范
y型过滤器安装规范Y型过滤器是一种常用的过滤设备，用于去除管道中的杂质，保护下游设备的正常运行。
为了确保Y型过滤器的安装质量和使用效果，需要遵循一定的安装规范。
一、安装位置选择1. Y型过滤器一般安装在管道系统中的水平管道上，水平管道的顶端应有足够的空间放置Y型过滤器，便于维护和清洗。
2. 需要保证Y型过滤器前后有足够的直管段，以确保过滤器的过滤效果。
3. 安装位置应选在操作方便、维修方便的地方，便于日常维护和清洁。
二、安装要求1. 在安装Y型过滤器之前，要先进行管道清洗，确保管道内无杂质。
2. 安装前应检查Y型过滤器的型号和规格是否与管道相匹配，以及过滤精度是否满足使用要求。
3. 根据Y型过滤器的口径选择正确的法兰连接方式，确保连接紧固，不漏水。
4. 安装时要注意过滤器的进口和出口的方向，进口应与管道的流向一致，出口应与下游设备的连接一致。
5. 安装时要使用专用工具或扳手适度拧紧螺栓，不可过紧或过松，以防漏水或脱落。
6. 安装过程中要避免碰撞和挤压，以免造成设备变形和损坏。
三、安装验收1. 安装完成后，要进行全面的检查和验收，确保安装质量符合要求。
2. 检查法兰连接是否紧固，无漏水现象。
检查过滤器的进口和出口是否连接正确。
3. 开启进口阀门，检查过滤器的水流情况，确保无阻塞和漏水现象。
4. 检查过滤器的密封性能，通过切断进口阀门和观察过滤器压力表的变化来评估。
5. 进行运行试验，检查过滤器的工作状态和过滤效果是否达到要求。
6. 完成验收后，做好相关记录和档案，以备日后维护和保养。
以上是Y型过滤器的安装规范，通过正确的安装和验收，可以确保Y型过滤器的正常运行，延长使用寿命，并保护下游设备不受杂质的影响。
同时，定期的维护和清洁也是确保Y 型过滤器良好运行的关键。
Y型过滤器工作原理
维护
• Y型过滤器在使用一段时间后，需要取下内部的过滤网进 行清洗，以免被过滤的杂质堵在过滤网上增加了液体阻力， 影响系统水的正常流通，一般每3个月清洗一次过滤网为 佳； • 清洗后的过滤网在安装回过滤器后，注意观察过滤器垫片 是否有漏水情况发生，如果发现渗漏，及时更换密封垫片； • 新系统安装Y型过滤器几小时后要及时清洗滤网，以防管 道安装时残留在管道内的施工垃圾堵塞过滤器； • 用于不经常流动的系统的过滤器要特别注意卫生问题，系 统超过4天不运行，Y型过滤器过滤网上就容易滋生细菌， 要注意及时清洗过滤网。
维护y型过滤器在使用一段时间后需要取下内部的过滤网进行清洗以免被过滤的杂质堵在过滤网上增加了液体阻力影响系统水的正常流通一般每3个月清洗一次过滤网为清洗后的过滤网在安装回过滤器后注意观察过滤器垫片是否有漏水情况发生如果发现渗漏及时更换密封垫片护
结构
• Y型过滤器通常由黄铜阀体、不锈钢滤网以 及热压纤维垫片组成。
工作原理
• 当杂质孔径大于Y型过滤器孔径的时候，杂 质便会被滤网拦截下来附着在滤网上，洁 净的流体从滤网中，然后只需定期清理滤 网便可。
测试原理
• ※ 起泡点法测试原理：当滤膜和滤芯用一定的溶液完全浸润,然后通 过气源在一侧加压(我们仪器里面有进气控制系统,可以稳定压力,调节 进气),随着压力的增加,气体从滤膜的一侧放出,表现膜一侧出现大小、 数量不等的气泡,通过仪器判断出对应的压力值就是泡点。 • ※ 扩散流法测试原理：扩散流测试是指当气体压力在滤芯起泡点 值的80%时,这时还没有出现大量的气体穿孔而过,只是少量的气体先 溶解到液相的隔膜中,然后从该液相扩散到另一面的气相中,这部分气 体称之为扩散流。 • ※ 为什么扩散流的方法更好：起泡点值只是一个定性的值，从开 始起泡到最后的群起泡是一个比较长的过程，不能准确的定量。而测 量扩散流值是一个定量值,不但能准确的确定过滤器的完整性，而且还 能反应出膜的孔隙率、流量和有效过滤面积等方面的问题，这也就是 为什么现在国外厂家都用扩散流法测试完整性的原因。 • ※ 水侵入法测试原理：水侵入法专用于疏水性滤芯的测试，疏水 性膜抗拒水，孔径越小，把水挤入疏水膜中需要的压力越大。所以在 一定的压力下，测量挤入滤膜中的水流量来判断滤芯的孔径。
Y型手摇式过滤器工作原理、技术参数及特点
工作原理
过滤器结构合理，用材讲究、壳体采用优质碳钢、也可根据用户要求采用不锈钢、有机毛刷采用无机材料制成和不锈钢刷组成，滤网为精心制作不锈钢械形网，结构讲究、十分便于刷去杂物，过滤清洗效果大大优于冲孔网或纺织网，且洗网时刷毛不易损伤。
使用时只需轻轻转动刷外部的手柄即可。
手摇刷式过滤器是一种半自动清洗过滤器，利用过滤器滤网内置的刷子和刷架，刷除滤网上的污物，杂质等颗粒，再通过排污阀排出，其最大特点是：清洗可在过滤器工作过程中进行，无需断流不影响设备的正常运行。
技术参数
1、壳体材质：碳钢不锈钢
2、滤网材质：不锈钢
3、密封件材质：耐油石棉丁腈橡胶、聚四氟乙烯
4、工作温度：-30~380摄氏度。
5、公称压力：0.6~4.0Mpa
6、过滤精度：10~300目
性能与特点
1、手动冲洗排污过滤器运行管理方便，过滤速度高，冲洗简单可靠，反冲洗能力强、不需动力、节能。
2、冲洗排污可在全流量下正常工作，及保护系统高的流量，又具有很低的压力降，避免了由于流速低而造成的表面污渍。
3、节能投资运行费用。
在安装过程中不需要旁通管理，减少了旁路三个阀门的投资及安装费用，天宇净化手摇式过滤器直接安装在管网上，不需任何支撑结构，节省空间。
不需拆卸排污。
降低了劳动强度、避免了调试和维修过程中的拆卸和排污、省工、省力、省时。
Y型过滤器的功能效应及其安装说明
Y型过滤器的功能效应及其安装说明安装Y型过滤器前要认真清洗所有管道的螺纹连接表面，使用管道密封胶或特氟龙带(聚四氟乙烯)要适量。
末端螺纹不做处理，以避免使密封胶或特氟龙带进入管路系统。
过滤器可以水平安装或垂直向下安装。
安装1-1/4”(DN32)或大口径的承插焊过滤器或所有D系列过滤器时，应注意这类过滤器的垫片是非金属材质的，容易由于过热而损坏。
因此应缩短焊接时间，并在焊接完成后对过滤器进行冷却。
如果焊接前需要预热或焊接后需要继续加热(D系列过滤器)，建议先将垫片拆下再加热。
Y型过滤器在各个行业的运用中有效处理了大量生活及工业污水，使宝贵的水资源得到了有效的重复利用，节省大量的水资源功不可没。
Y型过滤器运行中的优势包括全程全自动化、免维护、过滤面积大、滤网效率高、使用寿命长、不锈钢材质、过滤精度可选、规格齐全。
与其他过滤设备相比它是中水回用工程中有效的设备之一。
而且经过Y型过滤器处理之后的水质不仅达到规定的排放标准，而且水质还实现了重复、循环利用的目的。
过滤掉水中或多或少的的的杂粒是T型过滤器的基本功效之一，可保护机械的普通操作，当流动的液体导入置有型号滤网的滤筒后，其杂粒被过滤，而没有杂质的滤液则由Y型过滤器出口流出，当可能要修理时，将可拆卸的滤筒取出，打扫干净后重新安装就好了，使用维修特方便。
Y型过滤器又名除污器、过滤阀，是输送介质的管道程序不可缺少的一种机械，其功效是过滤介质中的机械杂质，可以对污水中的铁锈、沙粒、液体中或多或少的杂质颗粒等进行过滤以保护机械管道上的配件免受磨损和堵塞，可保护设备的正常工作。
Y型过滤器不是自动调节阀,是输送介质的管道程序不可少有的一种过滤掉灰尘机械，Y 型过滤器装在在减压阀、泄压阀、定水位阀或其它机械的进口端，用来介质中的杂粒，以保护自动调节阀及机械的普通依附。
Y型过滤器拥有结构先进，阻力小，排污方便等特色。
Y型过滤器起见还是用在介质可为水、油、气。
平时通水网为18~30目，通气网为10~100目，通油网为100~480目。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空调Y型过滤器工作原理与清洗安装方法
一、Y型过滤器工作原理
Y型水过滤器，是除去液体中少量固体颗粒的小型设备，可保护设备的正常工作，Y 型过滤器是输送介质管道上不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。
当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤网取出，处理后重新装入即可。
二、Y型过滤器清洗：
1、关闭风机盘管的冷冻水进出阀门，打开风机盘管排气阀放水，排气阀出水，并由大到小到无水出，说明冷冻水进出阀门完好，排气阀不出水，有可能排气阀被堵，可打开冷冻水进水阀门，用冲水的办法排去污物；排气阀出水不断，有可能阀门没关紧，拧紧冷冻水时进出阀。
拧紧冷冻水进出阀门后，仍出水不断，说明阀门坏。
2、切开Y型过滤器保温层，打开Y型过滤器螺盖，用容器接水，取出滤网。
打开冷冻水出水阀门，利用回水压力，反冲散热盘管污物，直到出清水，再关闭出水阀门，将清洗后的滤网装入，封闭螺盖。
3、先打开冷冻水进水阀门，使排气阀排气，直到排气阀长出水，再拧紧排气阀放气螺丝，打开冷冻水出水阀门。
4、检查各阀门连接点，有无渗漏。
无渗漏，马上恢复Y型过滤器保温；有渗漏，对渗漏点进行维修或处理，并恢复Y型过滤器保温层。
三、Y型水过滤器的安装
1、Y型水过滤器可水平或垂直安装，安装时系统水流方向要跟阀体上箭头方向一致。
2、为了便于维修，Y型水过滤器应该跟截止阀一起安装使用，在Y型水过滤器的上游和下游都应该安装截止阀，一旦Y型水过滤器需要维修，可以关闭上游和下游的截止阀，切断Y型水过滤器跟系统的联系；
3、当有液体流动经过Y型水过滤器时，液体阻力比正常使用要大的多，此时需要及时清洗滤网；
4、为了在维修Y型水过滤器的时候不耽误系统的正常使用，最好在安装Y型水过滤器的同时安装一条旁通管路，在平时关闭旁通管上的截止阀，而在Y型水过滤器维修
的时候打开旁通管上的截止阀；
5、Y型水过滤器安装时要注意预留一定的维修空间，以便正常的日常维护。
