2. 纤维长度

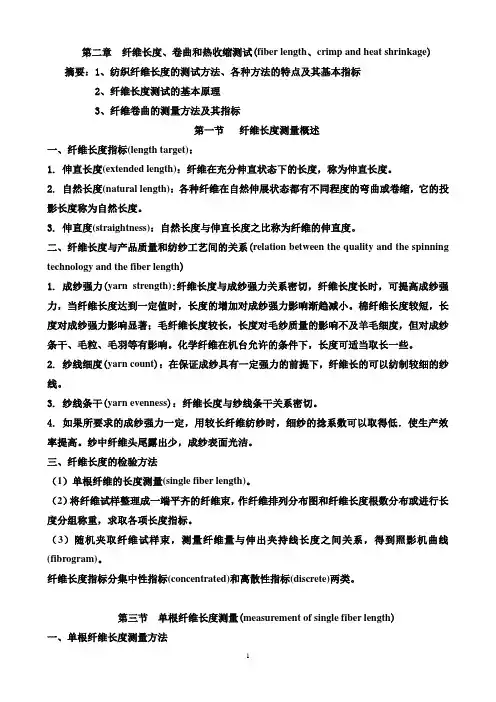

第二章纤维长度、卷曲和热收缩测试(fiber length、crimp and heat shrinkage) 摘要：1、纺织纤维长度的测试方法、各种方法的特点及其基本指标2、纤维长度测试的基本原理3、纤维卷曲的测量方法及其指标第一节纤维长度测量概述一、纤维长度指标(length target)：1.伸直长度(extended length)：纤维在充分伸直状态下的长度，称为伸直长度。
2.自然长度(natural length)：各种纤维在自然伸展状态都有不同程度的弯曲或卷缩，它的投影长度称为自然长度。
3.伸直度(straightness)：自然长度与伸直长度之比称为纤维的伸直度。
二、纤维长度与产品质量和纺纱工艺间的关系(relation between the quality and the spinning technology and the fiber length)1. 成纱强力(yarn strength):纤维长度与成纱强力关系密切，纤维长度长时，可提高成纱强力，当纤维长度达到一定值时，长度的增加对成纱强力影响渐趋减小。
棉纤维长度较短，长度对成纱强力影响显著；毛纤维长度较长，长度对毛纱质量的影响不及羊毛细度，但对成纱条干、毛粒、毛羽等有影响。
化学纤维在机台允许的条件下，长度可适当取长一些。
2. 纱线细度(yarn count)：在保证成纱具有一定强力的前提下，纤维长的可以纺制较细的纱线。
3. 纱线条干(yarn evenness)：纤维长度与纱线条干关系密切。
4. 如果所要求的成纱强力一定，用较长纤维纺纱时，细纱的捻系数可以取得低．使生产效率提高。
纱中纤维头尾露出少，成纱表面光洁。
三、纤维长度的检验方法（1）单根纤维的长度测量(single fiber length)。
（2）将纤维试样整理成一端平齐的纤维束，作纤维排列分布图和纤维长度根数分布或进行长度分组称重，求取各项长度指标。
（3）随机夹取纤维试样束，测量纤维量与伸出夹持线长度之间关系，得到照影机曲线(fibrogram)。
