国际上通用称呼CEMS(Continuous Emission Monitoring System)。
烟气排放连续监测系统不仅能用于排放达标监控和排污计量使用，同时还可以用于设备(除尘、脱硫、锅炉燃烧工况)运行状态检查、故障诊断等。
为了我们共同的蓝天，共有的家园，为最终实现我国的大气污染防治计划，安装在线监测仪意义将显得更为重大～一烟气连续在线监测系统介绍1.1概述烟气连续在线监测系统运用烟气红外采样、后散射烟尘浓度测量、皮托管烟气流速测量及计算机网络通讯技术，实现了固定污染源污染物排放浓度和排放总量的在线连续监测。
同时又针对国内煤种较杂、煤质变化大、污染物排放浓度高、烟气湿度大的状况从技术上进行了改进。
并按照国家标准设计定型，提供专业的中文操作平台及中文报表功能、多组模拟量及开关量输入输出接口，可实现现场总线的连接以及多种通讯方法的选用，使系统运行方便灵活。
烟气连续在线监测系统(CEMS)是功能齐全，整体水平最高的固定污染源在线监测系统。
主要由以下几个子系统组成:1) 固态颗粒物连续监测子系统2) 气态污染物连续监测子系统(SO、NO) 2X3) 烟气含氧量、烟气流量、压力、温度，湿度等烟气参数连续监测子系统4) 数据处理与远程通讯系统如以下示意图:- 2 -CEMS烟气连续监测系统说明书技术特性:, 适合中国国情:系统针对国内燃用的煤种较杂、煤质变化频繁、烟尘和气态污染物排放浓度高、烟气湿度高的状况进行了技术上的改进，因而更适合国内条件运行。
CEMS系统运行操作规程

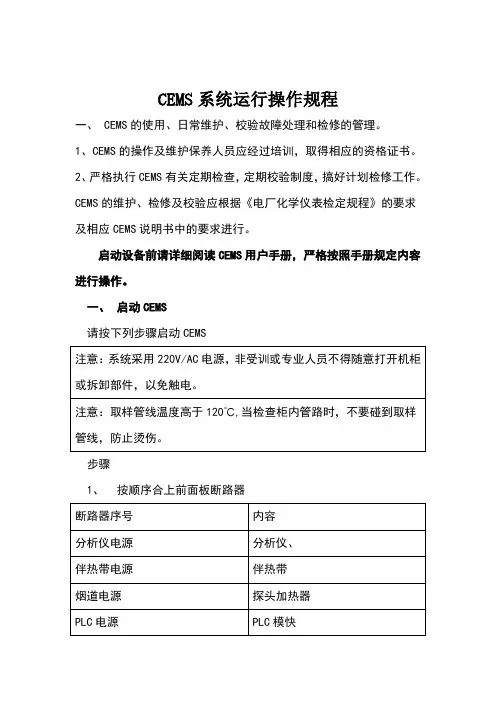

CEMS系统运行操作规程一、 CEMS的使用、日常维护、校验故障处理和检修的管理。
1、CEMS的操作及维护保养人员应经过培训，取得相应的资格证书。
2、严格执行CEMS有关定期检查，定期校验制度，搞好计划检修工作。
CEMS的维护、检修及校验应根据《电厂化学仪表检定规程》的要求及相应CEMS说明书中的要求进行。
启动设备前请详细阅读CEMS用户手册，严格按照手册规定内容进行操作。
一、启动CEMS请按下列步骤启动CEMS步骤1、按顺序合上前面板断路器2、打开分析仪后面电源开关3、等待分析仪进入检测和自动校零4、接通光端机电源，向环保局传输数据。
5、打开分析仪就地计算机，进入监测画面。
二、运行操作1、仪表预热10分钟后，开始正常测量2、调节样气流量，调节阀将流量控制在0.6L/min~1.2L/min3、观察气体分析仪显示画面，看数据测量是否正常CEMS技术管理制度一、日常校准分析仪表具有自动校准功能，每12个小时自动校准一次U23红外气体分析仪：15-30天校准一次流量计校准： 6-12个月校准一次1、NO、O2每月对分析仪进行一次量标气校准(仪表本身每天有自动零点校准功能)2、每两个月对氧化锆过行校准比对3、每年对取样泵进行内部检查（停设备）4、每年进行加热管和加热带检查（停设备）5、每年进行一次取样探头过滤器和密封垫圈更换（停设备）6、每年进行一次PLC检查（停设备）7、每年进行一次数采系统的要检查（停设备）8、每年对烟气流量计进行校准（停设备）10．每年对U23传感器进行一次检测，每两年更换一次（注：因传感器备件贵，采用的方法是不能用时在进行更换），停设备二、维护与保养1、日常检查●分析仪检查检查项目检查内容样气流量流量显示为0.6L/min-1.2L/min有无故障提示显示屏显示M、C、U、F等代码●取样系统检查项目检查内容及措施湿度过滤器有水渍变色→更换抽气泵是否运转→不转动则维修或更换电磁阀有无堵塞→清理、维修取样管线管线接头是否漏气→坚固、维修疏水过滤器有积水→反吹除水蠕动泵是否转动→不转动则维修排水是否正常→更换蠕动泵管冷凝器温度显示在2-6℃→高于6℃则需维修伴热管；检查伴热管温度是否在110℃左右2、一般检查●取样点检查项目检查周期检查内容及措施探头滤芯 6个月堵塞，变脏→更换探头加热系统 3个月不加热→维修烟气仪表定期维护项目清单：1、对烟气CEMS出入口U23分析仪进行校验，并对仪表管路气密性进行检查，如有漏气现象及时更换接头或对接头进行紧固；2、检查U23分析仪面板过滤器有无积水，是否清洁，对于有问题的过滤器予以更换；3、检查仪表蠕动泵泵管有无破损和老化现象，如有，进行更换；4、对烟气出口湿氧分析仪进行校验，并对仪表取样探头进行清洁，；5、对烟气出入口流量计进行检查，检查取样管路有无堵塞，如有，进行吹扫，保证取样管路的通畅，对仪表零点进行检查，是否出现偏移，如有，进行调整，6、对烟气出入口过滤器及电磁阀进行检查，看有无堵塞，有无漏气现象7、对仪用空气入口压力表进行检查，检查取样管路有无堵塞，仪表零点是否偏移，如有，进行调整；8、对烟气出口烟气温度计进行定期检查，清洁探头灰尘，9、对在定期维护过程中出现的仪表故障及时上报，并进行处理，保证在线仪表的测量准确性和稳定性，●取样系统检查项目检查周期检查内容及措施湿度过滤器 3个月更换疏水过滤器 6个月更换蠕动泵管 5个月更换风扇滤网 5个月清洁滤网3、定期维护对检测器、检测探头、传感器每30天定期检查一次。
CEMS操作手册
4、系统框图 ................................................................................................................................5
第一章 系统介绍 .......................................................................................................................................4
一、烟气连续监测系统简述 ................................................................................................................4
2、简介 .......................................................................................................................................5
3、稀释采样系统 .........................................................................................................................7 3.1 稀释比 ............................................................................................................................7 3.2 稀释法采样探头 ..............................................................................................................8 3.3 采样管线.........................................................................................................................9 3.4 稀释空气净化系统 ........................................................................................................10 3.5 自动校准.......................................................................................................................10
CEMS系统运行操作规程
CEMS系统运行操作规程一、 CEMS的使用、日常维护、校验故障处理和检修的管理。
1、CEMS的操作及维护保养人员应经过培训，取得相应的资格证书。
2、严格执行CEMS有关定期检查，定期校验制度，搞好计划检修工作。
CEMS的维护、检修及校验应根据《电厂化学仪表检定规程》的要求及相应CEMS说明书中的要求进行。
启动设备前请详细阅读CEMS用户手册，严格按照手册规定内容进行操作。
一、启动CEMS请按下列步骤启动CEMS步骤1、按顺序合上前面板断路器2、打开分析仪后面电源开关3、等待分析仪进入检测和自动校零4、接通光端机电源，向环保局传输数据。
5、打开分析仪就地计算机，进入监测画面。
二、运行操作1、仪表预热10分钟后，开始正常测量2、调节样气流量，调节阀将流量控制在min~min3、观察气体分析仪显示画面，看数据测量是否正常CEMS技术管理制度一、日常校准分析仪表具有自动校准功能，每12个小时自动校准一次U23红外气体分析仪：15-30天校准一次流量计校准： 6-12个月校准一次1、NO、O2每月对分析仪进行一次量标气校准(仪表本身每天有自动零点校准功能)2、每两个月对氧化锆过行校准比对3、每年对取样泵进行内部检查（停设备）4、每年进行加热管和加热带检查（停设备）5、每年进行一次取样探头过滤器和密封垫圈更换（停设备）6、每年进行一次PLC检查（停设备）7、每年进行一次数采系统的要检查（停设备）8、每年对烟气流量计进行校准（停设备）10．每年对U23传感器进行一次检测，每两年更换一次（注：因传感器备件贵，采用的方法是不能用时在进行更换），停设备二、维护与保养1、日常检查●分析仪检查检查项目检查内容样气流量流量显示为min有无故障提示显示屏显示M、C、U、F等代码●取样系统检查项目检查内容及措施湿度过滤器有水渍变色→更换抽气泵是否运转→不转动则维修或更换电磁阀有无堵塞→清理、维修取样管线管线接头是否漏气→坚固、维修疏水过滤器有积水→反吹除水蠕动泵是否转动→不转动则维修排水是否正常→更换蠕动泵管冷凝器温度显示在2-6℃→高于6℃则需维修伴热管；检查伴热管温度是否在110℃左右2、一般检查●取样点检查项目检查周期检查内容及措施探头滤芯 6个月堵塞，变脏→更换探头加热系统 3个月不加热→维修烟气仪表定期维护项目清单：1、对烟气CEMS出入口U23分析仪进行校验，并对仪表管路气密性进行检查，如有漏气现象及时更换接头或对接头进行紧固；2、检查U23分析仪面板过滤器有无积水，是否清洁，对于有问题的过滤器予以更换；3、检查仪表蠕动泵泵管有无破损和老化现象，如有，进行更换；4、对烟气出口湿氧分析仪进行校验，并对仪表取样探头进行清洁，；5、对烟气出入口流量计进行检查，检查取样管路有无堵塞，如有，进行吹扫，保证取样管路的通畅，对仪表零点进行检查，是否出现偏移，如有，进行调整，6、对烟气出入口过滤器及电磁阀进行检查，看有无堵塞，有无漏气现象7、对仪用空气入口压力表进行检查，检查取样管路有无堵塞，仪表零点是否偏移，如有，进行调整；8、对烟气出口烟气温度计进行定期检查，清洁探头灰尘，9、对在定期维护过程中出现的仪表故障及时上报，并进行处理，保证在线仪表的测量准确性和稳定性，●取样系统检查项目检查周期检查内容及措施湿度过滤器 3个月更换疏水过滤器 6个月更换蠕动泵管 5个月更换风扇滤网 5个月清洁滤网3、定期维护对检测器、检测探头、传感器每30天定期检查一次。
CEMS温压流一体机说明书
温压流一体监测仪使用说明书.生产制造商：鼎研科技有限责任公司1概述温压流一体监测仪（以下简称温压流监测仪）由S型皮托管、热电阻、微压差/绝压传感器组、反吹单元和信号控制处理器等组成，是专门针对烟气排放监测的高尘、高温、高湿和高腐蚀环境而开发的一体式流速、动压、静压、烟温监测仪，符合国家相关标准的要求，适用于烟气排放连续监测系统（CEMS）进行烟气流速、压力、温度及流量的实时连续测量。
2技术特点●可实时测量烟气的流速、动压、静压和温度，通过4路模拟信号4~20mA有源输出。
●自动定时或手动对动压和流速校零。
●液晶显示各测量数据和信号，可直接读数，便于调试。
●测量精度高，可靠性好，可长期连续工作。
●分体式结构，皮托管都有300mm的伸缩调整围。
●配备自动反吹单元，可定时清理皮托管的颗粒物，反吹间隔时间可设定。
●自带气罐，保证足够的脉冲反吹气进行有效的吹扫。
●安装和接线便捷，维护量低。
●体积小，结构紧凑，需要的安装空间小。
3技术指标反吹单元电磁阀电源：220V AC，反吹时间：4s，反吹间隔时间：可设为1、2、4、8小时或不反吹。
出厂设为每4小时反吹一次。
反吹气源要求：仪表气，压力为0.3~0.8MPa（表压），配备减压阀和表头。
最大不得超过0.8MPa。
自动校零：可设定间隔时间进行自动校正动压和流速的零点。
皮托管长度：1000mm、1500mm、1800mm；每根皮托管都有300mm的伸缩调整围。
机箱尺寸：350mm×240mm×160mm整机重量（含法兰）：约10kg安装环境要求：温度：-25~65℃，振动：加速度小于1g。
工作电源：220V AC， 1.5A。
4仪器原理和结构温压流监测仪是采用皮托管法来实现烟气流速的测量。
利用皮托管、压力传感器和温度传感器测出烟气的动压、静压和温度，这些参数与被测烟气流速呈一定比例关系，从而可定量烟气的流速。
详见附录。
温压流监测仪由S型皮托管、热电阻、微压差/绝压传感器组、反吹单元和信号控制处理器等组成，整机为全不锈钢分体式结构。
CEMS快速操作手册I版
CEMS-Thermo 分析仪快速操作手册1. 200LS 探头控制器200探头控制器连接采样探头和分析仪器，它为探头提供稀释气和校准气，为分析仪器提供样品气。
常用操作及常用参数1.电源开关通常为关闭状态(电源开关关闭时，无论模式选择开关在何位置,系统将自动保持”采样”模式)2、零气压力表和压力阀调节内部零气压力阀(仪器内部右侧,调节时需拉出手轮),零气压力调节在20PSI.3、真空表测量探头的真空度，正常工作时不能小于13 in Hg(英寸汞柱)。
4、稀释空气压力表和压力阀调节内部稀释空气压力阀(仪器内部左侧)稀释空气压力调节至40 PSI5、模式选择开关前面板上，标有零气(Zero)、采样（Sample)、跨气1（span l）、校跨气2 (span 2)…校准步骤:a.打开200LS 电源b.模式开关旋至Zero 处，此时通入零气，观察分析仪示数，大约十分钟后示数稳定，可进入分析仪零点校准操作。
（见后）c.模式开关旋至span1 或span2 处(若后部span#气管接口接入的是SO2,则校SO2,接入的是NO,则校NO)，此时通入跨气，观察分析仪示数，大约十分钟后示数稳定，可进入分析仪跨度校准操作。
（见后）d.校准完毕后,模式开关旋至sample 处,关闭电源.2. 43i 型脉冲紫外荧光法SO2 分析仪主菜单主菜单包含数个子菜单，如下图所示,按MENU 键进入根据不同的功能，仪器的参数和特性被划分到个子菜单中。
用 和 键可将光标移到各子菜单名上。
当从运行屏直接进入主菜单时，用 ENTER键来选择一个子菜单。
按MENU 键可逐级返回,按RUN 键直接退回运行界面.量程 已设置好,通常不改动平均时间 通常设置为60S校准因数 只作检查用仪器控制 详见手册诊断 详见手册报警 有报警显示时查看CALIBRATION 仪器校准校零操作200探头控制器,通入零气10分钟以上,待分析仪示数稳定后。
CEMS使用手册(PLC)
CEMS 烟气在线监测系统使用手册深圳市宇星科技发展有限公司目录第一章概述 (3)1.1 系统配置要求 (3)1.2 软件功能介绍 (4)第二章 CEMS远程监测系统使用 (5)1．系统 (5)1.1 用户登录 (5)1.2注销用户 (7)2．设置 (7)2.1 系统参数设置 (7)2.2 监测参数设置 (11)2.3 用户管理 (15)3．控制 (17)3.1 设备控制 (17)3.2 设备维护 (17)4．报表 (18)4．1 一分钟报表 (21)4．2 5分钟报表 (22)4．3 30分钟报表 (23)4．4 日报表 (24)4．5 月报表 (24)4．6 年报表 (24)4．7 设置分钟报表 (25)4．8 系统日志 (25)第一章概述CEMS烟气在线监测系统是深圳市宇星科技发展有限公司，为监测工业固定污染源而开发的一套无人值守、24小时工作的连续监测系统。
该软件以Windows 2000或XP为系统运行平台，采用结构化和网络化的设计原则，经扩展后，亦可作为大型环境监测网的数据服务中心。
系统原理：通过一个或多个前端数据采集器采集信息,信号通过数模转换后通过Modbus 等协议传人工控机，工控通过计算,转换等加工处理得到实时数据,并把实时数据以图文曲线的方式显示给用户,让用户不但能看到实时数据,还可以看到监测项目的历史趋势图和系统的运行状态等,同时,系统把实时数据存入数据库,生成日、月、年报表和各种统计信息报表，报表可以导出或者打印出来，还可以通过接口把实时数据传送给环保处实现联网监测。
1.1 系统配置要求硬件要求：(1)、Intel奔腾500Mhz以上的CPU；(2)、内存64MB以上；(3)、硬盘剩余空间在500MB以上；(4)、高彩或真彩系列显示卡及显示器；软件要求：(1)、操作系统Windows 2000或XP专业版或服务器版；(2)、数据库系统SQL Server 2000；1.2 软件功能介绍CEMS远程监测系统软件采用模块化结构设计，在多任务系统，多个功能可同时执行；中文图形界面，操作简单、明了。
CEMS系统运行操作规程
CEMS系统运行操作规程一、 CEMS的使用、日常维护、校验故障处理和检修的管理。
1、CEMS的操作及维护保养人员应经过培训,取得相应的资格证书。
2、严格执行CEMS有关定期检查，定期校验制度,搞好计划检修工作。
CEMS的维护、检修及校验应根据《电厂化学仪表检定规程》的要求及相应CEMS说明书中的要求进行.启动设备前请详细阅读CEMS用户手册，严格按照手册规定内容进行操作。
一、启动CEMS请按下列步骤启动CEMS步骤1、按顺序合上前面板断路器2、打开分析仪后面电源开关3、等待分析仪进入检测和自动校零4、接通光端机电源,向环保局传输数据。
5、打开分析仪就地计算机，进入监测画面。
二、运行操作1、仪表预热10分钟后,开始正常测量2、调节样气流量，调节阀将流量控制在0.6L/min～1.2L/min3、观察气体分析仪显示画面，看数据测量是否正常CEMS技术管理制度一、日常校准分析仪表具有自动校准功能,每12个小时自动校准一次U23红外气体分析仪:15-30天校准一次流量计校准： 6—12个月校准一次1、NO、O2每月对分析仪进行一次量标气校准（仪表本身每天有自动零点校准功能）2、每两个月对氧化锆过行校准比对3、每年对取样泵进行内部检查（停设备）4、每年进行加热管和加热带检查（停设备）5、每年进行一次取样探头过滤器和密封垫圈更换（停设备）6、每年进行一次PLC检查（停设备)7、每年进行一次数采系统的要检查（停设备)8、每年对烟气流量计进行校准（停设备）10．每年对U23传感器进行一次检测,每两年更换一次（注:因传感器备件贵，采用的方法是不能用时在进行更换）,停设备二、维护与保养1、日常检查●分析仪检查检查项目检查内容样气流量流量显示为0.6L/min—1。
2L/min有无故障提示显示屏显示M、C、U、F等代码●取样系统检查项目检查内容及措施湿度过滤器有水渍变色→更换抽气泵是否运转→不转动则维修或更换电磁阀有无堵塞→清理、维修取样管线管线接头是否漏气→坚固、维修疏水过滤器有积水→反吹除水蠕动泵是否转动→不转动则维修排水是否正常→更换蠕动泵管冷凝器温度显示在2-6℃→高于6℃则需维修伴热管；检查伴热管温度是否在110℃左右2、一般检查●取样点检查项目检查周期检查内容及措施探头滤芯 6个月堵塞，变脏→更换探头加热系统 3个月不加热→维修烟气仪表定期维护项目清单：1、对烟气CEMS出入口U23分析仪进行校验，并对仪表管路气密性进行检查，如有漏气现象及时更换接头或对接头进行紧固; 2、检查U23分析仪面板过滤器有无积水，是否清洁,对于有问题的过滤器予以更换；3、检查仪表蠕动泵泵管有无破损和老化现象，如有，进行更换；4、对烟气出口湿氧分析仪进行校验，并对仪表取样探头进行清洁,；5、对烟气出入口流量计进行检查，检查取样管路有无堵塞,如有,进行吹扫，保证取样管路的通畅，对仪表零点进行检查，是否出现偏移，如有,进行调整,6、对烟气出入口过滤器及电磁阀进行检查,看有无堵塞，有无漏气现象7、对仪用空气入口压力表进行检查，检查取样管路有无堵塞，仪表零点是否偏移，如有，进行调整；8、对烟气出口烟气温度计进行定期检查，清洁探头灰尘，9、对在定期维护过程中出现的仪表故障及时上报,并进行处理，保证在线仪表的测量准确性和稳定性,●取样系统检查项目检查周期检查内容及措施湿度过滤器 3个月更换疏水过滤器 6个月更换蠕动泵管 5个月更换风扇滤网 5个月清洁滤网3、定期维护对检测器、检测探头、传感器每30天定期检查一次。
CEMS烟气在线设备操作使用和维护规程
CEMS烟气在线设备操作、使用和维护规程基本操作使用说明线路的确认确认是否已经正确的布置好采样气路，采样管线没有松动、管线的密封性，排气管线没有破裂等不良情况。
气水分离器、溢流罐的供水连接气水分离器上方有一根悬着的橡胶管，此即为加水管。
从此处注入洁净自来水，水自动流入溢流罐。
当溢流罐水位达到2/3处停止加水。
加水橡胶管弯曲段，留一段水，做密封用。
标气、减压阀以及管线的连接将减压阀连接到气瓶上，拧紧，确保不漏气。
连接聚四氟乙烯管至侧壁穿板接头（标牌对应，零点、标定）暖机运转与运转准备1、将总电源的空开置于ON。
2、将分析仪电源、冷凝器电源置于ON。
3、将面板三通球阀置于采样位置。
4、请进行大约1个小时的暖机运转。
5、将控制单元电源空开置于ON。
请使用面板旁路针阀、流量计调节，将样气流量调整至1L/min左右。
经过以上的步骤，运转准备完成。
运转的停止本装置以连续运转为原则。
除了长时间不使用的情况之外，要停止本装置，请按照以下的步骤进行。
✧请将分析仪、冷凝器、控制单元、电加热管线开关电源置于OFF。
✧请将总电源置于OFF。
✧冬季时，请将排水罐的水排干。
面板操作功能件位置确定✧确认手动三通球阀在“测量”位置✧拧开膜式过滤器前盖，确认滤膜是否装好✧检查气路，是否有管路脱落，密封不严本仪器是智能仪器，接通电源，5分钟预热后仪器可进行一次零点标定，并处于测量状态，可正常使用（以SO2/O2为例）。
SO2分析仪其量程 < 3% 的，仪器在预热系统调整期间，先通零点气。
仪器上电后30分钟自动调零一次，以后的调零时间及周期按主菜单的“自动CAL设定”中的设定进行。
显示及查看记录说明计算机显示器上可显示监测的各项数据值，下方有各种被测量气体的曲线波动值。
在计算机上可以点击右侧的项目来查看各项监测数据的报表，分为：日报表，月报表，年报表等。
系统的维护要领探头滤芯元件的更换注意高温，探头滤芯的温度为大约120℃的高温。
CEMS使用手册(PLC)讲课讲稿
CEMS 烟气在线监测系统使用手册深圳市宇星科技发展有限公司目录第一章概述 (3)1.1 系统配置要求 (3)1.2 软件功能介绍 (4)第二章 CEMS远程监测系统使用 (5)1．系统 (5)1.1 用户登录 (5)1.2注销用户 (7)2．设置 (7)2.1 系统参数设置 (7)2.2 监测参数设置 (11)2.3 用户管理 (15)3．控制 (17)3.1 设备控制 (17)3.2 设备维护 (17)4．报表 (18)4．1 一分钟报表 (21)4．2 5分钟报表 (22)4．3 30分钟报表 (23)4．4 日报表 (24)4．5 月报表 (24)4．6 年报表 (24)4．7 设置分钟报表 (25)4．8 系统日志 (25)第一章概述CEMS烟气在线监测系统是深圳市宇星科技发展有限公司，为监测工业固定污染源而开发的一套无人值守、24小时工作的连续监测系统。
该软件以Windows 2000或XP为系统运行平台，采用结构化和网络化的设计原则，经扩展后，亦可作为大型环境监测网的数据服务中心。
系统原理：通过一个或多个前端数据采集器采集信息,信号通过数模转换后通过Modbus 等协议传人工控机，工控通过计算,转换等加工处理得到实时数据,并把实时数据以图文曲线的方式显示给用户,让用户不但能看到实时数据,还可以看到监测项目的历史趋势图和系统的运行状态等,同时,系统把实时数据存入数据库,生成日、月、年报表和各种统计信息报表，报表可以导出或者打印出来，还可以通过接口把实时数据传送给环保处实现联网监测。
1.1 系统配置要求硬件要求：(1)、Intel奔腾500Mhz以上的CPU；(2)、内存64MB以上；(3)、硬盘剩余空间在500MB以上；(4)、高彩或真彩系列显示卡及显示器；软件要求：(1)、操作系统Windows 2000或XP专业版或服务器版；(2)、数据库系统SQL Server 2000；1.2 软件功能介绍CEMS远程监测系统软件采用模块化结构设计，在多任务系统，多个功能可同时执行；中文图形界面，操作简单、明了。
CEMS快速操作手册
在前面板上，标有零气(Zero)、样品气（Sample)、跨气1（spanl）（标准气）、校跨气2 (span 2)、反吹和维护等开关。
一般运行情况下，开关设在样品气(Sample)档使系统连续采集分析样品气体。
在手动校准时，零气档使系统连续采集零气，可以进行零点的检查和校准；
跨气档使系统连续采集标准气,可以进行跨点的检查和校准。
在这四个档上，不能用数据采集系统控制自动校准。
反吹开关使探头上通入压缩空气对探头前部的粗过滤器进行
反吹以清洁粗过滤器。
维护开关用于在设备维护时通过仪器后面板接线端子输出一
接点信号
详细见百度CEMS 或直接看我手机UC书签。
CEMS系统说明书
烟气自动监测系统美国热电公司第一章•Thermo烟气自动监测系统介绍•Thermo烟气自动监测系统的选型及设计均建立在易操作、易扩充、高精度及低维护的基础上。
系统用零气按一定比例混合稀释烟气后对烟气进行测量。
本方法满足美国国家环保局40CF60的规范要求。
系统中主要仪器设备包括：1、带有稀释孔的采样探头2、采样管线a、非加热样品传输管线连接探头及仪器间探头控制器的管线为：采样管、校正气管、稀释空气管和真空表管。
b、加热样品传输管线。
根据现场的实际情况，Thermo公司也可配备加热样品传输管线。
3、根据监测项目选择的环境分析仪，安装于特别的仪器柜中：a、Thermo 探头控制器b、Thermo 43C/43i型SO2分析仪c、Thermo 41C/410i型CO2分析仪d、Thermo 42C/42i型NOx分析仪e、Thermo XJ6003型数据采集系统4、零气a、零气发生器b、用户自己提供零气5、校准用标准钢瓶气稀释探头连续抽取少量样品气，样品气通过细过滤后经过几秒的时间清除微小尘粒。
样品气流速由玻璃音响小孔控制，由于玻璃的膨胀系数低，因此流速精度可控制到2%以内。
在实际操作中，稀释空气流经探头且在探头中产生文丘里效应，靠探头中文丘里产生的负压把样品气抽取出来。
玻璃小孔控制样品气流量，因此稀释比由稀释空气的压力和玻璃小孔的尺寸来决定。
通过选择玻璃小孔的尺寸，稀释比可由 12 ：1 到350 ：1。
稀释后的样品气水的含量会降低，根据水的含量在周围环境中不结露为原则选稀释孔和稀释比例。
如果选用 100 ：1 的稀释孔则意味着样品气中99%的气体是干燥纯净的。
稀释后的样品气正好可以用环境分析仪器来测量，这样就保证了测试精度。
稀释后的样品气经过样品气管通过200SPC探头控制器输送到各分析仪器中去。
校准是通过标准气来完成的。
标准气经过校准气管一直输送到探头中稀释孔前。
这样标准气和样品气流经同样的路径，保证校准的准确。
在线烟气监测系统CEMS规程
烟气排放连续监测系统（C E M S）运行、操作、维护规程批准：审核：编写：国电宣威发电有限责任公司日期：2010年10月1日自动监测设备相关管理制度相关管理制度及规程：1 .仪器操作、使用和维护规程。
2 .ULTRAMAT 23分析仪表校准规程。
3 .维护人员岗位责任制度。
ULTRAMAT 23分析仪表操作规程一、ULTRAMAT 23分析仪表启动准备1、检查气体取样装置、气体冷却器、液凝罐、过滤器，气路连接取样管路无泄露完好。
2、检查排气、排水系统，蠕动泵及泵管完好。
3、检查监测系统电源正常，接地系统完好。
4、检查温度控制器正常，交流接触器完好。
二、ULTRAMAT 23分析仪表启动1、依次启动采样探头、拌热管加热和冷凝器制冷，使之达到预定温度。
采样探头温度设定120℃，伴热管温度设定120℃，冷凝器2-6℃2、开启压缩空气源，调节各环节压力达到0.4-0.5MPa。
3、使PLC系统上电，检查PLC系统工作正常。
4、接通ULTRAMAT 23分析仪表电源，仪表开始预热。
5、检查ULTRAMAT 23分析仪表自动标定循环正常。
6、采用高纯氮标气对ULTRAMAT 23分析仪表进行O2零点标定及空气满量程标定，检查标定是否成功。
7、采用满量程70%-100%二氧化硫标气对ULTRAMAT 23分析仪表进行SO2标定，检查标定是否成功8、采用满量程70%-100%标气对ULTRAMAT 23分析仪表进行NO标定，检查标定是否成功9、启动DAS数采电脑程序，检查采集值与ULTRAMAT 23分析仪表测量值一致，报表功能打印正常。
10、检查无线数据传输系统—数据采集传输SWC—2000P正常。
11、检查PLC传输、DCS系统数据显示正常，隔离器有无报警是否正常。
12、检查至RTU数据显示各参数是否正常。
三、ULTRAMAT 23分析仪表停机操作1、将ULTRAMAT 23分析仪表切换到吹扫状态，吹扫5-10分钟。
CEMS温压流一体机说明书
温压流一体监测仪使用说明书.生产制造商：鼎研科技有限责任公司1概述温压流一体监测仪（以下简称温压流监测仪）由S型皮托管、热电阻、微压差/绝压传感器组、反吹单元和信号控制处理器等组成，是专门针对烟气排放监测的高尘、高温、高湿和高腐蚀环境而开发的一体式流速、动压、静压、烟温监测仪，符合国家相关标准的要求，适用于烟气排放连续监测系统（CEMS）进行烟气流速、压力、温度及流量的实时连续测量。
2技术特点●可实时测量烟气的流速、动压、静压和温度，通过4路模拟信号4~20mA有源输出。
●自动定时或手动对动压和流速校零。
●液晶显示各测量数据和信号，可直接读数，便于调试。
●测量精度高，可靠性好，可长期连续工作。
●分体式结构，皮托管都有300mm的伸缩调整围。
●配备自动反吹单元，可定时清理皮托管的颗粒物，反吹间隔时间可设定。
●自带气罐，保证足够的脉冲反吹气进行有效的吹扫。
●安装和接线便捷，维护量低。
●体积小，结构紧凑，需要的安装空间小。
3技术指标反吹单元电磁阀电源：220V AC，反吹时间：4s，反吹间隔时间：可设为1、2、4、8小时或不反吹。
出厂设为每4小时反吹一次。
反吹气源要求：仪表气，压力为0.3~0.8MPa（表压），配备减压阀和表头。
最大不得超过0.8MPa。
自动校零：可设定间隔时间进行自动校正动压和流速的零点。
皮托管长度：1000mm、1500mm、1800mm；每根皮托管都有300mm的伸缩调整围。
机箱尺寸：350mm×240mm×160mm整机重量（含法兰）：约10kg安装环境要求：温度：-25~65℃，振动：加速度小于1g。
工作电源：220V AC， 1.5A。
4仪器原理和结构温压流监测仪是采用皮托管法来实现烟气流速的测量。
利用皮托管、压力传感器和温度传感器测出烟气的动压、静压和温度，这些参数与被测烟气流速呈一定比例关系，从而可定量烟气的流速。
详见附录。
温压流监测仪由S型皮托管、热电阻、微压差/绝压传感器组、反吹单元和信号控制处理器等组成，整机为全不锈钢分体式结构。
CEMS系统运行操作规程
CEMS系统运行操作规程一、 CEMS的使用、日常维护、校验故障处理和检修的管理.1、CEMS的操作及维护保养人员应经过培训,取得相应的资格证书。
2、严格执行CEMS有关定期检查，定期校验制度,搞好计划检修工作。
CEMS的维护、检修及校验应根据《电厂化学仪表检定规程》的要求及相应CEMS说明书中的要求进行。
启动设备前请详细阅读CEMS用户手册，严格按照手册规定内容进行操作.一、启动CEMS请按下列步骤启动CEMS步骤1、按顺序合上前面板断路器2、打开分析仪后面电源开关3、等待分析仪进入检测和自动校零4、接通光端机电源,向环保局传输数据。
5、打开分析仪就地计算机，进入监测画面.二、运行操作1、仪表预热10分钟后，开始正常测量2、调节样气流量，调节阀将流量控制在0。
6L/min～1.2L/min3、观察气体分析仪显示画面，看数据测量是否正常CEMS技术管理制度一、日常校准分析仪表具有自动校准功能，每12个小时自动校准一次U23红外气体分析仪：15—30天校准一次流量计校准： 6-12个月校准一次1、NO、O2每月对分析仪进行一次量标气校准（仪表本身每天有自动零点校准功能)2、每两个月对氧化锆过行校准比对3、每年对取样泵进行内部检查（停设备）4、每年进行加热管和加热带检查(停设备）5、每年进行一次取样探头过滤器和密封垫圈更换（停设备）6、每年进行一次PLC检查（停设备）7、每年进行一次数采系统的要检查(停设备)8、每年对烟气流量计进行校准(停设备）10．每年对U23传感器进行一次检测，每两年更换一次（注：因传感器备件贵，采用的方法是不能用时在进行更换），停设备二、维护与保养1、日常检查●分析仪检查检查项目检查内容样气流量流量显示为0。
6L/min—1.2L/min有无故障提示显示屏显示M、C、U、F等代码●取样系统检查项目检查内容及措施湿度过滤器有水渍变色→更换抽气泵是否运转→不转动则维修或更换电磁阀有无堵塞→清理、维修取样管线管线接头是否漏气→坚固、维修疏水过滤器有积水→反吹除水蠕动泵是否转动→不转动则维修排水是否正常→更换蠕动泵管冷凝器温度显示在2-6℃→高于6℃则需维修伴热管; 检查伴热管温度是否在110℃左右2、一般检查●取样点检查项目检查周期检查内容及措施探头滤芯 6个月堵塞,变脏→更换探头加热系统 3个月不加热→维修烟气仪表定期维护项目清单：1、对烟气CEMS出入口U23分析仪进行校验，并对仪表管路气密性进行检查，如有漏气现象及时更换接头或对接头进行紧固;2、检查U23分析仪面板过滤器有无积水，是否清洁，对于有问题的过滤器予以更换;3、检查仪表蠕动泵泵管有无破损和老化现象，如有，进行更换;4、对烟气出口湿氧分析仪进行校验,并对仪表取样探头进行清洁，；5、对烟气出入口流量计进行检查，检查取样管路有无堵塞，如有，进行吹扫，保证取样管路的通畅,对仪表零点进行检查,是否出现偏移，如有，进行调整，6、对烟气出入口过滤器及电磁阀进行检查，看有无堵塞，有无漏气现象7、对仪用空气入口压力表进行检查，检查取样管路有无堵塞，仪表零点是否偏移,如有，进行调整；8、对烟气出口烟气温度计进行定期检查，清洁探头灰尘，9、对在定期维护过程中出现的仪表故障及时上报,并进行处理,保证在线仪表的测量准确性和稳定性，●取样系统检查项目检查周期检查内容及措施湿度过滤器 3个月更换疏水过滤器 6个月更换蠕动泵管 5个月更换风扇滤网 5个月清洁滤网3、定期维护对检测器、检测探头、传感器每30天定期检查一次.检查光学探头的玻璃镜窗，光学镜面、传感器探头、电极表面污尘、积灰和腐蚀情况，并记录归档。
CEMS使用说明(工控机)
6
操作员密码丢失
由管理员注销后，重新注 册
4 技术服务
感谢您使用西克麦哈克的产品，如果您在使用中遇到问题，请与我们联系。我们将 热忱的为您服务。 技术服务热线电话：010-6240 6092-660
- 15 -
- 10 -
SMC─ 900 型 烟气污染物排放连续监测数据监控系统
版本号 1.1
2.6.10 烟道的速度场系数和皮托管截面积：用于干烟气流量的计算公式； 2.6.11 所有组分的斜率和截距：用于各组分的回归方程。缺省值为斜率为 1，截距
为 0；
2.7 实时曲线
点击
按钮，显示【实时曲线】画面（图 2-9），同时可监
SMC─900 型烟气污染物排放总量数据监测系统（CEMS），根据使用需要的不同， 可以选择不同的测量参数（如：SO2、NOX、CO、CO2、O2 、颗粒物、温度、压力、 流速、湿度等），并对其进行数据采集、数据处理、运算、数据存储、数据报表、数据 传输等，通过调制解调器（Modem、GPRS等方式）将数据传送至环保行政主管部门， 使用单位也可以进行远程的监测或接入DCS系统。
SMC─900 型
烟气污染物排放连续监测数据监控系统
安装使用说明书
版本号 1.1
西克麦哈克（北京）仪器有限公司 SICK MAIHAK(Beijing)Co.,Ltd
目录
1 系统简介 1.1 概述 1.2 功能及特点
2 软件操作、使用说明 2.1 系统的启动、运行 2.2 用户登录 2.3 用户注销 2.4 用户管理 2.5 监视画面 2.6 参数设置 2.7 实时曲线 2.8 历史数据 2.9 报警信息 2.10 退出系统
使用。
3 常见故障排除
序号 1 2
CEMS系统运行操作规程
CEMS系统运行操作规程一、 CEMS的使用、日常维护、校验故障处理与检修的管理。
1、CEMS的操作及维护保养人员应经过培训,取得相应的资格证书。
2、严格执行CEMS有关定期检查,定期校验制度,搞好计划检修工作。
CEMS的维护、检修及校验应根据《电厂化学仪表检定规程》的要求及相应CEMS说明书中的要求进行。
启动设备前请详细阅读CEMS用户手册,严格按照手册规定内容进行操作。
一、启动CEMS请按下列步骤启动CEMS步骤1、按顺序合上前面板断路器2、打开分析仪后面电源开关3、等待分析仪进入检测与自动校零4、接通光端机电源,向环保局传输数据。
5、打开分析仪就地计算机,进入监测画面。
二、运行操作1、仪表预热10分钟后,开始正常测量2、调节样气流量,调节阀将流量控制在0、6L/min~1、2L/min3、观察气体分析仪显示画面,瞧数据测量就是否正常CEMS技术管理制度一、日常校准分析仪表具有自动校准功能,每12个小时自动校准一次U23红外气体分析仪:15-30天校准一次流量计校准: 6-12个月校准一次1、NO、O2每月对分析仪进行一次量标气校准(仪表本身每天有自动零点校准功能)2、每两个月对氧化锆过行校准比对3、每年对取样泵进行内部检查(停设备)4、每年进行加热管与加热带检查(停设备)5、每年进行一次取样探头过滤器与密封垫圈更换(停设备)6、每年进行一次PLC检查(停设备)7、每年进行一次数采系统的要检查(停设备)8、每年对烟气流量计进行校准(停设备)10.每年对U23传感器进行一次检测,每两年更换一次(注:因传感器备件贵,采用的方法就是不能用时在进行更换),停设备二、维护与保养1、日常检查●分析仪检查检查项目检查内容样气流量流量显示为0、6L/min-1、2L/min有无故障提示显示屏显示M、C、U、F等代码●取样系统检查项目检查内容及措施湿度过滤器有水渍变色→更换抽气泵就是否运转→不转动则维修或更换电磁阀有无堵塞→清理、维修取样管线管线接头就是否漏气→坚固、维修疏水过滤器有积水→反吹除水蠕动泵就是否转动→不转动则维修排水就是否正常→更换蠕动泵管冷凝器温度显示在2-6℃→高于6℃则需维修伴热管; 检查伴热管温度就是否在110℃左右2、一般检查●取样点检查项目检查周期检查内容及措施探头滤芯 6个月堵塞,变脏→更换探头加热系统 3个月不加热→维修烟气仪表定期维护项目清单:1、对烟气CEMS出入口U23分析仪进行校验,并对仪表管路气密性进行检查,如有漏气现象及时更换接头或对接头进行紧固;2、检查U23分析仪面板过滤器有无积水,就是否清洁,对于有问题的过滤器予以更换;3、检查仪表蠕动泵泵管有无破损与老化现象,如有,进行更换;4、对烟气出口湿氧分析仪进行校验,并对仪表取样探头进行清洁,;5、对烟气出入口流量计进行检查,检查取样管路有无堵塞,如有,进行吹扫,保证取样管路的通畅,对仪表零点进行检查,就是否出现偏移,如有,进行调整,6、对烟气出入口过滤器及电磁阀进行检查,瞧有无堵塞,有无漏气现象7、对仪用空气入口压力表进行检查,检查取样管路有无堵塞,仪表零点就是否偏移,如有,进行调整;8、对烟气出口烟气温度计进行定期检查,清洁探头灰尘,9、对在定期维护过程中出现的仪表故障及时上报,并进行处理,保证在线仪表的测量准确性与稳定性,●取样系统检查项目检查周期检查内容及措施湿度过滤器 3个月更换疏水过滤器 6个月更换蠕动泵管 5个月更换风扇滤网 5个月清洁滤网3、定期维护对检测器、检测探头、传感器每30天定期检查一次。
CEMS说明书
第一节 比对监测条件
9.火电厂湿法脱硫装置后未安装烟气 GGH（气-气换热器） 的烟道内，由于水份的干扰，颗粒物无法准确测定其浓度，颗粒 物 CEMS 可安装在脱硫装置前的管段中，其实际排放浓度值的 计算见HJ/T75-2007标准附录 C.5。
K=G1/G2 ……………………………………（13） C1=K*C2……………………………………（14） 式中： K—颗粒物排放浓度系数； G1—参比方法测得的湿法脱硫装置出口颗粒物排放量，kg/h； G2—参比方法测得的湿法脱硫装置进口颗粒物排放量，kg/h； C1—计算所得的湿法脱硫装置出口颗粒物排放浓度，mg/m3； C2—湿法脱硫装置进口颗粒物 CEMS 所测得的颗粒物浓度，mg/m3。
第四节 比对监测方法
2.气态污染物（二氧化硫、氮氧化物等）及氧量比对监测 通常使用的方法：化学法、仪器法。 化学法 ①方法原理：通过采样管将气样抽入到装有吸收液的吸收瓶 或装有固体吸附剂的吸附管、真空瓶、注射器或气袋中，经 化学分析或仪器分析得出污染物含量。
Your site here
第四节 比对监测方法
Your site here
第一节 比对监测条件
4.应优先选择在垂直管段和烟道负压区域。
5.测定位置应避开烟道弯头和断面急剧变化的部位。 对于颗粒物 CEMS，应“上四下二”，对于气态污 染物 CEMS，应“上二下半”。 当安装位置不能满足上述要求时，应尽可能选择在气 流稳定的断面，但安装位置前直管段的长度必须大于安装 位置后直管段的长度。
Your site here
第一节 比对监测条件
四、验收报告 比对监测的自动监测设备已经责任环保部门验收过，并有
验收报告。 五、生产工况要求
Cems2000 PLC逻辑控制及流速仪控制说明
ADAM4068数字量输出配置-PLC部分一系统连接结构图
二CEMS2000程序配置
1 选择ADAM4520使用的串口，如COM2
2 选择ADAM4520的波特率，必须为9600bps
3 指定ADAM4068模块的地址，务必与实际的物理地址保持一致。
图选择串口波特率
图选择串口（请不要更改通道配置内容）
图PLC逻辑控制
PLC逻辑控制说明：
1 系统控制3路采样，对每个采样时间可设，探头反吹时间可设。
2 根据实际情况，选配通道采样，即在每一路的采样前打钩，表示该路采样生效。
比如1托3系统请选择1、2、3路采样全部有效；1托2系统请在1、2路采样前打钩；1托1系统请在1路采样前打钩。
3 皮托管反吹可设置反吹时间。
同样皮托管A和B可根据实际情况选配。
流速仪类型指定
目前公司流速仪有两种：一种是外购流速仪，另一种是自己开发的流速仪。
Cems2000系统同时支持这两种设备，用户只需在界面指定其中一种流速仪即可，具体界面如下：
流速仪配置说明：
1 根据系统实际流速仪指定外购还是自产
2 如是自产请指定平滑次数，默认是5次。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CEMS 烟气在线监测系统使用手册深圳市宇星科技发展有限公司目录第一章概述 (3)1.1 系统配置要求 (3)1.2 软件功能介绍 (4)第二章 CEMS远程监测系统使用 (5)1．系统 (5)1.1 用户登录 (5)1.2注销用户 (7)2．设置 (7)2.1 系统参数设置 (7)2.2 监测参数设置 (11)2.3 用户管理 (15)3．控制 (17)3.1 设备控制 (17)3.2 设备维护 (17)4．报表 (18)4．1 一分钟报表 (21)4．2 5分钟报表 (22)4．3 30分钟报表 (23)4．4 日报表 (24)4．5 月报表 (24)4．6 年报表 (24)4．7 设置分钟报表 (25)4．8 系统日志 (25)第一章概述CEMS烟气在线监测系统是深圳市宇星科技发展有限公司，为监测工业固定污染源而开发的一套无人值守、24小时工作的连续监测系统。
该软件以Windows 2000或XP为系统运行平台，采用结构化和网络化的设计原则，经扩展后，亦可作为大型环境监测网的数据服务中心。
系统原理：通过一个或多个前端数据采集器采集信息,信号通过数模转换后通过Modbus 等协议传人工控机，工控通过计算,转换等加工处理得到实时数据,并把实时数据以图文曲线的方式显示给用户,让用户不但能看到实时数据,还可以看到监测项目的历史趋势图和系统的运行状态等,同时,系统把实时数据存入数据库,生成日、月、年报表和各种统计信息报表，报表可以导出或者打印出来，还可以通过接口把实时数据传送给环保处实现联网监测。
1.1 系统配置要求硬件要求：(1)、Intel奔腾500Mhz以上的CPU；(2)、内存64MB以上；(3)、硬盘剩余空间在500MB以上；(4)、高彩或真彩系列显示卡及显示器；软件要求：(1)、操作系统Windows 2000或XP专业版或服务器版；(2)、数据库系统SQL Server 2000；1.2 软件功能介绍CEMS远程监测系统软件采用模块化结构设计，在多任务系统，多个功能可同时执行；中文图形界面，操作简单、明了。
主要功能：系统管理，系统设置，实时数据监测，远程控制，报表查询等功能。
(1)、系统管理：用户管理：设置使用本系统的操作人员及权限。
登录管理：限制用户登录，提供权限保护。
注销管理：值班人员交接班时更换值班记录。
(2)、系统设置：系统参数设置：设置曲线图的坐标、颜色、显示时间，通讯参数等；监测参数设置：设置监测参数的单位、报警极限、报警颜色、曲线图的显示颜色、掉电、故障等状态显示和通道设置等功能。
全屏幕显示：为防止其他人操作电脑，界面可以通过此功能把屏幕扩大到最大。
(3)、实时数据监测：实时显示各种监测数据及系统运行时各部分的运行状态；（4）、远程控制：控制远程设备标定等功能，单烟尘系统无控制项，设置维护状态等。
(5)、报表查询：可以查询：1分钟数据、5分钟数据、30分钟数据；日统计报表；月统计报表；年统计报表和系统日志报表。
第二章 CEMS远程监测系统使用1．系统1.1 用户登录1．1．1 启动软件两种方法启动软件：系统启动后自动运行此系统。
点击桌面上的标有“CEMS监测系统”图标。
1．1．2 登录系统运行后自动填补数据，如果系统停运了几天再启动系统，自动填补数据会让你等待一段时间，数据填补完后进入满屏界面，如果想操作，可以按ESC键，屏幕自动缩小，显示供用户操作的菜单标题，此时，您除了可以查询报表外，其他什么都不能操作，因为还没有登录。
从系统－>登录系统进入，便会出现以下画面。
从操作员的列表框中选择自己的登录名字，输入秘密就可以进入系统，密码区分大小写，如果密码输入出错提示错误。
系统有两种身份，系统管理员和普通操作员，普通操作员登录后，只能做简单操作，如报表查询，图形设置等，而系统的关键信息，如通讯参数设置，监测参数地址设置等只有管理员才能设置。
登录后界面如下：状态显示区：显示监测参数的实时状态，如：烟尘的故障、掉电、标定等状态，当系统监测到状态时立刻以红色字体显示。
实时曲线图：以不同颜色显示各种监测参数的曲线趋势图，监测参数的颜色、趋势图颜色及x 、y 坐标在设置菜单里可以设置。
实时数据显示区间：显示每个监测参数的实时数据，可以根据他的颜色判断曲线图中的每条曲线是哪个监测项目。
历史数据显示区：以倒序顺序显示最近60条历史记录。
菜单状态显示区实时曲线图实时数据显示区历史数据显示区1．1．3 注意事项a.不同身份有不同操作权力。
b.密码区分大小写。
1.2注销用户1．2．1 进入界面从系统－>注销用户进入选择【否】将不注销，选择【是】返回登录界面，操作见“1.1用户登录”。
1．2．2 注意事项此功能一般用于操作人员交接班时或者用户更换权限级别时候使用，每注销登录一次，以后用户的操作都记录在该登录人员帐下。
2．设置2.1 系统参数设置2．1．1 进入从设置－>系统参数设置进入。
图形参数：轴坐标：设置x、y轴坐标，x轴表示时间范围，y轴坐标表示监测项目数据值范围。
颜色及域宽：设置曲线图的背景、轴、网格颜色，字体等。
通讯参数：设置串口的：端口、波特率、数据位、校验位、停止位。
设置完后单击【确定】即可生效，按【取消】取消刚才设置。
2．1．2注意事项通讯参数不要轻易改动，通讯参数设置必须符合采集仪器允许范围。
2.1.3 其他参数烟囱个数：填写烟囱的实际个数，请安装正确的烟囱数目填写。
烟囱切换周期：指一拖多烟囱测量时，当分析仪切换测量时，会有几分钟时间数据是无效的，就是‘烟囱切换周期’，在这段时间烟囱的测量值系统自动用最近历史平均值填补。
蠕动泵地址：指PLC存放蠕动泵切换周期的地址。
蠕动泵切换周期：PLC中控制下发蠕动泵运行指令的周期。
反吹地址：指PLC存放反吹周期的地址。
反吹周期：PLC中下发采样反吹运行指令的周期。
反吹持续地址：指PLC存放反吹持续地址。
反吹持续周期：下发反吹持续周期的PLC地址。
【下发PLC】按钮：单击它即可把相应的设置下发PLC，同时提示下发结果正确否。
表示状态的位寄存器地址：存放下发指令位的PLC地址寄存器代号。
表示阀指令的位寄存器：上位机下发指令的PLC地址寄存器代号。
数据基地址：模拟量对应的PLC开始地址数据长度：每个烟囱对应的PLC R寄存器地址长度。
启用调试模式：选择此项监视画面将以5秒中平率刷新数据，此功能专供调试人员调试时实时监视数据用的，正常情况下只有状态栏使5秒刷新，其他数据是一分钟平均值。
程序重新启动后，自动退出调试模式。
注释：其他参数设置是厂家设置的关键信息，请不要随便改动。
2.2 监测参数设置2．2．1 进入界面从设置－>监测参数设置进入烟囱参数：左边树形结构显示烟囱和烟囱对应的监测参数，点击“新烟囱1”，右边显示烟囱的基本信息：烟囱编号：每增加一个烟囱，烟囱自动增加编号，不可更改。
烟囱名：烟囱的解析名字。
基本参数设置：烟囱的级基本参数：面积、当地大气压、皮托管系数、烟气浓度、速度场系数、过量空气系数，氧气含量等，这些参数必须设置，因为有的监测参数（如流量）需要要根据他们来计算得出结果，当没有氧气监测设备时，要选择【手工设置】并填写氧气含量，相反则去掉，烟气湿度使用同氧气含量类似。
监测参数设置：监测项目：选择左边树形结构显示烟囱下面的监测项目（如SO2），右边明显里显示他的参数设置：监测项类型，就是选择的项目，如果想改成其他项目，单击下拉框选择。
项目单位：参数单位，系统自动设置，无需修改。
允许切换测量：指一台采样切换测量多个烟囱/烟道时，被循环测量的参数，如so2分析仪可能在两个烟囱分时切换测量，故要在两个烟囱的此处都选择。
显示设置：允许在状态栏中显示：选中后该参数在状态栏中显示实时状态，否则不显示。
允许在曲线图中显示：选中后该参数将在曲线图中显示其历史趋势图，否则不显示。
显示颜色：指该项目在曲线图中以什么颜色显示曲线。
报警设置：下限：参数报警的下限值，低于此值将报警。
上限：参数报警的上限值，超过此值将报警。
报警颜色：报警的显示颜色。
状态设置：共有五种状态：校准、故障、掉电、维护、超限，每个状态只有选中（打勾）才会在状态栏中显示实时状态，后面是对应的通道号（维护和超限没有）。
控制：零点标定：设置零点标定是否起作用和通道号设置，有的参数（如SO2，N2等）需要零点标定，故需选择（打勾）起作用并设置通道号，其他参数（如流速，流量等）没有零点标定的，则不要打勾选择。
量程标定:同上。
自动标定：有的参数需要自动标定（如So2），则需要在“自动校准”上打勾，然后设置每周执行的平率，中间用分号隔开，如“1;3;5”表示每周1、周3、周五执行。
然后进行通道号和自动校准时间，格式为**.**,如;09:05,表示上位9点5分自动执行自动标定（注意小时和分钟都是两位，中间是时间分割号，不要有空格）。
标准值：是量程标定时的比较值。
零点切换时间：自动标定时，零点标定接近0的时间，用来计算零点偏移和精度的。
量程切换时间：自动标定时，量程的切换时间（从零点切换算起），用来计算量程偏差和精度的。
如果自动标定中不需要计算零点和量程偏移，请把零点切换时间和量程切换时间设置为0（缺省）如果没有自动标定的参数（如流速，静压等）则不要在“选择每日自动校准”上打勾。
允许数据输入参数：打勾后下面的寄存器地址等可以设置。
寄存器地址：指参数对应的PLC地址，如SO2 是R14，则设置14。
量程范围：低量程和高量程是线性化的两个参数，必须正确设置。
校准参数设置：校准公式：y＝ax＋b，可以把测量值再次线性化，实现误差纠正。
注意事项：有些参数是一些关键信息（如对应PLC寄存器地址、线性化参数等），修改后可能会出现不可预料的结果，请不要随意改动各种参数设置，【新建】：单击弹出菜单：增加一个烟囱：选择“增加一个烟囱”，就会在图中增加一个烟尘，然后可以选择“增加一个监测点”即可增加对应的监测项目。
增加一个监测点：先选择烟尘，然后选择“增加一个监测参数”，在该烟囱下自动增加一个项目，缺省是So2，你可以通过右边的“监测项目类型”该成不同项目，同时设置其各种参数，同上。
【删除】按钮删除监测项目：先选择烟囱，然后选择欲删除的一个监测项目，单击【删除】弹出界面：选择【是】删除该项目，【否】则取消删除。
删除烟囱：先选择欲删除的烟囱，然后单击【删除】，同上。
【保存】按钮：所有增加或者修改的设置必须保存才生效，单击【保存】后弹出界面：选择【是】，系统修改设置，重新初始化系统；选择【否】则取消所以设置。
2．2．2注意事项：a.只有系统管理员可以设置此模块。
b.很多参数都是系统的重要部分，请不要随意修改或删除，如果无意中修改了设置，请在保存提示时选择【否】，忽略所做的改动。
