化工仪表图形符号
字符
第一位字母
被测变量
修饰词
后继字母
读出功能
输出功能
修饰词
A
分析
报警
B
火焰、烧嘴
供选用
供选用
供选用
C
电导率
控制
D
密度
差
E
电压（电动势）
检测元件
F
流量
比率（比值）
G 气体（有毒、可燃）
视镜、观察
H
手动
高
I
电流
比（分数）
指示
J
功率
扫描
K
时间、时间程序
变化速率
操作器
L
物位
灯
低
M
水分或湿度
瞬动
化工仪表图形符号详解
1、仪表位号组成 在检测、控制系统中，构成一个回路的每个仪表 （或元件）都应有自己的仪表位号。仪表位号由字母 代号组合和回路编号两部分组成。 示例：T RC-1 01
序号（一般用二位数字，也可以用三位） 工序或车间代号（可以一位，也可以用二位数字） 功能字母代号（记录调节） 被测变量字母代号（温度）
TAL
SP
PIC 120
6、液位高度指示灯
LLH 114A
设备
LLL 114C
LLM 114B
8、带集中指示、操作器 的就地压力控制系统
9、带压力和温度补偿的 流量记录控制系统
PIK 121
FT 120
PT 124 FY 120
TT 125
PC 121
FIC 120
FR
吹气或冲洗装置
控制阀体图形符号、风门图形符号
截止阀
角阀
三通阀
四通阀
球阀
蝶阀
隔膜阀
闸阀
风 门 或 百 叶 窗
执行机构图形符号1
带弹簧的 薄膜执行电动执行机构
数字执行机构
电磁执行机构
活塞执行机构单作用
活塞执行机构双作用
执行机构图形符号2
带手轮的气动 薄膜执行机构
带气动阀门定位器的 气动薄膜执行机构
带电气阀门定位器的 气动薄膜执行机构
S
S
R
R
带人工复位装置的执行机构 （以电磁执行机构为例）
带远程复位装置的执行机构 （以电磁执行机构为例）
被测变量和仪表功能的字母代号
第一位字母
被测变量 修饰词 读出功能
后继字母
输出功能 修饰词
A C
E
分析 电导率
电压(电动势)
报警 控制
序号（一般用二位数字，也可以用三位） 工序或车间代号（可以一位，也可以用二位数字） 功能字母代号（记录调节） 被测变量字母代号（温度）
TAL
SP
PIC 120
6、液位高度指示灯
LLH 114A
设备
LLL 114C
LLM 114B
8、带集中指示、操作器 的就地压力控制系统
9、带压力和温度补偿的 流量记录控制系统
PIK 121
FT 120
PT 124 FY 120
TT 125
PC 121
FIC 120
FR
吹气或冲洗装置
控制阀体图形符号、风门图形符号
截止阀
角阀
三通阀
四通阀
球阀
蝶阀
隔膜阀
闸阀
风 门 或 百 叶 窗
执行机构图形符号1
带弹簧的 薄膜执行电动执行机构
数字执行机构
电磁执行机构
活塞执行机构单作用
活塞执行机构双作用
执行机构图形符号2
带手轮的气动 薄膜执行机构
带气动阀门定位器的 气动薄膜执行机构
带电气阀门定位器的 气动薄膜执行机构
S
S
R
R
带人工复位装置的执行机构 （以电磁执行机构为例）
带远程复位装置的执行机构 （以电磁执行机构为例）
被测变量和仪表功能的字母代号
第一位字母
被测变量 修饰词 读出功能
后继字母
输出功能 修饰词
A C
E
分析 电导率
电压(电动势)
报警 控制
化工仪表图形符号详解
3、仪表图形符号
~是直径为12mm（或10mm）的细实线圆圈。 仪表位号的字母或阿拉伯数字较多，圆圈内
不能容纳时，可以断开。
处理两个或多个变量，或处理一个变量但有 多个功能的复式仪表，可用相切的仪表圆圈表示。
当两个测量点引到一台复式仪表上，而两个 测量点在图纸上距离较远或不在同一张图纸上， 则分别用两个相切的实线圆圈和虚线圆圈表示。
FE 20
流量喷嘴
其他仪表或功能图形符号2
KI 26
时钟
指示灯
R 复位装置
P 吹气或冲洗装置
I 一般的联锁逻辑
隔膜隔离
University of Shanghai for Science and Technology
控制阀体图形符号、风门图形符号
截止阀
角阀
三通阀
四通阀
球阀
蝶阀
隔膜阀
闸阀
风门或百叶窗
被测变量和仪表功能的字母代号
第一位字母
后继字母
被测变量
修饰词
A
分析
C
电导率
E
电压(电动势)
读出功能 报警
检测元件
输出功能 控制
F
流量
比(分数)
H
手动
I
电流
指示
K 时间、时间程序 变化速率
L
物位
灯
M
水分或湿度 瞬动
操作器 低
中、中间
P
压力、真空
连接点、测试点
Q
流量
积算、累计
R
核辐射
记录
USniversity o速f S度han、gh频ai 率for Science安an全d Technology
T
仪表图形符号PPT课件
修饰词 高
10
被测变量及仪表功能字母组合示例（以流量为例）
控制器： FRC-流量记录调节； FIC-流量指示调节
读出仪表： FR-流量记录； FI-流量指示
开关和报警装置：FSH-流量高报警 FSL-流量低报警 FSHL-流量高低组合报警
变送器：FRT-流量记录变送； FIT-流量指示变送； FT-流量变送 检测元件：FE-流量检测 测试点：FP-流量测试点 最终执行元件：FV-流量执行元件
当一台仪表由两个或多个回路共用时，应标注各回路的 仪表位号，如一台双笔记录仪： 记录流量和压力时： FR-121/PR-131 记录两个回路的流量时：FR-101/FR-102 或 FR-101/102
13
3、带控制点流程图和仪表系统图上表示方法
仪表位号表示方法： 字母代号填写在圆圈上半圈中； 回路编号填写在圆圈下半圈中。
国家行业标准HG20505-92
《过程检测和控制系统用文字代号和图形符号》 一、图形符号
1、测量点 测量点（包括检出元件）是过程设备或管道符号引到
仪表圆圈的连接引线的起点，一般无特定的图形符号。
若测量点位于设备中， 要标出测量点的位置：
测量点
d=2㎜
1
2、连接线图形符号
仪表圆圈与过程测量点的连接引线，通用的仪表 信号线和能源线的符号是细实线。
TRC 101
集中仪表盘面安装仪表 （中间有一横）
TI 101
就地安装仪表 （中间没有一横）
根据图形符号、文字代号以及仪表位号 表示方法，可以绘制仪表系统图。
14
带控制点流程图例
1、流量记录、开关、报警
FT
FRSA
FT
114
114
仪表图形符号ppt课件
可编辑课件PPT
13
3、带控制点流程图和仪表系统图上表示方法
仪表位号表示方法： 字母代号填写在圆圈上半圈中； 回路编号填写在圆圈下半圈中。
TRC 101
集中仪表盘面安装仪表 （中间有一横）
TI 101
就地安装仪表 （中间没有一横）
根据图形符号、文字代号以及仪表位号
表示方法，可以绘制仪表系统图。
可编辑课件PPT
FE
FE
FE
20
20
FC 19
流量控制器
旋涡传感器
可编辑课件PPT
流量喷嘴
5
其他仪表或功能图形符号2
KI 26
时钟
指示灯
R 复位装置
P 吹气或冲洗装置
I 一般的联锁逻辑
隔膜隔离
可编辑课件PPT
6
控制阀体图形符号、风门图形符号
截止阀
角阀
三通阀
四通阀
球阀
蝶阀
隔膜阀
闸阀
风 门可编辑或课件百PPT 叶 窗
7
执行机构图形符号1
带弹簧的 薄膜执行机构
不带弹簧的 薄膜执行机构
M
电动执行机构
D
数字执行机构
S
电磁执行机构
活塞执行机构单作用
活塞执行机构双作用
可编辑课件PPT
8
执行机构图形符号2
带手轮的气动 薄膜执行机构
带气动阀门定位器的 带电气阀门定位器的 气动薄膜执行机构 气动薄膜执行机构
S R
S R
带人工复位装置的执行机构 （以电磁执行机构为例）
14
带控制点流程图例
1、流量记录、开关、报警
FT
FRSA
FT
114
化工仪表图形符号详解ppt课件
国家行业标准HG20505-92
《过程检测和控制系统用文字代号和图形符号》
一、图形符号

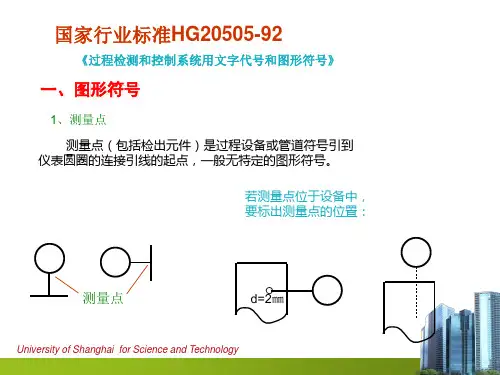

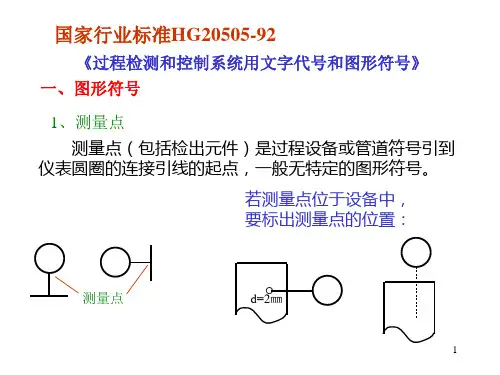

1、测量点 测量点（包括检出元件）是过程设备或管道符号引到 仪表圆圈的连接引线的起点，一般无特定的图形符号。 若测量点位于设备中， 要标出测量点的位置：
测量点
d=2㎜
1
2、连接线图形符号ห้องสมุดไป่ตู้
仪表圆圈与过程测量点的连接引线，通用的仪表 信号线和能源线的符号是细实线。
13
3、带控制点流程图和仪表系统图上表示方法
仪表位号表示方法： 字母代号填写在圆圈上半圈中； 回路编号填写在圆圈下半圈中。
TRC 101 TI 101
集中仪表盘面安装仪表 （中间有一横）
就地安装仪表 （中间没有一横）
根据图形符号、文字代号以及仪表位号 表示方法，可以绘制仪表系统图。
14
带控制点流程图例
控制器： FRC-流量记录调节； FIC-流量指示调节
读出仪表： FR-流量记录；
FI-流量指示
开关和报警装置：FSH-流量高报警 FSL-流量低报警 FSHL-流量高低组合报警 变送器：FRT-流量记录变送； FIT-流量指示变送； FT-流量变送 检测元件：FE-流量检测 测试点：FP-流量测试点
E
分析 电导率
电压(电动势)
报警 控制
检测元件
F
H I K L M P Q R S T
流量
手动 电流 时间、时间程序 物位 水分或湿度 压力、真空 流量 核辐射 速度、频率 温度
比(分数)
高 指示 变化速率 灯 瞬动
连接点、测试点
操作器 低 中、中间
积算、累计
记录
安全 开关、联锁 传送
《过程检测和控制系统用文字代号和图形符号》
一、图形符号
1、测量点 测量点（包括检出元件）是过程设备或管道符号引到 仪表圆圈的连接引线的起点，一般无特定的图形符号。 若测量点位于设备中， 要标出测量点的位置：
测量点
d=2㎜
1
2、连接线图形符号ห้องสมุดไป่ตู้
仪表圆圈与过程测量点的连接引线，通用的仪表 信号线和能源线的符号是细实线。
13
3、带控制点流程图和仪表系统图上表示方法
仪表位号表示方法： 字母代号填写在圆圈上半圈中； 回路编号填写在圆圈下半圈中。
TRC 101 TI 101
集中仪表盘面安装仪表 （中间有一横）
就地安装仪表 （中间没有一横）
根据图形符号、文字代号以及仪表位号 表示方法，可以绘制仪表系统图。
14
带控制点流程图例
控制器： FRC-流量记录调节； FIC-流量指示调节
读出仪表： FR-流量记录；
FI-流量指示
开关和报警装置：FSH-流量高报警 FSL-流量低报警 FSHL-流量高低组合报警 变送器：FRT-流量记录变送； FIT-流量指示变送； FT-流量变送 检测元件：FE-流量检测 测试点：FP-流量测试点
E
分析 电导率
电压(电动势)
报警 控制
检测元件
F
H I K L M P Q R S T
流量
手动 电流 时间、时间程序 物位 水分或湿度 压力、真空 流量 核辐射 速度、频率 温度
比(分数)
高 指示 变化速率 灯 瞬动
连接点、测试点
操作器 低 中、中间
积算、累计
记录
安全 开关、联锁 传送
《仪表图形符号》课件
设计人员：需要了解仪表图 形符号的设计原则和规范
研究人员：需要了解仪表图 形符号的发展趋势和前沿技
术
课件结构
引言：介 绍《仪表 图形符号》 的重要性 和意义
仪表图形 符号概述： 介绍仪表 图形符号 的定义、 分类和特 点
仪表图形 符号的应 用：介绍 仪表图形 符号在工 业、建筑、 交通等领 域的应用
感谢您的观看
汇报人：
液位计：测量液体的液位， 如油罐、水箱等
流量计：测量气体或液体的 流量，如流量计、水表等
温度计：测量气体或液体的 温度，如温度计、热电偶等
密度计：测量气体或液体的 密度，如密度计、比重计等
显示仪表应用实例
汽车仪表盘：显示车速、油量、 水温等信息
温度计：显示室内外温度
血压计：显示血压值
电子秤：显示体重信息
流量表图形向
符号颜色：通常为 蓝色或绿色
符号含义：表示流 量大小或方向
符号应用：广泛应 用于各种仪表和设 备中，如流量计、 水表、气表等
物位仪表图形符号
流量计：显示液体或气 体的流量
压力计：显示液体或气 体的压力
电导率计：显示液体或 气体的电导率
浊度计：显示液体或气 体的浊度
课件目的
介绍仪表图形 符号的基本概
念和分类
讲解仪表图形 符号的应用场 景和注意事项
提高学员对仪 表图形符号的 理解和识别能
力
培养学员在实 际工作中正确 使用仪表图形
符号的能力
适用人群
工程师：需要了解仪表图形 符号的应用场景和功能
学生：需要了解仪表图形符 号的基础知识和应用
教师：需要了解仪表图形符 号的教学方法和技巧
粘度计：显示液体或气 体的粘度
化工仪表图形符详解
国家行业标准HG20505-92
《过程检测和控制系统用文字代号和图形符号》 一、图形符号
1、测量点 测量点包括检出元件是过程设备或管道符号引到
仪表圆圈的连接引线的起点;一般无特定的图形符号&
若测量点位于设备中; 要标出测量点的位置：
测量点
d=2㎜
2、连接线图形符号
仪表圆圈与过程测量点的连接引线;通用的仪表 信号线和能源线的符号是细实线&
电压电动势
修饰词
读出功能 报警
检测元件
输出功能 控制
F
流量
比分数
H
手动
I
电流
指示
K 时间、时间程序 变化速率
L
物位
灯
M 水分或湿度 瞬动
操作器 低
中、中间
P
压力、真空
连接点、测试点
Q
流量
积算、累计R核源自射记录S 速度、频率 安全
T
温度
开关、联锁 传送
修饰词 高
被测变量及仪表功能字母组合示例以流量为例
12或10mm
12或10mm
其他仪表或功能图形符号1
FE 4
流量检测元件的通用符号
～ FE
4
~
超声流量计
FE 5
差压式指示流量计 法兰或角接取压孔板
FI 17
转子流量计
～ FE
18
M 电磁流量计
FT 21
流量元件和变送器为一体
FE
FC 19
流量控制器
FE 20
旋涡传感器
FE 20
流量喷嘴
其他仪表或功能图形符号2
处理两个或多个变量;或处理一个变量但有 多个功能的复式仪表;可用相切的仪表圆圈表示&
《过程检测和控制系统用文字代号和图形符号》 一、图形符号
1、测量点 测量点包括检出元件是过程设备或管道符号引到
仪表圆圈的连接引线的起点;一般无特定的图形符号&
若测量点位于设备中; 要标出测量点的位置：
测量点
d=2㎜
2、连接线图形符号
仪表圆圈与过程测量点的连接引线;通用的仪表 信号线和能源线的符号是细实线&
电压电动势
修饰词
读出功能 报警
检测元件
输出功能 控制
F
流量
比分数
H
手动
I
电流
指示
K 时间、时间程序 变化速率
L
物位
灯
M 水分或湿度 瞬动
操作器 低
中、中间
P
压力、真空
连接点、测试点
Q
流量
积算、累计R核源自射记录S 速度、频率 安全
T
温度
开关、联锁 传送
修饰词 高
被测变量及仪表功能字母组合示例以流量为例
12或10mm
12或10mm
其他仪表或功能图形符号1
FE 4
流量检测元件的通用符号
～ FE
4
~
超声流量计
FE 5
差压式指示流量计 法兰或角接取压孔板
FI 17
转子流量计
～ FE
18
M 电磁流量计
FT 21
流量元件和变送器为一体
FE
FC 19
流量控制器
FE 20
旋涡传感器
FE 20
流量喷嘴
其他仪表或功能图形符号2
处理两个或多个变量;或处理一个变量但有 多个功能的复式仪表;可用相切的仪表圆圈表示&
化工仪表图形符号详解
12或10mm其他仪表或功能图形符号1fc19fe流量控制器fe4流量检测元件的通用符号fe5差压式指示流量计法兰或角接取压孔板fi17转子流量计流量元件和变送器为一体ft21fe20旋涡传感器fe4超声流量计电磁流量计fe18m流量喷嘴fe20其他仪表或功能图形符号2ki26时钟指示灯r复位装置p吹气或冲洗装置i一般的联锁逻辑隔膜隔离控制阀体图形符号风门图形符号四通阀截止阀角阀三通阀球阀蝶阀闸阀风门或百叶窗隔膜阀执行机构图形符号1带弹簧的薄膜执行机构不带弹簧的薄膜执行机构m电动执行机构d数字执行机构s电磁执行机构活塞执行机构单作用活塞执行机构双作用执行机构图形符号2带手轮的气动薄膜执行机构带气动阀门定位器的气动薄膜执行机构带电气阀门定位器的气动薄膜执行机构带人工复位装置的执行机构以电磁执行机构为例srsr带远程复位装置的执行机构以电磁执行机构为例被测变量和仪表功能的字母代号第一位字母后继字母被测变量修饰词读出功能输出功能修饰词a分析报警c电导率控制e电压电动势检测元件f流量比分数h手动高i电流指示k时间时间程序变化速率操作器l物位灯低m水分或湿度瞬动中中间p压力真空连接点测试点q流量积算累计s速度频率安全开关联锁t温度传送r核辐射记录被测变量及仪表功能字母组合示例以流量为例控制器
流量
手动 电流 时间、时间程序 物位 水分或湿度
比(分数)
高 指示 变化速率 灯 瞬动 操作器 低 中、中间
压力、真空 连接点、测试点 流量 积算、累计 核辐射 记录 速度、频率 安全 开关、联锁 温度 传送
被测变量及仪表功能字母组合示例（以流量为例）
控制器： FRC-流量记录调节； FIC-流量指示调节
吹气或冲洗装置
控制阀体图形符号、风门图形符号
截止阀
角阀
三通阀
流量
手动 电流 时间、时间程序 物位 水分或湿度
比(分数)
高 指示 变化速率 灯 瞬动 操作器 低 中、中间
压力、真空 连接点、测试点 流量 积算、累计 核辐射 记录 速度、频率 安全 开关、联锁 温度 传送
被测变量及仪表功能字母组合示例（以流量为例）
控制器： FRC-流量记录调节； FIC-流量指示调节
吹气或冲洗装置
控制阀体图形符号、风门图形符号
截止阀
角阀
三通阀
化工仪表图形符号详解ppt课件
12
2、分类与编号
仪表位号按被测变量进行分类，即同一个装置（或工段） 的相同被测变量的仪表位号中数字编号是连续的，但允许中 间有空号；不同被测变量的仪表位号不能连续编号。 如果同一个仪表回路中有两个以上具有相同功能的仪表， 可用仪表位号后附加尾缀（大写英文字母）加以区别，如： PT-202A，PT-202B； PV-201A，PV-201B 当一台仪表由两个或多个回路共用时，应标注各回路的 仪表位号，如一台双笔记录仪： 记录流量和压力时： FR-121/PR-131 记录两个回路的流量时：FR-101/FR-102 或 FR-101/102
I 一般的联锁逻辑 隔膜隔离
吹气或冲洗装置
6
控制阀体图形符号、风门图形符号
截止阀
角阀
三通阀
四通阀
球阀
蝶阀
隔膜阀
闸阀
风 门 或 百 叶 窗
7
执行机构图形符号1
带弹簧的 薄膜S
电动执行机构
数字执行机构
电磁执行机构
活塞执行机构单作用
活塞执行机构双作用
8
执行机构图形符号2
国家行业标准HG20505-92
《过程检测和控制系统用文字代号和图形符号》
一、图形符号
1、测量点 测量点（包括检出元件）是过程设备或管道符号引到 仪表圆圈的连接引线的起点，一般无特定的图形符号。 若测量点位于设备中， 要标出测量点的位置：
测量点
d=2㎜
1
2、连接线图形符号
仪表圆圈与过程测量点的连接引线，通用的仪表 信号线和能源线的符号是细实线。
1、流量记录、开关、报警
FR 114 FT 114 FRSA 114 FT 114 FS 114 FAL 114
化工仪表图形符号详解
带电气阀门定位器的 气动薄膜执行机构
S
S
R
R
带人工复位装置的执行机构 （以电磁执行机构为例）
带远程复位装置的执行机构 （以电磁执行机构为例）
被测变量和仪表功能的字母代号
第一位字母
被测变量 修饰词 读出功能
后继字母
输出功能 修饰词
A C
E
分析 电导率
电压(电动势)
报警 控制
检测元件
F
H I K L M P Q R S T
流量
手动 电流 时间、时间程序 物位 水分或湿度
比(分数)
高 指示 变化速率 灯 瞬动 操作器 低 中、中间
压力、真空 连接点、测试点 流量 积算、累计 核辐射 记录 速度、频率 安全 开关、联锁 温度 传送
被测变量及仪表功能字母组合示例（以流量为例）
控制器： FRC-流量记录调节； FIC-流量指示调节
国家行业标准HG20505-92
《过程检测和控制系统用文字代号和图形符号》
一、图形符号
1、测量点 测量点（包括检出元件）是过程设备或管道符号引到 仪表圆圈的连接引线的起点，一般无特定的图形符号。 若测量点位于设备中， 要标出测量点的位置：
测量点
d=2㎜
2、连接线图形符号
仪表圆圈与过程测量点的连接引线，通用的仪表 信号线和能源线的符号是细实线。
当两个测量点引到一台复式仪表上，而两个 测量点在图纸上距离较远或不在同一张图纸上， 则分别用两个相切的实线圆圈和虚线圆圈表示。
测量点A 测量点B
集散控制系统仪表图形符号
12或10mm
一个部件的计算机 功能图形符号：
内部连接的可编程逻辑 控制器功能图形符号：
12或10mm 12或10mm
化工仪表图形符号详解
2、分类与编号
仪表位号按被测变量进行分类，即同一个装置（或工段） 的相同被测变量的仪表位号中数字编号是连续的，但允许中 间有空号；不同被测变量的仪表位号不能连续编号。 如果同一个仪表回路中有两个以上具有相同功能的仪表， 可用仪表位号后附加尾缀（大写英文字母）加以区别，如： PT-202A，PT-202B； PV-201A，PV-201B 当一台仪表由两个或多个回路共用时，应标注各回路的 仪表位号，如一台双笔记录仪： 记录流量和压力时： FR-121/PR-131 记录两个回路的流量时：FR-101/FR-102 或 FR-101/102
读出仪表： FR-流量记录；
FI-流量指示
开关和报警装置：FSH-流量高报警 FSL-流量低报警 FSHL-流量高低组合报警 变送器：FRT-流量记录变送； FIT-流量指示变送； FT-流量变送 检测元件：FE-流量检测 测试点：FP-流量测试点
最终执行元件：FV-流量执行元件
仪表位号的表示方法
1、仪表位号组成 在检测、控制系统中，构成一个回路的每个仪表 （或元件）都应有自己的仪表位号。仪表位号由字母 代号组合和回路编号两部分组成。 示例：T RC-1 01
序号（一般用二位数字，也可以用三位） 工序或车间代号（可以一位，也可以用二位数字） 功能字母代号（记录调节） 被测变量字母代号（温度）
国家行业标准HG20505-92
《过程检测和控制系统用文字代号和图形符号》
一、图形符号
1、测量点 测量点（包括检出元件）是过程设备或管道符号引到 仪表圆圈的连接引线的起点，一般无特定的图形符号。 若测量点位于设备中， 要标出测量点的位置：
测量点
d=2㎜
2、连接线图形符号
仪表圆圈与过程测量点的连接引线，通用的仪表 信号线和能源线的符号是细实线。
