光交接箱施工规范图文稿

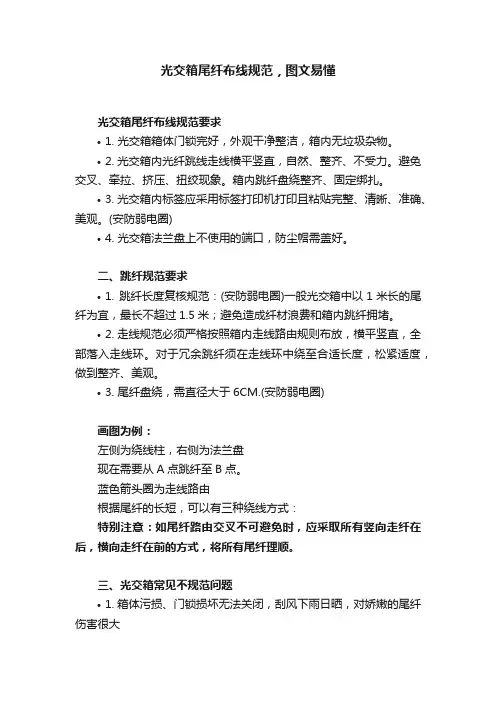

光交箱尾纤布线规范，图文易懂
光交箱尾纤布线规范，图文易懂
光交箱尾纤布线规范要求
•1. 光交箱箱体门锁完好，外观干净整洁，箱内无垃圾杂物。
•2. 光交箱内光纤跳线走线横平竖直，自然、整齐、不受力。
避免交叉、牵拉、挤压、扭绞现象。
箱内跳纤盘绕整齐、固定绑扎。
•3. 光交箱内标签应采用标签打印机打印且粘贴完整、清晰、准确、美观。
(安防弱电圈)
•4. 光交箱法兰盘上不使用的端口，防尘帽需盖好。
二、跳纤规范要求
•1. 跳纤长度复核规范：(安防弱电圈)一般光交箱中以1米长的尾纤为宜，最长不超过1.5米；避免造成纤材浪费和箱内跳纤拥堵。
•2. 走线规范必须严格按照箱内走线路由规则布放，横平竖直，全部落入走线环。
对于冗余跳纤须在走线环中绕至合适长度，松紧适度，做到整齐、美观。
•3. 尾纤盘绕，需直径大于6CM.(安防弱电圈)
画图为例：
左侧为绕线柱，右侧为法兰盘
现在需要从A点跳纤至B点。
蓝色箭头圈为走线路由
根据尾纤的长短，可以有三种绕线方式：
特别注意：如尾纤路由交叉不可避免时，应采取所有竖向走纤在后，横向走纤在前的方式，将所有尾纤理顺。
三、光交箱常见不规范问题
•1. 箱体污损、门锁损坏无法关闭，刮风下雨日晒，对娇嫩的尾纤伤害很大
•2. 法兰盘防尘帽缺失(安防弱电圈)
•3. 跳纤交叉：横竖交叉布放，尾纤凌乱，容易发生缠绕•4. 跳纤没有捆扎固定，垂坠散落。
光交箱基座施工规范方案
光交箱基座施工规范方案
光交箱基座施工规范方案
光交箱基座及其连接管网相关技术要求规范如下：
一、光交箱基座：光交箱基座采用#100水泥砂浆砖砌体构建，其厚度为120cm；内壁采用1:2.5水泥砂浆抹面，其厚度为2cm；方框中心留进线孔，进线孔厚度、宽度根据光交箱长度调整，深度为40cm；制作完成后用黄沙水泥全部粉刷一遍，呆干透后安装距离钻孔安装即可。
如下图所示：
挖掘道路位置平面示意图
光交箱基座地表部分需高于地面30cm，膨胀螺栓应高于光交箱基座8.5cm，其图例中字母标示分别为：A——光交箱宽带；B——光交箱厚度；C——基座进线孔宽度；D——基座进线孔厚度；E——前后固定螺栓中心距离；F——左右固定螺栓中心距离。
使用字母标示中A、B、C、D、E、F为通用符号，其尺寸大小应该根据光交箱实际大小做调整，其余尺寸不变；电信光交箱型号其相应规格尺寸如下：
光缆交接箱——1460*760*620（高x宽x厚）。
光交接箱、光网络箱和光分纤箱安装要点图片
横头标签 打印粘贴 规范
适配器防 尘帽完整
跳纤整齐、 标签打印 粘贴规范
光交接箱、 光网络箱正 面红字喷写 编号
光缆挂 牌规范 封堵良 好
箱体固定牢固， 水泥底座，地下 ≥30厘米，高于 地面30厘米
面板图打 印粘贴牢 固
加强芯固定牢固、 交接箱接地良好， 使用钢制卡箍固定 光缆
光缆布放整齐、 挂牌、预留满 足分纤箱放到 地面接续要求
进缆空封 堵良好
加强芯固定 牢固、使用 钢制卡箍固 定光缆
皮线光缆 入口不得 占用
皮线光缆固定 处不得阻挡 横头标签完整
用户房间号标 识清晰
面板图打 印粘贴牢 固
分纤箱正面 面板红字喷 写编号
皮线光缆入 口不得占用 或阻挡
纤芯成端顺 序，从跳纤 侧看尾纤 整齐
分光器标 签规范、 固定牢固
皮线光缆非 成端模式的 应预留冷接 子固定位置
光交箱基座施工规范方案
光交箱基座施工规范方案
光交箱基座及其连接管网相关技术要求规范如下：
一、光交箱基座：光交箱基座采用#100水泥砂浆砖砌体构建，其厚度为120cm；内壁采用1:2.5水泥砂浆抹面，其厚度为2cm；方框中心留进线孔，进线孔厚度、宽度根据光交箱长度调整，深度为40cm；制作完成后用黄沙水泥全部粉刷一遍，呆干透后安装距离钻孔安装即可。
如下图所示：
挖掘道路位置平面示意图
交警
部门
意见
科室
意见
分管
领导
批示
主要
领导
批示
光交箱基座地表部分需高于地面30cm，膨胀螺栓应高于光交箱基座8.5cm，其图例中字母标示分别为：A——光交箱宽带；B——光交箱厚度；C——基座进线孔宽度；D——基座进线孔厚度；E——前后固定螺栓中心距离；F——左右固定螺栓中心距离。
使用字母标示中A、B、C、D、E、F为通用符号，其尺寸大小应该根据光交箱实际大小做调整，其余尺寸不变；电信光交箱型号其相应规格尺寸如下：
光缆交接箱——1460*760*620（高x宽x厚）。
光交箱基座施工规范方案
光交箱基座施工规范方案
光交箱基座及其连接管网相关技术要求规范如下：
一、光交箱基座：光交箱基座采用#100水泥砂浆砖砌体构建，其厚度为120cm;内壁采用1:水泥砂浆抹面，其厚度为2cm;方框中心留进线孔，进线孔厚度、宽度根据光交箱长度调整，深度为40cm;制
作完成后用黄沙水泥全部粉刷一遍，呆干透后安装距离钻孔安装即可。
如下图所示：
挖掘道路位置平面示意图
交警
部门
意见
科室
意见
分管
领导
批示
主要
领导
批示
光交箱基座地表部分需高于地面30cm,膨胀螺栓应高于光交箱基座，其图例中字母标示分别为：A ------- 光交箱宽带；B ---- 光交箱厚度；C――基座进线孔宽度；D――基座进线孔厚度；E前后固定螺栓中心距离；F——左右固定螺栓中心距离。
使用字母标示中A、B、C、D、E、F为通用符号，其尺寸大小应该根据光交箱实际大小做调整，其余尺寸不变；电信光交箱型号其相应规格尺寸如下：
光缆交接箱一一1460*760*620 （高x宽x厚）。
宽带施工规范图解
（二）光分纤箱及通道
2.1 光分箱选址
光缆固定开剥 装置 光缆熔纤盘
光分箱墙体及位置选择
户内安装要求箱/框底部距 地面高度宜为1.2m～2.5m； 蝶形缆固 户外安装要求箱/框底部距 定装置 地面高度宜为2.8m～3.2m； 竖井中安装要求箱/框底部 距地面高度宜为1.0m～1.5m， 具体结合现场情况。
光缆接头盒及熔接（接头盒使用）
光缆接头盒除了常见的二进二出，引入了三进三出和四进四出的接头盒。
0 1
注意：进出光缆总数不能超过 进出孔总数 如：三进三出不能超过6条
每处进出孔只能穿 放一条普通光缆
三进三出接头盒
四进四出接头盒
4.2
接头盒使用
1.光缆固定在接头盒内的预留加强芯 必须预留3cm,并做弯曲处理 2.松套管引入至熔接盘内必须引入束 管 3.固定光缆的螺丝必须与松套管呈水 平状，不能有绞纤现象 4.熔接盘内盘纤严禁凌乱 5.接头盒没有松动现象，不允许出现 漏水现象 6.接头盒密封之后固定：人孔的管孔 接头盒一定要靠边吊空 人孔接头盒
直熔型光纤分纤箱用于一级分光模式下楼道、 弱电井等场所，主要用于光缆和入户蝶形光 缆的熔接，箱体具备光缆、蝶形光缆固定装 置及光纤盘纤位置，可堆叠熔纤盘，箱体容 量为24、48芯。安装地点需根据设计文件施 工，一般在楼宇内尽量选择物业设备间、车 库、楼道、竖井、走廊等合适地点安装。
2.2 光分箱进线光缆
1.6
光交施工要点
• 8.熔纤配线一体化模块（熔纤盘）内，光纤过渡束管在熔纤配线一体 化模块内必须用塑料小扎带固定 • 9.光交施工完毕，需清理施工现场、光交内卫生； 防尘帽必须盖齐， 颜色一致； • 10.光交施工完毕后，光交面板标签必须在三天之内贴好，增补的成 端位置必须在施工完毕后在面板标签注明位置； • 11.光缆测试纤芯衰耗必须符合标准，不符合的必须当场整改、修复， 必须进行对纤以保证光缆成端的正确性； • 12.光交中所开的光缆进线孔必须用防火泥进行封堵； • 13.光缆余线不得盘放在光交下面,必须抽回人(手)孔盘好后靠边固定 (摆放)；
光交箱基座施工规范方案
光交箱基座施工规范方案
光交箱基座及其连接管网相关技术要求规范如下：
一、光交箱基座：光交箱基座采用#100水泥砂浆砖砌体构建，其厚度为120cm；内壁采用1:水泥砂浆抹面，其厚度为2cm；方框中心留进线孔，进线孔厚度、宽度根据光交箱长度调整，深度为40cm；制作完成后用黄沙水泥全部粉刷一遍，呆干透后安装距离钻孔安装即可。
如下图所示：
挖掘道路位置平面示意图
交警
部门
意见
科室
意见
分管
领导
批示
主要
领导
批示
光交箱基座地表部分需高于地面30cm，膨胀螺栓应高于光交箱基座，其图例中字母标示分别为：A——光交箱宽带；B——光交箱厚度；C——基座进线孔宽度；D——基座进线孔厚度；E——前后固定螺栓中心距离；F——左右固定螺栓中心距离。
使用字母标示中A、B、C、D、E、F为通用符号，其尺寸大小应该根据光交箱实际大小做调整，其余尺寸不变；电信光交箱型号其相应规格尺寸如下：
光缆交接箱——1460*760*620（高x宽x厚）。
光交接箱施工规范
光交接箱设计原则及施工规范光缆交接箱是用于光纤网络中主干光缆与配线光缆节点处的接口设备，它用于室外光缆的连接、配线和调度，并通过光纤活动连接器和跳线将光缆和光缆中各纤芯进行灵活连接。
1.光交接箱覆盖区域界限应符合下列要求：应按照自然地理条件，结合接入点密度与最佳容量、原有管线资源的合理利用等因素综合考虑，将就近的接入点划在一个交接区里。
交接区的边界应以河流、湖泊、铁道、公路干线、城市主要街道、公园、高压走廊及其它妨碍线路穿行的大型障碍物为界，交接区的地理分界线力求整齐。
交接区的划分要以近期为主，兼顾远期发展，服务面积不宜过大。
2.交接箱配线光缆的容量确定光缆交接箱配线容量可以参照下面公式进行计算:光缆交接箱配线容量（芯）＝最终光接入点数×2×有效接入点率；式中的有效接入点率取50%。
因接入接入点的不确定性，光缆配线容量仅作为计算交接箱容量的依据，而不作为工程设计和施工实际容量。
光缆配线工程的设计按业务需求、分期分布实施。
3. 交接箱主干光缆的容量确定光缆主干的确定应根据光缆的配线容量按一定的比例进行配置,但考虑到主干接入的不确定性，主干容量选取时，应根据接入接入点的配线容量按一定比例计算，同时又要考虑主干不确定性因素，进行适度冗余。
主干与配线的比例一般取K=1：1.2～1.5。
主干不确定性因子L取1.2。
主干光缆容量(芯)＝配线容量(芯)×K×L。
考虑到主干光缆路由资源的充分利用，避免重复建设，主干光缆的布设可以一次到位。
4.交接箱的选定与市话电缆接接箱类似，光缆交接箱是一种为主干层光缆、配线层光缆提供光缆成端、跳接的交接设备。
光缆引人光缆交接箱后，经固定、熔接、配纤后，使用跳纤将主干层光缆和配线层光缆连通。
交接箱的使用期是同网络使用期一样，通常约20-25年。
选择高品质的室外箱体使其具有高强度、抗冲击、耐腐蚀和具有保温隔热功效可减缓箱内外温度剧烈变化，能有效防止箱体内由于气候骤变而引起的水气凝结。
施工规范图片演示-PPT文档资料
架空光缆在吊线接头处的吊扎方式应符合图 的要求。
根据设计要求选用光缆挂钩方式。光缆挂钩的间距应为500mm，允许偏差±30mm。 挂钩在吊线上的搭扣方向应一致，挂钩托板应安装齐全、整齐，如图 所示。
光缆敷设前应按“8”字盘放，管井边缘要做好保护，防止光缆外皮被 刮破
子管不得跨人（手）孔敷设，子管在管道内不得有接头。在孔径90mm 及以上的水 泥管道、钢管或塑料管道内，应根据设计规定在两人（手）孔间一次性敷设三根或三根 以上的子管，如图所示。 子管在人（手）孔内伸出长度一般为200～400mm；本期工程不用的管孔及子管管孔 36 应及时按照设计要求进行封堵，如图 所示。
由于FTTH 建设的环境比较恶劣，光缆在楼道中敷设时，保护最重要，如下图所示。
在进出竖井的出入口和穿越墙体、楼板及防火分区的孔洞处应采用防火封堵材料封 堵，如图111 所示。墙壁安装绑扎如图1-12。
光交底座应用防腐、防 酸材料制作的装饰材料 进行表面装饰。光交应 有接地装置。 在做底座前预埋一根地 线棒，在做底座时敷设 两根BV6.0mm 单芯铜 线必须要加以塑 管保护。一端与地线棒 连接，连接处要采取防 腐、防锈、防酸处理 （即“三油一麻”处 理）；一端与光交的地 线接地排相连。
楼道光缆敷设 密封线槽内光缆布放应顺直，尽量不交叉，在光缆进出线槽部位、转弯处应绑扎固 定。不宜与电力电缆交越，若无法满足时，必须采取相应的保护措施。 在水平、垂直线槽中敷设光缆时，应对光缆进行绑扎。垂直布放时绑扎间距不宜大 于1.5m，间距应均匀，不宜绑扎过紧或使缆线受到挤压；水平布放时绑扎间距在5 ～ 10m，如图所示。
光缆敷设要点：在光缆敷设过程中，应严格注意光纤的拉伸强度、弯曲半径，避 免光纤被缠绕、扭转、损伤和踩踏，敷设后应自然平直，并保持不受拉力、应力，无 扭转，无机械损伤。
FTTH施工规范
防尘帽盖好
中国电信广东公司 广州研究院 综合部
4、光交接箱内部安装规范
（5） 尾纤型光分路器（盒式OBD） 的安装
OBD006
1、OBD的安装应参照丌同箱体的说明 书进行安装，如图 2、尾纤型光分路器尾纤的盘留应整齐 、有序，盘留的尾纤应便于取出。多 余的尾纤应统一按顺序排列放置在停 车区。 3、光分路器中未使用的适配器或连接 器插头应盖上防尘帽。
加强芯固定幵弯曲
塑管剥离至根部 幵套管保护，绝 缘胶布绑定
每根光缆喉箍分别 固定
中国电信广东公司 广州研究院 综合部
二、 分纤箱的安装施工规范
1、光缆分纤箱的型号、安装 位置、安装方式应符合设计要 求。丌得室内、外箱体混用。 2、光缆分பைடு நூலகம்箱标识用统一喷 漆，蓝色，大小适合，应含有 分纤箱编码、和线序。 3、分纤箱门内侧，应标明单 元楼道信息方便装维人员装机 4、墙挂箱体的安装的安装应 端正、牢靠。安装高度应大于 1.5m，丌影响影响居民出行楼 道分纤箱应尽量安装在原有分 线盒附近，如相距较远，应钉 固槽板或明管连接至原有暗管 附近，拐弯处用软管连接。 架空光缆分纤箱在安装时， 顶部距最下层钢绞线丌低于 60cm。箱体安装的朝向应一 致。幵安装相应的理线环、C 型拉钩、S型固定件等支撑件 。
光缆编码 光缆型号 通达方向地点
（2）箱体进出缆口需要用防火泥封 堵严密。
（2）进缆口用 防火泥封堵
中国电信广东公司 广州研究院 综合部
4、光交接箱内部安装规范
（3）箱体内未使用的端子需盖上防 尘帽。 （4）光交箱内需放置统一格式的端 子和分光器面板图统一用A3竖版打 印，幵附光缆竣工图纸。 （5）从资源系统中导出光交或光网 的面板图幵打印放入光交或光网中。 见下表格。
光交接箱施工规范
光缆交接箱是用于光纤网络中主干光缆与配线光缆节点处的接口设备，它用于室外光缆的连接、配线和调度，并通过光纤活动连接器和跳线将光缆和光缆中各纤芯进行灵便连接。
➢应按照自然地理条件，结合接入点密度与最佳容量、原有管线资源的合理利用等因素综合考虑，将就近的接入点划在一个交接区里。
➢交接区的边界应以河流、湖泊、铁道、公路干线、城市主要街道、公园、高压走廊及其它妨碍路线穿行的大型障碍物为界，交接区的地理分界线力求整齐。
➢交接区的划分要以近期为主，兼顾远期发展,服务面积不宜过大。
光缆交接箱配线容量可以参照下面公式进行计算:光缆交接箱配线容量(芯)＝最终光接入点数×2×有效接入点率;式中的有效接入点率取 50％。
因接入接入点的不确定性，光缆配线容量仅作为计算交接箱容量的依据，而不作为工程设计和施工实际容量.光缆配线工程的设计按业务需求、分期分布实施.光缆主干的确定应根据光缆的配线容量按一定的比例进行配置，但考虑到主干接入的不确定性 ,主干容量选取时,应根据接入接入点的配线容量按一定比例计算，同时又要考虑主干不确定性因素,进行适度冗余。
主干与配线的比例普通取 K=1：1.2~1.5。
主干不确定性因子 L 取 1.2.主干光缆容量(芯)＝配线容量(芯)×K×L。
考虑到主干光缆路由资源的充分利用，避免重复建设，主干光缆的布设可以一次到位。
与市话电缆接接箱类似，光缆交接箱是一种为主干层光缆、配线层光缆提供光缆成端、跳接的交接设备。
光缆引人光缆交接箱后，经固定、熔接、配纤后，使用跳纤将主干层光缆和配线层光缆连通.交接箱的使用期是同网络使用期一样，通常约 20—25 年。
选择高品质的室外箱体使其具有高强度、抗冲击、耐腐蚀和具有保温隔热功效可减缓箱内外温度剧烈变化，能有效防止箱体内由于气候骤变而引起的水气凝结。
从而减少凝露现象的产生,并有效地保证箱体内光器件工作环境，同时配合选用耐环境变化的光器件和设计合理的盘纤、跳路线由，能大大减少由于环境变化而产生的光器件附加衰耗的增加和光纤微弯的产生。
驻地网工程室外光交接箱安装要点
室外光交接箱安装要点:123456791011121EPON 槽位冗余尾纤储存槽光纤引入单元熔接配线模块裸纤机架接地排机架保护地线光缆光缆卡盘23456789101112131415161718192021222324光交箱安装示意图(一)说明：1、用户光缆跳纤或中间尾纤的跳纤，一定按机架的结构（冗余尾纤储存槽）和ODF 机架上的图示进行布放，不得有错放现象，尾纤在冗余尾纤储存槽内盘留长度不超过500mm 。
尾纤在冗余储存槽内不允许有自绕现象和“8”字现象存在；2、光交正面熔接配线单元1-18安装一体化模块、19-24安装EPON 。
光交反面熔接配线单元1-24全部安装一体化模块。
光交箱基座安装示意图(二)说明：1.光交接箱应安装在水泥底座上，箱体与底座应用地脚螺丝连接牢固，缝隙用水泥抹八字。
2..基座与人（手）孔之间应用管道连接，不得做成通道式。
3..光交接箱应严格防潮，穿放光缆的管孔缝隙和空管孔的上、下管口应封堵严密，光交的底版进出光缆口缝隙也应封堵。
4..光交的底座尺寸大小：高如上图所示，宽和深的尺寸应比要安装光交的宽和深的尺寸应比要安装光交的宽和深的尺寸大150mm。
一般尺寸为（高*宽*深）：610*1300*7505.光交底座应用防腐、防酸材料制作的装饰块壮物（瓷砖）进行表面装饰。
6..光交应有接地装置。
在做底座前预埋一根地线棒，在做底座时敷设两根BV6.0mm单芯铜线必须要加以塑管保护。
一端与地线棒连接，连接处要采取防腐、防锈、防酸处理（即“三油一麻”处理）；一端与光交的地线接地排相连。
小区宽带施工流程规范图解
小区宽带施工流程规范图解一、光交接箱1、光交接箱规格光交换机正视图常用规格:72、144、288、432、576芯（2）底座：288-144芯光交、（15（+-2）cm，有外斜坡）；2、光交接箱安装流程第一步：选址第二步：底座的光缆管及预埋底框布置第三步：混凝土底座的安装第四步：交接箱体的安装第五步：布放托盘第六步：储存管理预置尾纤第七步：外缆引入第八步：外缆与尾纤熔接第九步：开通路由。
3、基座浇筑和接地室外落地式免跳接光缆交接箱的安装与固定主要由引上管和接地棒的敷设、水泥墩的浇注、敷设内导管、箱体的安装等工作。
采用的16mm2以上铜线接地接地体用2根（异侧）；并用40×4接地扁钢与接地体焊接打入地下4、光交接箱内部注意要点5、光交接箱施工要点（1）、光交接箱箱体必须安放平整、固定牢靠；（2）、接地可靠，做好防腐、防锈、防酸处理；光交接箱地线统一用16mm*2的规格型号,铜鼻需用螺丝固定。
（3）、光交接箱底座瓷砖必须做到整齐规范；（4）、光缆进线必须按照从左往右的顺序固定；加强芯从螺丝中心点起留10-15MM，胶带统一黑色，长短度一致；如遇不够固定，统一使用黑色扎带绑扎统一水平面，整齐一致，剪口朝内，剪平；（5）、配线光缆在熔纤配线一体化模块中按照从下往上，从左往右的顺序进行熔纤施工；（6）、过渡束管在熔纤配线一体化模块内不允许盘留超过半圈；过渡束管需弧度一致，所有的光纤过渡束管一起绑扎整齐；（7）、光缆交接箱的光缆进线孔必须用防火泥封堵，封堵必须平整；做好光缆交接箱防水防尘，光缆挂牌挂在底座内；（8）、熔纤配线一体化模块（熔纤盘）内，光纤过渡束管在熔纤配线一体化模块内必须用塑料小扎带固定（9）、光交施工完毕，需清理施工现场、光交内卫生；防尘帽必须盖齐，颜色一致；（10）、光交施工完毕后，光交面板标签必须在三天之内贴好，增补的成端位置必须在施工完毕后在面板标签注明位置；（11）、光缆测试纤芯衰耗必须符合标准，不符合的必须当场整改、修复，必须进行对纤以保证光缆成端的正确性；（12）、光交接箱中所开的光缆进线孔必须用防火泥进行封堵；（13）、光缆余线不得盘放在光交接箱下面,必须抽回人(手)孔盘好后靠边固定(摆放)；二、光分纤箱及通道1、光分箱选址n户内安装要求箱/框底部距地面高度宜为1.2m～2.5m；n户外安装要求箱/框底部距地面高度宜为2.8m～3.2m；n竖井中安装要求箱/框底部距地面高度宜为1.0m～1.5m，具体结合现场情况。
光交接箱施工规范2017.10.9
光交接箱施工规范●接地装置因在光交接箱开通业务的均是业务大客户或重要的接入点，在光缆使用安全方面特别要加强。
光缆交接箱的接地装置也是马虎不得的。
当一条配线光缆以架空或墙壁吊线形式布放时，就可能引雷进箱体。
接地装置对雷击所产生的瞬间大电流若不能及时泻流，就会在光缆固定点产生高温发热，甚至烧焦，从而影响正常的通信。
这方面光缆交接箱生产厂家并没有引起重视，一般只使用镀锌铁线将各固定点串联，经螺栓固定后直接引入地，这是不足够的。
在实际安装时执行以下措施，一般的雷未伤害是可避免的。
（1）焊接处应涂沥青。
（2）接地体连接线和卡箍要保证有可靠的电气接触。
（3）接地体与电力线焊接（用银化黄铜气焊条气焊）再引到地线排用螺丝连接。
（4）水平接地体焊接处应四面焊接，搭接处应大于250mm。
4.主要特点由箱体、底座、熔配一体单元架、熔配一体模块、光缆固定接地保护装置、绕线单元组件、走线槽组件等组成，其完善的结构设计使得光缆的固定、接地、熔接、尾纤的盘绕、固定、熔接、富余光纤的盘绕、连接、调度、分配、测试等操作都非常方便可靠。
光缆交接箱是熔配一体模式。
采用SMC箱体，防护等级IP65，能抵受剧变的气候和恶劣的工作环境；可实现光缆的直熔并具有富余光纤的盘贮功能；熔接盘可抽出至箱体外操作；适用于带状光缆和非带状光缆；卡接式安装FC两种适配器，操作简便快捷；适配器与箱体正面成30°角，既保证的光纤的弯曲曲率半径不小于40mm，又可避免光纤中的弧光灼伤眼睛；光纤的分配和调度均为全正面化操作；最大容量：符合设计要求。
性能指标：使用条件环境温度：-5℃~+40℃贮运温度：-25℃~+55℃相对湿度：≤85％（+30℃时）大气压力：70KPa~106KPa光电性能连接器损耗（包括插入、互换、重复）≤0.5dB插入损耗：≤0.2dB互换性附加损耗：≤0.2dB重复性附加损耗：≤0.1dB（插拔1000次后）。
回波损耗：FC/PC≥40dBFC/UPC≥50dBFC/APC≥60dB插拔耐久寿命大于1000次。
