多功能时钟(万年历)设计
多功能万年历毕业设计
多功能万年历毕业设计多功能万年历毕业设计在现代社会，人们对时间的管理变得越来越重要。
为了更好地规划和安排生活，人们需要一个方便实用的工具来帮助他们追踪日期、计划活动和提醒重要事件。
在这个背景下，我决定设计一个多功能的万年历，以满足人们对时间管理的需求。
首先，我的多功能万年历将具备传统日历的基本功能，包括显示年、月、日、星期和节假日。
用户可以通过触摸屏幕或旋转按钮来切换日期和月份，方便快捷。
同时，为了满足不同用户的需求，我还将提供多种显示模式，例如数字模式、文字模式和图标模式，用户可以根据自己的喜好选择合适的显示方式。
其次，我的万年历还将配备提醒功能。
用户可以设置重要的事件或活动，并在指定的日期和时间收到提醒。
这将帮助人们更好地规划和安排生活，不再错过重要的事情。
同时，为了提高用户体验，我还将为提醒功能设计多种提醒方式，例如声音、震动和闪光灯，用户可以根据自己的喜好选择合适的提醒方式。
除了基本的日期和提醒功能，我的多功能万年历还将提供一些额外的实用功能。
首先，它将配备天气预报功能，用户可以实时查看当地的天气情况，以便更好地安排出行和活动。
其次，它还将具备健康管理功能，用户可以记录自己的健康数据，例如体重、血压和运动情况，以便更好地掌握自己的健康状况。
此外，我的万年历还将提供备忘录功能，用户可以随时记录重要的事项和想法，方便日后查看和回顾。
为了使我的多功能万年历更加实用和便捷，我还将设计一个与手机或电脑的同步功能。
用户可以通过无线连接将万年历与手机或电脑同步，以便更好地管理和分享自己的日程安排和健康数据。
这将使用户可以随时随地访问自己的日历和数据，无需携带额外的设备。
总的来说，我的多功能万年历将成为人们生活中不可或缺的工具。
它不仅具备传统日历的基本功能，还提供了提醒、天气预报、健康管理和备忘录等实用功能。
通过与手机或电脑的同步，它将帮助人们更好地规划和安排生活，提高工作和生活的效率。
我相信，这个多功能万年历的毕业设计将为人们的时间管理带来全新的体验。
单片机课程设计--多功能数字万年历
SETB ET0 ;开T0中断
SETB EA ;总中断
MOV R7,#9 ;初始化显示缓存区
MOV DPTR,#TAB2 ;送入0-9段码
MOV R0,#30H;变量首地址
MOV R1,#40H ;显缓首地址
CSXS: CLR A ;
MOV @R0,A ;清变量
MOVC A,@A+DPTR ;读入段码
扩展内容：闰年月、温度显示、时间掉电保留等等其他内容。
要求：在仿真软件keil—Protues环境中可以正常输入调试及显示运行。
二、设计原始资料
教材、元器件数据手册、网上相关资料。
三、设计完成后提交的文件和图表
文字部分：
一、设计思路、程序清单（可打印）、安装调试体会、经验、问题，总结。
二、操作使用方法。
ALE：地址锁存允许信号输出引脚/编程脉冲输入引脚：
EA:内外内存选择引脚/片外EPROM编程电压输入引脚；
PSEN：外部程序内存选通信号输出引脚。
（3）并行I/O引脚
P0.0-P0.7：一般I/O口引脚或数据/低位地址总线复用引脚；P1.-P1.7：一般I/O口引脚；
P2.0-P2.7：一般I/O口引脚或高位位址总线引脚；
四、总体方案设计思路
本实验利用单片机的定时器/计数器定时和记数的原理，通过采用proteus仿真软件来模拟实现。模拟利用AT89C51单片机、LED数码管以及控件来显示日期的变更。
选用电子万年历芯片时，应重点考虑功能实在、使用方便、单片存储、低功耗、抗断电的器件。
根据选用的电子万年历芯片设计外围电路和单片机的接口电路。
系统的功能往往决定了系统采用的结构，经过成本，性能，功耗等多方面的考虑决定用9个8进制74HC573外接8位数码管显示日期变化，74HC238作为译码器决定某个74HC573工作。芯片采用89C51。从而实现电子万年历的功能。
万年历 时钟设计
阿坝师专数字电路课程设计报告书课题名称 万年历课程设计 姓 名 谢贵亚 学 号 20102035 院、系、部 电子信息工程系 专 业 嵌入式系统工程指导教师毛群2011年 4 月※※※※※※※※※ ※※ ※※ ※※ ※※※※※※※※※2010级学生数字电路 课程设计数字万年历时钟设计1 设计目的（1）熟悉集成电路的引脚安排。
（2）掌握各芯片的逻辑功能及使用方法。
（3）了解数字万年历的组成及工作原理。
（4）理解并掌握卡诺图在设计当中的使用（5）熟悉数字万年历的设计与制作。
2 设计思路（1）设计时分秒24、60进制电路。
（2）设计星期。
（3）设计年月日电路。
（4）设计校正电路。
（5）设计秒脉冲发生电路。
3 设计过程3．1 课题分析时钟实际是一个标准频率（1H Z）进行计数的计数电路，由于计数的起始时刻不可能与标准的时间一致，故需要加一个校时电路。
同时标准的1H Z 时间信号必须做到准确稳定，通常用石英晶体振荡器电路构成。
一个万年历时钟显示器需做到对“年”、“月”、“日”、“星期”、“时”、“分”、“秒”的显示，主要有以下各部分组成，其整个电路的框架图：3.2方案论证（1）.振荡器主要用于来产生频率稳定的时间信号标准，以保证数字时钟的走时准确及稳定。
要产生稳定的时标信号，一般用石英晶体振荡器。
现在使用的指针时钟和数字时钟都是用石英振荡器电路。
从数字时钟的精确度来讲，晶体振荡器的频率越高计时越精确，但这样会增加分频器的级数。
所以在确定频率时应考虑这俩方面的因素，然后再选择石英晶体的具体型号。
（2）.分频器振荡器产生的时标频率很高，为了得到1HZ的秒信号，需要对振荡器的输出信号进行分频。
分频器的级数和每级的分频次数要根据时标频率来确定。
目前，石英电子时钟采用32768HZ的时标信号，将此信号经过15级2分频即可得到周期为1秒的信号，当然也可选其它的时基信号，确定分频器的级数后再选择适合的集成电路。
（3）.计数器年、月、日、星期、时、分、秒分别为365、12、31（28、29、30）、7、24、60、60 进制的计数器，在此课程设计中采用74LS160、也可用74LS163，74LS190等计数器来实现。
多功能电子万年历的设计与实现
多功能电子万年历的设计与实现
随着科技的不断发展，电子产品也在逐渐普及和多样化。
在日常生活中，万年历是人们生活和工作中不可或缺的一部分。
作为较为重要的时间管理工具之一，电子万年历也不断地更新升级，以更好地满足人们多方面的需求。
设计与实现多功能电子万年历，方法有很多，但首先要明确该产品的目标群体以及设计的功能。
在考虑该产品的功能时，应从常见的日常生活中的需求出发，包括：复杂的时间操作、跨时区时间计算、任务提醒、文本存储、闹钟等。
同时，还应该注意产品的造型、操作界面以及用户体验的设计。
基于以上需求和目标，多功能电子万年历应该具备以下几点：
1. 多时区显示：可以根据不同时区进行时间转换，并将不同时区的时间分别显示在时钟面板上。
2. 日历显示：显示公历、农历以及节气等数据，并能够根据用户需要进行时间计算。
3. 任务提醒：支持用户设置任务提醒时间，并能够提前提醒用户。
4. 文本存储：支持文本信息的输入、存储与浏览功能。
5. 闹钟提醒：支持多个闹钟设置，并能够设置重复提醒。
6. 界面及造型设计：应该使界面简洁明了，并且外形要美观实用。
在实现部分，多功能电子万年历应该采用微控制器作为主控制单元，并应有充电电池可供不间断使用，同时也需要在产品设计阶段充分考虑硬件接口设计，以方便用户进行新的功能扩展和升级。
总之，对于多功能电子万年历的设计与实现而言，光有我们想到的不足以满足用户的多样化需求，必须在产品的设计和制造过程中充分考虑到人们的日常实际需求，这样才能真正的得到用户的青睐，达到产品的最终目标。
多功能电子钟及万年历毕业设计
3........................................................... 16
3.7.3 DS18B20 接口电路设计............................................................................ 17
2.1 设计任务分析.................................................................................................... 5
2.2 方案论证与选择................................................................................................ 5
2.2.1 电路择方案................................................................................................. 5
2.2.2 单片机主芯片选择方案............................................................................. 5
1.1 设计概述............................................................................................................ 3
1.2 设计目标与意义................................................................................................ 3
万年历电子钟设计论文

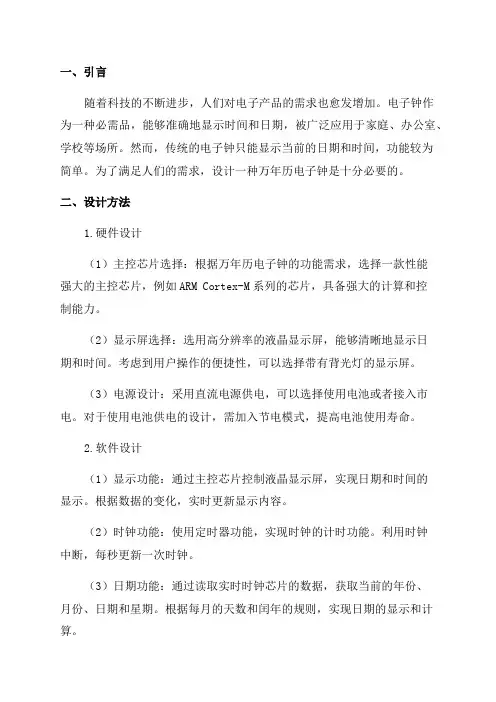

一、引言随着科技的不断进步，人们对电子产品的需求也愈发增加。
电子钟作为一种必需品，能够准确地显示时间和日期，被广泛应用于家庭、办公室、学校等场所。
然而，传统的电子钟只能显示当前的日期和时间，功能较为简单。
为了满足人们的需求，设计一种万年历电子钟是十分必要的。
二、设计方法1.硬件设计（1）主控芯片选择：根据万年历电子钟的功能需求，选择一款性能强大的主控芯片，例如ARM Cortex-M系列的芯片，具备强大的计算和控制能力。
（2）显示屏选择：选用高分辨率的液晶显示屏，能够清晰地显示日期和时间。
考虑到用户操作的便捷性，可以选择带有背光灯的显示屏。
（3）电源设计：采用直流电源供电，可以选择使用电池或者接入市电。
对于使用电池供电的设计，需加入节电模式，提高电池使用寿命。
2.软件设计（1）显示功能：通过主控芯片控制液晶显示屏，实现日期和时间的显示。
根据数据的变化，实时更新显示内容。
（2）时钟功能：使用定时器功能，实现时钟的计时功能。
利用时钟中断，每秒更新一次时钟。
（3）日期功能：通过读取实时时钟芯片的数据，获取当前的年份、月份、日期和星期。
根据每月的天数和闰年的规则，实现日期的显示和计算。
（4）闹钟功能：通过设置闹钟选项，设置闹钟的时间和铃声。
当闹钟的设定时间到达时，发出闹铃声。
三、设计结果经过软硬件设计的整合，实现了一款功能丰富的万年历电子钟。
通过液晶显示屏，能够准确地显示当前的年份、月份、日期、星期、小时和分钟。
通过定时器功能，实现了精准的时间计时功能。
通过读取实时时钟芯片的数据，实现了准确的日期显示和计算。
同时，通过设置闹钟功能，提醒用户重要的时间节点。
四、结论本文设计了一款功能强大的万年历电子钟，能够准确地显示日期和时间，并具有闹钟功能。
通过软硬件的整合，实现了高清晰度的显示和准确的日期计算。
该设备不仅满足了人们对时间和日期的需求，还具有提醒功能，对用户的生活起到了积极的作用。
值得注意的是，该设计只是一个初始的版本，仍可以进行优化和改进，使其更加符合用户需求。
多功能万年历毕业设计(终稿)
目录引言 (2)1 系统功能与方案论证 (2)1.1系统功能 (2)1.2 系统基本方案选择和论证 (2)1.2.1 单片机芯片的选择方案和论证 (2)1.2.2 显示模块选择方案和论证 (3)1.2.3 时钟芯片的选择方案和论证 (3)1.2.4 温度传感器的选择方案与论证 (4)1.3 电路设计最终方案决定 (4)2 系统的硬件设计与实现 (4)2.1 电路设计框图 (4)2.2 系统硬件概述 (5)2.3 各系统电路及工作原理 (5)2.3.1 AT89S52单片机最小系统设计 (5)2.3.2 时钟电路模块的设计 (7)2.3.3 温度采集电路的设计 (8)2.3.4 LCD1602液晶显示模块设计 (8)2.3.5 电源电路 (10)2.3.6 闹钟电路设计 (10)2.3.7 键盘输入电路 (11)3 软件设计 (11)3.1 主程序框图 (12)3.2 DS1302时间处理 (12)3.3 环境温度采集 (15)3.4 键盘扫描 (15)3.5 音乐播放 (15)3.6 公历转农历 (15)结束语 (17)参考文献 (18)附录 (19)附录A 程序 (19)附录B 原理图 (41)致谢 (41)多功能万年历的设计摘要：本设计采用了以广泛使用的单片机技术为核心，软硬件结合，使硬件部分大为简化，提高了系统稳定性，并采用LCD显示电路、键盘电路，使人机交互简便易行，此外还结合音乐闹铃电路、温度采集电路和供电电路。
本方案设计出的万年历可以显示日期、时间、温度、农历，并且设置了音乐闹铃功能。
该万年历可以应用于一般的生活和工作中，也可以通过改装，提高性能，增添新功能，从而给人们的生活和工作带来方便。
关键词：万年历；A T89S52；LCD1602；时钟日历芯片DS1302；音乐闹钟The Multi-functional Calendar DesignnaAbstract: This design has adopted by the extensive use of single chip microcomputer as the core. Hardware and software combination make the hardware parts greatly simplified and improve the stability of the system.The use of LCD display circuit, keyboard circuit makes the information exchange simple. In addition, the design is combined with music alarm circuit, temperature acquisition circuit and power supply circuit. It can show a calendar date, time, temperature, the lunar and set up music alarm function. On one hang the calendar can be applied to general life and work, on the other hang, it can improve performance by modification to add new functions, so that it can bring more convenience to people's life and work.Key words: calendar;AT89S52;LCD1602; clock calendar chip DS 1302; music alarm clock.引言电子万年历是实现对年、月、日、时、分、秒数字显示的计时装置，广泛用于个人、家庭、车站、码头、办公室、银行大厅等场所，成为人们日常生活中的必需品。
多功能的万年历的设计与实现毕业设计
毕业设计论文论文题目：多功能的万年历的设计与实现学院：电子电气工程学院专业：电气自动化班级：2012级01班学生姓名：学号：指导教师：2016年04月 18 日目录摘要 (3)绪论 (5)第1章设计要求与方案论证 (7)引言 (7)功能要求 (7)方案论证 (7)第2章系统硬件电路设计 (11)电路设计 (11)系统硬件概述 (15)主要单元电路的设计 (15)第3章系统的软件设计 (22)程序设计 (22)程序设计流程图 (22)第4章结束语 (24)附录一（程序）…………………………………………..……………摘要随着社会的进步，人了解时间，从观察自然现象到不断发现和研究。
为了准确定义时间，万年历诞生了，它把时间、日期和温度等放在同一平面上，具有诸多优点，符合发展趋势，具有广阔的市场前景。
本次的设计制作主要是把STC89C52作为核心，由它自带的定时器提供时间、LCD1602液晶显示屏显示，通过键盘来调节个人所需的时间，日期，同时还增加显示现在的温度，并且在此基础上增加了火焰报警的功能。
STC89C51单片机是由美国Atmel公司推出的，具有小体积，低功耗，使用电压可选4V～6V电压供电，使用方便，易与学习，可使初学者快速掌握。
这次设计要的时钟是通过STC89C51单片机它自身的定时器中断提供时间变化，由秒的变化，使分变化，使时变化，依次使显示屏中的年、月、日、星期。
用来显示日期和时间的模块是准备使用LCD1602液晶显示屏来做的，同时，这个项目还加进去了调整不同时间的能力。
独立按键，通过按下不同的按键来调节显示屏上的时间，日期等。
项目中用DS18B20数字温度传感器来测试现在的温度，它和单片机接线方式十分简单，封装成后能应用于多种场合，主要根据应用场合的不同可以改变该数字温度传感器模块外观。
DS18B20是大家经常用的温度传感器，体积小，硬件简易，抗干扰能力很强，精度高的优点。
火焰传感器这个模块对火焰有敏感的反应，同时它也可以用来测试光线的明亮程度。
「基于单片机的多功能电子万年历设计」
基于单片机的多功能电子万年历设计引言在现代社会中，计算机及其应用已经成为我们生活中不可或缺的一部分。
计算机科技的发展不仅使我们的生活更加便捷，还为我们提供了更多的娱乐和功能选择。
在这样一个科技高度发达的时代，电子万年历作为一种基于单片机技术的应用产品，正逐渐走进人们的生活。
而本文将着重对基于单片机的多功能电子万年历进行设计与实现。
一、设计目标本次设计主要是基于单片机的多功能电子万年历。
设计目标包括：1.显示日期、时间和星期几的功能。
2.具备日历计算功能，能够计算今天是该年的第几天，该周的第几天等信息。
3.具备闹钟和定时器功能。
二、设计思路基于单片机的多功能电子万年历的设计理念是通过单片机与LCD显示屏、温度传感器、按键等外设组合实现多种功能。
具体实现步骤如下：1. 使用单片机和RTC（Real-Time Clock）芯片实现时间的获取和处理。
RTC芯片可以提供准确的时钟信息，单片机可以通过与RTC芯片的通信来读取时钟信息，并进行相应的处理。
2.使用单片机与LCD显示屏进行通信，将获取的时间、日期和星期信息显示在LCD显示屏上。
3.设计按键接口，通过按键的触发实现切换功能或进行相应操作。
例如，通过按键的触发可以实现日期、时间的调整，以及闹钟和定时器的设置等。
4.使用单片机和温度传感器实现温度测量功能。
通过温度传感器读取当前温度信息，并将其显示在LCD屏幕上。
5.使用定时器功能实现闹钟和定时器的功能。
单片机可以通过定时器来控制闹钟和定时器的开启与关闭，并通过LCD屏幕上的显示提醒用户。
三、电路设计本次设计中需要使用的元器件主要包括单片机、RTC芯片、LCD显示屏、温度传感器和按键。
其中，单片机为本次设计的核心控制器，RTC芯片用于提供准确的时钟信息，LCD显示屏用于显示时间、日期和其他信息，温度传感器用于测量当前温度信息，按键用于触发相应的操作。
四、软件设计本次设计中需要编写相应的软件程序，用于读取RTC芯片提供的时钟信息，并将其显示在LCD屏幕上。
多功能万年历设计单片机课程设计
1 需求分析本设计主要分为硬件电路设计和软件实现两大部分。
硬件电路设计采用模块设计：中央处理电路、时钟电路、温度测量电路三大部分；软件采用C 语言编程实现，设计采用按功能模块划分，包括：主程序、显示程序、温度测量程序、时钟程序等。
利用单片机89C52进行控制，外加掉电存储，实时时钟芯片进行计时，实现时钟年月日时分秒的显示与调节，闹钟定时操作以及温度时时显示，最终完成一个简易万年历的制作及单片机的实践学习。
2 概要设计硬件电路模块图2.1. 系统方框图程序模块系统供电程序初始化，依次运行程序。
部分自定义函数的功能展示。
void show_time() 液晶显示程序unsigned char LCD_Wait(void) 内部等待函数typedef struct __SYSTEMTIME__ DS1302时钟部分子程序void DateToStr(SYSTEMTIME *Time) 将时间年,月,日,星期数据转换成液晶显示字符串,放到数组里DateStringvoid Initial_DS1302(void) 时钟芯片初始化void temp_to_str() 温度数据转换成液晶字符显示void Upkey() 升序按键void Downkey() 降序按键void Setkey(）模式选择按键void keydone() 按键功能执行3 运行环境在设计中硬件电路子啊proteus上搭建并仿真的，程序用C语言编写在keil运行调试。
由Keil C51生成的目标代码hex文件下载到proteus上进行调试运行。
Keil的效率非常之高，能够同时适用C语言与汇编语言。
而C语言在功能上、结构性、可读性、可维护性上比汇编语言有明显的优势，并且易学易用。
4 开发工具和编程语言系统在供电开始初始化，并运行液晶显示部分显示年月日时分秒和时时温度同时内部等待函数运行，当有按键按下时即可修改时间或者进行定时操作。
程序设计应用C语言开发。
多功能电子万年历的设计与实现
多功能电子万年历的设计与实现
随着科技的不断发展，电子产品的功能也越来越丰富，电子万年历也不例外。
在这篇文章中，我将介绍一款多功能电子万年历的设计与实现。
首先，我们需要确定这款电子万年历的主要功能，包括日期显示、时间显示、闹钟、倒计时器、计时器、温度计、天气预报等功能。
在确定主要功能后，我们需要选择合适的电子元件，并进行电路设计。
电路设计完成后，我们需要进行电路布局，并将电路板进行制造。
制造完成后，我们需要将电子元件焊接到电路板上，并进行测试，确保电子万年历的各项功能正常运行。
接下来，我们需要对电子万年历进行外壳设计。
在外壳设计中，我们需要考虑到电子万年历的外观、材质、尺寸等因素。
我建议选择轻质、坚固的材料制作外壳，并在外部加上透明塑料保护层，以防止碰撞和刮伤。
另外，我们还可以在外壳上添加按钮、开关等控制元素，使电子万年历更加易于使用。
最后，我们需要对电子万年历进行软件设计。
在软件设计中，我们需要实现日期、时间的显示，以及闹钟、倒计时器、计时器、温度计、天气预报等功能。
在软件设计中，我们需要考虑到用户的使用习惯，设计出简单易用、功能强大的界面，并加入音乐、提示等元素，以方便用户使用电子万年历。
总的来说，多功能电子万年历的设计与实现需要进行电路设计、外壳设计、软件设计等多个环节，并需要选择合适的电子元件、
材料等。
在设计过程中，我们需要不断地优化和改进，以满足用户的需求和期望。
最终，我们将获得一款外观精美、功能强大的多功能电子万年历。
多功能电子万年历设计
多功能电子万年历设计一、本文概述本文旨在探讨多功能电子万年历设计的原理、方法及其在实际应用中的价值。
我们将对电子万年历的基本概念进行简要介绍，包括其发展历程、主要功能以及与传统日历的对比。
接着，我们将详细分析多功能电子万年历的设计要素，包括硬件选择、软件编程、用户界面设计等方面，以展示其独特的功能和设计理念。
在此基础上，我们将深入探讨多功能电子万年历设计的关键技术，如时间同步技术、多语言支持、日历算法优化等，以揭示其背后的技术原理和实现方法。
我们还将对多功能电子万年历的市场需求和应用前景进行分析，以展示其在现代社会中的重要作用。
本文将对多功能电子万年历设计的未来发展进行展望，探讨其在智能化、个性化、集成化等方面的趋势和挑战。
通过本文的阐述，读者可以对多功能电子万年历设计有一个全面、深入的了解，为其在实际应用中的开发和使用提供有益的参考。
二、电子万年历的设计原理电子万年历的设计原理主要基于时间计算、显示控制和数据存储三大核心部分。
在设计过程中，我们需要考虑如何精确计算时间，如何将时间信息以清晰易懂的方式显示出来，以及如何将这些时间数据存储和处理。
时间计算是电子万年历设计的基石。
它涉及到如何准确地计算年、月、日、时、分、秒等时间单位，并且要考虑闰年、闰月等复杂的时间规则。
这通常通过内置的时钟芯片实现，该芯片能够按照预设的算法进行时间计算，确保时间的准确性和连续性。
显示控制是电子万年历设计的关键。
显示控制的主要任务是将计算得到的时间信息转化为可视化的界面，供用户查看。
这包括选择适合的显示器件（如LCD屏幕、LED数码管等），并编写相应的显示驱动程序，以确保时间信息能够清晰、准确地呈现在用户面前。
数据存储是电子万年历设计的重要组成部分。
数据存储主要负责保存用户设置的时间、日期、闹钟等信息，以便在用户关机或断电后能够恢复。
通常，这些数据会存储在内置的存储芯片中，如EEPROM或Flash芯片，这些芯片具有非易失性，能够长期保存数据。
多功能遥控万年历设计方案
时钟电路
时钟电路主要由DS1302和32.768KHz的晶振 组成，晶振是用来实现复位。数据输入/输出的 引脚和串行时钟的引脚分别接STC89C52的 P3.3、P3.4、P3.5
温度传感电路
DS18B20的2脚为I/O口与STC89C52的P3.0相连 接，实现数据通信。DS18B20的另外两个引脚一 个接地，一个接电源。
下面分别对主程序、部分子程序进行介 绍。
主程序流程图
开始
液晶初始化
刷新时间
判断红 外按键1
Y 选定时间、日期
等进行设置
N
判断红 外按键2
Y 对时间、日 期等增加1
N
判断红 外按键3
N
Y 对时间等减1
判断红 外按键4
Y 显示时间、日期
等
N
DS1302实时流程图
开始 变量初始化
使DS1320不具备写保护 复位端产生一个高电平
红外接收电路
红外接收头的1脚接地，2脚接电源，3脚接单片 机的P3.2口。接收头将接收的数字编码通过3脚 送给单片机，单片机对接收到的数字编码进行解 控制，可显示年、 月、日、星期、时间等信息。
软件设计
单片机系统需要接收时钟电路、温度传 感、红外信号，经过相关处理后，将数据送 至液晶屏进行显示。整个系统的软件使用C 语言实现。
系统总体设计方框图
红 外 发
红 外 接
单 片 机
射
收
液晶显示 实时时钟 温度报警
各模块电路的选择
控制电路 采用STC89C52作为主控制器 时钟电路 采用DS1302时钟芯片 温度检测 采用数字温度传感器DS18B20 输入电路 采用红外遥感输入 其他模块 采用LED进行温度报警显示
多功能电子万年历
用户可以根据自己的需求，调节闹 钟的音量大小，确保及时唤醒。
温度显示功能
01
02
03
温度传感器
多功能电子万年历内置温 度传感器，可以实时显示 室内温度，方便了解室内 环境温度情况。
温度单位切换
用户可以根据自己的需求 ，在摄氏度与华氏度之间 自由切换温度显示单位。
温度预警
根据用户设定的温度范围 ，多功能电子万年历可以 发出预警声音或提示信息 ，提醒您注意温度变化。
课外活动安排
多功能电子万年历可以记录学生 的课外活动安排，如社团活动、 义工活动等，方便学生合理安排 时间。
学习备忘录
多功能电子万年历可以作为学生 的学习备忘录，记录学习笔记、 心得体会等，方便学生随时回顾 和总结。
06
产品未来展望
技术创新方向
智能化升级
引入人工智能技术，实现万年历的语音交互 、智能推荐等功能，提升用户体验。
功能丰富
除了基本的日期和时 间显示外，还具备闹 钟、计算器、备忘录 等多种实用功能。
易于操作
配备触摸屏或按键操 作，简单易懂，方便 用户使用。
耐用性强
采用高品质材料制造 ，经久耐用，适合家 庭和办公场所使用。
产品的重要性
提高生活品质
多功能电子万年历可以提醒用 户重要日期和时间，避免错过
重要事件，提高生活品质。
计时的时间范围。
倒计时提醒
02
在倒计时结束之前，多功能电子万年历会发出提醒声音或提示
信息，避免错过重要时刻。
倒计时进度显示
03
多功能电子万年历会实时显示倒计时的剩余时间，让您可以随
时掌握时间进度。
03
产品使用说明
操作界面说明
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多功能时钟（万年历）
设
计
报
告
专业电子信息科学与技术
班级13级电子专升本
姓名韩科峰
学号130522012
考勤成绩设计成绩
调试成绩报告成绩
总成绩
一、课题名称
多功能时钟（万年历）设计
二、内容摘要
美国DALLAS公司推出的具有涓细电流充电能的低功耗实时时钟电路DS1302。
它可以对年、月、日、周日、时、分、秒进行计时，还具有闰年补偿等多种功能，而且DS1302的使用寿命长，误差小。
对于数字电子万年历采用直观的数字显示，可以同时显示年、月、日、周日、时、分、秒和温度等信息，还具有时间校准等功能。
该电路采用AT89S52单片机作为核心，功耗小，能在3V的低压工作，电压可选用3~5V电压供电。
综上所述此万年历具有读取方便、显示直观、功能多样、电路简洁、成本低廉等诸多优点，符合电子仪器仪表的发展趋势，具有广阔的市场前景。
本设计是基于单片机进行的电子万年历设计，可以显示年月日时分秒及周信息，具有可调整日期和时间功能。
在设计的同时对单片机的理论基础和外围扩展知识进行了比较全面准备。
关键词：
三、设计指标(要求)；
1、显示时间、日期由按键选择显示（日期时间可调整）。
2、可设置闹钟功能；
3、制作PC机设置界面软件，由PC机可完成对时钟的各项设置
四、系统框图；
STC12C5A08S2
单片机
DS1302时钟模块
五、各单元电路设计、参数计算和元器件选择
4位共阴极数码管
按键
六、工作原理
DS1302在每次进行读、写程序前都必须初始化，先把SCLK端置“0”，接着把RST端置“1”，最后才给予SCLK脉冲；DS1302的控制字的位7必须置1，若为0则不能把对DS1302进行读写数据。
对于位6，若对程序进行读/写时RAM=1，对时间进行读/写时，CK=0，位1至位5指操作单元的地址。
位0是读/写操作位，进行读操作时，该位为1；该位为0则表示进行的是写操作。
控制字节总是从最低位开始输入/输出的。
“CH”是时钟暂停标志位，当该位为1时，时钟振荡器停止，DS1302处于低功耗状态；当该位为0时，时钟开始运行。
“WP”是写保护位，在任何的对时钟和RAM的写操作之前，WP必须为0。
当“WP”
为1时，写保护位防止对任一寄存器的写操作
七、系统调试记录
（1）系统调试
首先，硬件调试主要是先搭建硬件平台，然后利用万用表等工具对电路检测，最后用程序进行功能调试，硬件调试比较费时，需要细心和耐心也需要熟练掌握电路原理。
然后，可以直接应用编辑或仿真软件进行调试，比如单片机C51编辑软件Keil.通过编译，运行，可以检查程序错误。
但使用此方法，仍需要十分了解所使用元器件的工作方式和管脚连接方式。
软件调试过程中要仔细耐心，即便是要多写一两个字符，都无法编译成功。
而有时往往在Keil中编译。
运行无错，但烧录到单片机中运行出错，很有可能是编程时管脚或时序编辑得不对。
调试过程是一个软硬件结合调试的过程，硬件电路是基础，软件是检测硬件电路和实现其功能的关键。
（2）时钟显示
我们首先进行时钟信号测试、多个LED数码管显示的的调试，以实现基本功能，看看在把程序导进去是否有线路没有接通或虚焊的现象出现。
在这个过程中，我们主要让数码管上有数字显示出来
（3） DS1302的调试
该电路含DS1302芯片、主电源、备用电源、晶振等部分。
在与单片机连接的过程中需要注意以下几点：
1）清楚DS1302与单片机连接的管脚。
2）注意电源正负极连接。
3）DS1302连接晶振。
该晶振体形比较小，在焊接是要小心的，注意不要将晶振引脚弄断。
同时也要尽量使晶振离DS1302的X1、X2引脚近距离焊接。
4）编写DS1302的时钟/日历程序，只要能够正确显示时间。
烧录进单片机，检查电路电源正负极连接是否正确。
检查无误后再上电检查。
（4）按键电路调试
按键电路比较简单，故而调试起来也比较容易，只需要保证按键焊接正确，没有虚焊或忘焊的现象出现一般不会出很大的问题。
八、元器件清单
STC12C5A08S2单片机及外围元件
0.5寸4位共阴极数码管（带时钟点）
DS1302
3.3V纽扣电池
九、问题分析及总结
LED数码管实际上是由七个发光管组成8字形构成的，加上小数点就是8个。
这些段分别由字母a,b,c,d,e,f,g,dp来表示。
当数码管特定的段加上电压后，这些特定的段就会发亮，以形成我们眼睛看到的字样了
通过课程设计，我学到了不少的知识。
把以前没有学好的模拟电路的知识进行了补充和加强。
这使我受益很大。
加深了我对于单片机和
数字电路的认识，相信在以后的学习和工作中碰到这些基础的元器件我会更加得心应手。
通过查阅大量的资料，我获得了以前在课堂上学不到的东西，我想这对于以后的毕业设计，或者工作也好，都是很有帮助的。
我很认真地对待这个过程中的每一个细节，希望自己能做得更好。
希望今后还有这样的机会，能够让我学到更多的知识。
在此次的数字钟设计过程中,更进一步地熟悉了芯片的结构及掌握了各芯片的工作原理和其具体的使用方法。
其次，巩固了Keil C51工程文件的建立，程序编写以及编译的掌握程度。
最重要的是，因为只是水平有限，要自己编写C程序很难，但在此实验中，最大的收获莫过于看懂别人的程序，分析之后，自己拼凑编写以实现不同的功能。
并且掌握了程序的编写过程。
在这次实验中我遇到了很多故障，不过通过各种渠道（比如网络，请教同学，老师等等）解决了一些故障，在解决这些问题的过程中发现网络确实是一个很好的学习平台，利用前人的经验可以提高自己的解决实际问题的能力。
十、程序。
