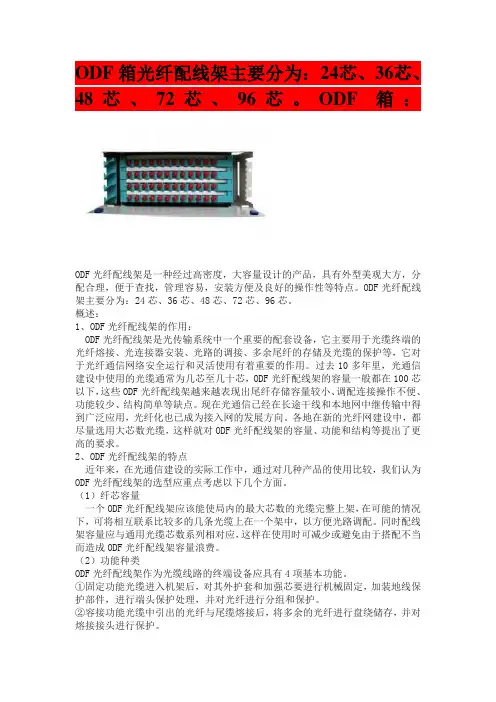

ODF光纤配线架主要型号
ODF箱光纤配线架主要分为：24芯、36芯、48芯、72芯、96芯。
ODF箱：ODF光纤配线架是一种经过高密度，大容量设计的产品，具有外型美观大方，分配合理，便于查找，管理容易，安装方便及良好的操作性等特点。
ODF光纤配线架主要分为：24芯、36芯、48芯、72芯、96芯。
概述：1、ODF光纤配线架的作用：ODF光纤配线架是光传输系统中一个重要的配套设备，它主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。
过去10多年里，光通信建设中使用的光缆通常为几芯至几十芯，ODF光纤配线架的容量一般都在100芯以下，这些ODF光纤配线架越来越表现出尾纤存储容量较小、调配连接操作不便、功能较少、结构简单等缺点。
现在光通信已经在长途干线和本地网中继传输中得到广泛应用，光纤化也已成为接入网的发展方向。
各地在新的光纤网建设中，都尽量选用大芯数光缆，这样就对ODF光纤配线架的容量、功能和结构等提出了更高的要求。
2、ODF光纤配线架的特点近年来，在光通信建设的实际工作中，通过对几种产品的使用比较，我们认为ODF光纤配线架的选型应重点考虑以下几个方面。
（1）纤芯容量一个ODF光纤配线架应该能使局内的最大芯数的光缆完整上架，在可能的情况下，可将相互联系比较多的几条光缆上在一个架中，以方便光路调配。
同时配线架容量应与通用光缆芯数系列相对应，这样在使用时可减少或避免由于搭配不当而造成ODF光纤配线架容量浪费。
（2）功能种类ODF光纤配线架作为光缆线路的终端设备应具有4项基本功能。
①固定功能光缆进入机架后，对其外护套和加强芯要进行机械固定，加装地线保护部件，进行端头保护处理，并对光纤进行分组和保护。
②容接功能光缆中引出的光纤与尾缆熔接后，将多余的光纤进行盘绕储存，并对熔接接头进行保护。
③调配功能将尾缆上连带的连接器插接到适配器上，与适配器另一侧的光连接器实现光路对接。
odf光纤配线架定额
odf光纤配线架定额ODF光纤配线架是一种用于光纤通信系统中的重要设备，它的作用是实现光纤的连接和分配。
在光纤通信系统中，光纤的连接和分配是非常关键的，因为它直接影响到通信质量的稳定性和可靠性。
ODF光纤配线架的设计和安装需要遵循一定的规范和要求，以确保其功能的正常运行和使用的安全可靠。
在设计和安装光纤配线架时，需要考虑到光纤的数量、长度和连接方式等因素，以满足通信系统的需求。
光纤配线架通常由光纤箱和光纤模块组成。
光纤箱是一个封闭的设备，用于保护光纤和连接器，防止其受到外界的干扰和损坏。
光纤模块是用于连接光纤的设备，它包括光纤接头、配线模块和光纤跳线等组件。
在安装光纤配线架时，需要注意以下几个方面：1. 光纤的布线和连接要尽量简洁明了，避免过长或过短的光纤，以免影响信号传输质量。
2. 光纤的连接要牢固可靠，避免出现光纤松动或断裂的情况。
3. 光纤的连接要保持干净，避免灰尘或污垢进入光纤端面，影响信号的传输。
4. 光纤配线架的布局要合理，尽量避免光纤之间的交叉和纠缠，以便于维护和管理。
5. 光纤配线架的标识要清晰可见，方便用户查找和识别。
在使用光纤配线架时，需要注意以下几个方面：1. 在进行光纤的连接和断开时，要轻拿轻放，避免对光纤和连接器造成不必要的损坏。
2. 在更换和维护光纤时，要按照规定的程序和方法进行操作，确保操作的安全性和可靠性。
3. 在光纤配线架周围要保持清洁，避免灰尘和杂物进入光纤箱内，影响光纤的使用。
4. 在光纤配线架出现故障或异常时，要及时进行排查和修复，确保通信系统的正常运行。
ODF光纤配线架是光纤通信系统中不可或缺的设备，它的设计和安装需要遵循一定的规范和要求，以确保通信的稳定性和可靠性。
在使用光纤配线架时，需要注意保持光纤的清洁和连接的牢固可靠，以确保通信系统的正常运行。
odf光纤配线架内部结构
odf光纤配线架内部结构
odf光纤配线架（Optical Distribution Frame）是用于光纤
通信系统中的光纤接入、分配和管理的重要设备。
它的内部结构设
计精巧，能够有效地保护光纤连接和提供良好的信号传输环境。
首先，odf光纤配线架的内部结构包括光纤接头盒、光纤分纤盒、光纤熔接盒和配线模块等部分。
光纤接头盒用于安装光纤连接器，保护光纤连接头不受外界环境影响。
光纤分纤盒用于分布光纤
信号，将光纤信号从主干线路引出并分配到不同的终端设备。
光纤
熔接盒用于进行光纤的熔接和连接，确保光纤之间的信号传输质量。
配线模块则用于管理和组织光纤连接，便于维护和管理光纤线路。
其次，odf光纤配线架的内部结构设计考虑了光纤连接的稳定
性和可靠性。
光纤连接需要保持良好的对齐和固定，以确保光信号
的传输质量。
因此，odf光纤配线架内部结构采用了精密的光纤连
接器和固定装置，保证光纤连接的稳定性和可靠性。
同时，odf光
纤配线架内部结构还考虑了光纤的保护和管理，采用了防尘、防水、防震等设计，保证光纤的安全和可靠运行。
最后，odf光纤配线架的内部结构设计还考虑了维护和管理的
便利性。
光纤通信系统需要经常进行维护和管理，因此odf光纤配线架内部结构设计了方便的维护通道和标识，便于工程师进行维护和管理操作。
同时，odf光纤配线架内部结构还考虑了光纤线路的布局和组织，采用了合理的布线设计，便于维护和管理光纤线路。
综上所述，odf光纤配线架的内部结构设计精巧，能够有效地保护光纤连接和提供良好的信号传输环境，为光纤通信系统的稳定运行提供了重要保障。
odf光纤配线架使用方法
odf光纤配线架使用方法随着现代通信技术的不断发展，光纤通信已经成为了通信行业的主流技术之一。
而在光纤通信中，ODF光纤配线架作为重要的光纤连接设备，其使用方法也备受关注。
本文将从ODF光纤配线架的概念、组成结构、使用方法等方面进行详细介绍。
一、ODF光纤配线架的概念ODF光纤配线架是一种用于光缆连接的设备，其主要作用是将光缆的信号进行分配、交换和传输。
ODF全称 Optical Distribution Frame，是一种可用于光纤通信系统中的光纤配线设备。
其主要作用是将光缆的信号进行分配、交换和传输。
ODF光纤配线架是一种专门用于光纤通信的设备，其主要作用是将光纤缆的信号进行分配、交换和传输。
ODF光纤配线架是一个重要的光纤连接设备，其具有模块化、可扩展、可靠性高等特点，对于光纤通信建设来说是不可或缺的。
二、ODF光纤配线架的组成结构ODF光纤配线架主要由框架、模块、面板、光纤配线盘、光缆接口等组成。
1.框架：ODF光纤配线架的框架是其最基础的组成部分，通常由金属材料制成，具有良好的抗腐蚀性和机械强度。
框架的结构通常分为开放式和封闭式两种，其中开放式框架适用于小型机房和机柜，而封闭式框架适用于大型数据中心和机房。
2.模块：ODF光纤配线架的模块是其最核心的组成部分，其中包括了光纤配线盘、光缆接口和面板等。
模块通常采用模块化设计，可以根据实际需要进行组装和拆卸。
模块的材料通常采用高强度塑料或金属材料。
3.面板：ODF光纤配线架的面板是其最重要的组成部分之一，其主要作用是连接光缆和光缆接口。
面板上通常具有多个光缆接口，可以根据实际需要进行选择和连接。
4.光纤配线盘：ODF光纤配线架的光纤配线盘是其最重要的组成部分之一，其主要作用是将光缆的信号进行分配和交换。
光纤配线盘通常采用铝合金或塑料材料制成，具有良好的机械强度和耐腐蚀性。
5.光缆接口：ODF光纤配线架的光缆接口是其最基础的组成部分之一，其主要作用是连接光缆和面板。
光总配线架（OMDF）技术规范书
概述1.1产品定义光总配线架（OMDF）主要用于设备光缆与室外光缆的集中成端、连接调度和监控测量。
本规范规定了光总配线架（OMDF）的技术要求及安装使用要求，主要对光总配线架（OMDF）的环境要求、外观与结构、功能要求、光电性能、安装与使用等方面进行了规定。
本规范适用于上海联通OMDF采购，作为在新建和改造机房内独立安装的光纤总配线架（OMDF）的采购、设计、建设和实施工作的技术指导依据。
1.2适应标准文件GB/T 2423.1-2001 电工电子产品环境试验GB/T 2423.17-1993 电工电子产品基本环境试验规程GB/T 2828.1-2003 计数抽样检验程序GB/T 2829-2002 周期检验计数抽样程序及表GB/T 3873-83 通信设备产品包装通用技术条件GB/T 9286-1998 色漆和清漆漆膜的划格试验GB/T 18663.1-2002 通信设备机械结构、公制系列和英制系列的试验JB/T6753.5－1993 电工设备的设备构体公差组装结构一般公差YD/T778-2006 光纤配线架；YD/T 694-2004 总配线架；对本规范书中没有提到而国家标准和通信行业标准已有具体规定的内容，卖方提供的设备也应符合相关标准要求。
1.3卖方应按照本文件的要求提供详细的技术建议。
卖方提供的设备应完全符合买方指明的标准，并满足或高于买方提出的要求。
1.4卖方应当仔细阅读技术规范书中规定所有条款并依据，并对本规范书所提出各项要求进行逐条逐项答复、说明和解释。
应答要求为“满足并优于”、“满足”、“不满足”。
对于相关技术参数指标等内容，投标人应在性能要求表格中每一项指标下方的空格内做逐项应答，说明能否满足要求，并填写具体数值，要求以产品标称值应答，应答用蓝色粗体字，同时应在投标文件中提供相应的测试报告或其他证明文件资料。
技术规范中应答为“满足并优于”、“满足”的条款，对于可量化的指标卖方应当明确所提供产品的具体数据，并附第三方出具的检测报告，否则视为“部分满足”。
住宅小区FTTH光纤入户建设施工技术要求【最新版】
住宅小区FTTH光纤入户建设施工技术要求本工程系在新建住宅小区红线内实施FTTH建设，由各用户接入点至每户家居配线箱建设用户光缆。
根据建设范围内小区用户分布情况，经过对小区内道路、建筑物及各种承载通信设施的建设路由进行详细勘察后，按照以上用户光缆设计原则，选择电信间、光缆交接箱位置及确定配线区所覆盖用户;确定用户光缆的建设路由、建设布局、建设容量及楼内光缆的分纤位置及入户方式。
FTTH工程施工要求1、ODF光配线架安装(1) ODF架安装位置、机面朝向应符合设计要求。
(2) ODF架安装垂直偏差应不大于3mm。
(3) ODF架相邻机架应紧密靠拢，列内机面平齐。
(4) ODF配置的尾纤及适配器型号为SC型号。
(5) 光纤连接线应布放应整齐，架内与架间应分别走线。
(6) 光纤连接线静态曲率半径应不小于30mm。
(7) 在安装ODF时，应参照安装手册，严格按照施工规范进行操作，其中适配器和光缆尾纤的安装序号详见图纸。
2、光缆成端接续(1)光缆在机柜和家居配线箱内成端以便和其他设备连接(家居配线箱内如使用预成端的光缆，就不需要进行成端接续)。
光缆进入电信间、设备间应选择安全的位置。
当处于易受外界损伤的位置时，应采取保护措施。
(2)室内光缆在经过的走线架、拐弯点、等位置时，均应绑扎固定，并且排列整齐。
上下走道或爬墙的部位应垫胶管，避免光缆受侧压。
其长度及光缆曲率半径应符合设计要求。
(3)光缆应在机柜内作终端，并在机柜内绑扎固定。
光缆内的金属构件应与机柜保护接地装置接触良好。
(保护地与防雷地)(4)光纤成端应按纤序规定与尾纤熔接并在机柜内标示纤芯与用户对应关系。
(5) 光缆成端时，机架内应有尾纤及光跳线收容、保护装置，采用热熔技术对光纤进行端接。
单芯光纤热熔接续，双向衰减平均值应小于等于0.06dB。
3、管道子管的敷设本工程在孔径90mm 塑料管道内敷设塑料子管时应一次性敷设三根子管。
子管不得跨手孔敷设，子管在管道内不得有接头。
2-技术规范书-ODF配线架
2016年ODF配线架集中采购项目技术规范书鹏博士电信传媒集团股份有限公司2016.5ODF配线架技术规范书1．配置要求2.1 线路侧ODF2.1.1 线路侧ODF机架配置要求2.1.1.1线路侧ODF，其机架规格见附表。
2.1.1.2线路侧ODF机架采用封闭式、半封闭式、敞开式结构。
机架材料采用优质钢材或铝型材，表面喷塑处理。
2.1.1.3 线路侧ODF机架外观颜色应根据买方要求或与局站原有设备相一致2.1.1.4 线路侧ODF机架应提供防雷接地保护装置，盘纤（尾纤及跳纤）位置及装置，并含8套（1条/套）普通型光缆固定装置。
2.1.1.5 宽度为600mm（含600mm）以上机架为子框式（封闭或半封闭抽屉式）。
2.1.1.6 对于表中所提供的各种规格尺寸的线路侧ODF设备实际可达到的满容量安装芯数。
2.1.1.7 线路侧ODF机架应包含的示名条或示名材料及机架的安装材料。
2.1.2 熔配一体化单元配置要求2.1.2.1 熔配一体化单元按束状（或带状）光缆熔配一体化模块配置，容量为12芯，并根据要求配备G.652/G.655 束状（带状）尾纤，光纤适配器按FC/UPC/PC（或SC/UPC/PC）考虑。
2.1.3 ODF熔配一体化子框2.1.3.1 ODF熔配一体化子框为安装在宽度为600mm（含600mm）以上机架中，其子框容量为24芯、48芯、72芯、96芯，即可装配4、6、8块12芯熔配一体化模块。
2.1.3.2 ODF熔配一体化子框应可安装于19"国际标准机架上。
2.2 设备侧ODF2.2.1 设备侧ODF标准型机架配置要求2.2.1.1设备侧ODF机架规格见附表。
2.2.1.2 设备侧ODF机架采用封闭式、敞开式、半敞开式结构。
机架材料采用优质钢材或铝型材，表面喷塑处理。
2.2.1.3 设备侧ODF机架外观颜色应根据买方要求或与局站原有设备相一致。
2.2.1.4 设备侧ODF机架应提供足够的盘纤（跳纤）位置及装置。
1.2ODF一、ODFODF架即ODF光纤配线架。为现在通信配线设备中的
1.2 ODF一、ODFODF架即ODF光纤配线架。
为现在通信配线设备中的主要设备。
ODF(Optical Distribution Frame)架是专为光纤通信机房设计的光纤配线设备,具有光缆固定和保护功能光缆终接功能、调线功能，光缆纤芯和尾纤保护功能。
既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。
构成综合配线架。
该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。
它是光传输系统中一个重要的配套设备，主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。
过去，光通信建设中使用的光缆通常为几芯至几十芯，光纤配线架的容量一般都在100芯以下，这些光纤配线架越来越表现出尾纤存储容量较小、调配连接操作不便、功能较少、结构简单等缺点。
现在光通信已经在长途干线和本地网中继传输中得到广泛应用，光纤化也已成为接入网的发展方向。
各地在新的光纤网建设中，都尽量选用大芯数光缆，这样就对光纤配线架的容量、功能和结构等提出了更高的要求。
1、ODF架结构：典型ODF架的结构图：ODF架应具有可靠终端光缆和灵活分配光纤的功能，并为保护接地端子的引出提供方便。
光纤分配架由机架、子架、盘、熔接盒、保护熔接点的附件、光纤适配器以及尾纤组成。
该架应具有终端光缆和存放多余尾纤的地方，并且有放置光衰耗器的位置。
如图1-2-2所示。
图1-2-2 ODF架2、ODF架的应用用于配线间和设备间光缆的端接、使用和管理，在综合布线系统中，ODF架适用于设备间的水平布线或设备端接，以及集中点的互配端接。
坚固及易于安装的设计，减少安装与操作费用，较大的正面标识空间方便端口识别。
壁挂式光纤配线架可直接固定于墙体上，一般为箱体结构，适用于光缆条数和光纤芯数都较小的场所。
配线架说明书资料
1.172芯子框单元箱1.1.1可安装6个12芯熔配一体化模块的单元箱；1.1.2尺寸：19英寸标准宽度，高：17-22cm,深：22-30cm,可安装在19〃标准机柜和ODF架中；1.1.3功能1.1.3.1熔配一体化模块采用叠加式结构，配置灵活；1.1.3.2抽拉式设计，12芯熔配一体化托盘可单独抽出，满足离架或在架操作使用；1.1.3.3单元箱采用世界先进水平的数控生产线加工工艺流程制造，设计采用业界先进的优质钢板经精密数控冲折成型、整体焊接方案；1.1.3.4单元箱结构刚性强，零件精度高，标准化、互换性高，整体焊接为一体的子框单元箱各零件接地更安全可靠；1.1.3.5各零件表面经过多道前处理工序，再经高档静电喷塑处理，其抗腐蚀能力极强，外形美观大方；1.1.3.6有可靠的光缆固定、开剥、接地保护装置；1.1.4配置清单（见表5）1.2光纤配线架（ODF）1.2.1ODF 结构1.2.1.1结构形式：封闭式；1.2.1.2进缆方向：下进缆；1.2.1.3开门方式：双开前门；1.2.1.4尺寸（高X 宽X深，mm）：574 芯 2200X840X300mm, 504芯 2000X900X300mm；1.2.1.5机架外形尺寸的偏差不超过±2mm,外表面对底部基准面的垂直度公差不大于3mm；1.2.1.6架体采用钣金件，箱体表面采用6三1.2mm厚度的冷轧热镀锌板，立柱等支撑部件采用6三1.5mm厚度的冷轧热镀锌板，其他部件厚度6三1.2mm,整体静电喷塑；1.2.1.7采用19英寸标准机架，576芯可安装8个72芯子框单元箱，504芯可安装7个72芯子框单元箱；1.2.1.8ODF进纤孔及进缆孔应有防尘处理装置；1.2.1.9ODF的安装应具有防震和抗震能力，并提供防震橡胶垫片；1.2.2光缆固定单元1.2.2.1单元式光缆固定，外形整齐美观；1.2.2.2阻燃ABS模压成型基体；1.2.2.3适用于不同直径的光缆固定，可同时固定10根光缆；1.2.2.4完善的接地系统设计，配有接地端子可与机房地网相连;1.2.3标识（丝网印字特别注意）1.2.3.1在配线架前门左上部喷涂广电网络LOGO,颜色为蓝色，高度为65mm，同比例按广电网络商标缩放，见图5；1、产品概述电信行业的迅猛发展使得光纤得到了大规模的应用。
ODF技术规范
ODF技术规范再次重申ODF技术规范，请立即遵照执行！现在最大的问题是标签的问题，网络部在清潭局已检查到了问题。
即将开始考核这7个点的机打标签必须在跳纤同时制作目前兰陵、勤业、五星、清潭、横林、魏村、西夏墅局ODF光缆跳纤已经整改完成，在上述7个局内进行ODF施工时，要求如下，请从即日起立即遵照执行：1、设备至ODF光纤必须布放定长尾缆，多余尾缆可盘留在设备机架内。
如有现成的光纤槽道资源，可考虑将尾纤布放在光纤槽道内。
严格禁止使用塑料护套后布放尾纤至ODF。
若现有设计中有与此冲突部分，请与工程管理员联系后实施设计变更。
2、ODF架内跳纤和架间跳纤时应合理选择尾纤长度，且只允许进行一次正常盘留，盘留后余长不得大于1米。
跨ODF架跳纤必须从走线槽跳接，严格禁止从ODF下的走线区域跳纤。
3、ODF框需从下至上安装，设备成端ODF需按照规范粘贴机打标签。
业务跳纤的标签在尾纤上和ODF上都需粘贴机打标签，尾纤上需用18mm打印纸打印标准光路名、尾纤的两端ODF 位置，ODF面板上需用6mm打印纸打印标准光路名。
ODF跳纤标识应粘贴在跳纤连接接头根部约3-5mm处。
其他局内若有条件已请按此标准进行施工。
因为从明年开始，网络部将陆续将所有机房内的ODF 都整治一遍，我们不如将工作做在前面。
目前物资采购室已备有各种型号规格的尾纤跳纤，如需使用，可在本项目内进行领用。
若有困难，请致电各工程管理员。
谢谢！1、根据物资管理办法规定，工程完工后必须及时到物资采购室办理缴料。
从2010年1月1日开始，供应链系统与计划建设系统采用接口进行管理，今后工程完工状态的项目将不能领料也不能缴料。
请各施工单位重视施工缴料手续，在工程完工后3个工作日内完成缴料。
2、非管资源录入工作将作为一项重要工作进行评价，请务必加快资料的提供、准确，录入工作也必须及时、准确。
3、BSS资料管理将一同按照非管资源的管理要求，从及时性、准确性进行评价。
2-技术要求规范书-ODF配线架
2016年ODF配线架集中采购项目技术规范书鹏博士电信传媒集团股份有限公司2016.5ODF配线架技术规范书1．配置要求2.1 线路侧ODF2.1.1 线路侧ODF机架配置要求2.1.1.1线路侧ODF，其机架规格见附表。
2.1.1.2线路侧ODF机架采用封闭式、半封闭式、敞开式结构。
机架材料采用优质钢材或铝型材，表面喷塑处理。
2.1.1.3 线路侧ODF机架外观颜色应根据买方要求或与局站原有设备相一致2.1.1.4 线路侧ODF机架应提供防雷接地保护装置，盘纤（尾纤及跳纤）位置及装置，并含8套（1条/套）普通型光缆固定装置。
2.1.1.5 宽度为600mm（含600mm）以上机架为子框式（封闭或半封闭抽屉式）。
2.1.1.6 对于表中所提供的各种规格尺寸的线路侧ODF设备实际可达到的满容量安装芯数。
2.1.1.7 线路侧ODF机架应包含的示名条或示名材料及机架的安装材料。
2.1.2 熔配一体化单元配置要求2.1.2.1 熔配一体化单元按束状（或带状）光缆熔配一体化模块配置，容量为12芯，并根据要求配备G.652/G.655 束状（带状）尾纤，光纤适配器按FC/UPC/PC（或SC/UPC/PC）考虑。
2.1.3 ODF熔配一体化子框2.1.3.1 ODF熔配一体化子框为安装在宽度为600mm（含600mm）以上机架中，其子框容量为24芯、48芯、72芯、96芯，即可装配4、6、8块12芯熔配一体化模块。
2.1.3.2 ODF熔配一体化子框应可安装于19"国际标准机架上。
2.2 设备侧ODF2.2.1 设备侧ODF标准型机架配置要求2.2.1.1设备侧ODF机架规格见附表。
2.2.1.2 设备侧ODF机架采用封闭式、敞开式、半敞开式结构。
机架材料采用优质钢材或铝型材，表面喷塑处理。
2.2.1.3 设备侧ODF机架外观颜色应根据买方要求或与局站原有设备相一致。
2.2.1.4 设备侧ODF机架应提供足够的盘纤（跳纤）位置及装置。
odf配线框技术参数
odf配线框技术参数摘要：1.ODF 配线框技术参数概述2.ODF 配线框的主要技术参数3.ODF 配线框的技术参数对光纤通信的影响正文：一、ODF 配线框技术参数概述ODF（Optical Distribution Frame，光纤配线架）是光纤通信网络中的一种重要设备，主要用于光纤的连接、分配和调度。
ODF 配线框技术参数是衡量其性能优劣的重要指标，对于保证光纤通信系统的稳定性和可靠性具有关键作用。
本文将对ODF 配线框的主要技术参数进行详细介绍，以期为相关领域的研究和应用提供参考。
二、ODF 配线框的主要技术参数1.插入损耗：插入损耗是指在光纤连接器插入和拔出过程中，光信号强度的损耗。
ODF 配线框的插入损耗越小，表明其性能越优。
在实际应用中，插入损耗应尽量控制在1dB 以下。
2.返回损耗：返回损耗是指光信号在光纤连接器内部反射后，返回到光源的损耗。
返回损耗越小，表明ODF 配线框的反射性能越好。
通常情况下，返回损耗应控制在30dB 以下。
3.隔离度：隔离度是指ODF 配线框在光纤通信系统中对不同波长光信号的隔离能力。
隔离度越高，表明ODF 配线框的抗干扰能力越强。
在实际应用中，隔离度应尽量达到40dB 以上。
4.温度稳定性：温度稳定性是指ODF 配线框在不同温度条件下性能变化的程度。
温度稳定性越好，表明ODF 配线框适应不同环境温度的能力越强。
一般要求温度稳定性在-40℃至85℃范围内。
5.机械稳定性：机械稳定性是指ODF 配线框在遭受机械振动或冲击时，性能变化的程度。
机械稳定性越好，表明ODF 配线框抗振性能越强。
一般要求机械稳定性在100 次以上振动或冲击后，性能不得明显降低。
三、ODF 配线框的技术参数对光纤通信的影响ODF 配线框的技术参数对光纤通信系统的性能和稳定性具有重要影响。
例如，插入损耗和返回损耗过大会导致光信号强度减弱，从而降低通信质量；隔离度不足会使光纤通信系统容易受到干扰，影响通信稳定性；温度稳定性和机械稳定性不佳则可能导致ODF 配线框在恶劣环境下性能下降，甚至出现故障。
odf配线架工作原理
odf配线架工作原理
配线架是一种用于终端设备的安装和连接的设备。
它的工作原理包括以下几个方面：
1. 结构设计：配线架通常采用坚固的金属或塑料材料，具有固定的架构和基座。
它可以安装在墙壁、机架或电线槽中。
2. 端口设计：配线架具有多个端口，用于插入连接线或电缆。
每个端口通常用标签或颜色进行标识，以便于识别和管理。
3. 连接方式：配线架采用模块化设计，每个端口都与一个模块相对应。
这些模块可以插入和拔出，允许用户根据需要进行连接或更换。
4. 线缆管理：配线架提供了一种有效的方法来管理和组织线缆。
它通常具有针对各种线缆尺寸和类型的配线槽或固定夹具。
这些槽或夹具可以将线缆固定在配线架上，以防止松动或混乱。
5. 数据传输：配线架通过提供一个集中的地点，将各种终端设备连接在一起，实现数据传输。
用户可以使用连接线将设备插入配线架的不同端口，并通过线缆进行通信。
6. 管理和维护：配线架提供了一种便捷的方式来管理和维护终端设备。
用户可以通过简单地更换或重新插入连接线来更改或修复设备。
配线架还允许用户快速识别和解决连接问题，提高故障排除的速度和效率。
综上所述，配线架通过结构设计、端口设计、连接方式、线缆管理以及数据传输等方式，提供了一种方便和有效的方法来安装和连接终端设备。
它不仅可以提供数据传输的功能，还可以简化管理和维护工作，提高工作效率。
智能光纤配线架(智能ODF架)
智能光纤配线架系统的设计及实现智能光纤配线架是在传统光纤配线架的基础上，结合计算机通信、自动控制、光传输及测试技术，通过RFID及软件技术对光纤配线设备进行智能化管理。
本文详细描述了智能光纤配线架系统的结构设计和功能实现。
关键词：智能光纤配线架；自动控制；实时监控Design and Realization of Intelligent ODF SystemAbstractAn intelligent ODF is based on the traditional ODF, combined with computer communications, auto control, fiber-optical transmission and test technology, and then through RFID and software technology to realize the intelligent management of fiber-optical distributing frame system. The article describes the design and realization of intelligent ODF.Keywords: Intelligent ODF; auto control; Real-time Supervision目录摘要 (Ⅰ)Abstract (Ⅱ)第一章引言 (1)1.1 概述 (1)1.2 光纤通信的发展及现状 (1)1.3 光纤配线架的智能化管理 (1)第二章智能光纤配线架系统的组成 (2)2.1 机架结构 (2)2.2 RFID（无线射频识别）标签 (4)2.3 天线（Antenna） (5)2.4 RFID识别器 (6)2.5 控制器 (7)2.6后台网管软件 (7)第三章智能光纤配线架的跳纤方式 (8)3.1 光缆引入机柜及熔接 (9)3.2 设备侧尾缆引入机柜及成端 (12)3.3 设备侧光缆引入机柜及成端 (14)3.4 设备侧跳纤引入机柜及成端 (15)3.5 架内前后跳纤 (16)3.6 架内设备与设备跳纤 (18)3.7 架内线路与线路跳纤 (19)3.8 并架设备与设备跳纤 (20)3.9 并架线路与线路跳纤 (21)3.10 并架设备与线路跳纤 (22)3.11 顶部列与列之间跳纤 (24)第四章并架方式 (25)4.1 顶、底并架孔 (25)第五章总结 (27)致谢 (28)参考文献 (29)第一章引言1.1 概述随着社会的不断发展，信息全球化趋势的不断扩大，越来越多的地区需要建立网络一体化的模式架构，光通信系统正向着大容量、高可靠性的方向发展，随着光纤配线架容量的不断扩大，其物理端口的日益增加，随之而来的是机架承载各种信息的传输量也在不断增加[1]。
odf配线架原理
odf配线架原理
ODF（Optical Distribution Frame，光纤分配架）是一种用于光
纤分布和连结的设备，它在通信系统中起到重要的作用。
ODF通过提供一个集中的并可管理的光纤交叉连接点，实现
了光纤的高效分配和连接。
ODF的原理基于光纤的传输特性和连接方式。
它通常包含一
个机架，机架上安装有光纤接头盘和配线盘。
光纤接头盘用于存放连接线缆的光纤连接器，而配线盘则用于分配和连接光纤。
ODF的工作原理分为三个步骤：分布、连结和管理。
首先是分布。
光纤首先从外部的光缆通过光纤接头盘引入到ODF中，然后通过配线盘将光纤分布到不同的连接点。
这样
做的好处是可以有序地管理光纤，减少连接的复杂性和混乱，提高系统的可靠性和性能。
接下来是连结。
ODF提供了一个集中的连接点，使得光纤之
间可以方便地进行交叉连接。
通过在配线盘上进行合适的连结，可以实现不同设备之间、不同线缆之间的光纤相互连接。
这种灵活的连结方式可以满足不同场景和需求下的光纤连接要求。
最后是管理。
ODF不仅提供了便捷的光纤分配和连结功能，
还可以方便地进行管理和维护。
通过标签或标识，可以清晰地标记每个光纤连接的信息，使得对于大规模的光纤网络来说，管理和维护工作更加简单和高效。
综上所述，ODF的原理基于光纤传输特性和连接方式，通过
分布、连结和管理的步骤，实现了光纤的高效分配和连接。
通过使用ODF，可以提高光纤网络的可靠性、性能和管理效率。
odf架和电源的安装规则
odf架和电源的安装规则在进行ODF架和电源的安装时，需要遵循一些规则，以确保设备安全运行和操作方便。
以下是ODF架和电源的安装规则：1. 安装位置ODF架和电源应安装在干燥、通风、无震动和无腐蚀性物质的区域。
安装位置应具有良好的可访问性和操作性，以方便设备的维护和操作。
同时，应避免在高温、潮湿、易燃和爆炸性环境中安装设备。
2. 安装高度ODF架和电源应根据设备类型和使用要求安装在合适的高度。
一般来说，ODF架的安装高度应根据安装环境的高度、维护需要和使用要求等因素来确定。
而电源设备的安装高度则取决于设备类型和安装环境。
3. 安装方式ODF架和电源的安装方式应符合安装标准和规范要求。
在安装过程中，应注意设备的水平和垂直方向的正确性，并确保设备安装牢固，且所有配件和接线都正确连接。
在安装电源时，还需要注意电源的接地和保护措施。
4. 接线方法OE架和电源的接线等操作应按照设备的使用说明书和操作规程来进行。
特别是电源设备的接线，应由专业电工根据相关标准和规范来操作。
在接线过程中，应注意接线的正确性和稳定性，并进行必要的绝缘保护和接地处理。
5. 维护保养ODF架和电源设备的日常维护保养应按照设备的使用说明书和操作规程来进行。
需要检查设备的各项部件和连接是否正常，及时更换损坏的部件；清理设备的表面和内部灰尘和杂物，并定期维护设备以延长设备的使用寿命。
总之，ODF架和电源设备的安装规则非常重要，不仅涉及设备的安全运行和操作方便，而且还会影响到设备的使用寿命和性能。
因此，在安装过程中一定要按照标准和规范要求进行操作，以确保设备的质量和可靠性。
2-技术要求规范书-ODF配线架
2016年ODF配线架集中采购项目技术规范书鹏博士电信传媒集团股份有限公司2016.5ODF配线架技术规范书1．配置要求2.1 线路侧ODF2.1.1 线路侧ODF机架配置要求2.1.1.1线路侧ODF，其机架规格见附表。
2.1.1.2线路侧ODF机架采用封闭式、半封闭式、敞开式结构。
机架材料采用优质钢材或铝型材，表面喷塑处理。
2.1.1.3 线路侧ODF机架外观颜色应根据买方要求或与局站原有设备相一致2.1.1.4 线路侧ODF机架应提供防雷接地保护装置，盘纤（尾纤及跳纤）位置及装置，并含8套（1条/套）普通型光缆固定装置。
2.1.1.5 宽度为600mm（含600mm）以上机架为子框式（封闭或半封闭抽屉式）。
2.1.1.6 对于表中所提供的各种规格尺寸的线路侧ODF设备实际可达到的满容量安装芯数。
2.1.1.7 线路侧ODF机架应包含的示名条或示名材料及机架的安装材料。
2.1.2 熔配一体化单元配置要求2.1.2.1 熔配一体化单元按束状（或带状）光缆熔配一体化模块配置，容量为12芯，并根据要求配备G.652/G.655 束状（带状）尾纤，光纤适配器按FC/UPC/PC（或SC/UPC/PC）考虑。
2.1.3 ODF熔配一体化子框2.1.3.1 ODF熔配一体化子框为安装在宽度为600mm（含600mm）以上机架中，其子框容量为24芯、48芯、72芯、96芯，即可装配4、6、8块12芯熔配一体化模块。
2.1.3.2 ODF熔配一体化子框应可安装于19"国际标准机架上。
2.2 设备侧ODF2.2.1 设备侧ODF标准型机架配置要求2.2.1.1设备侧ODF机架规格见附表。
2.2.1.2 设备侧ODF机架采用封闭式、敞开式、半敞开式结构。
机架材料采用优质钢材或铝型材，表面喷塑处理。
2.2.1.3 设备侧ODF机架外观颜色应根据买方要求或与局站原有设备相一致。
2.2.1.4 设备侧ODF机架应提供足够的盘纤（跳纤）位置及装置。
光纤配线架标准(YDT778)
光纤配线架标准(YDT778)中华人民共和国行业标准光纤配线架 YD/T778-1999前言本标准是对YD/778—95的修订，技术内容和编写结构均有所改变。
本标准新增加了第4章“命名”，第6章“质量分等”，第8章“检验规则”和第9章“标志、包装、运输和贮存”，标准的名称改为光纤配线架。
本标准按GB/T12707—1991《工业产品质量分等导则》的规定，将产品质量水平分为优等品、一等品和合格品三种。
本标准第5章“要求”中新增加了5.2“外观与结构”、5.3“材料”，5.5“机械耐久性”，第7章“试验方法”中增加了7.4“机械耐久性试验”及7.7.5“贮运高温试验”、7.7.6“贮运低温试验”等内容。
本标准自实施之日起，同时代替YD/T778—95。
本标准由邮电部电信科学研究规划院提出并归口。
本标准起草单位:成都邮电通信设备厂本标准主要起草人:邓川江苏李照熙崔英李淑萍黄金灶范围本标准规定了光纤配线架(以下简称ODF)的定义、命名、要求、质量分等、试验方法、检验规则和标志、包装、运输和贮存。
本标准适用于ODF的检验和验收，并可作为ODF设计、生产、使用和考核产品质量等级的技术依据。
本标准不适用于ODF的质量分选。
引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T2423.1-1989 电工电子产品基本的环境试验规程试验A:低温试验方法。
GB/T2423.2-1989 电工电子产品基本的环境试验规程试验B:高温试验方法。
GB/T2423.9-1989 电工电子产品基本的环境试验规程试验Cb:设备用恒定温热试验方法GB/T2828-1987 逐批检查计数抽样程序及抽样表(适用于连续批的检查)GB/T2829-1987 周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)GB/T3873-1983 通信设备产品包装通用技术条件GB/T5095.2-1997 电子设备用机电元件基本试验规程及测量方法第二部分:一般检查、电连续性、接触电阻测试、绝缘试验和电应力试验GB/T5169.7-1985 电子电工产品着火危险试验本生灯型火焰试验方法GB/T12507-1990 光纤光缆连接器第一部分总规范GB/T12707-1991 工业产品质量分等导则YD/T638.2-93 光通信设备型号命名方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
