电力系统分析-填空题

合集下载

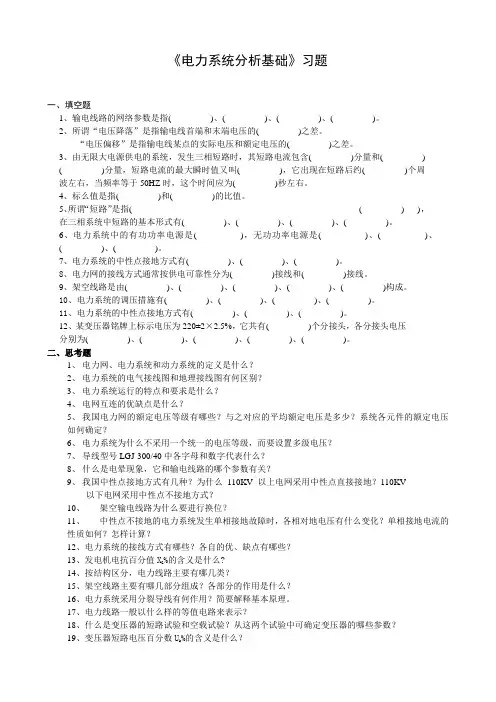

电力系统分析基础习题

电力系统分析基础习题

《电力系统分析基础》习题一、填空题1、输电线路的网络参数是指( )、( )、( )、( )。

2、所谓“电压降落”是指输电线首端和末端电压的( )之差。

“电压偏移”是指输电线某点的实际电压和额定电压的( )之差。

3、由无限大电源供电的系统,发生三相短路时,其短路电流包含( )分量和( )( )分量,短路电流的最大瞬时值又叫( ),它出现在短路后约( )个周波左右,当频率等于50HZ时,这个时间应为( )秒左右。

4、标么值是指( )和( )的比值。

5、所谓“短路”是指( ( ) ),在三相系统中短路的基本形式有( )、( )、( )、( )。

6、电力系统中的有功功率电源是( ),无功功率电源是( )、( )、( )、( )。

7、电力系统的中性点接地方式有( )、( )、( )。

8、电力网的接线方式通常按供电可靠性分为( )接线和( )接线。

9、架空线路是由( )、( )、( )、( )、( )构成。

10、电力系统的调压措施有( )、( )、( )、( )。

11、电力系统的中性点接地方式有( )、( )、( )。

12、某变压器铭牌上标示电压为220±2×2.5%,它共有( )个分接头,各分接头电压分别为( )、( )、( )、( )、( )。

二、思考题1、电力网、电力系统和动力系统的定义是什么?2、电力系统的电气接线图和地理接线图有何区别?3、电力系统运行的特点和要求是什么?4、电网互连的优缺点是什么?5、我国电力网的额定电压等级有哪些?与之对应的平均额定电压是多少?系统各元件的额定电压如何确定?6、电力系统为什么不采用一个统一的电压等级,而要设置多级电压?7、导线型号LGJ-300/40中各字母和数字代表什么?8、什么是电晕现象,它和输电线路的哪个参数有关?9、我国中性点接地方式有几种?为什么110KV以上电网采用中性点直接接地?110KV以下电网采用中性点不接地方式?10、架空输电线路为什么要进行换位?11、中性点不接地的电力系统发生单相接地故障时,各相对地电压有什么变化?单相接地电流的性质如何?怎样计算?12、电力系统的接线方式有哪些?各自的优、缺点有哪些?13、发电机电抗百分值X G%的含义是什么?14、按结构区分,电力线路主要有哪几类?15、架空线路主要有哪几部分组成?各部分的作用是什么?16、电力系统采用分裂导线有何作用?简要解释基本原理。

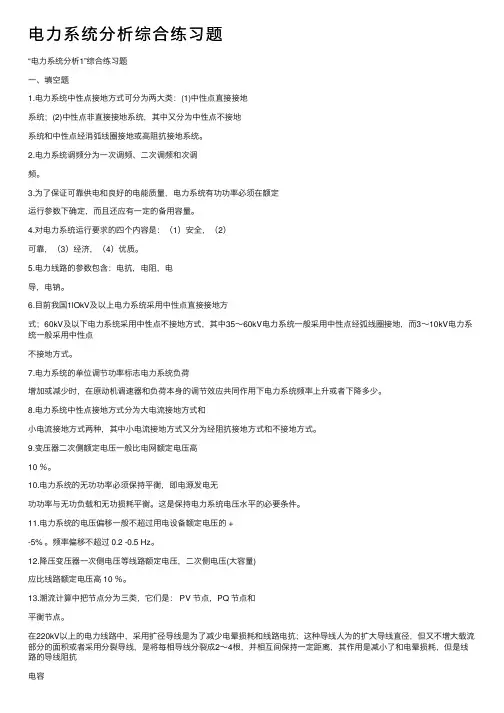

电力系统分析综合练习题

电力系统分析综合练习题

电⼒系统分析综合练习题“电⼒系统分析1”综合练习题⼀、填空题1.电⼒系统中性点接地⽅式可分为两⼤类:(1)中性点直接接地系统;(2)中性点⾮直接接地系统,其中⼜分为中性点不接地系统和中性点经消弧线圈接地或⾼阻抗接地系统。

2.电⼒系统调频分为⼀次调频、⼆次调频和次调频。

3.为了保证可靠供电和良好的电能质量,电⼒系统有功功率必须在额定运⾏参数下确定,⽽且还应有⼀定的备⽤容量。

4.对电⼒系统运⾏要求的四个内容是:(1)安全,(2)可靠,(3)经济,(4)优质。

5.电⼒线路的参数包含:电抗,电阻,电导,电钠。

6.⽬前我国1lOkV及以上电⼒系统采⽤中性点直接接地⽅式;60kV及以下电⼒系统采⽤中性点不接地⽅式,其中35~60kV电⼒系统⼀般采⽤中性点经弧线圈接地,⽽3~10kV电⼒系统⼀般采⽤中性点不接地⽅式。

7.电⼒系统的单位调节功率标志电⼒系统负荷增加或减少时,在原动机调速器和负荷本⾝的调节效应共同作⽤下电⼒系统频率上升或者下降多少。

8.电⼒系统中性点接地⽅式分为⼤电流接地⽅式和⼩电流接地⽅式两种,其中⼩电流接地⽅式⼜分为经阻抗接地⽅式和不接地⽅式。

9.变压器⼆次侧额定电压⼀般⽐电⽹额定电压⾼10 %。

10.电⼒系统的⽆功功率必须保持平衡,即电源发电⽆功功率与⽆功负载和⽆功损耗平衡。

这是保持电⼒系统电压⽔平的必要条件。

11.电⼒系统的电压偏移⼀般不超过⽤电设备额定电压的 +-5% 。

频率偏移不超过 0.2 -0.5 Hz。

12.降压变压器⼀次侧电压等线路额定电压,⼆次侧电压(⼤容量)应⽐线路额定电压⾼ 10 %。

13.潮流计算中把节点分为三类,它们是: PV 节点,PQ 节点和平衡节点。

在220kV以上的电⼒线路中,采⽤扩径导线是为了减少电晕损耗和线路电抗;这种导线⼈为的扩⼤导线直径,但⼜不增⼤载流部分的⾯积或者采⽤分裂导线,是将每相导线分裂成2~4根,并相互间保持⼀定距离,其作⽤是减⼩了和电晕损耗,但是线路的导线阻抗电容14. 增⼤了。

电力系统分析试题及答案

电力系统分析试题及答案

电力系统分析试题及答案# 电力系统分析试题及答案一、选择题1. 电力系统的主干部分是()。

A. 发电机B. 输电线路C. 变电站D. 负荷答案: B. 输电线路2. 电力系统的频率标准为()Hz。

A. 50B. 60C. 120D. 180答案: A. 503. 电力系统中,短路故障通常发生在()。

A. 发电机内部B. 变电站C. 输电线路D. 负荷端答案: C. 输电线路二、填空题1. 电力系统的稳定性分析通常分为______稳定性和______稳定性。

答案:静态;动态2. 在电力系统中,无功功率的流动主要影响系统的______。

答案:电压水平3. 电力系统的损耗主要包括______损耗和______损耗。

答案:铜损;铁损三、简答题1. 简述电力系统的基本组成及其功能。

答案:电力系统由发电站、变电站、输电线路和配电网组成。

发电站的功能是将其他形式的能量转换为电能;变电站的功能是调整电压,以适应不同电压等级的输电和用电需求;输电线路的功能是将电能从发电站输送到变电站或直接到用户;配电网的功能是将电能分配给最终用户。

2. 什么是电力系统的静态稳定和动态稳定?答案:静态稳定是指在电力系统受到小扰动后,系统能够自动恢复到初始运行状态的能力。

动态稳定则是指在系统受到较大扰动或连续扰动时,系统能够在一定时间内恢复到新的稳定状态的能力。

四、计算题1. 假设一个简单的电力系统,其中包含一个发电机、一个变电站和一个负荷。

发电机的输出功率为100MW,变电站的损耗为5%,负荷的功率需求为95MW。

请计算输电线路的损耗。

答案:首先计算变电站的损耗:100MW * 5% = 5MW。

然后计算到达负荷之前的功率:100MW - 5MW = 95MW。

由于负荷的功率需求正好是95MW,所以输电线路的损耗为0MW。

2. 如果上述系统中,输电线路的电阻为0.5欧姆,线路的电流为200A,计算输电线路的损耗。

答案:根据公式 P_loss = I^2 * R,其中 P_loss 是损耗功率,I 是电流,R 是电阻。

电力系统分析课后习题参考答案

电力系统分析课后习题参考答案

电力系统分析课后习题参考答案第1章1-1.选择填空1)电力系统的综合用电负荷加上网络中的功率损耗称为(D)A.厂用电负荷B.发电负荷C.工业负荷D.供电负荷2)电力网某条线路的额定电压为UN=110kV,则这个电压表示的是(C)1A. 相电压B.相电压3C.线电压D.3线电压3)以下(A)不是常用的中性点接地方式A. 中性点通过电容接地B中性点不接地C.中性点直接接地 D. 中性点经消弧线圈接地4)我国电力系统的额定频率为(C)A.30Hz B. 40HzC. 50HzD. 60Hz5)目前,我国电力系统中占最大比例的发电厂为( B )A.水力发电厂 B.火力发电厂C.核电站 D.风力发电厂6)以下(D)不是电力系统运行的基本要求A. 提高电力系统运行的经济性B. 安全可靠的供电C. 保证电能质量D. 电力网各节点电压相等7)以下说法不正确的是(B)A.火力发电需要消耗煤、石油 B.水力发电成本比较大C.核电站的建造成本比较高 D. 太阳能发电是理想的能源8)当传输的功率(单位时间传输的能量)一定时,(A)A.输电的电压越高,则传输的电流越小B.输电的电压越高,线路上的损耗越大C.输电的电压越高,则传输的电流越大D.线路损耗与输电电压无关9)对( A )负荷停电会给国民经济带来重大损失或造成人身事故。

A.一级负荷 B. 二级负荷C.三级负荷 D. 以上都不是10)一般用电设备满足( C )A.当端电压减小时,吸收的无功功率增加B.当电源的频率增加时,吸收的无功功率增加C.当端电压增加时,吸收的有功功率增加。

D.当端电压增加时,吸收的有功功率减少1-2.填空题1)电力系统由(发电机(电源)、负荷(用电设备)以及电力网(连接发电机和负荷的设备)三部分构成。

2)电力系统的常用额定电压等级有( 500kV、220kV、110kV、35 kV 10kV ) (至少写出三个)。

3)发电机的额定电压与系统的额定电压为同一等级时,发电机的额定电压与系统的额定电压的关系为(发电机的额定电压规定比系统的额定电压高5%或7.5%)4)电力系统的运行特点是(电能与国民经济各部门以及人民的生活关系密切,电能不能大量贮存,电力系统中的暂态过程十分迅速)。

《电力系统分析》复习题及答案

《电力系统分析》复习题及答案

《电力系统分析》复习题1一、填空题1、电力网络主要由电力线路和( 变压器或变、配电装置或变电所 )组成。

2、电能生产最基本首要的要求是( 保证安全可靠持续供电 )。

3、连接额定电压分别为220kV 和35kV 两个电力网的一台降压变压器,变压器的两侧均接线路,则此变压器的变比为( 220/38.5或5.7 )。

4、在我国110kV 以上电力系统的中性点运行方式一般为(直接接地)。

5、电压降落指元件两端电压的(相量差)。

6、在电磁环网中,由于变压器变比不匹配而产生的功率称为(循环功率;)。

7、电力系统频率的一次调整,通过调节发电机组上的(调速器)完成。

8、双绕组变压器的分接头在( 高压绕组 )侧。

9、短路冲击电流指的是(短路电流最大可能的瞬时值)。

10、经过派克变换后同步发电机等效的dd 、qq 绕组之间的互感为(0)。

二、单项选择题1、电导是反映电流流经导线而产生的__D__的参数。

A 热效应;B 磁场效应;C 电场效应;D 电晕和漏磁损耗 2、100km 的架空线属于___B____。

A 长线;B 短线;C 中等长度线;D 都不对3、长线路、重负荷的中枢点采用的调压方式是____B_____。

A 顺调压 B 逆调压 C 常调压4、潮流方程是由____B_____推导得来的。

A 回路电流方程;B 节点电压方程;C 支路电压方程;D 割集方程 5、P-V 节点是_______B_____的节点。

A 节点的有功功率和电压未知;B 节压已知;C 节点的电压和相角未知;D 节点的电压和相角已知6、高压电网中,电能传输时产生的电压损耗主要是____D______引起的。

A 有功电流流过电阻;B 有功电流流过电抗;C 无功电流流过电阻;D 无功电流流过电抗7、短路后没有零序电流的不对称短路是___B______。

A 单相短路;B 两相短路;C 三相短路;D 两相短路接地8、电力系统进行潮流的调整和控制措施,错误的是____D_____。

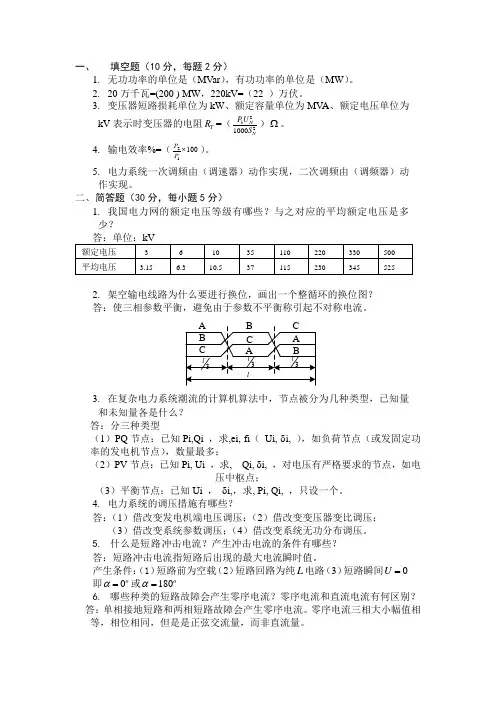

(答案)电力系统分析基础试卷

(答案)电力系统分析基础试卷

一、填空题(10分,每题2分) 1. 无功功率的单位是(MVar ),有功功率的单位是(MW )。

2. 20万千瓦=(200 ) MW ,220kV=(22 )万伏。

3. 变压器短路损耗单位为kW 、额定容量单位为MV A 、额定电压单位为kV 表示时变压器的电阻T R =(221000k N NP U S )Ω。

4. 输电效率%=(21100P P ⨯)。

5. 电力系统一次调频由(调速器)动作实现,二次调频由(调频器)动作实现。

二、简答题(30分,每小题5分)1. 我国电力网的额定电压等级有哪些?与之对应的平均额定电压是多少?2. 架空输电线路为什么要进行换位,画出一个整循环的换位图? 答:使三相参数平衡,避免由于参数不平衡称引起不对称电流。

3. 在复杂电力系统潮流的计算机算法中,节点被分为几种类型,已知量和未知量各是什么? 答:分三种类型(1)PQ 节点:已知Pi,Qi ,求,ei, fi ( Ui, δi, ),如负荷节点(或发固定功率的发电机节点),数量最多;(2)PV 节点:已知Pi, Ui ,求, Qi, δi, ,对电压有严格要求的节点,如电压中枢点;(3)平衡节点:已知Ui , δi,,求, Pi, Qi, ,只设一个。

4. 电力系统的调压措施有哪些? 答:(1)借改变发电机端电压调压;(2)借改变变压器变比调压; (3)借改变系统参数调压;(4)借改变系统无功分布调压。

5. 什么是短路冲击电流?产生冲击电流的条件有哪些? 答:短路冲击电流指短路后出现的最大电流瞬时值。

产生条件:(1)短路前为空载(2)短路回路为纯L 电路(3)短路瞬间0U =即0o α=或180o α=6. 哪些种类的短路故障会产生零序电流?零序电流和直流电流有何区别? 答:单相接地短路和两相短路故障会产生零序电流。

零序电流三相大小幅值相等,相位相同,但是是正弦交流量,而非直流量。

三、(10分)系统接线如图所示, 当 f 1 、f 2点分别发生不对称接地短路故障时, 试作出相应的零序等值电路。

电力系统分析

电力系统分析

电力系统分析一、填空题1. 输电线路的电气参数包括电抗、电导、电纳和电阻。

2.输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路额定电压的数值差。

3.电力系统的潮流分布一般是用各节点的电压和功率表示。

4.调整发电机组输出的有功功率用来调整电力系统运行的频率。

5. 衡量电能质量好坏的指标是电压、频率和波形。

6.我国110kV及以上系统,中性点运行方式采用直接接地。

7.一个将10kV升到220kV的变压器,其额定变比为 10.5/2428.标么值近似计算中基准电压常选网络平均额定电压。

9.电力系统是电能的生产、输送、分配和消费的各个环节组成的一个整体。

其中输送和分配电能的部分称为电力网。

若把水电厂、火电厂的动力部分也包括进来,就称为动力系统。

10.对电力系统运行的基本要求是:保证供电的可靠性,保证电能的良好质量,提高运行的经济性。

11.电力系统的无功功率电源,除了发电机外,还有同步调相机、静电电容器及静止补偿器。

12. 对称分量法是分析电力系统不对称故障的有效方法。

在三相参数对称的线性电路中,各序对称分量具有独立性。

13.短路是电力系统的严重故障。

短路冲击电流、短路电流最大有效值和短路容量是校验电器设备的重要数据。

14.系统中所有电力用户的用电设备所消耗的电功率总和就是电力系统的负荷,亦称电力系统的综合用电负荷。

电力系统负荷加上电力网的功率损耗就是各发电厂应该供给的功率,称为电力系统的供电负荷,在此基础上再加上发电厂厂用电消耗的功率就是各发电厂应该发出的功率,称为电力系统的发电负荷。

15.简单不对称故障包括单相接地短路、两相短路、两相接地短路、单相断开和两相断开等。

16.电力系统的运行电压水平同无功功率平衡密切相关。

电压调整的主要手段是:改变发电机端电压;改变变压器的变比;无功功率补偿。

17.通常系统负荷是随时间变化的,其变化规律可用负荷曲线来描述。

18.输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路额定电压的数值差。

国家电网校园招聘考试电力系统分析真题填空题

国家电网校园招聘考试电力系统分析真题填空题

填空题1.在计算机潮流计算的三类节点中,数量最多的一类节点是PQ节点。

2.在标么制中,只需选定两个基准值,常选的是电压和功率。

3.电力系统运行的基本要求有可靠性、优质性和经济性。

4.电能质量是指电压质量、波形质量和频率质量。

5.输电线路的正序阻抗与负序阻抗大小通常相等。

6.快速切除故障将使得系统的暂态稳定性得到提高。

7.三个不对称向量分解为三组对称向量的方法是对称分量法。

8.在简单系统中,应用等面积定侧分析系统的暂态稳定性,若加速面积大于最大可能的减速面积,系统将失去______暂态稳定性。

9.我国规定的电力系统额定频率为50Hz。

10.发电机暂态电抗大于次暂态电抗。

11.根据正序等效定则,单相短路的附加阻抗为ZΣ(2)+ZΣ(0)。

12.输电线路的电气参数有电阻、电抗、电导和电纳。

13.在电力系统中,单相接地短路可以简记为f(1),三相短路可简记为f(3),两相短路可以简记为f(2),两相接地短路可简记为f(1,1)。

14.一台变压器将两电力网络相连,其额定电压为121/220,则它是升压变压器。

15.潮流计算中,PQ节点待求的物理量是该节点的电压幅值和电压相位。

16.电力系统中,备用容量按存在形式可分为两种:即热备用和冷备用。

17.在任何负荷下,中枢点的电压保持为大约恒定的数值(102%—105%UN),这种调压方式为恒调压。

18.潮流计算中,常将节点分类成PQ节点、PV节点和Vθ节点。

19.电力系统的频率主要和有功功率有关。

20.当供电电源内阻抗小于短路回路总阻抗的10%时,则电源可作为无穷大功率电源处理。

21.同步发电机派克变换是将定子a,b,c三相电磁量变换到与转子同步旋转的d,q,0坐标系上。

22.在我国110KV及以上的系统中,中性点的运行方式一般采用中性点直接接地方式。

23.如果一条支路的阻抗为2+5j,则它是感性。

24.耗量特性曲线上某一点切线的斜率为耗量微增率。

25.潮流计算中,PV节点待求的物理量是该节点的无功功率Q和电压相位θ。

电力系统填空题

电力系统填空题

模拟一填空(1分/空,共10分)1.架空输电线的相间距离越大,正序电抗越(),零序电抗越()。

2.架空输电线的正序电抗()于其零序电抗。

3.采用分裂导线可()输电线电抗。

4•冲击电流是短路电流()的瞬时值。

5.同步发电机对称稳态运行时,其Eq ()于Eq'; Eq'()于Eq"; Eq'()于EQ6.同步发电机机端发生三相短路时,定子中的直流分量电流对应转子中的()分量电流。

7•除()柱式变压器外,其它变压器的零序励磁电抗在不对称短路计算中可忽略。

一、填空( 1 分/ 空,共10分)1、大;小2 、小3 、降低4 、最大5 、大;大;小6 、基频7 、三相三模拟二1、有架空地线的输电线的正序电抗()于无架空地线的输电线的正序电抗,有架空地线的输电线的零序电抗()于无架空地线的输电线的零序电抗。

2、电力系统短路后,就标幺值而言,越接近短路点,正序电压越(),负序电压越(),零序电压越()。

3、无阻尼绕组同步发电机暂态电势Eq'与()绕组交链的磁链成正比,它能在运行状态发生突变的瞬间()。

4 、计算曲线是反映电力系统三相短路电流()分量与()电抗和()三者之间函数关系的一组曲线。

An:—、填空(1分/空,共10分)1 、等;小2 、低;高;高3 、励磁;保持不变4 、周期;计算;时间模拟三1. 同步发电机的各种电抗间存在下列关系: Xd ()于Xd',Xd' ()于Xd",Xd()于Xq。

2. 同步发电机机端发生三相短路时,定子中的()分量电流对应转子中的基频周期分量电流。

3. 输电线的零序电抗()于正序电抗。

4. 计算曲线是反映电力系统三相短路电流()分量与()电抗和()三者之间函数关系的一组曲线。

使用时,先要将()电抗换算成()电抗。

Ans: 1 、大于;大于;大于2 、直流3 、大4 、周期;计算;时间;转移;计算模拟四:1. 用牛拉法计算电力系统潮流时,雅可比矩阵是()矩阵,具有对称性,其各元素的取值在迭代过程中()(是、否)不断变化。

电力系统分析复习题

电力系统分析复习题

《电力系统分析》复习题一、填空题1、电力系统是由、和有机连接起来,所构成的生产、输送、分配和使用电能的整体。

2、在三相电力系统中,作为供电电源的发电机和变压器的中性点有三种运行方式:、和。

3、用功率和阻抗表示的电压降纵分量的表达式为。

4、当功率的有名值为S=P+jQ时,(功率因数角为),取基准功率为Sn,则无功功率的标么值为。

5、为了满足频率调整的需要,以适应用户对功率的要求,电力系统装设的发电机的额定容量必须当前的负荷。

6、采用分裂导线,使得线路电抗。

7、在频率调整过程中,能够实现频率无差调节的是。

8、有零序分量的条件是三相电流之和不等于。

9、环式网络中,有功功率分点和无功功率分点。

10、在频率调整过程中,能够实现频率无差调节的是。

11、潮流计算中,PV节点是指的节点。

12、电力系统电压中枢点是指。

13、暂态稳定性是研究系统在扰动下的稳定性问题。

14、超导同步发电机三相短路时定子绕组中的电流包括,,,。

15、派克变换是将系统变为系统,经派克变换后,自感和互感系数是。

16、电力网络主要由电力线路和组成。

17、电能生产最基本首要的要求是18、在电磁环网中,由于变压器变比不匹配而产生的功率称为。

19、正序等效法则是指。

20、电能质量包括 、 和 三个方面。

21、短路冲击电流指的是 。

22、 指等值负荷功率Li Li Q P 、和等值电源功率Gi Gi Q P 、是给定的,即注入功率P i 、Q i 给定,待求的则是节点电压的大小U i 和相位角δi ; 指等值负荷和等值电源的有功功率P Li 、P Gi 给定,即注入有功功率P i 给定,等值负荷的无功功率Q Li 和节点电压的大小U i 也给定,待求的则是等值电源的无功功率Q Gi ,注入无功功率Q i 和节点电压的相位角δi 。

23、电力系统频率的一次调整,通过调节发电机组上的 完成。

24、所谓电力系统稳定性是指 。

25、电力系统的调压措施有 、 、。

电力系统分析(填空题)

电力系统分析(填空题)

电力系统分析(填空题)
1. 电力系统的基本组成包括:发电、输电、配电和
_____________。

答案:用电。

2. 电力系统中的高压电缆输电一般采用的是
__________________。

答案:直流输电。

3. 电力系统中的三相交流电系统中,每相间相位差为
_______________度。

答案:120。

4. 电力系统中用于控制电压和保护系统的装置是__________。

答案:继电器。

5. 变电站中的主变压器通常采用的冷却方式是___________。

答案:油冷却。

6. 针对电力系统的稳定性问题,通常采用的控制措施是
__________________。

答案:调节发电机输出功率。

7. 电力系统中的灵敏接地系统主要作用是
____________________。

答案:保护系统中的人员和设备免受接地故障带来的危害。

8. 变电站中用于调节电压的装置是________________。

答案:变压器。

9. 在电力系统中,电压、电流和功率等物理量通常采用的单位是_____________。

答案:伏特、安培和瓦特。

10. 电力系统中用来承载电力负荷的杆塔通常采用的材料是
__________。

答案:钢材。

《电力系统分析》试题含答案

《电力系统分析》试题含答案

《电力系统分析》试题一、判断题1、电力系统是由发电机、变压器、输配电线路和用电设备按照一定规律连接而成,用于电能生产、变换、输送分配和消费的系统。

(√ )2、电能生产的主要特点可以概括为连续性、瞬时性和重要性(√ )。

3、负荷等级的分类是按照供电中断或减少所造成的后果的严重程度划分的。

(√ )4、保证供电可靠性就是在任何情况下都不间断对用户的供电。

(×)5. 中等长度线路是指100Km以上、300Km以下的架空线路。

(√ )6. 分裂导线多采用2~4分裂,最多不超过6分裂。

(√ )7. 电能生产的主要特点可以概括为连续性、瞬时性和重要性(√ )8. 负荷等级的分类是按照供电中断或减少所造成的后果的严重程度划分的。

(√ )9. 采用分裂导线不仅可以减小架空输电线路的电抗,而且可以提高架空输电线路的电晕临界电压。

(× )10、供电中断将造成产品大量报废的用户的用电设备属于二级负荷。

(×)11. 用户只能从一个方向获得电能的电力网接线称为无备用接线方式,无备用接线方式通常用于对三级负荷的供电。

(√ )12. 我国对电力系统频率偏移的规定是正常情况下不超过+ -5%。

(× )13. 衡量电能质量的具体指标是电压偏移、频率偏移和电压畸变率。

(√ ).14. 线电压和相电压的标么值数值相等。

(√).15.35kv及以下高压电力系统均应采用中性点不接地的运行方式。

(× )16、一级负荷在任何情况下都不允许停电,所以应采用双电源供电或单电源双回路供电。

(×)17、二级负荷可以采用单电源双回路供电。

(√ )18、电力网是指由变压器和输配电线路组成的用于电能变换和输送分配的网络。

(√ )19、衡量电能质量的具体指标是电压偏移、频率偏移和电压畸变率。

(√ )()20、我国电力系统对频率偏移的具体规定是任何电力系统、任何情况下频率偏移都不得超过。

(√)21、发电厂升压变压器低压绕组的额定电压应等于发电机的额定电压。

电力系统分析试题1

电力系统分析试题1

电力系统分析一、填空题1.'dX 是同步发电机的 电抗。

'q E 是同步发电机的 电势,它正比于磁链 。

2. 当同步发电机的外部电路突然三相短路时,由于外界阻抗减小,定子绕组 突然增大,相应电枢反应磁链也将 ,原来稳定状态下电极内部的电磁 遭到破坏。

3. 电力系统的静态稳定性是指电力系统受到瞬时的小的 时,能够自动恢复到 状态的能力。

静态稳定的实用判据是>d δd S Eq Eq p =。

4. 当零序电压加在变压器绕组连接成 或中性点不接地的星形一侧时,无论另一侧绕组的 如何,变压器中都没有 流通。

5. 当零序电压加在变压器绕组连接成三角形或 不接地的星行一侧时,无论另一侧绕组的 如何,变压器中都没有 流通。

此时,变压器的零序电抗X 0= 。

6. 同步发电机端外突然发生三相短路时,在电磁暂态过程中,励磁绕组中的直流分量电流fa i ∆和定子三相电流中同步频率交流自由分量f ωi ∆按时间常数 衰减,它是励磁绕组 与 之比。

7. 引起电力系统较大扰动的主要原因是: 、切除或投入系统的主要元件、 。

8. 电力系统的故障可分为 和 两大类。

9. 短路电流最大有效值imp I 是发生在短路后的 时刻,并假定在该时刻前后 内非周期分量 的电流有效值。

10. 有阻尼同步发电机突然三相短路时刻,电势 和 不能突变。

11. 与单回路无避雷线三相架空电力线路相比,双回路无避雷线三项架空电力线路的零序电抗值 。

12. 电力系统静态稳定的实用判据为: ;电力系统频率的静态稳定的判据是 ; 电动机静态稳定运行的转矩—转差率的判据是 。

13. 同步发电机基本方程式经派克变换后,内部的电磁关系仍为 。

14.15. 有阻尼绕组同步发电机三相短路的暂态过程通常可分为两个阶段:短路的最初阶段称为 ;稍后阶段仍称为 。

16. 为了避免当高压侧发生单相接地短路时,自耦变压器中性电位升高引起 ,通常将自耦变压器中性点 接地,也可经 接地,且均认为X m0= 。

国家电网考试-电力系统分析习题

国家电网考试-电力系统分析习题

第一部分填空题1.构成电力系统的四个主要部分是。

2.电力系统的四个主要功能是。

3.电力系统运行的三个主要特点是。

4.对电力系统运行的三个基本要求是。

5.电能质量的三个主要指标是。

6.合格电压质量的范围是。

7.合格的频率范围是。

8.我国3KV及以上的额定电压等级有。

9.110KV及以上系统,中性点运行方式采用。

10.60KV 及以下系统,中性点运行方式采用。

11.中性点运行方式是指。

12.电力系统的两种主要接线图是。

13.火电厂的厂用电率大约为。

14.水电厂的厂用电率大约为。

15.一台变压器变比为110/11,则它是。

16.一台变压器变比为110/10.5,则它是。

17.一台变压器变比为121/10.5,则它是。

18.潮流计算中的状态变量是指。

19.潮流计算中的控制变量是指。

20.潮流计算中的扰动变量是指。

21.潮流计算中,PQ节点是指。

22.潮流计算中,PV节点是指。

23.潮流计算中,平衡节点是指。

24.线路的对地支路性质是。

25.变压器的对地支路性质是。

26.1公里LGJ—300型的架空线,其电阻大约为。

27.1公里架空线,其电抗大约为。

28.1公里架空线,其电纳大约为。

29.无限大电源的特点是。

30.理想变压器的特点是。

31.无限大电源发生机端三相短路是,定子电流中将包括。

32.凸极发电机发生机端三相短路,短路瞬间定子电流将包括。

33.凸极发电机发生机端三相短路,短路瞬间转子电流将包括。

34.隐极发电机发生机端三相短路,短路瞬间定子电流将包括。

35.隐极发电机发生机端三相短路,短路瞬间转子电流将包括。

36.有功负荷最优分配的原则是。

37.线路存在电抗的原因是当线路有电流通过是存在。

38.线路存在电纳的原因是当线路有电流通过是存在。

39.线路存在电导的原因是当线路有电流通过是存在。

40.如果一条支路的阻抗为R+jX ,则它是。

41.如果一条支路的阻抗为R-jX ,则它是。

42.如果一条支路的导纳为G+jB ,则它是。

电力系统填空题大全(含答案)__供电力系统考试及应聘笔试参考

电力系统填空题大全(含答案)__供电力系统考试及应聘笔试参考

电⼒系统填空题⼤全(含答案)__供电⼒系统考试及应聘笔试参考稳态部分⼀、填空题1、我国国家标准规定的额定电压有3kv 、6kv、 10kv、 35kv 、110kv 、220kv 、330kv、500kv 。

2、电能质量包含电压质量、频率质量、波形质量三⽅⾯。

3、⽆备⽤结线包括单回路放射式、⼲线式、链式⽹络。

4、有备⽤界结线包括双回路放射式、⼲线式、链式、环式、两端供电⽹络。

5、我国的六⼤电⽹:东北、华北、华中、华东、西南、西北。

6、电⽹中性点对地运⾏⽅式有:直接接地、不接地、经消弧线圈接地三种,其中直接接地为⼤接地电流系统。

7、我国110kv及以上的系统中性点直接接地,35kv及以下的系统中性点不接地。

⼆⼀、填空题1、按绝缘材料,电缆可分为纸绝缘、橡胶绝缘、塑料绝缘三种类型。

2、架空线路由导线、避雷线、杆塔、绝缘⼦和⾦具等构成。

3、电缆线路由导线、绝缘层、保护层等构成。

4.、导线主要由铝(Z)、钢(G)、铜(T)等材料构成。

5、线路电压超过220KV时为减⼩电晕损耗或线路电抗,采⽤扩径导线或分裂导线。

6、为了减少三相参数的不平衡采取架空线路的换位。

三⼀、填空题1、调整潮流的⼿段有:串联电容、串联电抗、附加串联加压器。

2、串联电容的作⽤是以其电抗抵偿线路的感抗。

3、串联电抗的作⽤与串联电容相反,主要在限流,将其串联在重载线段上可避免该线段过载。

4、附加串联加压器的作⽤在于产⽣⼀环流或强制循环功率,使强制循环功率与⾃然分布功率的叠加可达到理想值。

5、辐射形配电⽹的接线⽅式分为辐射式、链式、⼲线式三种⽹络。

电⼒系统分析(1)模拟题⼀、填空题:1.电⼒系统组成的四个主要部分、、、。

2.与发电机相连的变压器受电端额定电压为,与输电线路相连的变压器送端额定电压⽐所接⼊的⽹络额定电压⾼。

3.输电线路的电阻反映输电线路的效应,电导反映输电线路的效应。

4.双绕组变压器在额定电压下,且通过额定功率时,变压器的总有功损耗为(MW)。

电力系统分析考试题

电力系统分析考试题

电力系统分析考试题一、判断题1、分析电力系统机电暂态过程时,通常认为电磁暂态过程已经结束,即不再考虑发电机内部的电磁暂态过程。

(√)2、短路冲击电流出现在短路发生后约半个周期。

(√)3、不管发电机的各个绕组是由超导体还是非超导体构成,短路电流中的非周期分量都将逐渐衰减到零。

(×)4、当发电机定子绕组之间的互感系数为常数时,发电机为隐极机。

(√)5、电力系统发生不对称短路时,不仅短路点三相参数不对称,电力系统其他部分三相参数也将成为三相不对称的。

(×)6、不管架空输电线路是否假设避雷线,其负序电抗都是一样的。

(√)7、电力系统发生不对称接地短路时,故障处三相电压不对称分解出的零序电压是电力系统中出现零序电流的原因。

(√)8、小干扰法既可用于电力系统静态稳定性的分析,也可用于电力系统暂态稳定性的分析. (×)9、线路串联电容器可以提高电力系统并列运行的静态稳定性。

(√)10、从严格的意义上讲,电力系统总是处于暂态过程之中。

(√)11、无限大电源的频率保持不变,而电压却随着负荷的变化而变化,负荷越大,电源的端电压越低。

(×)12、不管同步发电机的类型如何,定子绕组与转子绕组之间互感系数都是变化的。

(√)13、对称分量法只能用于线性电力系统不对称故障的分析计算。

(叠加)(√)14、派克变换前后,发电机气隙中的磁场保持不变. (√)15、具有架空地线的输电线路,架空地线的导电性能越强,输电线路的零序阻抗越大。

(×)16、不对称短路时,发电机机端的零序电压最高。

(×)17、同步发电机转子的惯性时间常数JT反映了转子惯性的大小。

(√) 18、短路计算时的计算电抗是以发电机的额定容量为基准的电抗标幺值。

(√)19、切除部分负荷是在电力系统静态稳定性有被破坏的危机情况下,采取的临时措施。

(√)20、变压器中性点经小电阻接地可以提高接地短路情况下电力系统并列运行的暂态稳定性(√)21、对称分量法不能用于非线性电力网的不对称短路分析。

电力系统分析(答案在题后)

电力系统分析(答案在题后)

电力系统分析(答案在题后)电力系统分析一、填空题1.中性点不接地系统,发生单相接地故障时,故障相电压为。

2.当计算电抗Xjs> 时,短路电流的周期分量保持不变。

3.输电线路的正序阻抗与负序阻抗大小。

4.电力系统中,各支路的电流分布系数的和等于。

5.电力系统中无功电源包括调相机、静止补偿器、发电机和。

6.电力系统中发电机调压一般是采用调压方式。

7.正常条件下,输电线路的电导参数认为等于。

8.采用分裂导线后,线路的自然功率比普通线路的。

9.冲击电流的计算是短路故障发生后周期的可能短路电流的最大值。

10.、有功日负荷预测的依据是曲线。

11. 电力系统静态稳定性的判据。

12. 系统f点发生a、c两相短路时的原始边界条件为。

13. Y/D-11接线的变压器,其D侧正序电流超前 Y侧正序电流度 14. 电力系统接线图分为和电气接线图。

15. Ks表示的单位调节功率,KG表示发电机的单位调节功率16. 影响变压器零序电抗的因素有变压器的类型,中性点是否接地,以及绕组接线方式。

17. 系统发生不对称短路时,从故障点到发电机,正序电压。

18. 已知系统的基准电压UB,基准容量SB,则阻抗的基准值为。

19. 如果短路点距异步电动机端点较近时,有可能,异步电动机改作发电机运转,将向系统供出反馈电流。

20. 频率的变化取决于系统的功率的变化。

21. 电力系统运行的基本要求有供电可靠性、良好的电能质量和。

22 当负荷在两台机组间分配时,如果燃料耗量微增率相等,则所需要的总的燃料。

23. 一次调频由发电机的进行,二次调频由发电机的进行。

24. 电力网的损耗电量占供电量的百分值叫做电力网的。

25. 加速过程中发电机输出电磁功率所作的功减速过程中转子消耗的动能,系统才能保持暂态稳定。

26. 中枢点的调压方式有常调压、和顺调压。

27. 二次调频可以实现调频。

28. 发电机的额定电压比系统额定电压 %。

29.以等值电源容量为基准容量的转移电抗称为。

《电力系统分析》自考试题

《电力系统分析》自考试题

《电力系统基础》自考试题一、填空题1. 依据一次能源的不同,发电厂可分为火力发电厂、水力发电厂、核电厂、风力发电厂等。

2. 采用分裂导线的目的是减少电晕损耗和线路电抗。

3. 电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电质量要求。

4. 潮流计算中的电压数值约束条件是由电压质量标准决定的。

5. 发电机定子三相短路时为维持定子绕组的磁链守恒在定子绕组产生直流分量电流。

6. 从发电厂电源侧的电源功率中减去变压器的功率损耗,得到的直接连接在发电厂负荷侧母线上的电源功率称为等值电量标准。

7. 电力系统零序等值电路与正序等值电路不同。

8. 短路电流最大可能的瞬时值称为短路冲击电流。

9. 简单系统静态稳定依据为δd /dP E >0。

10. 减少原动机出力将提高(改善)系统的暂态稳定性。

11. 我国国家标准规定的、常用的网络额定电压等级(10千伏及以上)包括10、35、110、220、500千伏。

(写出5个) 12. 某系统电压基准值取U B ,功率基准值为S B ,则其阻抗基准值Z B (用U B 和S B 表示)可表示为:ZB=UB 2/SB 。

13. 线路的电压降落是指线路始末两端电压的相量差。

14. 负荷曲线是指负荷相对于时间变化的关系。

15. N 个节点的电力系统,其节点导纳矩阵为n 阶。

16. 在短路电流计算公式中,θ角表示定子a 相绕组轴线与转子d 轴之间夹角。

17. 两相短路接地的复合序网是三序网并联。

18. 系统D 点发生不对称故障,E a ∙∙Da(0) 19. 同步机转子运动方程中(P T -P E )两个量的单位是标幺值。

20. 短路电流最大可能瞬时值,称为冲击电流。

21. 若某系统电压基准值取U B ,功率基准值为S B ,则其导纳基准值Y B (用U B 和S B 表示)可表示为:_YB=UB2SB_______。

22. 若已知线路阻抗R+jX 、线路末端电压U2∠0°,负荷P+jQ ,则线路的电压降落可表示为________。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第 2 页
60、事故备用是为发电设备发生偶然事故,不影响对电力用户的供电而设的, 容 量大小受多种因素影响,但不能小于系统中___________。 61、中枢点的调压方式可以分为三类:顺调压、逆调压和___________。 62、电力系统频率的调整,主要调节_______________功率。 63、在标么值近似计算中,电压基准值一般选取_______________。 64、110kV 电力网的平均额定电压为_______________。 65、在三相参数对称的线性电路中,正序、负序、零序对称分量具有 _________________性。 66、对于长度在 100~300km 之间的架空线,其等值电路一般可采用 T 型或 _____________。 67、中性点经消弧线圈接地的系统,在实践中一般都采用_________________补 偿。 68、简单系统静态稳定实用判据为_________________。 69、某一元件两端电压的相量差称为_________________。 70、 利用电气制动可以提高暂态稳定性, 但制动电阻的大小和投切时间必须得当, 如果制动时间过短,制动作用过小,发电机仍要失步,这种制动为 _________________。 71、电力系统中发生单相接地短路时,故障相短路电流的大小为其零序电流分量 的___________倍。 72、电力系统发生三相短路时零序电流的大小等于___________。 73、无限大功率电源指的是在电源外部有扰动发生时,仍能保持___________和 频率恒定的电源。 74、短路冲击电流是指_________。 75、对称分量法是一种叠加法,适用的系统必须是_________。 76、进行频率一次调整,一般采用发电机组上装设_________。 77、降压变压器将 330kV 和 220kV 电压等级的电网相联,两侧均与线路相连, 其一、二次侧额定电压应为________。 78、短路电流最大可能的瞬时值,称为________。 79、参与一次调整的发电机组的单位调节功率和负荷的单位调节功率之和称为 ________。 80、当 a 相发生接地短路时,在短路点处,a 相短路电流的零序分量与 b 相短路 电流的零序分量的相位________。
电力系统分析-填空题
1、依据一次能源的不同,发电厂可分为火力发电厂、水力发电厂、______、风 力发电厂等。 2、采用分裂导线的目的是______。 3、电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电______ 要求。 4、潮流计算中的电压数值约束条件是由______决定的。 5、发电机定子三相短路时为维持定子绕组的磁链守恒在定子绕组产生______分 量电流。 6、从发电厂电源侧的电源功率中减去变压器的功率损耗,得到的直接连接在发 电厂负荷侧母线上的电源功率称为______。 7、电力系统零序等值电路与正序等值电路______。 8、短路电流最大可能的瞬时值称为______。 9、简单系统静态稳定依据为______。 10、减少原动机出力将______系统的暂态稳定性。 11、在我国 35KV 电压等级电力系统中性点运行方式为 。 12、在计算机潮流计算的三类节点中,数量最多的一类节点是 。 13、在标么制中,只需选定两个基准值,常选的是电压和 。 14、一台将 220KV 降为 60KV 的双绕组变压器,其额定变比为 。 15、电力系统运行的基本要求有可靠性、优质性和 。 16、电力系统发生三相短路时,零序电流等于 。 17、电能质量是指电压质量、波形质量和 。 18、输电线路的正序阻抗与负序阻抗大小通常 。 19、快速切除故障将使得系统的暂态稳定性得到 。 20、三个不对称向量分解为三组对称向量的方法是 。 21、潮流计算中的电压相位角的约束条件是由___________决定的。 22、降压变压器将 330kv 和 220kv 电压等级的电网相联,变压器一、二次侧额定 电压应为 ___________。 23、在简单系统中, 应用等面积定侧分析系统的暂态稳定性, 若加速面积大于最 大可能的减速面积,系统将___________暂态稳定性。 24、我国规定的电力系统额定频率为___________Hz。 25、三相短路时负序电流等于___________。 26、发电机定子三相短路,短路电流除有强制分量外还有___________。
第 3 页
第 1 页
34、当供电电源内阻抗小于短路回路总阻抗的 10%时,则电源可作为 ____________处理。 35、同步发电机空载电势是由发电机的____________产生的。 36、电力系统在不稳定情况下,电压、电流、功率和相位角等运行参数随时间不 断增大或____________ 。 37、同步发电机派克变换是将定子 a,b,c 三相电磁量变换到与转子同步旋转的 ____________坐标系上。 38、输电线路的电气参数有电阻、电抗、电导和___________。 39、同步发电机 d、q、0 坐标下的定子电压方程中,体现磁场对导体的相对运动 而感应的电势称为___________。 40、输电线路空载时,末端电压比始端电压___________。 41、 在我国衡量电能质量的三个指标中, 频率的允许偏移范围为___________HZ。 42、潮流计算中,PQ 节点待求的物理量是该节点的电压幅值和___________。 43、电力系统中,备用容量按存在形式可分为两种:即热备用和___________。 44、在任何负荷下,中枢点的电压保持为大约恒定的数值(102%—105%UN) , 这种调压方式为___________。 45、分析负荷的最优分配问题,采用的著名原则是___________。 46、在我国 110KV 及以上的系统中,中性点的运行方式一般采用__________。 47、 电力系统的简单故障, 分为纵向故障和横向故障: 即断线故障和__________。 48、在工程计算中,确定短路后任意指定时刻的短路电流周期分量常采用 __________曲线。 49、衡量电能的三个指标中,35KV 及以上的系统电压偏移不超过额定电压的 __________。(以偏离额定值的百分数表示) 50、在潮流计算的三条支路的阻抗为 2+5j,则它是__________性。 52、发电机组调差系数的倒数就是__________。 53、电力网是由变压器和___________组成。 54、.电力系统发生两相不对称短路故障,其零序电流的大小为___________。 55、三相架空输电线采用循环换位的目的是___________。 56、衡量电能的三个指标有电压、波形畸变率和___________。 57、 在简单两端供电网的初步功率分布中, 由两个供电点的电压差引起的功率称 为 ___________。 58、电力系统潮流计算,平衡节点是电压参考点,它的另外一个任务是 ___________。 59、凸极发电机机端发生三相短路瞬间,定子电流中将有基频电流, 直流电流和 ___________。
。 27、发电机暂态电抗 X d ___________于次暂态电抗 X d
28、频率的一次调整,调节的手段一般是采用发电机组上装设___________。 29、根据正序等效定则,单相短路的附加阻抗 Z 为___________。 30、负荷的静态电压特性是指____________的关系。 31、潮流计算中,常将节点分类成____________。 32、电力系统的频率主要和____________有关。 33、.环网潮流的自然分布是按线段的____________分布的。
相关文档
最新文档
