电力系统分析选择填空题库
电力系统分析题库有答案
电力系统分析题库一、选择题1、中性点不接地系统发生单相接地短路时，非故障相电压升高至（ A ）A、线电压B、倍相电压C、倍线电压D、根号2倍相电压2、目前我国电能输送的主要方式是（ C ）。
A、直流B、单相交流C、三相交流D、交直流并重3、系统发生两相接地短路故障时，复合序网的连接方式为（ A ）A、正序、负序、零序并联B、正序、负序并联、零序网开路C、正序、零序并联、负序开路D、零序、负序并联，正序开路4、输电线路采用分裂导线的目的是（ A ）。
A、减小电抗B、减小电阻C、增大电抗D、减小电纳5、系统备用容量中，哪种可能不需要专门配置？（ A ）A、负荷备用B、国民经济备用C、事故备用D、检修备用6、电力系统潮流计算中，功率指（ C ）。
A、一相功率B、两相功率C、三相功率D、四相功率7、根据对称分量法，a、b、c三相的零序分量相位关系是（ D ）A、a相超前b相B、b相超前a相C、c相超前b相D、相位相同8、电力系统有功功率电源为（ B ）。
A、发电机、调相机B、发电机C、调相机D、发电机、电容器9、输电线路单位长度的电阻主要决定于（ D ）A、材料和对地高度B、电晕损耗和电压C、几何均距和半径D、材料和粗细10、有备用接线方式的优、缺点是（ D ）。
A、优点：供电可靠性高。
缺点：电压低B、优点：供电可靠性低。
缺点：造价高C、优点：供电可靠性高，调度方便。
缺点：造价高D、优点：供电可靠性和电压质量高。
缺点：造价高和调度复杂11、电力系统的有功功率电源是（ A ）A、发电机B、变压器C、调相机D、电容器12、电力网某条线路的额定电压为UN=110kV，则它表示的是（ D ）。
A、相电压 B相电压 C线电压 D、线电压13、衡量电能质量的指标有（ D ）A、电压和功率B、频率和功率C、电流和功率D、电压大小，波形质量，频率14、解功率方程用的方法是（ A ）。
A、迭代法B、递推法C、回归法D、阻抗法15、电力系统短路故障计算主要求取的物理量是（ A ）A、电压，电流B、电阻，电抗C、电阻，功率D、电流，电抗16、线路始末两端电压的数值差是（ C ）。
电力系统分析复习题
一、单项选择题1.构成电力网的主要设备有（ B ）P1(A)变压器，用户（B）变压器，电力线路（C）电缆，架空线（D）电阻，电容2.线路首末端电压的相量差是（ C ）p49（A）电压偏移（B）电压损耗（C）电压降落（D）电压调整3. 供电负荷与厂用电之和，称为（ A ）（A）发电负荷（B）综合供电负荷（C）用电负荷（D）工业负荷4．线损率是指（ C ）P53（A）线路功率损耗与始端输入功率之比（B）线路功率损耗与末端输出功率之比（C）线路电能损耗与始端输入电能之比（D）线路电能损耗与末端输出电能之比5. 采用分裂导线可以实现（ A ）（A）减小电抗（B）增大电抗（C）减小电纳（D）增大电阻6. 电力线路等值参数中消耗有功功率的是（）（A）电阻、电导（B）电感、电阻（C）电纳、电阻（D）电导、电感7. 系统中无功功率不足时，会造成（ A ）（A）电压下降（B）频率下降（C）频率上升（D）电压上升8. 高峰负荷时将中枢点电压升高，低谷负荷时将其降低的调压方式是（ B ）P149（A）顺调压（B）逆调压（C）常调压（D）无法确定9. 三绕组变压器的分接头，一般装在（ B ）（A）高压和低压绕组（B）高压和中压绕组（C）中压和低压绕组（D）三个绕组都装10. 电力线路上损耗的无功功率是（ C ）P134（A）感性的（B）容性的（C）不一定11. 输电线路的正序阻抗与负序阻抗相比，其值要（ C ）（A ）大 （B ）小 （C ）相等 （D ）都不是12. 可能有零序电流穿越变压器的接线形式是（ ）（A ）Yn ，d （B ）Yn ，y （C ）Yn ，yn （D ）Y ，d13. 三相短路的附加电抗等于（ A ）（A ）0 （B ）(2)(0)3f Z Z z ∑∑++ （C ）(2)3f Z z ∑+ （D ）(2)(0)(2)(0)(3)3g g Z Z z Z Z z ∑∑∑∑⨯+++14. 短路电流最大的短路故障为（ ）（A ）单相短路 （B ）两相短路 （C ）三相短路 （D ）不确定15. 在下列各种故障类型中，属于纵向故障的是（ ）（A ）三相短路 （B ）两相断线 （C ）单相接地短路 （D ）两相短路接地16. 系统发生不对称故障后，越靠近短路点，负序电压越（ ）（A ）高 （B ）低 （C ）不变 （D ）都不对17. 电力系统中能实现无差调节的调频方式是（ ）（A ）一次调频 （B ）二次调频 （C ）都可以 （D ）都不能18. 用牛顿—拉夫逊法进行潮流计算时，线性修正方程求解的是（ ）（A ）线路的功率 （B ）节点的注入功率 （C ）节点的电压值 （D ）节点电压的修正量19. 为了能及时向增加的负荷供电而设置的备用应是（ ）（A ）事故备用 （B ）检修备用 （C ）冷备用 （D ）热备用20. 不属于无穷大电源特点的是（ ）（A ）电压恒定 （B ）电流恒定 （C ）功率无限大 （D ）频率恒定二、填空题1．电力系统的中性点接地方式有______________、______________、______________。
《电力系统分析》朱一纶-课后习题解答
电力系统分析朱一纶课后习题选择填空解答第一章1）电力系统的综合用电负荷加上网络中的功率损耗称为（D）A、厂用电负荷B、发电负荷C、工业负荷D、供电负荷2）电力网某条线路的额定电压为Un=110kV，则这个电压表示的是（C）A、相电压B、1相电压 C、线电压 D、 3线电压3)以下（A）不是常用的中性点接地方式。
A、中性点通过电容接地B、中性点不接地C、中性点直接接地D、中性点经消弧线圈接地4）我国电力系统的额定频率为（C）A、 30HzB、 40HzC、50HzD、 60Hz5）目前,我国电力系统中占最大比例的发电厂为（B）A、水力发电厂B、火力发电厂C、核电站D、风力发电厂6）以下（D）不是电力系统运行的基本要求。
A、提高电力系统运行的经济性B、安全可靠的持续供电C、保证电能质量D、电力网各节点电压相等7）一下说法不正确的是（B）A、火力发电需要消耗煤、石油B、水力发电成本比较大C、核电站的建造成本比较高 D太阳能发电是理想能源8）当传输的功率（单位时间传输的能量）一定时，（A）A、输电的压越高，则传输的电流越小B、输电的电压越高，线路上的损耗越大C、输电的电压越高，则传输的电流越大D、线路损耗与输电电压无关9）对（A）负荷停电会给国民经济带来重大损失或造成人身事故。
A、一级负荷B、二级负荷C、三级负荷D、以上都不是10）一般用电设备满足（C）A、当端电压减小时，吸收的无功功率增加B、当电源的频率增加时，吸收的无功功率增加C、当端电压增加时，吸收的有功功率增加D、当端电压增加时，吸收的有功功率减少填空题在后面第二章1）电力系统采用有名制计算时，三相对称系统中电压、电流、功率的关系表达式为（A）A．S=UI B．S=3UI C．S=UIcos? D．S=UIsin?2）下列参数中与电抗单位相同的是（B）A、电导B、电阻C、电纳D、导纳3）三绕组变压器的分接头，一般装在（B）A、高压绕组好低压绕组B、高压绕组和中压绕组C、中亚绕组和低压绕组D、三个绕组组装4）双绕组变压器，Γ型等效电路中的导纳为（ A ）A．GT-jBT B．-GT-jBT C．GT+jBT D．-GT+jBT5）电力系统分析常用的五个量的基准值可以先任意选取两个，其余三个量可以由其求出，一般选取的这两个基准值是（D ）A.电压、电流B.电流、电抗C.电压、电抗D.线电压、三相功率6）额定电压等级为500KV的电力线路的平均额定电压为（C）A. 550kVB. 520 kVC. 525kVD. 500kV7)已知某段10kV的电压等级电力线路的电抗X=50Ω，若取SB=100MVA，UB=10kV，则这段电力线路的电抗标幺值为（B）A、X*=50Ω B、X*=50 C、X*=0.5 D、X*=58）若已知变压器的容量为SN，两端的电压比为110/11kV。

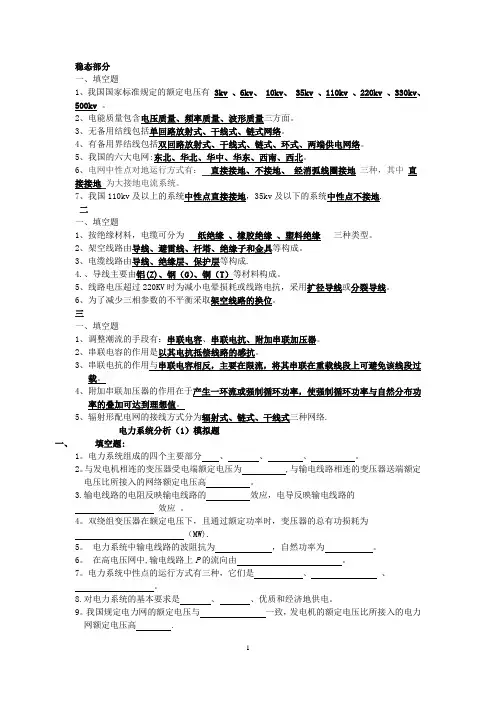

电力系统填空题大全含答案供电力系统考试及应聘笔试参考
稳态部分一、填空题1、我国国家标准规定的额定电压有3kv 、6kv、 10kv、 35kv 、110kv 、220kv 、330kv、500kv 。
2、电能质量包含电压质量、频率质量、波形质量三方面。
3、无备用结线包括单回路放射式、干线式、链式网络。
4、有备用界结线包括双回路放射式、干线式、链式、环式、两端供电网络。
5、我国的六大电网:东北、华北、华中、华东、西南、西北。
6、电网中性点对地运行方式有：直接接地、不接地、经消弧线圈接地三种，其中直接接地为大接地电流系统。
7、我国110kv及以上的系统中性点直接接地，35kv及以下的系统中性点不接地.二一、填空题1、按绝缘材料，电缆可分为纸绝缘、橡胶绝缘、塑料绝缘三种类型。
2、架空线路由导线、避雷线、杆塔、绝缘子和金具等构成。
3、电缆线路由导线、绝缘层、保护层等构成.4.、导线主要由铝(Z)、钢（G）、铜（T）等材料构成。
5、线路电压超过220KV时为减小电晕损耗或线路电抗，采用扩径导线或分裂导线。
6、为了减少三相参数的不平衡采取架空线路的换位。
三一、填空题1、调整潮流的手段有：串联电容、串联电抗、附加串联加压器。
2、串联电容的作用是以其电抗抵偿线路的感抗。
3、串联电抗的作用与串联电容相反，主要在限流，将其串联在重载线段上可避免该线段过载。
4、附加串联加压器的作用在于产生一环流或强制循环功率，使强制循环功率与自然分布功率的叠加可达到理想值。
5、辐射形配电网的接线方式分为辐射式、链式、干线式三种网络.电力系统分析（1）模拟题一、填空题:1。
电力系统组成的四个主要部分、、、。
2。
与发电机相连的变压器受电端额定电压为 ,与输电线路相连的变压器送端额定电压比所接入的网络额定电压高。
3.输电线路的电阻反映输电线路的效应，电导反映输电线路的效应。
4。
双绕组变压器在额定电压下，且通过额定功率时，变压器的总有功损耗为（MW).5。
电力系统中输电线路的波阻抗为，自然功率为。
电力系统分析-填空题
60、事故备用是为发电设备发生偶然事故，不影响对电力用户的供电而设的， 容 量大小受多种因素影响，但不能小于系统中___________。 61、中枢点的调压方式可以分为三类：顺调压、逆调压和___________。 62、电力系统频率的调整，主要调节_______________功率。 63、在标么值近似计算中，电压基准值一般选取_______________。 64、110kV 电力网的平均额定电压为_______________。 65、在三相参数对称的线性电路中，正序、负序、零序对称分量具有 _________________性。 66、对于长度在 100~300km 之间的架空线，其等值电路一般可采用 T 型或 _____________。 67、中性点经消弧线圈接地的系统，在实践中一般都采用_________________补 偿。 68、简单系统静态稳定实用判据为_________________。 69、某一元件两端电压的相量差称为_________________。 70、 利用电气制动可以提高暂态稳定性， 但制动电阻的大小和投切时间必须得当， 如果制动时间过短，制动作用过小，发电机仍要失步，这种制动为 _________________。 71、电力系统中发生单相接地短路时,故障相短路电流的大小为其零序电流分量 的___________倍。 72、电力系统发生三相短路时零序电流的大小等于___________。 73、无限大功率电源指的是在电源外部有扰动发生时，仍能保持___________和 频率恒定的电源。 74、短路冲击电流是指_________。 75、对称分量法是一种叠加法，适用的系统必须是_________。 76、进行频率一次调整，一般采用发电机组上装设_________。 77、降压变压器将 330kV 和 220kV 电压等级的电网相联，两侧均与线路相连， 其一、二次侧额定电压应为________。 78、短路电流最大可能的瞬时值，称为________。 79、参与一次调整的发电机组的单位调节功率和负荷的单位调节功率之和称为 ________。 80、当 a 相发生接地短路时，在短路点处，a 相短路电流的零序分量与 b 相短路 电流的零序分量的相位________。
《电力系统分析》复习题
《电力系统分析》复习题一一、 选择题（本大题共10小题，每小题2分，共20分）1．下列参数中与电抗单位相同的是（ ）A ．电导B ．电阻C ．电纳D ．导纳2．无限大功率电源可以定义为:外电路发生短路引起的功率改变，对于电源来说是微不足道,因而电源的电压和频率不变,内阻抗为( )A ．0B ．1C ．—1D ．∞3．有功功率流过电抗时( )A ．会产生有功损耗.B ．会产生无功损耗。
C ．既不会产生有功损耗，也不会产生无功损耗。
D ．不会产生无功损耗。
4．变压器等值参数32210⨯=N N k T S U P R 的单位为Ω,额定电压N U 和容量N S 的单位分别为( )A ．k V KV AB ．V MV AC ．k V MV AD ．kV V A5．下列关于网络当中功率传送说法正确的是（ ）A ．有功功率是从相位滞后一端流向相位超前的一端。
B ．感性无功功率是从相位超前的一端流向相位滞后的一端。
C ．感性无功功率是从高点位端流向低电位端。
D ．感性无功功率是从低点位端流向高电位端6．最小负荷时将中枢点的电压调低（100%U N ），最大负荷时将中枢点的电压调高（105%U N )，这种中枢点调压方式为（ ）A 顺调压B 恒调压C 逆调压D 常调压7．系统中有功功率不足，必定会造成（ ）。
A 频率上升B 频率下降C 电压上升D 电压下降8．在电力系统稳态分析的标幺值计算中，通常预先指定的基准值是（ ）.A 电压和电流B 电压和阻抗C 电压和功率D 功率和阻抗9．消弧线圈采用全补偿，当系统发生单相接地时，可能会使系统（ ）。
A 产生谐振B 失去稳定C 保护误动D 接地电流增加10．下列说法正确的是（ )A 发电机单位调节功率越小，频率偏移就越小;B 发电机调差系数越大，频率偏移越小.C 发电机调差系数越小,频率频率偏移越小。
D 发电机调差系数的调整范围是无限的二、填空题（本大题共11小题，每空1分，共20分）1、 （1) 年第一坐发电厂在 （2） 建成，原始线路输送的是低压直流电，同年法国人德普列茨提高了输电电压使之达到了1500V 至2000V ，输送功率达到2kW ，输送距离为57km ，一般认为这是世界上第一个电力系统。
电力系统分析复习题
长沙学院电力系统分析复习题一、填空题1、电力系统运行的三个基本要求是：系统运行的安全可靠性、良好的发电质量、系统运行的经济性.2、电力线路按结构可分为架空线路和电缆线路两大类。
3、在电磁环网中，由于变压器变比不匹配而产生的功率称为循环功率。
4、电力系统频率的一次调整是针对发电机组的调速器进行的,频率的二次调整是针对发电机的调频器进行的。
5、系统备用容量一般分为负荷备用、事故备用、检修备用、国民经济备用。
6、在潮流计算时对于有功功率和无功功率均为给定，而节点电压是待求量的节点称之为PQ 节点.7、在电力系统中，有功功率负荷的最优分配是按照等耗量微增率准则来进行分配的。
8、电力系统中枢点的调压方式分为逆调压顺调压恒调压。
9、连接额定电压分别为220kV和35kV两个电力网的一台降压变压器，变压器的两侧均接线路，则此变压器的变比为220/38。
5。
10、电压调整的措施有改变发电机端电压调压、改变变压器变比、改变功率分布和改变电力网络的参数.二、选择题1、电力用户只能从一个电源获得电能的地理接线方式为（）。
A、双回路的放射式B、两端供电式C、有备用接线D、无备用接线2、手算潮流时，将变电所母线上所联线路对地电纳中无功功率的一半也并入到等值负荷功率中，这一功率称为（）。
A、运算负荷功率B、运算电源功率C、等值负荷功率D、等值电源功率3、在电力系统的标么值计算中，基准功率和基准电压之间的关系满足（）。
A、B、C、D、4、利用P—Q分解法和牛顿—拉夫逊法进行潮流计算,二者的收敛速度是（）。
A、P—Q分解法高于牛顿—拉夫逊法B、牛顿拉夫逊法高于P—Q分解法C、两者一样D、无法比较5、电力系统无功电源最优分配的目的是（).A、使电力系统总的能源消耗最少B、使电力网的有功损耗最小C、使电力系统的电能质量最好D、使电力网的无功损耗最小6、负荷的单位调节功率可以表示为( )A、B、C、D、7、求无功功率分点的目的是( ）.A、找无功最大点B、从该节点解开网络C、求有功功率分点D、求网络环流8、变压器的非标准变比是指变压器两侧( ）。
电力系统分析课后习题参考答案
电力系统分析课后习题参考答案第1章1-1.选择填空1）电力系统的综合用电负荷加上网络中的功率损耗称为（D）A.厂用电负荷B.发电负荷C.工业负荷D.供电负荷2）电力网某条线路的额定电压为UN=110kV，则这个电压表示的是（C）1A. 相电压B.相电压3C.线电压D.3线电压3）以下（A）不是常用的中性点接地方式A. 中性点通过电容接地B中性点不接地C．中性点直接接地 D. 中性点经消弧线圈接地4)我国电力系统的额定频率为（C）A．30Hz B. 40HzC. 50HzD. 60Hz5）目前，我国电力系统中占最大比例的发电厂为（ B ）A．水力发电厂 B.火力发电厂C．核电站 D.风力发电厂6）以下（D）不是电力系统运行的基本要求A. 提高电力系统运行的经济性B. 安全可靠的供电C. 保证电能质量D. 电力网各节点电压相等7）以下说法不正确的是（B）A．火力发电需要消耗煤、石油 B.水力发电成本比较大C．核电站的建造成本比较高 D. 太阳能发电是理想的能源8）当传输的功率（单位时间传输的能量）一定时，（A）A．输电的电压越高，则传输的电流越小B．输电的电压越高，线路上的损耗越大C．输电的电压越高，则传输的电流越大D．线路损耗与输电电压无关9）对（ A ）负荷停电会给国民经济带来重大损失或造成人身事故。
A．一级负荷 B. 二级负荷C．三级负荷 D. 以上都不是10）一般用电设备满足（ C ）A．当端电压减小时，吸收的无功功率增加B．当电源的频率增加时，吸收的无功功率增加C．当端电压增加时，吸收的有功功率增加。
D．当端电压增加时，吸收的有功功率减少1-2.填空题1）电力系统由(发电机（电源）、负荷（用电设备）以及电力网（连接发电机和负荷的设备)三部分构成。
2）电力系统的常用额定电压等级有( 500kV、220kV、110kV、35 kV 10kV ) (至少写出三个)。
3）发电机的额定电压与系统的额定电压为同一等级时，发电机的额定电压与系统的额定电压的关系为（发电机的额定电压规定比系统的额定电压高5%或7.5%）4）电力系统的运行特点是（电能与国民经济各部门以及人民的生活关系密切，电能不能大量贮存，电力系统中的暂态过程十分迅速）。
电力系统考试试题库
电力系统考试试题库一、选择题1. 电力系统的基本功能是什么？A. 产生电能B. 传输电能C. 分配电能D. 所有选项都是2. 电力系统中，短路电流的计算属于以下哪个领域？A. 电力系统保护B. 电力系统规划C. 电力系统运行D. 电力系统经济性分析3. 电力系统中，以下哪个设备用于提高电压？A. 变压器B. 发电机C. 电动机D. 断路器4. 以下哪种现象不属于电力系统的暂态过程？A. 短路B. 过载C. 故障D. 系统启动5. 在电力系统中，谐波产生的主要原因是什么？A. 电力线路损耗B. 电力设备非线性特性C. 电力系统过载D. 电力系统短路二、填空题6. 电力系统的稳定性包括______稳定性和______稳定性。
7. 电力系统分析中，______是指在电力系统发生故障后，系统能够保持同步运行的能力。
8. 电力系统保护装置的作用是______故障电流，保护电力设备不受损害。
9. 电力系统中的无功功率主要与______有关。
10. 电力系统中，______是指在电力系统正常运行时，系统能够满足负荷需求的能力。
三、简答题11. 简述电力系统保护的基本原则。
12. 说明电力系统规划的重要性。
13. 描述电力系统经济性分析的主要内容。
14. 阐述电力系统谐波产生的影响及其控制方法。
15. 电力系统暂态过程分析的意义是什么？四、计算题16. 假设一个电力系统在正常运行时，其最大负荷为100MW，系统总损耗为10%，试计算系统在最大负荷时的总功率。
17. 给定一个单相变压器的额定容量为50kVA，额定电压为2000V，试计算其二次侧的额定电压，假设变压器的效率为100%。
五、论述题18. 论述电力系统自动化技术在现代电力系统中的作用。
19. 分析电力系统负荷预测的重要性及其对电力系统规划的影响。
六、案例分析题20. 假设一个电力系统在运行中发生了三相短路，试分析该事件对系统稳定性的影响，并提出可能的解决方案。
电力系统分析(填空题)
电力系统分析(填空题)
1. 电力系统的基本组成包括：发电、输电、配电和
_____________。
答案：用电。
2. 电力系统中的高压电缆输电一般采用的是
__________________。
答案：直流输电。
3. 电力系统中的三相交流电系统中，每相间相位差为
_______________度。
答案：120。
4. 电力系统中用于控制电压和保护系统的装置是__________。
答案：继电器。
5. 变电站中的主变压器通常采用的冷却方式是___________。
答案：油冷却。
6. 针对电力系统的稳定性问题，通常采用的控制措施是
__________________。
答案：调节发电机输出功率。
7. 电力系统中的灵敏接地系统主要作用是
____________________。
答案：保护系统中的人员和设备免受接地故障带来的危害。
8. 变电站中用于调节电压的装置是________________。
答案：变压器。
9. 在电力系统中，电压、电流和功率等物理量通常采用的单位是_____________。
答案：伏特、安培和瓦特。
10. 电力系统中用来承载电力负荷的杆塔通常采用的材料是
__________。
答案：钢材。
电力系统分析试题及参考答案
作业题一参考答案一、填空题1．降压变压器高压侧的主分接头电压为220kv ，若选择＋2×2.5%的分接头，则该分接头电压为 231KV 。
2．电力系统中性点有效接地方式指的是 中性点直接接地 。
3．输电线路的电气参数包括电抗、电导、电纳和 电阻 。
4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路 额定电压 的数值差。
5．电力系统的潮流分布一般是用各节点的电压和 功率 表示。
6．调整发电机组输出的有功功率用来调整电力系统运行的 频率 。
7．复合故障一般是指某一时刻在电力系统 二个及以上地方 发生故障。
8．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc 的非对角元素为 零 。
9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的 3 倍。
10．减小输出电元件的电抗将 提高（改善） 系统的静态稳定性。
二、单项选择题在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
11．同步发电机的转速和系统频率之间是否有严格的关系（ ② ）①否 ②是 ③不一定 ④根据发电机的形式定 12．三绕组变压器的结构、通常将高压绕组放在（ ③ ）①内层 ②中间层 ③外层 ④独立设置 13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（ ③ ）①全补偿 ②欠补偿 ③过补偿 ④有时全补偿，有时欠补偿 14．三相导线的几何均距越大，则导线的电抗（ ② ）①越大 ②越小 ③不变 ④无法确定 15．变压器的电导参数G T ，主要决定于哪一个实验数据（ ① ）①△P O ②△P K ③U K % ④I O %16.当功率的有名值为s ＝P ＋jQ 时（功率因数角为ϕ）取基准功率为S n ，则有功功率的标么值为（ ③ ）①ϕcos S P n ⋅ ②ϕsin S P n ⋅ ③n S P ④nS cos P ϕ⋅ 17.环网中功率的自然分布是（ ④ ）①与电阻成正比分布 ②与电抗成正比分布 ③与阻抗成正比分布 ④与阻抗成反比分布 18．电力系统中PQ 节点的数量（ ② ）①全都是 ②大量的 ③少量的 ④必有且一般只设一个 19．潮流计算中，要求某些节点之间电压的相位差应满足的约束条件是（④ ）①|-j i δδ｜>|-j i δδ｜min ②|-j i δδ｜<|-j i δδ｜min ③|-j i δδ｜>|-j i δδ｜max ④|-j i δδ｜<|-j i δδ｜max20．在同一时间内，电力网的电能损耗与供电量之比的百分值称为（ ② ）①负载率 ②网损率 ③供电率 ④厂用电率 21．电力系统的频率主要决定于（ ① ）①有功功率的平衡 ②无功功率的平衡 ③电压质量 ④电流的大小 22．关于顺调压电压调整方式的描述，错误的是（ ② ）①高峰负荷时允许中枢点电压略低②低谷负荷时允许中枢点电压略低 ③适用于用户对电压要求不高的场合 ④适用于供电线路不长的场合23．通过改变变压器变比，实质上（ ③ ）①改变了电压损耗的数值 ②改变了负荷变化时次级电压的变化幅度 ③改变了电力网的无功功率分布 ④增加了整个电力系统的无功功率容量 24．三相短路时，非周期分量极小值，只能是在某种情况（① ）①一相中出现 ②同时在两相中出现③三相均不出现 ④只有故障相出现其它相不出现 25．同步机的各种电抗间关系为(③ )①'x "x x x d d q d >>> ②"x 'x x x d d d q >>> ③ "x 'x x x d d q d >>> ④"x x 'x x d q d d >>> 26.若ac 两相发生短路，则基准相选择为( ② )①a 相 ②b 相 ③c 相 ④a 相和c27．下网K 点发生两相短路接地，其复合序网为图所示( ③ )(其中，1,2，0分别为正序、负序、零序阻抗)28．越靠近电源点负序电压越( ① )①低 ②高 ③不变 ④无法确定 29．作为判据0d dP E >δ主要应用于分析简单系统的（ ③ ）①暂态稳定 ②故障计算 ③静态稳定 ④调压计算 30．分析简单系统的暂态稳定性可以应用（ ② ）①等耗量微增率准则 ②等面积定则 ③小干扰法 ④对称分量法 三、简答题31．电力变压器的主要作用是什么？答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作用。
电力系统分析试题1
电力系统分析一、填空题1.'dX 是同步发电机的 电抗。
'q E 是同步发电机的 电势，它正比于磁链 。
2. 当同步发电机的外部电路突然三相短路时，由于外界阻抗减小，定子绕组 突然增大，相应电枢反应磁链也将 ，原来稳定状态下电极内部的电磁 遭到破坏。
3. 电力系统的静态稳定性是指电力系统受到瞬时的小的 时，能够自动恢复到 状态的能力。
静态稳定的实用判据是＞d δd S Eq Eq p =。
4. 当零序电压加在变压器绕组连接成 或中性点不接地的星形一侧时，无论另一侧绕组的 如何，变压器中都没有 流通。
5. 当零序电压加在变压器绕组连接成三角形或 不接地的星行一侧时，无论另一侧绕组的 如何，变压器中都没有 流通。
此时，变压器的零序电抗X 0= 。
6. 同步发电机端外突然发生三相短路时，在电磁暂态过程中，励磁绕组中的直流分量电流fa i ∆和定子三相电流中同步频率交流自由分量f ωi ∆按时间常数 衰减，它是励磁绕组 与 之比。
7. 引起电力系统较大扰动的主要原因是： 、切除或投入系统的主要元件、 。
8. 电力系统的故障可分为 和 两大类。
9. 短路电流最大有效值imp I 是发生在短路后的 时刻，并假定在该时刻前后 内非周期分量 的电流有效值。
10. 有阻尼同步发电机突然三相短路时刻，电势 和 不能突变。
11. 与单回路无避雷线三相架空电力线路相比，双回路无避雷线三项架空电力线路的零序电抗值 。
12. 电力系统静态稳定的实用判据为： ；电力系统频率的静态稳定的判据是 ； 电动机静态稳定运行的转矩—转差率的判据是 。
13. 同步发电机基本方程式经派克变换后，内部的电磁关系仍为 。
14.15. 有阻尼绕组同步发电机三相短路的暂态过程通常可分为两个阶段：短路的最初阶段称为 ；稍后阶段仍称为 。
16. 为了避免当高压侧发生单相接地短路时，自耦变压器中性电位升高引起 ，通常将自耦变压器中性点 接地，也可经 接地，且均认为X m0= 。
电力系统分析复习题1
电力系统分析复习题一. 填空题1.综合用电负荷加电网功率损耗称供电负荷。
2.变压器中枢点的调压方式有逆调压、顺调压、恒调压。
3.有功负荷在运行的火电机组间的最优的分配准则是等耗量微增率准则。
4.潮流计算中三类节点中数量最多的是PQ节点。
5.发电机组调差系数的倒数是单位调节功率。
6.电力系统的无功功率电源主要有同步发电机、调相机、静电电容器、静止补偿器。
7.在电力系统运行时，电网在一段时间内在输电线路和变压器上产生的有功功率损耗的电量简称网损；在同一时间内，电网损耗量占供电量的百分比称为电网的网损率。
8.功率角既是两发电机Eq与电压U之间的相位角，又是两发电机转子之间的相对空间位置。
9.电气制动是当系统发生短路故障后，在送端发电机上投入电阻，以消耗发电机发出的有功功率（即增大电磁功率),从而减小发电机转子上的过剩功率，达到提高系统暂态稳定性的目的。
欠制动即制动作用过小（制动电阻过小或制动时间过短）发电机可能在第一个振荡周期失步；过制动即制动作用过大，发电机虽然没有在第一个振荡周期失步，却会在切除故障和制动电阻后的第二个振荡中失步。
10.耗量特性曲线上某点切线斜率称为该点的耗量微增率λ。
11.电压降落指线路始末两端电压的相量差；电压损耗指线路始末两端的数值差；电压偏移指线路某点的实际电压与线路的实际额定电压的数值差。
12.潮流计算中三类节点中已知的物理量是任意两个（节点的有功功率P、无功功率Q、电压幅值U及其相角δ），待求的物理量是任意两个（节点的有功功率P、无功功率Q、电压幅值U 及其相角δ）。
13.频率的调整是调整有功功率。
14.静态稳定性是指电力系统在某一运行方式下受到一个小的扰动后，系统自动恢复到原始运动状态的能力；暂态稳定性是指系统在受到大的扰动后，各同步发电机保持同步运行并过渡到新的稳定运行方式或恢复到原来稳定运行方式的能力。
二.选择题（因为不知道选项，所以有些出入）1.频率调整当中可以实现无差调整的是二次调整。
电力系统选择填空试题
一、选择题（请将正确答案的代号填入括号内，每题1分，共52题）1. 工频交流电场对人体的作用仍是个（）问题。
(A)电压；(B)电流；(C)电阻；(D)电场。
2. 载流导体周围的磁场方向与产生磁场的（）有关。
(A)磁场强度；(B)磁力线方向；(C)电流方向；(D)磁力线和电流方向。
3. 如果负载电流超前电压90°，这个负载是（）。
(A)电阻；(B)电容；(C)电感；(D)电阻、电感串联。
4. 在功率三角形中，功率因数表达式为（）。
(A)cos=P/S；(B)cos=Q/S；(C)cos=S/Q；(D)cos= P/Q。
5. 实验证明，磁力线、电流方向和导体受力的方向三者（）。
(A)一致；(B)互相垂直；(C)相反；(D)互无关联。
6. 带电作业时人体感知的电场强度是（）。
(A)2.0kV/cm；(B)2.4kV/cm；(C)2.6kV/cm；(D)3.5kV/cm。
7. 220kV线路杆塔避雷线为双根时，其保护角度为（）。
(A)30°；(B)40°；(C)50°；(D)不宜大于20°。
8. 由雷电引起的过电压称为（）。
(A)内部过电压；(B)工频过电压；(C)大气过电压；(D)谐振过电压。
9. 以下带电作业方法为直接作业法的是（）。
(A)地电位作业；(B)等电位作业；(C)中间电位作业；(D)带电水冲洗。
10. 在间接作业中，从绝缘工具流过的泄漏电流（）通过人体入地。
(A)全部；(B)部分；(C)少部分；(D)大部分。
11. 送电线路的垂直档距（）。
(A)决定杆塔承受的水平荷载的档距；(B)决定杆塔承受风压的档距；(C)决定杆塔承受导、地线自重、冰重的档距；(D)决定杆塔导、地线自重的档距。
12. 补修管与耐张线夹的距离不应小于（）。
(A)8m；(B)10m；(C)12m；(D)15m。
13. 补修管与悬垂线夹的距离不应小于（）。
(A)8m；(B)10m；(C)12m；(D)5m。
电力系统分析考试题
电力系统分析考试题一、判断题1、分析电力系统机电暂态过程时，通常认为电磁暂态过程已经结束,即不再考虑发电机内部的电磁暂态过程。
（√）2、短路冲击电流出现在短路发生后约半个周期。
（√）3、不管发电机的各个绕组是由超导体还是非超导体构成，短路电流中的非周期分量都将逐渐衰减到零。
(×)4、当发电机定子绕组之间的互感系数为常数时，发电机为隐极机。
(√）5、电力系统发生不对称短路时，不仅短路点三相参数不对称，电力系统其他部分三相参数也将成为三相不对称的。
（×）6、不管架空输电线路是否假设避雷线,其负序电抗都是一样的。
（√)7、电力系统发生不对称接地短路时，故障处三相电压不对称分解出的零序电压是电力系统中出现零序电流的原因。
(√）8、小干扰法既可用于电力系统静态稳定性的分析，也可用于电力系统暂态稳定性的分析. (×）9、线路串联电容器可以提高电力系统并列运行的静态稳定性。
(√）10、从严格的意义上讲，电力系统总是处于暂态过程之中。
(√）11、无限大电源的频率保持不变，而电压却随着负荷的变化而变化，负荷越大，电源的端电压越低。
(×)12、不管同步发电机的类型如何，定子绕组与转子绕组之间互感系数都是变化的。
（√）13、对称分量法只能用于线性电力系统不对称故障的分析计算。
（叠加）（√）14、派克变换前后，发电机气隙中的磁场保持不变. (√)15、具有架空地线的输电线路,架空地线的导电性能越强,输电线路的零序阻抗越大。
(×）16、不对称短路时,发电机机端的零序电压最高。
（×）17、同步发电机转子的惯性时间常数JT反映了转子惯性的大小。
(√) 18、短路计算时的计算电抗是以发电机的额定容量为基准的电抗标幺值。
(√）19、切除部分负荷是在电力系统静态稳定性有被破坏的危机情况下，采取的临时措施。
（√）20、变压器中性点经小电阻接地可以提高接地短路情况下电力系统并列运行的暂态稳定性（√)21、对称分量法不能用于非线性电力网的不对称短路分析。
电力系统分析(答案在题后)
电力系统分析(答案在题后)电力系统分析一、填空题1．中性点不接地系统，发生单相接地故障时，故障相电压为。
2．当计算电抗Xjs> 时，短路电流的周期分量保持不变。
3．输电线路的正序阻抗与负序阻抗大小。
4．电力系统中，各支路的电流分布系数的和等于。
5．电力系统中无功电源包括调相机、静止补偿器、发电机和。
6．电力系统中发电机调压一般是采用调压方式。
7．正常条件下，输电线路的电导参数认为等于。
8．采用分裂导线后，线路的自然功率比普通线路的。
9．冲击电流的计算是短路故障发生后周期的可能短路电流的最大值。
10．、有功日负荷预测的依据是曲线。
11. 电力系统静态稳定性的判据。
12. 系统f点发生a、c两相短路时的原始边界条件为。
13. Y/D-11接线的变压器，其D侧正序电流超前 Y侧正序电流度 14. 电力系统接线图分为和电气接线图。
15. Ks表示的单位调节功率，KG表示发电机的单位调节功率16. 影响变压器零序电抗的因素有变压器的类型，中性点是否接地，以及绕组接线方式。
17. 系统发生不对称短路时，从故障点到发电机，正序电压。
18. 已知系统的基准电压UB，基准容量SB，则阻抗的基准值为。
19. 如果短路点距异步电动机端点较近时，有可能，异步电动机改作发电机运转，将向系统供出反馈电流。
20. 频率的变化取决于系统的功率的变化。
21. 电力系统运行的基本要求有供电可靠性、良好的电能质量和。
22 当负荷在两台机组间分配时，如果燃料耗量微增率相等，则所需要的总的燃料。
23. 一次调频由发电机的进行，二次调频由发电机的进行。
24. 电力网的损耗电量占供电量的百分值叫做电力网的。
25. 加速过程中发电机输出电磁功率所作的功减速过程中转子消耗的动能，系统才能保持暂态稳定。
26. 中枢点的调压方式有常调压、和顺调压。
27. 二次调频可以实现调频。
28. 发电机的额定电压比系统额定电压 %。
29.以等值电源容量为基准容量的转移电抗称为。
国网考试之电力系统分析：第五章复习题---4页
第五章复习题一、选择题1、电力系统频率主要取决于( )。
A．无功平衡B．有功平衡C．各节点电压的高低D．各节点注入电流的大小2、在系统运行中，调频厂最好由( )担任。
A．核电厂B．热电厂C．高效率机组电厂D．非洪水季节水电厂3、有功功率最优分配的准则是( )。
A．按等耗量微增率B．按等比耗量C．按效率相同D．按消耗量4、为了能及时向增加的负荷供电而设置的备用应是( )。
A．事故备用B．检修备用C．冷备用D．热备用5、频率的二次调整是由( )。
A．发电机组的调速系统完成的B．负荷的频率特性来完成的C．发电机组的调频系统完成的D．有功功率的经济分配完成的6、电力系统中能实现无差调节的调频方式是（）A．一次调频B. 二次调频 C. 都可以 D. 都不能7、系统有功备用容量中,哪种可能不需要专门设置（）A．负荷备用B．国民经济备用C．事故备用D．检修备用8、电力系统有功功率最优分配的原则是( )。
A．等面积原则B．等力矩原则C．等负荷原则D．等耗量微增率原则9、电力系统的有功电源是（）A．发电机B．变压器C．调相机D．电容器10、负荷的单位调节功率可以表示为（）A．KL=B．KL=C．KL=D．KL=11、运转中的发电设备所留有的备用容量称为（）A．冷备用B．热备用C．检修备用D．国民经济备用12、发电机单位时间内消耗的能源与发出的有功功率的关系称为（）A．比耗量B．耗量微增率C．耗量特性D．单位调节功率13、如果发电机不参加调频，当负荷增加时，系统的频率会（）。
A．升高；B. 降低；C. 不变14、单位时间内输入能量增量与输出功率增量的比值称为（）。
a.比耗量；b.耗量特性；c.耗量微增率；d.等耗量微增率二、判断题1、A系统运行于50Hz，B系统运行于49.8Hz，两系统通过联络线组成互联系统，则联络线上的功率从A流向B。
（）1、电力系统各电源之间有功功率的最优分配原则是等网损微增率准则。
（）2、常规电网中同步发电机是电力系统中唯一的有功电源。
电力系统分析(填空题)
二、填空题2001101.用功率和阻抗表示的电压降纵分量的表达式为.2001102.环网潮流的自然分布是按线路的_ _来分布的。
（阻抗）2001103.潮流计算中，PV节点是指__________的节点.（P、U给定而Q和未知) 2001104.牛顿一拉夫逊法__________求解任意连续可导的非线性代数方程.（可以）2001105。
发电机组有功功率静态频率特性曲线斜率的负值称为______。
（机组静态调差系数) 2001106.电力系统电压中枢点是指______.(能反映电压水平的主要发电厂或变电站的母线）2001107。
一组非对称的三相量可以分解成三组__________的三相量。
（对称）2001108.电力系统发生三相短路时零序电流等于______.(0)2001109.暂态稳定性是研究系统在__________扰动下的稳定性问题。
(大）20011010。
在同一系统中，为使系统维持暂态稳定性，使极限切除角最小所对应的短路故障应是__________。
（三相短路）2002101。
依据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、______、风力发电厂等。
（核能发电厂）2002102。
采用分裂导线的目的是______。
（减少电晕和电抗）2002103。
电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电______要求。
（可靠性）2002104。
潮流计算中的电压数值约束条件是由______决定的。
(电压质量标准）2002105.发电机定子三相短路时为维持定子绕组的磁链守恒在定子绕组产生______分量电流。
（直流）2002106。
从发电厂电源侧的电源功率中减去变压器的功率损耗,得到的直接连接在发电厂负荷侧母线上的电源功率称为______。
（运算功率）2002107.电力系统零序等值电路与正序等值电路______。
（不同）2002108。
短路电流最大可能的瞬时值称为______。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全国2002年10月高等教育自学考试电力系统分析试题课程代码：02310一、填空题(每小题1分，共10分)1.依据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、核电厂、风力发电厂等。
2.采用分裂导线的目的是减小电流和电抗。
3.电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电可靠性要求。
4.潮流计算中的电压数值约束条件是由电压质量标准决定的。
5.发电机定子三相短路时为维持定子绕组的磁链守恒在定子绕组产生直流分量电流。
6.从发电厂电源侧的电源功率中减去变压器的功率损耗，得到的直接连接在发电厂负荷侧母线上的电源功率称为等值电量标准。
7.电力系统零序等值电路与正序等值电路不同。
8.短路电流最大可能的瞬时值称为短路冲击电流。
9.简单系统静态稳定依据为______。
10.减少原动机出力将提高系统的暂态稳定性。
二、单项选择题(每小题1分，共20分)从每小题的四个备选答案中，选出一个正确答案，并将正确答案的号码写在题干后面的括号内。
11.在有名单位制中，功率的表达式为( 1 )①S=1.732×V×I ②S=V×I③S=3×V×I ④S=VICOSϕ12.电力系统的中性点是指( 4 )①变压器的中性点②星形接线变压器的中性点③发电机的中性点④②和③13.我国电力系统的额定电压等级为( 4 )①3、6、10、35、110、220(KV)②3、6、10、35、66、110、220(KV)③3、6、10、110、220、330(KV)④3、6、10、35、60、110、220、330、500(KV)14.有备用电源接线方式的优缺点是( 3 )①可靠性高、电压高②可靠性高、造价高③供电可靠性和电压质量高、造价高、调度复杂④供电可靠性高、调度方便、造价高15.电能质量是指( 4 )①电压的大小②电压的大小和波形质量③电压大小，电流大小④电压大小，波形质量，频率16.牛顿—拉夫逊迭代的主要优点是( 2 )①简单②收敛快③准确④占用内存少17.无限大功率电源供电系统，发生三相短路，短路电流非周期分量起始值( 2 )①iap=ibp=icp ②iap≠ibp≠icp③iap=ibp≠icp ④iap≠ibp=icp18.短路电流量大的短路为( 4 )①单相短路②两相短路③两相短路接地④三相短路19.理想同发电机，q轴电抗的大小顺序为( 2 )①xq=xq″②xq>xq″③xq<xq″④都不对20.通常逆调压的调压范围是(基准为UN)( 1 )①0~5% ②2.5%~7.5%③5%~10% ④0~10%21.仅改变变压器变比调压是( 1 )①典型的顺调压②典型的逆调压③典型的常调压④均不对22.a为旋转因子a+a2等于多少( 3 )①0 ②1③-1 ④223.输电线路的正序阻抗与负序阻抗相比，其值要( 3 )①大②小③相等④都不是24.系统中发生单相接地故障时，零序回路中不包含( 4 )①零序电流②零序电压③零序阻抗④电源电势25.单相短路中，附加阻抗Z△为( 3 )①Z0∑②Z2∑③Z0∑+Z2∑④Z0∑//Z2∑26.在发电机稳态运行状态中，机械功率PT与电磁功率相比，将( 3 )①大②小③相等④无关系27.P-δ曲线被称为( 4 )①耗量特性曲线②负荷曲线③正弦电压曲线④功角曲线28.等面积定则主要用于分析简单系统的( 4 )①潮流计算②故障计算③调压计算④暂态稳定分析29.系统备用容量中，哪种可能不需要( 4 )①负荷备用②国民经济备用③事故备用④检修备用30.单相短路的序分量电流边界条件是( 2 )①i1+i2+i0=0 ②i1=i2=i0③i1+i2=0 ④i1=i2三、简答题(每小题5分，共20分)31.列出三种提高系统静态稳定的措施?32.解释采用减少原动机输出功率的方法能够改善系统的暂态稳定性。
33.写出f 点a 、c 两相短路时的边界条件。
34.线路的末端电压是否总是低于始端电压?为什么?全国2003年10月高等教育自学考试电力系统分析试题课程代码：02310第一部分 选择题（共20分）一、单项选择题(本大题共20小题，每小题1分，共20分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．采用分裂导线的目的是（ ）A.减小电抗B.增大电抗C.减小电纳D.增大电阻2．一台升压变压器用作降压变压器后，其二次侧电压会（ ）A.升高B.降低C.不变D.不一定3．环网潮流的自然分布是按照线路的（ ）A.电压分布的B.导纳分布的C.阻抗分布的D.功率分布的4．有功功率最优分配的准则是（ ）A.按等耗量微增率分配B.按等比耗量分配C.按效率相同分配D.按容量分配5．在有名单位制中，电压的表达式为（ ）A.U=Z ×IB.U=Z ×I2C.U=3×Z ×I2D.U=I Z 3⨯⨯6．电力系统零序等值电路与正序等值电路（ ）A.相同B.不同C.不一定D.都不对7．短路电流最大可能的瞬时值称为（ ）A.短路冲击电流B.暂态电流C.稳态电流D.最大有效值电流8．下列故障形式中对称的短路故障为（ ）A.单相接地短路B.两相短路C.三相短路D.两相接地短路9．简单系统静态稳定判据为（ ）A.δd /dP E >0B.δd /dP E <0C.δd /dP E =0D.都不对10．应用等面积定则分析简单电力系统暂态稳定性，系统稳定的条件是（）A.整步功率系数大于零B.整步功率系数小于零C.最大减速面积大于加速面积D.最大减速面积小于加速面积11．电力线路上的无功功率损耗是（ ）A.感性的B.容性的C.不一定D.阻性的12．频率的一次调整是（ ）A.由发电机组的调速系统完成的B.由发电机组的调频系统完成的C.由负荷的频率特性完成的D.由无功补偿设备完成的13．双绕组变压器原边绕组零序电流能够导致付边产生零序电流的接线形式（ ）A.YN ，dB.YN,yC.YN,ynD.D,yn14．三相短路的附加电抗等于（ ）A.∑2ZB.∑∑+02Z ZC..0D.∑∑02Z //Z15．高峰负荷时将中枢点电压升高，低谷负荷时将其下降的调压方式是（ ）A.顺调压B.逆调压C.常调压D.无法确定16．电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电的（） A.可靠性要求 B.经济性要求C.灵活性要求D.优质性要求17．减小输电线路有功损耗可通过（ ）A.增大线路有功功率B.增大线路无功功率C.提高线路两端电压D.增大输电线路电阻18．减小发电机组的原动机出力将使系统静态稳定性（ ）A.提高B.降低C.不变D.以上都不对19．中性点不接地系统发生单相接地短路时，非故障相电压升高至（ ）A.线电压B.1.5倍相电压C.1.5倍线电压D.2倍相电压20．用功率和阻抗表示的电压降落纵分量的表达式为（ ） A.U QX PR U +=∆ B.U QR PX U +=∆ C.U QX PR U -=∆ D.U QR PX U -=∆第二部分 非选择题（共80分）二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。
错填、不填均无分。
21．在我国35KV电压等级电力系统中性点运行方式为。
22．在计算机潮流计算的三类节点中，数量最多的一类节点是。
23．在标么制中，只需选定两个基准值，常选的是电压和。
24．一台将220KV降为60KV的双绕组变压器，其额定变比为。
25．电力系统运行的基本要求有可靠性、优质性和。
26．电力系统发生三相短路时，零序电流等于。
27．电能质量是指电压质量、波形质量和。
28．输电线路的正序阻抗与负序阻抗大小通常。
29．快速切除故障将使得系统的暂态稳定性得到。
30．三个不对称向量分解为三组对称向量的方法是。
三、简答题（本大题共4小题，每小题5分，共20分）31．试用等面积定则分析当自动重合闸成功时为什么可以提高电力系统暂态稳定性？32．写出f点b、c两相短路时的相边界条件。
33．写出电力系统常用的调压手段。
34．写出有备用电源接线方式的五种接线方式。
一、单项选择题(本大题共20小题，每小题1分，共20分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.我国电力系统的额定电压等级有( )A.115、220、500(KV)B.110、230、500(KV)C.115、230、525(KV)D.110、220、500(KV)2.在标幺制中，电压的表达式为( )A.V=1.732×Z×IB.V=Z×IC.V=Z×I2D.V=3×Z×I23.中性点不接地系统中发生单相接地时，接地点有电流流过，电流的通路是( )A.变压器、输电线B.发电机C.输电线、中性点D.输电线路和线路对地电容4.有备用接线方式有( )A.放射式、环式、链式B.放射式、干线式、链式C.环式、双端电源供电式D.B和C5.派克变换的坐标是( )A.静止坐标系B.旋转坐标系C.平面坐标系D.都不对6.有备用电源接线方式的优、缺点是( )A.可靠性高、电压高B.可靠性高，造价低C.可靠性高，造价高D.可靠性低，造价高7.衡量电能质量的指标有( )A.电压和功率B.频率和功率C.电流和功率D.电压大小，波形质量，频率8.系统备用容量中，哪种可能不需要( )A.负荷备用B.国民经济备用C.事故备用D.检修备用9.下列简单故障中，属于对称短路的是( )A.单相短路B.两相短路C.两相短路接地D.三相短路10.改变发电机端电压调压，通常采用( )A.顺调压B.逆调压C.常调压D.均不对11.对称分量法中，a为运算子，a+a2等于( )A.0B.1C.-1D.212.输电线路的正序阻抗与负序阻抗相比，其值要( )A.大B.小C.相等D.都不是13.P-σ曲线被称为( )A.耗量特性曲线B.负荷曲线C.正弦电压曲线D.功角曲线14.理想同步发电机，ABC坐标系磁链方程中互感系数，MDQ等于( )A.0.0B.1.0C.0.5D.1.515.顺调压是指( )A.高峰负荷时，电压调高，低谷负荷时，电压调低B.高峰负荷时，允许电压偏低，低谷负荷时，允许电压偏高C.高峰负荷，低谷负荷，电压均调高D.高峰负荷，低谷负荷，电压均调低16.若变压器绕组接法形式为Y/△，则在零序等值电路中，变压器的原边相当于( )A.断路B.短路C.有通路D.都不是17.系统发生不对称故障后，越靠近短路点，负序电压越( )A.高B.低C.不变D.都不对18.潮流方程是( )A.线性方程组B.微分方程组C.线性方程D.非线性方程组19.分析简单电力系统的暂态稳定主要应用( )A.等耗量微增率原则B.等面积定则C.小干扰法D.对称分量法20.在改善电力系统暂态稳定性的电气制动方法中，制动电阻过小，则被称为( )A.过制动B.欠制动C.饱和D.误操作二、填空题(本大题共10小题，每小题1分，共10分)21.潮流计算中的电压相位角的约束条件是由___________决定的。
