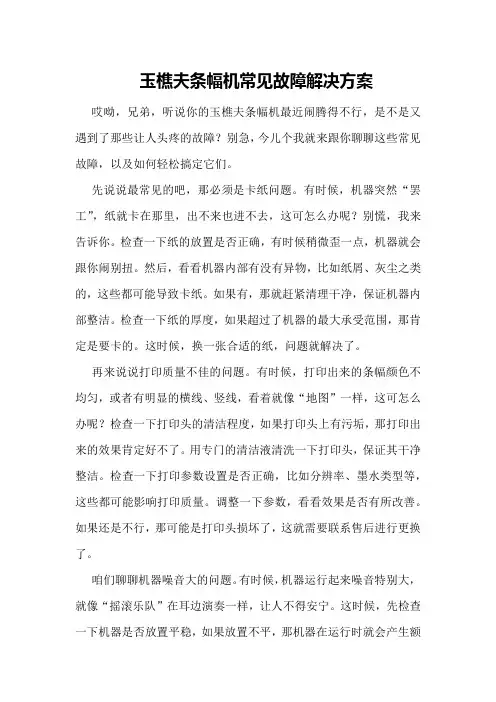

玉樵夫条幅机常见故障解决方案

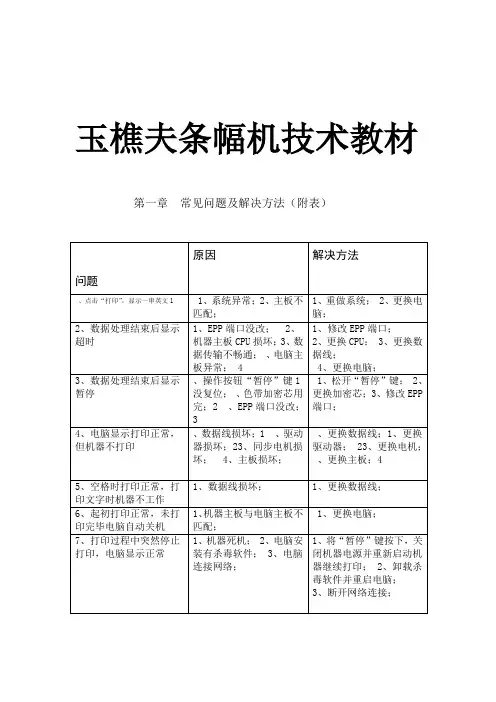

玉樵夫条幅机技术教材

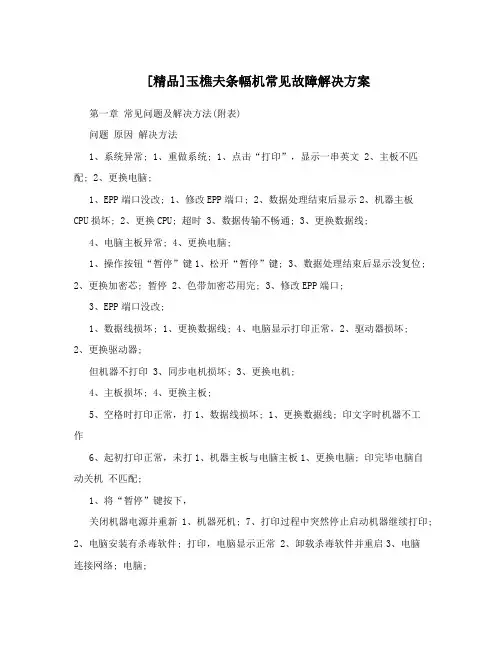

第一章常见问题及解决方法（附表）

27.点击打印显示超时，IP地址不对，或不是交叉网线，或主板网口

有问题。

28.点击打印显示暂停时，机器上的暂停按钮按下去了，驱动程序版

本不匹配。

29.点击打印显示连接正常，不工作的，检查主板上面的驱动插头有

没有插好，拔下来重插，检查驱动器是否有电是否正常，或重装条幅机的驱动程序。

30.用文泰打印乱码的，检查属性里面，纸张是否设置的黑白，布局

里面的打印方向是否是纵向。

31.用绘通打印出现0%机器没反应，检查机器上面的暂停按钮有没有

按下去，网络打印的情况下检查IP地址是否正确。或按一下主板CPU上面的复位键，或更换主板。

32.用绘通软件打印出现100%机器没反应，检查主板上面的驱动插头

有没有插好，拔下来重插，检查驱动器是否有电是否正常。

33.用USB打印出现通讯问题，请检查是否选择的USB打印方式或更

新USB驱动程序。

34.绘通软件排好版以后点打印，弹出数据处理中的对话框，蓝色一

格格的进度条传输到最后没有消失卡主了，机器没有反应。处理方案；1、检查IP地址对不对。2、检查黄色暂停按钮是否按下去了。3、主板复位键在通电状态下按一下。

35、绘通软件排好版以后点打印，弹出数据处理中的对话框，蓝色一

格格的进度条传输到最后消失了，机器没有反应。处理方案；1、通电状态下，检查24V电源盒是否有电。2、24V电源盒有电的状态下，压机头按钮不按下去，电脑上排好版正常打印，把手放在打印头的下面，摸一下打印头加不加热。如果打印头加热，检查主板上的驱动插头查好了吗？或更换驱动器排除。

36、900C字空字间距胶辊不转，但是打字正常，打出来的条幅内容

没有字间距。处理方案；1、驱动器故障，请更换驱动器。

37、900C字空字间距胶辊转，但是布拉不动，打印出来的条幅米数

短。处理方案；1、放布阻尼，阻力太大拉不动，调小阻尼阻力。

2、更换大一点的压机头电机电容。

900F色块条幅机常见问题

一、打印效果不好（如：打字起边差，局部透红）字打出来显的特

别差（热）布上沾色。

1、起边差：一般色块与布料有关系，打印头与胶辊的压点没调节

到位，网纹辊的温度与电脑实时打印温度低。（或者是胶辊出现了问题）（收布张力的大小）

2、局部透红：一般是压点没调好而造成，或者是网纹辊温度与电

脑实时打印温度过高（收布张力未调节到位）。

3、布上沾色、胶辊不干：一般是网纹辊温度过高（温度探头感应

不准，检查温度探头和网纹辊之间是否有空隙）或者是胶辊水循环有问题（水泵不上水或水箱水少）

二、电脑与机器主板连接问题

一般不连接出现在网线（不是交叉网线或者接触不良）IP协议未更改（192.168.1.17或192.168.1.22）电脑网口与主板有问题三、加热管不加热。

（无压缩机900F）检查固态继电器是否正常，线路接触是否良好（如：加热管线头，固态继电器接线处是否松动，加热管是否损

坏。）

（有压缩机900F）主板上压缩机信号线是否接触好，2组（MY2N）或固态接电器工作是否正常，线路接触是否良好，加热管是否损坏，压缩机温控温度是否调节正确(绿色温度要低于红色温度或是上下温度要持平)

四、网棍与胶辊不转。

主板或驱动器有损坏，主板上驱动信号线接触不良，配电箱内2组（MY2N）继电器有损坏，电机损坏.检查12V是否有电（5V、12V电源板是否损坏），环形变压器供电是否正常。

五、电机不工作（收布、压机头、放布）

电机损坏，电机电容，4组（MY4N）继电器，收布或放布检查电位器是否正常，主板上的压机头信号线接触不良，线路接触不良。

如发现机器正常打印中突然停止工作(5V/12V供电不足，造成主板从起或主板和4组（MY4N）损坏)

六、机器正常驱动但不出字或乱码。

1、检查24V电源盒、5V、12V电源板供电是否正常，核心板和

24V板是否正常，板间数据线和12V电源信号线接触是否良好或损坏，询问下客户打印头压点是否自己动过，然后检查一下打印头是否出现了问题。

2、机器出现乱码，电脑网口与打印机主板不匹配，网线有问题，

主板或24V板有问题，打印头问题（注：根据打印实际情况判断乱码问题）。

七、机器漏电保护器跳闸。

检查水泵、环形变压器、侧壳散热风扇、24V电源盒、电机、加热管（带压缩机水箱加热管）一一排除。

八、打印过程中布起皱。

调节弯棍到合适的位置，检查布料松紧度、打印头压点、收布或放布的张力调到合适的位置，布卡扣是否上紧，三眼模块是否平行。

第二章安装方法

第一节 700A、900A、900A+、1200A、1200A+型安装方法

A型和A+型安装方法基本相同，安装之前首先检查各部件和各接线口是否良好，其次在水箱内加入适量清水，再次将接地线和静电线接地完毕，最后安装软件，处理接地线和静电线时需要注意：1、红色地线为主板接电线，需要单独接地，也可将红色接地线和机壳蓝色接地线并联接地；2、处理接地线和静电线时，需要在土地处深挖直径30CM，深50CM的圆坑，将2—4Kg工业用盐溶于清水倒入坑内，待盐水渗透后将接地线和静电线分别固定在两根铁杆顶端，而后将铁杆埋入坑内，如果操作区附近混凝土较厚，需要在混凝土处打洞接地，一定要保证各线良好的接触土地。

软件安装：A型和A+型均用Windousxp操作系统，安装之前需要将电脑打印端口改为“EPP”，并保证电脑内没有木马程序和病毒侵袭。

1、在C盘之外的其他任意盘内建一文件夹，命名为“玉樵夫”，并建一文本文档，命名为“注册码”；

2、将驱动光盘放入光驱内，解压压缩文件至“玉樵夫”文件夹，退出驱动光盘；

3、打开“玉樵夫”文件夹，双击“XXX安装”，打开“安装”文件夹，打开“Install”文件，点击“安装打印机”，点击“确定”；

4、点击“开始”菜单，打开“打印机和传真”，点击“添加打印机”，在“安装打印机向导”界面下单击“下一步”，选择“连接到计算机的本地打印机”，不选择“自动检测并安装即插即用打印机”，单击“下一步”；

5、在“使用以下端口”中选择“玉樵夫”端口，如没有“玉樵夫”端口，则选择“创建新端口”，单击“下一步”，输入“玉樵夫”端口名，单击下一步，如无法添加指定的端口，则选择“LPT1”端口，单击“下一步”；

6、单击“从磁盘安装”，选择“浏览”，打开“玉樵夫”文件夹，打开“XXX安装”，打开“安装”，打开“驱动”文件夹，双击“玉樵夫900—A”；

7、单击“确定”，点击“下一步”，点击“下一步”，选择“不共享打印机”，选择“打印测试页”，点击“完成”，等待文件复制完毕弹出“注册码”对话框后，向经销商获取注册码，点击“注册”，等弹出“玉樵夫打印设置界面”后关闭界面，驱动软件安装完毕；将机器码和注册码复制至“玉樵夫”文件夹下的“注册码”文档。

8、软件卸载时，首先打开“打印机和传真”，右键单击“玉樵夫XXX”打印机，选择“删除打印机”将打印机删除，而后打开C盘
