断线报警器电路
555断线式防盗警报器
555断线式防盗警报器-题目：555断线式防盗警报器专业：电气工程及其自动化班级：组别：指导教师：2010年7月10日一引言（一）选题意义用于室内外贵重物品的现场防盗报警。
可在探测引线被人剪断、拉断、扯断时鸣笛报警，适用于店铺门窗，仓库，办公室，商场卷闸门，空调室外机、防盗网，防盗线，货运汽车，电动自行车、展会展品，出外行李箱，电线电缆、牛马羊等牲畜的防盗，以及围墙、护栏、山林、果园、鱼（蟹）塘等处防止外人入侵。
防止不必要的财物损失，真正做到物美价廉，实用性强，适用范围广，是每人必备的最佳防盗产品。
报警器引出两根金属线，将引出线穿过物品、空间、场地后将端点闭合，或连接到金属物品上，工作中自己检测连接线是否断线，一旦线被碰断报警器立即鸣笛报警。
引出线可以拉长，环绕防护场所。
这个报警器是小偷无法破坏的防盗报警器。
功能介绍：1、空调防盗：将引线的两端与空调室外机上两处不同位置的螺丝固定，确保这两处螺丝之间导电良好。
将开关拨到“ON”位置。
当有人拆卸空调室外机、造成引线断开时，主机就会鸣笛报警。
2.商场卷闸门防盗：将探测线两边分别用金属片固定，关下卷闸门时形成回路，当有人让卷闸门拉开1cm时，就会发出响亮的报警，吓跑小偷，保护财物安全．3、电动自行车防盗：将探测引线的一端穿过自行车、摩托车的车圈，再将引线的另一端形成闭合回路。
将开关拨到“ON”位置。
当有人偷车拉断引线时，主机就会鸣笛报警。
4,行李箱防盗：当出外坐车或住宿时，用探测线一端穿过行李和固定物，再和另一端形成回路，当有个偷走你的行李或试图偷走你的行李里面的财物，他都会报警的．5、电线电缆防盗：将闲置无电的电线电缆的用电端火线与零线短路，再将探测线两头和电缆线形成闭合回路。
将开关拨到“ON”位置。
当有人盗割电线电缆时，主机就会鸣笛报警。
6、牛马羊等牲畜的防盗：模仿使用方法2，将引线穿过牛马羊等牲畜的鼻环，将开关拨到“ON”位置。
当有人偷牛马羊等牲畜拉断引线时，主机就会鸣笛报警。
通信电缆断点故障自动检测报警电路的设计
０ 引言
随着现代通信事业 的发展 ， 信部 门需要铺 设对 通
数 越 来 越 多 、 离越 来 越 长 的 电 缆 ； 此 同 时 ， 距 与 自然 灾
１ ２ 电 容 法测 距原 理 ．
利用 电容法 和 Ｎ ５ ５集 成 电路 构成 的单稳 态 电 Ｅ５
路 测 量 断 缆 距 离 的 基 本 原理 如 图 １ 示 。 所
ｃ ｍｐ ｔｒ，ａ ｄ ｖ ｉｅ ｃ ｉ ． Ａｕ ｏ ｔｃ ｒ ａ —ｉ ｒ ａ ｐ ｉ ｔｄ ｔ ｃ ｉ ｎ ａ ｄ ａ ａ ｍ ｆｃ ｎ ｎｎ ｅ ｔ ｎ ｃ ｂ ｅ ａ ｅ ｉ ｌ ｍｅ ｔ ｄ；ａ ｄ ｃ ｉ ｎ ｓ ａ ｅ ｃ ｎ— ｏ ｕｅ ｎ ｏｃ ｈｐ ｔ ｍａ ｉ ｅ ｌ ｔ ｍｅ ｂ ｅ ｋ ｏ ｎ ｅ ｅ ｔｏ ｎ ｌ ｒ ｏ ｏ ｌ ｌ ｎｉａ ｉ ａ ｌ ｒ ｍｐ ｅ ｎ ｅ ｏ ｎ ｌｅ ｔ ｒ ｏ ｎ ｃ ｅ ｈ ｏ ｇ ｅ ｉ ｌｐ ｒ ｔ ｅ ｈ ｎ ｕ ｅ ｓａ ｄ ｒ ｃ ｒ ｏ ｃ ｌ ｒ ．Ｔ ｅ ｃ ｒ ｕ ｔｃ ｎ ｐ ｅ ｉｅ ｙ ｄ ｔ ｃ ｈ ｉｔ ｎ ｅ ｂ ｔ ｅ ｒ ａ ｐ ｉ ｔ ｎ ｈ ｅ ｔ ｄ ｔ ｒ ｕ ｈ ｓ ｒａ ｏ ｔ ｏ ｓ ｔｐ ｏ ｅ ｎ ｍｂ ｒ ｎ ｅ ｏ ｄ ｖ ｉ ｅ ａ ａ ｍ ｈ ｉｃ ｉ ａ ｒ ｃ ｓ ｌ ｅ ｅ ｔｔ ｅ ｄ ｓａ ｃ ｅ ｗｅ ｎ ｂ ｅ ｋ ｏ ｎ ｄ ｔ ｅ ａ ｔ ｓ ｏ ｎ ；ｉ ｐ ｏ ｉ ｅ ｈ ｉ ｈ ｒ ｃ ｓ ｆ ｃ ｉ ｅ ｅ ｓ ａ ａ ｍ ｎ ｔｕ ｎ ｏ ｅ ｅ ｏ ｅ ｔｐ ｉ ｔ ｔ ｒ ｖｄ ｓ ｔ ｅ ｈ ｇ ｅ ｏ ｔｅ ｆ ｔ ｎ ｓ ｌ ｒ ｉ ｓｒ ｍｅ ｔ ｆ ｒｔ ｌ ｃ ｍｍｕ ｉ ａ ｉ ｎ ｏ ｅ ａ ｉ ｎ ｆ ｒ ｐ ｅ ｅ ｔ ｇ ｃ ｂ ｅ ｏ ｂ ｔ ｌｎ． ｅ ｖ ｎ ｃ ｔ ｐ ｒ ｔ ｒ ｖ ｎ ｉ ａ ｌ ｓ ｔ ｅ ｓｏ ｅ ｏ ｏ ｏ ｎ Ｋｅ ｗｏ ｄ ｙ ｒ ｓ： Ｃｏ ｍｍｕ ｃ ｔ ｎ Ｍｏ ｉ ｒｎ Ａｕ ｏ ｔｃ ｄ ｔ ｃ ｉ ｎ Ｃａ ａ ｉ ｎ ｅ Ｓ ｎ ｌ ｈ ｐ ｃ ｍｐ ｔ ｒ ｎｉａ ｉ ｏ ｎｔ ｉｇ ｏ ｔ ｍａ ｉ ｅ ｅ ｔ ｏ ｐ ｃｔ ｃ ｉｇｅｃ ｉ ｏ ｕｅ ａ
断线式防盗报警器
断线式防盗报警器
断线式防盗报警器电路图如下所示
0.1μ
C 1R 1R 2图中555与R 1、R 2、C 1~ C 3及扬声器B 构成音频声响电路。
X 1、X 2为接线柱，两者之间连接一根很细的导线l 。
可以将该导线l 架设在警戒区内，以防止外人入内。
由于导线l 将555的第4引脚接地，所以在正常的=情况下扬声器B 无声，处于监视状态。
当有人入侵并碰断导线l
时，555的第4引脚将立即通过晶体管VT 获得高电位（+9V ），555迅速进入震荡状态，扬声器B 发出警报。
芯片引脚编号说明
3DG6型三极管的引脚排列
将引脚向上，从外壳凸起部分，顺时针依次为E、B、C，其中靠近凸起部分的引脚为E。
电容器的容量表示
电容器的容量可以用3位有效数字表示，此时单位为pF。
3位中的前两位表示有效值，而低三位则表示10n的n值，n = 1~8，特殊情况n =9时，不表示109，而表示为10-1。
102表示10×102= 10 00pF
103表示10×103= 10 000pF=0.01µF
223表示22×103= 22 000pF=0.022µF
474表示47×104= 47 0000pF=0.47µF
159表示15×10-1= 1.5pF。
断线报警器设计方案.doc
断线报警器设计方案断线报警器设计方案一、功能简介1.报警模块当只要有导线被剪断（一根及以上），蜂鸣器促响，相应位置的二极管发光，同时继电器动作，所带负载发光二极管点亮。
2.解锁模块当从矩阵键盘键入数字时，数码管显示相对应的数字，当键入复位键时，系统进入解锁状态，此时可以通过矩阵键盘输入密码，当密码输入完毕后，键入确认键，系统开始验证密码是否正确。
一旦密码正确，系统则在开启和关闭状态进行切换（1）若系统正处于报警，通过输入正确的密码，则可使报警停止，同时还可关闭系统对导线是否剪断的检测功能（即当系统报警后将导线重新接上，通过输入密码后，不仅报警停止，同时当再次断开导线，系统不再报警）密码2010 05 17二、设计原理概述嵌入式系统是嵌入式计算机嵌入到各种设备及应用产品内部的计算机系统，它体积小，结构紧凑，使设备及应用产品智能化。
在数字化产品日益普及的今天，从MP3到飞机的自动导航系统，军事、工业、商务、家电、通信、网络产品无不不充斥着嵌入式系统，可以说，它无处不在，无所不在。
作为嵌入式系统控制核心的单片机，以体积小、功能全、性价比高等诸多优点而独具特色。
本次设计则采用Atmel公司生产的AT89S52单片机，通过软件控制硬件，单片机不断从外设读取数据，其中键盘部分采用4*4矩阵键盘的基本原理，用以输入密码，通过单片机不断从键盘刷新读取数据并进行相关处理，单片机内部数据具体处理方式，请参照以下设计电路程序，这里就不加论述。
三、元件清单1．AT89S52单片机一块2．74HC573锁存器一片3．DIP40底座一个，DIP20底座一个 4.9012三极管两个，1K电阻四个，10uf电解电容一个，30pf电容两个，12MHZ晶振一个，蜂鸣器一个，LED五个，HRSH5V继电器一个，数码管一个，按键13个，拨动开关三个，10K电阻三个，8脚10K排阻一个，导线若干，IN4007二极管一个，杜邦线若干，电位器一个。
防盗报警器电路的工作原理及制作

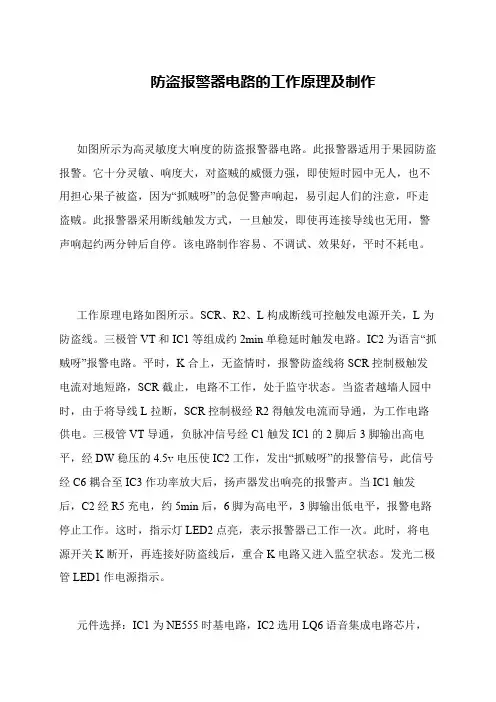

防盗报警器电路的工作原理及制作
如图所示为高灵敏度大响度的防盗报警器电路。
此报警器适用于果园防盗报警。
它十分灵敏、响度大，对盗贼的威慑力强，即使短时园中无人，也不用担心果子被盗，因为“抓贼呀”的急促警声响起，易引起人们的注意，吓走盗贼。
此报警器采用断线触发方式，一旦触发，即使再连接导线也无用，警声响起约两分钟后自停。
该电路制作容易、不调试、效果好，平时不耗电。
工作原理电路如图所示。
SCR、R2、L构成断线可控触发电源开关，L为防盗线。
三极管VT和IC1等组成约2min单稳延时触发电路。
IC2为语言“抓贼呀”报警电路。
平时，K合上，无盗情时，报警防盗线将SCR控制极触发电流对地短路，SCR截止，电路不工作，处于监守状态。
当盗者越墙人园中时，由于将导线L拉断，SCR控制极经R2得触发电流而导通，为工作电路供电。
三极管VT导通，负脉冲信号经C1触发IC1的2脚后3脚输出高电平，经DW稳压的4.5v电压使IC2工作，发出“抓贼呀”的报警信号，此信号经C6耦合至IC3作功率放大后，扬声器发出响亮的报警声。
当IC1触发后，C2经R5充电，约5min后，6脚为高电平，3脚输出低电平，报警电路停止工作。
这时，指示灯LED2点亮，表示报警器已工作一次。
此时，将电源开关K断开，再连接好防盗线后，重合K电路又进入监空状态。
发光二极管LED1作电源指示。
元件选择：IC1为NE555时基电路，IC2选用LQ6语音集成电路芯片，。
断线报警器电路
②、原理分析
电路的核心部分由NE555组成，R1、R2、C1和NE555组成一个频率越为3KHz左右的多谐振荡电路，当电路接通电源时，振荡器开始工作蜂鸣器LS1发出响声；当1和2被短接时，振荡器的工作条件被破坏，LS1停止工作。
③、电路分析
当打开电源时，如果控制开关闭合或动触点与静触点接触，报警器处于待机状态；
当控制开关开路时，门打开，报警器报警；（反之）
报警器的理想工作电压为9V,当工作电压为9V时待机电流为3mA左右,工作时的电流为8mA 左右。
④、使用方法
如示意图所示，把动触片固定在门上，静触片固定在门上方的门框上，把两个动触片接在1、
2
上，控制开关方在比较隐蔽的地方，主人开门时先闭合开关解除报警功能，报警器不工作；当离开的时候再把开关断开，恢复报警功能。
三、制作（见实物）
四、制作验证
当电路接通电源时，断开控制开关和1、2，报警器工作；闭合控制开关或1、2报警器停止工作。
通过制作验证，电路实现了上述功能。
电机驱动信号断线保护电路原理
电机驱动信号断线保护电路原理
电机驱动信号断线保护电路的原理是基于对电机驱动信号的监测，当检测到信号断线时，电路会触发相应的保护机制，以防止电机因断线而受损。
具体来说，这种电路通常会监测电机驱动信号的连续性。
如果检测到信号在任何时候出现中断，电路就会判定为断线，并立即触发保护机制。
这个机制可能包括关闭电机电源、触发报警、或者将电机切换到安全模式等。
此外，一些更先进的电机驱动信号断线保护电路还可以区分短暂的信号中断（可能是由于瞬时干扰）和持续的信号中断（可能是真正的断线）。
这样可以避免因瞬时干扰而误触发保护机制，从而提高系统的稳定性和可靠性。
断线报警器
一、设计要求当人或动物碰断导线时便会发声报警，发光二极管D发光。
二、设计目的1. 巩固课堂所学的知识提高把理论知识应用于实际中的能力，加强对实际工作的调研——设计——实施的过程认识。
为提高自主能力打下基础，并为延伸校内实验室的实验、实习及设计创造了更好的方法和条件，同时通过实习活动，要求同学们自己收集并设计题目及有关的设计资料，做到有的放矢；又注重对大家的品德教育，加强纪律性，加强科技意识及责任感，培养敬业精神。
2.通过电子系统的制作，能够进一步熟悉电子系统的结构、工作原理和使用方法。
了解电路理论的实际应用，掌握电子系统的装配和调试工艺，提高同学们的实际操作技能。
三、设计的具体实现1.系统概述(1)Ne555芯片介绍（内部结构如图3.1.1）NE555定时器由3个阻值为5kΩ的电阻组成的分压器、两个电压比较器C1和C2、基本RS触发器、放电三极管TD和缓冲反相器G4组成。
虚线边沿标注的数字为管脚号。
其中，1脚为接地端；2脚为低电平触发端，由此输入低电平触发脉冲；6脚为高电平触发端，由此输入高电平触发脉冲；4脚为复位端，输入负脉冲（或使其电压低于0.7V）可使555定时器直接复位；5脚为电压控制端，在此端外加电压可以改变比较器的参考电压，不用时，经0.01uF的电容接地，以防止引入干扰；7脚为放电端，555定时器输出低电平时，放电晶体管TD导通，外接电容元件通过TD放电；3脚为输出端，输出高电压约低于电源电压1V—3V，输出电流可达200mA，因此可直接驱动继电器、发光二极管、指示灯等；8脚为电源端，可在5V—18V范围内使用。
555定时器工作时过程如下：5脚经0.01uF电容接地，比较器C1和C2的比较电压为：UR1=2/3VCC、UR2=1/3VCC。
当VI1＞2/3VCC，VI2＞1/3VCC时，比较器C1输出低电平，比较器C2输出高电平，基本RS触发器置0，G3输出高电平，放电三极管TD导通，定时器输出低电平。
断线报警器电路
断线报警器电路标准化管理部编码-[99968T-6889628-J68568-1689N]课程设计(论文)课题名称断线报警器电路的设计课程名称电子技术课程设计学生姓名杨洋学号系、专业电气工程系测控类指导教师聂俊飞2014年5月16日目录摘要………………………………………………………………………………1技术背景及任务要求…………………………………………………………设计背景……………………………………………………………………技术要求……………………………………………………………………2方案设计………………………………………………………………………方案论证……………………………………………………………………设计框图……………………………………………………………………3．电路设计……………………………………………………………………参数设计……………………………………………………………………电路原理图…………………………………………………………………仿真图………………………………………………………………5.元器件清单表…………………………………………………………………元器件介绍…………………………………………………………………6.实验总结………………………………………………………………………7.参考文献……………………………………………………………………….任务书……………………………………………………………………………评阅表……………………………………………………………………………摘要用于室内外贵重物品的现场防盗报警。
可在探测引线被人剪断、拉断、扯断时鸣笛报警，适用于店铺门窗，仓库，办公室，空调室外机，防盗网，防盗线，货运汽车，电动自行车，展会展品，出外行李箱，电线电缆等的防盗。
防止不必要的财产损失，真正做到物美价廉，实用性强，适用范围广，是每人必备的最佳防盗产品。
此设计通过二极管和集成电路构成。
关键词：74LS04型非门集成电路二极管通过电路仿真软件的调试，该电路完全能够达到设计的要求。
断线报警器电路
断线报警器电路Company number：【0089WT-8898YT-W8CCB-BUUT-202108】课程设计(论文)课题名称断线报警器电路的设计课程名称电子技术课程设计学生姓名杨洋学号系、专业电气工程系测控类指导教师聂俊飞2014年5月16日目录摘要………………………………………………………………………………1技术背景及任务要求…………………………………………………………设计背景……………………………………………………………………技术要求……………………………………………………………………2方案设计………………………………………………………………………方案论证……………………………………………………………………设计框图……………………………………………………………………3．电路设计……………………………………………………………………参数设计……………………………………………………………………电路原理图…………………………………………………………………仿真图………………………………………………………………5.元器件清单表…………………………………………………………………元器件介绍…………………………………………………………………6.实验总结………………………………………………………………………7.参考文献……………………………………………………………………….任务书……………………………………………………………………………评阅表……………………………………………………………………………摘要用于室内外贵重物品的现场防盗报警。
可在探测引线被人剪断、拉断、扯断时鸣笛报警，适用于店铺门窗，仓库，办公室，空调室外机，防盗网，防盗线，货运汽车，电动自行车，展会展品，出外行李箱，电线电缆等的防盗。
防止不必要的财产损失，真正做到物美价廉，实用性强，适用范围广，是每人必备的最佳防盗产品。
此设计通过二极管和集成电路构成。
YAF-D1 断线式防盗报警器说明书
YAF-D1断线式防盗报警器说明书一.产品特点： `1.待机功耗极低（警戒状态下，实测消耗电流约为5uA ）2.宽工作电压（3.7V~5V ）3.具有防破坏功能（即使将扯断后的短路线重新接上也照报不误）4.具有外控输出功能（当有报警信号时，J2有高电平输出）5.报警铃声可选择（通过板上的三根跳线选择需要的报警铃声）6.电路板用料扎实（采用军工级FR4/1.2mm 板材）二.使用说明1.如放在家中使用，J1间的短路线可采用细的漆包线，也可用普通多股软导线，去掉外面的绝缘皮，把内部铜丝一根根抽出来，再分别头尾相连，这种细铜丝比漆包线更具有隐蔽性，更易被扯断，将它布置在门和窗的周围，或者系在贵重物品上。
为提高灵敏度，细铜丝可用绝缘支架布置，并尽可能地把线拉紧，这样只要轻轻一碰，铜丝即断。
线的两端接在报警器的J1接线端子上，接上电源，如果有人推开门窗或是搬动物体，势必扯断细铜丝，报警铃声就会响起。
2.如用于出差或旅行，当乘坐火车或是长途汽车时，可将报警器放在袋子里，短路线可用普通漆包线，将其从旅行袋内伸出绕过车辆行李架铁杆再回入袋中。
漆包线的两端接在J1端子上，接上电源，锁好袋子，你就可以放心的休息了。
如果有人盗走袋子，一定会扯断漆包线。
此时你的旅行袋里就会发出响亮的报警声。
3.用于摩托车，电动车上。
对于一些停放在楼梯口的摩托车和电动车，可将细铜丝从车轮中间穿过，细铜丝两端接在J1端子上。
如果楼梯口离自己家的距离不是很远的话。
可用一段电话线把穿过车轮的细铜丝连接到家里来，一旦有人搬动车辆将细铜丝扯断，放在家里的报警器就会响起报警铃声。
而在外面搬动车辆的人还全然不知，具有很强的隐蔽性。
报警芯片J1J2J3J4外控电源正喇叭正电源负喇叭负LED短路线JP3JP2JP1JP2短路119铃声JP1短路120铃声JP3短路机枪声默认不接110铃声EQKIT23F21GND 23OUT45F16VCC7U19561R11MR21KR31KD1LEDQ4100-6C110312J312J412J1Q19014GNDQ29014Q3901512J2GND12JP112JP2GND12JP3喇叭外控输出电源短路线3.7V--9V三.原理说明电阻R1为三极管Q1提供基极偏压，在警戒状态下，基极偏值电压经短路线对地短路，Q1不工作。
教案《断线式防盗报警器的制作
《断线式防盗报警器的制作》教学设计主讲:张海山【教学项目】断线式防盗报警器的制作【教学地点】电工电子实验室【教学难点】报警器触发报警的工作原理。
【教学方法】项目驱动法、情境体验法、讲练结合法、自评互评法、讲授法、观察法、实验法。
【实习用品】电子实验台、电烙铁、松香、焊锡、实习套件。
【新授内容】1、导入正课：目前社会上盗窃事件屡有发生为了加强防范打击犯罪可在需要防范的地方安装一个报警器。
通过断线式防盗报警器实地演示,激发学生对该电路的兴趣。
2、电路原理：如附图所示,电路中由R1为BG1的b极提供偏置电阻在警戒状态下，b极偏置电压经警戒线S对地短路，BG1处于截止状态。
如遇盗情，S被断开，BG1立即导通。
BG1发射极电流流入BG２触发极触发BG２导通,使警笛集成输出报警信号,经BG３放大后，驱动扬声器放音。
LED也发光提示。
3、电路安装与调试：电路安装时把非常细的金属丝张拉在门窗两旁或者张拉在需要警戒的过道两旁，当有人闯入警戒区时不知不觉地弄断金属线触发报警器使之报警。
应注意监测线应放在隐蔽处并且应容断。
本电路特点:耗电量低安装容易成本低廉,可对贵重物品、门窗、鱼塘、果园等进行监控,监控范围可达一千米。
4、实习步骤准备阶段：将整个班级分为若干个项目小组，每组选出一名“项目经理”，由项目经理负责组织小组成员讨论项目要求，落实项目分工并实施，形成教师、项目经理、小组成员的三级管理体制。
描述真实的工程案例，提出案例的问题展开阶段：提出工作任务，明确项目完成的进度时间表;要求小组长对该组项目实施过程做详细记录，如人员分工，具体进度安排，出现的问题，问题解决的方法等；教师跟踪每组的学习情况，参与讨论，及时进行技术技巧的辅导，协调小组中出现的分歧；鼓励学生大胆进行创新思维，对学生中出现的“主见”给予充分肯定。
各组将组装好的断线式防盗报警进行调试，看是否达到预期效果。
结束阶段:教师要及时对完成的一个个阶段性小项目进行总结与回顾，对学生的表现进行当堂认可，然后就主要问题进行集中解决。
断线报警器的制作
4．断线报警器的制作与检测的技能技巧；
5．分析讨论解决问题的能力；
6．安全、质量意识；
7．合作意识和协作能力。
检查
对照产品检测标准进行检查，并进行改进和完善。
1．评析能力；
2．反思能力；
3．拓展能力。
评估
对照项目教学评价表，进行评价。
1．表达能力；
2．沟通交流能力；
3．反思能力。
2．产品检测
1）．小组检测，并上交代表作
2）．教师对各组上交作品进行点评
3．项目评估
1）．产品质量评估
自评
互评
教师评
2）．项目学习评价
自评
互评
教师评
课后拓展项目：
具体任务：报警声音音调变高变尖
对照电气原理图观看成品件
根据图纸，归纳特点
积极思考，踊跃发言
认真听讲
小组讨论、集体交流
小组讨论→各组提交制作工艺→全班交流→确定最佳电路构建方案
3、在教学过程中，采用发现问题、提出问题、分析问题、解决问题四步法来分析工作任务，这样有利于学生循序渐进地接受新知识，体现了教师的主导地位，把教学的重心放在如何促进学生的“做”“学”上。
4、在对学生的实践结果进行评价时，除了对最终功能测试结果进行打分外，教学过程中教师的检查与巡视记录是过程成绩的一个重要依据。另：1）帮助学习有困难的同学，协助他们完成接线；2）帮助接线发生错误的同学发现错误并进行改正。这种方法既培养学生的的协作精神，又巩固了他们对所学知识的灵活掌握，同时提高了部分同学学习的积极性和科学探究精神，这两种情况另行加分。
八、教学过程实施
根据企业组装生产电子产品的一般实际工作流程（如图所示），结合本项目的特点，将该项目的教学实施分为三个任务：“项目分析、构建方案”、“制作产品”和“检测、评估”。
多路断线报警器课程设计
摘要本次模电课程设计是多路断线报警器，能同时对多个地点进行防盗监控，一旦某处的警戒线被盗碰断，则报警器会立即发出报警声，同时指示出发生盗情的地点。
这对财产保管起到了良好的保护作用，随着社会的发展，报警器的使用相当频繁，一个物便价美的报警器自然更是被消费者所喜爱，技术越先进，百姓的生活也得到了提高，在一定程度上有益于社会的稳定和繁荣。
本次课程设计电路由检测电路、LED指示电路、触发控制电路、音频振荡器和音频放大输出电路组成，检测电路是由电阻、非门、开关组成，LED指示电路是由发光二极管、电阻组成，触发控制电路是由与非门、电阻、二极管，音频振荡器是由与非门、电阻、电容组成，音频放大输出电路是由三极管、电阻、扬声器组成。
关键词报警器；监控；二极管；扬声器；三极管ABSTRACTThe analog electronic technology course design is a disconnected alarm, can simultaneously on multiple sites of anti-theft monitoring, once a cordon was broken, the alarm will immediately send out alarm sound, at the same time indicating theft happens place. The preservation of property plays a good protective effect, along with the development of society, the usefulness of considerable alarm, a cheap beautiful alarm certainly was the favorite of consumers, the technology is more advanced, people life is improved in a certain extent, is beneficial to the stability and prosperity of our society. The curriculum design circuit comprises a detection circuit, LED circuit, a triggering control circuit, an audio oscillator and the output audio amplification circuit, detecting circuit is composed of resistors, gate, switch, LED indicating circuit is composed of light emitting diodes, resistors, trigger control circuit is composed of a NAND gate, resistance, diode, an audio oscillator is composed of NAND gate, resistor, capacitor, an audio amplifying output circuit is composed of a triode, a resistor, a loudspeaker.Key words a larm；monitor；diode；speaker；triode目录1 电路方案设计 (3)1.1 设计要求 (3)1.2 设计的基本方案 (3)1.3 功能及工作原理说明 (3)2 多路断线报警器仿真分析 (7)2.1 多路断线报警器的参数选择 (7)2.2 电路的仿真 (7)2.3 调试结果分析 (8)3 多路断线报警器硬件系统的设计 (10)3.1 PCB电路图 (10)3.2 多路断线报警器元件清单 (10)4 课程设计总结 (12)参考文献 (13)致谢 (14)附录····························································1 电路方案设计1.1 设计要求：①能对四个地点进行监控；②正确显示每个断点位置；③出现断点时发出声音提示。
来电断电报警器电路框图的绘制
图6-15 变频调速系统框图
任务三
相关知识
2．电路及元件的布局方式 在电气图中，电路及元件的布局方法有功能布局法和位置布局法 两种。 (1) 功能布局法 只考虑便于看出它们所表示元件的功能关系，而不考虑其实际位 置的布局方法，称为功能布局法，如图6-15所示。 功能布局法主要用于强调项目的功能关系和工作原理的简图，如 框图、概略图、电路图、功能图等。
图6-17
来电/断电报警电路的框图
任务三
1．根据下面直流稳压电源电路将其对应的框图补绘完整。
巩固与提高
任务三
知识拓展
概略图
概略图是一种由图形符号、方框符号或带注释的框，用单线绘制的相对简 单的简图。框图也属于概略图，当概略图采用方框符号来表示时就称框图。 概略图表示系统、分系统、成套装置、设备、软件等的概貌，并示出各主 要功能之间和（或）各主要部件之间的主要关系和连接。
任务三
相关知识
符号的使与文字
图6-14 框内的注释方式
任务三
相关知识
在框图中，为形象、直观地反映项目的层次划分和体系结构，常 常会用到一种大框套小框的结构形式，即框的嵌套。如图6-15所示的 变频调速系统框图。嵌套的“线框”用细实线绘制，“围框”用细点 画线绘制。
任务三
来电/断电报警器电路框图的绘制
观察与思考
任务分析
◆知识要点： 1．了解框图及其作用； 2．掌握框图的绘制原则。 ◆技能要点： 能绘制简单电路的框图。
相关知识
任务实施
小知识
巩固与提高
知识拓展
任务三
观察与思考
1. 将图6-13来电/断电报警器电路划分成若干部分，为什么要这样做？ 2. 能简明地描述该报警电路的基本组成和各部分电路之间的相互关系吗？
断电报警器怎么接线
断电报警器怎么接线
断电报警器就是一种报警措施，在停电或者是断电以后就会发出报警，让我们及时的知道，可以更好的处理。
所以断电报警器的用途是非常大的。
其实，断电报警器主要就是起到断电报警的作用，这样可以让用户及时发现断电，避免有所损失，可是很多人不知道怎样连接断电报警器，下面佰佰安全网为大家介绍断电报警器怎么接线，希望这些方法可以帮助到大家。
在断电报警器“接电话线”处有一个标准的电话线水晶头的插座，用来与两条电话线做并联连接。
“接交流电源”处有一个标准的两线接线端子，可以不分极性地与交流电并联连接后既完成了安装。
该断电报警器对交流的功耗只有几微安。
一，断电报警器的结构
1，报警电路(含扬声器)部分
2，触发电路部分
3，电池供电电路部分
4，报警器外壳
二，在连接断电报警器的时候主要用到的就是连接线，根据使用的距离，选择合适的电线长度。
三，在连接断电报警器的时候主要的工具就是螺丝刀，锤子，螺丝(可选)，钉子(可选)等常见的物件。
其实断电报警器在日常生活中比较常见的，我们在连接电线的时候要是不懂，可以请教专业人士，以防安装错误，
造成更严重的后果，断电报警器知识介绍可以帮助到我们，其实我们在日常生活中最好是多了解一些像这类的智慧家居小知识，可以更好的帮助我们生活。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课程设计(论文)课题名称断线报警器电路的设计课程名称电子技术课程设计学生姓名杨洋学号系、专业电气工程系测控类指导教师聂俊飞2014年5月16日目录摘要………………………………………………………………………………1技术背景及任务要求…………………………………………………………1.1设计背景……………………………………………………………………1.2技术要求……………………………………………………………………2方案设计………………………………………………………………………2.1方案论证……………………………………………………………………2.2设计框图……………………………………………………………………3．电路设计……………………………………………………………………3.1参数设计……………………………………………………………………3.2电路原理图…………………………………………………………………4.Muitisim仿真图………………………………………………………………5.元器件清单表…………………………………………………………………5.1元器件介绍…………………………………………………………………6.实验总结………………………………………………………………………7.参考文献……………………………………………………………………….任务书……………………………………………………………………………评阅表……………………………………………………………………………摘要用于室内外贵重物品的现场防盗报警。
可在探测引线被人剪断、拉断、扯断时鸣笛报警，适用于店铺门窗，仓库，办公室，空调室外机，防盗网，防盗线，货运汽车，电动自行车，展会展品，出外行李箱，电线电缆等的防盗。
防止不必要的财产损失，真正做到物美价廉，实用性强，适用范围广，是每人必备的最佳防盗产品。
此设计通过二极管和集成电路构成。
关键词：74LS04型非门集成电路二极管通过电路仿真软件的调试，该电路完全能够达到设计的要求。
一、技术背景及任务要求1.断线报警器设计背景介绍的断线报警器，本款报警器是一种光报警器。
该断线式防盗报警器电路由检测电路、LED指示电路、触发电路、音频振荡器和音频放大输出电路组成。
根据此报警器的工作原理，以电路断线作为报警器的工作信号，对报警器的监控地段进行实时监控，由于设计是多路性，此报警装置能对实验中不同的四个地点进行实时监控，此外电路LED显示和深夜报警集成电路，发光二极管的显示能对发事地点起到准确的指示作用，电子声音能起到双重的提示作用，有助于人们对监控地段进行更好管理和维护。
用于室内外贵重物品的现场防盗报警。
可在探测引线被人剪断、拉断、扯断时鸣笛报警，适用于店铺门窗，仓库，办公室，空调室外机，防盗网，防盗线，货运汽车，电动自行车，展会展品，出外行李箱，电线电缆等的防盗。
防止不必要的财产损失，真正做到物美价廉，实用性强，适用范围广，是每人必备的最佳防盗产品。
2.设计要求1、能对四个地点进行监控；2、正确显示每个断点位置；3、出现断点时给出声音提示；4、本电路主要通过两个集成芯片实现信号的检测以及音频信号的转换作用。
二、方案设计与论证1、断线报警器方案论证由上电路设计原理图我们知道，该断线式防盗报警器电路由检测电路、LED指示电路、触发控制电路、音频振荡器和音频放大输出电路组成。
下面具体介绍一下断线报警器的工作原理。
（1）实时监控平时电路中的线路处于完好状态，断线信号LED熄灭。
如果线路中出现哪一路断路首先指示灯会亮，然而人们不可能每时每刻去观测灯是否发光，但是在电路中增加一个蜂鸣器后就可以解决人们的后苦之忧。
当蜂鸣器发出声响后人们就知道有地方发生断路，接下来只要去寻找前面的那个LED指示灯发光就可以找到断路的线路。
（2）多路监测由上述的电路工作原理，制作了同样的四个端口指示灯进行监测电路。
在实际的环境中，只要上述的任何的一个或多个线路发生断线，报警器都能起作用，提示声音和灯亮起来，起监测和报警作用。
（3）声光报警和定位由上面的检测电路，信号比较装置、逻辑装置和功能提示装置构成了我们说使用的多路断线报警器。
电路中我们采用多个电路进行检测，实际中当监测地点出现情况时会点亮LED，所以发生报警时我们可以根据那个LED发光来判断出事地点，然后进行事故排查.电路中我们选用发光二极管可以判断报警地点，但实际中二极管的发光并不是能引起我们的注意，在音频放大部分采用报警发声，在功能提示装置中安装扬声器便可以很好的解决我们的后苦之忧，当后面的蜂鸣器发出声响后我们可以根据前面那个LED发光来判断是那里发生断路了。
根据这个原理，我们可以很好的对不同的四个地点进行监测，减少了很多的麻烦。
2.2信号传递流程三、电路设计与参数计数该断线式防盗报警器电路由检测电路、LED指示电路、触发控制电路、音频振荡器和音频放大输出电路组成。
3.1参数设计检测电路由警戒线W1~W4、电阻器R6~R9和非门集成电路IC1(D1~D4)组成。
LED指示电路由电阻器R1O~R13和发光二极管VL1~VL4组成。
触发控制电路由与非门集成电路IC2(D5~D8)内部的D5、D6和二极管VD1、VD2、电阻器R1组成。
音频振荡器由IC2内部的与非门D7、D8、电阻器R2、R3和电容器C组成。
音频放大输出电路由电阻器R4、R5、晶体管V和扬声器BL组成。
本设计电路中的元件选择完全是按照电路实际所需进过计算得到的参数所选择的元器件（如题目中各个电阻的阻值、以及电容值等等）。
3.2总原理图如图：四. Muitisim仿真图仿真图如下：五.元器件清单表5.1元器件介绍S855 0晶体管：集电极-基极电压Vcbo：-40V工作温度：-55℃to+150℃和8050（NPN）相对主要用途：开关应用、射频放大8550三级管参数：类型:开关型; 极性:PNP; 材料:硅; 最大集电极电流(A):0.5 A; 直流电增益:10 to 60; 功耗:625 mW; 最大集电极发射电压（VCEO）:25; 频率:150MHz74LS00集成电路：00 为四组 2 输入端与非门（正逻辑），共有 54/7400、54/74H00、54/74S00、54/74LS00四种线路结构形式，其主要电特性的典型值如下：极限值电源电压 (7V)输入电压54/7400、54/74H00、54/74S00…………….5.5V54/74LS00 (7V)A－B 间电压除 54/74LS00 外………………………………5.5V工作环境温度54XXX …………………………………. -55~125℃74XXX …………………………………. 0~70℃存储温度………………………………………….-65~150℃74LS00：00 为四组 2 输入端与非门（正逻辑），共有 54/7400、54/74H00、54/74S00、54/74LS00四种线路结构形式，其主要电特性的典型值如下：四2输入与非门除了74LS00外还有COMS系列CD4011极限值电源电压 (7V)输入电压54/7400、54/74H00、54/74S00…………….5.5V54/74LS00 (7V)A－B 间电压除 54/74LS00 外………………………………5.5V工作环境温度54XXX …………………………………. -55~125℃74XXX …………………………………. 0~70℃存储温度………………………………………….-65~150℃六、实验总结在这次设计中，掌握了多路断线报警器电路的设计，掌握晶体管极性的判断，还有如何去检查电路中的错误与线路是否导通。
更让我明白团体精神的重要性。
更懂得做好一件事情的不容易。
在设计断线报警器电路时，经常出现电路验证不成功，在通过彭志雄同学的帮助下，最终将电路图和模拟图绘制出来，通过这次课程设计，我学会了请教他人，团结同学，这样才能把一件事做好。
在此过程中时常听到失败的抱怨声，在时就有点心惊胆战的，不过没有办法，以为我们必须反复验证，所以这也加大了我们的勇气。
而且，同做一个设计的同学们互相讨论，传授经验，让我感到那种学习的氛围很好，同学们的相互帮助，让我们感到集体的团结。
总之，在此课程设计中，虽然发现了自己的许多不足，但是却学到了很多东西，认清了自己的专业水平，为以后的学习打下一个更好的基础。
七、参考资料[1]张克农宁改娣数字电子技术基础（第二版）高等教育出版社[2]百度文库[3]电子资源网：[4]华成英，童诗白.模拟电子技术基础（第四版）[M].北京：高等教育出版社邵阳学院课程设计（论文）任务书注：1．此表由指导教师填写，经系、教研室审批，指导教师、学生签字后生效；2．此表1式3份，学生、指导教师、教研室各1份。
指导教师（签字）：学生（签字）邵阳学院课程设计（论文）评阅表学生姓名杨洋学号系电气系专业班级 12测控题目名称断线报警器电路的设计课程名称电子技术一、学生自我总结二、指导教师评定注：1、本表是学生课程设计（论文）成绩评定的依据，装订在设计说明书（或论文）的“任务书”页后面；2、表中的“评分项目”及“权重”根据各系的考核细则和评分标准确定。
邵阳学院课程设计（论文）评阅表学生姓名杨洋学号系电气系专业班级 12测控题目名称断线报警器电路的设计课程名称电子技术一、学生自我总结二、指导教师评定注：1、本表是学生课程设计（论文）成绩评定的依据，装订在设计说明书（或论文）的“任务书”页后面；2、表中的“评分项目”及“权重”根据各系的考核细则和评分标准确定。
