西门子变频器MM430常规操作方式
变频器(西门子MM430系列)调试作业指导书(完整资料).doc
设备股份有限公司 产品名称
末端控制器 零（部）件名称 西门子变频器 共10页 第4页
工序号
H12
工序名称
变频器调试
车间 电工车间 班组 前道班组 设备
/
工装
/
工时
图3 用SDP 进行基本操作 图4用BOP-2调试的基本步骤
5.2用BOP-2调试的一些说明。
➢ 安装BOP-2之前，必须首先拆下SDP 。
描 图 描 校 底图号 装订号 编制（日期） 校对（日期） 会签（日期） 审定（日期） 批准（日期）
标记 处数 更改文件号 签 字 日 期 标记 处数 更改文件号 签 字 日 期
工艺文件
产品型号：末端控制器（DTB-XM）文件名称：变频器（西门子）调试工艺类别：作业指导书
文件编号：T2176-D02
编制：校对：
会签：审定：
批准：
浙江盾安人工环境设备股份有限公司
2005年10月实施。
MM430变频器参数设置
参数复位操作
参数复位：
将变频器的参数恢复到出厂时的参数默认值。
在变频器初次调试，或者参数设置混乱
时，需要执行该操作，以便于将变频器的参数值恢复到一个确定的默认状态。
在参数复位完成后，需要进行快速调试的过程。
根据电机和负载具体特性，以及变频器的控制方式等信息进行必要的设置之后，变频器就可以驱动电机工作了。
开始操作
P0003＝1 定义参数访问等级为标准级
P0010＝30 进入工厂复位准备状态
P0970＝1 将参数复位到出厂设定值
Busy 等待状态（等待时间因变频器功率等级而不同）
P0970 复位完成，显示P0970此时P0970=0，P0010=0
在参数复位完成后，需要进行快速调试的过程。
根据电机和负载具体特性，以及变频器的控制方式等信息进行必要的设置之后，变频器就可以驱动电机工作了。
快速调试
快速调试的作用
快速调试通过设置电机参数、变频器的命令源、频率给定源等基本设置信息，从而达到简单快速运转电机的一种操作模式。
功能调试。
MM430快速设定
P0300 选择电动机的类型
2
P0335 电动机的冷却
2
1 异步电动机
0 自冷
2 同步电动机
1 强制冷却
说明：
2 自冷和内置风机冷却
P0300 = 2 时，控制参数被禁止
3 强制冷却和内置风机冷却
P0304 额定电动机电压 1）
1
设定值的范围： 10V - 2000V
根据铭牌键入的电动机额定电压（V）
P1910 选择电动机数据的自动检测方式
2
0 禁止自动检测
1 所有参数都带参数修改的自动检测
说明： 电动机数据的自动检测必须是在冷态（20 °C）下进行。 如果环境温度不在允许范围（20 °C+ 5 °C）内，必须 修 改参数 P0625 的电动机运行环境温度值
P1910 =0
P1910 = 1
报警码 A0541 激活电动 机数据自动检测功能
P0205
变频器的应用对象
3
0 恒转矩
1 变转矩
说明：
P0205 = 0 时，只对 A，B 型和单相 C 型外形尺寸的
变频器有效；
P0205 = 1 时，只能用于平方 V/ f 特性（水泵，风机）
的负载
访问级
P0308 电动机的额定功率因数 1）
2
设定值的范围 0.000-1.000
根据铭牌键入的电动机额定功率因数（cos ϕ）。
P0305
电动机的额定电流 1）
1
设定值的范围： 0 - 2 倍变频器额定电流（A）
根据铭牌键入的电动机额定电流 （A）
P0307
电动机的额定功率 1）
1
设定值的范围： 0.01 kW - 2000 kW
MM430变频器简明使用说明
常见故障及排除方法
故障代码F0001
过电流。可能原因是电机短路、电机电缆接地、输出功率与电机不匹配等。排除方法：检查电机和电缆，确保无短路 或接地；调整输出功率与电机匹配。
故障代码F0002
过电压。可能原因是输入电压过高或电机处于再生制动模式。排除方法：检查输入电压是否正常；调整电机参数，避 免再生制动。
故障代码F0003
欠电压。可能原因是输入电压过低或主电路断路器断开。排除方法：检查输入电压是否正常；检查主电 路断路器是否正常工作。
日常维护与保养
定期清洁变频器表面 ，保持整洁干净。
定期检查冷却风扇是 否正常工作，确保散 热良好。
检查电缆连接是否紧 固，确保无松动或接 触不良现象。
定期检查与维修
状态。
可靠性高
03
具有过载、过流、欠压等多重保护功能，确保设备安全稳定运
行。
应用领域
01
02
03
电机驱动
适用于各种类型的电机驱 动，如泵、风机、传送带 等。
自动化生产线
用于控制生产线的速度、 张力等，提高生产效率和 产品质量。
物料输送
用于控制输送带的速度， 实现物料的稳定输送。
技术规格
01
输入电源：三相交流380V/50Hz
MM430变频器简明使 用说明
汇报人： 202X-12-24
目录
• 简介 • 安装与连接 • 操作与控制 • 故障排除与维护 • 安全注意事项
简介
01
产品特点
高精度控制
01
MM430变频器采用先进的控制算法，能够实现高精度的速度和
转矩控制。
易于操作
02
配备简单易用的操作面板，用户可以快速设置参数和监控运行
西门子变频器M430说明书
规定，或不按本说明书的要求进行操作，就可能会造成死亡，严重的人身伤害或重大的财产 损失。 ¾ 只有经过认证合格的专业人员才允许操作本设备，并且在使用设备之前要熟悉本说明书中所 有的安全说明和有关安装，操作和维护的规定。正确地进行搬运装卸，就位安装和操作维护， 是实现本设备安全和成功地投入运行的可靠保证。 ¾ 注意触电的危险。即使电源已经切断，变频器的直流回路电容器上仍然带有危险电压。因此， 在电源关断 5 分钟以后才允许打开本设备。 ¾ 即使变频器处于不工作状态，以下端子仍然可能带有危险电压: ♦ 电源端子 L/L1，N/L2，L3 或 U1/L1，V1/L2，W1/L3。 ♦ 连接电动机的端子 U，V，W 或 U2，V2，W2。 ♦ 取决于框架尺寸，端子 DC+/B+，DC-，B-，DC/R+或 DCPS，DCNS，DCPA，DCNA ¾ 以“马力”为单位的额定功率是根据西门子的 1LA 电动机给出的，而且仅仅是指导性的；它 们不一定与 UL 或 NEMA 以马力为单位的额定功率一致。
PE
¾
= Ground
¾
PE - 通过接地导体的保护性接地，接地导体的截面大小应能保证在短路情况下接地点的电压 不超过 50 伏。通常，该点用于变频器的接地。
- 接地点，其参考电压可达到与地电压相同的值。通常，该点用于电动机的接地。
只能用于指定的应用领域 本变频器只能用于说明书中指明的应用领域，而且只能与西门子公司推荐和认可的器件和部件一起使用。
是其第§8 节关于“带电部件上工作时允许的安全距离”的规定。实际操作时，应该使用适当 的电子器具。 ¾ 在安装和调试变频器之前，请您务必仔细阅读这些安全规则和警告，以及设备上粘贴的所有 警示标志。确保警示标志置于醒目的地方，并更换已经脱落或损坏的标志。
西门子变频器MM440快速调试步骤

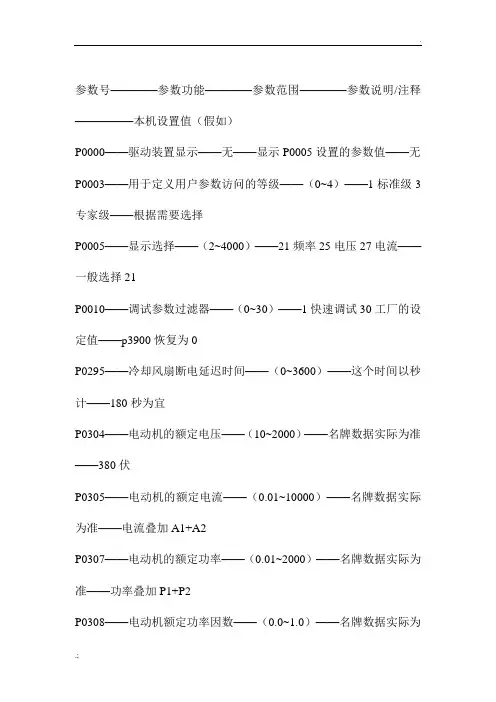

参数号————参数功能————参数范围————参数说明/注释—————本机设置值（假如）P0000——驱动装置显示——无——显示P0005设置的参数值——无P0003——用于定义用户参数访问的等级——（0~4）——1标准级3专家级——根据需要选择P0005——显示选择——（2~4000）——21频率25电压27电流——一般选择21P0010——调试参数过滤器——（0~30）——1快速调试30工厂的设定值——p3900恢复为0P0295——冷却风扇断电延迟时间——（0~3600）——这个时间以秒计——180秒为宜P0304——电动机的额定电压——（10~2000）——名牌数据实际为准——380伏P0305——电动机的额定电流——（0.01~10000）——名牌数据实际为准——电流叠加A1+A2P0307——电动机的额定功率——（0.01~2000）——名牌数据实际为准——功率叠加P1+P2P0308——电动机额定功率因数——（0.0~1.0）——名牌数据实际为准——cosφP0311——电动机的额定速度——(0~40000)——名牌数据实际为准——980/1380P0700——选择命令源——(0~6)——选择数字的命令信号源——2代表由端子排输入P0701——数字输入1的功能——（0~99）——选择数字1功能——1 P0702——数字输入2的功能——（0~99）——选择数字2功能——2 P0703——数字输入3的功能——（0~99）——选择数字3功能——17 P0704——数字输入4的功能——（0~99）——选择数字4功能——17 P0705——数字输入5的功能——（0~99）——选择数字5功能——29 P0706——数字输入6的功能——（0~99）——选择数字6功能——17 P0732——数字输出2的功能——（0~4000）——电动机抱闸投入——52CP0733——数字输出3的功能——（0~4000）——电动机抱闸投入——52CP0970——工厂复位——（0~1）——0代表禁止复位1代表参数复位——根据需要决定西门子MicroMaster440变频器是全新一代可以广泛应用的多功能标准变频器。
SIEMENSMMS430变频器一控二水泵分级恒压供水控制系统调试手册
SIEMENS MMS430变频器一控二水泵分级恒压供水控制系统调试手册SIEMENS MMS430分级控制简介SIEMENS MMS430变频器通过其内置的基于PID控制方式的电动机分级控制系统最多可以控制3台循环工作的辅助水泵/风机。
该种控制系统一般由以下几个部分组成：一台由变频器控制的水泵/风机，另外可以最多有3台由接触器或者电机启动器控制的辅助水泵/风机，而辅助水泵/风机的接触器或电机启动器则通过变频器自身的继电器开关输出进行控制。
下面是一个典型的多泵循环控制系统：其中：Mv为由变频器控制速度的变速电机；M1为用变频器输出继电器1（DOUT1）接通/断开的电机；M2为用变频器输出继电器2（DOUT2）接通/断开的电机；M3为用变频器输出继电器3（DOUT3）接通/断开的电机；进入分级控制: 起动各台固定速度电动机的过程。
退出分级控制: 停止各台固定速度电动机的过程。
当变频器运行在最大频率，而且PID 反馈信号表明系统要求达到更高的速度时，变频器通过其继电器的输出接点(进入分级控制) 接通M1－M3 中的一台电动机。
同时，为了保持被控的变量尽可能恒定不变，变频器的输出频率必须沿斜坡函数曲线降低至最小频率。
因此，在分级过程中，PID控制器必须暂停工作。
辅助电机进入分级控制：当变频器运行在最小频率，而且PID 反馈信号表明系统要求进一步降低速度时，变频器通过继电器的输出接点(退出分级控制) 断开M1－M3 中的一台电动机。
在这种情况下，为了保持被控的变量尽可能恒定不变，变频器的输出频率必须沿斜坡函数曲线由最低频率上升至最高频率。
同时，PID 控制器必须暂停工作通过参数P2372[3] 选择是否允许电动机的分级循环0 禁止分级循环1 允许分级循环允许电动机分级循环工作时，选择哪一台电动机进入 / 退出分级控制，是根据电动机的运行时间计数器 (P2380) 的计数值来确定的。
进入分级控制时，运行时间计数器计入小时数最少的电动机接通 ; 退出分级控制时，计入小时数最多的电动机断开。
MM430变频器简明使用说明
电机功率因数 电机额定频率 电机额定转速 端子为命令源
变频器运行
MM430变频器简明使用说明
P1000=2 P1082=50 P1120=120 P1121=120 P1135=90
模拟值为频率给定值 电机最高频率 斜坡上升时间 斜坡下降时间
OFF3停车斜坡下降时间
MM430变频器简明使用说明
P1300=2 P3900=1
MM430变频器简明使用说明
选择工作地区
0 功率单位为KW；f的缺省值为50Hz 1 功率单位为hp；f的缺省值为60Hz 2 功率单位为KW；f的缺省值为60Hz
MM430变频器简明使用说明
电动机额定电压
电动机额定电流
MM430变频器简明使用说明
电动机额定功率 单位：KW
MM430变频器简明使用说明
MicroMaster430变频器参数表
P0003=3 P0010=1 P0304=380 P0305=164 P0307=90
专家级 快速调试 电机额定电压 电机额定电流 电机额定功率
MM430变频器简明使用说明
P0308=0.86 P0310=50
P0311=1480 P0700=2
P0732=52.2
MM430变频器简明使用说明
作者：eb15385960
MM430变频器简明使用说明
了解西门子
1847年由维尔 纳·冯·西门子建立。
西门子是世界上最 大的电子和电器工程公 司之一。
中国最著名和最受推 崇和尊敬的企业公民之 一。
MM430变频器简明使用说明
MicroMaster430变频器图片
MM430变频器简明使用说明
MM430变频器简明使用说明
MMS430调试方法
SIEMENS MICROMASTER 430 增加频率调试方法：1、变频在50HZ时正常启动2、按【Hand键】，然后按【O键】，电机频率下降，逐渐停止，按【P键】进入程序设定3、设定P1082=60HZ，P2000=60HZ,按一次【Fn键】，在按一次【P键】返回原始界面，按【Auto键】。
4、下电，拆除I/O板，调节DIP开关，设定DIP开关2为On位置（北美地区缺省值，60Hz，功率单位，HP）5、恢复相应面板，上电，正常运行，应该到60HZ。
6、继续设定65HZ7、重复步骤28、设定P1082=65HZ，P2000=65HZ,按一次【Fn键】，在按一次【P键】返回原始界面，按【Auto键】。
9、下电，上电，看是否自动运行到65HZ，手动按上建，调节至65HZ10、按【P键】进入程序设定状态，检查P1031是否为1，恢复到初始界面，11、下电，上电，应该到自动至65HZSIEMENS MICROMASTER 430 额定电流变动调试方法：1、按【hand键】2、按【O键】3、设P0010=14、设P0305调节电流5、恢复P0010=06、按【Fn键】一次，按P键一次，恢复成原始界面，按【Auto键】7、下电、上电。
SIEMENS MICROMASTER 420 0.37kW优化设置0.75KW的调试方法：1、正常启动，长按【O键】，进入变频器调试状态。
2、进入快速调试状态，参见快速调试资料。
按【P键】进入程序设定P0010=1P0100=0P0304=400P0305=2(原为1)P0307=0.75(原0.37)P0310=50P0311=2800P0700=2.00P1000=1P1080=0.00P1082=50.00···P3900=0调试完毕，恢复P0010=0继续程序设定P1910=1界面进入优化状态约1min，P1210=2（自动重启功能）下电，上电，应正常运行。
MM430变频器参数设置
定义端子功能速度给定3Ain1+ 4Ain1-启动5Din1急停6Din2升速7Din3降速8Din4切换16Din5故障复位17Din6转速频率显示12AO1+ 13AO1-变频器运行19继电器201变频器故障21继电器222参数复位操作参数复位：将变频器的参数恢复到出厂时的参数默认值。
在变频器初次调试，或者参数设置混乱时，需要执行该操作，以便于将变频器的参数值恢复到一个确定的默认状态。
在参数复位完成后，需要进行快速调试的过程。
根据电机和负载具体特性，以及变频器的控制方式等信息进行必要的设置之后，变频器就可以驱动电机工作了。
开始操作P0003＝ 1定义参数访问等级为标准级P0010＝ 30进入工厂复位准备状态P0970＝ 1将参数复位到出厂设定值Busy等待状态（等待时间因变频器功率等级而不同）P0970复位完成，显示 P0970 此时 P0970=0 ，P0010=0在参数复位完成后，需要进行快速调试的过程。
根据电机和负载具体特性，以及变频器的控制方式等信息进行必要的设置之后，变频器就可以驱动电机工作了。
快速调试快速调试的作用快速调试通过设置电机参数、快速运转电机的一种操作模式。
快速调试步骤参数号参数描述变频器的命令源、频率给定源等基本设置信息，设置值从而达到简单P0003设置参数访问等级3＝1标准级＝2扩展级＝3专家级P0010＝1 开始快速调试注意：1.只有在 P0010=1 的情况下，电机的主要参数才能被修改，如： P0304， P0305 等2.只有在 P0010=0 的情况下，变频器才能运行P0100选择电机的功率单位和电网频率＝0单位 kW ，频率 50H＝1单位 HP，频率 60Hz＝2单位 kW ，频率 60HzP0304[0]电机额定电压：注意电机实际接线（Y/）P0305[0]电机额定电流：注意：电机实际接线（Y/）如果驱动多台电机，P0305 的值要大于电流总和。
P0307[0]电机额定功率如果 P0100 = 0 或 2，单位是kW如果 P0100 = 1，单位是HP.P0308[0]电机功率因数P0311[0]电机的额定速度矢量控制方式下，必须准确设置此参数P0320[0]电机的磁化电流通常取默认值P0335[0]电机冷却方式=0 利用电机轴上风扇自冷却=1 利用独立的风扇进行强制冷却P0500工艺过程的应用对象=0恒定转矩负载=1风机和泵P0640[0]电机过载因子以电机额定电流的百分比来限制电机的过载电流。
430西门子定频供水操作流程
一、西门子430变频器定频运行操作流程？
1：先做变频器控制回路接线图标示，再按接线端子做好标示，取下连接导线。
2：变频器的电源进线端：R S T；出线端：U V W ；接地端：P ；进线与出线端的连接线不能接错，接错会损坏变频器。
3：送电源按P键找出P10=0 改为P=1 现在参数可以设置。
4：找出P700=2 将按上下键改为P700=1
5: 找出P1000=2 将按上下键改为P1000=1
6: 按P键找出P10=1 改为P=0 现在参数停止设置。
7：按绿色启动键启动变频器调制平时变频器运行频率压力与正常压力相同8：还回时：送电源按P键找出P10=0 改为P=1 现在参数可以设置。
9: 找出P700=1 将按上下键改为P700=2
10：找出P1000=1 将按上下键改为P1000=2
11：按P键找出P10=1 改为P=0 现在参数停止设置。
12：把二次回路接线接回变频器，恢复正常供水。
MM430分级控制
MM430是专用于风机水泵类应用场合的变频器。
本身不支持矢量控制VC功能，也就没有相应的编码器模板。
也就是说，MM430最擅长的是V/F控制方式，而且是平方转矩类负载。
不要误以为MM430比MM440要低级，MM430在恒压供水等场合有非常实用的功能，这些功能是MM440不具备的。
MM430的功能：· PID控制功能（这个MM440也有）o 即PID闭环控制。
搞自控的都明白。
·分级控制功能o 在多电机协调工作时，如果一台电机不足以保证水压时，自动工频起动第二台电机，依此类推。
最多可以有4台电机工作。
·节能模式（即睡眠模式）o 在水压高于设定值时，电机低频工作也不会导致水压下降，那么可以关闭电机，即睡眠。
当水压偏低时，再启动电机。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－应用实例一：单台电机，单台MM430，实现恒压供水。
并启用节能模式。
硬件需求：带标准信号输出的压力表。
压力表可以线性的根据管道里压力的大小输出0~20mA，或者4~20mA，或者0~10VDC的信号。
满量程时输出最大值。
接线方法：压力表信号接到AI0。
模拟量通道配置正确。
比如假设压力表满量程为10Mpa，目标管道压力4Mpa，表输出为0~20mA信号，接到变频器3、4号端子上，则需要将变频器外壳上ADC类型的相应的DIP拨码拨到上面，表示输入为电流型信号（默认为电压型）。
设置参数p756.0=2。
通过r754.0可以看到水压表的百分比反馈值。
完成快速调试QC。
设置以下参数：P700=2，端子控制P701=1，5#端子起动信号P1000=2，（在P2200=1时无效）P2200=1，使能PIDP2253=2250，主给定来源于PID-MOPP2240=40，压力表满量程为10Mpa，目标管道压力4MpaP2264=755.0，反馈值P2265=5，反馈滤波时间P2280=0.5，P参数P2285=15，I参数P2274＝0，D参数P2390＝5Hz，进入睡眠的频率P2391＝10s，进入睡眠的延时P2392＝80，再起动的PID偏差－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－应用实例二：单台电机，单台MM430，实现恒压供水。
SIEMENS MICROMASTER 420 430 440入门指南
SIEMENS MICROMASTER 420/430/440入门指南警告：注意和提示以下的“警告”、“注意”和“提示”是为了您的安全而提出的，是为了防止变频器或与其连接的部件受到损坏而采取的一些措施。
特殊的“警告”、“注意”和“提示”适用于特定的操作，放在有关章节的开始部分。
请您仔细阅读这些信息，因为它们为您提供了人身安全的保障，并且有助于延长变频器以及与之连接的设备的使用寿命。
Δ警告◆本设备带有危险电压，而且它所控制的是带有危险电压的转动机件，如果不遵守“警告”的规定，或不按本手册的要求进行操作，就可能会造成死亡，严重的人身伤害或重大的财产损失。
◆只有经过认证合格的专业人员才允许操作本设备，而且在使用设备之前要熟悉本手册中所有的安全说明和有关安装、操作和维护的规定，正确的进行搬运装卸，就位安装和操作维护，是实现本设备安全和成功地投入运行的可靠保证。
◆在电源电压切断5分钟以内，MICROMASTER变频器的直流上仍然带有危险电压，因此，切断变频器的供电电源5分钟以后，才允许接触MICROMASTER变频器的任何部分。
本设备可以按照UL508C（质量保证标准）第42节的要求，在变频器的内部提供电动机的过载保护功能。
请参看参数P0610（第3访问级）和P0335的说明。
电动机的过载保护功能也可以采用将外部PTC （正温度系数电阻）信号接到变频器的数字输入端来实现。
◆当采用带有延迟时间的H或K型熔断器作为保护器件时，本设备适用于回路对称容量不大于100，000安培（均方根值）的地方，最大电压为：-MM420=230V/460V-MM430=460V-MM440=230V/460V/575V◆连接导线只能采用1级，60/75°的铜线。
◆安装变频器时，有关固定螺丝的紧固扭距的规定请参看“操作说明书”的有关部分。
注意：在进行任何安装和调试之前，请你务必阅读以下的安全规则和警告，以及设备上粘贴的所有警示标志，确保警示标志置于醒目的地方，并更换已经脱落或损坏的标志。
MM420变频器控制面板操作
变频器控制面板操作1）变频器手动调节的操作步骤（如果调节不正常就恢复出厂设置P0010=30、P0970=1）。
（1）在显示屏是0.00HZ时（如不是请多按几下Fn就行），长按Fn 至显示r0000 （如果r0000不稳定或者出现0.00HZ等其他情况再按一下P就行）。
（2）通过调节至P0003, 按P，调为2（一般情况我们用这个等级就行了，详细看说明书）再按P保存。
（3）通过调节至P0004，按P ,调为0.，再按P保存（4）通过调节至P0010，按P，调为1（表示对电机的参数可以进行设置），再按P保存（5）通过调节至P0100，按P，调为0（表示选择工作地方，0代表用50HZ，kw，1代表60HZ，hp，2代表60HZ,kw），再按P保存。
（6）通过调节分别至P0304（电动机的额定电压V），P0305(额定电流A)，P0307（额定功率kw），P0310(额定频率Hz)，P0311（额定速度rmp）按P，根据铭牌填。
（7）通过调节至P0700，按P，调为1，再按P保存。
（8）通过调节至P1000，按P，调为1，再按P保存。
（9）通过调节至P1080，按P，默认0，再按P保存。
（10至P1082，按P，默认50，再按P保存。
（11至P1120，按P，调为10，再按P保存。
（12至P1121，按P，调为10，再按P保存。
（13至P3900，按P，调为1，再按P保存。
这时候会出现P---- 表示在处理。
然后再长按Fn，等屏幕变化，屏幕变换后再按三下Fn就回到0.00HZ调整完毕。
注：想要手动调节频率在变频器按下后,长按Fn，出现r0000，再按下P就可以实现变频了。
2）变频器自动调节的操作步骤（1）在显示屏是0.00HZ时（如不是请多按几下Fn就行），长按Fn 至显示r0000 （如果r0000不稳定或者是出现0.00HZ等其他情况再按一下P就行）。
（2）通过调节至P0010，保证它的值为0（3）通过调节至P0700，按P，调为2，再按P保存。
MM430变频器参数设置
MM430变频器参数设置
参数复位操作
参数复位：
将变频器的参数恢复到出⼚时的参数默认值。
在变频器初次调试，或者参数设置混乱
时，需要执⾏该操作，以便于将变频器的参数值恢复到⼀个确定的默认状态。
在参数复位完成后，需要进⾏快速调试的过程。
根据电机和负载具体特性，以及变频器的控制⽅式等信息进⾏必要的设置之后，变频器就可以驱动电机⼯作了。
开始操作
P0003＝1 定义参数访问等级为标准级
P0010＝30 进⼊⼯⼚复位准备状态
P0970＝1 将参数复位到出⼚设定值
Busy 等待状态（等待时间因变频器功率等级⽽不同）
P0970 复位完成，显⽰P0970此时P0970=0，P0010=0
在参数复位完成后，需要进⾏快速调试的过程。
根据电机和负载具体特性，以及变频器的控制⽅式等信息进⾏必要的设置之后，变频器就可以驱动电机⼯作了。
快速调试
快速调试的作⽤
快速调试通过设置电机参数、变频器的命令源、频率给定源等基本设置信息，从⽽达到简单快速运转电机的⼀种操作模式。
功能调试
如有侵权请联系告知删除，感谢你们的配合！。
mm430参数手册
mm430参数手册
《MM430参数手册》是西门子公司针对其MM430系列变频器的
参数设定手册。
MM430系列变频器是一种用于电机控制的设备，可
实现电机的变频运行和速度调节。
参数手册提供了关于MM430变频
器的详细信息和参数设置的说明。
在这个参数手册中，你可以找到以下内容：
1. 变频器概述，介绍了MM430变频器的基本特点、应用范围和
技术规格。
这部分内容会告诉你MM430变频器的工作原理和适用条件。
2. 参数设置，详细解释了MM430变频器的各个参数及其作用。
这些参数包括运行参数、控制参数、保护参数等。
你可以根据实际
需求，按照手册中的说明进行参数设置，以实现对电机的精确控制。
3. 调试和故障排除，手册中还包含了MM430变频器的调试方法
和常见故障排除步骤。
当你在使用过程中遇到问题时，可以参考手
册中的指导进行排查和修复。
4. 应用示例，手册中可能会提供一些典型的应用示例，展示如何使用MM430变频器实现不同类型的电机控制，例如泵、风机、输送带等。
5. 附录，手册的附录部分可能包含一些额外的信息，例如参数列表、常用术语解释、连接图等。
总之，《MM430参数手册》是一本详细介绍西门子MM430系列变频器的重要参考资料。
通过仔细阅读和理解手册中的内容，你可以更好地了解和应用MM430变频器，实现对电机的精确控制。
MM430变频器参数设置
MM430变频器参数设置1.基本参数设置：-运行频率：设定变频器的输出频率范围，通常设置为50Hz或60Hz；-频率上限和频率下限：设置变频器输出频率的范围限制，保证设备的正常运行；-控制方式：选择变频器的控制模式，可以选择全速调节、开环矢量控制或闭环矢量控制等。
2.输出参数设置：-输出电压：根据实际需求设置输出电压，通常为变频器额定电压；-输出电流：设置变频器的输出电流限制，保护电机和变频器；-加速和减速时间：设置变频器的加速和减速时间，控制设备的运行速度；-输出功率：设置变频器的输出功率限制，与电机功率匹配。
3.控制参数设置：-PID参数：对于闭环矢量控制模式，需要设置PID参数，包括比例系数、积分系数和微分系数，以实现精确的速度控制；-扭矩参数：对于电机的负载特性，可以设置扭矩参数，以实现负载特性的精确调节；-压力参数：对于液压设备的控制，可以设置压力参数，以实现精确的压力控制。
4.保护参数设置：-过载保护：设置变频器的过载保护参数，当输出电流超过设定值时，立即停止输出，保护电机和变频器；-过热保护：设置变频器的过热保护参数，当温度超过设定值时，立即停止输出，防止电机和变频器过热；-断相保护：设置变频器的断相保护参数，当电源供电出现故障时，立即停止输出，保护电机。
5.通信参数设置：- 通信协议：选择变频器的通信协议，可以通过Modbus、Profibus、CAN等方式与上位机进行通信；-通信地址：设置变频器的通信地址，以实现与上位机的数据交换；-通信速率：设置变频器与上位机通信的速率，确保数据传输的稳定性。
在进行参数设置之前，需要对MM430变频器进行充分了解，并参考技术手册提供的参数表和说明。
不同的应用场景可能需要调整不同的参数，因此在设置参数之前，需要根据具体需求进行分析和决策。
同时，在实际使用过程中，也需要根据设备的运行情况进行参数的动态调整和优化，以实现最佳的控制效果。
总之，MM430变频器的参数设置对于设备的正常运行和性能发挥至关重要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
西门子变频器MM430常规操作方式
西门子变频器MM430相比西门子变频器MICROMASTER系列的其他成员，具有更好的技术特定和更快速的动态响应。
西门子变频器MM430性能优异，使用方便，为用户提供了良好的驱动控制解决方案，而且它具有快速调试功能，方便用户对驱动控制系统进行操作和调试。
本文下面为您举例说明一下西门子变频器MM430的操作方式，供您在调试过程中参考，从而提高工作效率。
西门子变频器MM430常规操作的例子如下：
1. 旁路方式
西门子变频器MM430系列的旁路方式是由西门子变频器MM430的继电器输出接点控制两个机械上互相锁定的接触器。
旁路电路可以通过变频器操作电动机，或者不通过变频器而直接由电源向电动机供电，变频器负责接触器之间的切换工作;
2. 电动机分级控制
西门子变频器MM430系列在PID控制信号的作用下，最多可以控制三台辅助电动机，整套系统包括一台用变频器控制速度的水泵和三台辅助水泵，各台辅助水泵可以通过接触器或电动机启动器投入系统运行;
3. 传动皮带故障检测
西门子变频器MM430系列可以用于传动皮带的故障检测，变频器对其输出转矩的变化范围进行监控中，这样可以识别变频
器是否处于欠负载或者过负载运行的状态。
该功能把当前的速度/转矩曲线和编程的速度/转矩曲线进行比较，从而判断是否出现故障;
4. 节能方式
西门子变频器MM430系列的节能方式扩展了PID控制器的功能，在节能方式下，电动机可以通过最小频率运行，然后再断开电动机。
如果达到了重新起动的频率，电动机将自动再起动。
西门子变频器MM430性能优异，是西门子变频器MICROMASTER系列中的中高端产品，用户可以根据实际控制系统的要求进行选择搭配，并可以通过变频器的各种常规操作来实现驱动控制任务。
