四象限西门子_ABB变频器说明书

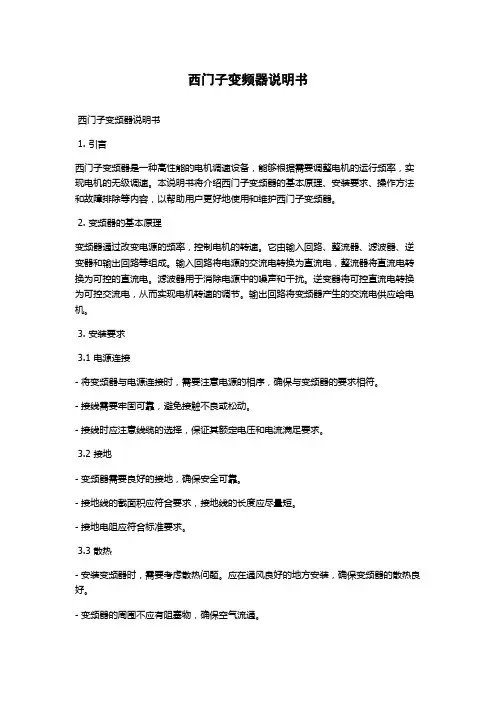

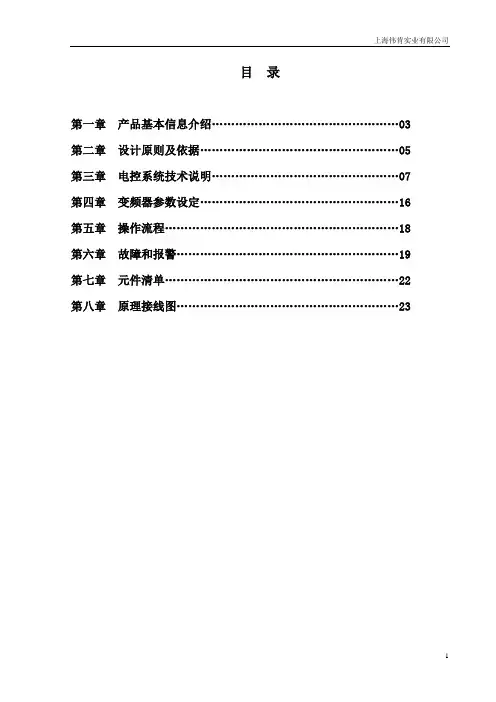

目录

第一章产品基本信息介绍 (03)

第二章设计原则及依据 (05)

第三章电控系统技术说明 (07)

第四章变频器参数设定 (16)

第五章操作流程 (18)

第六章故障和报警 (19)

第七章元件清单 (22)

第八章原理接线图 (23)

第一章产品基本信息介绍1.1概述

BPJ7系列矿用隔爆兼本质安全型交流变频器是一种集真空磁力起动器、数字式变频调速装置及相关的散热技术为一体的高新技术产品。该产品适用于交流50Hz、额定电压660V的异步电动机重负荷软起动、软停车和运行过程控制，具有起动电流小、起动速度平稳、起动性能可靠、对电网冲击小等优点，其起动曲线有“S”型和线性二种。该曲线可根据现场实际工况进行调整，从而减少起动时对设备的动张力。此外，变频器具有在线控制功能，可根据电机的负荷变化，调整电机工作电源电压和频率，从而达到所需转矩。具有明显的节能效应，可实现经济运行。随着煤矿自动化程度的不断提高，变频器正以其节能、高效、安全、可靠的特点，逐渐成为今后煤矿电机设备调速控制的发展方向，并得以广泛的应用。

本产品主要用于煤矿井下或露天矿山、港口码头、选煤厂、发电厂等大负荷恶劣环境中运输设备的软起动、软停车和运行过程控制，即用于煤矿井下绞车提升机、刮板运输机、给煤机、风机、局扇、水泵及油泵等设备的调速控制。

1.2产品型号

主要规格参数：

a）输入电压： AC660V，50/60Hz，75%Ue～110% Ue，电网不平衡度：最大为电网线电压的±3%。

b）输出电压：电压随频率呈线性变化。

c）额定功率：15～315kW，功率因素：0.97（额定负载下）；频率分辨率：0.01Hz。

d）额定电流：660VAC，18～377A；额定过载电流：150%额定电流1min。

e）起动频率：0.5～60Hz 可调设定，频率分辨率：0.01Hz。

f）工作制：连续工作制或短期工作制。

g）本安电源：输入电压127V，本安输出最高开路电压：24.2VDC；本安输出最大电流：0.5A；

h）冷却方式：热管风冷却。

1.3型式

防爆型式：隔爆兼本质安全型Exd[ib]I。

控制型式：恒转矩型、变转矩型、四象限矢量控制型。

恒转矩型的变频器分连续工作制和短期工作制，由用户根据控制对象调整、选择。变频器连续工作方式时，变频控制器在线工作；短期工作方式时，变频仅在起动和停止时工作。

低频启动：自动转矩补偿，重载起动时低速满转矩，150%额定转矩。

1.4安装环境

a）海拔高度不超过2000m，压力（80～106）kPa。

b）周围环境温度不超过-10℃～+40℃。

c）周围空气湿度不大于95%±3%（25℃±3℃时）。

d）有爆炸性气体及煤尘爆炸危险的场合。

e）无显著摇动和剧烈振动、冲击的地方。

f）无漏水的地方。

g）污染等级不高于3级。

第二章设计原则及依据2.1 通用标准

进口电器设备遵守国际电工委员会IEC标准

GB50070-94 《矿山电力设计规范》

GB50054-95 《低压配电设施规范》

GB16424-1996 《金属非金属地下矿山安全规程》

GB/T13926-1992 《工业过程测量和控制装置的电磁兼容性》

《煤矿安全规程》

2.2 其他标准

GB 191—2000 《包装储运图示标志》

GB 2681—1995 《电工成套装置中的导线颜色》

GB 2682—1995 《电工成套装置中的指示灯按钮的颜色》

GB 3836.1—2000 《爆炸性气体环境用电气设备第1部分：通用要求》

GB 3836.2—2000 《爆炸性气体环境用电气设备第2部分：隔爆型“d”》

GB 3836.3—2000 《爆炸性气体环境用电气设备第3部分：增安型“e”》

GB 3836.4－2000 《爆炸性气体环境用电气设备第4部分：本质安全型“i”》

GB/T 311.7—2003 《高压输变电设备的绝缘配合使用导则》

GB/T 2423.4—1993 《电工电子产品环境试验规程试验Db：交变湿热试验方法》

GB/T 3859.1 《半导体变流器基本要求的规定》

GB/T 3859.2 《半导体变流器应用导则》

GB/T 3859.3 《半导体变流器变压器和电抗器》

GB/T 12325—2003 《电能质量供电电压允许偏差》

GB/T 12326—2000 《电能质量电压波动和闪变》

GB/T 12668.2—2000 《调速电气传动系统第2部分：一般要求低压交流变频电气传动系统额定值的规定》

GB/T 12668.3—2003 《调速电气传动系统第3部分：产品的电磁兼容性标准及其特定的试验方法》

GB/T 13384—1992 《机电产品包装通用技术条件》

GB/T 14048.1—2000 《低压开关设备和控制设备总则》

GB/T 14549—1993 《电能质量公用电网谐波》

GB/T 15543—1995《电能质量三项电压允许不平衡度》

GB/T 15945—1995 《电能质量电力系统频率允许偏差》

GB/T 17625.1—2003 《电磁兼容限值谐波电流发射限值（设备每项输入电流≤16A）》

GB/Z 17625.3—2000 《电磁兼容限值对额定电流大于16A的设备在低压供电系统中产生的电压波动和闪烁的限制》

备注：以上标准均执行最新版本
