钢筋混凝土梁设计
钢筋混凝土梁的受力分析与设计
钢筋混凝土梁的受力分析与设计一、引言钢筋混凝土梁作为建筑结构中常用的构件之一，其受力分析与设计关乎整个结构的安全和稳定。
本文将就钢筋混凝土梁的受力分析与设计进行探讨，并着重介绍梁的截面分析、受力计算及配筋设计等相关内容。
二、梁截面分析梁的截面分析是梁受力分析的基础，它需要考虑荷载的作用及梁的几何形状。
荷载作用包括等分布荷载、集中荷载等，而梁的几何形状则取决于所处的位置和力的传递方式。
通过将梁截面分析，可以得到净跨度、有效高度等重要参数，为梁的受力计算和配筋设计提供依据。
三、受力计算在受力计算中，需要考虑到梁的内力分布以及不同部位受力的差异。
梁在受到荷载时，会产生弯矩、剪力和轴力等内力。
弯矩是梁内力中最常见的一种，它导致梁的弯曲变形，需要通过合适的梁截面形状和钢筋布置来承受。
剪力则是梁内力中既重要又复杂的一种，它经常引起梁的横向破坏，需要通过适当的剪力加固来解决。
轴力是沿纵轴方向的拉压力，一般会通过在梁的两端加设纵向钢筋或采用加宽梁截面等方式来消化。
四、配筋设计梁的配筋设计是梁设计中的重要环节，关系到梁结构的承载能力和抗震性能等。
配筋设计应根据梁的受力计算结果，选择适当的钢筋型号、布置方式和配筋率。
常用的布置方式有单排、双排和混合排等，而配筋率则需满足规范设计要求。
在进行配筋设计时，还需要考虑到构造深度、锚固长度、钢筋保护层等因素，以确保梁的有效受力和耐久性。
五、实例分析以下通过一个简单的实例来说明钢筋混凝土梁的受力分析与设计。
假设某建筑物的梁跨度为6米，宽度为0.3米，荷载为等分布荷载，设计要求为等强度设计。
首先进行梁截面分析，通过计算得到净跨度为5.4米，有效高度为0.28米。
然后进行受力计算，得到最大弯矩为22.5kN·m，最大剪力为28.8kN。
最后进行配筋设计，按照规范要求选择Φ20钢筋，采用双排布置方式，配筋率满足要求。
六、结论钢筋混凝土梁的受力分析与设计是保证结构安全性的重要环节。
钢筋混凝土梁结构优化设计
钢筋混凝土梁结构优化设计1. 引言钢筋混凝土梁结构是建筑工程中常见的一种结构形式，其优化设计是提高结构性能和效率的重要环节。
本文将深入探讨钢筋混凝土梁结构优化设计的方法和原则，以满足设计要求并提高结构的承载能力和稳定性。
2. 梁结构设计原理在进行钢筋混凝土梁结构优化设计之前，我们首先需要了解梁结构的设计原理。
梁结构设计的目标是确定合适的梁截面形状和尺寸，以满足结构的强度、刚度和稳定性要求。
梁结构设计需要考虑的主要因素包括荷载、材料、几何形状和各种约束条件等。
2.1 荷载分析钢筋混凝土梁结构的设计首先需要进行荷载分析，确定各种荷载的作用效果和分布形式。
常见的荷载包括永久荷载、活荷载、风荷载和地震荷载等。
根据荷载分析结果，我们可以确定梁的设计荷载。
2.2 材料选择钢筋混凝土梁的设计还需要选择适当的材料。
常用的材料包括混凝土和钢筋。
混凝土的强度、抗压性能和耐久性等因素会直接影响梁的设计。
钢筋材料的选择需要考虑其抗拉性能和耐蚀性能等。
2.3 几何形状设计钢筋混凝土梁的截面形状和尺寸也是设计的关键因素。
合理的梁截面形状能够提高梁的承载能力和刚度。
常见的梁截面形状包括矩形、T形和I形等。
2.4 约束条件设计梁结构时，还需要考虑约束条件，例如支座的稳定性和约束点的位置等。
这些约束条件会对梁结构的设计和优化产生重要影响。
3. 钢筋混凝土梁结构优化设计方法梁结构优化设计旨在通过调整结构的材料、几何形状和约束条件等，提高梁的性能和效率。
下面介绍几种常用的钢筋混凝土梁结构优化设计方法。
3.1 梁截面优化梁截面优化是钢筋混凝土梁结构优化设计的重要内容。
通过改变梁的截面形状和尺寸，可以提高梁的承载能力和刚度。
梁截面优化需要考虑截面形状、梁高宽比、钢筋布置和混凝土强度等因素。
3.2 材料优化钢筋混凝土梁结构的材料优化是通过选择优质材料和合理设计材料的使用方式，提高梁的性能和经济性。
材料优化可以包括混凝土强度的选择、钢筋的布置和使用钢材的合理性等。
钢筋混凝土梁结构设计规范
钢筋混凝土梁结构设计规范一、概述本技术规程适用于钢筋混凝土梁结构的设计，包括荷载计算、受力分析、配筋设计、构造形式选择等方面，旨在确保结构的安全、经济、美观。
二、荷载计算1.荷载种类根据设计要求和使用环境，确定荷载种类，包括永久荷载、可变荷载、风荷载、地震荷载等。
2.荷载计算方法按照国家有关规定和标准进行荷载计算，计算方法包括静荷载分析、动荷载分析、有限元分析等，选择合适的方法进行计算。
3.荷载标准值根据荷载计算结果，确定荷载标准值，包括荷载作用点的受力大小、受力方向等，确保结构的安全性。
三、受力分析1.力学模型根据结构形式和荷载特点，建立合适的力学模型，包括受力分析模型、结构变形模型等。
2.受力分析方法应用静力学和动力学的原理，采用解析方法或数值模拟方法进行受力分析，确定结构内力和位移等参数。
3.变形控制根据受力分析结果，确定变形控制策略，包括刚度设计、位移限值、钢筋配筋等，确保结构的稳定性和完整性。
四、配筋设计1.弯矩计算根据受力分析结果，计算结构的弯矩大小和分布，确定结构的截面形状和尺寸。
2.钢筋计算根据弯矩大小和截面形状，计算钢筋的配筋率和配筋数量，确定钢筋的直径和间距等参数。
3.钢筋布置根据钢筋计算结果和构造形式，确定钢筋的布置方式和位置，确保钢筋的充分利用和受力均匀。
五、构造形式选择1.梁的截面形式根据荷载特点和使用要求，选择合适的梁截面形式，包括矩形截面、T 形截面、I形截面等。
2.梁的支承方式根据结构的支承条件和受力特点，选择合适的梁支承方式，包括简支梁、连续梁、悬挑梁等。
3.梁的施工方法根据施工条件和工艺要求，选择合适的梁施工方法，包括浇筑、预制、拼装等。
六、结构安全评估1.结构稳定性评估根据设计要求和荷载计算结果，进行结构稳定性评估，包括弯曲稳定性、剪切稳定性、压强稳定性等，确保结构的稳定性。
2.结构耐久性评估根据使用环境和材料特点，进行结构耐久性评估，包括钢筋锈蚀、混凝土龟裂、结构疲劳等，确保结构的耐久性。

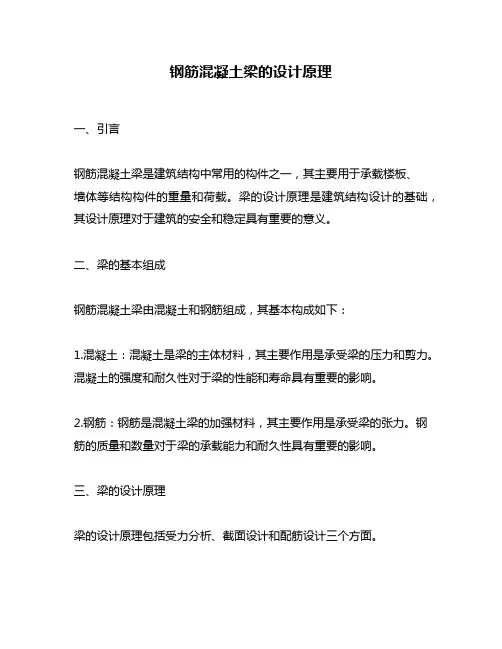

钢筋混凝土梁的设计原理
钢筋混凝土梁的设计原理一、引言钢筋混凝土梁是建筑结构中常用的构件之一，其主要用于承载楼板、墙体等结构构件的重量和荷载。
梁的设计原理是建筑结构设计的基础，其设计原理对于建筑的安全和稳定具有重要的意义。
二、梁的基本组成钢筋混凝土梁由混凝土和钢筋组成，其基本构成如下：1.混凝土：混凝土是梁的主体材料，其主要作用是承受梁的压力和剪力。
混凝土的强度和耐久性对于梁的性能和寿命具有重要的影响。
2.钢筋：钢筋是混凝土梁的加强材料，其主要作用是承受梁的张力。
钢筋的质量和数量对于梁的承载能力和耐久性具有重要的影响。
三、梁的设计原理梁的设计原理包括受力分析、截面设计和配筋设计三个方面。
1.受力分析梁的受力分析是建筑结构设计的基础，其目的是确定梁的安全承载能力和设计荷载。
梁的受力分析包括梁的弯曲、剪切和扭转等受力形式的计算和分析。
梁的弯曲受力是指梁在荷载作用下发生的弯曲形变，其计算方法包括弯矩和曲率等参数的计算。
梁的剪切受力是指梁在荷载作用下发生的剪切形变，其计算方法包括剪力和剪应力等参数的计算。
梁的扭转受力是指梁在荷载作用下发生的扭转形变，其计算方法包括扭矩和扭角等参数的计算。
2.截面设计梁的截面设计是指在确定梁的受力形式和荷载后，根据混凝土的强度和钢筋的强度设计梁的截面形状和尺寸。
梁的截面设计包括截面形状、截面尺寸和截面面积等方面的设计。
梁的截面形状包括矩形、T形、L形等多种形式，其选择应根据梁的使用要求和荷载特点进行选择。
梁的截面尺寸包括宽度、高度等参数的确定，其选择应根据梁的受力形式和荷载特点进行选择。
梁的截面面积是指梁的横截面积，其大小应根据梁的受力形式和荷载特点进行确定。
3.配筋设计梁的配筋设计是指在确定梁的截面形状和尺寸后，根据钢筋的强度和数量设计梁的钢筋配筋方案。
梁的配筋设计包括钢筋直径、钢筋间距和钢筋数量等方面的设计。
梁的钢筋直径应根据梁的截面尺寸和荷载特点进行选择，一般选择直径为10mm、12mm、16mm等多种规格的钢筋。
钢筋混凝土梁设计计算
钢筋混凝土梁设计计算一、前言钢筋混凝土结构是目前建筑工程领域中最常见的一种结构形式。
其中，钢筋混凝土梁作为钢筋混凝土结构的基本构件之一，承担着承载荷载的重要作用。
因此，对于钢筋混凝土梁的设计和计算至关重要。
本文将对钢筋混凝土梁设计计算进行详细介绍。
二、设计荷载钢筋混凝土梁的设计荷载主要包括常规荷载和非常规荷载两部分。
1. 常规荷载常规荷载主要包括自重荷载、活载和风载。
其中，自重荷载一般按照规范规定的梁截面积和材料密度计算。
活载根据建筑物用途和规模确定，常见的活载包括人员荷载、设备荷载、雪荷载等。
风载则根据规范规定的风荷载标准计算。
2. 非常规荷载非常规荷载主要包括地震荷载、爆炸荷载、火灾荷载等。
这些荷载对于建筑物的安全性和稳定性有着重要的影响。
在设计钢筋混凝土梁时，需要充分考虑这些荷载的作用。
三、梁的截面设计钢筋混凝土梁的截面设计主要包括梁的几何形状、混凝土强度等方面。
下面将具体介绍梁截面设计的各个方面。
1. 梁的几何形状梁的几何形状主要包括梁的高度、宽度和受力部位的形状。
对于不同的受力部位，需要选择不同的梁截面形状。
一般情况下，矩形截面是最常用的梁截面形状。
2. 混凝土强度混凝土强度是梁截面设计中非常重要的一个参数。
混凝土的强度主要受到混凝土配合比、龄期等因素的影响。
在进行梁截面设计时，需要根据规范规定的混凝土强度等级进行选择。
3. 钢筋配筋钢筋配筋是钢筋混凝土梁设计中非常重要的一个环节。
钢筋的数量和位置对于梁的承载能力有着重要的影响。
在进行梁的配筋设计时，需要根据规范规定的配筋率和最小配筋率进行计算。
同时，需要根据实际情况确定钢筋的直径、数量和间距等参数。
四、梁的受力分析梁的受力分析是钢筋混凝土梁设计中非常重要的一个环节。
在进行梁的受力分析时，需要考虑梁在不同荷载作用下的受力情况。
下面将具体介绍梁的受力分析的各个方面。
1. 弯曲受力弯曲受力是梁最常见的受力状态之一。
在进行弯曲受力分析时，需要计算梁的弯矩和剪力等参数。
钢筋混凝土梁的设计
钢筋混凝土梁的设计在建筑结构中，钢筋混凝土梁是一种极其重要的构件，承担着将楼板、墙体等传来的荷载传递到柱子或其他支撑结构的重要任务。
合理的钢筋混凝土梁设计不仅能够确保建筑物的安全可靠，还能实现经济合理、施工方便等目标。
接下来，让我们深入探讨一下钢筋混凝土梁的设计过程。
首先，我们需要明确梁所承受的荷载。
这些荷载包括恒载（如梁自身的重量、楼板的重量等）和活载（如人员活动、家具摆放等产生的荷载）。
在确定荷载时，需要根据建筑物的使用功能、所处的地理位置以及相关的建筑规范来进行准确计算。
有了荷载数据后，我们要初步确定梁的尺寸。
梁的高度和宽度是两个关键参数。
一般来说，梁的高度可以根据跨度的一定比例来估算，比如简支梁的高度通常取跨度的 1/10 到 1/12。
梁的宽度则通常根据梁的高度以及受力情况，并结合建筑美观和使用要求来确定。
接下来是钢筋的配置。
钢筋在梁中起着承受拉力的重要作用。
纵向受力钢筋布置在梁的受拉区，其数量和直径需要根据梁所承受的弯矩来计算确定。
箍筋则用于抗剪和固定纵向钢筋的位置，其间距和直径也要根据规范要求和计算结果进行设置。
在计算梁的内力时，我们通常会采用结构力学的方法。
对于简单的梁，如简支梁、悬臂梁等，可以通过手算来完成内力分析。
但对于复杂的结构，可能需要借助计算机软件进行精确计算。
通过计算得到梁在不同位置的弯矩、剪力等内力值后，我们就可以根据这些内力来配置钢筋。
在进行钢筋混凝土梁的设计时，还需要考虑混凝土的强度等级。
高强度的混凝土能够提供更好的抗压性能，但成本也相对较高。
因此，需要在满足结构要求的前提下，综合考虑经济性选择合适的混凝土强度等级。
另外，梁的锚固和连接也是设计中不可忽视的环节。
钢筋在支座处的锚固长度要满足规范要求，以确保钢筋能够有效地传递拉力。
梁与柱、梁与梁之间的连接也要保证足够的强度和稳定性。
在施工过程中，为了保证梁的质量，还需要注意混凝土的浇筑和养护。
浇筑时要确保混凝土的均匀性和密实性，避免出现蜂窝麻面等质量问题。
现浇钢筋混凝土梁的设计标准
现浇钢筋混凝土梁的设计标准一、引言二、概述1. 定义2. 特点3. 用途三、设计原则1. 强度设计2. 建设性设计3. 稳定性设计4. 耐久性设计四、材料规格1. 混凝土2. 钢筋3. 砂浆五、截面设计1. 梁的截面形状2. 梁的截面尺寸3. 受弯构件的配筋4. 受剪构件的配筋六、受力分析1. 弯矩计算2. 剪力计算3. 反力计算七、设计计算1. 弯矩和剪力的组合作用2. 截面的承载力3. 轴心受压构件的计算八、施工要求1. 准备工作2. 浇筑混凝土3. 确认钢筋位置4. 垂直度和平整度5. 养护九、验收标准十、结论一、引言现浇钢筋混凝土梁是建筑结构中常见的构件之一，它具有高强度、高稳定性、高耐久性等优点，在建筑工程中得到广泛应用。
本文旨在介绍现浇钢筋混凝土梁的设计标准，以便工程师和设计人员在设计和施工过程中遵循相关规范，确保结构的安全性和可靠性。
二、概述1. 定义现浇钢筋混凝土梁是指在现场进行钢筋布置和混凝土浇筑的钢筋混凝土结构构件。
它通常由一定数量的钢筋和混凝土组成，用于承受楼板、墙体等上部结构的荷载。
2. 特点现浇钢筋混凝土梁具有以下特点：（1）强度高，承载能力大；（2）稳定性好，能够承受较大的侧向荷载；（3）耐久性好，能够长期保持结构的稳定性和安全性；（4）施工方便，适用于各种形状和尺寸的梁。
3. 用途现浇钢筋混凝土梁主要用于承载楼板、墙体等上部结构的荷载，通常应用于住宅、商业、工业等各类建筑中。
它还可以用于桥梁、隧道等工程中，承载车辆和行人的荷载。
三、设计原则现浇钢筋混凝土梁的设计应遵循以下原则：1. 强度设计现浇钢筋混凝土梁的强度设计应符合国家相关标准和规范，确保梁的承载能力满足设计要求。
2. 建设性设计现浇钢筋混凝土梁的建设性设计应考虑施工工艺和施工要求，确保施工过程中的安全性和施工效率。
3. 稳定性设计现浇钢筋混凝土梁的稳定性设计应考虑梁在使用过程中的稳定性和承载能力，确保梁的安全性和可靠性。
钢筋混凝土梁的设计与施工规范要求
钢筋混凝土梁的设计与施工规范要求钢筋混凝土梁是建筑结构中常见的构件之一，其设计与施工需要符合一定的规范要求，以确保梁的强度、稳定性和使用寿命。
本文将介绍钢筋混凝土梁的设计与施工规范要求，并对其进行详细讨论与解析。
1.设计阶段在进行钢筋混凝土梁的设计时，需要遵循以下规范要求：1.1 结构荷载计算与分析设计师应根据建筑物的用途和功能，确定梁所承受的静态和动态荷载，并进行相应的计算与分析。
荷载计算包括永久荷载、活载、风荷载和地震荷载等。
1.2 强度设计根据梁的受力情况和工况要求，结合材料力学性能，进行梁的尺寸确定、钢筋配筋和受力状态计算。
设计时需要参考相关规范，如国家标准GB50010-2010《混凝土结构设计规范》。
1.3 总体布置梁的总体布置需考虑结构布局、建筑物功能、构件的通用性与经济性等因素。
合理的布置能够提高梁的受力性能，确保结构的整体稳定性。
1.4 施工与质量要求在设计阶段，设计师需要考虑到梁的施工工艺要求和施工质量控制要求。
比如梁的模板设计、钢筋施工顺序、混凝土浇筑方法等。
2.施工阶段在进行钢筋混凝土梁的施工时，需要遵循以下规范要求：2.1 施工准备施工前，需要对施工现场进行清理、平整，并检查梁的设计图纸和材料，以确保施工的顺利进行。
2.2 模板制作与安装根据设计图纸确定的梁尺寸和形状，制作相应的模板。
模板应具有足够的强度和稳定性，并能满足梁的几何要求。
2.3 钢筋制作与安装根据设计要求，制作预制钢筋骨架，并按照设计图纸进行正确的安装。
在安装过程中，应注意钢筋的间距、位置和固定等要求。
2.4 浇筑混凝土在施工过程中，需要按照设计要求进行混凝土的搅拌、运输和浇筑。
混凝土浇筑时应注意均匀浇筑、振捣和养护等工艺要求。
2.5 后处理与验收混凝土浇筑完成后，需要进行后处理工作，包括拆除模板、修整梁体表面等。
同时，还需对梁的质量进行验收，确保其符合相关规范和设计要求。
综上所述，钢筋混凝土梁的设计与施工规范要求包括结构荷载计算与分析、强度设计、总体布置、施工与质量要求等方面。
钢筋混凝土梁抗震设计规范
钢筋混凝土梁抗震设计规范一、前言本规程是根据《建筑抗震设计规范》（GB 50011-2010）和《钢筋混凝土结构设计规范》（GB 50010-2010）编制而成，旨在规范钢筋混凝土梁的抗震设计，提高建筑物的抗震能力。
二、设计要求1.设计基本要求（1）梁的受力性能应满足建筑物的使用功能和强度要求。
（2）在满足强度和使用要求的前提下，应尽可能采用经济、合理的结构形式和构造方案。
（3）梁应具有足够的韧性和延性，在地震作用下出现裂缝时应具有足够的变形能力，以吸收地震能量。
2.设计荷载（1）重力荷载：按照《建筑结构荷载规范》（GB 50009-2012）规定计算。
（2）地震荷载：按照《建筑抗震设计规范》（GB 50011-2010）规定计算。
3.材料要求（1）混凝土强度等级不应低于C30，钢筋应符合《钢筋混凝土结构设计规范》（GB 50010-2010）的要求。
（2）混凝土的配合比应根据强度等级和使用要求确定，应满足混凝土的强度、耐久性和抗裂性要求。
（3）钢筋的抗拉强度和屈服强度应符合设计要求。
4.截面设计（1）截面应满足受力要求，应保证截面受力合理、分布均匀。
（2）截面应保证受力部位的混凝土应力不超过其抗压强度，钢筋应力不超过其屈服强度。
（3）截面应具有足够的韧性和延性，应设计合理的受力区域和控制裂缝的措施。
5.抗震设计（1）按照《建筑抗震设计规范》（GB 50011-2010）的要求进行抗震设计。
（2）设计应考虑梁与其它结构构件之间的相互作用，进行全面的抗震分析和设计。
（3）应采用合适的地震加速度时程进行动力分析，根据分析结果确定梁的抗震设计参数。
（4）应根据裂缝宽度控制要求和地震作用下的变形能力，确定梁的抗震设计方案。
6.施工与验收（1）施工应按照设计要求和施工工艺进行，保证施工质量。
（2）验收应按照《建筑结构验收规范》（GB 50205-2001）的要求进行，保证结构安全和使用性能。
三、结论本规程对钢筋混凝土梁的抗震设计进行了详细的规定和要求，包括设计基本要求、设计荷载、材料要求、截面设计、抗震设计、施工与验收等方面，能够有效地提高建筑物的抗震能力，保证结构的安全和使用性能。
钢筋混凝土梁的设计技术规程
钢筋混凝土梁的设计技术规程一、引言钢筋混凝土梁是建筑物结构中常用的承载构件，其设计技术规程对于保证建筑物的安全性和稳定性具有重要意义。
本文旨在全面介绍钢筋混凝土梁的设计技术规程，以供工程师和设计师参考。
二、钢筋混凝土梁的基本知识1.1 钢筋混凝土梁的定义钢筋混凝土梁是由钢筋和混凝土组成的承载构件，其主要作用是将荷载引导到支撑点并将其承载。
1.2 钢筋混凝土梁的分类根据梁的形状和受力方式，钢筋混凝土梁可以分为矩形梁、T形梁、倒T形梁、L形梁、梯形梁、圆形梁等多种类型。
1.3 钢筋混凝土梁的受力特点钢筋混凝土梁在受力时，主要受到弯曲、剪切和扭转等力的作用，其受力特点主要包括强度、刚度、稳定性和耐久性。
三、钢筋混凝土梁的设计步骤2.1 荷载计算在进行钢筋混凝土梁的设计前，需要先进行荷载计算。
荷载计算包括永久荷载和可变荷载两部分。
永久荷载包括自重、墙体荷载、楼板荷载等，可变荷载包括人员荷载、家具荷载、风荷载等。
2.2 截面设计截面设计是钢筋混凝土梁设计的重要环节。
截面设计主要包括受力状态分析、截面尺寸设计、受压区配筋设计、受拉区配筋设计等。
2.3 钢筋计算钢筋计算是指钢筋混凝土梁中钢筋的数量和直径的计算。
钢筋计算需要根据混凝土的强度等级、受力状态、截面尺寸等多个因素进行综合计算。
2.4 配筋设计配筋设计是指钢筋混凝土梁中钢筋的布置方式和数量的确定。
配筋设计需要考虑受力状态、钢筋的直径和数量、受拉区和受压区的钢筋配比等多个因素。
2.5 稳定性计算稳定性计算是指钢筋混凝土梁在受力时的稳定性分析。
稳定性计算需要考虑梁的受力状态、截面尺寸、钢筋的数量和直径等因素，以保证梁的稳定性和安全性。
四、钢筋混凝土梁的设计方法3.1 极限状态设计法极限状态设计法是指在梁受到荷载时，梁的应力应小于混凝土和钢筋的极限应力，以保证梁的安全性。
极限状态设计法需要进行弯矩和剪力等计算，以确定梁的截面尺寸和配筋方式。
3.2 等效矩形法等效矩形法是指将梁的截面简化为等效矩形，以便于计算和设计。
钢筋混凝土梁的设计与施工：原理和实践
钢筋混凝土梁的设计与施工：原理和实践钢筋混凝土梁是建筑结构中常见的构件之一，其设计与施工的正确与否直接关系到建筑物的安全性和稳定性。
本文将介绍钢筋混凝土梁的设计原理和施工实践，旨在为读者提供有关钢筋混凝土梁的相关知识和指导。
一、设计原理1.1 承载力计算钢筋混凝土梁的设计首先要满足承载力的要求。
设计中需要考虑梁的自重、荷载和活荷载，并结合构件截面形状、材料强度等参数进行计算。
常用的计算方法有弯矩法、受压区高度法、受拉区钢筋计算法等。
1.2 截面选型根据梁的受力情况和荷载大小，设计者需要选择合适的截面形状。
常见的截面形状有矩形、T形、L形等，每种形状都有其适用的范围和限制条件。
在进行截面选型时，需要考虑梁的受力性能、经济性和施工可行性等因素。
1.3 钢筋布置钢筋混凝土梁中的钢筋布置对梁的强度、刚度和耐久性等性能起着重要的影响。
设计中需要保证钢筋的受力满足要求，并合理布置钢筋，以增强梁的抗弯和抗剪承载能力。
钢筋的布置应符合相关设计规范和标准要求。
二、施工实践2.1 材料采购与检验施工前需要进行材料采购，并对材料进行检验。
钢筋混凝土梁所使用的材料包括水泥、砂子、碎石、钢筋等。
设计者需要选择质量良好的材料，并通过检验确保其质量符合标准要求。
2.2 模板制作与安装模板的制作和安装对梁的施工质量起着重要的作用。
模板应根据梁截面形状进行制作，并确保模板的稳固性和尺寸精度。
在安装模板时，应注意与地面的水平度和垂直度，以保证梁的几何要求。
2.3 钢筋加工与安装钢筋的加工与安装需要按照图纸要求进行，确保钢筋的位置准确和受力满足设计要求。
钢筋的加工应注意长度和弯曲度的控制，而安装时应注意与模板的间隙和与梁的间距。
2.4 混凝土浇筑与养护在混凝土浇筑前，需要对模板和钢筋进行清洁，避免杂物进入梁内。
混凝土的浇筑应整齐均匀，并采取振捣等措施，以确保混凝土的密实性和质量。
浇筑后的梁需要进行养护，保持湿润并避免温度过快变化，以防止开裂和强度损失。
钢筋混凝土梁设计规程
钢筋混凝土梁设计规程一、概述本技术规程主要针对钢筋混凝土梁的设计与施工进行规范和指导，以确保梁的安全性、可靠性和经济性。
本规程适用于钢筋混凝土梁的设计、施工及验收。
二、材料1.水泥：应选用符合国家标准的普通硅酸盐水泥或矿渣水泥。
2.骨料：骨料应选用符合国家标准的天然石料或人工石料。
3.钢筋：应选用符合国家标准的普通钢筋或带齿钢筋。
4.混凝土：混凝土应选用符合国家标准的C20~C50的混凝土。
三、设计1.设计载荷：设计载荷应根据设计要求和实际情况确定，包括自重、活荷载、风荷载、地震荷载等。
2.截面尺寸：根据设计载荷和受力情况，确定梁的截面尺寸，应满足刚度和强度的要求。
3.受力状态：应根据不同受力状态，选择不同的截面形式，如矩形截面、T形截面、工字形截面等。
4.配筋：根据受力状态和截面尺寸，确定梁的配筋方案，应满足强度和变形的要求。
5.钢筋保护层：钢筋保护层应符合国家标准要求，一般不应小于混凝土保护层的厚度，最小不应小于20mm。
6.预应力：如需要采用预应力梁，应根据设计要求，确定预应力筋的位置、张力及锚固方式等。
四、施工1.混凝土浇筑：混凝土浇筑应按照工艺要求进行，浇筑厚度不宜超过500mm，每层高度不宜超过1.5m。
2.钢筋安装：钢筋应按照设计要求和构造图纸进行安装，应满足间距、截面积和长度的要求，钢筋的弯曲和连接应符合规范要求。
3.混凝土养护：混凝土浇筑后，应及时进行养护，保持梁的湿度，防止龟裂和渗水。
4.梁的安装和调整：梁的安装应按照设计要求和构造图纸进行，应采取可靠的固定措施，梁的调整应符合规范要求。
五、验收1.梁的验收应按照国家标准进行，包括强度、变形和外观等方面的检查。
2.钢筋应满足国家标准的要求，钢筋的间距、截面积和长度应符合设计要求。
3.混凝土应满足国家标准的要求，强度等级应符合设计要求，混凝土的保护层应符合规范要求。
4.梁的连接和固定应牢固可靠，符合规范要求。
六、安全注意事项1.施工现场应符合安全生产要求，施工人员应接受安全培训并按规定穿戴个人防护用品。
钢筋混凝土梁设计规范
钢筋混凝土梁设计规范钢筋混凝土梁设计规范是指在工程实际中，为确保梁的稳定、安全和可靠，按照一定的原则和标准进行梁的设计和施工的要求。
本文将介绍钢筋混凝土梁设计规范的相关内容，包括梁的截面尺寸、钢筋布置、受力分析等。
一、梁的截面尺寸设计钢筋混凝土梁的截面尺寸设计是根据梁所承受的荷载大小和类型来确定的。
在设计过程中，需要考虑到荷载的作用位置、梁的跨度和支座条件等因素。
根据设计规范，梁的截面尺寸应满足强度、刚度和稳定性的要求，以确保梁在使用过程中不会发生过大的变形和破坏。
二、钢筋布置设计钢筋布置是指根据梁受力要求，合理布置钢筋，以保证梁的受力均匀，并满足强度和刚度的要求。
布置钢筋时，需要考虑到受力区域的性质、轴力、弯矩和剪力等因素。
根据设计规范，钢筋应在梁的受力区域内充分延伸，并采用适当的锚固长度。
三、受力分析与设计在进行钢筋混凝土梁的设计时，需要进行受力分析，以确定梁受力和变形的情况。
常见的受力分析包括弯矩分析、轴力分析和剪力分析。
通过受力分析结果，可以确定梁的截面尺寸和钢筋布置方案。
根据设计规范，梁的受力应满足一定的安全系数，以确保梁在正常使用工况下不会超过材料的强度极限。
另外，还需要进行局部稳定性分析，以确保在梁的受力区域内不会出现屈曲失稳的情况。
四、施工要求与验收标准钢筋混凝土梁的施工要求包括梁模板的搭设、钢筋的焊接和绑扎、混凝土的浇筑和养护等环节。
根据设计规范，施工要求应符合相应的安全、质量和工艺标准。
梁的验收标准包括梁的尺寸偏差、钢筋的布置质量、混凝土的强度等指标。
根据设计规范，梁的验收应在施工完成后进行，以确保梁的质量和使用性能符合设计要求。
综上所述，钢筋混凝土梁设计规范是确保梁的稳定、安全和可靠的重要依据。
在进行设计和施工过程中，需要按照规范的要求进行梁的截面尺寸设计、钢筋布置设计、受力分析与设计等工作，并根据相应的施工要求和验收标准进行施工和验收。
只有严格按照规范执行，才能保证钢筋混凝土梁的质量和使用性能。
钢筋混凝土梁设计——截面尺寸计算
钢筋混凝土梁设计——截面尺寸计算简介钢筋混凝土梁是建筑结构中常见的承载元素之一。
在进行梁的设计时，截面尺寸的计算是一个重要的环节。
本文档将介绍钢筋混凝土梁截面尺寸计算的基本原理和步骤。
计算步骤1. 确定梁的跨度和荷载：首先，需要确定梁的跨度和所受荷载。
跨度是指梁两个支点之间的水平距离，荷载是施加在梁上的力或重量。
2. 计算梁的弯矩：基于所受荷载和梁的几何形状，可以计算出梁在不同位置的弯矩分布。
弯矩是梁内部产生的曲率引起的力。
3. 选择截面形状和材料：根据弯矩和其他设计要求，选择适合的截面形状和混凝土强度等级。
常见的截面形状包括矩形、T型和倒T型等。
4. 计算截面尺寸：根据所选截面形状和弯矩，进行截面尺寸计算。
这涉及到计算梁的宽度、高度以及混凝土保护层厚度等参数。
5. 确定钢筋配筋：根据截面尺寸、弯矩和混凝土的强度等级，进行钢筋配筋计算。
这包括计算钢筋的数量、直径和布置方式等。
6. 进行校核和优化：进行截面尺寸和钢筋配筋的校核，确保满足强度和刚度等设计要求。
根据需要，对截面尺寸和配筋进行优化，以提高结构效果。
总结钢筋混凝土梁截面尺寸计算是设计过程中的重要环节。
通过明确梁的跨度和荷载，计算弯矩分布，并根据设计要求选择适当的截面形状和材料，可以进行截面尺寸和钢筋配筋的计算。
在校核和优化过程中，确保梁满足强度和刚度等要求，以提高结构效果。
*注意：本文档仅提供了截面尺寸计算的基本步骤，具体计算需要遵循相关设计规范和标准。
*。

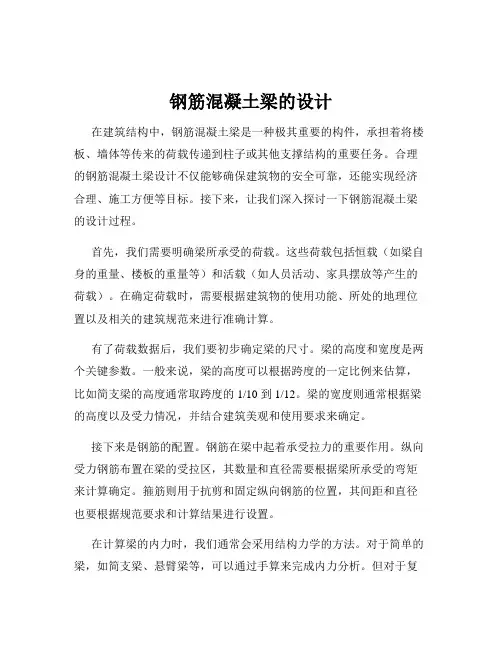

钢筋混凝土梁的设计
钢筋混凝土梁的设计在建筑结构中，钢筋混凝土梁是一种极其重要的构件，它承担着将楼板或屋面板传来的荷载传递到柱子或墙等竖向承重构件上的重要任务。
钢筋混凝土梁的设计需要综合考虑多个因素，包括荷载情况、梁的跨度、截面尺寸、钢筋配置以及混凝土强度等级等，以确保其具有足够的强度、刚度和稳定性，满足建筑物的使用要求和安全性。
首先，我们来了解一下钢筋混凝土梁的工作原理。
在梁受到荷载作用时，梁的上部受压，下部受拉。
混凝土抗压性能较好，但抗拉性能很差，而钢筋则具有良好的抗拉性能。
因此，在梁的下部配置受拉钢筋，与混凝土共同工作，以承受拉力。
同时，为了防止梁在受压区混凝土被压碎，还需要配置一定数量的受压钢筋。
在进行钢筋混凝土梁的设计时，第一步是确定梁所承受的荷载。
荷载包括恒载（如梁自身的重量、楼板的重量等）和活载（如人员、家具、设备等的重量）。
根据建筑物的使用功能和规范要求，准确计算出这些荷载的大小和分布情况，是设计的基础。
接下来，需要根据梁的跨度和所承受的荷载，初步确定梁的截面尺寸。
梁的高度一般根据跨度的 1/10 到 1/18 来取值，梁的宽度则通常为梁高度的 1/2 到 1/3。
但这只是初步估计，最终的截面尺寸还需要通过计算和验算来确定。
确定了截面尺寸后，就可以进行正截面受弯承载力的计算。
这一计算的目的是确定梁下部所需配置的受拉钢筋的数量和规格。
计算时，要根据混凝土和钢筋的力学性能，以及梁所承受的弯矩大小，按照相关的设计规范和公式进行计算。
同时，还需要进行斜截面受剪承载力的计算。
梁在受到剪力作用时，可能会发生斜截面的剪切破坏。
为了防止这种情况的发生，需要配置一定数量的箍筋和弯起钢筋。
箍筋可以有效地提高梁的抗剪能力，而弯起钢筋则可以在梁的受剪区域提供额外的抗剪强度。
钢筋的配置也是设计中的一个关键环节。
钢筋的布置要满足规范的要求，如钢筋的间距、保护层厚度等。
受拉钢筋通常布置在梁的下部，受压钢筋布置在梁的上部。
箍筋则要封闭，并按照一定的间距均匀布置。
钢筋混凝土梁设计标准
钢筋混凝土梁设计标准一、前言钢筋混凝土梁是建筑结构中常用的构件之一，其设计标准对于保证建筑结构的安全性和可靠性至关重要。
本文将从混凝土、钢筋、受力状态和计算方法等方面探讨钢筋混凝土梁的设计标准。
二、混凝土1.材料混凝土所选用的水泥、细集料、粗集料等材料应符合国家标准。
2.强度等级混凝土按抗压强度等级分类，常用的等级为C20、C25、C30、C35、C40、C45、C50、C55、C60等级。
其中，C20代表混凝土的抗压强度为20MPa。
3.配合比混凝土的配合比应根据设计要求和材料性能进行综合确定。
三、钢筋1.材料钢筋应符合国家标准，常用的钢筋等级为HRB335、HRB400和HRB500。
其中，HRB335代表钢筋的抗拉强度为335MPa。
2.直径钢筋的直径应按照设计要求确定，常用的直径有6、8、10、12、14、16、18、20、22、25、28、32、36、40、50mm等。
3.弯曲钢筋的弯曲应符合国家标准，弯曲直径应不小于钢筋直径的4倍。
四、受力状态1.受力形式钢筋混凝土梁的受力形式包括弯曲、剪力和轴力。
2.受力部位钢筋混凝土梁的受力部位包括受拉区、受压区和中性轴。
3.截面形式钢筋混凝土梁的截面形式包括矩形截面、T形截面和L形截面等。
五、计算方法1.截面计算截面计算应根据受力状态和截面形式确定，常用的计算方法有受拉区钢筋计算、受压区混凝土计算和中性轴位置计算等。
2.弯曲计算弯曲计算应根据截面的抗弯承载力和受力情况确定，常用的计算方法有弯矩-曲率法和受力平衡法等。
3.剪力计算剪力计算应根据截面的抗剪承载力和受力情况确定，常用的计算方法有剪力-扭矩比法和受力平衡法等。
4.轴力计算轴力计算应根据截面的抗压承载力和受力情况确定，常用的计算方法有抗压强度法和受力平衡法等。
六、总结钢筋混凝土梁的设计标准涉及到混凝土、钢筋、受力状态和计算方法等方面，需要综合考虑各项因素才能保证建筑结构的安全性和可靠性。
钢筋混凝土结构梁设计
钢筋混凝土结构梁设计在建筑结构中，钢筋混凝土结构梁是一种非常重要的构件，它承担着将楼板传来的荷载传递到柱子或墙体等竖向承重构件上的重要任务。
因此，合理地设计钢筋混凝土结构梁对于保证建筑物的安全性和可靠性至关重要。
一、梁的分类钢筋混凝土结构梁可以根据不同的分类标准进行分类。
按照其在建筑物中的位置和作用，可以分为框架梁、次梁、连梁等；按照其受力特点，可以分为简支梁、连续梁、悬臂梁等。
不同类型的梁在设计时需要考虑的因素有所不同，因此在进行设计之前，首先需要明确梁的类型。
二、梁的设计要求1、强度要求梁在使用过程中需要承受各种荷载的作用，因此必须具有足够的强度，以保证在荷载作用下不会发生破坏。
梁的强度设计包括正截面受弯承载力设计和斜截面受剪承载力设计。
2、刚度要求梁在荷载作用下会产生变形，如果变形过大，将会影响建筑物的正常使用。
因此，梁需要具有足够的刚度，以限制其在使用荷载作用下的变形。
3、裂缝控制要求在正常使用状态下，梁不允许出现过大的裂缝，否则会影响梁的耐久性和建筑物的美观。
因此，在设计时需要对梁的裂缝宽度进行控制。
三、梁的荷载计算1、永久荷载永久荷载也称为恒载，是指在结构使用期间，其值不随时间变化，或者其变化与平均值相比可以忽略不计的荷载，例如梁的自重、楼板的自重等。
2、可变荷载可变荷载也称为活载，是指在结构使用期间，其值随时间变化，且其变化与平均值相比不可忽略的荷载，例如人群荷载、家具荷载、风荷载、雪荷载等。
在计算梁的荷载时，需要根据建筑物的使用功能和所处的环境，合理确定各种荷载的取值，并按照规范的要求进行组合，以得到梁在最不利情况下所承受的荷载。
四、梁的截面设计1、截面尺寸的确定梁的截面尺寸需要根据梁所承受的荷载、跨度、混凝土强度等级等因素来确定。
一般来说，梁的截面高度可以根据跨度的 1/10 1/18 来估算，梁的截面宽度可以根据截面高度的 1/2 1/3 来估算。
在确定截面尺寸时，还需要考虑梁的配筋率、混凝土保护层厚度等因素。
钢筋混泥土梁课程设计
钢筋混泥土梁课程设计一、教学目标本课程的目标是让学生掌握钢筋混凝土梁的基本概念、设计原理和计算方法。
通过本课程的学习，学生将能够：1.描述钢筋混凝土梁的结构特点和受力分析。
2.应用相关设计原理，进行钢筋混凝土梁的设计计算。
3.分析钢筋混凝土梁在施工和使用过程中的注意事项。
二、教学内容教学内容将围绕钢筋混凝土梁的设计和施工展开，具体包括以下几个方面：1.钢筋混凝土梁的基本概念：介绍钢筋混凝土梁的结构组成、受力特点等。
2.钢筋混凝土梁的设计原理：讲解钢筋混凝土梁的设计计算方法、钢筋和混凝土的配合比等。
3.钢筋混凝土梁的施工技术：介绍钢筋混凝土梁的施工工艺、质量控制和验收标准等。
三、教学方法为了提高学生的学习兴趣和主动性，将采用以下教学方法：1.讲授法：讲解钢筋混凝土梁的基本概念、设计原理和施工技术。
2.案例分析法：分析实际工程中的钢筋混凝土梁设计案例，让学生学以致用。
3.实验法：学生进行钢筋混凝土梁的实验，加深对理论知识的理解。
四、教学资源为了支持教学内容和教学方法的实施，将准备以下教学资源：1.教材：选用权威、实用的钢筋混凝土梁设计教材作为主要教学资源。
2.参考书：提供相关的钢筋混凝土梁设计规范、施工手册等参考资料。
3.多媒体资料：制作钢筋混凝土梁设计的PPT、视频等多媒体资料，丰富学生的学习体验。
4.实验设备：准备钢筋混凝土梁实验所需的仪器设备，确保学生能够亲自动手操作。
五、教学评估为了全面、客观地评估学生的学习成果，将采用以下评估方式：1.平时表现：通过课堂参与、提问、讨论等环节，评估学生的学习态度和积极性。
2.作业：布置钢筋混凝土梁相关设计作业，评估学生的理解和应用能力。
3.考试：定期进行钢筋混凝土梁知识考试，评估学生的掌握程度。
六、教学安排教学安排如下：1.教学进度：按照教材和教学大纲，合理安排每个章节的教学内容和进度。
2.教学时间：充分利用课堂时间，保证教学内容的充分讲解和实践。
3.教学地点：选择适合进行钢筋混凝土梁教学的教室和实验室。
钢筋混凝土梁设计标准
钢筋混凝土梁设计标准一、引言钢筋混凝土梁是建筑结构中常用的梁型，其设计标准是保证梁在承受荷载时能够安全、稳定地工作。
本文将详细介绍钢筋混凝土梁设计标准。
二、设计原则1.强度原则强度原则是钢筋混凝土梁设计的基本原则，它要求梁能够承受设计荷载并不发生破坏。
按照该原则设计梁，需要根据荷载、材料强度和结构的几何特征等因素确定梁的截面尺寸和钢筋配筋。
2.变形原则变形原则是指梁在承受荷载时应该满足一定的变形要求，以保证建筑结构的整体稳定性。
按照该原则设计梁，需要根据变形控制和刚度要求等因素确定梁的截面尺寸和钢筋配筋。
3.耐久性原则耐久性原则是指梁在使用寿命内应该满足一定的耐久性要求，以保证建筑结构的长期安全性。
按照该原则设计梁，需要考虑混凝土的强度、材料的抗腐蚀性等因素。
三、设计荷载1.自重自重是指梁自身的重量。
在设计梁时，需要考虑梁的截面尺寸和材料密度等因素，计算出梁的自重。
2.活载活载是指建筑结构中会产生的可变荷载，如人、物、风、雨等。
在设计梁时，需要根据活载荷重的大小和作用面积等因素，计算出梁受到的活载荷载。
3.恒载恒载是指建筑结构中的固定荷载，如墙体、地板等。
在设计梁时，需要考虑恒载荷重的大小和作用面积等因素，计算出梁受到的恒载荷载。
4.地震荷载地震荷载是指建筑结构在地震作用下所受到的荷载。
在设计梁时，需要根据建筑所处地区的地震烈度和结构的地震响应等因素，计算出梁受到的地震荷载。
四、截面设计1.受弯承载力设计受弯承载力是指梁在受弯矩作用下的承载能力。
在设计梁的截面时，需要满足强度原则和变形原则，确定梁的截面尺寸和钢筋配筋。
2.剪切承载力设计剪切承载力是指梁在受剪力作用下的承载能力。
在设计梁的截面时，需要满足强度原则和变形原则，确定梁的截面尺寸和钢筋配筋。
3.挠度设计挠度是指梁在受荷载作用下产生的变形。
在设计梁的截面时，需要满足变形原则，确定梁的截面尺寸和钢筋配筋，以控制梁的挠度。
五、配筋设计钢筋的配筋设计是保证梁的强度和刚度的关键。
钢筋混凝土梁设计参数分析
钢筋混凝土梁设计参数分析一、前言钢筋混凝土梁是建筑结构中常用的承载构件，其设计参数的分析对于保证建筑的安全和可靠性具有重要的意义。
本文将从梁的基本概念、设计参数的种类、计算方法和实例设计等方面进行详细分析。
二、梁的基本概念梁是一种线性结构，通常由两端固定在支座上的横梁构成。
其主要作用是承载上部结构的重量和荷载并将其传递到支座上。
梁的截面形状可以是矩形、圆形、T形、L形和I形等，其中矩形和I形是常用的截面形状。
梁的尺寸是指梁的跨度、高度、宽度等参数。
其中，跨度是指两个支座之间的距离，高度是指梁的截面高度，宽度是指梁的截面宽度。
梁的截面积、惯性矩和截面模量等参数是设计中常用的基本参数。
三、设计参数的种类梁的设计参数包括受力状态、材料特性、几何特性等方面的参数。
其中，常用的设计参数包括以下几种：1. 受力状态参数：包括荷载、弯矩、剪力等参数，是梁设计中最基本的参数。
2. 材料特性参数：包括混凝土强度等参数，是梁的材料特性的重要表征。
3. 几何特性参数：包括梁的截面积、惯性矩、截面模量等参数，是梁的几何特性的重要表征。
4. 构件长度参数：包括梁的长度、支座位置等参数，是梁的整体结构特性的表征。
四、计算方法梁的设计参数的计算方法与具体的受力状态和材料特性有关。
常用的计算方法包括以下几种：1. 受力状态的计算方法：根据荷载和支座位置等参数，采用平衡方程和弹性力学原理进行计算，得出梁上的弯矩、剪力等参数。
2. 材料特性的计算方法：根据混凝土的强度等参数，采用弹性理论或塑性理论进行计算，得出混凝土的应力、应变等参数。
3. 几何特性的计算方法：根据梁的截面形状和尺寸等参数，采用几何学原理进行计算，得出梁的截面积、惯性矩、截面模量等参数。
4. 构件长度的计算方法：根据梁的长度、支座位置等参数，采用梁的整体结构理论进行计算，得出梁的整体结构特性和变形情况等参数。
五、实例设计以下以一栋多层住宅楼梁的设计为例进行说明。
1. 梁的尺寸和截面形状：采用I形截面，梁长6m，宽度0.25m，高度0.5m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋混凝土梁设计钢筋混凝土梁课程设计目录混凝土的配合比--------------------------------------------------------------1 几种方案的比较--------------------------------------------------------------2 正截面抗弯承载能力计算--------------------------------------------------3 箍筋配置-----------------------------------------------------------------------4 斜截面抗剪、抗弯承载力复核--------------------------------------5 裂缝宽度W fk的验算-------------------------------------------------------6 挠度的验算--------------------------------------------------------------------71．配合比设计材料：普通水泥：强度等级为32.5 （实测28d 强度35.0Mpa ） 细沙:os ρ=2670Kg/m 3卵石:最大粒径20mm32660ρm k g g=水：自来水（1） 计算配制强度o cu f , 查表得 C25时 Mpa 5=σMpa k cu co f f 225.335645.125σ645.1,=×+=+=（2） 计算水灰比 （CW）已知水泥实测强度：Mpa f ce 35=所用粗集料为卵石，回归系数为：48.0aα=33.0α=b43.03533.048.0225.333548.0αα,=××+×==×+×ce o cu ce a f f f c w b查表最小水灰比规定为0.65 所以43.0=cw（3） 确定单位用水量wom所用卵石最大粒径20mm 坍落度要求为35~50则180wom kg =计算水泥用量1804180.43wocokg w cm m ===（4） 确定砂率所用卵石最大粒径mm 40 水灰比 0.43 查表取%30=s β （5） 计算粗、细集料用量go m ，somcp wo so go co m m m m m =+++ ①%100β×+=so go som m m s ②代入数据：4181802g o s o m m+++= ①%100%30×+=msom m go so ② 最终得:1331.4go kg m = 570.6sokg m=按重量法算得该混凝土配合比为;:::418:570.6:1331.4:1801:1.36:3.18:0.43co so go wo m m m m ==已知条件：纵向受拉钢筋（HRB335.4Φ 12）混凝土强度为C25, ξb=0.56 计算跨径为L=1.9m查表知：f sd =f sd '=280MPa ，； f cd =11.5MPa2.几种方案的比较方案一：在梁内受拉区布置两根直径为12mm 的HRB335钢筋，如上图所示 混凝土采用C25，查表得：11.5cd f MPa = 280sd f MPa = 假设钢筋间距30n S mm = 混凝土保护层厚度C=33mm则：39s a mm = 20039161o h m m =-=由水平方向内力之和为零的平衡条件得：28022645.8611.5120cd sd s f bx f A x mm ⨯=⇒==⨯90.16b o x h mm ξ≤= 所以梁的承载力：45.86()11.512045.86(161)8.722u cd o x M f bx h KN m=-=⨯⨯⨯-=方案二：在梁内受拉区布置两层（每层2根）直径为12mm 的HRB335钢筋，如上图所示，混凝土采用C25，查表得：11.5cd f MPa = 280sd f MPa =2452s A mm =假设钢筋间距30n S mm = 混凝土保护层厚度C=33mm则：60s a mm = 20062138o h m m =-= 由水平方向内力之和为零的平衡条件得：28045291.7111.5120cd sd s f bx f A x mm ⨯=⇒==⨯77.28b o x h mm ξ≥= 为超筋梁，故不可采用此方案方案三：在梁的受拉区布置两根直径为12mm 的HRB335钢筋，受压区布置两根直径为8mm 的钢筋，如上图所示，混凝土采用C25，查表得：11.5cd f MPa = 2226S A mm = 2101s A mm '=假设钢筋间距30n S mm = 混凝土保护层厚度C=33mm 37C mm '=则：39s a mm = 41s a mm '= 20039161o h m m =-=由水平方向内力之和为零的平衡条件得：280(226101)25.411.5120cd sd s sd s f bx f A f A x mm ⨯-''+=⇒==⨯90.16282b o s x h mm x a mm ξ'≤=≤=且 所以取82x mm = 此梁的承载力为()280226(16141)7.59u sd s o s M f A h a KN m '=-=⨯⨯-=方案四：在梁内受拉区布置两层（每层2根）直径为12mm 的HRB335钢筋，受压区布置两根直径为8mm 的钢筋，如下图所示由题设S n =30mm ，所以 a s = 62 mm ， h 0 = h-a s = 138 mm ，Ξbh 0 = 0.56×138 = 77.28 mm 查附表1-6知：As = 452 mm 2，As '= 101 mm 2 由截面上水平方向内力之和为零的平衡条件得： f cd bx + f sd 'A s '= f sd A s --------------①⇒ x =120.511101-452280⨯⨯）（ = 71mmx < ξbh 0 为适筋梁， 但x < 2a s '= 78mm 。
因此取x = 78mm ，正截面抗弯承载力：M u = f sd A s （h 0-a s '）= 12.52 kn ·m 综上比较可知：方案四较为合理，故采用此方案。
由下图可计算F(加载力)加载点位于31跨处则跨中弯矩为：M 2L 时，即12.52 = 1.9F/3⇒F = 19.77 kn∴ 此梁能承受的最大荷载为19.77kn 由梁的剪力图可知：支座中心处V d.o = F = 19.77 kn 跨中 V d.2L =0 由①验算截面尺寸截面尺寸应满足：γ0V d ≤（0.15×10-3）k cu f , bh 0 kn即：V d.o = 19.77<（0.51×10-3）×25×120×138 = 42.28 kn 截面尺寸符合设计要求。
4.箍筋配置①检查是否需要根据计算配置箍筋 Vd.2L= 0 < （0.5×10-3）×1.23×120×138 = 10.184 kn∴ 在梁长（3L γ32L ）长度范围内按构造配置箍筋，其余区段按计算配置腹筋。
采用R235，直径为8mm 的双肢箍筋，则A sv = na sv = 2×50.3 = 100.6 mm 2箍筋间距为：6211(0.5610)(20.6 2.5)100.6195120138219.77v s-⨯⨯⨯⨯+⨯⨯⨯⨯=1124mm =S v > 0.5h = 100mm 且 > 400mm ，不满足规范要求。
现取S v = 100mm ∴ρSv = A Sv b Sv = 100.612000= 0.8% > 0.18%,且 =0.5h 有《公路桥规》规定可知，在支座中心线向跨径长度放向不小于1倍梁高h=200范围内。
S v mm 100≤对于箍筋，《公路桥规》还规定，近梁端第一根箍筋应设置在距端面一个混凝土保护层的距离处。
综上所述：在距端面一个保护层厚度处，设置第一根箍筋，其他区域箍筋间距统一取Sv=100mm5.斜截面抗剪、抗弯承载力复核①选定斜截面顶端位置距中心为h/2处截面A ' 横坐标x =100 mm ，正截面有效高度h 0= 138 mm 。
现取斜截面投影长度c '=h 0 = 138 mm ，则得到斜截面顶端位置A ，其横坐标为 x=238mm 。
②斜截面抗剪承载力复核A 处剪力V A 及相应弯矩M A 为：V A = 19.77 kn M A = 19.77×0.238 = 4.7 kn ·m而实际广义剪跨比m 及斜截面投影长度c 分别为：m = M A V A h 0 = 4.719.77×0.138= 1.72 < 3 c = 0.6mh 0 = 0.6×1.72×0.138 = 142 mm > 138mm斜截面内纵向受拉主筋有4Φ12，相应的主筋配筋率P 为： P = 100bho s A = 100452120138⨯⨯ = 2.6 箍筋的配筋率：P Sv = v b sv S A = 100120.5100⨯ = 0.0083 > ρmin （=0.0018） 与斜截面相交无弯起钢筋：A Sb = 0则斜截面抗剪承载力为：Vu = α1α2α3（0.45×10-3）bh 0sv sv f P k cu f .602,ρ）（+ + （0.75×10-3）f sd ΣA sb sin θs= 1×1×1×（0.45×10-3）×120×=39.65 > 19.77 kn∴ 满足斜截面抗剪承载力要求。
③斜截面抗弯承载力复核斜裂缝的顶点位置在加载点处，其投影长度为0.6o cmh ==248.4与斜裂缝相交的纵向主筋有4根，箍筋有两根 102.52s o x z h =-= 1183sv z = 283sv z = 斜截面抗弯承载力:280452102.5195100.6(18383)u sd s s sv sv sv M f A z f A z =+=⨯⨯+⨯⨯+∑. 18.1812.52KN m KN m =>所以满足斜截面抗弯承载力要求。
