LHMG锚杆无损检测仪使用说明
无损检测设备操作说明书
无损检测设备操作说明书一、引言无损检测设备，是一种应用于工业领域中检测材料缺陷或性能的关键工具。
它可以通过观察和分析材料特征的改变来判断其是否满足使用要求。
本操作说明书将详细介绍无损检测设备的操作方法和注意事项。
二、设备准备1. 确保设备处于良好工作状态，并将其放置在稳定平整的工作台或地面上。
2. 连接设备所需的电源线，并确保电源稳定。
三、操作流程1. 开机a. 按下电源按钮，待设备启动成功后，屏幕会显示开机画面。
b. 进入主界面后，根据实际需求选择相应的检测模式。
2. 样品准备a. 准备待检测的样品，并确保其表面干净、无任何污渍或异物。
b. 根据样品类型和尺寸，在设备上选择适当的传感器和探头，并进行安装。
3. 设备调试a. 根据样品性质和检测要求，在设备上进行参数设置，如频率、电压等。
b. 根据需要，选择合适的工作模式和检测方式。
4. 开始检测a. 将样品放置在检测平台上，并根据需要进行固定。
b. 按下“开始检测”按钮，设备将自动开始扫描和分析样品。
c. 观察屏幕显示的结果，并根据设备说明书解读数据。
5. 数据分析a. 根据设备提供的数据分析功能，对得到的结果进行评估和判定。
b. 根据判定结果，分类处理样品，并记录相关数据。
6. 关机a. 完成检测后，按下电源按钮将设备关机。
b. 断开电源线，并妥善清洁设备表面。
四、注意事项1. 在操作设备前，请务必先阅读设备的用户指南，并按照要求进行操作。
2. 在进行检测前，确认样品是否具备合适的尺寸和条件，以保证准确性。
3. 注意设备的工作环境，避免过高或过低的温度和湿度。
4. 使用设备时，应穿戴合适的个人防护装备，如手套、护目镜等。
5. 操作设备时，应平稳握持，并避免剧烈震动或碰撞。
6. 如有任何异常情况或设备故障，应立即停止使用并联系专业人员进行维修。
五、总结本操作说明书提供了无损检测设备的详细操作方法和注意事项。
在实际操作时，请严格按照本说明书的要求进行操作，以确保检测结果的准确性和设备的安全性。
锚杆拉拔仪操作规程
锚杆拉拔仪操作规程
《锚杆拉拔仪操作规程》
一、设备检查
1. 检查锚杆拉拔仪的外观是否完好，无损坏或者变形的现象。
2. 检查设备的电源线是否完好，无破损或者裸露的情况。
3. 检查设备的控制按钮和显示屏是否正常工作。
4. 检查设备的传感器和测量仪器是否准确。
二、操作步骤
1. 将锚杆拉拔仪固定在测量点上，并调整好位置。
2. 连接电源线，并开启设备。
3. 根据需要设置测量参数，如拉拔力度、拉拔速度等。
4. 将传感器连接至需要测量的锚杆上，并校正传感器定位。
5. 通过设备上的控制按钮开始进行拉拔操作，同时观察显示屏上的数据变化。
6. 拉拔完成后，记录测量数据，并进行数据分析和比对。
三、注意事项
1. 操作人员需熟悉设备的使用说明书，并按照要求进行操作。
2. 在使用过程中要注意安全，避免发生意外事件。
3. 定期对设备进行维护和保养，确保设备的正常工作。
4. 对设备进行保险防护，避免受到外部环境的损害。
以上是关于锚杆拉拔仪的操作规程，希望能够对使用者有所帮助，确保设备的正常运行和数据的准确性。
锚杆拉拔仪无损检测安全操作及保养规程
锚杆拉拔仪无损检测安全操作及保养规程1. 引言锚杆拉拔仪是用于无损检测锚杆的设备，它的正确操作和定期保养对于保证工程施工质量和安全非常重要。
本文档将详细介绍锚杆拉拔仪的安全操作规程以及保养规程，以确保工作人员的安全和设备的正常运行。
2. 安全操作规程2.1 设备准备阶段•在使用锚杆拉拔仪之前，操作人员应该仔细阅读设备的操作手册，并熟悉设备的各个部件和功能。
•检查设备是否完好无损，确认所有连接件是否紧固可靠，如有损坏或松动的情况应及时修复或更换。
•确保工作现场的环境安全，清理杂物、维护道路平整等，以确保操作过程中的安全。
2.2 操作流程•首先，将锚杆固定在待测的位置上，并连接好锚杆拉拔仪。
•启动锚杆拉拔仪，根据设备的指示进行操作，确保拉拔过程稳定。
•根据实际需要，设置合适的拉拔力和速度，进行拉拔操作。
•在拉拔过程中，注意观察仪器的指示和读数，及时记录相关数据，并进行数据分析和处理。
2.3 安全注意事项•在使用锚杆拉拔仪时，操作人员应戴好安全帽、劳保手套，并穿戴符合安全要求的工作服。
•操作过程中严禁站在锚杆下方，以免发生意外伤害。
•避免操作人员直接接触设备运行的部位，以免发生危险。
•在操作过程中，严禁随意改动设备的参数和设置，确保操作的稳定性和准确性。
•若在操作过程中发现异常情况，应立即停止操作并及时报告相关人员。
3. 保养规程3.1 日常保养•每次使用完锚杆拉拔仪之后，应对设备进行清洁和消毒，确保设备的卫生。
•定期检查设备的各个部件，发现损坏或松动的情况应及时修复或更换。
•设备存放时应避免阳光直射和潮湿环境，以免影响设备的使用寿命。
3.2 周期性保养•按照设备的规定，定期进行设备的维护和保养，如更换零部件、检查电气连接等。
•在维护和保养过程中，务必按照设备的操作手册进行操作，并严格遵守相应的安全规范。
•若对设备的保养和维护不熟悉或者有疑问，应及时向相关人员咨询和请教。
4. 总结锚杆拉拔仪是进行锚杆无损检测的重要设备，正确的操作和定期的保养对于工程施工质量和安全至关重要。
锚杆拉拔仪的使用是怎样的呢及操作规程
锚杆拉拔仪的使用是怎样的呢及操作规程锚杆拉拔仪的使用是怎样的呢？锚杆拉拔仪适用于各种锚杆、钢筋等锚固体的锚固力的现场检测，是各质检单位必备的现场检测仪器，仪器免费保修一年。
该仪器是由手动泵、液压缸、智能数显压力表、带快速接头的高压油管、锚具和手提便携箱构成；液压缸为中空自复位式，智能数字压力表为可直接读取锚杆拉力值（kN）；并有峰值保持、存储和查询功能，特别适合现场使用，操作简单，易学易用。
锚杆拉拔仪（表盘）性能优异，操作简单，掌控精度高，牢靠性好，完全充分试验要求。
锚杆拉拔仪使用说明：检测锚杆：将油管与千斤顶连接，按上述1、2项要求进行油量、排气及压力表检查。
将拉杆（订货时请注明规格或依据实际检测情况自备），拧到锚杆末端；如拉杆内螺纹外径大于油缸中心孔，可在油缸底部加添加长套；再套上液压缸（使活塞端向外），然后拧上螺母并顺时针拧紧泄荷阀。
检查油量：如液压缸活塞没有完全缩回缸体内时，应首先通过油管连接至手压泵；逆时针方向拧松泵体上的卸荷阀，使千斤顶中的液压油排回到手压泵储油筒中。
拧开注油阀，检查油量，如油不满，可加注N46号耐磨液压油或20号机油。
排气：液压系统组装好后，储油筒、油管及液压缸中常混有空气，为使液压系统正常，这些空气必需排掉。
方法是，将手动泵放在比液压缸稍高的地方，压动手动泵，使液压油缸活塞伸出；再打开卸荷阀，使活塞缩回，连续几次即可。
必要时可打开注油阀，排出储油筒内空气。
压动油泵手柄，用力应均匀，不要用力过猛，当压力表上的读数达到要求时，停止加压。
注意，手动泵必需摆成水平放置工作。
检测完毕应逆进针方向拧松泄阀，使压力表读数为零，再把各部件由锚杆上卸下。
锚杆拉拔仪注意事项：本产品应使用的液压油是L—HM32#抗磨液压油，zui佳使用环境为—20℃～45℃。
严禁以酒精、甘油、刹车油、一般发动机油等作为液压油使用。
该工具的额定压力为60MPa，zui大压力可达80 MPa。
另外，为了提高压力表的使用寿命，使用时一般不超过zui大压力的75%。
锚杆锚固检测仪安全操作及保养规程
锚杆锚固检测仪安全操作及保养规程锚杆锚固检测是施工中非常重要的环节，关系到工程质量和安全。
在锚杆锚固过程中，需要使用锚杆锚固检测仪对锚杆进行质量检测，保证锚杆的安全性和耐久性。
但是，如果没有按照正确的方法操作，不仅会影响锚固的质量，也会危及操作人员的生命安全。
因此，在使用锚杆锚固检测仪的过程中，必须严格按照操作规程进行操作，并且加强对仪器的保养和维护。
安全操作规程为了保证锚杆锚固检测的安全性，建议严格按照以下安全操作规程进行操作：1. 穿戴个人防护装备在进行锚杆锚固检测操作之前，应穿戴好适合的个人防护装备。
包括：•带有口罩的安全帽•安全带•防滑鞋•工作服等操作人员必须穿着防护服装，以保障自身安全。
2. 确认仪器的正常工作状态在使用锚杆锚固检测仪之前，必须确认仪器本身的工作状态是否正常。
包括电源是否接好、传感器是否连接、是否有报警等信息。
确保检测结果准确可靠。
3. 确认锚杆的正常状态在进行锚杆锚固检测之前，必须确认锚杆的固定方式是否正常，以及锚杆表面是否平整。
必要时可以对锚杆进行清洗和抛光。
4. 确认操作环境和工艺条件在进行锚杆锚固检测之前，还需要确认操作环境和工艺条件是否适合。
包括检测的角度、清洁度、通风条件等。
确保能够准确地读取检测结果。
5. 检测后的保养操作在锚杆锚固检测完成之后，需要按照正确的保养程序进行操作。
包括数据记录、模板清除、传感器清洗、充电等等。
保养规程为了延长仪器的使用寿命，建议按照以下保养规程来维护锚杆锚固检测仪：1. 定期对仪器进行校准锚杆锚固检测仪的准确度非常重要，因此，在使用前必须对仪器进行校准。
可以定期通过专业的检测机构进行校准，以保证测试结果的可靠性。
2. 安全存放在存放锚杆锚固检测仪的时候，必须放在干燥、通风、无腐蚀气体的环境中。
避免设备受潮、恶劣气候和腐蚀性物质的影响。
3. 定期充电如果使用的是电池供电的锚杆锚固检测仪，在存放之前必须停止使用，充满电并拆下电池，以防电池老化、短路等安全问题。

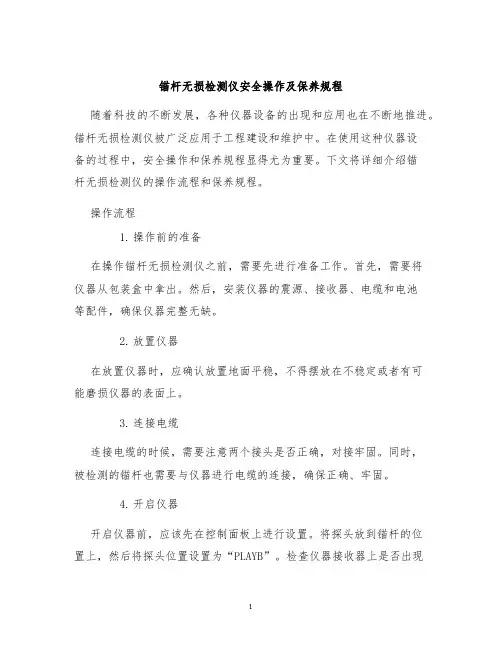

锚杆无损检测仪安全操作及保养规程
锚杆无损检测仪安全操作及保养规程随着科技的不断发展，各种仪器设备的出现和应用也在不断地推进。
锚杆无损检测仪被广泛应用于工程建设和维护中。
在使用这种仪器设备的过程中，安全操作和保养规程显得尤为重要。
下文将详细介绍锚杆无损检测仪的操作流程和保养规程。
操作流程1.操作前的准备在操作锚杆无损检测仪之前，需要先进行准备工作。
首先，需要将仪器从包装盒中拿出。
然后，安装仪器的震源、接收器、电缆和电池等配件，确保仪器完整无缺。
2.放置仪器在放置仪器时，应确认放置地面平稳，不得摆放在不稳定或者有可能磨损仪器的表面上。
3.连接电缆连接电缆的时候，需要注意两个接头是否正确，对接牢固。
同时，被检测的锚杆也需要与仪器进行电缆的连接，确保正确、牢固。
4.开启仪器开启仪器前，应该先在控制面板上进行设置。
将探头放到锚杆的位置上，然后将探头位置设置为“PLAYB”。
检查仪器接收器上是否出现有锚杆检测峰值。
如果显示正常，机器正常运行，否则需要重新调整并检查。
5.检测数据的读取在检测过程中，需要不停的调整，不断记录数据。
通过对检测结果的数据进行分析、处理，可以帮助用户判断被检测的锚杆是否存在缺陷。
6.关闭仪器当完成检测后，需要关闭仪器，同时拆除电缆和震源等部件，放回仪器盒中。
在操作时需要谨慎，不要弄丢零部件。
以上是锚杆无损检测仪的基本操作流程，同时也是保障操作安全的重要保障。
保养规程对仪器的保养和操作一样重要。
当使用仪器后，需要将仪器进行保养，以便在下一次使用时保持其最佳状态。
下面是保养规程：1.清理保养在使用锚杆无损检测仪的过程中，仪器表面会有灰尘、污垢等附着物，需要进行定期清洗。
同时，检查电缆及震源等，进行清理和保养。
2.存储保养在存放仪器时，需要注意保存环境。
以避免仪器受到温度、湿度等因素的影响。
同时，在移动和搬运仪器过程中，要注意轻拿轻放，尤其是对零部件的保护更需要小心谨慎。
3.更新保养需要时，应当及时更换仪器的配件，以保持其最佳的性能和安全性。
锚杆无损检测的操作方法
锚杆无损检测的操作方法
锚杆无损检测是通过对锚杆进行各种无损检测方法的应用，以评估锚杆的质量和性能。
以下是锚杆无损检测的一般操作方法：
1. 准备工作：清理锚杆表面，确保无杂质和污垢。
2. 超声波检测：使用超声波仪器将超声波传感器放置在锚杆表面，并通过发送和接收超声波信号来评估锚杆的内部结构。
3. 磁粉检测：在锚杆表面涂抹磁粉，并使用磁粉检测设备来观察磁粉颗粒的运动，以检测锚杆表面和内部的裂纹或缺陷。
4. 涡流检测：将涡流探测器靠近锚杆表面，通过感应锚杆内部电流的变化来检测锚杆的缺陷和磨损。
5. 磁场检测：将磁场传感器放置在锚杆表面，并观察磁场强度的变化，以检测锚杆的缺陷和变形。
6. 红外热成像：使用红外热成像仪器观察锚杆表面的热量分布，以检测锚杆的缺陷和异常。
7. 数据分析：根据无损检测结果，进行数据分析和评估锚杆的质量和性能。
需要根据具体的锚杆材料和结构选择适当的无损检测方法，并严格按照操作规范进行操作，以确保检测结果准确可靠。
无损检测仪器使用方法说明书
无损检测仪器使用方法说明书一、前言无损检测是一种非破坏性的检测方法，通过使用专门的仪器设备对材料、构件或产品进行检测，以发现内部缺陷、结构损伤或材料性能问题，而无需对被测物体进行任何损伤或改变。
本使用方法说明书旨在向用户提供清晰明了的操作指南，以确保仪器的正确使用和高效运行。
二、仪器概述无损检测仪器是一种先进的技术设备，广泛应用于工业领域，包括航空航天、汽车制造、建筑工程、金属加工等。
仪器主要由以下组成部分构成：1. 主机：提供仪器的核心功能，包括信号处理、数据采集、图像显示等；2. 传感器/探头：用于将信号引入被测物体并获取返回信号；3. 显示屏/显示界面：用于显示检测结果、参数设置等；4. 操作按钮/接口：用户通过操作按钮进行参数设置和功能操作；5. 电源/充电器：提供仪器的电力供应。
三、使用步骤为了正确、高效地使用无损检测仪器，用户应按照以下步骤进行操作：1. 准备工作在使用仪器之前，用户应先检查仪器与附件是否完好无损，确保主机、传感器、显示屏等各部分正常工作。
同时，检查电源是否充足，如需更换电池或充电，应确保电量充足。
2. 开机与初始化将电源插头插入合适的电源插座，按下开机按钮，等待仪器进行启动和初始化。
在此过程中，用户应耐心等待，并确保仪器显示屏上出现正常的启动界面。
3. 参数设置根据被测物体的特点和检测要求，用户可以通过操作界面上的相关按钮进行参数设置。
包括但不限于检测方式选择、灵敏度调节、扫描范围设置等。
用户应根据实际需求和经验进行合理的参数设置。
4. 传感器/探头连接根据被检测物体的类型和形态，选择合适的传感器/探头，并将其连接到主机上。
确保连接牢固、接触良好，并避免出现松动、断裂等现象，以确保检测信号的准确采集。
5. 开始检测将传感器/探头置于被测物体表面，根据实际情况选择合适的检测模式和方法，开始进行检测。
在检测过程中，用户应密切关注仪器显示屏上的波形、图像等信息，以及可能出现的报警提示。
JL-MG(C)manual使用手册2011
JL-MG(C)锚杆质量检测仪使用手册武汉长盛工程检测技术开发有限公司目录目录 (2)用户须知 (3)仪器操作与分析建模基本步骤 (5)第一章检测仪特性 (6)第二章检测仪使用方法 (8)2.1.仪器面板说明 (8)2.2.电源适配器说明 (8)2.3.锚杆测试与分析 (9)2.3.1参数设置 (9)2.3.2波形采集 (10)2.3.3波形回放 (11)2.3.1.文件管理 (12)第三章数据管理、分析与建模 (13)3.1.文件管理栏 (14)3.2.文件菜单 (22)3.3.编辑菜单 (25)3.4.查看菜单 (25)3.5.分析菜单 (26)3.6.锚杆建模分析 (29)3.7.锚索建模分析 (31)3.8.输出电子版结果报告文档 (33)第四章故障分析与处理 (34)4.1检测仪常见故障 (34)4.1.1机内电池不足 (34)4.1.2触摸屏安装故障 (34)4.1.3传感器故障 (34)4.1.4背光故障 (34)4.2分析软件常见问题 (35)4.2.1数据传输问题 (35)4.2.2模型重建错误 (35)4.2.2模型重建错误…………………………………………………………………....356附录：各类缺陷锚杆典型波形 (388)用户须知尊敬的朋友，谢谢您的惠顾，在使用长盛检测产品前，务请您仔细阅读用户手册，凡在购置本公司产品所签合同中未曾涉及的使用规定，均以相应用户手册内容为准。
1.工作原理JL-MG(C)锚杆质量检测仪由采集仪、发射震源、检波器和分析处理软件组成。
发射震源产生的弹性波，沿着锚杆传播并向锚杆周围辐射能量，检波器检测到反射回波，并由检测仪对信号进行分析与存储。
反射信号的能量强度和到达时间取决于锚索周围或端部的灌浆状况。
通过对信号进行处理和分析，可以确定锚杆长度以及灌浆的整体质量。
2.产品特点(1)采样精度高：仪器数字采样AD精度为24位；(2)低功耗，连续工作时间长：仪器供电电压最高只有6伏，功耗0.8瓦，电池充电一次可以使用30个小时；(3)大存储量：可存储2.4万条实测数据；(4)对比性好：采样重复性好，大屏幕显示，同时显示三条曲线；(5)便携性好：整机尺寸：210×180×60mm,重2.0Kg，可单人工作；(6)界面美观友好：仪器工作是全智能化，中文界面，可中英文输入；(7)分析软件功能强大：能智能建立锚索模型及各种分析参数数据，有各种辅助分析功能，如：滤波、积分、微分、频谱、小波分析及独有的相位分析和反射波自动提取功能（依据军事雷达信息捕作理论）；(8)直接将检测结果导入到Excel，打印检测结果图表；3.主要特性参数a)采样间隔1～200us，可灵活设置；b)24位A/D采样，浮点放大；c)1G存储卡；d)全反8寸640×480液晶屏；e)光电旋钮操作控制；f)全部采用军工级元器件，内置各种保护功能，性能稳定可靠；g)可采用多种激发震源（冲击震源、大功率超磁声波发射震源和手锤等）；h)专用锚杆检波器；i)体积：210×180×60mm；j)重量：1.5kg，配有背带，携带方便；k)超磁致声波发射震源发射功率可调，连续发射时间间隔<20ms；l)声时长度不确定度：<1％（锚杆长度大于1m）；m)幅值测量级线性：±0.3dB/6dB。
锚杆拉力计操作方法
锚杆拉力计操作方法锚杆拉力计是一种用于测量锚杆或支撑结构中的张力的仪器。
使用锚杆拉力计既需要操作技巧，又需要注意安全事项。
下面将详细介绍锚杆拉力计的操作方法。
首先，操作锚杆拉力计前需要检查仪器的外观是否完好无损，仪器零件是否齐全。
确保仪器在正常工作状态下。
接下来，将锚杆拉力计放置在平稳的工作台上，固定好底座，确保仪器的稳定性。
然后，将被测试的锚杆或支撑结构与锚杆拉力计连接。
连接方式通常有两种：夹持连接和防滑螺栓连接。
夹持连接要求锚杆固定，将夹持型连接器夹紧锚杆，确保连接紧固。
防滑螺栓连接需要在锚杆上钻孔，将防滑螺栓插入孔中，再用螺母将其连接紧固。
连接好后要检查连接是否牢固，以确保测试的准确性。
连接完成后，打开锚杆拉力计的电源开关，仪器将开始工作。
在仪器显示屏上可以看到当前的拉力数值。
根据需要，可以预设测试的最大拉力值。
在进行拉力测试前，需要对拉力计进行校准。
校准是保证测试准确性的重要步骤。
通常的校准方法是将拉力计连接到一个已知拉力的锚杆上，调整仪器上的零点和校准系数，使得仪器显示的拉力值与已知的拉力值相符。
开始拉力测试前，确保周围环境安全，移除可能妨碍测试的杂物。
避免有人在测试过程中靠近锚杆或支撑结构，以防意外发生。
进行拉力测试时，慢慢增加拉力，以免对锚杆或支撑结构造成过大的冲击。
可以通过仪器显示屏上的数值来控制拉力的增加速度。
在拉力达到预设的最大值后，保持数秒钟，然后缓慢减小拉力，直到锚杆拉力计的显示屏上的数值接近于零。
然后断开锚杆拉力计与被测试锚杆或支撑结构之间的连接。
测试完毕后，及时关闭锚杆拉力计的电源开关，将仪器放置在干燥通风处。
清洁仪器并保持仪器干净整洁。
总结一下，锚杆拉力计操作方法主要包括检查仪器状态、固定仪器、连接被测试锚杆或支撑结构、开启电源开关、校准仪器、进行拉力测试、关闭电源开关和清洁仪器。
在操作过程中要注意安全，遵守相关的安全操作规范，以确保测试结果的准确性。
锚杆长度无损检测实验指导书
锚杆长度无损检测实验一．实验目的（1）掌握锚杆长度检测的基本原理。
（2）掌握锚杆无损检测仪的基本使用方法。
二．实验设备主要仪器为锚杆无损检测仪，该仪器满足以下要求：（1）检测仪器的采集器应该具有现场显示、输入、保存实测波形信号、检测参数的功能，宜具有对现场检测信号进行分析处理、与计算机进行数据通信的功能，一屏应能显示不少于3条的波形。
（2）采集器模拟放大的频率带宽不窄于10Hz~50kHz,具有滤波频率可调，A/D 卡不低于16位，最小采集间隔不大于1μs。
（3）采集器应能与超磁致伸缩声波震源或其他瞬态冲击震源匹配工作。
（4）检测资料的分析软件宜具有数字滤波、幅频谱分析，瞬时相位谱分析、能量计算等信号处理功能，以及锚杆杆长计算，缺陷位置计算和密实度分析功能，可将检测波形、分析计算参数、分析结果导入Excel、Word文档。
（5）激震器激震频率范围应在10Hz~50kHz,宜使用超磁致伸缩声波震源。
接收传感器感应面直径应小于锚杆直径，可通过强力磁座或其他方式与杆头耦合。
（6）接收传感器频率响应范围宜在10Hz~50kHz，当响应频率为160Hz时，加速度传感器的电荷灵敏度宜为10~20pc/m/s²；当响应频率为50Hz时，加速度传感器的电压灵敏度宜为50~300mV/cm/s。
（7）宜使用加速度型接受传感器。
三．实验原理锚杆质量无损检测内容为锚杆长度和灌浆密实度。
当使用小锤敲击端头，产生激震力，就会在杆端产生应力波，应力波沿着杆体向杆低端传播，遇到波阻抗界面时会产生反射和透射应力波。
当杆的集合尺寸（灌浆密实度）或者材料的性质（锚杆底端）发生变化的时候，其波阻抗会发生变化，其变化分界面就是被称为波阻抗界面。
杆的缺陷部位和杆的底端都可以被看做是波阻抗界面。
应力波传播到这些界面的时候，会发生反射和透射。
由此可以判定锚杆的长度和缺陷的位置。
四、实验步骤(1)将错杆无机检测仪的传感器连接到锚杆的外露端端头。
锚杆锚固质量无损检测
仪器面板的介绍
USB： 数据传输及打印接口。 充电： 给机内电池充电，主机
关机充电才有效。 背光： 打开或关闭液晶显示背
光灯。 信号： 信号采集接口，接数据
采集线。 开关： 开关仪器主机。 指示灯： 当充电时为红色，充
好后自动熄灭。 光电旋钮：起控制作用，具有
选择和确认的作用。 •
•
锚杆仪器的工作原理
JL-MG(C)锚杆质量检测仪由采集仪、发射震源、 检波器和分析处理软件组成。发射震源产生的弹 性波，沿着锚杆传播并向锚杆周围辐射能量，检 波器检测到反射回波，并由检测仪对信号进行分 析与存储。反射信号的能量强度和到达时间取决 于锚杆周围或端部的灌浆状况。通过对信号进行 处理和分析，可以确定锚杆长度以及灌浆的整体 质量（目的）。
（4）测试单位、测试人员、测试日期和锚杆类型四项为可选设置， 对采集结果没有影响，在PC机上可以设置。
•
（5）估计波速、估计长度：应尽量准确，输入后将根据锚杆长自动 设置采样间隔。以设置“估计波速 ”为例
输入方法为：光标停在“估计波速”上，轻按旋钮，弹出设置界面
，显示参数的最大值和最小值，设置值的缺省值为5120，小光标停在
（9）切换波形：在当前锚杆采集的6道波形之间切换。在此轻按旋钮 ，然后旋转旋钮，则可进行转换。
（10）光标一和光标二：每道波形上有两个光标，最左侧的为光标一 ，表示锚杆的起始位置，最右侧的为光标二，表示锚杆的终点位置。 在这两个功能键上轻按旋钮，再旋转旋钮，则可移动光标，读取锚杆 长度。
•
波形回放
左右旋转旋钮可在不同功能键或目录文件栏上切换，轻按旋钮可执行 功能或选定目录和文件。
•
文件管理
从开机界面点击“文件管理”，进入文件管理界面。“打开”功能与波形 回放中相同，下面介绍传送、删除和格式化功能。
锚杆质量无损检测仪
3,数据的采集操作 3,数据的采集操作
数据采集的具体步骤为：
① 将仪器与传感器正确连接； ② 将带有磁性的检波器磁头吸附在锚杆外露直径平面的 1/3处； ③ 打开主机电源开关，按下旋按钮，进入主菜单界面； ④ 旋转旋按钮旋转“采集”进入采集界面； ⑤ 用上文讲到的设置方法，进行新建设置，设置完成后开 始采集； ⑥ 用仪器自带的震源小锤敲击锚杆外露直径平面，在主机 的采集界面上会出现此次采集到的波形； ⑦ 采集完一道波形后，高亮活动窗口会自动跳转到下一窗 口，重复步骤⑥进行采集； ⑧ 重复步骤⑥⑦依次采集，根据需要采集完1-6道波形后 保存该组波形即可。
这时在曲线信息框中就出显示出两指针间的距离（也就 是所测的杆长），如下图：
（此锚杆实际长度为1.2m,实测长度1.18m，误差小于5%）
有时候也会碰到这种波形，如下图：
仅仅由它的波形图很难看出其周期，这时可以单击 在下面的波形显示栏中就会出现这样一则波形（如下图）
按钮
经过一次相关分析后，其波形变得相对规则些，但是 下面的波形图的横坐标是点数（point)单位,这时可以将 上面的波形的横坐标显示单位也改为点数（point)单位， 如下图：
c.回放界面 主要用来浏览之前采集的数据，由回放按钮、上下移动按钮、左右 指针按钮、与返回按钮组成。（详细请见说明书） d.联机界面 联机面板有两种主要的操作，一是与PC机联机，将曲线文件传递到 电脑，二是文件管理功能，删除文件和文件夹。 作数据传递之前，必须先将串口通讯线的两端分别与本仪器的串口 插座和PC机的串口插座连接好。 联机面板由三个按钮，三个勾选框，两个选择框、信号指示框、文 件统计框以及即时信息显示框，用来显示文件传递中的信息。 e.帮助界面 仪器的操作说明。
软件的界面
型锚杆无损检测仪安全操作及保养规程
型锚杆无损检测仪安全操作及保养规程前言型锚杆无损检测仪是一种专业的设备，无损检测是在没有损伤样品的情况下检测样品内部缺陷和材料性能的方法。
型锚杆无损检测仪主要用于对建筑物、桥梁等大型工程结构中使用的型锚杆进行无损检测，以保证工程的安全可靠性。
正确的操作方式和保养规程对型锚杆无损检测仪的正常使用和设备寿命具有重要意义。
本文将对型锚杆无损检测仪的安全操作和保养规程进行详细介绍。
安全操作规程1. 设备检测型锚杆无损检测仪使用前应检测设备是否完好无损，检查步骤如下：•检查电缆是否完好并结构正常；•检查探头是否完好，并确保无损伤；•检查设备是否结构稳固，底部是否有绝缘板等；检测设备正常后，方可使用。
2. 工作环境型锚杆无损检测仪应在安静、干燥、温度适宜的工作环境下使用，并确保设备远离电磁干扰源。
3. 操作步骤•打开型锚杆无损检测仪主机电源及所有检测设备的电源；•按照相应的操作流程连接探头和被测对象；•进行设备校准，确保设备精度；•进行检测，并记录数据；•关闭所有设备电源，再关闭型锚杆无损检测仪主机电源。
4. 使用注意事项•使用过程中不得开启设备外盖，防止发生意外；•严禁在检测时使用手摸探头或检测样品，以免导致人身受伤或设备损坏；•禁止将设备放在强磁场内使用，以免影响设备精度；•检测完毕后，应将探头垂直地放置在干燥的地方，防止探头进入水或者出现其他损坏。
保养规程1. 设备保养•定期检查设备结构是否完整，确保正常运行；•对设备进行清洁，防止污垢影响设备的精度；•定期更换电缆及探头，以保障设备的精度和稳定性；•保证设备干燥，并且在停机后要对电缆、探头和主机的接口进行覆盖保护。
2. 工作保养•在使用前应对检测区域进行清理，防止杂质对检测设备的干扰；•使用后应对检测设备进行清理，保证设备的整洁度，避免污垢对设备精度的影响；•对设备进行分类保存，避免设备损坏和污染。
结论型锚杆无损检测仪是一种重要的设备，它的正常使用和维护对工程安全非常关键。
锚杆索无损检测仪安全操作及保养规程
锚杆索无损检测仪安全操作及保养规程锚杆索无损检测仪是一种用于检测建筑物、桥梁等建筑结构的仪器设备。
它可以对锚杆索等重要构件进行无损检测，保证建筑物结构的安全性。
在使用锚杆索无损检测仪时，必须要注意安全操作和保养规程，以确保设备的正常运行和使用寿命。
安全操作规程1. 设备检查在使用锚杆索无损检测仪前，必须进行设备检查。
检查项目包括：•设备外观是否完整无损。
•电缆是否磨损或受损。
•探头是否有损坏或磨损。
•电缆和接线是否松动或脱落。
如发现存在上述问题，应及时修理或更换相关部件后再使用。
2. 设备放置使用前，应将仪器放置在平坦的地面上，并使其处于稳定状态。
设备不要靠近较为拥挤的地方。
为避免顶杆发生意外事故，工作时不要站在探头下方。
3. 仪器连接•将锚杆索无损检测仪连接至电源输出，确保接地良好。
•将探头插头插到使用设备前应到的仪器端口上。
•探头连接完成后应该略微转动探头，以避免插头松动或接触不良。
•如果连接线或插头有损坏或磨损，应进行更换。
4. 仪器运行•在仪器的使用过程中，严禁拔掉插头和电缆；严禁拆卸、调整或清洁探头。
•确保探头与被测杆索接触良好，同时，确保探头的接触面无杂物。
•确认设备是否工作正常，如果出现故障应及时排除。
5. 工作环境•使用锚杆索无损检测仪时，要保证工作区域光线充足，确保测量精确可靠。
•工作人员应该穿戴相关工具和防护装备，如手套、护目镜、防护服等。
保养规程1. 设备维护如发现设备表面有灰尘、油污、水渍等应该及时清洁。
同时要保持设备垂直平稳放置，防止设备在不使用情况下受到损坏。
2. 存放安全•使用完毕后，应将仪器存放在干燥阴凉的地方，远离火源和易燃物质，切勿将设备长时间暴露在日晒雨淋的地方。
•如长时间不使用，应定期进行开机检查，确保设备处于正常工作状态。
•设备长时间未使用或存放时间较长时，应及时更换干燥剂。
3. 维修保养•如发现仪器存在机械故障、探头断线等问题，应立即送到熟练维修人员处进行处理。
锚杆综合参数测定仪安全操作及保养规程
锚杆综合参数测定仪安全操作及保养规程1. 引言锚杆综合参数测定仪是一种用于测定锚杆承载能力与锚杆工作状态的专业仪器。
为了保证测定仪的安全操作及延长其使用寿命，特制定本规程。
2. 安全操作规程2.1 设备准备在使用锚杆综合参数测定仪之前，需要做好基础设备准备工作。
•确保测定仪所在工地或实验室符合相关安全要求。
•检查仪器是否完好无损。
•确保仪器所需电源及接线完好并符合安全要求。
•安装仪器所需软件或驱动，并确保其能够正常运行。
2.2 操作流程在使用锚杆综合参数测定仪时，需按照以下操作流程进行操作。
1.将锚杆综合参数测定仪放置在平稳的工作台或支架上。
2.打开仪器电源，确保仪器处于正常工作状态。
3.连接仪器与被测锚杆的数据线，确保连接牢固。
4.启动软件并选择相应的测量模式。
5.根据软件提示，输入被测锚杆的相关参数，如锚杆直径、锚杆长度等。
6.手动或自动输入需要施加到锚杆上的载荷，确保施加力的平稳与准确性。
7.点击开始测量按钮，等待测量结果。
8.保存测量结果并进行分析或导出。
2.3 安全注意事项在操作锚杆综合参数测定仪时，应注意以下安全事项。
•操作人员应穿戴符合安全要求的个人防护用品，如安全帽、防护眼镜等。
•在操作过程中，不得随意触碰仪器内部零部件。
•施加到锚杆上的载荷应逐渐增加，避免突然加载或超出锚杆承载能力的载荷。
•使用仪器时，应避免在潮湿、多尘或有腐蚀性气体的环境中操作。
•如发现仪器故障或异常情况，应立即停止使用并联系专业维修人员。
3. 保养规程为了延长锚杆综合参数测定仪的使用寿命，应定期进行保养和维护工作。
3.1 日常保养•定期检查仪器的电源线、数据线和连接插头是否有破损或松动现象，如有问题及时更换或维修。
•定期清洁仪器表面和连接插头，确保仪器干净整洁。
•在使用过程中，注意防止水或其它液体进入仪器内部，以免损坏电路或降低测量精度。
3.2 定期维护•按照仪器使用说明书要求，定期进行仪器的校准和检测，确保测量结果的准确性。
锚杆拉力计使用方法
锚杆拉力计使用方法
锚杆拉力计是用来测量锚杆在受载状态下的拉力大小的仪器。
具体使用方法如下：
1. 准备工作：将锚杆拉力计连接到固定支架上，确保连接牢固。
2. 调零操作：在未受任何拉力的情况下，按下“调零”按钮将拉力计的读数调整为零。
3. 安装锚杆：将需要测量的锚杆正确安装到固定支架上。
确保锚杆与拉力计之间没有松动或摩擦。
4. 施加拉力：使用拉力工具对锚杆施加一定的拉力。
在施加拉力时应注意力量的均匀施加，避免过度施力造成拉力计破坏。
5. 读取拉力：在拉力施加稳定后，将拉力计上的刻度指针或数字显示屏上的读数作为测量结果。
6. 记录数据：将测得的拉力数值记录下来，并标记对应的锚杆标识，以备后续分析和使用。
7. 清理和存储：使用完毕后，及时清理拉力计和固定支架，确保其干净和良好存放。
注意事项：
- 在使用拉力计前，检查其是否正常工作和校准，确保测量结果的准确性。
- 遵循使用说明书和操作规范，以免发生意外事故或拉力计损坏。
- 选取合适的拉力计型号和规格，以满足具体测量需求。
- 仔细观察并分析拉力计的读数，确保测量结果的可靠性和准确性。
锚杆锚固质量无损检测
USB驱动安装
把USB线插到电脑USB口上，会 自动弹出如下菜单，按提示操 作
选择“从列表或指定位置安装 （高级）”点击下一步
选择“在搜索中包括这个位 置”，通过“浏览”找到锚杆 安装光盘中“武汉长盛智能仪 器通讯接口驱动”文件夹，点 击“确定”，再点击“下一 步”，等待安装完成
安装完成后在按照上述步骤安 装一次即可。查看端口是否安 装正常，在我的电脑上点击鼠 标右键——管理——设备管理 器——端口，查看有武汉长盛智 能仪器通信接口驱动是否正常 （如果显示上面有黄颜色提示 “？”或“！”，或不存在都 是有问题，按上面步骤重新装） 或者换一个USB驱动接口。
锚杆仪器的工作原理
JL-MG(C)锚杆质量检测仪由采集仪、发射震源、 检波器和分析处理软件组成。发射震源产生的弹 性波，沿着锚杆传播并向锚杆周围辐射能量，检 波器检测到反射回波，并由检测仪对信号进行分 析与存储。反射信号的能量强度和到达时间取决 于锚杆周围或端部的灌浆状况。通过对信号进行 处理和分析，可以确定锚杆长度以及灌浆的整体 质量（目的）。
新建
“新建”功能为新建文件并设置采集参数。工程名称、锚杆编号、采 样方式和估计杆长是必须设置的四项参数。
（1）采样方式：分为单次采集和连续采集两种（在使用超磁发射机 触发时使用连续采样，在使用手锤触发时使用单次采样）。
（2）工程名称：作为文件存放路径。
设置方法：在“工程名称”上轻按旋钮，弹出字符和数字设
数据分析
我们测得一根锚杆的波形，在分析软件上打开，首先看波形是不是合 格波，不合格的就没必要分析了。什么叫做合格波呢？波形要具有一 致性，首波起跳明显。锯齿状明显的一般定位不合格波。
若测得的波形很干净或者底部反射很明显，就没必要进行数字滤波。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
服务电话：027—82883986
-3-
电子邮箱：8799065@
武汉龙昊科技发展有限公司
网址：
修改后，将会长久保存，直到下一次重新修改。 在设置界面右上角，可以看到一个电源电量和时间日期的显示框。 输入项目有波速输入、右指针首次出现位置输入、触发电平输入、连财次数输
确认按钮 确认按照输入的文件名和其他锚杆参数建立新的文件。在“新建文件”框中输
入文件名是新建文件的必要条件，其他参数将和采集的波形数据同时保存下来，但 并非必要。当“新建文件”框中没有输入文件名时按下确认按钮，其效果和按下取 消按钮相同。 取消按钮
不新建文件而直接退出新建对话框，即使在“新建文件”框中有文件名的时候。
新建文件输入框 新建文件是在当前文件夹内新建文件。 如果在设置面板勾选了自动文件名选项，进入新建对话框时，新建文件框内会
以红色字体自动给出将上一文件名中的序号加 1 后的文件名，如果认可自动给出的 文件名，就不要进入文件框，因为进入“新建文件”框时，自动文件名就消失。如 果不希望这个文件名，则可进入文件框重新输入。
文件名可用锚杆编号和表征锚杆其他特性的字符组成。
服务电话：027—82883986
-7-
电子邮箱：8799065@
武汉龙昊科技发展有限公司
网址：
设计杆长输入框 有四种情况需要正确的输入设计杆长：
1. 在设置面板中勾选了自动采样时间间隔； 2. 在右指针首次出现位置选择了“设计点”； 3. 标定波速时； 4. 生成和打印报表时。
新建文件夹输入框 进入新建文件夹输入框时，输入框是空的，光标会在最左边一位闪烁，参照编
辑型输入框的操作方法，输入文件夹的名称，退出后就建立了新的文件夹。文件夹 的名称长度为 1～9 个字符。仪器最多的文件夹数目是 31 个。可以连续新建多个空 文件夹。
自动文件名勾选框：自动地在上一文件名后面添加数字“001”或“01”。若原 文件名后面的一位或几位已经是数字，则将此数字加 1 作为新的文件名。选择了该
服务电话：027—82883986
-5-
电子邮箱：8799065@
武汉龙昊科技发展有限公司
网址：
项后，仍然可以进入新建文件框来重新输入文件名。如果你的文件名字符串中的后 几位是每次加 1 的数字，则可以勾选此框。
屏的亮度运行。 仪器的功耗主要取决于屏幕的亮度。为增加一次充电的使用时间，如果
不是有较强的直射光，尽量避免使用较高的设定值，或避免长时间使用较高 的亮度。在室内使用时，10 级的亮度已足够。
触发电平选择框 A/D 转换启动后，当数据达到某一阈值时，仪器开始将数据记录下来并显示到屏
幕上，该阈值与 A/D 转换满量程的比值就是触发电平。该值过小，还没有敲击，受 到某种扰动，曲线就显示到屏幕上去了。该值过大，需要较大的敲击力。在不至于 受到扰动的情况下，选用较低的触发电平。
武汉龙昊科技发展有限公司
网址：
LHMG 系列锚杆（索）无损检测仪 用户手册
仪器概述
“LHMG 系列锚杆锚索无损检测仪”是在 C 型 D 型的基础上集成了智能多频段滤 波功能，提高了检测精度和分析精度。增加了智能反射点读取和批量分析功能；仪 器采用弹性波无损检测技术，是锚杆长度及锚固质量检测的专用仪器，可以检测锚 杆长度、灌浆饱满度、锚固质量、缺陷大小及位置等等；分析软件精简大方，全智 能化建立锚杆锚固模型及各种分析参数数据，用户只需直接生成报告即可，实现了 传统人工分析功能的全智能化，取消了麻烦的滤波、积分、微分、频谱、小波等分 析过程；
锚杆直径输入框 外露长度输入框
正确输入设计锚杆的直径和外露长度参数，有助于提高采集精度，而且在制作 报表是也会用到这两个参数。
当前文件夹选择框 进入文件夹框后，可以选择已有的文件夹，旋转选择，按下选中并退出，此时，
框所显示的文件夹就是当前文件夹。在文件夹框的旁边，有一个数值框，用来显示 文件夹中文件的数量。一个文件夹最大的文件数是 127。大于此数应建立新的文件夹。 进入采集面板后，会显示上一次所使用的文件夹和该文件夹中文件的数量，如果这 就是你要的文件夹，就可以不改动了。
后面的三角形下拉菜单上。按下旋钮，即可对波速进行设置。设置时，包括小数点 共有 7 位可以输入，这类输入是在原有基础上的修改输入，如果有相同的位，只需 要修改不同的位即可。每修改一位则需要按下旋按钮，闪动光标自动跳转下一位。 依次修改直到完全修改完毕。轻微旋转旋按钮，使手型光标停在波速输入框后面的 三角形下拉菜单上，即可退出此次修改。
第一章 仪器使用方法
1. 开机画面
打开仪器开关，即进入开机画面。此时按下光电旋钮，进入到仪器主菜单面板。 开机画面的右上角，有一个动态显示电池容量的图标，电池容量充足时为全绿 填充，当绿色所剩很少时，则说明此时电源电量不足。那么，就需要考虑给电池充 电了。在主菜单和每一个操作面板，都有相同的电池容量显示图标。
如果在设置面板上勾选了修改输入选项，进入新建文件框时会以红色显示当前 文件夹中最后一个文件名，供修改使用，这样，文件名中相同的字符就可以不用再 次输入。
如果在设置面板上没有勾选修改输入选项，或者文件夹内还没有文件，则进入 新建文件框时，输入框是空的，每一位都需要你的输入。
新建的文件只有在保存了曲线数据之后才会生效。如果新建文件后没有 保存曲线数据，退出采集面板后，该文件就不存在了。新建文件可以在采集 操作之前，也可以在采集操作完成之后。如果在按下“保存”按钮时，还没有新建 文件，则会自动弹出新建对话框。
当采集面板上的“单位”选择的是时间单位“ms”时，则和波速的设置没有关 系。此节将在后面采集设置是会讲到。
右指针首次出现位置 采集面板和回放面板有双指针操作，按下指针按钮，高亮的曲线窗口就会出现
指针，左指针定为从位置 0 出现，为了减少指针移动的距离，右指针首次出现的位 置在这里设定。可选的位置有全长的 1/8、1/4、3/8、1/2、5/8、3/4、7/8 和 1。分 别表示右指针出现在设计杆长的 1/8、1/4、3/8、1/2、5/8、7/8 和 1 处。这里就可 以根据当前批量测量的锚杆长度和使用的采样间隔时间，经过实际测试后来确定一 个恰当的位置。如果选择“设计点”，则右指针将会出现在设计的长度处。使得后面 在分析过程中尤为方便，因此，在设置过程中，我们一般会选择“设计点”.。
பைடு நூலகம்
服务电话：027—82883986
-6-
电子邮箱：8799065@
武汉龙昊科技发展有限公司
网址：
什么也不需改动，直接按下确认按钮即可返回采集面板的操作，此时新建的文件名 会显示在采集面板第一个曲线窗口右上角“当前文件：”的后面，表示新的文件名已 经建立，如果要保存采集的数据，就是保存在该文件中。如果想改动某一项，使用 指形鼠标移动到该项上面，按下按钮，进入修改即可。
服务电话：027—82883986
-4-
电子邮箱：8799065@
武汉龙昊科技发展有限公司
网址：
屏幕亮度选择框 液晶显示屏的亮度可以在 1～63 级之间调节，1 最弱，63 最亮。旋转旋钮到所
期望的数值后按下，即可退出，同时显示屏变更亮度到设定值。 开机时液晶显示屏的亮度是用户在仪器上设置的亮度。 电池容量不充足时，显示屏会出现闪动现象，此时需要充电或降低显示
服务电话：027—82883986
-1-
电子邮箱：8799065@
武汉龙昊科技发展有限公司
网址：
主要技术特性: ※ 显示屏尺寸(英寸)：8.0”，800×600； ※ 显示色彩：65K 色 真彩色 TFT HMI； ※ 视角(L/R/U/D)：70/70/50/65 ※ 显示比例：4:3； ※ 显示屏亮度 63 级可调； ※ 4.8V-12AH 动力电池； ※ 单片机核心处理器； ※ 编码旋按钮操作； ※ 4.8V 可充电动力电池供电； ※ 主机尺寸：240mm×200mm×80mm ※ A/D 采样精度 16 位，采样率 1000kHz（采样精度越低，检测精度越高，16 位 采样精度是 24 位采样精度的 1.5 倍）； ※ 最小采样间隔时间：0.98 微秒（采样间隔越短，测量的点数越多，即精度越 高）； ※ 采样点数：2000； ※ 同屏显示曲线条数：6 条； ※ 左、右指针数值显示； ※ 左、右指针可同步移动； ※ 反射端智能提取，四种模式，可快速、智能、精准的找到反射点； ※ 三种数值显示的单位选择：①长度单位 ②时间单位 ③速度单位； ※ 曲线回放； ※ 与 PC 机串口通讯； ※ 智能生成检测报告和打印； ※ 仪器时钟功能； ※ 全智能批量分析数据； ※ 单个文件自动分析； ※ 智能多频段滤波； ※ 密实度质量等级智能评定；
2. 主菜单面板
开机画面按下按钮后就进入主菜单面板。在该界面中共有 6 项菜单可供选择， 分别是“设置”、“采集”、“回放”、“联机”、“帮助”和“退出”。旋转旋钮在不同的 菜单之间选择，高亮的菜单为选中的菜单，在高亮菜单上按下按钮，即进入相应的 菜单面板。“退出”菜单是返回到开机画面。
3. 设置面板
新建对话框由 6 个输入框和“确认”、“取消”两个按钮组成，其中，“设计杆长”、 “锚杆直径”、“外露长度”和“当前文件夹”在对话框弹出时会显示上一次的输入， 新建文件夹在需要新建新的文件夹名时使用，如果在设置面板勾选了自动文件名选 项，在“新建文件”输入框中会自动显示一个文件名，如果你对此都表示认可，则
时间调整输入框 仪器自带时钟，用来自动记录每次采样的日期和时间，免去用户设定的麻烦。
如果仪器时间与标准时间产生差异，可在这里进行调整。
勾选选项框 有单选框和多选框两种。 文件名修改输入勾选框：保存采集的曲线数据前，要建立新的文件名。为减少
新建文件名的编辑输入操作，可以用上一文件名来修改。例如：欲将上一文件名 “W_001”改为“W_002”，只需将旋钮逆时针旋转一格，将光标移到最后一个字符下 面，按下按钮，再顺时针旋转一格即可。将此勾选框打勾，就可以实现该功能。一 般建议勾选此框。
