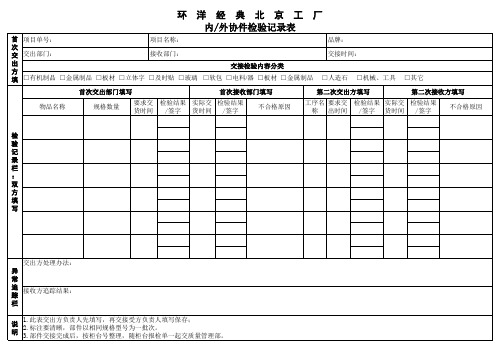

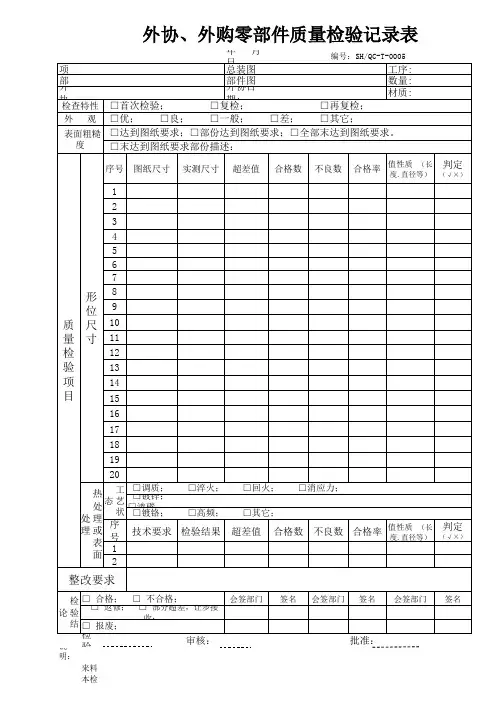

请检单-外购、外协件验收记录表
外购、外协件验收入库通知单（材）6-8-2
一
检
验
工装检具检查与验收标准
检具检查验收要求
检具概述 检具是冲压件单件、总成和焊接件等在线检测检验夹具的简称，与其它文件中提到的样架具有相同意义。检具是一种按需方特定要求专门制造的检测工具。检具的形面必须根据零件的CAD数据铣削加工，能体现零件的所有参数，对零件进行定性检测。对于零件上的某些极重要的功能性尺寸，还能利用检具进行数值检测。检具还应具有测量支架的功能，但是当检具在线检测功能与测量支架功能不能同时满足时，应首先满足检具的在线检测功能。 检具的设计、制造和验收应以产品图纸和主模型（或CAD数据）为基准。当零件无主模型（或CAD数据）时，应以产品图纸和经需方认可的样件作为依据。 检具类型： 1、单件检具：检查单一零件，如前地板检具。 2、总成检具（组合检具）：检查组焊、扣合后的部件，如车门总成检具。 3、开、封口部位检具：车体焊装后两个总成之间连接后的开封状态，如挡风玻璃用开口部检具，前罩总成与前罩铰链总成。 在正常使用频率和良好的保养维护情况下，应保证检具与其对应的压延模具和焊接夹具有相同的使用寿命。
检查设计应考虑事项： A.成品要求精度的部位及精度确认方法 B.精度要求的重要度及确认方法 C.成品在冲压加工时产生变形量考虑 D.使用上之考虑（方便、轻量化） E.整体结构坚实不变形
目录 检具概述 一．单件检具图样说明 (7) 1.检具基本图样 (7) 1.1基本图样 (7) 1.2使用目的 (7) 1.3使用材料 (7) 1.3.1轮廓表面 (7) 1.3.2检具骨架 (8) 1.3.3基准块 (8) 2.检具检查说明 (8) 2.1检具方向 (8) 2.2剪边线位置式样 (9) 2.3折边线 (9) 2.4一般孔 (10) 2.4.1园孔及椭圆孔 (10) 2.4.2形状孔 (12) 2.5翻边孔 (12) 2.6板件定位 (13) 2.6.1基准孔定位方式 (13) 2.6.2定位面 (15) 2.6.3定位孔检测孔销置入角度方式 (15)
外购外协件检验标准
1.主题内容与适用范围 本标准规定了本公司外购外协件的清单及其验收规则和检验标准。 本标准适用于计划采购的种类及作为外购外协产品入库检验的依据。 2.外购外协产品的分类 2.1外购外协产品分为A、B、C三类 2.1.1 A类产品包括：插头电源线（内部导线）、塑料、驱动、灯珠、板金件。 2.1.2 B类产品包括：外包装袋、纸板箱. 2.1.3 C类产品:除A、B类外的其它产品. 3插头电源线（内部导线） 3.1标识 3.1.1产地标志和电缆识别 电线上应有认证标志、产品型号规格、制造厂名等连续标志，标志可以是标志识别线或是制造厂名或商标的重复标志。 对于客户要求施加的标志应符合生产施工单要求。 标志可以用油墨印字或采用压印凸字在绝缘或护套上。 3.1.2标志耐擦性和清晰度以及芯线颜色的耐擦性 芯线颜色和油墨印刷标志要进行耐擦性试验，试验时，用浸过水的一团脱脂棉或一块棉布；轻轻擦拭10次后，字迹仍应清晰可辨；芯线颜色不可掉色。 3.1.3 检查方法：目测法、水棉布 3.2外观质量 外观应光洁、无油污、疙瘩、绞距形。 3.2.1 检查方法：目测法。 3.3结构和尺寸检查 3.3.1导体结构： 单根铜丝直径和导体根数：单根直径偏差范围、导体根数应符合本标准中表A-1和A-2中相应规定。
表A-2 UL软线的数据表 3.3.2多股导体必须绞合，其节距不作考核。 3.3.3线长：总长度必须控制在标准要求及客户要求长度的±1% 3.3.4检查方法：目测法、千分尺、圈尺 3.4电气强度 应能承受2000V/2mA/1min电压不击穿 3.4.1检查方法：耐压仪。 3.5验收规则： 检验项目、检验水平、接受质量限AQL见表1并按转移规则要求评分和转移。当发现不合格时，应按《不合格控制程序》执行。
外购(外协)件检验管理规范
1 目的 为了加强外购(外协)件质量检验，保证其满足规定的质量要求，特制定本规范。 2 范围 适用于本全公司所有配套件进厂检验。 3 职责 3.1 技术部负责制定并提供外购(外协)件技术要求、图纸等检验要求。 3.2 质管部检验员负责按要求对外购(外协)件进行检验。 3.3 采购部负责提供外购件的3C认证证书、检验(试验)报告、材质报告等资料。 3.4 采购员负责外购(外协)件的报检工作。 4 内容 4.1 采购员在物资进厂后及时填写《外购外协见报检单单》报检验员检验，由检验员检验后在《采购产品检验通知单》上填写检查结论。生产部仓库保管员在外购(外协)件入库时，需核对产品的数量及检验结论。 4.2 物资首次样品检验按《首次新供产品样件确认管理规定》进行，正常物资检验按相应物资检验指导书执行。指导书包括：《普通紧固件、标准件检验指导书》、《电气安装工序检验指导书》、《液压元件检验指导书》、《原材料检验指导书》、《油漆物料检验指导书》等。 4.3 外购件检验抽样的频率、检验项目按作业指导书规定执行。 4.4 外协件检验按技术部提供的有关图纸、技术要求进行检验，按20%进行抽样，并填写《零部件检验记录》，必要时进行全数检验 4.5 仓库保管员依据合格检验单，办理外购(外协)件入库手续 4.6 不合格的外购，外协件由检验员填写《质量信息反馈单》交采购部，由采购部按不 合格品处理程序处理
5 相关文件 ZL.JW-004 《首次新供产品样件确认管理规定》LBQE/BZ-001 《普通紧固件、标准件检验指导书》LBQE/AG-020 《电气安装工序检验指导书》LBQE/YY-003 《液压元件检验指导书》 LBQE/YL-004 《原材料检验指导书》 LBQE/YW-002 《油漆物料检验指导书》 6 质量记录 CG.JW-BD-001 《外购外协件报检单》 ZL.JW-BD-002 《质量信息反馈单》 ZL.JW-BD-003 《零(部)件检验记录》
检具设计及验收标准
1.0 目的 通过制订《检具(测量支架)技术要求》，使检具(或测量支架)在规划、设计与制造、验收与使用时，能够遵循统一的技术标准和评价指标。 2.0 范围 本技术要求适用于长春一汽富维江森自控汽车金属零部件有限公司。 3.0 责任 长春一汽富维江森自控汽车金属零部件有限公司负责本技术要求的编制、维护、升级及分发等工作。 各零件供应商负责本技术要求在检具(测量支架)规划、设计、制造、验收和使用过程中的贯彻和执行。 4.0 程序
检具(测量支架)认可流程
4.检具设计要求 4.1 设计概念 A.开始设计前，应召开一个设计概念的预备会议。 如是零部件供应商的检具，应参加的主要人员为：供应商检具工程师、检具设计及制造方的代表和FFJC的计量兼测试工程师 如果是给供给客户的总成检具，可以邀请：客户的产品工程师、客户的供应商管理工程师、客户代表或客户采购代表。 B.设计概念应包括详细的检具的草图和书面描述，以便能依此进行检具设计。设计概 念不必详细得如一个完成的设计，但应包括下列信息： 1.被测零件与检具基座的位置关系。最好使用装车位置，然而，其它位置可能 更适应被测零件/量具的使用（即第一使用位置），如果相对装车位置有偏 离，应以90°为增量进行偏转。 2.定位基准方案应与几何尺寸及公差图纸（GD&T）（行为公差）一致。 3.支撑被测零件的检具零件和装置。 4.建议的夹紧技术 5.用于检测下列特性的检具零件和装置： ?关键产品特性 ?特性线 ?功能孔 ?过去经常发生过程变差较大的区域 6.所用的材料应依据检具的使用和环境，以确保在零件现行生产有效期内的功 能性、重复性和再现性。 7.如适用，相配或邻近零件的轮廓外形或线条特性。
原材料、外购件、外协产品检验规范汇总
原材料、外购件、外协产品 质量检验规范 南京劲风机械有限公司
1 范围 本规范规定了原材料、外购件、外协件的验收的依据和方法，以保证产品质量符合标准、合同和技术协议的要求。 本规范适用于公司对采购的物资及外协产品的检验。 2 职责 2.1物资供应部对所采购物资的特性(技术要求)的完整性、符合性及质量证明书的完整、可靠性负责。 2.2质量管理部负责采购物资、外协产品的检验和记录的保存。 2.3 技术开发部负责编制采购物资的采购规范。 2.4工艺定额部负责编制外协件的技术协议。 2.5 生产运行部库房负责外购产品的储存管理。 3 原材料的检验 3.1 检查验收依据 a) 有关的国家标准； b) 产品专用标准、图纸； c) 订货合同或技术、工艺部门提供的有关采购规范或技术协议； 3.2 材料进厂验收 3.2.1 质量证明书的审查、确认 材料检验员在接受检验任务后应在两日内完成材料质量证明书的核实工作。核实内容如下： a) 核实供货方应在公司合格供方名单内，材料质量证明书印章与其单位名称一致，且印章应清晰。原材料质量证明书所列项目和数据必须符合相应标准、技术协议及合同的要求； b) 核实原材料质量证明书原则上应是原件，当供方只能提供复印件时，必须加盖供方红色印章，供方经办人姓名、日期，且复印件上原钢厂的质量专用章应清晰可辩、不得有涂改，否则为质证书不合格； c) 根据3.3的规定，确定复验项目和取样数量，并及时开出《取样通知单》，以便取样。 3.2.2 编写材料检验号 材料检验员对材料质量证明书审查合格后，按材料炉批号编制材料检验号填写在质量证明书上。 3.2.3 实物验收 材料检查员应在材料到货后两日内完成以下工作：
外购外协件检验规程(讨论)
外购外协件检验规程 1、目的 为了加强对外协外购件的质量控制,加快产品的生产周期,确保出厂产品质量. 2、适用范围 本规程适用于本公司采购的零部件和外协加工件的检验。 3、职责 3.1质量控制部外检科负责制定产品检验规程编制、外购、外协件的检验验收. 3.2质量控制部外检科负责外购外协件检验记录的填写、数据的统计，产品状态的标识检验。 3.3质量控制部负责本公司产品监视和测量的归口管理。 3.4质量控制部负责产品监视和测量过程中，产品的进厂检验和试验，通过质量记录、标签、区域等方法对产品的检验和试验状态进行标识管理； 3.5采购部负责编制采购计划签订采购合同。负责对供应商、供应比例及采购价格等数据的维护、外购外协件的采购及采购过程中各种质量问题的协调。 3.6生产技术部负责提供各种产品的图纸和相关技术服务。负责制定产品监视和测量工程规范等技术标准。 3.7物管部负责产品外包装规格、产品的数量、物资及成品的标识、贮存和保护，入库、出库控制。 4、控制要求 4.1采购部向质量控制部提供产品到货时间、数量、规格等信息。 4.2采购部填写《产品质量申检单》，并提供供应商的《尺寸检验报告》和《性能测试报告》以及材质单和合格证交质量外检科作为进货验收的送检手续。
4.3 负责质量检验人员都必须按有关技术文件规定，对外协外购件的性能、规格尺寸、外观和缺陷等进行检验，并做好外协外购件检验的原始记录，明确判断产品“合格”“不合格”。经检验人员检验合格及签字后的外协外购件方可办理入库手续。 4.4进货检验过程中出现的问题应该及时沟通协调，对于外观、内在有质量缺陷、尺寸的超差等有可能会影响产品使用要求的产品应该进行评审，按照评审结果对产品做有效的处理。 4.5检验发现质量证书有问题时不进行检验，直接退货。对于外协加工的半成品如:轮毂，底板等产品；要在工件上打印厂商标识,加强追溯性。公司的外协外购件、外协加工件及外购部件等，经检验确属不合格的，应由检验人员填写相应的不合格品评审表或退货单（写清楚退货原因）反馈给生产采购部门进行相应的处理，凡物料进入公司后（一个工作日内）应及时检验，以便生产采购部门将不合格的物料、零配件及时调换或向外协、外购单位要求退货，同时填写《不合格品评审表》或《报废（拒收）通知单》，存档备查。 4.6外检员根据检验和试验结果判定是否符合我公司的质量要求，验收结果以检验通知单的形式通知采购部，合格由物管部入库，不合格按《不合格控制程序》执行。 4.7合格与不合格的标识分为“区域”标识和“产品”标识两种； 4.7.1区域标识主要有“待检区”、“合格品区”、“不合格品区”及“待处理品区”。 4.7.2产品标识主要有“合格品”、“不合格品”和“待处理品”。 4.8外协件工废，料废的处理 4.8.1外协加工过程中出现的料废，不准许进入下序加工必须经检验确认，属料废的退入料废库。 4.8.2外协加工过程中出现的工废，按照相关规定及时进行处理。 4.9抽检项目应符合产品图纸、技术标准和《检验规程》等的要求。对于不符合要求的经技术评审后，按照评审结果进行处理。 4.10对于生产急需使用的外协外购件，可由生产部门填写相应的《紧急（例外）放行申请单》，并经相关部门领导批准后放行。放行的同时应按规定的要求
模具检具验收流程
1.目的： 规范模具、检具制造和试模，使其符合生产批量要求和保证试模交接按期有效进行，提高模具、检具交接合格率。 2.范围： 适合本公司内部制造的模具、检具等工装的验收工作。 3.职责： 3.1工装制造部：按照《项目里程碑》进度节点实施生产组织制造，并确认项目里程碑中的验收节点，同时将模具、检具、辅具等准备齐全到位。 3.2生产部：根据市场部项目负责人的验收信息，在5个工作日内准备完毕（设备、人员、材料、检验试验等条件），通知项目负责人组织验收，同时会签验收文件。 3.3市场部：项目负责人根据验收节点和生产部的通知，积极有效的组织验收，收集验收结论缺陷和整改项及时跟踪。 3.4质保部：质保部长（或指定人员）根据图纸检验产品的符合性，出具首件、首批检验报告（尺寸、外观、性能），根据产品图纸和检具设计图纸检验检具的符合性，出具检具检验报告，同时会签验收文件。 3.5工艺部：工艺部长（或指定人员）按照流程图、PFEMA、控制计划和验收文件对模具和试生产过程进行验收，出具验收结论和验收报告。 4.程序： 4.1工装制造部制造完毕，按照项目里程碑调试生产，填写《调试记录》和《模具档案》，调试合格后对里程碑节点进行确认。 4.2接收到市场部项目负责人的验收通知后，生产部应在5个工作日内安排模具等验收，使现场具备人机料法环等的验收条件。 4.3市场部根据工装制造部和生产部的准备信息，组织正式的厂内试生产验收工作。
4.4试生产的批量数量确定为300量份，生产过程应为连续的，不间断的。钢板类冲压件的拉延、整形序产生的拉裂等缺陷的不合格品率应小于6‰，铝板类的拉延、整形序产生的拉裂等缺陷的不合格品率应小于10‰，其他工序产生的不合格品数量钢板类应小于3‰，铝板类应小于4‰。 4.5验收过程中产生的不合格品率达到4.4部分的，工装制造部应在批量的N+3个月内给予充分解决，钢板类拉延、整形序应小于3‰，铝板类拉延整形序应小于5‰。 4.6厂内验收完毕后，针对验收整改项工装制造部应在2个工作周（或确定的整改期）内完成。 4.7厂内验收完毕，工艺部针对验收过程收集相关整改信息，出具验收整改报告。 4.8当验收通过时，工艺部负责验收文件归档，归档内容包括： 首件、首批检验报告、检具的检验报告、模具/检具验收标准表、模具档案（静检记录、调试记录、更改记录、模具图纸、备件明细），模具档案移交装备部存档。 5.相关资料： 《首件、首批检验报告》 《检具检验报告》 《验收标准表》 《模具档案》
外购外协件企业技术标准(可控硅)
Q/JS 深圳XX电子科技股份有限公司企业标准 Q/JS-BPB027.2012 可控硅 外购/外协件企业技术标准 2012年10月20日发布 2012年10月30日实施深圳XX电子科技股份有限公司部品工程部发布
目录 目录 (Ⅰ) 使用前言说明 (Ⅱ) 标准范围及引用 (Ⅲ) 1主体种类说明 (1) 2 使用环境要求 (1) 3 部品外观相关要求 (1) 4 包装、贮存要求 (1) 4.1包装 (1) 4.2 贮存 (1) 5 阻燃状况要求 (1) 6 部品检测仪器设备的要求 (1) 7 检验规则 (2) 7.1 适用规范 (2) 7.2 检验样品的抽取说明 (2) 7.3 检验结果的判定及处理 (2) 8 部品常规检验要求 (2) 8.1 部品尺寸检验 (2) 8.2 部品基本电性能检测 (2) 8.2.1 阴阳极击穿电压测试 (2) 8.2.2 阴阳极反向漏电流测试 (3) 8.3 可焊性检测 (3) 8.4 机械性检测 (3) 8.5 标示耐擦性检测 (3) 8.6 RoHS测试 (4) 8.6.1 欧盟ROHS指令限制物质以及含量 (4) 8.6.2 测试结果判定 (4) 9 可靠性实验 (4) 9.1 温度冲击 (4) 9.2 高温反偏实验 (5) 10 试产检测项目 (6)
标准使用前言说明 可控硅是我司电源产品主要的构成原器件，在电源电路起自动控制开关的作用！根据可控硅的承认书和《中华人民共和国标准化法》规定，特制订本企业标作为IQC部品来料检验及部品工程认定和组织生产销售的依据。 本标准的格式和结构安排符合GB/T 1.1-2000和GB/T 1.2-2002标准要求。 本标准由深圳市XX电子科技股份有限公司提出并负责解释。 本标准起草单位：深圳XX电子科技股份有限公司 本标准主要起草人：XX、XX、XXX。 本标准首次发布日期：2012年10月20日
外协加工件检验标准
外协加工件检验标准 一.目的及适用范围 规范外协加工结构件的检验标准，以使产品的工艺要求和一致性得到有效控制。本标准适用于公司结构件的检验，图纸和技术文件并同使用。当有冲突时，以图纸要求为准。 二.引用标准 1、依据中华人民共和国国家标准：GB/T706-2008《热轧型钢》。 2、依据中华人民共和国国家标准：GB/T709-2006《热轧钢板和钢带的尺寸、外形、重量及允许偏差》。 3、依据中华人民共和国国家标准：GB/T19804-2005《焊接结构的一般尺寸公差和行为公差》。 4、本标准的尺寸未注单位皆为mm，未注公差按国家标准IT13级执行 GB/T1800.3-1998 极限与配合标准公差和基本偏差数值表 GB/T1800.4 -1998 极限与配合标准公差等级和孔、轴的极限偏差表 GB/1804-2000 一般公差未注公差的线性和角度尺寸的公差 未注形位公差按GB/T1184 –1996 形状和位置公差未注公差值执行。 三.原材料检验标准 3.1金属材料 3.1.1钣材厚度及质量应符合国标，采用的钣材需出示性能测试报告及厂商证明。 3.1.2材料外观：平整无锈迹，无开裂与变形。 3.1.3 尺寸：按图纸或技术要求执行，本司未有的按现行国标执行。 3.1.4 成份：钣材金属成份与图纸要求一直，出示材质单。 3.2通用五金件、紧固件 3.2.1外观：表面无绣迹、无毛刺批锋，整批来料外观一致性良好。 3.2.2尺寸：按图纸与国标要求。 3.2.2性能：试装配与使用性能符合产品要求。
四．加工件检验标准 4.1 外观：加工件表面平整，加工处无毛刺，凸起，裂痕等。不允许有翘曲、变形、裂纹、划伤、碰伤、凹凸不平及表面粗糙度符合要求。 4.2 尺寸：尺寸按图纸要求检验，图中公差未标注部分按国标执行。 4.3螺纹、孔的检验：采用牙规、塞规检验或用螺钉检验，螺纹的底孔不大于标准底孔的0.1mm。 4.4方向：加工件成品方向必须符合图纸要求，若出现看图错误，按残次品处理。 五. 喷涂件检验标准 5.1 外观检验（检测方法：目测、手感） 5.1.1 颜色与样板相符合（正常视力在自然光或日光灯60w下观测无明显 色差），同批产品无色差（注：色差包括颜色和光泽度）； 5.1.2 涂层表面光滑、平整、均匀，表面不得有如下缺陷： a)不干返粘：表面干，实际未干透，表面有（或易产生）纹印，粘有织物 绒毛现象； b)流挂：表面有液体流淌状的突起，顶端呈圆珠状； c)颗粒：表面呈砂粒状，用手摸有阻滞感； d)桔皮：外观呈现如桔皮般凹凸不平，不规则波纹； e)漏底：表面透青，露出底材颜色； f)麻点：表面因收缩而呈现小孔（麻点），亦称针孔； g)发花：表面颜色深浅不一，呈花纹状； h)起皱：局部堆积凸起，呈皱纹状（皱纹粉除外）； i)夹杂：涂层中夹有杂物； j)机械损伤：外力所致的划伤、刮花、磨损、碰伤。 评价方法：正常视力在自然光或日光灯下距产品1M处观测。 判定：可见的缺陷为不可接收缺陷，该零部件或产品为不合格零部件或不合格产品。 八.装配通用检验标准
首末件检验规定
首末件检验规定 河南赛尔车轮有限公司 首末件检验程序 编制:技术部审核:王海成批准:庞海强文件编号:JS-Y-03 一、目的 为确保生产产品和过程特性与生产技术要求保持一致，并防止大量不良之发生，特制定本程序。 二、范围 凡制造部门生产产品首末件检验均遵照执行 三、职责 技术部编制产品首末件检验程序;质检部、生产车间共同完成首末件测量，做好记录，并负责标识和封存。 四、定义 1、首件是每个班次刚开始时或过程发生改变(如人员的变动、换料及换工装、机床的调整、工装刀具的调换修磨等)后加工的第一或前几件产品。对于大批量生产，“首件”是指一定数量的样品。 2、首件检验是对每个班次刚开始时或过程发生改变(如人员的变动、换料及换工装、机床的调整、工装刀具的调换修磨等)后加工的第一或前几件产品进行的检验。一般要检验连续生产的3-5件产品，合格后方可继续加工后续产品。 3、末件是在工人完成整个产品生产后随机抽查几件产品。 4、末件检验是在工人完成整个产品生产后进行末件封样与首件进行对比从而判断模具或工装完好。 五、程序
1、作业流程，见附件 2、首件产出后，操作工及时通知或告知专职检验员检验，以首末件检查表项目逐一检查，并记录签字，若检验员发现并判定不合格，须停机处理或更换模具时，则由检验员、车间共同决定，并记录于首末件检查表，经整改再依据首末件检验程序，进行复检。对检验合格的首件做标识即“首件”字样，具体可由质检部和车间共同确定认可的可追溯性标识。 3、末件产出后，操作工要对产品做“末件”标识，并送质检部由检验员检验，仍以首末件检查表项目逐一检查，并记录签字。 4、首件检查样品，须保留至末件检查合格以后，一起退回生产车间。 2011.7.16 首末件检验流程 生产 通知首末件检验 NO 检验整改 末件YES 首件YES NO 复检 入库继续生产
外协件检验流程
外协外购件检验流程 一、目的：为了对入厂外协外购件进行有效地质量控制，防止未经检验、未经验证合格的产品投入使用和装配生产，以确保入厂外协外购件能最大限度的满足公司产品的质量要求，特制定本规范。 二、适用范围：凡本公司外协外购件的一切成品及半成品。 三、职责分工： 1）采购部要求外协外购单位提供产品检验报告，并通知品质部对外协外购单位所送电镀零部件或材料进行检验。 2）品质部根据电镀零部件或材料检验标准进行入厂检验，并在《入库单》上签字确认。 3）对生产急需，稍有瑕疵争议的电镀零部件或材料，必须由公司总经理签字批准让步接收或者退货。 四、检验标准：由技术部和品质部共同商讨制定外协外购件图纸要求及检验指导书。 五、程序说明： 1）外协外购件到货后,采购部核对《采购订单》数量和《送货单》数量是否一致，并通知品质部进行质量检验； 2）品质部接到采购部通知后，根据图纸要求及检验指导书的内容对报检产品进行全检或抽检。 3）对检验后内容与结果如实填写《外协外购件检验记录表》，对需要装配的电镀零部件或材料须进行装配实验，并做记录。 4）对检验后产品合格的，在《入库单》上签字确认，并通知仓库办理数量核对及入库手续。 5）对生产急需，部分有瑕疵争议需做质量让步的，填写《质检处理单》，由生产经理审核，报总经理批准后，方可特许放行办理入库，但需在《入库单》上注明。 6）对超过规定比例不合格的或达到整批不合格的，直接由生产经理签字退货，并申报对外协外购件单位进行罚款；对于长期送货有质量问题的供应商，应建议采购部重新选择货源，并汇报上级领导审批。 7）未经品质部签字确认的外协外购件，仓库一律不得记帐入库，否则出现质量问题，仓库也应承担相应的责任。 8）电镀外协件入库后，由全检员对电镀产品进行全检，对检验不合格的记录数量，由采购部联系外协外购件单位要求退回。严重影响生产或者造成公司人力成本剧增的，外协外购单位应承担赔偿责任。 9）装配车间员工对所使用的电镀零部件或材料进行自检，合格的直接使用，不能确定的汇报车间主管，由车间主管判定，不合格的计数并联系品质部共同商讨让步使用还是退货，并由品质部做好详细记录向上级领导反馈。 10）对于明显的电镀零部件或材料存在质量问题，装配车间仍继续装配生产，出现的批量生产报
专用检具验收报告
检具验收相关要求 检具验收包括预验收和终验收，两次验收都要签认可报告，预验收只对检具精度进行确 认，终验收认可包括检具的结构及检测功能认可、检具的几何精度认可和检具的重复性精度 认可。供应商负责提供检具的几何精度报告和重复性报告。 一.检具重复性检查原则： 将一个零件在检具上放入且取出5次，每放零件一次，由工艺员根据以下标准最少选择 5个点进行测量 1.选取工艺卡上的部分点 2.根据检具工艺基准，位置公差只能为1mm（除公差更小的以外，即it≤1） 3.选取具有x、y、z三方向特性的表面点 4.分散在零件周围的点 5.与支撑及定位装置最远的测量区域 二. 重复性记录卡的编写 测量值由工艺员输入重复性文档中（str/emb使用的磁盘），通过它我们可以推算113b 卡上的重复性数值重复性合格标准回顾（使用一个标准） avec : ? :每个点测量值标准偏差；i :测量点；it :测量点公差带 ?i?it16 三.检具精度报告 1. 定位基准精度：每个定位支承块至少检测3个点，这些点的分布应具有代表性，每个 点的法向矢量偏差不大于0.1mm。定位孔孔位偏差不大于0.1mm（即位置度φ0.1）。 2. 检具的型面（包括检具上的型面检测样板）：每个点法向矢量偏差不大于0.15 3. 检具的轮廓：检具的轮廓公差依据所检零件轮廓公差的大小，应不大于0.20-0.25。 4. 销规销套的检测：包括导向部分和工作部分尺寸。每个定位销及检测销导向部分直径 公差按g6执行，工作部分尺寸相对于导向部分尺寸的同轴度及对称度不大于0.02。每个定 位销及检测销销套内径公差按h7执行。对于带有导向装置的销套，还要对导向装置的方向进 行检测。直径在6-10mm的孔h7公差为：0/+0.015；轴g6公差为：-0.005/-0.014。 5. 定位销定位部分尺寸为：孔的理论值-0.05 ±0.02；检测销检测部分尺寸为：孔理论 值-孔的下偏差-孔的位置度公差±0.02。 补充：检具的重复性：用1个标准样件按照相同的装夹顺序在检具上重复测量5次，将 x，y，z三个方向的有代表性的点数值填入专用的表格（由dpca提供）中，根据自动生成的 偏差值与it/16进行比较，如果所有点的偏差值≤it/16，则认为重复性精度（cmc）合格， 否则，则认为重复性精度（cmc）不合格。同时应提供重复性精度检测点位置附图篇三：检具 设计及验收标准 1.0 目的 通过制订《检具(测量支架)技术要求》，使检具(或测量支架)在规划、设计与制造、验收 与使用时，能够遵循统一的技术标准和评价指标。 2.0 范围 本技术要求适用于长春一汽富维江森自控汽车金属零部件有限公司。 3.0 责任 长春一汽富维江森自控汽车金属零部件有限公司负责本技术要求的编制、维护、升级及 分发等工作。 各零件供应商负责本技术要求在检具(测量支架)规划、设计、制造、验收和使用过程中
外购外协件检验规范标准
序言 此检验规范为本公司所有外购、外协零部件检验规范的汇编，依据有关的国际、国家和行业标准制定而成。此规范删除了老版本不适用的内容，纠正了老版本有误的内容，增加了老版本所不足的内容；完善了抽样标准；统一了格式，改变了装订方法，统一了缺陷分类的名称。 1、缺点分类说明： 1.1严重缺陷（致命CR）：单位产品的极重要的质量特性不符合规定，导致出现火灾、电击、人身伤害、尖锐噪音、污染环境、死机等危险或不良产生，此类缺陷归类为严重缺陷. 1.2一般缺陷(MA)：单位产品的重要质量特性不符合规定，导致产品某项使用性能受损或者丧失，或者招致产品使用不便，此类缺陷归类为一般缺陷。 1.3 轻微缺陷( MI)：单位产品的一般质量特性不符合规定，导致产品规格同原定规格稍有差异，但对于产品使用性能并无影响，此类缺陷归类为轻微缺陷。 2、因受本公司检验手段和检验设备的限制，特规定以下产品为免检产品：塑胶原粒、保险丝、绝缘漆、磷化药水、二甲苯、三氯甲烷、酒精等化学药品，乙炔、氧气等气体类，以及低值易耗品。以上的免检产品通过实际使用验证其质量的好
坏，对不符合使用要求的产品按不合格的外购外协件处理。 说明 检验程序： 1.1 根据来货数量，按GB/T 2828.1-2003单次抽样计划，一般检验水平Ⅱ， 严重缺陷(CR)：0/1；一般缺陷(MA)：0.65；轻微缺陷(MI)：2.5的标准 进行检验(有特别指出除外)，并根据包装的箱数或包数开平方抽取样本 数，依据检验规范和产品规格书来检查样本数，最后将结果记录于报表， 合格品入库，不合格品或经品保经理批准后作让步接受(特裁)处理，或 作退供应商处理。 2、外观检查环境： 2.1 视觉检定距离为12英寸，约30.5cm。 2.2 环境以自然光或一般荧光灯光度。 3、尺寸测量抽样标准： 3.1 按GB/T 2828.1-2003单次抽样计划，采用水平S-3，严重缺陷（CR）： 0/1；一般缺陷(MA）：0.65 轻微缺陷（MI）：2.5 的标准进行检验样本 数（有特别指出除外）。所有的弧形尺寸，可以不检查尺寸，但是要以 试装为准，接受以装机合格的形式判断是否可以接受。 4、特别测试项目抽样标准； 4.1 某些特别测试项目或者破坏性测试项目如：电压降测试、附着力测试、硬度测试、材 料阻燃测试、盐雾测试、跌落测试、干烧测试、电子板安全测试、实配试装及其它 破坏性实验，每批抽样2-5pcs进行测试； 4.2 拉力测试、插拔力测试、扭力测试、防锈测试、弹力测试每批抽样13pcs进行测试(有 特别指出除外)。
检具技术标准_完整版__1
二OO四年十月 目录 编制：审核：批准：
目录 2 一．检具概述 3 1、目的与简介 3 2、适用范围 3 二．检具承制商的责任 3 三．设计细节要求与标准 4 1、设计概念 4 2、设计要求 5 四．制造细节要求和标准 11 五．预验收的认可要求 15 1、生产完毕承制商认可要求 15 2、预验收要求 16 六．检具终验收要求 16 1、检具终验收要求 16 2、防锈、装运和保养要求 16 七．其他 16 附录 18
车身件专用检具技术规范 一、检具概述 1、目的与简介： 为达成冲压件检具形式、功能的统一；加强冲压件检具对现场质量控制的作用；加快冲压件检具的开发进度；降低冲压件检具的采购成本。特制定本技术规范。 定义：车身件专用检具是冲压件和焊接件等在线检测检验夹具的简称，检具是一种按特定要求专门制造的检测工具。本文以下简称检具。 汽车车身零件通常是冷轧钢板冲压而成，具有形状复杂，精度要求高，难以用常规量具测量等特点，因此检具的形面必须根据零件的CAD数据铣削加工，能体现零件的所有参数，对零件进行定性或定量的检测。 检具作用：前期产品调试、产品件质量控制、车身生产整个过程的质量控制等都发挥着重要的作用。检具主要对零件的型面、轮廓、孔位等要素进行检测；检具还应具有测量支架的功能，对特殊部位进行三坐标检测，但是当检具在线检测功能与测量支架功能不能同时满足时，应首先满足检具的在线检测功能。 检具承制商在对奇瑞零件的检具进行报价、设计和制造时，必须先依据本规范中的基本规定，未涉及部分使用供应商其自己的标准和要求。 2、适用范围 本规范为了获得PPAP检具的条件提供了一致性的技术条件，同时要求承制商将本规范应用于设计、制造、验收的全过程中。 二、检具承制商的责任 1、检具承制商必须在签订合同后两周内提供书面的供应商其自己的标准和要求，同时该文件必须经过奇瑞相关质量工程师的审核确认。 2、检具承制商对检具制造过程的所有要素负直接责任。另外，检具承制商必须保
外协件验收标准
外协件验收标准 本规范适用于本公司产品的所有外协外购配件。 一．检验依据各有关零件标准和技术条件中的有关质量检验项目。本检验规范所采用的抽样方案为正常检查一次抽样方案。 二．检验项目： 1 钣金件：无毛刺,形状规则, 无缺损，尺寸符合图纸要求 2 皮带检查： 2.1 外观检查：无毛刺、飞边,无缺损黑斑，表面光泽。 2.2 尺寸检查：将皮带裁开根据图纸的尺寸核对是否一致， 2.3 试装检查：每批需要抽样试装。 3 开关 3.1 外观检查要求装配完整，外观整洁，无缺损，壳体色泽均匀，标志齐全，结构牢固，型号，颜色应按照采购合同的要求。按GB2828-87 一般检查II，AQL=2.5 进行抽检。 3.2 内部结构检查每批拆开5 只开关，检查内部结构，检查两触点距离≥3mm。 3.3 阻燃性检查将拆开的开关外壳点火检查，离开明火后3S 仍然能燃烧的为不合格，S-1,AQL=1.5。 3.4 通断能力, 将开关装在机器上操作，开关50 次，不应出现机械或电器损坏。运转平稳。通断能力按GB2828-87 特殊检查S-1，AQL=1.5 进行抽检，调速功能按GB2828-87 特殊检查S-4，AQL=1.5
进行抽检。 3.5 冲击电流检查在进线螺钉与扳手、自锁按钮之间进行25A、历时3 秒。拆开结构，塑料件不得熔，开关耐压测试，不击穿，S-3，AQL=0。 3.6 供货厂应提供有效期内的试验报告和每批厂检合格证。 4 电缆线，插头。 4.1 外观检验表面光泽良好，无气泡、裂纹、缺料、肿胀等明显缺陷，电缆护套层与插头连接处结牢固，护套层不能折断。插销表面光滑、无毛刺及腐蚀痕迹，与插头成牢固的整体，插头表面应有电流、电压、认证等标志，电缆线表面应有型号、规格、生产厂名、认证标志等字样。按采购合同要求，检验方案按GB2828-87 特殊检查S-4，AQL=0。 4.2 插头检验检验是硬按不同客户的要求或图样进行，插头种类分别有1、CCC 插头2.、欧式插头(Y001.Y002 ……)3.美式插头4.日本插头 5.阿根廷插头 6.澳大利亚插头……,检验方案按GB2828-87 特殊检查S-3 进行。 4.3 电缆线，导线横截面积按外部印字或按生产任务单检验，按GB2828-87 特殊检查S-2，AQL=2.5 进行抽检。 4.4 电缆长度检查电缆长度按合同，按GB2828-87 特殊检查S-4，AQL=2.5 抽检。 4.5 耐压试验在插头体外表面的捏手处贴附金属箔，然后在插头插脚和金属箔之间施加4000V，泄漏电流5mA、3S 不击穿或表
压铸首末件及定时检验规范(含表格)
压铸首末件及定时检验规范 （ISO9001:2015） 1 范围 本文件规定了压铸工序上一班末件、本班首末件检验及定时检验方法。 本程序适用于压铸事业部首末件检验及定时检验的质量控制。 2 术语和定义 压铸首件：指每班开工、异常停机、人员变更、技术文件变更、技术方法变更、技术参数变更、换模、修模（含粑件）、换字头、换状态时，出现上述任一情况下开始生产后压铸工自检合格5～10件产品中抽取的样本。 压铸末件：压铸工每班下班时最后一件带浇口、集渣包、排气槽的尾件。 定时检验：在每小时的整点时刻对产品实施的质量检验的过程。 3 规范性引用文件 无 4 职责 4.1 压铸生产部负责首末件及定时检验的实施。 4.2 质量控制部门负责首末件及定时检验的实施情况的监督检查。 5 管理要求
5.1 压铸工序首末检验及定时检验 5.1.1 首末件检验及定时检验标准：压铸工对照“压铸首件送检通知单”项目、检验作业指导书、修模通知等技术标准中的所有项目采取目测的方式进行自检，压铸班长、巡检对照检验作业指导书、修模通知等技术标准中的所有项目采取目测的方式进行互检、专检。 5.1.2 上一班的末件检验：压铸工对上一班的末件进行自检，自检合格后放在指定工作台上，由压铸班长、巡检分别进行互检、专检。 5.1.3 本班首件检验 5.1.3.1 压铸工在开始生产压铸首件时，先去除首件浇冒口、飞皮，并对首件进行检验后，填写“压铸首件送检通知单”随首件交质量专检台，涉及换模、换字头、修模后的首件产品，压铸工应将修模前的样件和修模后的首件一同送质量专检台，并在“压铸首件送检检查记录”上登记。 5.1.3.2 压铸巡检按检验作业指导书、修模通知等要求对本班首件产品的尺寸及外观进行全面检查，涉及盖类字样位置检测的必须进行划线检查，并在“压铸首件送检检查记录”上进行记录。 5.1.3.3 有打磨要求的盖类产品在首件检验合格后，压铸巡检安排将上述产品交表面处理工序进行试打磨验证，表面处理工序应在30分钟内完成试打磨验证，打磨巡检确认效果并在“盖类产品打磨验证记录表”上记录。 5.1.3.4 现场工艺将首件产品交表面处理工序进行抛光验证，并在“压铸毛坯抛光验证登记记录表”上进行记录，打磨巡检确认效果。
夹具验收标准
一、凌云公司长春分分司新产品焊接夹具验收流程 二、焊接夹具制造完成后，由乙方提出申请，甲方派出技术人员到乙方的现场进行焊接夹具预 验收。 二、乙方必须提供以下记录，甲方才能进行预验收工作 1、焊接夹具零部件质量检验记录： 1）焊接工装外观质量检验。 1)尺寸精度检验。 2)焊接夹具材料及热处理检验。 3)表面粗糙度检验。 2、焊接夹具装配检验记录。 3、焊接夹具动态检验记录。 4、经过清点的焊接夹具清单。 5、焊接夹具与其对应的夹具仕样书的吻合情况自检清单。 乙方根据上述记录整理成焊接夹具自检报告提供给甲方。 三、焊接夹具的预验收 1、预验收依据： 1）乙方提供并由甲方确认的验收标准。 2）产品数模。 3）焊接夹具技术要求。 4）焊接夹具验收技术要求。 2、预验收程序： 1）焊接夹具动、静检验见后附表。 2）焊接夹具动、静检验合格后，在乙方场地进行试焊接，利用合格的冲压件，焊接成一台总成，如符检验精度标准，则视为焊接夹具预验收合格。 四、对焊接夹具预验收过程中存在的问题及应采取的措施，乙方必须记录并形成文件，且经双方签字确认。若没有形成文件，甲方视为夹具没有经过本次的预验收。 五、包装运输 1、焊接夹具在乙方工厂预验收合格后包装发运，包装箱内附包装清单一份。同时发运焊接夹具设计图纸资料。 2、焊接夹具应进行防水、防锈处理，焊接夹具应装箱，以防止在运输过程中磕碰。 六：焊接夹具在甲方验收时，乙方必须派出技术人员和调整工人到甲方现场进行调试，甲方技术人员配合，在甲方的验收为焊接夹具的最终验收。 七：乙方调试焊接夹具的时间不能影响合同总体进度。 八、焊接夹具的终验收 1、终验收的前提是焊接夹具符合《XXX技术要求》。 2、乙方在甲方场地进行焊接夹具的安装、调试并进行焊接。 3、乙方提供了完整的、符合要求的焊接夹具技术资料。 4、能连续稳定地生产出20台合格的总成，则焊接夹具终验收合格。 九、本附件与合同具有同等法律效力。 十、本附件未尽事宜，双方通过协商解决。 甲方代表签字：乙方代表签字： 年月日年月日 附表：
外协、外购件入厂检验规范
外协、外购件入厂检验规范 编号：YXNY-SQ-QCI-04-2012（1.1）保存期3年一．范围 本规范适用于******有限公司生产所涉及的钣焊件、铸造件、机加工件及企业自行提供图样，技术要求的标准件等外协产品的检验。 二．目的 为了对入厂外协件进行有效地质量控制，防止未经检验、未经验证合格的产品投入使用和加工，以确保入厂外协、外购件能最大限度的满足公司产品的质量要求，特别制定本规范。 三．检验规则 物品进厂检验是产品生产过程中的重要工序之一，各有关人员必须高度重视并严格把关，凡未经进厂质量检验或进厂质量检验不合格的外购产品一律不得入库，更不能擅自使用。 3.1外协、外购件入厂检验说明 3.1.1 物品进厂检验的依据依照外协、外购物品的技术标准（由技术部负责提供）、工艺文件等相关资料。 3.1.2 外协、外购产品由供应商提供产品合格证、检验单、质量保证书等技术要求、质量应具备的文件。 3.1.3 没有质量证明文件的外协、外购产品，采购部门必须与技术、
品质等有关部门进行协商，在取得相应的质量文件后才能交检，否则不予检验。 3.1.4 对产品品质性能及使用安全性将产生较大影响的入厂检验外协件：机体、扭力臂、行星架、行星轴、扭力臂销轴，进行全检。 3.1.5 首次签订合同意向的供方生产的外协、外购件进行全检。 3.1.6 技术质量部门应做好质量检验记录，并将各种质量合格资料收存归档，保证其完整性，可追溯性和检索性。 3.2 外协、外购件入厂检验程序 ·外协件入场后，由采购部门人员填写《报检单》（一式三份）向技术质量部检验人员进行报检，报检单上应注明产品名称、图号、数量、生产厂家等。 ·报检时，由采购部门将质量证明书及技术要求的相关的材质、热处理硬度等报告提交检验人员审核。 ·凡没有生产厂家检验合格证明书及有关质量凭证的产品、标识不符的产品、质量证明书及其他质量凭证不合格的产品检验员不予受理，由采购部门负责退货。若有特殊情况，应由采购部提出书面申请，报管理者批准后，方可进厂检验。 ·原始凭证审核合格后或办理必要的审批手续后，检验人员应立即按照“外协、外购件进厂检验说明、要求”并依据本公司产品设计样图、工艺文件、技术标准或技术条件及合同规定进行检验，采购部应予以配合。检验人员做好检验记录。 ·检验结束后，检验人员应在报检单上签署检验结果，并由采购部及
大众汽车标准 大众检具设计要求
检具技术要求
目录 1. 目的 (3) 2. 适用范围 (3) 3. 责任 (3) 4. 规定 (3) 4.1 检具（测量支架）的概述 (3) 4.2 检具设计与4.3 检具 (4) (12) 5. 存档 (13) 6. 评审与更改 (14) 7. 分发 (14) 8. 附件清单 (14) (15) 附件一：关于检具定位销 1. 检具定位销概述 (15) 2. 定位销 A1的结构形式 (16) 3. 定位销 A2的结构形式 (19) 4 . 零件检查销的结构 (23) 5. 轴套结构图示介绍 (26) 附件二:检具(测量支架)认可流程 (28) 附件三: 检具(测量支架)设计认可报 (29) 附件四:检具（测量支架） (30)
1. 目的 通过《检具(测量支架)技术要求》，使检具(测量支架)在规划、设计与、验收与使用时，能够遵循统一的技术标准 2．适用范围 。 本技术要求适用于车身检具及对零件型面尺寸或装配尺寸与车身坐标系统有关联的内外饰件的检具。 3. 责任 ***负责本技术要求的编、维护、升级及分发等工作。 ***零件供应商负责本技术要求在检具(测量支架)规划、设计、、验收 中的贯彻。 4. 规定 4.1 检具（测量支架）的概述 4.1.1检具（测量支架）的定义 检具是一种用来测量。 在零件生产现场, 通过检具实现对零件的在线检测,为此需要将零件准确地安装于检具上, 然后通过目测,或测量表,或卡尺对零件型面, ,也可以借 对零件上不同性质的孔及零件与零件之间的联接位置进行目检，从而保证在试生产及起步生产时实现零件质量状态的快速判断。在此情况下，通过目检或测量可以判断: 零件轮廓 大小CAD/CAM直接。 对于零件上的某些极其重要的，还能利用检具进行数值检测。通常不能借检具直接获得零件基于车身坐标系统精确的坐标值, 而是将零件置于检具上通过三坐标测 量机测量方才获得。现代检具的结构在设计时同时考虑其可以作为测量支架使用。但是当检具的在线检查，应首先满足检具的在线检查。 测量支架是用三坐标测量机测量零件时的一种辅，其所有的支撑面（点）,定位基准面（点）均必须根据零件的CAD数据铣，有些特殊零件的测量支架还应具有部分 检具的4.1.2检具借。 CAD数据来合理地测量零件的所有数据， 。 4.1.3 在正常的使用频率，应保证检具件生产。
