小型水电站计算机监控现状

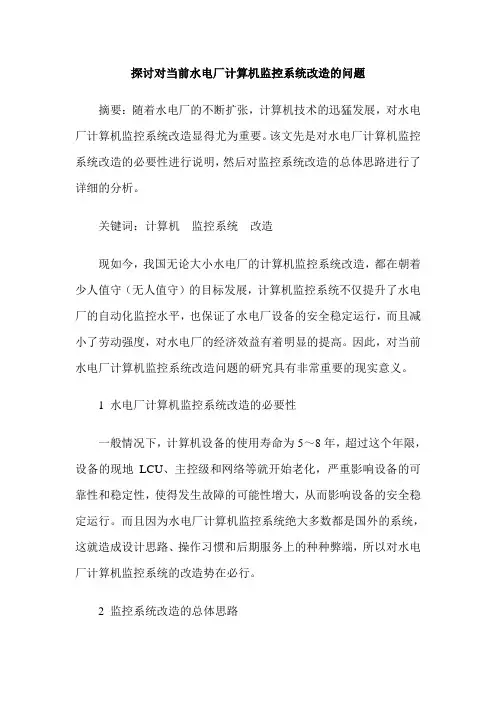

探讨对当前水电厂计算机监控系统改造的问题
探讨对当前水电厂计算机监控系统改造的问题摘要:随着水电厂的不断扩张,计算机技术的迅猛发展,对水电厂计算机监控系统改造显得尤为重要。
该文先是对水电厂计算机监控系统改造的必要性进行说明,然后对监控系统改造的总体思路进行了详细的分析。
关键词:计算机监控系统改造现如今,我国无论大小水电厂的计算机监控系统改造,都在朝着少人值守(无人值守)的目标发展,计算机监控系统不仅提升了水电厂的自动化监控水平,也保证了水电厂设备的安全稳定运行,而且减小了劳动强度,对水电厂的经济效益有着明显的提高。
因此,对当前水电厂计算机监控系统改造问题的研究具有非常重要的现实意义。
1 水电厂计算机监控系统改造的必要性一般情况下,计算机设备的使用寿命为5~8年,超过这个年限,设备的现地LCU、主控级和网络等就开始老化,严重影响设备的可靠性和稳定性,使得发生故障的可能性增大,从而影响设备的安全稳定运行。
而且因为水电厂计算机监控系统绝大多数都是国外的系统,这就造成设计思路、操作习惯和后期服务上的种种弊端,所以对水电厂计算机监控系统的改造势在必行。
2 监控系统改造的总体思路2.1 监控系统改造后应具备的功能(1)数据采集及处理。
系统自动定时对重要设备的运行参数与运行状态进行采集,并且做相应的预处理,然后实时存入数据库,完成计算机监控系统的各种控制计算、画面显示和制表打印等。
对于现地的各种数据,完成各自的LCU采集过程。
(2)设备运行指导与管理。
改造后的监控系统能够实现如下几点:一是能够对运行时间、停机时间、停运时间、机组工况转换次数、事故动作次数、被控设备动作次数和峰谷负荷时的发电量分别进行自动统计;二是能够实现历史数据库的存储;三是对事故进行指导并处理,防止误操作现象。
(3)调节与控制。
系统能够实现自动电压控制、自动发电控制和一般的调节与控制,如机组的同期操作、机组开/停机的顺序控制、给定值控制、油/气/水系统的自动控制和点设备控制等;调节与控制隔离开关、断路器和接地刀闸;调节与控制集控及其配电的相关设备、溢洪闸门;控制并操作水电厂的用电设备等。
水电站计算机监控系统的设计及应用
水电站计算机监控系统的设计及应用摘要:根据当前的水电站计算机监控发展情况,通过计算机网络技术,利用自动的电压控制程序,合理分配各机组功率,实现系统的调度来提高水电站的自动化水平。
同时,使用计算机监控系统可以降低运行控制人员的劳动量和水电站的运行费用。
随着无人值班的普及,对于水电站计算机监控系统有了更高的要求。
因此,智能化水电站将在以后的水电站自动化发展中成为趋势。
关键词:计算机监控系统;现地控制单元;厂站控制层1.国内外水电站计算机监控系统的现状目前在国外水电站计算机监控系统中有两种监控模式:“集成型”和“专用型”。
两种模式各具有优缺点,“集成型”是一种开放的通用模式,其优点是以可编程控制器(PLC)为核心,通过励磁机、调速器、保护装置等设备的上传数据来实现监控,从而具有灵活的结构,通用性强,但同时也形成了其缺陷,就是设备冗杂,功能分散。
它已普遍使用于发达国家,而且具有比较成熟的技术;“专用型”相对于“集成型”系统简洁,功能相对集中,但是设备进口的价格比较高。
2.某水电站计算机监控系统的设计下文将以某水电站计算机监控系统项目为背景,介绍该水电站计算机监控系统的设计、选型、功能和应用。
2.1水电站概况该水电站位于江西干流,浔江末端的长洲岛河段。
本工程为江西下游河段广西境内的一个梯级电站。
电站分为内江厂房和外江厂房,共装机15台单机容量42MW的灯泡贯流式水轮发电机。
发电机母线是扩大单元接线,每3台发电机经1台变压器升压后接入开关站,内江中控室控制全厂15台机组及内外江所有附属设备,内外江距离4km,使用24芯单模光缆连接。
2.2水电站的中体计算机监控系统设计水电站监控系统分为两个部分,即外江计算机监控系统和内江计算机监控系统,两者既可以单独运行也可以联合运行。
内外江上位机均采用南京南瑞集团公司的NC 2000监控系统软件。
在整个电站建成后运行人员平时将在内江厂房中的中控室对电站的所有设备进行监控。
水电站计算机监控系统终
随着技术的发展,计算机监控系 统在水电站中得到了广泛应用, 为水电站的现代化管理提供了有 力支持。
目的和意义
01
提高水电站的运行效率和稳定性
计算机监控系统可以对水电站的运行状态进行实时监测和调控,及时发
现并解决潜在问题,提高水电站的运行效率和稳定性。
02
保障人员安全和环境安全
计算机监控系统可以实时监测水电站的各种安全参数,如水位、流量、
深入研究监控系统在水电站中 的实际应用效果和改进方案, 提高系统的实用性和可靠性。
探索新的技术和方法,提高监 控系统的数据处理和分析能力 ,为水电站的运营和管理提供 更加全面和深入的支持。
THANKS
感谢观看
优化了监控系统的数据采集、处理和存储功能,提高了 数据准确性和可靠性。
实现了远程监控和智能分析,为水电站的运营和管理提 供了更加便捷和高效的支持。
对未来研究的展望
进一步研究和开发更加智能化 的监控系统,提高水电站的自
动化和智能化水平。
加强监控系统与其他系统的集 成和数据共享,提高水电站的
综合管理和运营效率。
提供水电站运行管理的辅助功能,如 设备维护管理、安全管理、报表生成 等。
监控与控制子系统
负责对水电站各设备的运行状态进行 实时监控,并根据需要发出控制指令, 实现设备的远程控制。
系统功能
01
02
03
数据采集与处理
实时采集水电站各设备的 运行数据,并进行处理、 分析和存储,为监控系统 提供数据支持。
可扩展性
硬件架构应具备可扩展性, 以适应未来功能增加和规 模扩大的需求。
传感器与执行器
传感器类型
包括水位、流量、压力、温度等传感器,用于监测水电站运行状 态和参数。
水电厂计算机监控系统网络安全现状及改进措施
水电厂计算机监控系统网络安全现状及改进措施发布时间:2023-01-15T04:45:59.324Z 来源:《当代电力文化》2022年第15期作者:彭纬伟[导读] 在信息化时代背景下,计算机监控系统在我国各领域内的应用越发广泛。
彭纬伟南方电网调峰调频发电有限公司检修试验分公司广东广州 510000摘要:在信息化时代背景下,计算机监控系统在我国各领域内的应用越发广泛。
在水电厂中,计算机监控系统将计算机与网络云平台技术、电气设备及其自动化技术和数字电子技术有效整合,发挥其精准性和高效性的特点,对水电厂的发展起到了积极促进的作用。
现阶段,我国水电厂中计算机监控系统的通讯方式已较为成熟,但仍存在一些技术难点无法攻破。
因此,本文将对此着重进行研究,以保证我国计算机监控系统的长远发展。
关键词:水电厂;计算机监控系统;通讯方式在水厂的生产过程中,将采集到的数据通过通讯方式传送给计算机系统的核心处理机,分析处理后再由计算机系统发送指令给相应设备进行控制。
在此基础上,水力发电厂的各种设备要与计算机监控系统紧密配合,充分发挥监控设备的作用,必须对通讯设备进行系统化的优化,才能保证通讯通道的快速畅通。
目前我国水厂计算机监控系统所采用的通讯手段与以往相比,有了很大的进步,无论是种类还是速度都有了很大的提高,但与欧美发达国家相比仍然存在较大的差距。
为此,本文主要讨论了计算机监控系统中的几种通讯方式。
一、水电厂计算机监控系统CAN现场总线的总线结构,在实时性要求方面,一般采用多主竞争模式,实现了多个节点之间的自由通讯。
在通讯介质中采用双绞线、光纤,可在相应的组网线型结构中实现信息的无主次传输。
此外,这种支持不仅能形成规模庞大的通讯网络规模,又能实现科学灵活的组网方式,对于CAN的现场总线的结构设计和通讯介质的使用都具有极其良好的效果。
以太网可以说是因特网上各设备与局域网之间最通用的协议标准,其信息数据传输速度可达到100Mbps。
浅析小水电计算机监控系统运行与维护
浅析小水电计算机监控系统运行与维护随着计算机监控系统的广泛应用与快速发展,一些小水电也进行了计算机监控系统技术改造,不仅提高了小水电的自动化水平,而且提高了小水电的可靠性,安全性和经济效益。
本文分析了新旧监控系统的特点,并对运行和维护中需要特别注意的事项进行了总结分析。
标签:小水电计算机监控运行维护1 概述我国水资源十分丰富,近几十年水电事业飞速发展,特别是改革开放以来,在广大农村地区和偏远山区,建设了大量小型水电站,不仅促进了工农业的快速发展,还解决了3亿无电人口的用电问题。
但是,建于上个世纪的小水电由于当时经济、技术条件的限制,控制方式落后,普遍自动化程度低,供电质量得不到保证。
随着微型计算机系统的发展,以微型计算机、单片机、可编程控制器(PLC)和其他附属设备组成的微机监控保护系统,被广泛用于小水电的技术改造,不仅提高了小水电的自动化程度,而且提高了小水电的综合效益。
但是,由于小水电一般地处农村地区和偏远山区,运行人员和检修人员文化程度相对较低,运行维护方法相对落后,管理相对简单,信息闭塞,运行检修人员长期未接受新信息新技术,因此,本文从新旧监控系统的特点出发,对微机监控系统的运行和维护中需要特别注意的事项进行了分析。
2 新旧监控系统的特点分析2.1 设备构成不同2.1.1 旧监控系统由继电器、晶体管集成电路及仪表构成,主要采用硬件回路构成小水电控制保护系统。
2.1.2 新监控系统由微型计算机、单片机、可编程控制器(PLC)和自动化元件构成,主要采用了硬件和软件相结合的技术,完成小水电的自动控制、调节、测量、保护、参数记录等功能。
2.2 系统故障率不同2.2.1 旧监控系统全部由硬件构成,不同的控制对象就有不同的控制系统,因而采用了大量继电器等元器件,存在元器件性能的一致性、老化等问题,而且模拟电路部分随着控制系统使用时间的推移,存在工作点漂移和温度漂移等问题,所以整个系统或系统局部发生故障的几率高。

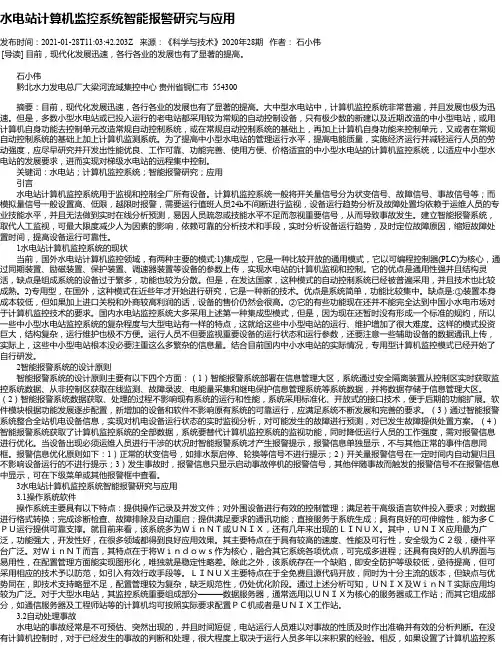

水电站计算机监控系统智能报警研究与应用
水电站计算机监控系统智能报警研究与应用发布时间:2021-01-28T11:03:42.203Z 来源:《科学与技术》2020年28期作者:石小伟[导读] 目前,现代化发展迅速,各行各业的发展也有了显著的提高。
石小伟黔北水力发电总厂大梁河流域集控中心贵州省铜仁市 554300摘要:目前,现代化发展迅速,各行各业的发展也有了显著的提高。
大中型水电站中,计算机监控系统非常普遍,并且发展也极为迅速。
但是,多数小型水电站或已投入运行的老电站都采用较为常规的自动控制设备,只有极少数的新建以及近期改造的中小型电站,或用计算机自身功能去控制单元改造常规自动控制系统,或在常规自动控制系统的基础上,再加上计算机自身功能来控制单元,又或者在常规自动控制系统的基础上加上计算机监测系统。
为了提高中小型水电站的管理运行水平,提高电能质量,实施经济运行并减轻运行人员的劳动强度,应尽早研究并幵发出性能优良、工作可靠、功能完善、使用方便、价格适宜的中小型水电站的计算机监控系统,以适应中小型水电站的发展要求,进而实现对梯级水电站的远程集中控制。
关键词:水电站;计算机监控系统;智能报警研究;应用引言水电站计算机监控系统用于监视和控制全厂所有设备。
计算机监控系统一般将开关量信号分为状变信号、故障信号、事故信号等;而模拟量信号一般设置高、低限,越限时报警,需要运行值班人员24h不间断进行监视,设备运行趋势分析及故障处置均依赖于运维人员的专业技能水平,并且无法做到实时在线分析预测,易因人员疏忽或技能水平不足而忽视重要信号,从而导致事故发生。
建立智能报警系统,取代人工监视,可最大限度减少人为因素的影响,依赖可靠的分析技术和手段,实时分析设备运行趋势,及时定位故障原因,缩短故障处置时间,提高设备运行可靠性。
1水电站计算机监控系统的现状当前,国外水电站计算机监控领域,有两种主要的模式:1)集成型,它是一种比较开放的通用模式,它以可编程控制器(PLC)为核心,通过同期装置、励磁装置、保护装置、调速器装置等设备的参数上传,实现水电站的计算机监视和控制。
智能化水电厂计算机监控系统的发展分析
的监控系统对智能化的水电厂实现发挥重要作用,为了促进水 电厂具有良好的智能化效果,就需要对计算机的监控系统不断 研究,实现对此系统功能和技术的改进,从而更好促进水电厂 智能化的实现。
2.2 系统的智能化 在此监控系统中,对计算机的数据库技术和信息推理的 技术等实现了运用,借助知识库和专家系统,有效促进监控系 统人工智能功能的赋予。正是因为人工智能相关技术的运用, 有效促进系统的智能化发展,其也是此技术发展中需要重点研
究的内容。系统的智能化主要体现在管理计算和事故的处理方 面,其中在管理计算中,借助人工智能的功能,通过数学模型 建立与计算,能够对水电厂最优的运行工况和控制方案等实施 合理选取;后在对运行的各类指标掌握基础上对它们实施计算, 这样就能够智能实现对水电厂的运行管理有效优化的目的。在事 故的处理中,借助人工智能的功能,此监控系统能够全面对生 产的过程实时监视,不仅能够对电厂机组的实时运行情况掌握和 运行状态的预估,而且还能够对电厂机组的运行事故情况实施系 统和准确的分析、记录;另外,此监控系统对电厂机组的运行事 故发展的状态还能够准确评估,对事故发生的原因进行查找与分 析,并给出相应的记录与报告,这样就能够对后续电厂运维工作 的开展以及运行事故的处理提供良好的依计算机技术和网络技术而建立的 管理系统,它是实现水电厂智能化的重要手段。计算机监控系 统在水电厂中的有效运用,为水电站的运行和维护发挥重要的 作用,而随着时代发展和水电厂功能的需求,对计算机监控系 统也提出了更高的要求,为了更好实现计算机监控系统功能的 发挥,就需要准确掌握智能化水电厂计算机监控系统的发展趋 势,并做好对此系统的深入研究和开发,从而来实现其功能和 性能的不断提升与完善。
探析水电厂计算机监控系统网络安全现状及改进措施
632023年9月下 第18期 总第414期信息技术与应用China Science & Technology Overview0引言水电厂是能源行业的重要组成部分,计算机监控系统则是水电厂管理中不可或缺的一部分。
随着信息技术的不断发展和应用,水电厂计算机监控系统的功能越来越复杂,网络规模也越来越大。
然而,计算机监控系统的网络安全问题也越来越引起人们的注意。
计算机监控系统存在的漏洞和缺陷,可能会被黑客利用,对水电厂的正常运营和安全造成威胁。
因此,加强水电厂计算机监控系统的网络安全防护具有非常重要的意义。
从水电厂计算机监控系统的网络安全现状出发,探讨水电厂计算机监控系统的网络安全问题,分析造成这些问题的原因,提出相应的改进措施,包括技术措施和管理措施,为水电厂计算机监控系统的网络安全保护提供有益的参考。
1计算机网络监控安全的发展趋势随着计算机网络信息通信浪潮的兴起和发展,计算机网络监控无论是对于网络信息服务的支持,还是对安全问题的处理都有独特的优势。
计算机网络信息通信与网络系统安全的有效融合,能够真正为安全评估工作赋予新的动能。
计算机网络监控信息通信在技术领域有突出优势,但是计算机网络信息通信安全在本质上是一种新技术的安全问题。
因此,可以利用其可预测性、可解释性、可处理性等方面的特点,将安全问题转化为操作问题。
对信息数据等内容进行合理管控与评估,构建完善的网络系统,消除安全隐患[1]。
计算机网络信息通信在发展的过程中,同样处于通信环境中,自身也需要防御不安全因素的攻击与威胁,要使计算机网络信息通信突破传统评估模式的壁垒,为安全信息评估工作提供更强的赋能。
基于计算机技术的发展,现代计算机网络信息通信网络在提高防护能力、自我检测能力等方面也具有更强的功能。
为了更好地处理网络安全问题,提高监控的效果,要构建多维的分析模型,准确应对网络信息服务安全评估中出现的各种问题[2]。
2水电厂计算机监控系统的网络安全现状2.1网络安全威胁的形式水电厂计算机监控系统面临的网络安全威胁主要包括3种形式。
我国22%的中小型水电站应用计算机监控保护系统
资源满足施工需要 , 特别是设备 、 人员和施工周转 性材料 , 并且需要做好材料供应保障工作 , 保证各
项施 工材 料 的及时 供应 。 只有做好 充 足 的准备 工
作, 精心组织施工 , 合理安排施工计划 , 实行工期 动态管理 , 科学 的安排作业时间, 才能又快又好的 完成 模袋 混凝 土施 工 。
划措施并按工序 自检 , 以确保各工序均验收一次
成功 并缩 短上 下 工序 的衔 接 时 间 ; 还 需 保 证施 工
水 问题 , 其塌落度控制应较小一些 , 水下施工时的 模袋混凝土塌落度控制在 2 0 c m左右较为适宜。 充填模袋混凝土采用泵压法施工。混凝土采 用6 m 混凝土搅拌车运到泵机受料 口, 由6 0 m /
第3 2卷 总第 1 5 8期
四川水 力发电
2 0 1 3年 4月
绳 子缓 放到水 下 模 袋 充灌 口位 置 附 近 , 再 由潜 水 员 在水 下把该 软 管插入 灌 口, 用 系带 扣好 , 然后 通 知 混凝 土泵 送 。在 充 灌 过程 中 , 由潜 水 员 负 责 检
充灌 , 充灌 近饱满 时 , 暂停 5—1 0 mi n , 待模 袋 中 的 水 分析 出后 , 再充 灌 至饱满 , 灌 满撤 管后及 时将 灌 口扎 紧 , 至此, 模 袋混 凝土施 工 完成 。
国 家 发 改委批 复世 行 贷款 涪 溪 口项 目资金 申请报 告
国家发改委 目前正式批 复世 界银行贷 款江西省景德镇浯溪 口水 利枢纽工 程项 目资 金 申请报告 , 同意利用 世界银 行
贷款建设浯溪 口水 利枢纽 工程 。项 目总投 资 3 2 . 4 亿元, 其 中利用世界银 行贷款 l 亿 美元 ( 约合人 民币 6 . 3 亿元 ) , 享受 设备进 口税 收优 惠政 策。项 目建设 内容包括浯溪 口水利枢纽工程拦河坝 、 泄水建筑物 、 发 电引水 系统 、 电站 厂房 、 景 德镇 市洪水风 险综合管 理总体规划编制 、 决策支持 系统开 发 、 洪水管 理指挥调度 中心大楼 工程 、 洪 水风 险管理意识 增强 与公 众参 与、 项 目管理和能力建设 、 征地拆 迁 、 移 民安置等 。项 目建成后 可大大提高景德镇城市防洪标准 , 增强 洪水应对 能力 和降低洪 灾风 险 , 优化水资源配置 , 满足景德镇近远期供水要求 , 增 加当地的 电量供应 。
中小水电站计算机监控系统运行维护
中小水电站计算机监控系统运行维护——国电大寨水力发电厂陈建克摘要:随着计算机监控技术在中小水电站的广泛应用,如何作好计算机监控系统的运行维护工作,对保障电站安全、优质、经济运行具有十分重要的意义。
本文就如何作好中小型水电站计算机监控系统运行维护谈几点看法,供大家探讨.。
一、系统安全与健康1、网络安全健康的必要性计算机监控系统由于工作的特殊性,实时性强,采集处理信息较多,系统网络安全对水电厂安全稳定运行具有十分重要的意义,为了杜绝监控计算机感染病毒导致生产失控事件的发生,必须有一套完善的网络安全保障系统,确保计算机监控系统安全可靠运行。
计算机监控系统已逐步取代传统的电磁继电监视控制方式,正成为中小水电站的主流监视控制方式,肩负着水电站主辅设备的控制和监视任务,对电站安全稳定运行有着至观重要的作用,因此做好计算机监控系统网络安全维护工作意义重大。
2、我厂计算机监控网络的现状:①计算机监控系统目前仍属于采用Internet技术TCP/IP协议构建的具有较高独立性的生产实时监视控制系统,系统由两台操作员站、一台通信工作站、一台工程师站和七台现地控制站组成。
②由于生产工作需要,计算机监控系统和上级调度部门有紧密的联系,系统不仅要准确可靠的向调度发送大量生产实时数据,而且还要接受调度端下发的各种控制指令,目前我们是通过串口通信的方式将计算机监控系统与中调度自动化系统连成网络,并具有自动发电控制功能(AGC)。
③由于工作的需要,现又将计算机监控系统与生产实时监视系统紧密连接在一起,并将生产实时数据传至MIS系统。
3、在维护工作中我们具体从以下几个方面作好计算机监控系统安全防护工作:3.1网络设备管理3.1.1计算机监控系统应安装防火墙软件,防火墙软件要不断更新和升级,防止黑客入侵。
3.1.2要定期对监控系统网络设备(计算机)进行杀毒处理。
3.1.3构成计算机监控系统的操作员站(OP1、OP2),工程师站(ENGANER),通信工作站(COM)是网络安全的薄弱环节,相关人员应严防病毒通过它们引入监控系统。
小型水电站计算机监控系统实施现状与分析水电站计算机监控系统研究现状
小型水电站计算机监控系统实施现状与分析水电站计算机监控系统研究现状在小型水电站实行计算机监控系统,可以提高电站的自动化程度和经济效益,增加其运行的可靠性与稳定性。
通过对一些小型水电站的考察和调研,分析了小型水电站计算机监控系统实施现状和普遍存在的问题。
我国小水电的蕴藏量很大,分布很广,已成为我国很多地区水利资源的重要组成部分。
目前全国1/3以上地区电力资源由小型水电站提供,其中有800多个县主要依靠小型水电站供电。
开发小型水电站已成为我国推进农村电气化的重要途径。
但是20世纪90年代以前所建的小型水电站都存在着设备和管理运行方式落后、陈旧、技术水平低下,安全性能较差,事故发生率高,电能质量差,经济效益低等弊端。
随着计算机监控系统在大型水电站中的成功应用,一批小型水电站自20世纪90年代重汽开始,也陆续实施计算机监控和自动化改造,在已实施计算机监控和自动化改造的小型水电站中,绝大多数电站的改造是成功的,特别是近几年新改造或新投入的小型水电站。
但是,在一些小型电站的计算机监控和自动化系统中仍不同程度地存在一些缺陷,少数小型水电所存在的问题比较严重,影响了电站的正常运行。
研究和分析这些问题,总结经验,吸取教训,对今后小型水电站的计算机监控系的实行和自动化改造,都是有益的。
1小型水电站计算机监控系统实施的情况在所考察和调演的小型水电站中,电站容量一般为800-9600kW,单机容量为400-3200kW,这些电站的计算机监控系统的基本情况如下:1.1计算机监控系统的类型目前小型水电站计算机监控方式有4种基本形式:1以常规控制装置为主,简称(CASC)方式;2简单的计算机监控与常规控制装置双重设置方式,简称CCSC方式。
3以计算机监控为主、常规设备为辅方式,建成CBSC方式;4全计算机方式。
已实施了计算机监控和自动化改造的小型水电站中,大部分采用以计算机监控为主、常规设备为辅方式即CBSC方式或全计算机监控方式。
计算机监控系统在中小型水电的应用
计算机监控系统在中小型水电的应用中小型水电厂上应用计算机监控系统已较为普遍,这对于减人增效,改善工作条件,提高水电站的经济性和安全性都起到了较佳的效果。
文章首先阐述了计算机监控系统在中小型水电的应用意义,其次,探讨了中小型水电厂中计算机监控系统的应用,具有一定的参考价值。
标签:水电厂;计算机监控系统;应用前言从目前来看,中小型水电厂上应用计算机监控系统已较为普遍,这对于减人增效,改善工作条件,提高水电站的经济性和安全性都起到了较佳的效果。
但很多中小型水电厂在计算机监控系统的功能分布、系统配置、监控模式、网络结构上却存在着各自不同的差异,这些都会对计算机监控系统的安全与稳定造成较大的影响,甚至会对整个中小型水电厂的综合自动化系统水平造成较大的影响,进而影响到中小型水电厂的经济效益和运行效率,文章就计算机监控系统在中小型水电的应用进行探讨。
1 计算机监控系统在中小型水电的应用意义1.1 有利于提高中小型水电厂运行可靠性水电厂机组出力变化、工况变化较为迅速,启停频繁,这就要求水电厂的自动化水平必须保持较高的水平,实现全梯级计算机监控或者全厂计算机监控,既能够可靠监视中小型水电厂关键设备、主要设备的安全运行,又能够对事故、故障的发生给予登录和自动报警,能够有效地避免出现误操作、对故障予以及时排除,保证设备的安全,使得水电厂的运行可靠性得以提高。
1.2 实施计算机监控有利于提高中小型水电厂的经济运行水平中小型水电厂提高经济效益的主要手段就是经济运行,而要实现经济运行,那么就必须要优化组合站内机组、负荷优化分配梯级各站,同时还要优化调度水库。
计算机监控系统能够基于实时信息(由水情测报系统提供)来进行各级优化,水能利用率得以提高。
同时,计算机监控系统还能够减少机组无益空转时间和启停次数,达到多发电、多节水的目的。
1.3 计算机监控有利于提高劳动生产率我国水电开发起步较慢。
与水电自动化水平较高的发达国家相比,我国中小型水电职工劳动生产率和管理模式都还存在着较大的差距。
探讨对当前水电厂计算机监控系统改造的问题
探讨对当前水电厂计算机监控系统改造的问题摘要:现如今,我国无论大小水电厂的计算机监控系统改造,都在朝着少人值守的目标发展,计算机监控系统不仅提升了水电厂的自动化监控水平,也保证了水电厂设备的安全稳定运行,而且减小了劳动强度,对水电厂的经济效益有着明显的提高。
因此,对当前水电厂计算机监控系统改造问题的研究具有非常重要的现实意义。
本文介绍了水电厂计算机监控系统的概述,对监控系统改造的总体思路进行了分析。
关键词:水电厂;计算机监控系统;改造应用先进技术对水电厂原有计算机监控系统进行合理改造,可有效促进水电厂技术水平,增强水电厂监控系统的自动化程度。
同时,有效的系统改造还可提高水电厂运行的稳定性、可靠性、安全性及可维修性,保证水电厂稳定、安全地运行,并提高系统维护可操作性,减低系统检修维护成本,促进水电厂的经济及社会效益得到有效提高。
一、水电厂计算机监控系统的概述1、计算机监控系统作为水电厂的关键设备,它可以代替人进行夜班看守,不需要轮换和替班,相对而言“既经济又实惠”。
它的组成主要分为两大部分,主站级和现地控制单元(LCU)。
其中主站级包含了UPS、通信设备、GPS 以及网络系统设备几大部分,LCU 则主要由常规仪表、控制开关、触摸屏和可编程逻辑控制器等组成部分构成。
主站级主要的功能就是代替人工值班,而LCU 则主要承担对全水电厂设备、水轮发电机组、高低压电断路器和其它辅机的监视和控制任务。
2、计算机监控系统根据功能可以分为上位机和下位机两部分。
两者之间的连接是通过网络设计和通信介质来实现的。
其中上位机也可以称为厂(站)级控制系统,上位机的功能是多方面的,具体表现在:对自动发电和自动电压的控制、对辅助设备和公用设备的控制以及电站机组的控制;能够进行数据综合处理、事故处理报警、事件顺序记录以及承担各种编辑和打印的细节任务。
上位机的工程师工作站为监控系统的维护和编制修改应用软件,培训电站运行人员和管理人员。
[水电站,中小型,监控系统]简析中小型水电站监控系统的应用
简析中小型水电站监控系统的应用1前言中小型水电站致力于技术更新与快速发展的同时,对供电质量以及自动化控制也提出了更多的要求。
保障中小型水电站能够安全稳定的运行与生产,不断完善监控系统,已经成为现代中小型水电站建设中的重要目标。
2中小型水电站监控系统的发展现状及应用意义2.1中小型水电站监控系统的发展现状随着电力机构的不断调整与能源结构的改善,中小型水电站的建设已成为推动经济发展的重要部分。
新时期的水电站发展方向以无人值班,少人值守为目标。
这就要求计算机监控系统在中小型水电站中的应用成为发展趋势。
现阶段,我国水电站监控技术已经得到快速发展,如计算机网络、通信技术以及智能化体系等计算机技术的应用,但与发达国家相比,技术力量仍比较薄弱,尤其存在电能质量较差、安全性较低、不能准确并网等问题。
因此,中小型水电站监控系统仍需不断完善。
2.2监控系统的应用意义监控系统在中小型水电站中应用的意义主要体现在三个方面。
第一,监视设备的运行状况。
除停机或故障情况的发生,中小型水电站一般处于运行状态,监控系统可对设备运行中的参数信息进行检测。
遇到参数值不准确或异常情况出现时,监控系统可随时发出报警信号,帮助工作人员及时进行问题处理;第二,对机组实现自动化控制。
监控系统运行的整个过程,对水电站机组设备的工作状况进行自动转变。
第三,自动处理故障事件。
计算机监控系统以自身数据快速处理、信息储存量大的特点,取代传统的人力工作,直接对故障事件自动处理。
3监控系统设计的要求与设备选择3.1监控系统的设计要求监控系统的设计要求主要以简单、可靠、使用为原则。
传统的中小型水电站盲目学习大型水电站的先进技术,使系统配置过高,片面追求参数采集量,导致事倍功半的效果。
近年来中小型水电站根据自身特点,以不同的自动化模式,提高自身的水平,取得了一定的进步。
3.2设备选择(1)引用廉价、可靠的新设备现代中小型水电站的建设需应用新技术、新材料、新设备以及自动化技术。
小水电站应用计算机监控技术
小水电站应用计算机监控技术摘要:针对我国农村小水电站自动化程度低的现状,为加快农村小水电站现代化进程,分析了电站实施计算机监控技术的必要性,当前在推广应用计算机监控技术中存在的问题,并提出了相应的对策和建议。
关键词:小水电站;计算机监控1 问题的提出20世纪80年代及以前建成的农村小水电站,限于当时的技术、经济条件,电站设施简单落后,自动化程度很低;1990年以后,有些新建的农村股份合作制小水电站,业主追求快速回报,为减少投资,一般在水电站也采用目前较为落后的常规监控系统,自动化程度较低。
随着电力生产和电网技术的快速发展,这些电站自动化程度低因而越来越不适应发展的形势,难于快速响应电网的要求,并给电站安全运行带来隐患。
因此,为确保这些已建电站的效益和安全,本着与时俱进的精神,有必要应用先进技术,配置计算机监控装置,以提高电站自动化程度、对电网的响应速度和安全生产水平,提升农村小水电站现代化水平。
2 推广应用计算机监控技术的必要性2.1 可转变水电站运行人员职能水电站常规的自动控制系统,运行人员必须进行操作,对机组进行调节,对设备进行巡视检查,在中控室进行监盘,在整点时对电站设备的运行状态及运行参数进行记录。
由此可见,水电站常规控制系统不能把运行人员从重复的机械操作中解脱出来。
农村小水电站实现计算机监控,可转变水电站运行人员的职能,把运行人员从对水电站设备的操作向对水电站设备的管理进行转化,使水电站运行人员有更多的时间和精力花在水电站设备的维护和保养上,保证水电站设备的可用性和完好性,延长水电站设备的使用寿命及检修周期。
水电站设备的一些重复操作、调节、运行状态及参数的记录则可由计算机监控系统在不须运行人员干预的情况下自动完成。
2.2 可进一步提高水电站设备运行的可靠性水电站自动控制系统要保证水电站设备可靠运行,首先必须保证自身能可靠运行。
常规自动控制系统是由继电器或静态集成电路等构成,控制系统动作的准确性是通过动态试验得到证实和验证的。
水电站计算机监控系统的发展概况
水电站计算机监控系统的发展概况第一部分基础理论水电站计算机监控技术是一门综合性很强的科学,它是水电站硬件技术、计算机技术、通信技术、数据库技术、网络技术和自动化监控技术等多种技术的有机融合。
要深入了解水电站计算机监控技术,必须先了解水电站监控系统的各种基础装置、计算机应用基础、数据通信基础以及计算机监控系统的模式和配置等内容。
在后面的学习中,我们将逐步理解水电站计算机监控技术的深刻内涵。
第1章概论安全经济运行是水电站最根本的任务之一。
随着国民经济的持续发展,电力需求迅猛增长,兴建的水电站越来越多,其容量也越来越大,如正在建设的三峡水电站,总装机容量高达18200MW。
为了实现安全发供电,需要经常监测的量成千上万,需要实现的控制功能也越来越复杂。
特别是抽水蓄能电厂的出现,机组的工况不仅有发电、调相,而且还有抽水、各种工况之间的相互转换,使控制功能进一步复杂。
为了实现水电站的优化运行以期达到整个系统的的经济运行,需要进行的计算更为复杂。
以上这些复杂的工作使原来在水电站上广泛使用的布尔逻辑型自动装置越来越难以胜任,因此采用更为先进的技术成了迫不及待的任务。
与此同时,计算机科学发展异常迅猛,技术日新月异,其性能日趋完善,而价格日益下降,这为计算机监控取代常规的布尔逻辑型自动装置提供了良好的物质基础。
早在20世纪70年代,计算机已开始应用于水电站,起先用于各项离线计算和工况的监测,后来,逐渐进入到控制领域。
它经历了一段从低级到高级,从顺序控制到闭环调节控制,从局部控制到全厂控制,从电能生产领域扩展到水情测报、水工建筑物的监控、航运管理控制等各个方面,从监控到实现经济运行,从个别电厂监控到整个梯级和流域监控的发展过程。
出现了一批用微机构成的调速器、励磁调节器、同期装置和继电保护装置等。
多媒体技术应用使电厂中控室的设计发生了巨大的变化。
巨大的模拟显示屏正在逐渐被计算机显示器所代替;常规操作盘基本上已被计算机监控系统的值班员控制台所取代;运行人员的操作已从过去的扭把手、按开关转为计算机键盘和鼠标操作。
水资源管理中计算机监控系统的现状与作用
水资源管理中计算机监控系统的现状与作用摘要:水资源是基础性的自然资源和战略性的经济资源,是生态与环境的控制性要素,是经济社会可持续发展和维系生态平衡、环境优美的重要基础。
因此,要保证我们国家可持续发展,就必须保护好水资源,利用好水资源,要节约不要浪费,要实行最严格水资源管理制度。
而要落实最严格水资源管理制度,就要在全国水利部门推行水资源监控能力建设,及时、准确地掌握第一手相关水资源资料。
关键词:监控系统;水资源管理水资源是基础性的自然资源和战略性的经济资源,是生态与环境的控制性要素,是经济社会可持续发展和维系生态平衡、环境优美的重要基础。
随着人口不断增长、经济快速发展、城市化进程加快、人民生活水平不断提高,却面临人均水资源相对不足,水资源短缺、水灾害威胁、水生态恶化,水资源时空分布不均、与生产力布局不相匹配,水污染、水生态环境日趋恶化等问题。
近年来,国务院、水利部陆续下发了《关于加快水利改革发展的决定》、《关于实行最严格水资源管理制度的意见》,要求全国水利部门落实实行最严格水资源制度政策,把水资源管理三条红线的主要目标进一步明确。
而要实行最严格水资源管理制度,就必须在全国水利部门推行水资源监控能力建设,及时、准确地掌握第一手相关水资源资料。
1 目前水资源面临的问题水,我们的生活,它是生命的源泉,地球上的所有物种是人类生存和发展的基本条件,是自然环境和社会环境是非常重要的、最活跃的因素。
是维持地球生态系统功能和支持社会经济系统的发展不能取而代之的是基础性的自然资源和战略资源。
没有水,就没有世界,没有水,没有社会,没有水,就没有人类。
水安全问题,不仅是资源和环境安全,而且关系到国民经济和人民生活,可持续发展和社会稳定和安全的重大战略问题。
但是现在全球人类缺乏安全饮用水资源足以满足基本生活需求。
水资源,并提供和支持相关的生态系统正面临着水资源的污染,可持续利用,土地利用转换,气候变化的威胁和其他各个方面。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
小型水电站计算机监控现状
由于早期的研制主要集中于大、中型水电站”对小型水电姑监控系统的研究较少,因此便得我13水电站自动化技术的发展出现了极不平術的局血,小型水电站的自动化水平目常还处于比较落后的状态。
在小型水电站自动化装買的研究方面丫与国外的先进水平相比还有一段校大的差距。
甘对小型水电站的特点而专门进存的一顼研咒是在20世妃90年代中期进行的「足由国电自动化研究院与石景山发电总厂合作在下苇甸朮电站容凰均为15MW的5号和6号机上进行的发电综合控制装覽(GCU>的研究试验由于GCU的设计构想是集调速、励磁、顺控、同期、测量§个勒能于一体,因此又称为初五合一*装置口经一段时间的试运行\甩10(%负荷试验,从高井到下苇甸5 号机的远方控制等情况来着*逐套装覽运荷正熔,达到预期目的.
为了促进小水电龄宝现自动化控制,水利部亚太小水电中町和国彖电力公司南京自动化股粉有限公司都在小型水电站监控方式方面进行了一些探讨•此外,武汉芈工电气自动化有限责任公司、南穴自动化设备厂和许昌继电器集团有限公司等科研*制造单位也做了不少王也在我国已形成了SDJK, DZWX. SSJ-3000. CSCS系列* SD20O 和EJdOOO等爹种产品.
桐柏水电站俊于浙江省天台县境内,电站裝机容12X4000KW.多年平均发电M 3000力KW,水轮机型号为HL004-WJ-70.水轮机额定水头300m.願定流 11.7-i.W/s,额宦转速l5OOr/min f发电机型号为TSW-14«/98-4.调速雅为XT-600, 主接线形式采用二机一变型式'一回35KV^路接城西变电所.二回tOKV线路分别接至北山和玻纤厂.其主接线如图所示】
图M桐柏水电站主接兹的
天台楫柏水电站属于坑道式水电站.由于地处山洞,噪音大、坏境潮湿,运
行环境极为恶劣.厂房的噪音指数为20db,中揑室的噪音指数为90db,长期在这
样的噪音环境下值班运行,对人体的危害是显而易见的*因此,电站进行自动牝
改造已是当务之急。
针对电站对投贯及自动化程度的定位,整个电站监控系统按“无人值班、少人值丁”的原则设计卩%电站宾旃计算机监控系统工程后”将形成一介完整的开放型分层分布的实时闭环过程控制系统卩5近期,強个系统采用以计算机监控为主、筒易常规为辅(逐步取消常规监控〉的监控方式.对电站的运行和主要设备实施全面的自动监测和控制•电站计算机监控系统与调度中心之闾,可实现遥信、遥測的功能Y并预留遥控、遥调,遙视的功能接口,且能稳定可养地接受电力系统调度端的调度管理命令.整个站内系统具备远方监控的一切必备条件,电站“现地无人值班”,在洞口中控室对电站设备实时监控.
远期,特调度中心计算机监控系统完戌,打通调度中心至电站的通讯逋道,由站内计算机监控方式过渡到调度中心远方计算机监控方式,实规站内•无人值班、少人值守二
结合谕工程实践,本论文在分析和总结以往的计算机监控系统设计原理的基础上【叫采取全开放的设计思想'将工业控制领域里的一攻新技术一一PLC运用到该控制系统中,并甘对以PLC为基础飾现地控制单元设备装置原理、程序編制尊进行了详细论述.
早期水电站计算机监控系统中,现地控制装置最早采用的是目耐很多老水电厂仍然在运行的是用继电器构成的机组自动屏,由于是魅点装置,动作比较直观, 一般说來•还果可以主成基本功能要求的,但是由继电器构成的系统存在-系列的严重不足,首先它能完成的功庞比较有限,没有计卸和存贮的功能:其次是裝矍体积庞大,接线复杂,维护工作量大,可靠性差,与计算机连接需要许多中间接口设备.基于上述缺点.它不宜于直接构成计算机监控系统的机组拎制级.
前着计舜机技术的髙連发展和其性陀价格比的不断提髙,以及水电厂计算机监控系统技术的日益成熟,对于80年代宋以来新建的大型水电站,其控制系统的现地控制装賈相继采用了计算机结构.此时才提出了现地控制单元这一专有名词. 从某种意义上讲,现地控制单元就是采用计算机结构的现地控制装置.
早期的现地控制单元一股以单片机坦成的籬机控剧装置为核心,在结构上采
用并行总线扩展"0模块.是一个单CPU的数据采集及控制装賈,与上位机的连接多采用串行通讯方式。
但这种结构很难满足水电站监控的实时性利快速性等要
廿
目前采用较多的是以可编程控制器(PLC)为核心组成的现地捽制装賈.可编程控制器适用于恶劣的工业坏境,因此可靠性高.抗干扰性能力强,但它作为一种通用的控制器.应用封水电站现地控制装置有其局醍性.如事件分辨率不高,一般只能达到50-lOOms,差的甚至只能达到300ms,不能满足水电站事件高分辨舉的要躺要求分辨率不大于5阳;另外在系统结构匕PLC+1PC (工控机)结构, 加一个工控机的原因是PLC不能直接与网络通信,同时,由于PLC模拟盘输入模板较贵,因此,用微机电笊装置采集电气*信号,微机温度测量装賈采集温度信号,微机电量装置与微机温度装冒之间与工控机之间采用數拯通信接口*这种结构的现地控制单元,不但结构复杂』成本较高.且多了工业微机这一中间坏节,当苴故障时.将会导致现地控制单元失去与主站级计卸机的联系"系统的利用率和可靠性降低•随着PLCtt术的改进,这种技术已明显落后F GE90-30蜡合了PLC 和大型计算机的特点,可利用Frame Driver与任何串口协议进行通讯,充分体现了通讯的灵活性,并具有模块式软硬件支持,构成了智能化分伤式挖制系统的基本文以小型电站为霑考点,以桐柏水电姑为实例# 一改过去监控系统中一午现地控制单元配一套监控系统的做法。
在现地控制单元的设计中,GE9&-30作为腰序控制的核心•利用Frame DrkN功號通过RS485总线获取温度巡检仪装買、综合电最装賈、转速测量装買和各种保护装賢的数据,并将数抵上传给上位监控系统,在现地层以Windows NT实时多任务操柞系统,多窗口显示人机交互界面.实现人机对话。
同时发挥GE9O-3O &通讯方面的优势”与现地层的各个辅机的PLC 通过通信连接在〜起,使电站的现地控制级形成一个集散控制衆统。
现地控制单元层由二个机组现地控制单元和一个公用设备现地控制单元组成.各现地控制单兀能对所管辖的生产过程进行完善的监控.通过各自的输入/输出接口与生产过程相连;逋过通信接口及相关设备与主控制层交换信息*各现地控制单元对主控制层具有相对独立性*能脱离主控制层直接完成生产过程实时数堀的采集和预处理、各设备状态监视、调整和控制等功能.主机和各现地控制单元之间的通讯连接采用工业控制的以太网总线结构,具有高可推性、传输連率高、抗电磁F扰等优良性能.通讯接口采用光电隔离*接口标准符合IEEE802.3。
除主机与各现地控制单元之间采用光纤外,其他网络通信介质均采用高品质屏蔽双绞战*它具有的优点就是今后在不更改监控系统的情况下.可实现电站的远期改造冃标•。
