建筑工程实测实量规范
建筑工程实测实量规范一、引言建筑工程实测实量是指对建筑物各项参数、尺寸、质量等进行实际测量和量化的过程，为工程的设计、施工、验收等提供准确的数据支持。
为确保实测实量工作的科学、规范和准确性，制定本规范。
二、术语和定义1. 实测实量：指通过测量和量化的手段，获取建筑工程各项参数、尺寸、质量等实际值的过程。
2. 实测实量人员：指参与建筑工程实测实量工作的专业人员，具备相应的测量技能和经验。
3. 实测实量设备：指用于实测实量工作的测量仪器、设备和工具，包括但不限于测量尺、水平仪、测距仪等。
三、实测实量工作的组织与管理1. 实测实量工作应有专门的组织与管理人员负责，对实测实量人员进行培训和指导，确保工作的质量和效率。
2. 实测实量工作应按照工程进度和需求，制定详细的工作计划和时间安排，确保工作的顺利进行。
3. 实测实量人员应按照工作计划，及时到达工程现场进行实测实量工作。
四、实测实量数据的准确性要求1. 实测实量工作应按照国家相关标准和规范进行，确保数据的准确性和可比性。
2. 实测实量设备应定期校准和检修，确保测量结果的准确性。
3. 实测实量人员应具备良好的测量技能和经验，保证数据的准确性和可靠性。
五、实测实量工作的注意事项1. 实测实量人员应仔细阅读施工图纸和相关资料，了解实测实量的目的和要求。
2. 实测实量工作应严格按照规定的测量方法和步骤进行，不得任意改动或忽略。
3. 实测实量人员应注意测量环境的影响，如光线、温度等，确保测量结果的准确性。
4. 实测实量工作完成后，应及时整理和汇总数据，编制相应的实测实量报告，供后续工作使用。
六、实测实量的监督与检查1. 相关主管部门应对实测实量工作进行定期或不定期的监督与检查，确保工作的规范性和科学性。
2. 实测实量工作出现的问题和不合格情况应及时整改和处理，确保施工质量的控制和提升。
七、附则本规范自发布之日起施行，具体解释权归建设主管部门所有。
建筑工程质量实测实量操作指引
建筑工程质量实测实量操作指引一、目的1.通过定期评估，识别并消除项目风险。
2.通过对质量缺陷和管理风险的整改措施的跟踪和落实，持续提升工程质量标准和观感，消除客户投诉隐患。
二、适用范围适用于地产工程管理公司所有在建工程（自开工至交付完成）项目，包括全资项目以及非全资但负责经营管理的项目。
三、取样总则1.随机原则：各实测取样的楼栋、楼层、房间、测点等，必须结合当前各标段的施工进度，通过图纸或随机抽样事前确定。
2.可追溯原则：对实测实量的各项目标段结构层或房间的具体楼栋号、房号做好书面记录并存档。
3.完整原则：同一分部工程内所有分项实测指标，根据现场情况具备条件的必须全部进行实测，不能有遗漏。
4.效率原则：在选取实测套房时，要充分考虑各分部分项的实测指标的可测性，使一套房包括尽可能多的实测指标，以提高实测效率。
5.真实原则：测量数据应反映项目的真实质量，避免为了片面提高实测指标，过度修补或做表面文章，实测取点时应规避相应部位，并对修补方案合理性进行检查。
四、操作细则1.混凝土结构工程1.1 基本原则同一标段内根据各楼栋进度，在实测前随机确定已拆完模板的2个楼层作为混凝土结构工程的实测层。
1.2 截面尺寸偏差（砼结构）1.2.1 指标说明：反映层高范围内剪力墙、砼柱施工尺寸与设计图尺寸的偏差。
评判标准：[－5，8]mm 。
1.2.2 测量工具：5米钢卷尺。
1.2.3 测量方法和数据记录:（1）以钢卷尺测量同一面墙/柱截面尺寸，精确至毫米。
（2）同一墙/柱面作为1个实测区，累计实测实量15个实测区。
每个实测区从地面向上300mm 和1500mm 各测量截面尺寸1次，选取其中与设计尺寸偏差最大的数，作为判断该实测指标合格率的1个计算点。
1.2.4 示例：1.3 表面平整度（砼结构）1.3.1指标说明：反映层高范围内剪力墙表面平整程度。
评判标准：[0，8]mm 。
1.3.2测量工具：2米靠尺、楔形塞尺。
建筑工程施工现场实测实量方案
建筑工程施工现场实测实量方案建筑工程施工现场实测实量方案一、引言实测实量是建筑工程施工现场质量控制的重要手段，旨在确保工程建设符合设计规范和技术要求。
通过实测实量，可以及时发现和解决潜在的问题，提高工程质量，降低安全隐患。
本方案旨在规范施工现场实测实量的流程和方法，确保测量数据的准确性和可靠性。
二、范围本方案适用于建筑工程施工现场的实测实量工作，包括但不限于土地勘察、地基处理、建筑结构、装饰装修等阶段。
三、方法1、测量设备准备根据实际需要，选用合适的测量设备，如全站仪、水准仪、激光测距仪等。
确保设备在有效期内且经过校准，以保证测量数据的准确性。
2、测量环境控制在测量过程中，确保测量环境符合相关规定，如无风、无雨、无阳光直射等。
对于特殊环境条件，应提前采取相应措施，确保测量结果的可靠性。
3、测量程序制定详细的测量程序，包括测量步骤、测量频率、测量位置等。
在实际操作过程中，应严格按照程序执行，避免因操作不当影响测量结果。
4、数据记录与分析在测量过程中，及时记录相关数据，并对数据进行整理和分析。
通过数据对比、统计等方法，发现工程中存在的问题和潜在风险，为后续的施工提供参考。
四、实施1、制定实测实量计划在工程开工前，根据工程实际情况，制定详细的实测实量计划。
计划应包括测量范围、测量周期、测量方法、人员安排等，以确保实测实量工作的有序进行。
2、现场实施按照实测实量计划，组织专业人员实施现场测量。
在测量过程中，注意保持测量设备的稳定性和准确性，确保测量数据的可靠性。
3、问题处理在实测实量过程中，如发现工程存在问题，应立即采取措施，包括暂停施工、整改修复等，以确保工程质量。
同时，应将问题详细记录，为后续的工程管理和质量评估提供依据。
4、数据汇报定期将实测实量数据汇报给相关部门和负责人，以便及时掌握工程进展和质量情况，为决策提供数据支持。
五、注意事项1、确保测量设备的准确性和有效性，定期进行设备维护和校准。
2、在测量过程中，应注意安全操作，避免因操作不当导致的安全事故。
工程质量实测实量操作指引
工程质量实测实量操作指引一、前期准备工作1.预先调查在进行工程质量实测实量前，需要进行预先调查。
了解施工图设计要求、技术规范、工程量清单等文件，对工程质量实测实量的具体要求有一个清晰的认识。
2.确定实测实量项目根据工程项目的具体要求，确定需要进行实测实量的项目内容。
包括土建工程的基坑开挖、混凝土浇筑、砌体施工等，或者其他工程项目的具体要求。
3.准备实测实量工具根据实测实量项目的要求，准备相应的实测实量工具。
例如，钢卷尺、测量尺、测量仪器等。
二、实测实量操作步骤1.了解工程质量实测实量的方法和要求在实测实量项目开始之前，要确保对该项目的实测实量方法和要求有透彻的了解。
熟悉所需实测实量的具体内容、测量范围、测量方法、测量仪器以及测量精度等要求。
2.确定实测实量控制点根据实测实量项目的要求，在施工图上或施工现场上，确定实测实量的控制点。
控制点应充分代表要实测实量区域的特征，且易于定位。
3.进行实测实量操作根据实测实量项目的具体要求，进行实测实量操作。
操作应遵循规范，操作过程中应注意操作安全，测量仪器的使用也应符合规范。
4.记录实测实量数据在进行实测实量操作时，需要将实测实量数据进行及时、准确地记录。
包括实测实量数值、测量时间、测量人员等信息。
5.核对实测实量结果在实测实量操作完成后，应对实测实量结果进行核对。
核对的目的是确保实测实量结果的准确性和可靠性。
三、实测实量操作技巧与注意事项1.操作技巧(1)确定控制点时，要充分考虑施工现场的实际情况，选择容易控制、易于记录的点位。
(2)在进行实测实量操作时，要仔细熟悉测量仪器的使用说明书，确保正确操作。
(3)在进行实测实量操作时，要注意测量数据的准确性，保证测量结果的可靠性。
2.注意事项(1)在进行实测实量操作前，要确保工具和仪器的正常状态。
例如，钢卷尺的拉缩自如，测量尺的刻度清晰等。
(2)在进行实测实量操作时，要注意施工现场的安全。
遵守各项安全规定，佩戴好安全防护用品。

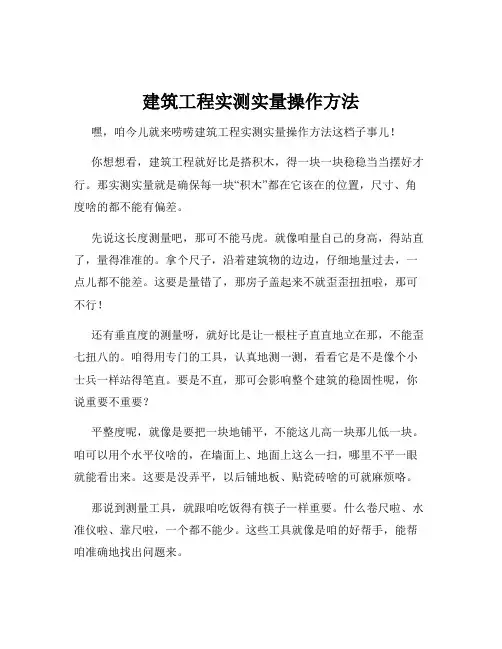

建筑工程实测实量操作方法
建筑工程实测实量操作方法嘿，咱今儿就来唠唠建筑工程实测实量操作方法这档子事儿！你想想看，建筑工程就好比是搭积木，得一块一块稳稳当当摆好才行。
那实测实量就是确保每一块“积木”都在它该在的位置，尺寸、角度啥的都不能有偏差。
先说这长度测量吧，那可不能马虎。
就像咱量自己的身高，得站直了，量得准准的。
拿个尺子，沿着建筑物的边边，仔细地量过去，一点儿都不能差。
这要是量错了，那房子盖起来不就歪歪扭扭啦，那可不行！还有垂直度的测量呀，就好比是让一根柱子直直地立在那，不能歪七扭八的。
咱得用专门的工具，认真地测一测，看看它是不是像个小士兵一样站得笔直。
要是不直，那可会影响整个建筑的稳固性呢，你说重要不重要？平整度呢，就像是要把一块地铺平，不能这儿高一块那儿低一块。
咱可以用个水平仪啥的，在墙面上、地面上这么一扫，哪里不平一眼就能看出来。
这要是没弄平，以后铺地板、贴瓷砖啥的可就麻烦咯。
那说到测量工具，就跟咱吃饭得有筷子一样重要。
什么卷尺啦、水准仪啦、靠尺啦，一个都不能少。
这些工具就像是咱的好帮手，能帮咱准确地找出问题来。
测量的时候，咱还得细心再细心。
不能随随便便量一下就完事儿了，得多量几次，确保数据准确无误。
这就跟咱考试检查答案一样，多检查几遍总是没错的。
而且啊，这实测实量可不是一个人能干的事儿，得一群人齐心协力。
有人负责测量，有人负责记录，大家一起把这个活儿干好。
就像一场比赛，每个人都有自己的位置，都得发挥好自己的作用。
咱再想想，要是建筑工程没有实测实量，那会变成啥样？房子可能会东倒西歪，墙面可能会坑坑洼洼，那能住人吗？肯定不行呀！所以说，实测实量可是建筑工程中非常重要的一环呢。
总之呢，建筑工程实测实量操作方法可不能小瞧。
它就像是给建筑工程保驾护航的卫士，确保每一个环节都不出差错。
咱可得认真对待，把每一个步骤都做好，这样才能盖出坚固、漂亮的房子来呀！咱以后住进去也安心、放心不是？你说是不是这个理儿？。
建筑工程实测实量技术规则
建筑工程实测实量技术规则1. 引言本技术规则旨在规定建筑工程实测实量的操作方法和标准，以确保实测实量结果的准确性和可靠性。
2. 实测实量的目的和范围2.1 目的实测实量是为了验证设计方案的有效性、监测施工质量、评估工程进展和成本控制等目的。
2.2 范围本技术规则适用于各类建筑工程实测实量，包括但不限于土地勘测、基础工程、结构工程、电气工程、给排水工程等方面。
3. 实测实量的操作方法3.1 前期准备在进行实测实量前，应根据具体工程要求进行充分的前期准备工作，包括调查研究、设备检查和人员培训等。
3.2 实测实量过程实测实量过程应严格按照设计要求和相关标准进行操作，采用适当的仪器设备和技术手段，并记录相关数据和观测结果。
3.3 数据处理和分析实测实量的数据应及时进行处理和分析，以获得可靠的测量结果，并根据需要进行有效的报表和图表展示。
4. 实测实量的质量控制4.1 设备校准和验证实测实量所使用的仪器设备应定期进行校准和验证，以确保其准确性和可靠性，并记录校准和验证结果。
4.2 人员培训和管理参与实测实量的人员应具备相关专业知识和技能，并接受必要的培训和管理，以确保实测实量工作的质量和可靠性。
4.3 质量审核和评估实测实量工作应进行定期的质量审核和评估，以发现和纠正存在的问题，并提出改进措施，确保实测实量结果的准确性和可靠性。
5. 实测实量结果的应用实测实量结果应及时应用于建筑工程的设计、施工和管理等环节，以指导工程的实际实施，并为后续工作提供可靠数据支持。
6. 总结本技术规则对建筑工程实测实量进行了规范和指导，希望能够提高实测实量工作的标准化水平，确保建筑工程质量和进度的有效控制。
工程实测实量标准及操作指引
工程实测实量标准及操作指引
概述
干过工程的大家应该都知道，许多公司都会有实测实量这一项。
无论是建设中的模板尺寸、梁截面尺寸，板筋间距，混凝土浇筑完成后的楼板厚度检测，混凝土结构的垂直度、平整度和砌体的垂平度，以及水电预埋尺寸、门窗洞口尺寸、阴阳角方寸。
实测实量很有必要，以后移交装修以及交楼业主都是有用的。
结合我司标准和我自己的理解，浅谈一下实测实量工作。
管理办法
（一）数据上墙：
为便于现场管理，建筑工程实测实量中“混凝土结构”、“砌体工程”、“抹灰工程”、“给排水工程”、“电气工程”等建筑实体工程的实测实量指标要求在现场对实测数据上墙。
上墙数据应包含检查项、三方实测结果（含施工单位、监理、甲方）、检查人员、检查日期等信息，并真实反映现场质量水平。
施工单位以户为单位100%检查并将结果上墙，并如实填写检查时间。
j监理单位应100%检查施工单位实测情况并将20%实测实量数据记录在《质量实测合格率评估记录》上，并且监理应将实测结果上墙，并如实填写检查时间。
项目管理部应100%检查施工单位及监理的检查记录表并随机抽检10%数
据记录在《质量实测合格率评估记录》上，并将实测结果上墙。
上墙表格见下表：
表1 适用于混凝土工程、砌体工程、抹灰工程，表样尺寸为16.0cm×10.0cm（宽×高）。
表2适用于给排水工程、电气工程表样尺寸16cm×11.6cm（宽×高）
（二）施工单位及监理应在下表规定时间内完成现场实测实量工作。
建筑工程实测实量制度文档
建筑工程实测实量制度文档一、目的和依据为有效控制和管理建筑工程项目实测实量过程，确保工程质量和进度，制定本实测实量制度。
本制度依据相关法规标准以及建筑工程实测实量管理经验制定，并适用于本公司所有建筑工程项目。
二、适用范围本制度适用于本公司所有建筑工程项目中实测实量工作的组织、实施和管理。
三、责任部门1. 项目经理负责整个工程项目的实测实量管理工作；2. 施工单位负责施工现场的实测实量指导和执行；3. 监理单位负责监理工程的实测实量监督和检查；4. 质量部门负责对实测实量数据的统计、分析和评估。
四、实测实量工作流程1. 编制实测实量计划在工程开工前，项目经理按照工程实测实量要求，制定实测实量计划，并报批施工单位和监理单位。
计划包括实测实量的内容、方法、时间和要求等。
2. 安排实测实量人员项目经理根据实测实量计划，安排专业的实测实量人员，并进行培训和技术指导，确保实测实量工作的准确性和及时性。
3. 进行实测实量工作实测实量人员根据实测实量计划，按照相关标准和规范，进行实测实量工作。
包括测量、记录、分析和评估等内容。
4. 数据统计和分析实测实量人员将实测实量数据整理、统计、分析，并形成相关报告。
质量部门进行评估，发现问题及时处理。
5. 做好实测实量记录实测实量人员需及时做好实测实量记录，包括现场勘测、数据记录、测量图纸、实测实量报告等内容，并建立档案。
6. 定期检查和评估质量部门定期对实测实量工作进行检查和评估，发现问题及时纠正，提出改进意见，并不断完善实测实量工作流程。
五、实测实量管理要求1. 严格遵守相关标准和规范，确保实测实量工作的准确性和可靠性。
2. 建立健全实测实量档案管理制度，确保实测实量数据的完整性和安全性。
3. 加强实测实量人员队伍建设，提高实测实量技术水平和综合素质。
4. 开展实测实量业务培训和考核，不断提升实测实量人员的专业能力和服务质量。
5. 加强实测实量数据的利用和应用，为工程管理和决策提供支持和依据。
建筑工程实测实量规范
建筑工程实测实量规范建筑工程实测实量在施工和竣工验收阶段起到了重要的作用，对确保工程质量、控制成本、保障安全具有重要意义。
为了统一各类建筑工程的实测实量标准，提高工程质量，特制定了《建筑工程实测实量规范》。
本规范适用于各类建筑工程的实测实量过程，以确保各项实测实量工作按照统一标准进行。
一、总则建筑工程实测实量是通过准确、科学地采集和分析工程数据，得出工程量和质量变化情况的过程。
实测实量数据的准确性直接影响到工程的质量和安全。
二、基本要求1. 实测实量必须按照规定的方法、仪器设备进行，并由具备相应资质的人员进行操作。
2. 实测实量过程中，应严格按照工作程序进行，确保每个环节的准确性与可靠性。
3. 实测实量数据应及时记录、整理并进行有效的数据管理，以便后续分析与管理。
三、实测实量内容1. 工程量实测：对建筑工程各项工程量进行精确测量，包括土方工程量、钢筋工程量等。
2. 质量实测：通过相应的试验仪器设备对建筑材料及构件的质量进行检测，包括混凝土抗压强度、钢筋拉伸强度等。
3. 环境实测：对建筑施工过程中的环境因素进行实测，包括噪音、振动、灰尘等。
4. 安全实测：通过安全监测仪器设备对施工现场的安全隐患进行实测，包括高处坠落、扬尘、电气安全等。
四、实测实量流程1. 建立实测实量计划：在施工前制定实测实量计划，明确实测实量的内容、时机和方法等。
2. 选取实测实量点位：根据实测实量计划，在建筑工程中选取合适的点位进行实测实量。
3. 准备实测实量设备和工具：选择适当的实测设备和工具，确保实测实量的准确性和可靠性。
4. 进行实测实量工作：按照规定的方法和流程，进行实际的实测实量工作，记录数据并整理归档。
5. 数据处理和分析：对实测实量数据进行处理和分析，生成相关报告和统计图表。
6. 结果评价和管理：根据实测实量结果，进行评价和管理，发现问题并采取相应措施。
五、实测实量质量控制1. 严格遵守实测实量流程和要求，确保每个环节的准确性和可靠性。
建筑工程实体实测实量标准及操作手法
用磁力线坠检测管道垂直度的定位示范图
对角检测尺
用途
对角检测尺的功能，主要是用来检测门窗、洞口等构件或 实体的对角线差，并通过对角线差来判定其方正程度的。对 角检测尺为三节伸缩结构，中节尺设有三档刻度线。检测时， 视其被检构件斜线长度，将大节尺推键锁定在中节尺上某档 刻度线 “0”位，再将对角检测尺两端尖角顶紧被测对角顶点， 紧固小节尺。检测另一对角线时，松开大节尺推键，使其两 端尖角顶住被测对角顶点 后紧固推键，同时读出对角线差值。 参照示范图6-2，图6-3，图6-4进行检测。
理性进行检查。
5.公正原则：出现违反职业操守、职业底线的行为，分
公司将严格按有关制度进行处理，视情节严重程度，采
取整体扣减项目合格率、系统内通报、罚款处理。
建筑工程实体实测实量标准 及操作手法
实测实量介绍：
2.2.工具介绍
用途
用于测 量墙、 地面的 平整度 及垂直 度的仪 器；
2m折叠铝合金靠尺
目录
1
实测实量总论
2.1. 测量说明
2
实测实量介绍
3
现场注意事项
2.2.工具介绍 2.3. 分项实际操作
实测实量总论：
总体说明：
本实操指引涵盖了各地产行业实测实量的相关技术指标与实 测标准，其中包括：实测合格标准、测量方法、注意事项及各 分项工程（混凝土工程、砌筑工程、抹灰工程、精装房工程） 等；
1.随机原则：取样的楼栋、楼层、房间、测点等，必须
结合各施工段的施工进度，通过随机抽样确定。
2.可追溯原则：对实测实量的部位做好标识及书面记录
并存档。
3.完整原则：同一工程内所有实测指标，具备条件的必
取样 须全部进行实测。
原则 4.真实原则：测量数据应反映项目的真实质量，避免过
实测实量方法实施细则
木 踢 脚 与 地 板 缝 宽 测 量 示 意
实测实量操作指引
水平线
第一尺
踢脚线
第二尺 第三尺
（长度小于3米 时，此尺取消）
踢脚线水平测量示意
一实测实量操作指引
第 一 尺 玻 璃
门 窗 框
第 二 尺
铝 合 金 门 窗 框 垂 直 度 测 量 示 意
一实测实量操作指引
第一尺 第二尺
玻璃 框
玻璃
玻璃
铝合金门窗框对角线测量示意
一实测实量操作指引
第一尺
第四尺
第二尺
第五尺
（仅用在客餐厅 等较大房间）
第三尺
地面平整度测量示意
一实测实量操作指引
钢尺
面砖
接缝高低差 测量示意
以 0.5MM钢 塞 片 插 入 钢 尺 与 面 板之间的缝隙，如钢塞片能 插入，则该测量点不合格。 反之则该测量点合格。
一实测实量操作指引
水平线 第一尺
踢脚线
第二尺
第三尺
踢脚线水平测量示意
一实测实量操作指引
第一尺 第二尺
门 对 角 线 测 量 示 意
一实测实量操作指引
第 一 尺
一实测实量操作指引
水平线 第一尺 底盒
第二尺
第三尺 第 尺
底盒标高测量示意
一实测实量操作指引
水平线 第一尺 面板
第二尺
第三尺 第 尺
面板标高测量示意
一实测实量操作指引
钢尺
面板
面板
以 0.5MM钢 塞 片 插 入 钢 尺
与面板之间的缝隙，如
面板
钢塞片能插入，则该测 量点不合格。反之则该
门 扇 与 地 面 缝 隙 测 量 示 意
实测实量操作手册
目录第一章总则 (2)1.1目的 (2)1.2适用范围 (2)1.3检查内容及取样原则 (2)第二章结构实体质量检测 (4)2.1 楼板厚度控制 (4)2.2 楼板负弯矩钢筋保护层厚度 (5)2.3混凝土强度检测 (6)第三章实测实量 (7)3.1混凝土工程 (7)3.2砌体工程 (14)3.3抹灰工程 (21)第四章观感质量量化评价 (25)4.1观感质量量化评价 (25)4.2混凝土观感质量评价 (26)4.3砌筑工程观感质量评价 (27)4.4抹灰工程观感质量评价 (27)第五章质量综合评分 (27)5.1质量综合评分项目 (27)5.2分层质量综合评分 (27)5.3单体工程质量综合得分 (29)5.4单位工程质量综合得分 (29)5.5区域公司、分公司月度检查 (29)第六章项目部实测实量工作实施细则 (29)6.1目的 (29)6.2适用范围 (30)6.3 签订劳务分包合同，并与实测实量评价进行联动 (30)6.4项目部实测实量工作的组织与开展 (32)第七章实测实量评价记录表格 (33)实测实量操作手册第一章总则1.1目的为客观公正地反映工程实体质量，尽可能消除在建设项目结构实体质量检测过程中人为操作引起的偏差，减少地区差异，规范、统一各在建项目结构实体质量检测的程序、取样方法、测量操作、数据记录等具体步骤及要求，特制订本公司实测实量操作手册。
1.2适用范围本实测实量操作手册适用于本公司所有在建工程（自结构±0.000至交付完成）项目。
1.3检查内容及取样原则1.3.1检查内容1.3.1.1公司实测实量的检查内容分为结构实体质量检测、实测实量、观感质量评价三个项目。
其中结构实体质量检测对混凝土强度、楼板厚度控制、楼板负弯矩钢筋保护层厚度进行检测；实测实量对混凝土工程、砌体工程、抹灰工程进行现场测量；观感质量评价对混凝土工程、砌体工程、抹灰工程进行整体观感评分。
1.3.1.2分公司、项目部应根据本操作手册制定专门的实测实量实施方案；各分公司、项目部应严格执行公司制定的实测实量手册，按照手册的要求对分部分项工程进行实测实量，并做好数据统计。
(完整版)建筑工程实测实量技术规范
实测实量技术规范一、混凝土结构工程检查标准依据（砼结构）GB50204-2015 《混凝土结构工程施工质量验收规范》1、截面尺寸偏差（砼结构）指标说明：反映层高范围内剪力墙、砼柱施工尺寸与设计图尺寸的偏差。
合格标准：截面尺寸偏差[－5，8]mm。
测量工具：5m 钢卷尺。
测量方法和数据记录：a）以钢卷尺测量同一面墙/柱截面尺寸，精确至毫米；b）同一墙/柱面作为 1 个实测区，每个实测区从地面向上 300mm 和 1500mm 各测量截面尺寸 1 次。
墙柱截面尺寸测量示意图图 1 墙柱截面尺寸测量示意图2、表面平整度（砼结构）指标说明：反映层高范围内剪力墙、砼柱表面平整程度。
合格标准：[0，8]mm。
测量工具：2m 靠尺、楔形塞尺。
测量方法和数据记录：a）剪力墙/暗柱：选取长边墙，任选长边墙两面中的一面作为 1 个实测区。
累计实测实量 8 个实测区、32 个测点进行计算；b）当所选墙长度小于 3m 时，同一面墙 4 个角（顶部及根部）中取左上及右下 2个角。
按 45 度角斜放靠尺，累计测 2 次表面平整度，跨洞口部位必测。
这 2个实测值分别作为该指标合格率的 2 个计算点；c）当所选墙长度大于 3m 时，除按 45 度角斜放靠尺测量两次表面平整度外，还需在墙长度中间水平放靠尺测量 1 次表面平整度。
跨洞口部位必测。
这 3 个实测值分别作为判断该指标合格率的 3 个计算点；d）跨洞口部位必测。
实测时在洞口 45 度斜交叉测 1 尺，该实测值作为新增实测指标合格率的 1 个计算点；e）砼柱：可以不测表面平整度。
平整度测量示意图图 2 平整度测量示意图3、垂直度（砼结构）指标说明：反映层高范围内剪力墙、砼柱表面垂直的程度。
合格标准：[0，10]mm。
测量工具：2m 靠尺。
测量方法和数据记录：a）剪力墙：任取长边墙的一面作为 1 个实测区。
累计实测实量 7 个实测区、21 个测点作为计算点；b）当墙长度小于 3m 时，同一面墙距两端头竖向阴阳角约 300mm 位置，分别按以下原则实测 2 次：一是靠尺顶端接触到上部砼顶板位置时测 1 次垂直度，二是靠尺底端接触到下部地面位置时测 1 次垂直度。
建筑工程实测实量操作指引
建筑工程实测实量操作指引一.钢筋直径规格1 .指标说明：反映钢筋的规格型号是否与设计要求相符。
2 .测量工具：观察检查。
3 .测量方法：检查钢筋体身钢印，钢筋级别及直径应满足设计要求。
4 .抽检数量：全数检查。
5 .合格标准：全数符合设计要求。
二.钢筋锚固长度1.指标说明：反映钢筋锚固长度是否与满足规范要求。
2 .测量工具：钢卷尺。
3 .测量方法：钢卷尺测量锚固段长度4 .抽检数量：全数检查5 .合格标准：除特殊注明外，锚固段长度应满足下表要求：受拉钢筋基本锚固长度三、钢筋间距1.指标说明：反映受力钢筋间距、排距，箍筋及横向钢筋间距是否满足设计要求。
2 .测量工具：钢卷尺3 ,测量方法：墙起步筋间距：钢卷尺量，水平起步筋50mm,竖向起步筋为1/2间距，箍筋起步筋50mmβ受力钢筋间距、排距：用钢卷尺在两端、中间各量一档，取最大值。
箍筋及横向钢筋间距：用钢卷尺量连续三档，取最大值。
4 .抽检数量：每单元每层为一个检验批，同一检验批抽检抽查10%,且不少于10件。
5允许偏差：受力钢筋间距：±1Omm;受力钢筋排距：±5mm;箍筋、横向钢筋间距：±20mm6.合格标准：全数符合设计、规范要求。
四.钢筋保护层厚度1.指标说明：反映结构构件主要受力钢筋保护层厚度与规范的偏差。
2 .测量工具：钢筋扫描仪3 .测量方法：剪力墙、板：将钢筋扫描仪探头平行于剪力墙夕M则钢筋或梁、板下排钢筋，沿垂直于钢筋的方向缓慢匀速移动探头，当仪器发出蜂鸣音时，证明扫描到钢筋，在钢筋表面反复移动探头，主机显示的最小值即为该点的钢筋保护层厚度值,记录该值作为一个计算值。
对剪力墙、板类构件，每个构件应测量不少于6根钢筋，不足6根应全数测量；对梁类构件,应对下排钢筋全数测量。
每个墙、板、梁作为一个实测区，每根钢筋的保护层厚度实测值作为1个计算合格率的计算点。
4 .抽检数量：剪力墙、梁、板每层每类构件抽查不少于5件。
