电流电压检测方法
电源检测方法
电源检测方法电源是电子设备正常运行的重要保障，而电源的稳定性和可靠性直接影响着设备的性能和寿命。
因此，对电源进行定期的检测和维护显得尤为重要。
在本文中，我们将介绍一些常见的电源检测方法，希望能够帮助大家更好地了解电源的工作状态，及时发现并解决问题。
一、电压检测。
电压是电源输出的重要参数之一，通常我们可以通过万用表或示波器来检测电源输出的电压值。
在进行电压检测时，需要注意选择合适的测量范围，避免因为测量范围不当导致的测量误差。
另外，还需要注意测量点的选择，确保测量的是电源输出端的实际电压值。
二、电流检测。
电流是电源输出的另一个重要参数，同样可以通过万用表或示波器来进行检测。
在进行电流检测时，需要注意测量回路的接入方式，确保电流的测量是准确可靠的。
另外，还需要注意电流的稳定性和波动情况，以便及时发现电源输出端的负载情况。
三、波形检测。
电源输出的波形是反映电源稳定性和纹波情况的重要指标，通常可以通过示波器来进行波形检测。
在进行波形检测时，需要注意选择合适的时间和电压基准，确保波形的显示清晰可靠。
另外，还需要注意波形的形状和频率，以便及时发现电源输出端的工作状态。
四、温度检测。
电源在工作过程中会产生一定的热量，因此温度的检测也是必不可少的。
通常可以通过红外测温仪或热敏电阻来进行温度检测。
在进行温度检测时，需要注意测量点的选择和测量距离，确保温度的测量是准确可靠的。
另外，还需要注意温度的变化趋势，以便及时发现电源工作中的异常情况。
五、负载能力检测。
电源的负载能力是指电源在一定工作条件下所能承受的最大负载能力，通常可以通过负载箱或负载模块来进行负载能力检测。
在进行负载能力检测时，需要注意选择合适的负载模式和负载值，确保负载能力的检测是准确可靠的。
另外，还需要注意负载能力的稳定性和响应速度，以便及时发现电源的负载能力是否满足实际需求。
综上所述，电源检测是保障电子设备正常运行的重要环节，通过对电压、电流、波形、温度和负载能力等参数的检测，可以及时发现电源工作中的问题，保障设备的稳定性和可靠性。
常用的电工测量方法
常用的电工测量方法有以下几种：
电压测量：使用电压表或万用表的电压档位进行测量，可以测量直流电压、交流电压等。
电流测量：使用电流表或万用表的电流档位进行测量，可以测量直流电流、交流电流等。
电阻测量：使用万用表的电阻档位进行测量，可以测量电路中的电阻值。
容量测量：使用电容表进行测量，可以测量电路中的电容值。
频率测量：使用频率计进行测量，可以测量电路中的频率值。
功率测量：使用电能表或万用表的功率档位进行测量，可以测量电路中的功率值。
磁场测量：使用磁力计或磁通量计进行测量，可以测量电路中的磁场强度值。
光强测量：使用光度计或光功率计进行测量，可以测量光源的光强值。
声强度测量：使用声强计进行测量，可以测量声源的声强度值。
温度测量：使用温度计或红外测温仪进行测量，可以测量电路中的温度值。

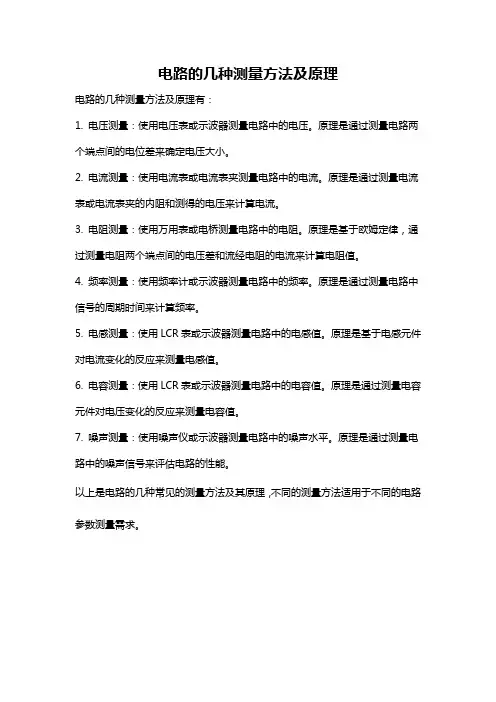

电路的几种测量方法及原理
电路的几种测量方法及原理
电路的几种测量方法及原理有：
1. 电压测量：使用电压表或示波器测量电路中的电压。
原理是通过测量电路两个端点间的电位差来确定电压大小。
2. 电流测量：使用电流表或电流表夹测量电路中的电流。
原理是通过测量电流表或电流表夹的内阻和测得的电压来计算电流。
3. 电阻测量：使用万用表或电桥测量电路中的电阻。
原理是基于欧姆定律，通过测量电阻两个端点间的电压差和流经电阻的电流来计算电阻值。
4. 频率测量：使用频率计或示波器测量电路中的频率。
原理是通过测量电路中信号的周期时间来计算频率。
5. 电感测量：使用LCR表或示波器测量电路中的电感值。
原理是基于电感元件对电流变化的反应来测量电感值。
6. 电容测量：使用LCR表或示波器测量电路中的电容值。
原理是通过测量电容元件对电压变化的反应来测量电容值。
7. 噪声测量：使用噪声仪或示波器测量电路中的噪声水平。
原理是通过测量电路中的噪声信号来评估电路的性能。
以上是电路的几种常见的测量方法及其原理，不同的测量方法适用于不同的电路参数测量需求。

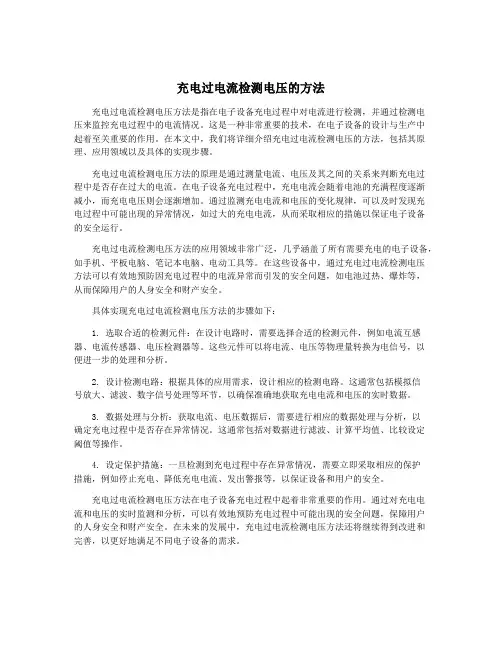

充电过电流检测电压的方法
充电过电流检测电压的方法充电过电流检测电压方法是指在电子设备充电过程中对电流进行检测，并通过检测电压来监控充电过程中的电流情况。
这是一种非常重要的技术，在电子设备的设计与生产中起着至关重要的作用。
在本文中，我们将详细介绍充电过电流检测电压的方法，包括其原理、应用领域以及具体的实现步骤。
充电过电流检测电压方法的原理是通过测量电流、电压及其之间的关系来判断充电过程中是否存在过大的电流。
在电子设备充电过程中，充电电流会随着电池的充满程度逐渐减小，而充电电压则会逐渐增加。
通过监测充电电流和电压的变化规律，可以及时发现充电过程中可能出现的异常情况，如过大的充电电流，从而采取相应的措施以保证电子设备的安全运行。
充电过电流检测电压方法的应用领域非常广泛，几乎涵盖了所有需要充电的电子设备，如手机、平板电脑、笔记本电脑、电动工具等。
在这些设备中，通过充电过电流检测电压方法可以有效地预防因充电过程中的电流异常而引发的安全问题，如电池过热、爆炸等，从而保障用户的人身安全和财产安全。
具体实现充电过电流检测电压方法的步骤如下：1. 选取合适的检测元件：在设计电路时，需要选择合适的检测元件，例如电流互感器、电流传感器、电压检测器等。
这些元件可以将电流、电压等物理量转换为电信号，以便进一步的处理和分析。
2. 设计检测电路：根据具体的应用需求，设计相应的检测电路。
这通常包括模拟信号放大、滤波、数字信号处理等环节，以确保准确地获取充电电流和电压的实时数据。
3. 数据处理与分析：获取电流、电压数据后，需要进行相应的数据处理与分析，以确定充电过程中是否存在异常情况。
这通常包括对数据进行滤波、计算平均值、比较设定阈值等操作。
4. 设定保护措施：一旦检测到充电过程中存在异常情况，需要立即采取相应的保护措施，例如停止充电、降低充电电流、发出警报等，以保证设备和用户的安全。
充电过电流检测电压方法在电子设备充电过程中起着非常重要的作用。
通过对充电电流和电压的实时监测和分析，可以有效地预防充电过程中可能出现的安全问题，保障用户的人身安全和财产安全。
电压和电流的检测方法
电压和电流的检测方法
电压和电流的检测方法有很多种，以下是常见的几种方法：
1. 万用表：万用表是一种常见的电测仪器，可以用来检测电压和电流。
通过选择合适
的测量范围和插入测量点，可以准确地测量电路中的电压和电流。
2. 示波器：示波器是一种专业的电测仪器，可以显示电流或电压信号的波形图。
通过插入测量点并设置合适的时间和电压范围，可以观察到电路中电压和电流的变化情况。
3. 电阻测量：通过测量电路中的电阻值，可以间接得到电压和电流的信息。
根据欧姆
定律，电阻值与电压和电流成正比关系。
4. 电流钳表：电流钳表是一种特殊的仪器，可以通过夹在电路导线上测量电流的大小。
电流钳表可以避免直接断开电路进行测量，方便快捷，适用于高电压和高电流的场合。
5. 数字电表：数字电表是一种电测仪器，可以直接显示电压和电流的数值。
数字电表
具有测量精度高、便携性好的特点，适用于各种场合的电测需求。
这些方法可以根据具体情况选择合适的方式来进行电压和电流的检测。
需要注意使用
合适的测量范围和正确连接测量点，确保测量结果准确可靠。
电流、电压和功率的测量
Ux R1 R2 R3 R1 R2 R1 R2 Ix R3
总结比较： 取样电阻法比较适合测量较大电流； 反馈电阻法比较适合测量较小电流。
1.1.3 电流-频率转换法 当测量共地小电流时，也可以使用CMOS结构的 555电路，它具有极高输入阻抗，可以直接将电流转换 为脉冲频率输出。但是：电路压降较大，并且波动！
图1-2-2 用普通电压表测量高输出电阻电路的直流电压
E0 E0 U U0 Rv m R0 Rv R0 Rv I m
测量误差：
( K 1) U U 02 02 K U 01 U E0 R0 0 E0 R0 Rv E0
K
U2 U1
目前大量应用的电子式电压表均利用FET输入运算放大器 高阻抗输入的特点，使用了高达10M欧姆的输入分压电阻， R1+R2+R3，其中U1为低压档，U3为高压档位。
图1-1-5 用电流表测量电流
Ix
Ix
E E R0 RL R
I E x r Rr 1 R
Ix Ix r 电流表加入回路， 电流表的内阻会带 Ix Rr 来额外附加误差， r越小附加误差越小。 分析如右：
1.1.2 电流-电压转换法
目前实际电子系统中，电流的测量已经完全采用集成放大器，输出为电 压信号，直接提供给后续的DVM电路或者A/D。以下为典型的取样电阻法。
图1-1-10 电流互感器的电流-电压转换电路
U0 i2 R i1R( N1 N2 )
更多采用方案（b），它对互感器无负载影响，不会产生 相位偏移。CTL6P为小型互感器！
1.2 电压的测量
1.2.1 直流电压的测量
电路中的电流与电压测量方法
电路中的电流与电压测量方法电路是电子设备中常见的一个组成部分，对于电路中的电流和电压的准确测量至关重要。
本文将介绍电路中常用的电流和电压测量方法。
一、电流的测量方法1. 数字电流表的使用数字电流表是一种常见的测量电流的工具，它可以直接将电流值显示在屏幕上。
使用数字电流表时，首先需要关闭电路，将数字电流表的两个测试引脚连接到电路中，确保它们与电路中的导体正确接触。
然后打开电路，数字电流表将显示电流的数值。
2. 电流钳形表的使用电流钳形表也是一种常用的电流测量工具，它可以通过夹在导体周围的方式来测量电流。
使用电流钳形表时，我们只需要将其打开，然后将导体放入钳形表的合适位置即可。
电流钳形表将通过感应电流的磁场来显示电流值。
3. 电压法测量电流除了使用专门的电流测量仪器外，我们还可以使用电压法来测量电流。
电压法需要在电路中添加一个已知电阻，并测量通过这个电阻的电压。
利用欧姆定律，我们可以通过测量电压和已知电阻值来计算电流的数值。
二、电压的测量方法1. 数字电压表的使用数字电压表是一个常见的测量电压的工具，它可以直接将电压值显示在屏幕上。
使用数字电压表时，我们需要将测试引脚正确接触到电路中的两个点上，确保良好的电路连接。
打开电路后，数字电压表将显示电压的数值。
2. 示波器的使用示波器是一种专业的电压测量工具，它可以显示电压信号的波形和幅度。
使用示波器时，我们需要将示波器的探头连接到电路上，然后调整示波器的设置以正确显示电压信号的波形和幅度。
3. 兆欧表的使用兆欧表主要用于测量高阻值的电路或设备。
使用兆欧表时，我们需要将其测试引脚正确接触到电路中的两个点上，并调整兆欧表的量程。
通过测量电路中的电压和电阻值，兆欧表可以计算电路的阻抗，从而间接测量电压的数值。
三、总结本文介绍了电路中常用的电流和电压测量方法，包括数字电流表、电流钳形表、电压法、数字电压表、示波器和兆欧表的使用。
在进行电流和电压测量时，我们应该选择合适的测量工具，并保证测量过程中的电路连接良好，以确保测量结果的准确性。
电流和电压的测量方法
电流和电压的测量方法电流和电压是电学中两个基本的物理量，它们的准确测量对于电路的设计和故障排查至关重要。
本文将介绍一些常见的电流和电压的测量方法，并对其原理和步骤进行详细解释。
一、电流的测量方法电流的测量是电路分析和设计的基础，下面将介绍两种常用的电流测量方法。
1. 电流表测量法电流表是直接测量电流的仪器，按照量程分为模拟式和数字式两种。
下面以数字式电流表为例进行说明。
（1）接线方法首先将电流表的两根线分别接到待测电路的测量点，保证极性正确。
应注意电流表内部的电阻很小，接线时要保证电路的安全。
（2）量程选择根据待测电流的估计范围，选择合适的电流量程。
电流表的量程应大于待测电流，但也要注意不要设置过大的量程，以免电流表过载。
（3）读数记录待测电路正常工作后，观察数字显示屏，并记录所测得的电流值。
2. 电压法测量电流较大或无法接入电流表的电路，可以使用电压法来间接测量电流。
（1）外接电阻法在待测电路的电路中串联一个已知阻值的电阻（如1欧姆）。
通过测量电阻两端的电压，再结合欧姆定律（U = R × I），可以由电压计算出电流值。
（2）霍尔效应测量法利用霍尔元件，通过测量磁场的变化来求解电流。
这种方法适用于测量较大电流。
二、电压的测量方法电压的测量对于电路工程师来说是常见的任务，下面将介绍几种常用的电压测量方法。
1. 电压表测量法电压表是直接测量电压的仪器，按照量程分为模拟式和数字式两种。
以下以数字式电压表为例进行说明。
（1）接线方法将电压表的两根线分别接到待测电路的测量点，保证极性正确。
应注意电压表的量程应大于待测电压，但也要注意不要设置过大的量程，以免电压表过载。
（2）量程选择根据待测电压的估计范围，选择合适的电压量程。
电压表的量程应大于待测电压，但也要注意不要设置过大的量程，以免电压表过载。
（3）读数记录待测电路正常工作后，观察数字显示屏，并记录所测得的电压值。
2. 示波器测量法对于复杂的电压波形或交流电压，可以使用示波器进行测量。
如何对电压、电流、功率等电力参数进行监测？
如何对电压、电流、功率等电力参数进行监测？
随着科技的不断发展，促生了各种先进的生产机器，这些机器的应用为提高生产效率提供了有力支撑。
但这些设备的正常运行，离不开电力的支撑。
电压不稳定、频繁断电等情况不仅会影响工作效率，还会对元件造成损坏。
因此，人们需要对相关的电参数进行实时监测。
那么，如何对电压、电流、功率等电力参数进行监测？
如何对电压、电流、功率等电力参数进行监测？这其实很简单，只需要一套电力智能监测系统。
这一套系统通过智能电力监测仪、配电开关监测设备、电力监测主机（含软件）以及联动报警模块，对市电的电压、电流、频率功率、功率因数、总有功功率、无功功率等多达十几种电力参数进行实时监测。
系统安装方便，具有良好的实用性，现在在铁路、部队、海关、政府、电力、医疗、银行等各行各业中得到了广泛的使用，可应用在各种网络机房、ups机房、电力基站、通信站房、档案库房、实验室等场景中，实现智能化的电力监测。
系统灵活性好，配置灵活，可进行功能拓展，接入温湿度、漏水、空调、ups设备、烟雾、红外、门禁等，完成对多个对象的集中监控，可以实现以下的功能：
1、实时监测：系统运行稳定，全年无故障地进行高质量的运行，实时监测现场电力的供应情况
2、异常分析：对采集到的电力参数进行分析，及时发现跳闸、断电的情况
3、及时告警：当检测到电力供应出现异常的情况时，监控主机立即向告警装置发送指令，进而通过短信、电话、语音播报、本地声光、app、邮件等方式
进行预警通知
4、在线管理：系统搭载有管理软件，提供完整的web服务，输入地址就能进入后台，实时监测现场电力参数的实时情况。
电压和电流的检测方法(一)
电压和电流的检测方法(一)电压和电流的检测方法1. 直接检测方法•通过连接电压表或电流表直接测量电路中的电压和电流数值。
•适用于对电压和电流数值要求较高的实验和应用。
2. 非接触式检测方法2.1 磁场感应法•利用磁场感应现象，通过测量磁场强度来间接反推电流的大小。
•适用于对电流进行非接触式检测的场景，如高压线检测。
2.2 感应电流检测法•通过感应电流的产生来间接测量电流的数值。
•原理类似于磁场感应法，但是检测电流的位置更加灵活。
•适用于对电流的检测，尤其在高频电路中应用广泛。
3. 铁芯检测法•使用铁芯和线圈结构，通过检测铁芯的饱和度变化来推算电压和电流数值。
•适用于对电压和电流进行高灵敏度检测的场景，如电力系统负荷监测。
4. 光电检测法4.1 光电电压检测法•利用光电二极管检测电路中的光电电压变化，从而推断电压的数值。
•适用于对电压变化较快的场景，如电子设备中的电压检测。
4.2 光电电流检测法•通过光电二极管或光敏晶体管检测电路中的光电电流变化，从而推断电流的数值。
•适用于对电流变化较快的场景，如通信系统中的电流检测。
5. 电阻检测法•通过测量电路中的电阻来间接推算电压和电流的数值。
•适用于对电路中电阻变化较大的场景，如传感器检测。
以上是电压和电流检测的一些常用方法，不同方法适用于不同的场景和要求。
选择合适的检测方法可以提高检测的准确性和稳定性，从而满足实际应用的需求。
6. 声波检测法•利用声音的传播速度和电路中的电阻、电容等特性来推断电压和电流的数值。
•适用于对电路中音频信号的检测，如音频放大器的调试和监测。
7. 振动检测法•利用电路中的振动特性来间接推算电压和电流的数值。
•适用于对振动频率和幅度进行检测的场景，如振荡器的调试和频率测量。
8. 单片机检测法•使用单片机进行电压和电流的采样和检测。
•适用于需要对电压和电流进行数字化处理和数据记录的应用，如智能电表和电子设备监测系统。
9. 超声波检测法•利用超声波的传播速度和回波时间来推断电压和电流的数值。
电流表、电压表校验标准
5.3电压表校验：
5.3.1待验电压表与标准电压表并联；
5.3.2将测量电压值调至最小值，接通电源如被测电压表表针发生转动，此电压表功能正常，记录被测电压表数值及标准钳形表测量的电压数值。
5.3.3调整测量电压，至测电压表指针到达表盘标尺1/2位置，记录被测电压表及及标准钳形表测量的电压数值。
9.附件4
1.
校验的目的是验证电表的好坏、准确性、精确度等，使其具有实际应用价值。
2
本标准适用于我公司内所有设备的电流表、电压表检测。
3
标准电流表1只，量程；标准电压表1只，量程、标准钳形表1只，量程交流电压，直流电压，交流电流，交流电流；连接线路若干
4
4.1将被测表平放，调整度。
5.2.2将测量电流值调至最小值，接通电源如被测电流表表针发生转动，此电流表功能正常，记录被测电流表数值及标准钳形表测量的电流数值。
5.2.3调整测量电流，至测电流表指针到达表盘标尺1/2位置，记录被测电流表及及标准钳形表测量的电流数值。
5.2.4继续调整测量电流，至被测电流表指针到达表盘标尺2/3位置，记录被测电流表及及标准钳形表测量的电流数值。
7
合格证
NO.：
有效期：
检验员：
8.附则
8.1本标准由设备管理科制订，经总经理室核准后，相关部门遵照执行，解释权属人力资源部。
8.2本细则于2011年7月23日制定。
8.3本细则自发布之日起执行。
9
9.1《检定证书》
NO.
记录文件名称
文件编号
备注
1
检定证书
SQ S13 2011 01 001 A0
电压电流的测量方法大全
电压电流的测量方法大全一、电压的测量1、直流电压的测量,如电池、随身听电源等.起首将黑表笔插进"com"孔,红表笔插进"Vo".把旋钮选到比估量值大的量程(细致:表盘上的数值均为最大量程,"V-"暗示直流电压档,"V~"暗示交换电压档,"A"是电流档),接着把表笔接电源或电池两头;连结打仗不乱.数值可以直接从表现屏上读取,若表现为"1.",则表白量程过小,那末就要加大绝缘胶垫量程后再测量.如果在数值左侧呈现"-",则表白表笔极性与实际电源极性相同,此时红表笔接的是负极.2、交换电压的测量.表笔插孔与直流电压的测量一样,不外应当将旋钮打到交换档"V~"地方需的量程便可.交换电压无正负之分,测量法子跟后面雷同.不管测交换仍是直流电压,都要细致人身平安,不要随便用手触摸表笔的金属部门.二、电流的测量1、直流电流的测量.先将黑表笔插入"COM"孔.若测量大于200mA的电流,则要将红表笔插入"10A"插孔并将旋钮打到直流"10A"档;若测量小于200mA的电流,则将红表笔插入"200mA"插孔,将旋钮打到直流200mA之内的符合量程.调解好后,便可以测量了.将万用表串进电路中,连结不乱,便可读数.若表现为"1.",那末就要加大量程;如果在数值左侧呈现"-",则表白电流从黑表笔流进万用表.交换电流的测量.测量法子与1雷同,不外档位应当打到交换档位,绝缘胶垫电流测量终了后应将红笔插回"Vo"孔,若健忘这一步而直接测电压,哈哈!你的表或电源会在"一缕青烟中上云霄"--报废!三、电阻的测量将表笔插进"COM"和"Vo"孔中,把旋钮打旋到"o"中所需的量程,用表笔接在电阻两头金属部位,测量中可以用手打仗电阻,但不要把手同时打仗电阻两头,如许会影响测量切确度的--人体是电阻很大可是有限大的导体.读数时,要连结表笔和电阻有精良的打仗;细致单元:在"200"档时单元是"o",在"2K"到"200K"档时单元为"Ko","2M"以上的单元是"Mo".四、二极管的测量数字万用表可以测量发光二极管,整流二极管hh测量时,表笔地位与电压测量一样,将旋钮旋到"不会画这个标记)档;用红表笔接二极管的正极,黑表笔接负极,这时候会表现二极管的正向压降.肖特基二极管的压降是0.2V左右,普通硅整流管(1N4000、1N5400系列等)约为0.7V,发光二极管约为1.8~2.3V.变更表笔,表现屏表现"1."则为畸形,由于二极管的反向电阻很大,不然此管已被击穿.五、三极管的测量表笔插位同上;其原理同二极管.先假设A脚为基极,用黑表笔与该脚相接,红表笔与其余两脚分别打仗其余两脚;若两次读数均为0.7V左右,然后再用红笔接A脚,黑笔打仗其余两脚,若均表现"1",则A脚为基极,不然必要从新测量,且此管为PNP管.那末集电极和发射极若何果断呢?数字表不能像指针表那样操纵指针摆幅来果断,那怎样办呢?咱们可以操纵"hFE"档来果断:先将档位打到"hFE"档,可以看到档位旁有一排小插孔,分为PNP和NPN管的测量.后面已果断出管型,将基极插入对应管型"b"孔,别的两脚分别插入"c","e"孔,此时可以读取数值,即b 值;再牢固基极,别的两脚对换;比力两次读数,读数较大的管脚地位与概况"c","e"相对应.小本领:上法只能直接对如9000系列的小型管测量,若要测量大管,可以采纳接线法,即用小导线将三个管脚引出.如许便利了不少哦.六、MOS场效应管的测量N沟道的有国产的3D01,4D01,日产的3SK系列.G极(栅极)简直定:操纵万用表的二极管档.若绝缘胶垫某脚与其余两脚间的正反压降均大于2V,即表现"1",此脚即为栅极G.再互换表笔测量别的两脚,压降小的那次中,黑表笔接的是D极(漏极),红表笔接的是S极(源极).文章来源：/html/104115279.html。
万用表测量交流电流电压方法
万用表测量交流电的有效值，常用的有三种方法：
方法一：峰值整流
我们知道，交流电的有效值为峰峰值的0.707倍，所以知道了峰峰值也就知道了有效值。
这个电路的优点是电路简单，缺点是非正弦波信号不准。
电路如下图所示
方法二：平均值整流，又称均方根整流
这和常见的桥式整流没什么区别，知道了整流后的电压也就知道了有效值。
比峰值整流好点，但精度还是不太
够，常用在3位半左右的数字表中。
电路如下图所示
方法三：真有效值电路
本方法用在比较高级一点的表中，应用此电路的数字表会在描述中写“真有效值测量”。
这种测量电路对于波形有
畸变的正弦波也能很好的测量。
多用在4位半精度以上的交流表中
其中的AD737大概人民币15元左右，对于几十块钱的万用表，是没有厂家能用上它的。
下图为著名仪器厂商FLUKE福
禄克公司的15B万用表，市场价300-500元左右，它里面也只是用到了平均值整流方式。
了解电流和电压的测量方法
了解电流和电压的测量方法在现代社会中，电流和电压是电力系统中最基本的物理量，也是我们日常生活中经常遇到的概念。
为了确保电力系统的正常运行和使用电器设备的安全，准确测量电流和电压至关重要。
本文将介绍一些常见的电流和电压测量方法，以便读者更好地了解和使用电力设备。
一、电流测量方法1. 熔断法熔断法是最常见和简单的电流测量方法之一。
它利用熔断器的原理，在电路中串联一个额定电流较小的熔断器，当电流超过熔断器额定值时，熔断器会熔断，起到保护电路的作用。
通过观察熔断器的熔断情况，可以粗略判断电流是否超过了熔断器的额定电流。
2. 磁场法磁场法是一种常用的电流测量方法，它基于电流会产生磁场的原理。
通过将电流所经过的导线或电缆绕制成圈状，通过感应电流产生的磁场来间接测量电流的大小。
该方法适用于较大电流的测量，但需要特殊的设备和技术支持。
3. 电压法电压法是一种常见的电流测量方法，它利用欧姆定律和电流与电压之间的关系进行测量。
通过在电路中加入一个已知电阻，然后测量电阻两端的电压，再根据欧姆定律即可计算出电流的大小。
这种方法简单易行，且不会对被测电路产生干扰，因此广泛应用于实际电流的测量中。
二、电压测量方法1. 直流电压测量直流电压测量是电力系统中常见的一种测量方法。
通常使用电压表或万用表进行直流电压的测量。
在进行测量之前，需要选择适当的量程，并正确连接测量引线，以确保测量的准确性。
同时，还需注意保护万用表或电压表免受过高电压的损害，避免电路短路和触电等危险。
2. 交流电压测量为了测量交流电压，我们通常使用交流电压表或示波器等设备。
在进行测量之前，需要选择适当的量程，并与测量引线连接。
在测量交流电压时需要注意，交流电压通常是随时间变化的，因此需要选择合适的观测时间段或频率范围来正确测量。
3. 无接触电压测量无接触电压测量是一种安全、方便的电压测量方法。
它利用电磁感应原理，通过感应电压引起电路中的电流，从而间接测量电压的大小。
机械万用表测量电压电流时读数的方法
机械万用表测量电压电流时读数的方法机械万用表是一种广泛应用于电工和电子领域的测试工具，用于测量电压、电流、电阻和其他一些电学参数。
它的使用简单而灵活，可以帮助工程师和技术人员快速准确地获取电路中的各项电学数据。
然而，在使用机械万用表进行电压和电流测量时，正确读数和理解测量结果的方法至关重要。
本文将从测量电压和测量电流两个方面，介绍机械万用表的读数方法，并分享一些实际工作中的经验和观点。
测量电压时的读数方法1. 准备工作在测量电压之前，首先要确保机械万用表已经校准并处于正常工作状态。
检查万用表的电池电量是否充足，并确认选择正确的电位档位。
2. 连接电路将机械万用表的测试线分别连接到被测电路的正负极。
确保连接牢固，并避免接触到其他导体，以防止误读或造成电路短路。
3. 选择合适的量程根据预估的电压范围，选择合适的电压档位。
如果电压超出了当前档位的上限，需要切换到更高的量程。
4. 读取电压值当连接好电路并选择好量程后，机械万用表上的指针会随着电压的变化而移动。
读取指针所在刻度的数值，并注意量程标尺上的单位。
有些机械万用表可能需要进行放大或缩小读数，根据具体仪器进行相应的操作。
测量电压时，需要注意以下几点：- 避免用力过大，以免损坏机械万用表的指针或表头。
- 保持稳定的连接，以确保测量结果的准确性。
- 注意选择合适的电压档位，避免超过仪器的额定量程。
测量电流时的读数方法1. 准备工作与测量电压类似，确保机械万用表处于正常工作状态，并选择正确的电流档位。
需要将机械万用表的测量插头从电压测量插孔转移到电流测量插孔上。
2. 断开电路在测量电流之前，必须断开电路中的电源，以防止发生电流过大造成的安全事故。
在断开电路后，将机械万用表的测量插头依次与断开的电路两端连接。
3. 选择合适的量程根据预估的电流范围，选择合适的电流档位。
如果电流超出了当前档位的上限，需要切换到更高的量程。
4. 读取电流值当连接好电路并选择好量程后，机械万用表上的指针会随着电流的变化而移动。
变频器电压电流典型检测方法
鍙橀鍣ㄧ數鍘嬬數娴佸吀鍨嬫娴嬫柟娉?1. 鍓嶈█銆€銆€鍙橀鍣ㄦ渶涓昏鐨勭壒鐐规槸鍏锋湁楂樻晥鐜囩殑椹卞姩鎬ц兘鍙婅壇濂界殑鎺у埗鐗规€с€傜畝鍗曞湴璇村彉棰戝櫒鏄€氳繃鏀瑰彉鐢垫満杈撳叆鐢靛帇鐨勯鐜囨潵鏀瑰彉鐢垫満杞€熺殑銆備粠鐢垫満鐨勮浆閫熷叕寮忓彲浠ョ湅鍑猴紝璋冭妭鐢垫満杈撳叆鐢靛帇鐨勯鐜噁锛屽嵆鍙敼鍙樼數鏈虹殑杞€焠銆傜洰鍓嶅嚑涔庢墍鏈夌殑浣庡帇鍙橀鍣ㄥ潎閲囩敤鍥?鎵€绀轰富鐢佃矾鎷撴墤缁撴瀯銆?銆€銆€閮ㄥ垎1涓烘暣娴佸櫒锛屼綔鐢ㄦ槸鎶婁氦娴佺數鍙樹负鐩存祦鐢碉紝閮ㄥ垎2涓烘棤鍔熺紦鍐茬洿娴佺幆鑺傦紝鍦ㄦ閮ㄥ垎鍙互閲囩敤鐢靛浣滀负缂撳啿鍏冧欢锛屼篃鍙敤鐢垫劅浣滀负缂撳啿鍏冧欢銆傞儴鍒?鏄€嗗彉鍣ㄩ儴鍒嗭紝浣滅敤鏄妸鐩存祦鐢靛彉涓洪鐜囧彲璋冩暣鐨勪笁鐩镐氦娴佺數銆備腑闂寸幆鑺傞噰鐢ㄧ數瀹瑰櫒鐨勮繖绉嶅彉棰戝櫒绉颁箣涓轰氦鐩翠氦鐢靛帇鍨嬪彉棰戝櫒锛岃繖绉嶆柟寮忔槸鐩墠閫氱敤鍨嬪彉棰戝櫒骞挎硾搴旂敤鐨勪富鍥炶矾鎷撴墤銆傛湰鏂囧皢閲嶇偣璁ㄨ杩欑缁撴瀯鍦ㄧ數鍘嬨€佺數娴佹娴嬭璁′腑搴旀敞鎰忕殑涓€浜涢棶棰樸€傚彉棰戝櫒鍦ㄨ繍琛岃繃绋嬩腑涓轰粈涔堣瀵圭數鍘嬨€佺數娴佽繘琛屾娴嬪憿?杩欏氨闇€瑕佷粠鐢垫満鐨勭粨鏋勫拰鎺у埗鐗规€т笂璇磋捣锛?銆€銆€鈶犱笁鐩稿紓姝ョ數鍔ㄦ満鐨勮浆鐭╂槸鐢辩數鏈虹殑纾侀€氫笌杞瓙鍐呮祦杩囩數娴佷箣闂寸浉浜掍綔鐢ㄨ€屼骇鐢熺殑锛屽湪棰濆畾棰戠巼涓嬶紝濡傛灉鐢靛帇涓€瀹氳€屽彧闄嶄綆棰戠巼锛岄偅涔堢閫氬氨杩囧ぇ锛岀鍥炶矾楗卞拰锛屼弗閲嶆椂灏嗙儳姣佺數鏈恒€傚洜姝わ紝棰戠巼涓庣數鍘嬭鎴愭瘮渚嬪湴鏀瑰彉锛屽嵆鏀瑰彉棰戠巼鐨勫悓鏃舵帶鍒跺彉棰戝櫒杈撳嚭鐢靛帇锛屼娇鐢靛姩鏈虹殑纾侀€氫繚鎸佷竴瀹氾紝閬垮厤寮辩鍜岀楗卞拰鐜拌薄鐨勪骇鐢熴€?銆€銆€鈶″彉棰戝櫒杩愯涓紝杩囪浇璧峰姩鐢垫祦涓洪瀹氱數娴佺殑 1.2~1.5鍊?杩囨祦淇濇姢涓洪瀹氱數娴佺殑 2.4~3鍊?鏍规嵁涓嶅悓鎬ц川鐨勮礋杞借姹傞€夋嫨涓嶅悓鐨勮繃娴佷繚鎶ょ偣);鍙﹀杩樻湁鐢垫祦闂幆鏃犺烦闂搞€佸け閫熼槻姝㈢瓑鍔熻兘閮戒笌鍙橀鍣ㄨ繍琛岃繃绋嬩腑鐨勭數娴佹湁鍏炽€?銆€銆€鈶负浜嗘敼鍠勫彉棰戝櫒鐨勮緭鍑虹壒鎬э紝闇€瑕佸鍙橀鍣ㄨ繘琛屾鍖鸿ˉ鍋匡紝鍑犵甯哥敤鐨勬鍖鸿ˉ鍋挎柟娉曞潎闇€妫€娴嬭緭鍑虹數娴併€?銆€銆€鈶ｇ數鍔ㄦ満鍦ㄨ繍杞腑濡傛灉闄嶄綆鎸囦护棰戠巼杩囧揩锛屽垯鐢靛姩鐘舵€佸皢鍙樹负鍙戠數鐘舵€佽繍琛岋紝鍐嶇敓鍑烘潵鐨勮兘閲忚串绉湪鍙橀鍣ㄧ殑鐩存祦鐢靛鍣ㄤ腑锛岀敱浜庣數瀹瑰櫒鐨勫閲忓拰鑰愬帇鐨勫叧绯伙紝灏遍渶瑕佸鐢靛帇杩涜鍙婃椂銆佸噯纭湴妫€娴嬶紝缁欏彉棰戝櫒鎻愪緵鍑嗙‘銆佸彲闈犵殑淇℃伅锛屼娇鍙橀鍣ㄥ湪杩囧帇鏃惰繘琛屽強鏃躲€佹湁鏁堢殑淇濇姢澶勭悊銆傚悓鏃跺彉棰戝櫒涓婄數杩囩▼銆佷笅鐢佃繃绋嬮兘闇€瑕佸垽鏂綋鍓嶇洿娴佹瘝绾跨數鍘嬬殑鐘舵€佹潵鍒ゆ柇绋嬪簭涓嬩竴姝ョ殑鍔ㄤ綔銆?銆€銆€閴翠簬鐢靛帇銆佺數娴佹娴嬬殑閲嶈鎬э紝鍦ㄥ彉棰戝櫒璁捐涓噰鐢ㄥ鐢靛帇銆佺數娴佽繘琛屽噯纭€佹湁鏁堟娴嬬殑鏂规硶鏄崄鍒嗗繀瑕佺殑銆?銆€銆€2.鍦ㄧ嚎娴嬮噺鐢靛帇鐨勫嚑绉嶆柟妗堣璁?銆€銆€鍙橀鍣ㄧ殑杩囩數鍘嬫垨娆犵數鍘嬮泦涓〃鐜板湪鐩存祦姣嶇嚎鐨勭數鍘嬪€间笂銆傛甯告儏鍐典笅锛屽彉棰戝櫒鐩存祦鐢靛帇涓轰笁鐩稿叏娉㈡暣娴佸悗鐨勫钩鍧囧€笺€傝嫢浠?80V绾跨數鍘嬭绠楋紝鍒欏钩鍧囩洿娴佺數鍘?銆傚湪杩囩數鍘嬪彂鐢熸椂锛岀洿娴佹瘝绾跨殑鍌ㄨ兘鐢靛灏嗚鍏呯數锛屼富鐢佃矾鍐呯殑閫嗗彉鍣ㄤ欢銆佹暣娴佸櫒浠朵互鍙婃护娉㈢數瀹圭瓑閮藉彲鑳藉彈鍒版崯瀹筹紝褰撶數鍘嬩笂鍗囪嚦绾?00V 宸﹀彸鏃讹紝鍙橀鍣ㄨ繃鐢靛帇淇濇姢鍔熻兘鍔ㄤ綔;鍙﹀鍙橀鍣ㄥ彂鐢熸瑺鍘嬫椂(350V宸﹀彸)涔熶笉鑳芥甯稿伐浣溿€傚鍙橀鍣ㄨ€岃█锛屾湁涓€涓甯哥殑宸ヤ綔鐢靛帇鑼冨洿锛屽綋鐢靛帇瓒呰繃鎴栦綆浜庤繖涓寖鍥存椂鍧囧彲鑳芥崯鍧忓彉棰戝櫒锛屽洜姝わ紝蹇呴』鍦ㄧ嚎妫€娴嬫瘝绾跨數鍘嬶紝甯哥敤鐨勭數鍘嬫娴嬫柟妗堟湁涓夌銆?銆€銆€1)鍙樺帇鍣ㄦ柟妗?銆€銆€鍥?涓紝P涓虹洿娴佹瘝绾跨數鍘嬫(+)锛孨涓虹洿娴佹瘝绾跨數鍘嬭礋(-)銆? 銆€銆€鍙橀鍣ㄦ帶鍒跺洖璺殑鐢垫簮鐢靛帇涓€鑸噰鐢ㄥ紑鍏崇數婧愮殑鏂瑰紡鏉ヨ幏寰楋紝鍒╃敤寮€鍏冲彉鍘嬪櫒鐨勭壒鐐癸紝鍦ㄥ壇杈瑰鍔犱竴缁勭粫缁凬4(鍖濇暟鏍规嵁瀹為檯鐢佃矾鍙傛暟鍐冲畾)浣滀负姣嶇嚎鐢靛帇鐨勯噰鏍疯緭鍑猴紝寮€鍏冲彉鍘嬪櫒鐨勫師杈圭數鍘嬩负姣嶇嚎鐢靛帇锛岃€屽壇杈硅緭鍑虹數鍘嬮殢鐫€鍘熻竟杈撳叆鐢靛帇鐨勫彉鍖栬€岀嚎鎬у湴鍙戠敓鍙樺寲锛岃繖鏍锋棦鑳借捣鍒板己寮辩數闅旂浣滅敤鍙堣兘璧峰埌闄嶅帇浣滅敤锛屾妸姝ら噰鏍蜂俊鍙风粡杩囧鐞嗗彲浠ラ€佸埌DSP鍐呰繘琛孉/D閲囨牱瀹炵幇鍚勭淇濇姢宸ヤ綔銆?銆€銆€2)绾挎€у厜鑰︽柟妗?銆€銆€P涓虹洿娴佹瘝绾跨數鍘嬫(+)锛孨涓虹洿娴佹瘝绾跨數鍘嬭礋(-)銆?銆€銆€鍦ㄨ繖绉嶆柟寮忎腑锛屽厜鑰︾殑鍒濈骇鎺ュ彈涓€缁勫緟娴嬬殑鎽告嫙鐢靛帇淇″彿锛屾绾ц緭鍑轰竴瀵瑰樊鍔ㄧ殑鐢靛帇淇″彿銆傝緭鍏ヤ笌杈撳嚭涔嬮棿鍦ㄤ竴瀹氳寖鍥村唴鏄竴绉嶇嚎鎬х殑褰撻噺鍏崇郴銆傚湪璁捐搴旂敤涓繀椤诲垎鍒粰鍏夎€︾殑杈撳叆銆佽緭鍑虹鎻愪緵闅旂鐨?5V鐢垫簮锛屼笖杩愭斁鐢佃矾蹇呴』鎻愪緵±15V鐢垫簮锛岀洿娴佹瘝绾跨數鍘嬬粡杩囩數闃诲垎鍘嬪悗鎺ュ叆鍏夎€︾殑杈撳叆绔紝杈撳嚭淇″彿绾挎€у湴璺熼殢杈撳叆淇″彿鍦板彉鍖栵紝鍏夎€︾殑杈撳嚭淇″彿缁忔斁澶х數璺斁澶у悗鎻愪緵缁橠SP杩涜鍐呴儴澶勭悊銆?銆€銆€鐢变簬姝ゅ厜鑰︾殑绾挎€ц寖鍥磋緝灏忥紝鍥犳杈撳叆绔數闃荤殑閰嶇疆蹇呴』浣胯緭鍏ヤ俊鍙峰湪鍏夎€︾殑绾挎€ц寖鍥村唴銆?銆€3)鐢靛帇闇嶅皵鏂规銆€銆€閲囩敤鐢靛帇闇嶅皵瀵规瘝绾跨數鍘嬭繘琛屾祴閲忥紝鎸夐湇灏斾娇鐢ㄨ姹傚繀椤绘彁渚?plusmn;15V鐢垫簮锛屼笖鐢垫簮鐢靛帇鐨勮宸笉瓒呰繃±5%锛岀敱浜庨湇灏旇緭鍏ョ鐢垫祦涓嶈秴杩?0mA,鍙牴鎹瘝绾跨數鍘嬬殑鑼冨洿鍙婇暱鏃堕棿宸ヤ綔鍙戠儹鐨勮姹傞厤缃緭鍏ョ鐢甸樆锛屾鐢靛帇闇嶅皵鐨勮緭鍏ャ€佽緭鍑哄凡闅旂锛屽洜姝ら湇灏旂殑杈撳嚭鐢垫祦淇″彿缁忕數闃籖5銆丷6閲囨牱杞崲鎴愮數鍘嬩俊鍙峰悗鍐嶈繘琛屽鐞?濡傛护娉€佹斁澶х瓑)鍙洿鎺ュ紩鍏SP锛岃繘琛屽疄鏃堕噰鏍疯绠椼€傛牴鎹瘝绾跨數鍘嬫娴嬭寖鍥寸殑涓嶅悓鍙€夊彇涓嶅悓鑰愬帇绛夌骇鐨勭數鍘嬮湇灏斾紶鎰熷櫒銆?銆€銆€琛?涓轰笁绉嶄笉鍚屾祴閲忔柟妗堢殑瀵圭収琛細銆€銆€3鍦ㄧ嚎娴嬮噺鐢垫祦鐨勫嚑绉嶆柟妗堣璁?銆€銆€瀹炴椂瀵瑰彉棰戝櫒杈撳嚭鐢垫祦妫€娴嬬殑鐩殑涓昏鏄槻姝㈣繃鐢垫祦鍙戠敓鏃舵崯鍧忓彉棰戝櫒锛屼互鍙婁负姝诲尯琛ュ伩銆佹棤璺抽椄鐢垫祦闂幆鎺у埗鎻愪緵瀹為檯鍙嶉鍊笺€傚鏋滅數娴佹娴嬩笉鍑嗙‘銆佽宸繃澶э紝鑰屽彉棰戝櫒鍙堝彧鑳芥牴鎹叾鍐呴儴鐨勬祴閲忕粨鏋滄潵杩涜淇濇姢鍜岃绠楋紝灏变細褰㈡垚璇姩浣溿€傚洜姝ゅ鐢垫祦鐨勬娴嬪氨蹇呴』鍙婃椂銆佸噯纭紝甯哥敤鐨勭數娴佹娴嬬數璺湁浜岀銆?銆€銆€1)鐢垫祦闇嶅皵鏂规銆€銆€闇嶅皵鐢垫祦浼犳劅鍣ㄦ槸搴旂敤闇嶅皵鏁堝簲鍘熺悊鐨勬柊涓€浠ｇ數娴佷紶鎰熷櫒锛岃兘鍦ㄧ數闅旂鏉′欢涓嬫祴閲忕洿娴併€佷氦娴併€佽剦鍔ㄤ互鍙婂悇绉嶄笉瑙勫垯娉㈠舰鐨勭數娴併€傜敱浜庨棴鐜湇灏旂數娴佷紶鎰熷櫒鐨勫搷搴旀椂闂村皬浜?,鍥犳鍑虹幇鐭矾鏃讹紝闇嶅皵杈撳嚭鐢垫祦淇″彿缁忛噰鏍风數闃昏浆鎹㈡垚鐢靛帇淇″彿鍙婃椂閫佸埌DSP锛屽湪IGBT 10us鐭矾瀹夊叏鏃堕棿鍐呭皝閿丳WM椹卞姩淇″彿杈撳嚭锛屼娇IGBT寰楀埌鍙潬鐨勪繚鎶ゃ€傚綋鐒讹紝鍚岀數鍘嬮湇灏斾竴鏍凤紝蹇呴』鎻愪緵鐢垫祦闇嶅皵姝ｅ父宸ヤ綔鎵€瑕佹眰鐨勭數婧愮數鍘嬶紝涓旂數婧愮數鍘嬭宸笉瓒呰繃±5%銆傚悓鏃堕€夋嫨鐢垫祦闇嶅皵鍏冧欢鏃讹紝绾挎€ц寖鍥村繀椤绘弧瓒矷GBT鏈€澶у伐浣滅數娴佺殑鑼冨洿銆備笁鐢垫祦闇嶅皵鏂规涓紝鐩存祦渚ч湇灏旂敤鏉ユ娴嬫ˉ鑷傜洿閫氭晠闅滐紝瀵瑰搷搴旀寚鏍囨湁杈冮珮瑕佹眰锛岃緭鍑轰晶涓ょ浉鐢垫祦妫€娴嬬敤鏉ュ畬鎴愭鍖鸿ˉ鍋裤€佹棤璺抽椄鐢垫祦闂幆銆佽繃杞姐€佽繃娴佺數娴佹娴嬨€傚浘 6.涓殑涓夐湇灏旀柟妗堜簩鍘绘帀浜嗙洿娴佷晶闇嶅皵锛岀洿閫氫繚鎶ら€氳繃鏅鸿兘椹卞姩鍏夎€︽潵淇濊瘉锛岃緭鍑轰晶涓夐湇灏旈櫎瀹炵幇鍥?涓袱闇嶅皵鍔熻兘澶栵紝杩樺彲杩涜杈撳嚭缂虹浉妫€娴嬨€?銆€銆€2)绾挎€у厜鑰︽柟妗?銆€銆€鍙橀鍣ㄨ緭鍑虹數娴佺粡浣庨樆鍊笺€佷綆鎰熸姉銆侀珮绮惧害鐨勯噰鏍风數闃昏繘琛岄噰鏍凤紝鎶婂緱鍒扮殑鐢靛帇淇″彿缁忕嚎鎬у厜鑰﹂殧绂汇€佹斁澶у悗閫佸埌DSP锛岀粡DSP鍐呴儴澶勭悊瀵瑰彉棰戝櫒杩涜淇濇姢锛屽叿浣撶數璺彲鍙傝€冪數鍘嬫祴閲忎腑绾挎€у厜鑰︾殑鐢佃矾锛屽彧鏄緭鍏ヤ俊鍙风绋嶆湁涓嶅悓銆傝繖绉嶇敤娉曟櫘閬嶅簲鐢ㄥ湪灏忓姛鐜囧彉棰戝櫒涓€傞噰鏍风數闃诲€肩殑閫夋嫨搴斿吋椤炬渶灏忕殑鍔熻€楀拰鏈€澶х殑绮惧害杩欎袱涓洜绱犮€?銆€銆€4鍙橀鍣ㄨ璁′腑瀵圭數鍘嬬數娴佷紶鎰熷櫒鎬ц兘鎸囨爣瑕佹眰銆€銆€a) 鐢电鍏煎(EMC)瑕佹眰锛?銆€銆€闅忕潃鍙橀鍣ㄧ瓑鐢靛姏鐢靛瓙瑁呯疆鐨勫箍娉涗娇鐢紝绯荤粺鐨勭數纾佸共鎵?EMI)鏃ョ泭涓ラ噸锛岀浉搴旂殑鎶楀共鎵拌璁℃妧鏈?鍗崇數纾佸吋瀹笶MC)宸茬粡鍙樺緱瓒婃潵瓒婇噸瑕侊紝杩欏氨瑕佹眰鐢靛帇銆佺數娴佷紶鎰熷櫒鑷韩鎶楀共鎵拌兘鍔涜寮恒€?銆€銆€b) 渚涚數鐢垫簮瑕佹眰锛?plusmn;15V±5%锛屽湪瀹為檯搴旂敤涓渚涚數鐢垫簮鐨勭簿搴﹀強骞插噣搴﹁姹傝緝楂橈紝鍚﹀垯瀹规槗寮曡捣娴嬮噺杈撳嚭涓嶅噯锛岀敋鑷充紶鎰熷櫒鍙戠儹鎹熷潖銆?銆€銆€c) 娓╁害鐗规€ц姹傦細宸ヤ綔鐜娓╁害瑕佹眰-10~+70鈩冿紝闅忕潃娓╁害鐨勫崌楂橈紝瑕佹眰浼犳劅鍣ㄧ殑杈撳嚭鍙楁俯搴︾殑褰卞搷瓒婂皬瓒婂ソ銆?銆€銆€d) 绾挎€у害瑕佹眰锛氫笉鍚岀郴鍒楃數鍘嬬數娴佷紶鎰熷櫒鐨勭嚎鎬у害鏄笉鍚岀殑锛屽湪楂樻€ц兘鍙橀鍣ㄨ璁′腑閲囩敤绾挎€у害≤±0.1%F.S锛岀嚎鎬ц寖鍥磋澶т簬娴嬮噺鐢垫祦鐨勬渶澶у€笺€?銆€銆€e) 浣撶Н瑕佹眰锛氫綋绉秺灏忚秺濂斤紝涓旀€ц兘绋冲畾銆?銆€銆€f) 鍝嶅簲鏃堕棿瑕佹眰锛氫笉鍚岀郴鍒楃數鍘嬬數娴佷紶鎰熷櫒鐨勫搷搴旀椂闂存槸涓嶅悓鐨勶紝涓€鑸€夌敤鍝嶅簲鏃堕棿杈冨皬鐨勪紶鎰熷櫒锛屽Tr ≤1μS 銆?。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电流电压检测方法
一，电压检测
1电压检测相对比较简单，电压传感器并接在待测电压的线端就行。
0.1V以上的精度的话比较简单，简单芯片就可以，比较器。
或电压跟随器；放大器来满足精度不够的问题，不同的放大器有不通的精度A) 以下为电压范围检测，输出状态：
常用器件：LM358，TL431等
B) 使用分压电路，将0--100V转换成0—5V ，然后通过ADC取样转换成数字信号，1024或更高位。
精度在10-3方，这种办法可以测定连续线性电压。
常用芯片AD536、AD637、LTC1966、LTC1967、LTC1968等等。
C)高精度一般采用专门的ADC转换芯片，带有专用接口。
常见于
0.05V以上的精度，要考虑到漂移。
常用专门芯片转换，ADC转换
芯片。
可以对连续的线性电压进行取样检测。
常用芯片如CS1232 ADC 0808/0809 ,AD574A , ADS1110, MAX4080/MAX4081 INA270 INA271
注意：电压电流转换的时候，根据需要为了防止干扰，有带隔离的芯片。
二，电流检测
电流检测分为接触与非接触式，
接触式：互感检测法、电阻检测法；
非接触式：霍尔电流传感器等
电流检测，实际上也依赖电压检测，再计算出电流。
1、交流互感检测法。
损耗低。
互感检测法，一般用在高电压大电
流场合(交流)。
当主绕组流过大小不同电流时，副绕组就感应出相应的高低不同的电压。
将互绕组的电压数值读出，就可计算出流经主绕组的电流。
比如变压器中常用。
为了减少损耗，常采用电流互感器检测。
在电流互感器检测电路的设计中，要充分考虑电路拓扑对检测效果的影响，综合考虑电流互感器的饱和问题和副边电流的下垂效应，以选择合适的磁芯复位电路、匝比和检测电阻。
电流互感器检测在保持良好波形的同时还具有较宽的带宽，电流互感器还提供了电气隔离，并且检测电流小损耗也小，检测电阻可选用稍大的值，如一二十欧的电阻
2、电阻检测法。
电阻检测法，一般用于低电压小电流场合。
利用电流流过电阻时，在电阻两端会产生相应的电压，将这个电压数值读出，就可计算出流经电阻的电流。
也就通常的电流转成电压来测量电流。
取样后通过放大，采用ADC方法能得到线性的变化；如采用比较器则能得到电流状态。
器件： CSM2512 放大器需要高的增益。
MAX471
优势：成本低、精度较高、体积小
劣势：温漂较大，精密电阻的选择较难，无隔离效果；检测电阻损耗大
输出状态：
如：MAX4198 MAX4199 INA270,INA271等
该电路的缺点：
1）输入电阻相对较低，等于R1；
2）输入端的输入电阻一般有较大的误差值
3）要求电阻的匹配度要高，以保证可接受的CMRR。
任何一个电阻产生1%变化就会使CMRR降低到46dB；0.1%的变化使CMRR达到66dB，0.01%的变化使CMRR达到86dB。
高端电流检测需要较高的测量技巧，这促进了高端检流集成电路的发展。
而低端电流检测技术似乎并没有相应的进展。
放大器的选择：
放大器要有足够低的输入失调，尽量高的共模抑制比。
还要注意放大器的共模输入范围是否覆盖实际信号的共模范围，带宽是否满足要求等等。
在进行pcb设计时需别注意检测信号线的走线，要尽量保持两条检测线靠近、对称布局，并远离大功率信号、数字信号布局运放的CMRR,Vos ，Vos drift setting time等等。
会影响测试精度的。
3、取样电阻选择需要考虑的问题
1）电压损耗：取样电阻值过大会产生损耗
2）精度：较大的取样电阻可以获得更高的小电流测量精度。
主要因为取样电阻上的电压越大，运放的失调电压与输入偏置电流的影响相对越小。
3）效率与功耗：当电流大时，取样电阻上可能发热。
额定功率要大。
4）电感：如果取样电流包含大量高频成分，则取样电阻的电感量要很小。
绕线电阻的电感最大，金属膜电阻较好。
5)温漂：电阻发热时，会引起阻值的变化。
选择低温漂元器件及电路，布局时检测信号线要对称。
如：1个电阻R=1mΩ，精度为±1%，TCR=±200ppm/℃，输出电流
最大电流为45A时输出功率为2W，这种情况下温度会有所I=33A，输出功率P=1W。
当
改变。
假设温度漂移是75℃，如果TCR=20ppm/℃，输出精度改变为 TCR=（75℃）×（20p p m/℃）×（0.0001%/ppm）=0.15%；如果是普通电阻，温漂特性达800ppm/℃，则有TCR= （75℃）×（800ppm/℃）×（0.0001%/ppm）=6%。
根据系统精度要求不同，可以选择不同温漂特性的电流传感器。
常用零温漂器件OPA335,
OPA333,INA209
6）成本：直接在PCB板上检测电流，由于印制板铜线精度不高，电路里需要一个电位调节满量程的电流值。
同时还要考虑温漂。
三、采用霍尔电流传感器方式。
常用开环与闭环两种方式。
闭环模式又称为零磁通模式或磁平衡模式，其输入与输出端均为电流信号。
开环模式又称为直接测量式霍尔电流传感器，输入为电流，输出为电压。
这种方式的优点是结构简单，测量结果的精度和线性度都较高。
可测直流、交流和各种波形的电流。
但它的测量范围、带宽等受到一定的限制。
在这种应用中，霍尔器件是磁场检测器，它检测的是磁芯气隙中的磁感应强度。
电流增大后，磁芯可能达到饱和；随着频率升高，磁芯中的涡流损耗、磁滞损耗等也会随之升高。
这些都会对测量精度产生影响。
当然，也可采取一些改进措施来降低这些影响，例如选择饱和磁感应强度高的磁芯材料；制成多层磁芯；采用多个霍尔元件来进行检测等等。
四、其他的电流检测器件。
除以上介绍的几种电流检测方式外，还有其他几种测量方式，分别为：
AVAGO的光耦隔离放大器。
TI的电容式隔离放大器
ADI的西格玛德尔塔式隔离放大器。
