生物医学传感器原理与应用第8章 热电式传感器

15
16
17
18
19
8.2 热电偶
8.2.1 热电效应 两种不同导体A和B组成闭合回路，如图8.9所示， 如果两接点的温度不同，在回路中就会产生电动势，有 电流流过。这种现象称为热电效应或塞贝克效应。这两 种导体的组合称为热电偶。
20
（1）接触电动势 各种导体中都存在大量的自由电子，不同金属的自 由电子密度不同，当两种金属接触在一起时，在结点就 要发生电子扩散，电子密度大的金属的自由电子向电子 密度小的金属扩散，这时电子密度大的金属因失去电子 而具有正电位；相反，电子密度小的金属因接收了扩散 来的多余电子而带负电。这种扩散直到动态平衡为止， 产生一个稳定的接触电势。接触电势的大小与材科和温 度有关，其表达式为
10
随着电流增加，热敏电阻的耗散功率增加，以致电 流加热引起热敏电阻的自身温度超过环境温度，热敏电 阻阻值降低，当电流增加时，电压增加逐渐变缓，出现 非线性正阻区段，该段的耗散功率为1耀10mW；当电 流再继续增加，电压却逐渐减小，这时因为电阻自身加 温加剧，阻值迅速减小，当阻值减小的速度超过电流增 加的速度时，即出现电压随电流增加而减小的负阻区， 这一段的热敏电阻的耗散功率超过10mW。当电流超过 某一允许值时，热敏电阻将被损坏。
4
5
6
8.1.2 半导体热敏电阻 采用半导体材料制作温度传感器，由于体积小，灵 敏度高，长期稳定性好等优点，因而在生物医学的温度 测量中用得非常广泛。 （1）电阻—温度特性 对于NTC型热敏电阻，在不太宽的温度范围内（低 于450℃ ），热敏电阻的电阻—温度特性都符合指数规 律，即
7
8
9
（2）伏安特性 热敏电阻的伏安特性表示在稳态情况下，热敏电阻 两端的电压与流过热敏电阻的电流之间的关系如图8.3 所示。伏安特性曲线分为三段。第一段为线性段，这一 段的热敏电阻功耗小于1mW，电流不足以引起热敏电阻 发热，热敏电阻的温度基本上就是环境温度，这时电压 和电流呈现线性关系，热敏电阻相当于一个固定电阻；
21
22
（2）单一导体的温差电动势 对单一金属A，如果两端温度不同，分别为T和T0， 则在两端也会产生电势EA（T，T0）这个电势称为单一 导体的温差电势。这个电势的形成原因是导体高温端的 自由电子具有较大动能，向低温端扩散，高温端失去电 子带正电，低温端获得电子带负电，其电位差为
23
（3）总电势及热电偶规律 热电偶的总电动势为接触电动势和温差电动势之和， 即
①如果热电偶两电极材料相同，则虽有温差，但输 出电势为零。因此必须用两种不同材料构成热电偶。 ②如果热电偶两结点温度相同，则回路中的总电势 必等于零。
24
③热电势只与两结点温度相关，与热电偶的尺寸、 形状及沿金属的温度分布无关。 ④中间导体定律：由导体 A、B组成的热电偶，当 引入第三种导体C时，如图8.10所示，只要保持第三种 导体的两端温度相同，接入电极C后对回路总电势无影 响。 ⑤标准电极定律：如果两导体A和B分别与第三种导 体C的热电势为已知，则这两个导体A和B组成的热电偶 的热电势为
1
8.1 热电阻式传感器的基本原理
几乎所有物质的电阻率都随其本身的温度的变化而 变化，这一物理现象称为热电阻效应。利用这一原理制 成的温度敏感元件称为热电阻，一般采用导体和半导体 材料。在一定的温度范围内，大多数金属的电阻率几乎 与温度成正比。电阻与温度的关系为
2
3
8.1.1 金属热电阻 纯金属是热电阻的主要材料，虽然大多数金属都有 一定的温度系数，但作为测温元件的材料必须具有良好 的线性、稳定性和较高的电阻率。常用的金属热电阻材 料是铂和铜。 铂电阻的阻值和温度之间的关系接近线性在0耀 630℃ ，其电阻—温度关系为
34
35

36
37
8.3.2 三极管温度传感器 在一定的温度范围内，在小注入条件下，只要 ， 则不管集电结是零偏还是反偏，NPN型晶体三极管的集 电极电流IC与基极—发射极电压VBE和温度T的关系为
25
26
8.2.2 热电偶种类和特点 构成热电偶的两导体A和B称为热电极，对热电极材 料的要求是： ①热电动势大，测温范围宽，线性好。 ②性能稳定，不易氧化，变形和腐蚀。 ③电阻温度系数小，电阻率小。 ④易加工，材料复制性好。热电偶的热电势与温度 的关系可近似表示为
27
28
29
8.2.3 参考结点处理 若已知参考结点（冷端）的绝对温度T0，则待测结 点的温度可由热电动势确定。参考结点的温度可用直读 温度计测量，或者把冷端放置在温度严格控制的水浴内。 在最精密的测量工作中，水浴是一个水三相点装置，其 温度是0.01±0.0005℃ 。比较简单的方法是使用冰浴。
30
31
32
33
8.3 半导体温度传感器
从半导体物理的知识我们知道，PN结的伏安特性与 温度有关，利用PN结的这一特点，可以制成各种温度 传感器，典型的PN结型温度传感器有二极管温度传感 器，三极管温度传感器和集成电路温度传感器。 8.3.1 二极管温度传感器 从由一个PN结构成的二极管的伏安特性曲线知，当 流过二极管的电流恒定时，随着温度的升高，二极管两 端的电压近似线性地降低。
11
（3）热敏电阻的线性化 在线性读数的温度计设计中，当所需的温量程较大 时，电阻—温度特性的固有非线性严重影响测温精度。
12
13
14
（4）热敏电阻测温电路 图8.5是用串联电阻线性化的测温电路，RS将电导 温度特性线性化，为消除自热误差，串联电路用50mV 的电压源供电，输出电压V0与RS和RT串联的电导成正 比，调整电位器使温度为0℃ 时输出为零。由于串联电 导在一定范围内与温度成正比，因此，输出电压也与温 度成线性关系。该电路在0耀40℃ 使用时，最大偏差约 为0.15℃ 。
第8章 热电式传感器

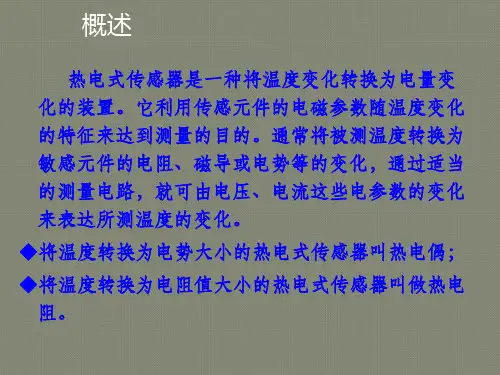

温度是一个很重要的物理量，物体的许多物理现象 和化学性质都与温度有关。在生物医学领域里，温度也 是一个非常重要的生理参数，病人的体温为医生提供了 生理状态的重要信息。热电式传感器是利用某些材料或 元件的物理特性与温度有关这一性质，将温度的变化转 化为电量的变化。本章将介绍热电阻、PN结、热电偶、 石英晶体、辐射等常用温度传感器。
