圆振动筛标准
振动筛检测的参数标准
振动筛检测的参数标准
振动筛是一种常用的筛分设备，用于分离固体颗粒和粉末材料。
振动筛的参数标准通常涉及到筛网尺寸、振幅、振动频率、处理能
力等方面。
首先，筛网尺寸是指振动筛上所采用的筛网的孔径大小，不同
的筛网尺寸适用于不同粒度的物料筛分。
通常情况下，筛网尺寸由
实际应用需求和物料特性来确定，需要根据具体情况选择合适的筛
网尺寸。
其次，振幅是指振动筛在工作过程中筛面的振动幅度，振幅的
大小直接影响到筛分效果。
通常情况下，振幅的调节需要根据物料
的特性和筛分要求来进行，一般来说，对于易筛分的物料，可以采
用较大的振幅，对于难筛分的物料，则需要适当减小振幅。
振动频率是指振动筛在单位时间内完成的振动次数，振动频率
的选择也需要根据物料的特性和筛分要求来确定，一般来说，对于
细颗粒的物料，可以采用较高的振动频率，对于粗颗粒的物料，则
可以采用较低的振动频率。
最后，处理能力是指振动筛在单位时间内处理物料的能力，处理能力的大小取决于振动筛的尺寸、筛网面积、振动参数等因素。
在实际应用中，需要根据物料的产量和筛分要求来确定振动筛的处理能力，以保证筛分效果和生产效率。
总的来说，振动筛的参数标准需要根据具体的物料特性和筛分要求来确定，合理的参数选择可以提高筛分效率，确保产品质量，降低能耗，提高生产效率。

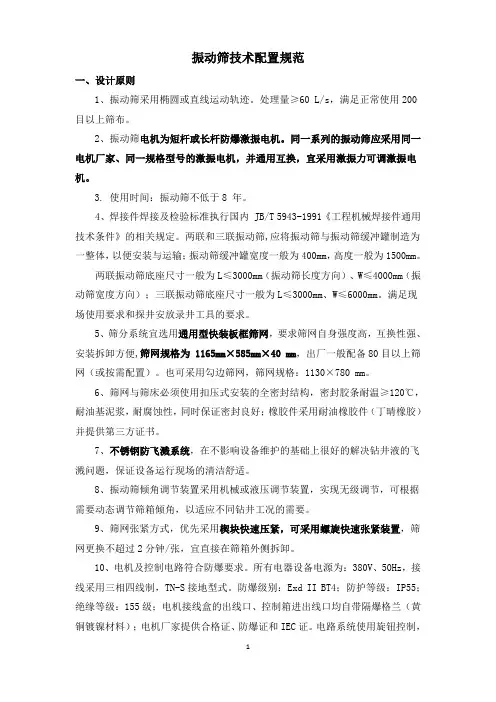

振动筛技术配置规范
振动筛技术配置规范一、设计原则1、振动筛采用椭圆或直线运动轨迹。
处理量≥60 L/s，满足正常使用200目以上筛布。
2、振动筛电机为短杆或长杆防爆激振电机。
同一系列的振动筛应采用同一电机厂家、同一规格型号的激振电机，并通用互换，宜采用激振力可调激振电机。
3. 使用时间：振动筛不低于8 年。
4、焊接件焊接及检验标准执行国内 JB/T 5943-1991《工程机械焊接件通用技术条件》的相关规定。
两联和三联振动筛,应将振动筛与振动筛缓冲罐制造为一整体，以便安装与运输；振动筛缓冲罐宽度一般为400mm，高度一般为1500mm。
两联振动筛底座尺寸一般为L≤3000mm（振动筛长度方向）、W≤4000mm（振动筛宽度方向）；三联振动筛底座尺寸一般为L≤3000mm、W≤6000mm。
满足现场使用要求和探井安放录井工具的要求。
5、筛分系统宜选用通用型快装板框筛网，要求筛网自身强度高，互换性强、安装拆卸方便,筛网规格为 1165mm×585mm×40 mm，出厂一般配备80目以上筛网（或按需配置）。
也可采用勾边筛网，筛网规格：1130×780 mm。
6、筛网与筛床必须使用扣压式安装的全密封结构，密封胶条耐温≥120℃，耐油基泥浆，耐腐蚀性，同时保证密封良好；橡胶件采用耐油橡胶件（丁晴橡胶）并提供第三方证书。
7、不锈钢防飞溅系统，在不影响设备维护的基础上很好的解决钻井液的飞溅问题，保证设备运行现场的清洁舒适。
8、振动筛倾角调节装置采用机械或液压调节装置，实现无级调节，可根据需要动态调节筛箱倾角，以适应不同钻井工况的需要。
9、筛网张紧方式，优先采用楔块快速压紧，可采用螺旋快速张紧装置，筛网更换不超过2分钟/张，宜直接在筛箱外侧拆卸。
10、电机及控制电路符合防爆要求。
所有电器设备电源为：380V、50Hz，接线采用三相四线制，TN-S接地型式。
防爆级别：Exd II BT4；防护等级：IP55；绝缘等级：155级；电机接线盒的出线口、控制箱进出线口均自带隔爆格兰（黄铜镀镍材料）；电机厂家提供合格证、防爆证和IEC证。
圆振动筛中的2yk
圆振动筛中的2yk
一、2yk振动筛介绍：
2YK振动筛属于圆振动筛的型号之一，圆振动筛顾名思义，其筛箱的运动轨迹为圆形或椭圆形，又因为振动筛只有一个轴，所以又称为单轴振动筛。
二、2yk振动筛工作原理：
2yk振动筛的带轮中心在轴承中心和偏心块的中心之间，同时带轮的中心线也在偏心块与振动机体合成的质心上，故而当振动筛进行作业时，带轮就不会与筛箱同时振动，独自旋转运动，因此一般用较大的振幅，来提高筛分效率。
这使得2yk振动筛发展十分迅速，得到了大量的应用。
时下工业生产中采用的振动筛基本都会有圆振动筛这一类型。
三、2yk振动筛使用注意事项：
2yk振动筛可以按照作业场地的条件需求来采取吊装或座装，而2yk振动筛通常选择座装。
因为振动筛会把较大的动负荷传结基础，这就要求基础必备足够的硬度和力度。
一旦采取座装，建议要用底脚螺栓来固定大、中型振动筛与基础相连的弹簧座，而小型振动筛则可不必固定。
假如减振弹簧是分组安装的，那么应该让给料端两组弹簧的平均高度和静压缩量尽可能保持一致，排料端的两组弹簧亦得这样，而前后是允许有所差别的。
支承弹簧安装后，要求与弹簧支撑平面保持垂直。
为减轻对筛面的冲击，须保持受料端的给料落差小于等于500毫米，其给料方向须保持与筛面上物料运动的方向一致。
筛箱安装后，进料端和出料端的筛扳平面须保持左右方向水平，确认时用水平尺检查即可。
本文转自新乡大用。
圆振动筛的用途及型号命名规则
圆振动筛的用途及型号命名规则
森达圆振动筛的用途及型号命名规则
森达重工是从事多年的矿山破碎设备的厂家，经验丰富，设备齐全，深受广大客户的喜爱，圆振动筛是矿山筛分，分级所必须的设备，也是作为森达重工的重点设备，可以根据客户要求，产量来定制振动筛的尺寸、规格和层数。
森达圆振动筛的用途：
森达振动筛为圆形轨迹运动、座式安装、筛箱有单层、双层筛面多种，可供选矿、建材、电力及化工部门做物料的分级，筛分。
振动筛的型号说明：
例如型号2YK1548型：其中2表示筛网的层数，Y表示圆运动，K表示偏心块激振器，15表示筛机的宽度（分米），48表示筛机的长度（分米）
制砂机:。
圆形振动筛制作工艺及流程介绍
圆形振动筛制作工艺及流程介绍
对于经常接触振动筛的人来说，对于圆形振动筛肯定不会陌生，你或许能很形象的说出它的外观—如整体呈圆柱状，不锈钢筛框外表整洁光滑，底座稳重等等。
但生产圆形振动筛之前需要了解这些是不够的，对其基础构造有一个完整的概念十分重要。
下面，振动筛厂家新乡大用就详细讲一下圆形振动筛制作工艺。
首先圆形振动筛主要是由底座、立式振动电机、减震弹簧、筛框、筛网、清网装置、防尘盖组成，在制造时分别对各个部件分批次生产。
振动筛生产制造的工艺要求
1、底座的生产,如物料无腐蚀或卫生条件要求可选用普通碳钢材质.在切割板材前应了解自身生产需求和生产空间.我们参照常用的1200型圆形震动筛为例,其底座实际宽度为1170,而高度可根据自身需求来切割.切割完成后需要使用压弯机将其打弯成型,这一过程就需要有生产经验的操作员进行生产了；
2、筛框的生产,生产该部件时如想使外观更加整洁卫生可选用304不锈钢材质.但304材质在切割过程中由于其属性问题很容易出现偏差,所以在切割与压弯时应注意;
3、防尘盖的生产,该部件的生产需要压模成型,如自己生产没有条件的情况下可以忽略；
4、焊接与拼装
通过以上步骤的生产,下面我们就需要将各部件进行焊接与拼装工作.碳钢的焊接可使
用普通焊条即可,但需要注意的是焊点不能漏焊、断焊;不锈钢的焊接需要有专业的氩弧焊操作人员.筛机的拼装,当筛机各部件已经焊接好后就可以拼装了.
振动筛整体拼装顺序为:中间体与电机的拼装、中间体与底座的拼装、减震弹簧安装在中间体上、筛框与弹簧的安装、安装筛网加装请网装置、最够使用束环将个筛框固定加装防尘盖即可。
振动筛生产流程：
本文转自新乡大用/x535.html。
JB-T4042-1999
５ 型 式试 验
５．１ 振动筛应在使用现场空负荷试验合格后进行型式试验，试验场地应满足工业性试验大纲的要求。 ５．２ 振动筛的安装和所带负荷应符合产品设计要求。在振动筛运转正常时，试验以下项 目：
ａ） 振 幅 ；
ｂ） 振 动 频率；
ｃ） 振 动 方向角 ；
ｄ） 筛 面 倾角；
ｅ） 噪 声 ； ｆ） 每 个 支点动负荷和最大动负荷 ；
Ｔ、 二＝ ｋ Ａ ＇· ··· ··· ··· ··· ··· ·· ··· ··· ··· ··· ··· ·，· ··· ··· ·… … （２ ）
式中：Ｔ－— 每个支点的最大动负荷，Ｎ；
Ａ＇ — 实 测 的 最 大垂直振 幅，ｍ。
ＪＢ／＇ｒ ４０４２一 １９９９
３．６ 振动筛在试验 中应进行正常维护 ，并符合有关安全技术要求
４ 出厂试 脸
４．１ 被试验的振动筛应进行空负荷试验 振动筛的安装应符合技术要求 ，待运转平稳后方可进行试验。
国家机械工业局 １９９９一０６一２８批准
２０００一０１一０１实施
ＪＢ／Ｔ ４０４２一 １９９９
４．２ 试 验项 目如下 ： ａ）振幅 ； ｂ）振动频率； ｃ）振动方向角； ｄ）噪声 ； ｅ）每个支点的动负荷和最大动负荷；
ｗ一Ｖ＇ｉ９ｆ· ············。·······。··········。··········……（ห้องสมุดไป่ตู้）
圆振动筛原理
圆振动筛原理
圆振动筛是一种有固定筛面的多层振动筛，在振动筛中，筛面的运动轨迹是一个圆，其上有一系列的抛物线，抛起的物料落在抛物线上形成的力也是圆力，因此，圆振动筛比其它类型的振动筛耗电量低、结构简单、维修方便。
当筛分物料粒径大于
10mm时，采用多层圆振动筛。
此外，还可根据物料形状采用
不同形状的抛物线轨迹。
在筛分过程中，物料在运动中作直线运动时，其加速度为零，当物料在抛物线轨迹上作圆运动时，其加速度大于1。
在相同转速下，直线运动比圆运动所需的能量小。
因此，圆振动筛每层筛面所需的功率比直线振动筛小得多。
圆振动筛主要由以下几部分组成：筛板、电动机、偏心块、筛框等。
电动机通过联轴器与筛框连接并驱动偏心块旋转，使电机轴带动偏心块转动并由电磁制动装置产生激振力使筛框做椭圆轨迹振动。
为了解决物料在筛面上的堵塞问题，筛面的形状和布置方式应满足两个条件：一是物料在筛面上必须形成“筛孔”状；二是在两个方向上必须有足够大的振幅。
—— 1 —1 —。
各类型振动筛型号分类及技术参数
各类型振动筛型号分类及技术参数振动筛是一种常用的物料筛选设备，广泛应用于矿山、建筑材料、化工、电力、冶金等行业。
根据其结构特点、筛分材料的性质，振动筛可以分为多种类型，以下是各类型振动筛的分类及其技术参数。
一、直线振动筛1.结构特点：直线振动筛采用振动电机作为振动源，通过其激振装置使筛板产生直线振动，一般采用双振动电机驱动，可产生强大的激振力，适用于中、细颗粒物料的筛分。
2.技术参数：-筛面倾角：0-7°-处理能力：10-500t/h- 筛分粒度：0.074-15mm二、圆振动筛1.结构特点：圆振动筛采用筛箱为圆形，通过振动电机产生惯性离心力使物料在筛面上产生圆形运动。
圆振动筛适用于湿、干、细颗粒物料的筛分。
2.技术参数：- 筛面直径：600-3000mm-处理能力：20-300t/h- 筛分粒度：0.074-350mm三、高频振动筛1.结构特点：高频振动筛采用振动电机作为振动源，通过筛架上的振动传感器将高频振动转换为筛板上的微弱振动，使物料在筛面上进行高频筛分。
高频振动筛适用于湿、糊状物料的筛分，可以有效去除细小颗粒物料。
2.技术参数：-震动频率：325-3300次/分钟-处理能力：15-700t/h- 筛分粒度：0.075-20mm四、椭圆振动筛1.结构特点：椭圆振动筛采用筛箱为椭圆形，通过两个不同速度的振动电机产生椭圆振动，使物料在筛面上沿椭圆轨迹进行筛分。
椭圆振动筛适用于湿、干物料的筛分，可提高筛分效率。
2.技术参数：- 筛面宽度：1000-4000mm-处理能力：50-850t/h- 筛分粒度：0.075-300mm五、翻转振动筛1.结构特点：翻转振动筛采用筛箱为翻转角度可调的矩形结构，通过偏心块驱动振动装置产生筛箱的翻转运动，使物料在筛面上进行筛分。
翻转振动筛适用于高湿度、黏糊性物料的筛分，可解决物料黏结、堵塞的问题。
2.技术参数：-筛箱翻转角度：35-55°-处理能力：15-450t/h- 筛分粒度：2-75mm以上是各类型振动筛的分类及其技术参数。
振动筛标准
DZ/T 0118-1994 实验室用标准筛振荡机技术条件1989-05-01 现行GB/T 15715-2005 煤用重选设备工艺性能评定方法国家质量监督检验检验. 2006-01-01 现行GB/T 15716-2005 煤用筛分设备工艺性能评定方法国家质量监督检验检验. 2006-01-01 现行GB 25521-2010 矿用筛分设备安全要求国家质量监督检验检疫. 2011-10-01 即将实施JB/T 10171-2000 弛张筛2000-10-01 现行JB/T 10345-2002 块偏心式自同步水平筛国家经济贸易委员会2002-12-01 现行JB/T 10346-2002 块偏心式倾斜筛全国矿山机械标委会2002-12-01 现行JB/T 10460-2004 香蕉形直线振动筛国家发展和改革委员会2004-11-01 现行JB/T 10653-2006 高频直线振动筛国家发展和改革委员会2007-05-01 现行JB/T 10656-2006 棒条振动给料筛国家发展和改革委员会2007-05-01 现行JB/T 10657-2006 宽筛面强迫同步直线振动筛国家发展和改革委员会2007-05-01 现行JB/T 10727-2007 振幅递减椭圆振动筛国家发展和改革委员会2007-11-01 现行JB/T 10728-2007 大型自同步箱式振动器直线振动筛国家发展和改革委员会2007-11-01 现行JB/T 10729-2007 大型强迫同步圆振动筛国家发展和改革委员会2007-11-01 现行 JB/T 10879-2008 温热物料用圆振动筛国家发展和改革委员会2008-11-01 现行JB/T 10880-2008 温热物料用直线振动筛国家发展和改革委员会. 2008-11-01 现行 JB/T 10882-2008 三轴椭圆等厚振动筛国家发展和改革委员会2008-11-01 现行JB/T 11000-2010 多元高幅圆振动网振筛工业和信息化部2010-07-01 现行JB/T 11111-2010 高频网振筛工业和信息化部2011-04-01 现行JB/T 1806-2010 矿用单轴振动筛工业和信息化部2010-07-01 现行JB/T 2444-2008 煤用座式双轴振动筛国家发展和改革委员会2008-11-01 现行JB/T 2445-1999 煤用弧形筛全国矿山机械标准化技. 2000-01-01 现行JB/T 2446-1992 煤用脱水筛条洛阳矿山机械研究所1993-07-01 现行JB/T 2447-1992 煤用条缝筛板（穿条式）洛阳矿山机械研究所1993-07-01 现行JB/T 3278-1992 焊接条缝筛板洛阳矿山机械研究所1993-07-01 现行JB/T 3687.1-1999 矿用座式振动筛系列型谱全国矿山机械标准化技. 2000-01-01 现行JB/T 3687.2-1999 矿用座式振动筛技术条件全国矿山机械标准化技. 2000-01-01 现行JB/T 4042-2008 振动筛试验方法国家发展和改革委员会2008-11-01 现行JB/T 4245-2008 矿浆准备器国家发展和改革委员会. 2008-11-01 现行JB/T 4246-1999 旋转概率筛全国矿山机械标准化技. 2000-01-01 现行JB/T 4265-1999 弧形筛国家机械工业局2000-01-01 现行JB/T 4266-1999 弧形筛网全国矿山机械标准化技. 2000-01-01 现行JB/T 5496-2004 振动筛制造通用技术条件国家发展和改革委员会2004-11-01 现行 JB/T 5508-2004 冷矿振动筛国家发展和改革委员会2004-11-01 现行JB/T 6388-2004 YKR型圆振动筛2004-11-01 现行JB/T 6389-2007 ZKR型直线振动筛国家发展和改革委员会2007-11-01 现行JB/T 7891-2010 轴偏心式圆振动筛工业和信息化部2010-07-01 现行JB/T 7892-2010 块偏心箱式直线振动筛工业和信息化部2010-07-01 现行JB/T 7893.1-1999 立式振动离心机国家机械工业局2000-01-01 现行JB/T 7893.2-1999 立式振动离心机用筛网2000-01-01 现行JB/T 9022-1999 振动筛设计规范国家机械工业局2000-01-01 现行JB/T 9030-2006 直线等厚筛国家发展和改革委员会2007-05-01 现行JB/T 9031-1999 矿用冲孔筛板2000-01-01 现行JB/T 9032-1999 矿用金属编织筛网国家机械工业局2000-01-01 现行JB/T 938-2010 煤用单轴振动筛工业和信息化部2010-07-01 现行MT/T 154.9-1996 煤用筛分设备型号编制方法煤炭工业部1997-10-01 现行MT/T 266-1992 块偏心直线振动筛基本参数系列能源部1992-12-01 现行MT/T 267-1992 块偏心圆振动筛基本参数系列能源部1992-12-01 现行MT/T 659-1997 GXS细粒分级筛煤炭工业部1998-04-01 现行MT/T 660-1997 煤用振动筛规格尺寸系列煤炭工业部1998-04-01 现行MT/T 766-1998 评定煤用筛分设备工艺性能的计算机算法国家煤炭工业局1999-04-01 现行JB/T 5330-2007 三相异步振动电机技术条件（激振力0.6 kN～210 kN）国家发展和改革委员会2007-11-01 现行振动筛分设备已作废国家标准GB/T 15715-1995 煤用重选设备工艺性能评定方法1996-06-01 作废GB/T 15716-1995 煤用筛分设备工艺性能评定方法1996-06-01 作废GB 6063-1985 YA型圆振动筛1986-04-01 作废GB 6064-1985 ZKX型直线振动筛1986-04-01 作废GB 6065-1985 TZ立式振动离心机1986-04-01 作废GB 6066-1985 TZ立式振动离心机用筛网1986-04-01 作废JB/Z 145-1979 矿用座式振动筛系列型谱1999-04-05 作废JB 1806-1981 矿用单轴振动筛1989-12-01 作废JB/T 1806-1999 矿用单轴振动筛2000-01-01 作废JB 2396-1978 热矿振动筛基本参数2004-06-01 作废JB 2444-1986 煤用座式双轴振动筛2004-06-01 作废JB/T 2444-1999 煤用座式双轴振动筛全国矿山机械标准化技. 2000-01-01 作废 JB/T 2444-2008 煤用座式双轴振动筛国家发展和改革委员会2008-11-01 现行 JB 2445-1978 煤用弧形筛2004-06-01 作废JB/Z 252-1985 振动筛设计规范2001-10-01 作废JB 3273-1983 重介质振动槽2002-10-01 作废JB 4042-1985 振动筛试验方法1994-06-01 作废JB/T 4042-1999 振动筛试验方法国家机械工业局2000-01-01 作废JB 4244-1986 悬挂式摇床2003-04-01 作废JB 4245-1986 矿浆准备器2003-04-01 作废JB 4246-1986 旋转概率筛2003-04-01 作废JB 4265-1986 弧形筛2003-04-01 作废JB 4266-1986 弧形筛网2003-04-01 作废JB/T 53544-1999 ZKX 型直线振动筛产品质量分等2000-01-01 作废JB/T 53545-1999 YA 型圆振动筛产品质量分等2000-01-01 作废JB/T 53547-1999 煤用座式双轴振动筛产品质量分等2000-01-01 作废JB/T 53548-1999 煤用单轴振动筛产品质量分等2000-01-01 作废JB/T 53549-1999 旋转概率筛产品质量分等2000-01-01 作废JB/T 5496-1991 振动筛制造通用技术条件1992-07-01 作废JB/T 5508-1991 ZSL 型冷矿振动筛1992-07-01 作废JB/T 6388-1992 YKR 型圆振动筛洛阳矿山机械研究所1993-07-01 作废JB/T 6389-1992 ZKR 型直线振动筛洛阳矿山机械研究所1993-07-01 作废JB/T 7891-1995 YA型圆振动筛2000-01-01 作废JB/T 7891.1-1999 YA 型圆振动筛2000-01-01 作废JB/T 7891.2-1999 ZKX 型直线振动筛全国矿山机械标准化技. 2000-01-01 作废 JB/T 7892-1995 ZKX型直线振动筛2000-01-01 作废JB/T 7893-1995 TZ立式振动离心机2000-01-01 作废JB/T 7894-1995 TZ立式振动离心机用筛网2000-01-01 作废JB/T 9030-1999 直线等厚筛2000-01-01 作废JB/T 9033-1999 SZR型热矿振动筛2000-01-01 作废JB 937-1967 滚轴筛型式、基本参数尺寸2000-01-01 作废JB/T 938-1999 煤用单轴振动筛2000-01-01 作废ZB D 95001-1987 直线等厚筛1991-01-01 作废ZB D 95002-1988 矿用冲孔筛板1991-01-01 作废ZB D 95003-1988 矿用金属纺织筛网1991-01-01 作废 ZB D 95004-1990 SZR型热矿振动筛1991-01-01 作废。
实验室用标准筛振筛机技术条件
实验室用标准筛振筛机技术条件实验室使用标准筛振筛机时，需满足以下技术条件：
1. 振动频率：通常为1500-3000次/分钟，可以根据需要调节；
2. 振幅：通常为1.5-2.5mm，根据试验要求进行调节；
3. 筛网规格：根据试验需求选择适当的筛网规格，常见的有200目、325目等；
4. 振筛时间：根据要筛试样的性质和试验需求确定，一般为5-10分钟；
5. 运转方式：可以选择连续振动或间歇振动，根据试验需求选择；
6. 操作方式：可以手动或自动控制，通常使用按钮或触摸屏进行操作；
7. 试样数量：根据试验要求确定放置在筛网上的试样数量，通常为不超过筛面积的一半。
以上是使用标准筛振筛机的一些常见技术条件，具体的使用要根据试验需求和设备规格进行调整。
YAH型圆振动筛技术规范书
YAH型圆振动筛技术规范书1.设备规范单层圆振动筛型号：YAH1536输送介质：石灰石进料温度：常温处理量：240-660t/h入料粒度：≤400mm筛网筛板尺寸： mm筛面倾角：20°筛面层数：1层筛面面积：5.4㎡筛面规格（宽X长）:1530mmX3360mm堆比重：1.4t/m3筛板采用：冲孔式，激振器：YA110振动次数：845/分双振幅：11mm衬板：材质16Mn，板厚8mm，采用沉头螺栓固定在箱体两个侧边上安装形式：支座立装配套电机功率：11kW/台电压：380V。
2. 可靠性及使用寿命要求我方对所制造产品的质量及可靠性负责，设备质保期为一年。
3. 技术标准《产品检验通用技术条件》 JB/T5000.1-2007《火焰切割件通用技术条件》 JB/T5000.2-2007《焊接件通用技术条件》 JB/T5000.3-2007《锻件通用技术条件》 JB/T5000.8-2007《切削加工件通用技术条件》 JB/T5000.9-2007《装配件通用技术条件》 JB/T5000.10-2007《涂装通用技术条件》 JB/T5000.12-2007《包装通用技术条件》 JB/T5000.13-2007《锻件无损探伤通用技术条件》 JB/T5000.15-1998《碳素结构钢》 GB/T700-2006《工业企业噪音控制设计规范》 GBJ87-854．技术要求按国家有关现行标准规范规程进行设计、制造、检验及验收，并提供检验部门的合格证书。
5. 质量保证5.1、设备技术要求总则：1）本工程要求所用设备采用技术先进且成熟、可靠，并具有连续稳定生产的产品，不接受试制品。
2）卖方保证满足买方提出的设计参数，满足国家、行业有关标准规范。
3）原材料、机电配套件的采购，按质量手册要求的程序进行。
并出具合格证、质量证明书，证明齐全。
4）对重要零部件，有试棒化学成分报告、抗拉强度、屈服强度试验报告、无损探伤报告、硬度报告、加工检查记录。
圆振动筛结构特点及运动轨迹
圆振动筛的振源为激振器，一般由振动器、筛箱、隔振装置、传动装置等部分组成。
振动筛具有长方形的筛面，安装在筛箱上。
筛箱及筛面在振动器的作用下，产生圆形、椭圆形或直线轨迹的振动。
由于筛面的振动使筛面上圆振动筛的振源为激振器，一般由振动器、筛箱、隔振装置、传动装置等部分组成。
振动筛具有长方形的筛面，安装在筛箱上。
筛箱及筛面在振动器的作用下，产生圆形、椭圆形或直线轨迹的振动。
由于筛面的振动使筛面上的物料层松散并离开筛面抛起，使细粒级能透过料层下落并通过筛孔排出，并将卡在筛孔中的颗粒振出，除产生筛分作用外，且使物料向前运动。
具有圆形轨迹的惯性振动筛为圆振动筛，简称圆振筛。
这种惯性振动筛又称单轴振动筛圆形轨迹惯性振动筛可用于各种筛分作业。
由于筛面的圆形振动轨迹，使筛面上的物料不断地翻转和松散，因而圆振筛有以下特点：
1.细粒级有机会向料层下部移动，并通过筛孔排出；
2.卡在筛孔中的物料可以跳出，防止筛孔堵塞；
3.筛分效率较高；
4.可以变化筛面倾角，从而改变物料沿筛面的运动速度，提高筛子的处理量；
5.对于难筛物料可以使主轴反翻，从而使振动方向同物料运动方向相反，物料沿筛面运动速度降低(在筛面倾角与主轴转速相同的情况下)，以提高筛分效率振动筛更多的特性，本文由浮选机网：，球磨机网：，选矿工艺网：整理提供。
振动筛硅胶球执行标准
振动筛硅胶球执行标准振动筛硅胶球是一种常用的筛分材料，广泛应用于化工、建材、冶金、矿山等行业。
为了确保振动筛硅胶球的质量和性能符合要求，制定了一系列的执行标准，本文将对振动筛硅胶球执行标准进行详细介绍。
1. 材料选择标准。
振动筛硅胶球的材料选择应符合国家相关标准，主要包括硅胶球的成分、外观、尺寸、密度、硬度等指标。
其中，硅胶球的成分应符合环保要求，不含有害物质，外观应无明显瑕疵，尺寸和密度应符合设计要求，硬度应满足振动筛的筛分要求。
2. 制造工艺标准。
振动筛硅胶球的制造工艺应符合相关标准，主要包括原料混合、成型、硫化、清洗、包装等环节。
在原料混合过程中，应控制好各种原料的比例和混合时间，确保硅胶球的成分均匀。
成型和硫化过程中，应严格控制温度和时间，以确保硅胶球的形状和硬度符合要求。
清洗和包装过程中，应注意防止外界杂质的混入，保证产品的清洁度和完整度。
3. 性能测试标准。
振动筛硅胶球的性能测试应符合相关标准，主要包括筛分效率、耐磨性、抗压性、耐温性等指标。
在筛分效率测试中，应采用标准颗粒进行筛分实验，确保硅胶球的筛分精度符合要求。
耐磨性、抗压性和耐温性测试应根据实际使用环境进行，确保产品在各种条件下都能正常工作。
4. 包装标准。
振动筛硅胶球的包装应符合相关标准，主要包括包装材料、包装方式、包装规格等。
包装材料应符合环保要求，能够有效保护产品不受外界损坏。
包装方式应方便运输和存储，包装规格应根据产品的尺寸和重量进行合理设计，以减少运输成本和损耗。
5. 质量控制标准。
振动筛硅胶球的质量控制应符合相关标准，主要包括原料采购、生产过程监控、成品检验等环节。
原料采购应选择正规厂家，严格把关原料质量。
生产过程中应加强监控，及时发现和解决问题。
成品检验应全面、严格，确保产品质量稳定。
总结。
振动筛硅胶球执行标准的制定和执行，对于保障产品质量和用户体验至关重要。
只有严格遵循执行标准，才能生产出高质量的振动筛硅胶球，满足用户的需求。
圆振动筛标准
圆振动筛标准
圆振动筛的标准通常包括以下几个方面：
1. 外观和尺寸要求：包括筛机尺寸、重量、安装尺寸、外壳材质等。
2. 技术参数：包括筛机的动力参数、运行速度、振幅、筛网面积、处理能力等。
3. 筛网规格：包括筛框尺寸、筛孔尺寸、筛网材质等。
4. 操作和维护要求：包括筛机的安装、调试、操作、维护、清洁等内容。
5. 安全要求：包括筛机的结构安全性要求，如防护罩、防护装置、应急停机装置等。
6. 筛分效率、粒度分布和产量要求：根据具体的筛分任务，确定筛分效率、粒度分布和产量等指标。
以上内容是通常的圆振动筛标准，具体的标准要根据不同的应用领域和具体的使用要求来确定。
圆振动筛介绍
圆振动筛圆振动筛是因筛箱的运动轨迹为圆形或椭圆形而得名,又因为振动器只有一个轴,所以又称为单轴振动筛。
圆振动筛通常分为普通圆振动筛和自定中心振动筛,其横截面示意图见下图。
装有筛网8的筛箱3由弹簧4悬挂（吊式）或支承（座式）,可以藉激振力自由振动。
主轴1的轴承2装在筛箱3上,主轴由带轮7驱动而旋转。
带偏心重的圆盘5装在主轴上并随其旋转。
偏心重旋转时产生离心惯性力,驱使筛箱产生圆形轨迹的振动。
图中振幅以A表示,r则表示激振偏心距,即偏心重与轴承中心线之间的距离。
从图可以看出,普通圆振动筛与自定中心振动筛的区别仅在于振动器的结构略为不同。
前者的轴承中心与带轮的中心位于同一直线上,当振动筛运转时带轮便随筛箱一起振动,因此引起三角带的反复伸。
缩而使之易于损坏,并且需采用较小的振幅（一般都小于3mm）。
由于这些缺点,这种振动筛已很少使用。
自定中心振动筛的带轮中心位于轴承中心与偏心块的重心之间,并使带轮的中心线位于偏心块与振动机体合成的质心上,因此,当振动筛工作时,带轮就不随筛箱一起振动,只作旋转运动,从而还可以采用较大的振幅,以提高筛分效率。
因而自定中心振动筛发展很快,获得了广泛应用。
目前工业生产中采用的圆振动筛一般都属于自定中心振动筛这一类型。
下图为1500mmx4000mm吊式自定中心振动筛的结构简图。
筛框1用四根带弹簧的吊杆4悬挂在厅房的楼板或构架上。
筛框与水平的倾角为15。
~20。
,其上装有筛网2和振动器3。
振动器主轴的滚柱轴承座（5见图2-3-3）用螺栓固定在筛框侧壁。
主轴7的两端装有带偏心块1的带轮和圆盘。
主轴中部也有向一方突起的偏心块。
这两种偏心块的合力产生激振力,而筛箱的振幅只能通过增减带轮和圆盘上的偏心块来调节。
此振动筛的主轴中心与轴承中心在同一直线上,由于带轮与圆盘的轴孔中心相对于其圆周有一偏心距,其值等于机体的振幅,因此带轮旋转中心仍位于轴承中心与偏心块的重心之间,在空间是不动的,可避免传动带时张时弛而受到损坏。
圆振动筛
圆振动筛圆振动筛简介圆振动筛图片圆振动筛技术参数圆振动筛做圆形运动，是一种多层数、高效新型振动筛。
圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点，该振动筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。
圆振动筛技术参数型号筛网层数筛网面积(m2)筛孔尺寸(mm)最大进料尺寸(mm)处理能力(m3/h)振动功率(r/min)双振幅(mm)电机功率(kw)筛面倾角(度)筛面规格(mm)总重量(kg)外形尺寸(长×宽×高)(mm)2YK1225 2 6 4-50 400 8-60 800-970 8 5.5 20 1200×2500 3500 3040×1840×800 3YK1225 3 9 4-50 400 10-70 800-970 8 5.5 20 1200×2500 3850 3040×1840×1200 2YK1230 2 7.2 4-50 400 12-78 800-970 8 7.5 20 1200×3000 4200 3390×1900×800 3YK1230 3 10.8 4-50 400 13-80 800-970 8 7.5 20 1200×3000 4600 3537×1900×1200 2YK1237 2 8.88 4-50 400 15-86 800-970 8 7.5 20 1200×3700 4600 4090×1900×800 3YK1237 3 13.22 4-50 400 16-90 800-970 8 7.5 20 1200×3700 5200 4400×1950×1200 2YK1535 2 10.5 5-50 400 20-125 800-970 8 11 20 1500×3500 5890 4552×2250×900 3YK1535 3 15.75 5-50 400 21-125 800-970 8 11 20 1500×3500 6700 4552×2250×1600 2YK1545 2 13.5 5-50 400 22-150 800-970 8 15 20 1500×4500 6330 5400×2250×1600 3YK1545 3 20.25 5-50 400 22-150 800-970 8 15 20 1500×4500 6800 5400×2250×1700 2YK1548 2 14.4 5-50 400 22.5-162 800-970 8 15 20 1500×4800 6980 5300×2200×860 3YK1548 3 21.6 5-50 400 22.5-162 800-970 8 15 20 1500×4800 7600 5752×2200×1600 2YK1848 2 17.28 5-80 400 25-206 750 11 15 20 1800×4800 9080 6140×2470×1380 3YK1848 3 25.92 5-80 400 32-276 800-970 8 18.5 20 1800×4800 9600 6140×2710×1780 2YK1854 2 19.44 5-80 400 32-312 800-970 8 18.5 20 1800×5400 10150 6500×2600×13003YK1854 3 29.16 5-80 400 32-312 800-970 8 22 20 1800×5400 10840 6960×2600×1630 2YK2160 2 25.2 5-100 400 50-475 970 8 30 20 2100×6000 11780 7300×2950×2000 3YK2160 3 37.8 5-100 400 50-475 970 8 30 20 2100×6000 12800 7300×2950×2000 2YK2460 2 28.8 5-100 400 65-550 970 8 37 20 2400×6000 15600 7450×3230×1500 3YK2460 3 43.2 5-100 400 70-620 970 8 37 20 2400×6000 17600 7450×3230×1910 注：本公司可根据不同用户的实际情况，可定制各种规格、各种振动方式的振动筛。
yk圆振动筛参数
yk圆振动筛参数yk圆振动筛是一种常用的筛分设备，其参数对筛分效果有着重要的影响。
以下将介绍yk圆振动筛的几个主要参数及其影响。
1. 振动频率振动频率是指筛机每分钟进行的振动次数，通常以Hz或r/min表示。
振动频率越高，筛分效果越好，但也会影响筛网的使用寿命。
因此，在使用时应根据不同的物料特性和要求来选择合适的振动频率，一般来说，振动频率在30-50Hz之间较为合适。
2. 振幅振幅是指筛机振动时振动平面上的最大位移量，通常以mm表示。
振幅越大，筛分效果越好，但也会加速筛网的磨损和损坏。
因此，在使用时应根据不同的物料特性和要求来选择合适的振幅，一般来说，振幅在2-4mm之间较为合适。
3. 倾角倾角是指筛机振动平面与水平面的夹角，通常以°表示。
倾角越大，物料在筛面上的停留时间越长，筛分效果也越好，但也会影响筛分产量和能耗。
因此，在使用时应根据不同的物料特性和要求来选择合适的倾角，一般来说，倾角在0-15°之间较为合适。
4. 筛网规格筛网规格是指筛网上的开孔尺寸，通常以mm表示。
筛网规格越小，筛分效果越好，但也会影响筛分产量和能耗。
因此，在使用时应根据不同的物料特性和要求来选择合适的筛网规格，一般来说，筛网规格应根据物料的颗粒大小及筛分要求来选择。
5. 物料入料方式物料入料方式有单层入料和双层入料两种。
单层入料适用于物料流量较小的情况，双层入料适用于物料流量较大的情况。
在使用时应根据物料的流量和特性来选择合适的物料入料方式。
6. 筛分精度筛分精度是指筛分过程中筛分出来的物料与理论值之间的误差，通常以%表示。
筛分精度越高，筛分效果越好，但也会影响筛分产量和能耗。
因此，在使用时应根据物料的特性和要求来选择合适的筛分精度，一般来说，筛分精度在1-5%之间较为合适。
yk圆振动筛的参数对筛分效果有着重要的影响，因此在使用时应根据不同的物料特性和要求来选择合适的参数，以保证筛分效果和筛网的使用寿命。
圆振动筛使用说明!230
YKR圆振动筛（圆振筛）使用说明YKR系列圆振动筛（圆振筛）使用说明1．YKR系列圆振动筛（圆振筛）产品概述：圆振动筛的运动轨迹呈圆周，圆振筛做圆形运动，是一种多层数、高效新型振动筛。
圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多，是专门为采石厂筛分料石设计的，也可供矿山、选煤、选矿、建材、电力及化工部门等作产品分级用，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点。
YKR系列圆振动筛主要由筛箱、筛网、振动器及减振弹簧等组成。
振动器安装在筛箱侧板上，并由电动机通过联轴器带动旋转，产生离心惯性力，迫使筛箱振动。
对于本系列振动筛筛网是主要易损件。
根据物料品种和用户要求，可采用高锰钢纺织筛网、冲孔筛板和橡胶筛板，筛板有单层和双层两种，各类筛板均能满足筛分效率高、寿命长、不堵孔的要求。
该系列振动筛为座式安装，筛面倾角的调整可通过改变弹簧支座位置高度来实现。
电动机安装在筛框的左侧，也可安装在筛框的右侧，如无特殊要求，制造厂按物料运动方向的右侧安装供货。
2．YKR系列圆振动筛（圆振筛）主要用途：YKR系列圆振筛的筛箱运动轨迹为圆，适用于煤、石灰石、碎石、砂砾、金属或非金属矿石及其他物料的筛分。
3．YKR系列圆振动筛（圆振筛）规格型号及其说明：2 Y K R □□┬┬┬┬┬┬│││││││││││└──────────筛面长度dm│││││││││└───────────-筛面宽度dm│││└───────────-饶性连接│││││└─────────────块偏心振动器│││└──────────────-圆振动│└────────────────筛面层数（单层不写）4.主要技术参数处理能力： 30t∕h最大进料尺寸： 50mm筛网： 1000*2200筛网层数： 1层电机功率： 5.5KW供电电压： 380V设备重量： 3400kg5.起吊运输、保管与验收5.1起吊：起吊筛机需具备足够起重能力的吊具和设备，钢绳吊挂在筛箱两侧的吊耳上，或套在底座的吊孔中，在两侧板间可用120×120mm方木支撑，以防止变形，起吊后应保持水平，不得吊其它部位。
圆振动筛的分类、构造及主要参数
圆振动筛的分类、构造及主要参数
一、圆振动筛的分类和构造
圆振动筛又称为回转筛或旋转筛，筒称筒筛。
（一）分类筒筛按构造分为下列四种：
l、圆振动筛
其中心线必须与水平线呈一定斜度，这是最简单的一种筒筛．如作为附件．则可直联在水平筒体上（如球磨机卸料装置内的筒筛）．
2、圆锥筛
它的筛面呈圆锥面，轴系水平放置，物料借助圆
锥面的斜度而移动。
3、多角筒形回转筛
例如六角筛。
4、截头多角锥形回转筛
后两种筛的优点是更换筛面较为方便，但有效筛面较少，制造困难．
这些筛子的优点是牢固不易损坏，运转时无冲击力，故平稳而无明显振动，噪声较低．但筛面利用率低，形大体重，金属耗量大，动力消耗多，因物料在筛面上缺少强烈的扰动，故筛孔易被堵塞，筛分效率低。
因此在工业中已逐渐被振动筛所取代。
但在某些场合仍有用途．
（
二）圆振动筛的构造
图4-4为安装在滚柱支座4上的圆振动筛。
圆筒通过电动机——皮带传动一圆锥齿轮副驱动旋转。
在加料的一端装上第二个圆筒1与主圆筒2同心，第二个圆筒是为了使投入筛分的物料在起初全部落到较坚固的筛子上，以增加外面圆振动筛网的寿命。
这种筛机对干筛、湿筛均适用，干筛时应在外壳上连一风机，将含尘气体抽入除坐器净化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
圆振动筛标准
一、筛网尺寸和材料
1.筛网尺寸应符合设计要求，一般情况下，筛网尺寸应根据物料粒度、产量
和筛分效率等因素进行确定。
2.筛网材料应选择具有高强度、耐磨损、耐腐蚀等性能的材料，如不锈钢、
尼龙等。
二、筛箱刚度
1.筛箱应具有足够的刚度，以确保在振动过程中不易变形，从而提高筛分效
率。
2.筛箱的刚度可以通过采用高强度材料、增加支撑结构等方式来提高。
三、筛箱支撑方式
1.筛箱的支撑方式应合理，以保证筛网在振动过程中的稳定性。
一般采用弹
性支撑，如弹簧、减震器等。
2.支撑方式的选用应根据设备结构、物料特性和生产要求等因素进行确定。
四、筛网振动特性
1.筛网的振动特性应符合设计要求，一般情况下，振动频率和振幅应根据物
料特性和生产要求等因素进行确定。
2.筛网振动特性可以通过调整振动电机转速、激振力等方式进行调节。
五、筛箱减震性能
1.筛箱应具有良好的减震性能，以降低设备在运行过程中的噪音和振动。
2.减震性能可以通过采用减震材料、优化结构设计等方式来提高。
六、筛网更换和维护要求
1.筛网更换和维护应按照规定的要求进行，以保证设备的正常运行和使用寿
命。
2.一般情况下，筛网应定期检查、清理或更换，以保证筛分效率和产品质量。
3.维护要求包括定期检查轴承、齿轮等部件的磨损情况，更换损坏部件，清
理设备积尘等。
七、安全防护要求
1.设备应设有安全防护装置，以防止人员或设备在运行过程中受到伤害。
2.安全防护装置应定期检查和维护，以保证其有效性。
3.设备周围应设有安全警示标志和隔离措施，以防止无关人员进入设备运行
区域。
