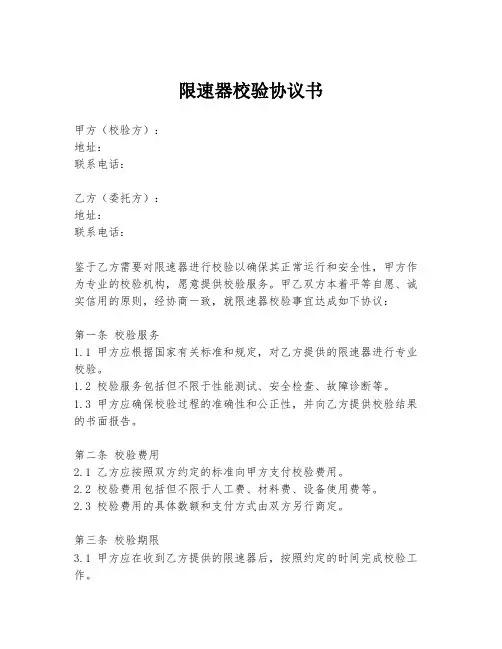

限速器校验协议书
限速器校验协议书甲方（校验方）：地址：联系电话：乙方（委托方）：地址：联系电话：鉴于乙方需要对限速器进行校验以确保其正常运行和安全性，甲方作为专业的校验机构，愿意提供校验服务。
甲乙双方本着平等自愿、诚实信用的原则，经协商一致，就限速器校验事宜达成如下协议：第一条校验服务1.1 甲方应根据国家有关标准和规定，对乙方提供的限速器进行专业校验。
1.2 校验服务包括但不限于性能测试、安全检查、故障诊断等。
1.3 甲方应确保校验过程的准确性和公正性，并向乙方提供校验结果的书面报告。
第二条校验费用2.1 乙方应按照双方约定的标准向甲方支付校验费用。
2.2 校验费用包括但不限于人工费、材料费、设备使用费等。
2.3 校验费用的具体数额和支付方式由双方另行商定。
第三条校验期限3.1 甲方应在收到乙方提供的限速器后，按照约定的时间完成校验工作。
3.2 如遇特殊情况需延长校验期限，甲方应及时通知乙方，并说明原因。
第四条校验结果4.1 校验结果将由甲方以书面形式通知乙方。
4.2 如限速器校验不合格，甲方应提供具体的不合格原因及改进建议。
第五条保密条款5.1 双方应对在协议履行过程中知悉的对方商业秘密和技术秘密负有保密义务。
5.2 未经对方书面同意，任何一方不得向第三方披露或使用该等信息。
第六条违约责任6.1 如一方违反本协议约定，应承担违约责任，并赔偿对方因此遭受的损失。
6.2 因不可抗力导致不能履行或完全履行本协议的，双方互不承担违约责任。
第七条争议解决7.1 双方因履行本协议所发生的任何争议，应首先通过友好协商解决。
7.2 如果协商不成，任何一方均可向甲方所在地的人民法院提起诉讼。
第八条协议的变更和解除8.1 本协议的任何变更或补充，必须经双方协商一致，并以书面形式确认。
8.2 双方均可在提前通知对方的情况下解除本协议，但应承担因解除协议给对方造成的合理损失。
第九条其他9.1 本协议未尽事宜，双方可另行协商确定。
9.2 本协议一式两份，甲乙双方各执一份，具有同等法律效力。
电梯限速器校验指导书
电梯限速器校验作业指导书DLRF/QR002-20101 内容与范围1.1 本指导书规定了电梯限速器校验的基本要求与安全注意事项。
1.2 本指导书适用于电梯限速器的校验。
2 引用标准与文件TSG T7001-2009 《电梯监督检验和定期检验规则--曳引与强制驱动电梯》GB7588-2003《电梯制造与安装安全规范》JG135-2000《杂物电梯》3 总则3.1首次进行校验人员应详细阅读电梯限速器测试仪使用说明书。
3.2限速器校验范围为：0.25m/s ~ 10m/s。
3.3 限速器动作速度范围应符合GB7588-2003《电梯制造与安装安全规范》或JG135-2000《杂物电梯》的规定（见附录A），外观质量可靠，无存在异声。
3.4电梯限速器校验有效期二年，杂物电梯限速器校验有效期五年。
3.5校验报告编号编写规则为：TXSQ－■■－XXXX－△△△△，其中■■为备案序列号；XXXX为年份号；△△△△为检验流水号。
3.6限速器每个运行方向的动作速度需测试三次，若均在范围之内，则取其平均值作为最终校验值。
双向限速器应对两个方向的动作速度分别进行校验。
4注意事项4.1现场校验时先确认环境安全，校验全过程电梯必须在停机状态。
4.2供电电源电压为220V，电压波动不应超过±10 %，若仪器较长时间未作使用，应在校验前通电一段时间。
4.3现场限速器校验拖拉限速器钢丝绳时，必须用专用钩子拖拉，切勿用手拖拉。
4.4传感器及连接线的插拔不能带电操作，不能强制将电机堵转，以避免将电机烧坏；若发现方向不正确时，应在电机停转后改变转动方向。
4.5校验时仪器显示为“X.XX ——X.XX”，其中左边显示的是限速器轮盘节圆旋转线速度，右边显示的是电机橡胶轮节圆旋转线速度。
左边为测量值，右边为参考值，若两者比较接近（一般相差不超过1%）则可判定校验值有效，若相差较大时，应复核限速器轮盘节圆直径，并重新计算和输入节圆周长。
电梯限速器校验指导书
电梯限速器校验作业指导书DLRF/QR002-20101 内容与范围1.1 本指导书规定了电梯限速器校验的基本要求与安全注意事项。
1.2 本指导书适用于电梯限速器的校验。
2 引用标准与文件TSG T7001-2009 《电梯监督检验和定期检验规则--曳引与强制驱动电梯》GB7588-2003《电梯制造与安装安全规范》JG135-2000《杂物电梯》3 总则3.1首次进行校验人员应详细阅读电梯限速器测试仪使用说明书。
3.2限速器校验范围为：0.25m/s ~ 10m/s。
3.3 限速器动作速度范围应符合GB7588-2003《电梯制造与安装安全规范》或JG135-2000《杂物电梯》的规定（见附录A），外观质量可靠，无存在异声。
3.4电梯限速器校验有效期二年，杂物电梯限速器校验有效期五年。
3.5校验报告编号编写规则为：TXSQ－■■－XXXX－△△△△，其中■■为备案序列号；XXXX为年份号；△△△△为检验流水号。
3.6限速器每个运行方向的动作速度需测试三次，若均在范围之内，则取其平均值作为最终校验值。
双向限速器应对两个方向的动作速度分别进行校验。
4注意事项4.1现场校验时先确认环境安全，校验全过程电梯必须在停机状态。
4.2供电电源电压为220V，电压波动不应超过±10 %，若仪器较长时间未作使用，应在校验前通电一段时间。
4.3现场限速器校验拖拉限速器钢丝绳时，必须用专用钩子拖拉，切勿用手拖拉。
4.4传感器及连接线的插拔不能带电操作，不能强制将电机堵转，以避免将电机烧坏；若发现方向不正确时，应在电机停转后改变转动方向。
4.5校验时仪器显示为“X.XX ——X.XX”，其中左边显示的是限速器轮盘节圆旋转线速度，右边显示的是电机橡胶轮节圆旋转线速度。
左边为测量值，右边为参考值，若两者比较接近（一般相差不超过1%）则可判定校验值有效，若相差较大时，应复核限速器轮盘节圆直径，并重新计算和输入节圆周长。
电梯实施“限速器动作速度校验”的相关规定及要求
电梯实施“限速器动作速度校验”的相关规定及要求一、国家质量检验检疫总局规定2017年6月国家质量检验检疫总局公布《质检总局办公厅关于实施《电梯监督检验和定期检验规则》等6个安全技术规范第2号修改单若干问题的通知》(质检办特函〔2017〕868号)。
其中第三条第三款如下：（1）对于新版检规TSGT7001中“限速器动作速度校验”、“制动试验”的检验项目，检验人员现场观察确认时，维护保养单位可以与《电梯维护保养规则》(TSGT5002-2017)中表A-4相应的维保项目一并进行。
二、安全技术规范要求（1）《电梯监督检验和定期检验规则—曳引与强制驱动电梯》TSGT7001-2009第二号修改单2.9(4)限速器(B)：“受检电梯的维护保养单位应当每2年（对于使用年限不超过15年的限速器）或者每年（对于使用年限超过15年的限速器）进行一次限速器动作速度校验，校验结果应当符合要求”。
检验方法为：审查限速器动作速度校验记录，对照限速器铭牌上的相关参数，判断校验结果是否符合要求；对于额定速度小于3m/s 的电梯，检验人员还需每2年对维护保养单位的校验过程进行一次现场观察、确认。
三、实施中可能出现的问题( 一）试验条件：如，校验人员无资格证、测试仪器没经过检定等；（二）试验过程：参数输入不准、试验人员对试验方法掌握不准、限速器复位缓慢等；( 三 ) 试验结果：1）限速器测试仪无测试数据；2）限速器测试仪输出的测试数据不准确；四、“限速器动作速度校验”项目的实施对策与措施按照检规要求“限速器动作速度校验”项目应由“维护保养单位每2年（对于使用年限不超过15年的限速器）或者每年（对于使用年限超过15年的限速器）进行一次限速器动作速度校验，对于额定速度小于3m/s 的电梯，检验人员还需每2年对维护保养单位的校验过程进行一次现场观察、确认。
“该项目成功而完整的实施，应包括以下内容：（一）维护保养单位自检人员对该试验项目设置的正确理解。
限速器测试仪
受控状态：受控□非受控□x x x x/x x x x-x x-06发放号:检验规程类作业指导书电梯限速器校验作业指导书编制：xxx xxxx审核：xxx批准：xxx发布日期xxxx年xx月xx日实施日期xxxx年xx月xx日Xxxxxxxx有限公司特种设备检测中1内容与范围1.1 本作业指导书规定了电梯限速器校验的基本要求与安全注意事项。
1.2 本作业指导书适用于电梯限速器的校验。
2引用标准与文件TSG T7001-2009 《电梯监督检验和定期检验规则--曳引与强制驱动电梯》GB7588-2003《电梯制造与安装安全规范》TSG T7006-2012《电梯监督检验和定期检验规则—杂物电梯》3总则3.1首次进行校验人员应详细阅读电梯限速器测试仪使用说明书。
3.2限速器校验范围为：0.5m/s ~ 5m/s。
3.3 限速器动作速度范围应符合GB7588-2003《电梯制造与安装安全规范》或TSG T7006-2012《电梯监督检验和定期检验规则—杂物电梯》的规定（见附录A），外观质量可靠，无存在异声。
3.4电梯限速器校验有效期二年，杂物电梯限速器校验有效期五年。
3.5校验报告编号编写规则为：NJXSQ－XXXX－△△△△△，其中XXXX为年份号,△△△△△为检验流水号。
3.6限速器每个运行方向的动作速度需测试三次，若均在范围之内，则取其平均值作为最终校验值。
双向限速器应对两个方向的动作速度分别进行校验。
4注意事项4.1现场校验时先确认环境安全，校验全过程电梯必须在停机状态。
4.2供电电源电压为220V，电压波动不应超过±10 %，若仪器较长时间未作使用，应在校验前通电一段时间。
4.3现场限速器校验拖拉限速器钢丝绳时，必须用专用工具拖拉，切勿用手拖拉。
4.4传感器及连接线的插拔不能带电操作，不能强制将电机堵转，以避免将电机烧坏；若发现方向不正确时，应在电机停转后改变转动方向。
5校验前的准备5.1 用大力钳夹住限速器钢丝绳未与安全钳拉杆连接的一端，接着启动电梯检修向上开少许，待钢丝绳松弛后将其脱离限速器轮槽；或者抬起底坑张紧轮，待钢丝绳松弛后将其脱离限速器轮槽。
限速器测试仪作业指导书(1)
限速器测试仪作业指导书（XS-3）操作仪器前请先阅读随机的说明书1.全部部件主机、电机、电源线、电机驱动线、电机速度线、触电动作线、橡胶轮（已装轮杆）1号轮和2号轮各一、磁钢二只、圆盘底座、小扳手、三脚架、打印纸二卷、合格证、打印机说明书、仪器使用说明书、保修卡。
（上图中电梯限速器为演示样机）组装完成的霍尔传感器2.橡胶轮的安装先将轮杆插入电机轴，要插到底。
再用随机配带的小六角扳手插入轮杆锁紧螺母小孔中将螺母扳紧。
3.将磁钢吸在限速器轮盘的边缘4.如何连线分别将电机驱动线、电机速度线、触点动作线、霍尔传感器、和电源线插入主机对应插座。
其中电机驱动线、电机速度线连接至电机对应插座。
上图是主机与电机、霍尔传感器正确连接后的情况。
磁钢吸在电梯限速器的边缘，霍尔传感器头对准磁钢，距离不得大于8毫米。
当限速器轮盘转动时保证磁钢经过霍尔传感器对应处。
如上图所示。
注：如果在启动后数码管左边无数据显示或数据静止不动，要检查小磁钢和传感器距离是否过大，以及小磁钢是否贴反了（小磁钢是有磁性要求的）。
象上面图中所示那样将触电动作线连接至限速器的电触点开关。
5.打印机卷纸和色带盒的更换如上图，压紧二边可将打印机面板取下压紧二边卡片可将打印机取出参看上图，从主机中取出打印机如上图用两个手指挤压打印纸轴杆的两头可将打印纸取出可取出打印纸更换取打印色带盒取下打印色带盒更换打印纸进纸口，进纸装错可能会造成无法打印或打出的字是反的6.仪器测试操作打开电源后，机器处于初始状态按“周长”键后输入节圆周长例如输入节圆周长(钢丝绳中心线的周长)760mm, 按“初速”键后输入电机初速，一般输入注意：单位为毫米。
如上图量出节圆周长为760 电梯额定速度，注意单位也是毫米毫米，则输入为0760例如输入初速为1000，即1m/s电梯按“轮号”键输入轮号，上图“2001”中的1代表1号轮(小轮),若用2号轮就设成2按“启动”键启动电机数码管显示前后二组数据，前面数据为霍尔传感器检测的数据，是限速器轮盘实际转速。
限速器自行校验工作流程图
限速器自行校验工作流程图
说明：
1.检验单位符合《宣贯资料》（P102）所涉单位要求，校验人员必须持有效的
电梯安装维修作业证书；
2.如单位内部多人进行限速器校验，应根据2010年3月16日集中培训内容进
行内部培训且有培训记录；
3.内部制订限速器操作规程（作业指导书），可参照特检院网站上《限速器校验
实施细则》样版；
4.限速器校验报告内容至少包含《宣贯资料》（P102－103）所涉的要素，可
参照特检院网站上《限速器校验报告》样版；
5.合用或租用限速器校验设备单位，在提交《电梯限速器校验单位备案表》时
还需提交合用或租用协议；
6.领取限速器校验铭牌必须是校验项目负责人。
电梯限速器备案资料要求。
限速器的校验与调试
限速器的校验与调试限速器是限制电梯运行速度的装置，与安全钳配套使用。
当轿厢上行或下行超速时，通过电气触点使电梯停止运行，当下行超速，电气触点动作仍不能使电梯停止，速度达到一定值后，限速器机械动作，拉动安全钳夹住导轨将轿厢制停。
由此可见限速器在电梯安全方面起着重要的作用。
根据TSG T7001-2009 2.11中规定：使用周期达到2年的电梯，或者限速器动作速度出现异常、限速器各调节部位封记损坏的电梯，应当由经许可的电梯检验机构或者电梯生产单位对限速器进行速度校验，并且由该单位出具校验报告根据GB 7588-2003 9.91中规定：操作轿厢安全钳的限速器的动作应发生在速度至少等于额定速度的115%。
但应小于下列各值：a)对于除了不可脱落滚柱式以外的瞬时式安全钳为0.8m/s;b)对于不可脱落滚柱式瞬时式安全钳为1m/s；c)对于额定速度小于或者等于1m/s的渐进式安全钳1.5m/s；d)对于额定速度大于1m/s的渐进式安全钳为1.25v+0.25/v（m/s）。
对于载重量大，额定速度低的电梯，应专门设计限速器，并用接近下限的动作速度。
若対重也设安全钳，则対重限速器的动作速度应大于轿厢限速器的动作速度，但不得超过10%。
限速器按动作原理可分为摆锤式和离心式两种。
摆锤式一般用于速度较低的电梯，下面以图1为例，阐释常用离心式限速器的校验和调试过程。
图11-开关打板碰铁2-开关打板3-夹绳打板碰铁4-夹绳钳弹簧5-离心块弹簧6-限速器绳轮7-离心重块8-电开关触头9-电开关10-夹绳打板11-夹绳钳12-轮轴13-拉簧14-限速器绳首先：剥离限速器钢丝绳，把限速器校验仪连接完毕，启动，直至限速器电气开关动作，测出电气开关动作时的速度。
继续运转直至机械装置动作，测出此时的限速器动作速度v，比较动v与限速器允动许动作速度；如不符合要求，调节限速器离心重块弹簧力的大小，改变限速器的动作速度使之符合规定要求。
另外，由于限速器与安全钳是同步使用的，因此限速器动作时，限速器对限速器绳的最大制动力应不小于300N，同时不小于安全钳动作时所需提拉力的两倍，制动力若不符合，调节限速器夹绳钳弹簧。
电梯限速器校验协议书
电梯限速器校验协议书《电梯限速器校验协议书》甲方（委托方）：地址：联系人：联系电话：乙方（受托方）：地址：联系人：联系电话：鉴于甲方拥有若干台电梯，为确保电梯安全运行，根据《中华人民共和国特种设备安全法》及相关法律法规，甲方委托乙方对电梯限速器进行校验。
双方经协商，达成以下协议：一、校验范围及内容1.1 校验电梯范围：甲方指定的______台电梯。
1.2 校验内容：对电梯限速器的动作速度、制动性能、电气性能等进行校验。
二、校验标准及方法2.1 校验标准：按照GB7588-2003《电梯制造与安装安全规范》及TSG T5002-2017《电梯限速器校验规范》等相关标准进行。
2.2 校验方法：采用专业设备对限速器进行实车校验，确保校验数据的准确性。
三、校验周期及时间3.1 校验周期：根据《电梯维护保养规则》及相关法律法规，电梯限速器校验周期为一年。
3.2 校验时间：双方约定在______年______月______日至______年______月______日进行校验。
四、费用及支付4.1 校验费用：双方协商确定，本次校验费用为人民币______元（大写：______元整）。
4.2 支付方式：甲方在收到乙方出具的正规发票后，于______个工作日内支付校验费用。
五、双方权利与义务5.1 甲方应确保电梯在校验期间的正常使用，并配合乙方完成校验工作。
5.2 乙方应按照约定的时间、标准和方法完成校验工作，并对校验结果负责。
5.3 乙方应在校验结束后向甲方提供校验报告，并对报告的真实性、合法性负责。
六、违约责任6.1 任何一方违反本协议的约定，导致校验工作无法完成的，应承担违约责任，向守约方支付违约金，并赔偿因此给对方造成的损失。
6.2 乙方未按照约定时间、标准和方法完成校验工作的，甲方有权要求乙方重新校验或解除本协议，并要求乙方承担相应的违约责任。
七、争议解决双方因履行本协议发生的争议，应首先通过友好协商解决；协商不成的，可以向有管辖权的人民法院提起诉讼。
电梯限速器校验操作流程
电梯限速器校验操作流程电梯限速器校验操作流程一、外观检查限速器校验前先对其外观进行检查，内容如下:限速器的铭牌应标注型号、额定速度、电气和机械动作速度;限速器旋转部件应转动灵活、润滑可靠;限速器外露旋转部分应涂黄色警示色;限速器支架上应有限速器旋转方向标记;限速器可调节部位均应有封记;限速器电气动作开关和机械动作部件应完好，动作灵活、准确、可靠，无异常声响。
二、相关参数的确定1.限速器轮盘节圆直径测定采用测量限速器轮盘带着限速器绳的直径减去限速器绳直径的方法而得到限速器轮盘节圆直径。
2.轮号的确定驱动轮用大轮则轮号为2002，小轮为2001。
3.初始速度的设定开始预置测试仪初始速度为,,,,,,—,,,,规定的限速器动作速度的下限值待测出第一个动作速度后再重置测试仪初始速度为第一个动作，即110%V。
V为额定速度。
速度稍低的值，这样可缩短测试时间，提高检测效率，也可减少测试的工作强度。
4.确定限速器正常动作速度的范围:下限:110%V上限:1.25V+0.25/VV为额定速度三、实际操作1.将电梯置于检修状态，将电梯检修开至轿厢脱离层门区域。
2.利用大力钳在限速器钢丝绳上行方向入口处夹紧钢丝绳。
在曳引钢丝绳上做好标记。
3.电梯点动上行，待该标记向上移动至150,200mm处时电梯停止，利用尖嘴钳等工具把钢丝绳提起，确定该空间能架设限速器测试仪电机的驱动轮，如空间不够则电梯再向上点动运行一定距离。
4.切断电梯电源，连接好限速器测试仪的电源、驱动轮、传感器等，将小磁铁放在限速器轮盘合适的位置，限速器电气开关连到传感器上，确定限速器测试仪能感应的到。
5.打开限速器测试仪开关，设定预先确定的参数(包括轮盘节园直径、轮号、初速)并按下限速器测试仪上的复位键。
6. 将限速器测试仪电机的驱动轮架设在轮盘上，并设定驱动轮的上下行方向，先使轮盘下行，按下限速器测试仪上的启动按键，轮盘在驱动轮带动下朝向下运行的方向转动，再按下测试按键，速度不断增加，按下测试按键一直到电气开关动作，机械开关动作，限速器测试仪自动打印出速度。
限速器校验流程
限速器校验流程As an engineer, the validation process of speed limiters is a crucial aspect of ensuring road safety. 作为一名工程师，限速器的验证流程是确保道路安全的关键方面。
The validation process of speed limiters involves a series of steps and tests to ensure that the device operates accurately and does not pose any risk to the safety of the vehicle or its passengers. 限速器的验证流程涉及一系列步骤和测试，以确保设备操作准确，不会对车辆或乘客的安全构成任何风险。
One of the initial steps in the validation process is to verify the accuracy of the speed limit readings displayed by the device. This involves comparing the readings from the speed limiter with those from a calibrated speedometer to ensure consistency and reliability.在验证过程中的最初步骤之一是验证设备显示的限速读数的准确性。
这涉及将限速器的读数与校准过的车速表的读数进行比较，以确保一致性和可靠性。
In addition to verifying the accuracy of speed readings, the validation process also includes testing the speed limiter under various drivingconditions to ensure its functionality in real-world scenarios. 除了验证车速读数的准确性之外，验证流程还包括在各种驾驶条件下测试限速器，以确保其在真实场景中的功能性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
限速器校验作业指导书 JXXY/ZD-13-2015
编制：
审核：
批准：
嘉兴翔宇电梯工程有限公司
2015年05月20日
限速器校验作业指导书
1．目的
为了确保电梯安全可靠运行，规范电梯限速器检测工作程序和内容,保证限速器检测工作质量,根据有关规定,特制定本作业指导书。
2.适用范围
本作业指导书适用于公司新购限速器和公司维保在用电梯限速器（包括配有安全钳的杂物电梯）机械动作速度和电气动作速度的检测。
3.检测依据
TSG T7001-2009 《电梯监督检验和定期检验规则--曳引与强制驱动电梯》
GB7588-2003《电梯制造与安装安全规范》
JG135-2000《杂物电梯》
4限速器校验人员及管理
4.1从事限速器校验工作的人员,必须是经过省级或以上特种设备安全监督管理部门认可的电梯检验人员，并经公司培训认可。
4.2限速器检测应有与检测工作相适应的检验工具、设备、仪表装置和场地等，并建立必要的规章制度。
4.3校验工作由校验人员负责,校验人员应经专业知识的培训。
校验人员必须具备限速器的基础知识，熟悉并能执行限速器校验的有关法规、标准，能熟练使用检测装置，并掌握限速器校验的实际技能。
5.检测周期、项目和要求
5.1限速器校验周期按特种设备法规、标准的要求确定。
5.2校验项目：限速器电气动作速度和机械动作速度的检测。
对用于上行超速保护触发元件的限速器还应进行上行电气动作速度和机械动作速度的检测。
5.3需校验的限速器，应按其电梯的额定速度和与其相对应的安全钳按照《电梯制造与安装安全规范》9.9条规定确定其动作速度，常用的限速器可参考表一的检测数据。
5.4动作速度的检测应至少进行二次，当二次检测结果与其平均值的偏差不大于限速器检测仪器的误差时认定该限速器动作速度合格；当二次检测结果与其平均值的偏差大于限速器测量误差时应进行第三次检测，以较接近的二次动作速度取平均值，其偏差不大于限速器测量误差时也可认定该限速器动作速度合格；否则应判定该限速器动作速度不合格。
6. 校验工作程序
6.1限速器的受理：由校验人员负责做好限速器的受理工作及登记手续。
6.2限速器的外观检查,应符合下列要求:
6.2.1零部件完好,无严重锈蚀和机械损伤，限速器绳轮应无油污；
6.2.2规格、型号和性能指标符合设备设计时选用条件和实际使用状况；
6.2.3宏观检查后,符合要求的应将限速器固定在检测装置上。
6.3操作步骤
6.3.1现场校验收时应用大力钳夹住限速器钢丝绳一端或抬起底坑张紧轮，待钢丝绳松弛后将其脱离限速器轮槽。
6.3.2给限速器检测仪送上检测电源，电源要求为220±20v，然后按“复位”键。
6.3.3测量限速器轮盘直径，计算其周长并记录，输入限速器轮盘周长和限速器
额定动作速度。
6.3.4选择相应带动电机轮号并输入，额定梯速为2米以下的选择1号轮，2米－6米选择2号轮，6米－10米选择3号轮。
6.3.5启动限速器检测仪，待电机速度和限速器速度稳定后按下“测试”键进行测试，限速器轮盘以0.01m/s的加速度匀加速运动，直至动作。
此时限速器检测仪自动捕捉限速器的动作瞬间，并立即冻结显示，电机停止运转，打印机开始工作，此时显示左边的速度即为限速器动作时的速度。
同时打印机也打印出限速器电气动作速度和机械动作速度。
每次测试工作完成应及时做好检测原始记录。
打印结果应附在原始记录上，并在该打印结果上标注相应的报告编号。
6.3.6检测应按国家和本中心的有关规定执行，检测用限速器测试仪器应符合有关规定并经检测合格。
6.3.7限速器动作速度检测应从低速开始，直至限速器动作，分别记录其电器动作速度和机械动作速度。
为减少测试误差应重复进行一次测试，其结果均在规定范围内时，取其机械和电气动作速度较大者为该限速器的机械和电气动作速度。
不合格的，按6.4条处理。
6.3.8检测的动作速度必须符合用户送检卡上的要求,保证准确、无误。
6.4不合格限速器的处理
6.4.1检测不合格的限速器，可以调整应给予调整，调整后校验合格加上铅封；或由使用单位同意交制造厂修理。
6.4.2对于零部件有严重损坏且无法修复的限速器应予以判废。
6.4.3限速器经检测判废的，检测人员应及时出具《限速器检测报废单》，经限速器检测技术负责人审核盖章后送交用户。
7.检测记录、铅封和标牌
7.1检测过程中，检测人员应及时做好检测记录。
7.2检测合格的限速器，应及时进行铅封，以防使用过程中动作速度的改变。
7.3限速器主体上应订上《限速器校验合格证》，标牌上应有检测单位名称、检测编号、动作速度及本次检测日期，并与报告中的有关数据相符。
8.检测报告
8.1根据检测记录检测人员应及时出具一式三份《限速器校验报告书》签字后交技术负责人审核盖章,并随检测合格的限速器发送用户。
8.2检测人员应及时将检测原始记录及报告整理后交档案室归档。
9．相关报告及原始记录
JXXY/ZD-13-2015《限速器校验报告》
本作业指导书于2015年05月25日起实施。
附1《限速器校验报告》
电梯限速器校验报告
报告编号：
注：同一单位同一批次校验的限速器数量较多时可以增加附页。
