电缆线路故障在线监测系统技术规范书..
（技术规范标准）电缆线路故障在线监测系统技术规范书

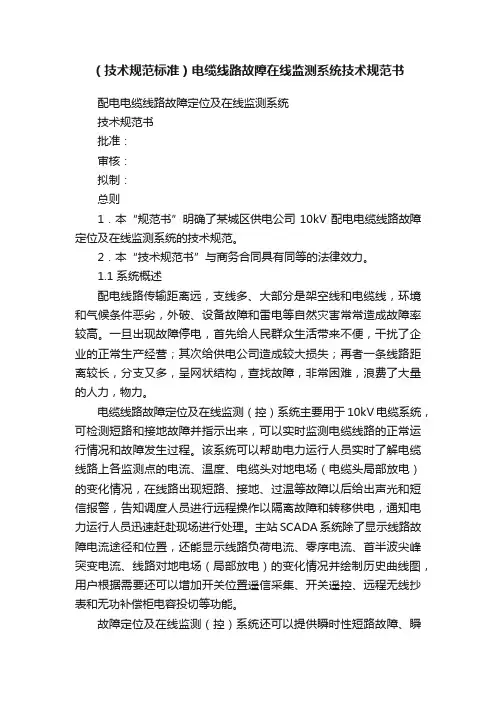

（技术规范标准）电缆线路故障在线监测系统技术规范书配电电缆线路故障定位及在线监测系统技术规范书批准：审核：拟制：总则1．本“规范书”明确了某城区供电公司10kV配电电缆线路故障定位及在线监测系统的技术规范。
2．本“技术规范书”与商务合同具有同等的法律效力。
1.1 系统概述配电线路传输距离远，支线多、大部分是架空线和电缆线，环境和气候条件恶劣，外破、设备故障和雷电等自然灾害常常造成故障率较高。
一旦出现故障停电，首先给人民群众生活带来不便，干扰了企业的正常生产经营；其次给供电公司造成较大损失；再者一条线路距离较长，分支又多，呈网状结构，查找故障，非常困难，浪费了大量的人力，物力。
电缆线路故障定位及在线监测（控）系统主要用于10kV电缆系统，可检测短路和接地故障并指示出来，可以实时监测电缆线路的正常运行情况和故障发生过程。
该系统可以帮助电力运行人员实时了解电缆线路上各监测点的电流、温度、电缆头对地电场（电缆头局部放电）的变化情况，在线路出现短路、接地、过温等故障以后给出声光和短信报警，告知调度人员进行远程操作以隔离故障和转移供电，通知电力运行人员迅速赶赴现场进行处理。
主站SCADA系统除了显示线路故障电流途径和位置，还能显示线路负荷电流、零序电流、首半波尖峰突变电流、线路对地电场（局部放电）的变化情况并绘制历史曲线图，用户根据需要还可以增加开关位置遥信采集、开关遥控、远程无线抄表和无功补偿柜电容投切等功能。
故障定位及在线监测（控）系统还可以提供瞬时性短路故障、瞬时性和间歇性接地故障的在线监测和预警功能，以及故障后事故分析和总结功能。
1.2 总体要求1.2.1当电缆线路正常运行时：系统能够及时掌握线路运行情况，并将线路负荷电流、零序电流、电缆头温度、线路对地电场（局部放电）等线路运行信息和开口CT取电电压、后备电池电压等设备维护信息处理后发送至主站，在主站能够方便地查询有关实时信息和历史数据。
为及时掌握线路故障前的运行状态，保证线路正常运行，避免事故发生，并为在线调整故障检测参数提供技术手段。
电缆故障检测仪技术规范书.
法国NFS-32 电缆故障检测仪技术规范书招标方：2015年月目录1 总则2 主要技术指标及要求3 主要技术参数及要求4 主要供货范围5 质量保证和试验6 随设备提供的主要技术文献清单7 包装运输和储存8 售后服务要求电缆故障检测仪技术规范书1.总则1.1 投标人资格投标人必须具备电缆故障检测仪的设计、制造经验，并有ISO-9001质量认证书或相当的认证文件等。
投标的设备必须提供在电力系统商业运行的良好记录。
进口产品需要生产厂家授权书。
1.2 本设备技术规范书适用于电缆故障检测仪的功能设计、性能、安装和检修等方面的技术要求。
1.3 本设备技术规范书根据招标方实际使用要求，对技术细节作出规定。
本设备技术规范书提出的是最低限度的技术要求, 并未对一切技术细节作出规定, 也未充分引述有关标准和规范的条文, 投标人应提供符合本规范书和工业标准的优质产品。
1.4 如果投标人没有以书面形式对本规范书的条文提出异议, 则意味着投标人提供的设备完全符合本技术规范书的要求。
如有异议, 不管是多么微小, 都应在投标文件中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.5 本设备技术规范书所使用的标准如遇与投标人所执行的标准不一致时，按较高标准执行。
1.6 供方在投标时，必须至少提供以下技术文件供需方审查：✧所提供设备的生产许可证书；✧所提供设备的技术文件和样本；✧所提供设备的详细说明书；✧所提供设备的供货范围，包括所有硬件、软件、服务和有关资料等；✧供货清单；✧所提供设备的应用业绩清单；✧本规范书所要求的其它说明、资料等。
1.7 本设备规范书未尽事宜, 由招投标双方协商确定。
1.8 投标人应按本规范书顺序逐条应答，并简要描述。
测试仪试验设备的设计、制造经验，并有ISO-9001质量认证书或相当的认证文件等。
投标的设备必须提供在电力系统商业运行的良好记录。
2.主要技术指标及要求2.1使用环境2.1.1工作温度： -31℃~+55℃2.1.2空气相对湿度：≤85％RH2.1.3大气压力：86~106Kpa2.1.4海拔高度：≤2000米3.主要功能、技术参数及要求3.1主要性能3.1.1 可解决380V，6kV,10kV,35kV,110kV,220kV电力电缆的各种故障检测和故障点的定位，包括：低阻短路、低阻接地、高阻接地、高阻短路、断路、闪络性、泄漏性、间歇性等故障。
线路故障在线监测系统技术参数
2、通信终端技术参数 1）、工作电源 • 配置太阳能电池板为蓄电池充电 • 太阳能电池标称功率：12W • 太阳能电池工作电压：18V • 蓄电池使用寿命：大于5年 • 阴雨天气下连续工作时间：>15天 • 静态功耗：不大于0.02W 2）、通信 • 通信方式：以太网、串口、无线公网等 • 通信规约：IEC60870-5-101、 IEC608705-104或CDT等 • 使用寿命：8-10年 • 抗震能力：地面水平加速度0.3g，地面 垂直加速度0.15g • 防护等级：IP54
深圳市特力康科技有限公司 向邵晖先生
线路故障在线监测系统 可分为架空型和电缆型两种线 路故障在线监测系统（如图所 示）.
架空线路故障在线监测系统（别称 架空型故障检测终端）
电缆线路故障在线监测系统（别称测 温型故障指示器）
架空线路故障在线监测系统 系统组成
1、架空通讯式故障指示器：若干组 （3只/组） 2、架空通信终端：若干台 3、信息处理终端:1台 4、计算机（中心站）:1台 5、中心站软件（可选配成区域主 站）:1套 6、安装工具:按标准配送（1套/100只）
功能特点
4、具有识别短路、接地故障的功能；并可 区分永久性故障和瞬时性故障； 5、向中心站发送故障信息，可采用GSM、 GPRS、RS232、RS485或以太网等通信方式； 6、主站软、硬件系统由中心站（前置机）、 后台软件和后台硬件三部分组成。遵循 IEC61968标准，采用信息交换总线（IEB） 方式，实现与配电SCADA、故障定位以及 其它系统接口等功能，并为实时数据的接 入、实时数据和管理信息的集成以及应用 功能扩展提供一个信息一体化的平台。
特力康科技
谢 谢 ！
应用范围
(技术规范标准)配电线路故障在线监测系统技术规范书
10kV配电线路故障定位及在线监测（控）系统技术规范书批准：审核：拟制：总则1．本“规范书”明确了某城市供电公司配电线路故障定位及在线监测（控）系统的技术规范。
2．本“技术规范书”与商务合同具有同等的法律效力。
1.1 系统概述配电线路传输距离远，支线多、大部分是架空线和电缆线，环境和气候条件恶劣，外破、设备故障和雷电等自然灾害常常造成故障率较高。
一旦出现故障停电，首先给人民群众生活带来不便，干扰了企业的正常生产经营；其次给供电公司造成较大损失；再者一条线路距离较长，分支又多，呈网状结构，查找故障，非常困难，浪费了大量的人力，物力。
配电线路故障定位及在线监测（控）系统主要用于中高压输配电线路上，可检测短路和接地故障并指示出来，可以实时监测线路的正常运行情况和故障发生过程。
该系统可以帮助电力运行人员实时了解线路上各监测点的电流、电压、温度的变化情况，在线路出现短路、接地等故障以后给出声光和短信报警，告知调度人员进行远程操作以隔离故障和转移供电，通知电力运行人员迅速赶赴现场进行处理。
主站SCADA系统除了显示线路故障电流途径和位置，还能显示线路负荷电流、零序电流、线路对地电场、接地尖峰电流的变化情况并绘制历史曲线图，用户根据需要还可以增加开关位置遥信采集、开关遥控、远程无线抄表和无功补偿柜电容投切等功能。
故障定位及在线监测（控）系统还可以提供瞬时性短路故障、瞬时性和间歇性接地故障的在线监测和预警功能，以及故障后事故分析和总结功能。
1.2 总体要求1.2.1当线路正常运行时：系统能够及时掌握线路运行情况，并将线路负荷电流、首半波尖峰突变电流、线路对地电场等线路运行信息和太阳能充电电压、电池电压等设备维护信息处理后发送至主站，在主站能够方便地查询有关实时信息和历史数据。
为及时掌握线路故障前的运行状态，保证线路正常运行，避免事故发生，并为在线调整故障检测参数提供技术手段。
1.2.2当线路发生故障时：系统能够及时判断出短路、过流和接地故障点，并将动作信号、短路动作电流、首半波尖峰电流、线路对地电场、接地动作电流等故障信息处理后发送至主站，在主站能购方便地查询有关历史数据和故障信息。
精编【技术规范标准】电缆线路故障在线监测系统技术规范书
【技术规范标准】电缆线路故障在线监测系统技术规范书xxxx年xx月xx日xxxxxxxx集团企业有限公司Please enter your company's name and contentv配电电缆线路故障定位及在线监测系统技术规范书批准：审核：拟制：总则1．本“规范书”明确了某城区供电公司10kV配电电缆线路故障定位及在线监测系统的技术规范。
2．本“技术规范书”与商务合同具有同等的法律效力。
1.1 系统概述配电线路传输距离远，支线多、大部分是架空线和电缆线，环境和气候条件恶劣，外破、设备故障和雷电等自然灾害常常造成故障率较高。
一旦出现故障停电，首先给人民群众生活带来不便，干扰了企业的正常生产经营；其次给供电公司造成较大损失；再者一条线路距离较长，分支又多，呈网状结构，查找故障，非常困难，浪费了大量的人力，物力。
电缆线路故障定位及在线监测（控）系统主要用于10kV电缆系统，可检测短路和接地故障并指示出来，可以实时监测电缆线路的正常运行情况和故障发生过程。
该系统可以帮助电力运行人员实时了解电缆线路上各监测点的电流、温度、电缆头对地电场（电缆头局部放电）的变化情况，在线路出现短路、接地、过温等故障以后给出声光和短信报警，告知调度人员进行远程操作以隔离故障和转移供电，通知电力运行人员迅速赶赴现场进行处理。
主站SCADA系统除了显示线路故障电流途径和位置，还能显示线路负荷电流、零序电流、首半波尖峰突变电流、线路对地电场（局部放电）的变化情况并绘制历史曲线图，用户根据需要还可以增加开关位置遥信采集、开关遥控、远程无线抄表和无功补偿柜电容投切等功能。
故障定位及在线监测（控）系统还可以提供瞬时性短路故障、瞬时性和间歇性接地故障的在线监测和预警功能，以及故障后事故分析和总结功能。
1.2 总体要求1.2.1当电缆线路正常运行时：系统能够及时掌握线路运行情况，并将线路负荷电流、零序电流、电缆头温度、线路对地电场（局部放电）等线路运行信息和开口CT取电电压、后备电池电压等设备维护信息处理后发送至主站，在主站能够方便地查询有关实时信息和历史数据。
电缆故障探测仪通用技术规范
国家电网公司物资采购标准（电气仪器仪表卷电缆故障探测仪册）电缆故障探测仪通用技术规范（编号：1302067-0000-00）国家电网公司二〇一六年四月目录1总则 (3)2 性能要求 (4)3 主要技术参数 (4)4 外观和结构要求 (4)5 验收及技术培训 (4)6 技术服务 (5)1总则1.1 一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
1.1.2 投标人须仔细阅读包括本技术规范（通用部分和专用部分）在内的招标文件阐述的全部条款。
投标人提供的电缆故障探测仪应符合招标文件所规定的要求。
1.1.3 本招标文件采购标准规范提出了对电缆故障探测仪技术上的规范和说明。
1.1.4 本招标文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本采购标准规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准与投标人所执行的标准不一致时，按要求较高的标准执行。
1.1.5 如果投标人没有以书面形式对本采购标准规范的条文提出差异，则意味着投标人提供的产品完全符合本招标文件的要求。
如有与本招标文件要求不一致的地方，必须逐项在“技术差异表”中列出。
1.1.6 本采购标准规范将作为订货合同的附件，与合同具有同等的法律效力。
本采购标准规范未尽事宜，由合同签约双方在合同谈判时协商确定。
1.1.7 本采购标准规范中涉及有关商务方面的内容，如与招标文件的商务部分有矛盾时，以商务部分为准。
1.1.8 本招标文件采购标准规范中通用部分各条款如与采购标准规范专用部分有冲突，以专用部分为准。
1.2 投标人应提供的资格文件投标人提供的资格文件包含但不限于以下内容：a)填写技术规范专用部分中的技术参数响应表；b)填写技术规范专用部分中的投标人技术偏差表；c)按附录A提供业绩资料；d)按技术规范专用部分货物组件材料配置一览表填写仪器配置表；e)提供产品的清晰彩色照片。
配电线路故障在线监测系统技术规范书
配电线路故障在线监测系统技术规范书技术规范书拟制：总那么1．本〝规范书〞明白了某城市供电公司配电线路缺点定位及在线监测〔控〕系统的技术规范。
2．本〝技术规范书〞与商务合同具有同等的法律效能。
1.1 系统概述配电线路传输距离远，支线多、大局部是架空线和电缆线，环境和气候条件恶劣，外破、设备缺点和雷电等自然灾祸经常形成缺点率较高。
一旦出现缺点停电，首先给人民群众生活带来方便，搅扰了企业的正常消费运营；其次给供电公司形成较大损失；再者一条线路距离较长，分支又多，呈网状结构，查找缺点，十分困难，糜费了少量的人力，物力。
配电线路缺点定位及在线监测〔控〕系统主要用于中高压输配电线路上，可检测短路和接地缺点并指示出来，可以实时监测线路的正常运转状况和缺点发作进程。
该系统可以协助电力运转人员实时了解线路上各监测点的电流、电压、温度的变化状况，在线路出现短路、接地等缺点以后给出声光和短信报警，告知调度人员停止远程操作以隔离缺点和转移供电，通知电力运转人员迅速赶赴现场停止处置。
主站SCADA系统除了显示线路缺点电流途径和位置，还能显示线路负荷电流、零序电流、线路对地电场、接地尖峰电流的变化状况并绘制历史曲线图，用户依据需求还可以添加开关位置遥信采集、开关遥控、远程无线抄表和无功补偿柜电容投切等功用。
缺点定位及在线监测〔控〕系统还可以提供瞬时性短路缺点、瞬时性和间歇性接地缺点的在线监测和预警功用，以及缺点后事故剖析和总结功用。
1.2 总体要求1.2.1当线路正常运转时：系统可以及时掌握线路运转状况，并将线路负荷电流、首半波尖峰突变电流、线路对地电场等线路运转信息和太阳能充电电压、电池电压等设备维护信息处置后发送至主站，在主站可以方便地查询有关实时信息和历史数据。
为及时掌握线路缺点前的运转形状，保证线路正常运转，防止事故发作，并为在线调整缺点检测参数提供技术手腕。
1.2.2当线路发作缺点时：系统可以及时判别出短路、过流和接地缺点点，并将举措信号、短路举措电流、首半波尖峰电流、线路对地电场、接地举措电流等缺点信息处置后发送至主站，在主站能购方便地查询有关历史数据和缺点信息。
(整理)电缆线路故障在线监测系统技术规范书
配电电缆线路故障定位及在线监测系统技术规范书批准：审核：拟制：总则1．本“规范书”明确了某城区供电公司10kV配电电缆线路故障定位及在线监测系统的技术规范。
2．本“技术规范书”与商务合同具有同等的法律效力。
1.1 系统概述配电线路传输距离远，支线多、大部分是架空线和电缆线，环境和气候条件恶劣，外破、设备故障和雷电等自然灾害常常造成故障率较高。
一旦出现故障停电，首先给人民群众生活带来不便，干扰了企业的正常生产经营；其次给供电公司造成较大损失；再者一条线路距离较长，分支又多，呈网状结构，查找故障，非常困难，浪费了大量的人力，物力。
电缆线路故障定位及在线监测（控）系统主要用于10kV电缆系统，可检测短路和接地故障并指示出来，可以实时监测电缆线路的正常运行情况和故障发生过程。
该系统可以帮助电力运行人员实时了解电缆线路上各监测点的电流、温度、电缆头对地电场（电缆头局部放电）的变化情况，在线路出现短路、接地、过温等故障以后给出声光和短信报警，告知调度人员进行远程操作以隔离故障和转移供电，通知电力运行人员迅速赶赴现场进行处理。
主站SCADA系统除了显示线路故障电流途径和位置，还能显示线路负荷电流、零序电流、首半波尖峰突变电流、线路对地电场（局部放电）的变化情况并绘制历史曲线图，用户根据需要还可以增加开关位置遥信采集、开关遥控、远程无线抄表和无功补偿柜电容投切等功能。
故障定位及在线监测（控）系统还可以提供瞬时性短路故障、瞬时性和间歇性接地故障的在线监测和预警功能，以及故障后事故分析和总结功能。
1.2 总体要求1.2.1当电缆线路正常运行时：系统能够及时掌握线路运行情况，并将线路负荷电流、零序电流、电缆头温度、线路对地电场（局部放电）等线路运行信息和开口CT取电电压、后备电池电压等设备维护信息处理后发送至主站，在主站能够方便地查询有关实时信息和历史数据。
为及时掌握线路故障前的运行状态，保证线路正常运行，避免事故发生，并为在线调整故障检测参数提供技术手段。
电缆故障测试仪的技术规范书
电缆故障测试仪的技术规范书总则1.1 规范书适用于电缆故障测试仪，它依据国家和行业的有关标准、规程和规范，并结合福建电网计量标准器具的要求而制定，提出设备的功能设计、结构、性能、试验等方面的技术要求1.2买方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，对国家有关安全、环保等方面强制性标准，必须满足其要求。
卖方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务，卖方需具有良好的商业信誉，具备生产、调试及长期售后服务的能力，具有可资信赖的确保产品质量的质量保证体系。
1.3未对本规范书提出偏差，将认为卖方提供的设备符合规范书和标准的要求。
卖方应对本规范书的技术条款逐项进行确认,偏差(无论多少)都必须详细、清楚地表示在投标文件中的“偏差表”中,技术指标应列出对应表。
简单地填写“满足”、“无偏差”,然而在投标文件中又不作表述的,将视为不做实质性响应。
1.4卖方须执行本规范书所列标准。
有矛盾时按较高标准执行。
1.5合同签订后，卖方应提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、运行和维护等标准清单给买方，买方确认。
1.6在合同签订之后，买方有权根据最新的规范、准则、标准、规程对设备参数作相应调整，卖方有责任接受买方的调整。
2.应遵循的技术标准2.1 合同中所有设备、备品备件，包括卖方自其他单位获得的所有附件和设备，除本规范书中规定的技术参数和要求外，其余均应遵照最新版本的电力行业标准（DL）、国家标准（GB）和IEC标准及国际单位制（SI），这是对设备的最低要求。
投标人如果采用自己的标准或规范，必须向买方提供中文或英文复印件并经买方同意后方可采用，但不能低于DL、GB和IEC的有关规定。
2.2 执行的标准(产品应满足以下规范及标准，但不仅限于以下规范及标准。
主要功能：电缆故障测试仪电缆故障测试仪高压信号发生器（电容10uF内置耦合器，有滤波功能）电力电缆故障定点仪（配进口）电缆路径测试仪电缆识别仪几部分组成，达到电缆故障的预定位，精确定位故障点，测电缆的长度，电缆的走向，电缆的识别等。
光缆在线监测系统通用技术规范
光缆在线监测系统通用技术规范光缆在线监测系统采购标准技术规范使用说明1、本物资采购标准技术规范分为标准技术规范通用部分和标准技术规范专用部分。
2、项目单位根据需求选择所需设备的技术规范。
技术规范通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不能更改。
3、项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“项目单位技术偏差表”，并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值范围；经招标文件审查会同意后，对专用部分的修改形成“项目单位技术偏差表”，放入专用部分表格中，随招标文件同时发出并视为有效，否则将视为无偏差。
4、投标人逐项响应技术规范专用部分中“1标准技术参数表”、“2项目需求部分”和“3投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的投标人响应部分的表格。
投标人还应对项目需求部分的“项目单位技术偏差表”中给出的参数进行响应。
“项目单位技术偏差表”与“标准技术参数表”中参数不同时，以偏差表给出的参数为准。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“投标人技术偏差表”外，必要时应提供证明参数优于招标人要求的相关试验报告。
5、对扩建工程，如有需要，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
6、技术规范范本的页面、标题等均为统一格式，不得随意更改。
目录1 总则 (1)1.1 一般规定 (1)1.2 标准和规范 (1)1.3 投标人必须提交的技术参数和信息 (2)1.4 安装、调试、性能试验、试运行和验收 (2)2 技术要求 (2)2.1 环境条件 (2)2.2 装置环境条件 (2)2.3 工作条件 (3)2.4 基本技术条件 (3)2.5 技术性能要求 (3)3 试验 (8)3.1 型式试验 (8)3.2 出厂试验 (9)3.3 现场试验 (9)4 其他要求 (9)4.1 质量保证 (9)4.2 技术服务 (9)4.3 工厂检验和监造 (10)1 总则1.1 一般规定1.1.1 投标人或制造商必须有权威机关颁发的ISO9001系列的认证书或等同的质量保证体系认证证书。
电力电缆故障检测技术手册
电力电缆故障检测技术手册一、引言电力电缆作为输送和分配电能的重要组成部分，对电力系统的稳定运行起着至关重要的作用。
然而，由于环境因素、制造质量、安装过程等原因，电力电缆存在着潜在的故障隐患。
及时准确地检测和定位电缆故障对于电力系统的运行和维护至关重要。
本手册将介绍几种常见的电力电缆故障检测技术，并提供操作指南和注意事项，旨在帮助电力工程师们解决电缆故障问题。
二、绝缘电阻测试绝缘电阻测试是一种常用的电缆故障检测方法，它通过测量电缆绝缘材料的电阻值来判断绝缘状况。
具体操作方法为：首先断开电缆两端的电气连接，接着将测试仪对接至电缆的两个测点，进行电阻测试。
测试结果将会显示电缆的绝缘电阻值，根据标准值可以判断电缆是否存在绝缘故障。
在进行测试时，需要注意保持测试环境的干燥和地线的可靠连接。
三、局部放电检测局部放电是电缆设备中常见的故障形式，也是导致电缆故障和老化的主要原因之一。
通过局部放电检测技术可以及早发现潜在的故障点，并进行修复或更换。
局部放电检测一般分为在线检测和离线检测两种方式。
在线检测方法主要包括高频电流变压器法和电磁波法，离线检测方法主要包括超声波和雷电冲击法。
根据具体情况选择适合的检测方法，并按照相关操作步骤进行检测工作。
四、电容补偿法电容补偿法是一种常用的电缆故障定位方法，它通过测量电缆周围的电容值来确定故障点的位置。
具体操作方法为：将电容检测仪对接至待测电缆的两个测试端口，对电缆进行扫描和测量，得到电缆各个部分的电容值。
通过比较不同位置的电容值，可以准确地确定故障点的位置。
在实际操作中，需要注意选择合适的测试频率和电容补偿系数，以及保持测试环境的稳定。
五、低频反射法低频反射法是一种用于电缆故障定位和判断的有效方法。
它利用低频脉冲信号在电缆中传播的特性，测量脉冲信号的到达时间来确定故障点的位置。
具体操作方法为：将测试仪对接至电缆的一端，发送低频脉冲信号，并测量信号从故障点反射回来的时间。
根据时间差值可以计算出故障点的距离。
(技术规范标准)电缆线路故障在线监测系统技术规范书
配电电缆线路故障定位及在线监测系统技术规范书批准：审核：拟制：总则1．本“规范书”明确了某城区供电公司10kV配电电缆线路故障定位及在线监测系统的技术规范。
2．本“技术规范书”与商务合同具有同等的法律效力。
1.1 系统概述配电线路传输距离远，支线多、大部分是架空线和电缆线，环境和气候条件恶劣，外破、设备故障和雷电等自然灾害常常造成故障率较高。
一旦出现故障停电，首先给人民群众生活带来不便，干扰了企业的正常生产经营；其次给供电公司造成较大损失；再者一条线路距离较长，分支又多，呈网状结构，查找故障，非常困难，浪费了大量的人力，物力。
电缆线路故障定位及在线监测（控）系统主要用于10kV电缆系统，可检测短路和接地故障并指示出来，可以实时监测电缆线路的正常运行情况和故障发生过程。
该系统可以帮助电力运行人员实时了解电缆线路上各监测点的电流、温度、电缆头对地电场（电缆头局部放电）的变化情况，在线路出现短路、接地、过温等故障以后给出声光和短信报警，告知调度人员进行远程操作以隔离故障和转移供电，通知电力运行人员迅速赶赴现场进行处理。
主站SCADA系统除了显示线路故障电流途径和位置，还能显示线路负荷电流、零序电流、首半波尖峰突变电流、线路对地电场（局部放电）的变化情况并绘制历史曲线图，用户根据需要还可以增加开关位置遥信采集、开关遥控、远程无线抄表和无功补偿柜电容投切等功能。
故障定位及在线监测（控）系统还可以提供瞬时性短路故障、瞬时性和间歇性接地故障的在线监测和预警功能，以及故障后事故分析和总结功能。
1.2 总体要求1.2.1当电缆线路正常运行时：系统能够及时掌握线路运行情况，并将线路负荷电流、零序电流、电缆头温度、线路对地电场（局部放电）等线路运行信息和开口CT取电电压、后备电池电压等设备维护信息处理后发送至主站，在主站能够方便地查询有关实时信息和历史数据。
为及时掌握线路故障前的运行状态，保证线路正常运行，避免事故发生，并为在线调整故障检测参数提供技术手段。
电缆多状态在线监测系统
电缆多状态在线监测系统简介电缆多状态在线监测系统是一种可实现对电缆运行状态进行实时监测、故障快速定位和长期安全评估的智能化系统。
它能够利用传感技术、无线通信技术、数据处理与分析技术，对电缆的温度、电流、电压、绝缘阻抗、泄漏电流等多种状态进行在线监测，实现对电缆运行状态的全面掌控和管理。
功能电缆多状态在线监测系统的主要功能包括：实时监测电缆多状态在线监测系统能够实时监测电缆的温度、电流、电压、绝缘阻抗、泄漏电流等多个状态指标。
通过对这些指标的监测，可以及时发现电缆故障和异常，从而实现对电缆运行状态的快速掌握和处理。
故障定位电缆多状态在线监测系统能够快速对电缆故障进行定位。
通过对电缆多种状态指标的监测和分析，可以准确判断电缆故障的位置和范围，从而为故障处理提供依据和方向。
安全评估电缆多状态在线监测系统能够长期对电缆的运行状态进行监测和评估。
通过对多种状态指标的长期监测和分析，可以预测电缆的寿命和保养周期，并提供针对性的维护和保养建议，从而确保电缆的安全运行。
技术原理电缆多状态在线监测系统的核心技术包括传感技术、无线通信技术、数据处理技术、分析技术等。
传感技术传感技术是电缆多状态在线监测系统能够实现对电缆多种状态指标进行监测的基础。
传感器可以安装在电缆上，实时监测电缆的温度、电流、电压、绝缘阻抗、泄漏电流等多个状态指标，并将数据传输给后台服务器进行处理。
无线通信技术无线通信技术可以实现电缆多状态在线监测系统与后台服务器之间的数据传输。
无线通信技术可以将传感器监测到的数据直接传输给后台服务器，实现数据实时传输和监测。
数据处理技术数据处理技术是电缆多状态在线监测系统中最关键的技术之一。
它可以对传感器监测到的数据进行实时处理、存储和分析，并呈现给用户。
数据处理技术可以进行数据清洗、数据分析、数据挖掘等多种操作，从而实现对多种状态指标的综合分析和评估。
分析技术分析技术是电缆多状态在线监测系统实现故障快速定位和长期安全评估的基础。
电缆绝缘在线监测及故障定位 系统
上海蓝瑞电气有限公司CIM-II电缆绝缘监测及故障定位系统目录一、概述 (1)二、装置介绍 (1)1、工作原理 (1)2、功能介绍 (2)3、优势介绍 (3)4、技术指标 (4)5、配置介绍 (4)一、概述电线电缆是最常用的电力设备，同时也是出现绝缘故障概率最高的设备，由于电缆绝缘损坏直接导致线路相间短路、单相接地等重大事故，严重影响供电可靠性。
当电缆发生故障时，人工寻找故障点比较困难。
因此，对电缆绝缘状态进行在线监测及故障定位意义重大。
CIM-II电缆绝缘监测及故障定位系统是上海蓝瑞电气有限公司依托上海交通大学联合研制的，该系统由电缆绝缘在线监测装置和电缆故障智能测试仪组成。
电缆绝缘在线监测装置以改进的介损因数法+直流分量法为主，对电缆的绝缘情况给出预警，以便及时更换电缆，当电缆线路发生故障时，装置可在线辨识故障支路。
确定故障支路后，再通过电缆故障测试仪离线方式下精确定位故障点。
二、装置介绍1、工作原理1.1电缆绝缘在线监测装置（图1）根据国内外大量研究表明，电缆的绝缘老化过程是一个渐变的过程，通过绘制电缆介质因数的历史变化曲线，可以看出电缆绝缘老化趋势。
其基本方法是直接测量电缆护套接地电流和电缆对地电压，通过数字信号频谱分析方法分别计算出电缆的容性阻抗和阻性阻抗的大小，以改进的介损因数法+直流分量法分析绝缘状况，对于绝缘老化超限报警，绝缘故障线路选择。
因正常时容性电流远大于阻性电流，所以测量精度要求高，为保证监测的准确性，装置采用了以相对偏差和阻抗变化斜率为比较对象的方法，可有效屏蔽测量误差。
图1.电缆绝缘在线监测装置系统图1.2电缆故障智能测试仪（图2）电缆故障智能测试仪采用时域反射法，它可测试电力电缆的开路、短路、接地、低阻故障、高阻闪络、泄漏性故障以及电缆长度、埋地深度及走向。
图2. 电缆故障智能测试仪示意图2、功能介绍2.1电缆绝缘在线监测装置1)实时在线测量✧对电缆护套接地电流和相电压实时测量，通过数字信号频谱分析方法分别计算出电缆的容性阻抗和阻性阻抗。
