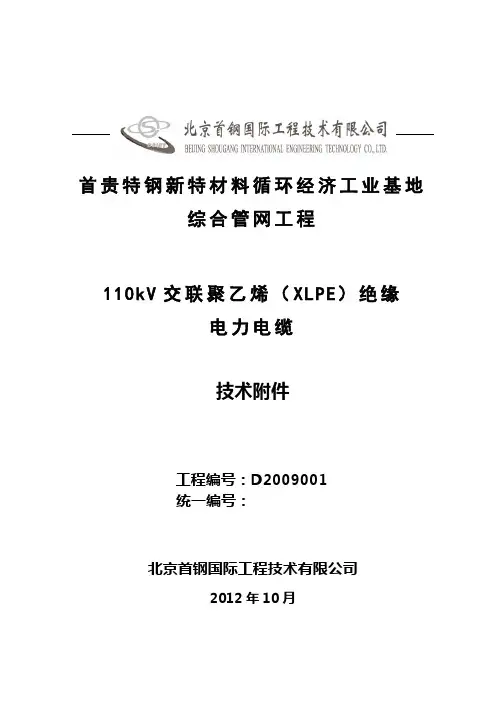

110KV电缆技术规格书 技术协议
首贵特钢新特材料循环经济工业基地综合管网工程110kV交联聚乙烯（XLPE）绝缘电力电缆技术附件工程编号：D2009001统一编号：北京首钢国际工程技术有限公司2012年10月声明：本文件权益属北京首钢国际工程技术有限公司所有。
所含信息、专有技术、专利技术应予保密。
未经本公司书面许可，不得修改、复制、提供或泄露给任何第三方。
CLAIM: This work belongs to the property of BSIET. All information and proprietary know-how contained therein are confidential, and shall not be duplicated, copied, changed or altered, submitted or disclosed to any third party without the prior written permission of BSIET.统一编号：首贵特钢新特材料循环经济工业基地综合管网工程110kV交联聚乙烯（XLPE）绝缘电力电缆技术附件主管部长：设计经理：审定：二审：一审：设计人：北京首钢国际工程技术有限公司2011年10月目录1 总则 (1)2 自然条件和运行条件 (1)3 电缆构造及及其技术要求 (3)4 引用标准 .......................................................................................................... 错误!未定义书签。
5 试验 ................................................................................................. 错误!未定义书签。
1.2.35(110)kV导地线技术规范(通用部分)
河南省电力公司集中规模招标采购设备材料招标文件范本导、地线招标文件（技术规范通用部分）年月通用部分目录1 总则 (22)1.1 一般规定 (22)1.2 投标人应提供的资格文件 (22)1.3 工作范围和进度要求 (33)1.4 对技术资料、图纸和试验报告的要求 (33)1.5 标准和规范 (44)1.6 必须提交的技术数据和信息 (55)2 技术参数和性能要求 (55)2.1 一般规定 (55)2.2 对导、地线的要求 (55)3 试验 (88)3.1 一般规定 (88)3.2 抽样 (88)3.3 试验项目 (88)3.4 在目的地的检查 (99)3.5 导、地线成品检验 (99)4 技术服务、工厂检验和监造 (1010)4.1 技术服务 (1010)4.2 工厂检验及监造 (1010)5.成品导、地线的包装、运输及交货 (1111)5.1概述 (1111)5.2 线盘 (1111)5.3标志 (1111)5.4 装运及交货 (1212)附录A 供货业绩 (1212)附录B 工艺控制一览表 (1313)附录C 主要生产设备清单 (1414)附录D 主要试验设备清单 (1414)附录E 主要原材料产地清单 (1414)附录F 本工程人力资源配置表 (1414)1、总则1.1 一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
1.1.2 投标人应仔细阅读招标文件，包括商务和技术部分的所有条款。
由投标人提供的导、地线应与技术规范所要求的相一致。
1.1.3技术规范提出了对导、地线技术上的规范和说明。
1.1.4 本招标文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合相关标准和本技术规范的产品。
本技术规范所使用的标准如与卖方所执行的标准不一致时，按较高标准执行。
1.1.5 本技术规范将作为订货合同的附件。
广东电网公司电力电缆附件技术规范
广东电网公司电力电缆附件技术规范广东电网公司统一编码：S.00.00.05/PM.0400.00262010-01-01印发封面2010-01-01实施本制度信息2010-01-01印发制度信息2010-01-01实施目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 110kV和220kV电缆附件技术要求 (2)4 10kV电缆附件技术要求 (6)5 110kV和220kV电缆附件试验 (11)6 10kV电缆附件试验 (11)7 包装、运输和储存 (12)附录A（提示的附录）：橡胶料的性能 (14)附录B（提示的附录）：环氯树脂固化体的性能 (16)附录C（提示的附录）：硅油的性能 (17)I前言为规范广东电网公司交流额定电压为110kV 、220kV交联聚乙烯绝缘电力电缆附件和10kV交联聚乙烯绝缘全冷缩电力电缆附件的设计、结构、性能、生产、试验、包装、运输等相关技术标准和要求，指导广东电网公司系统110kV 、220kV交联聚乙烯绝缘电力电缆附件和10kV交联聚乙烯绝缘全冷缩电力电缆附件建设、改造和运行管理工作，依据国家和行业的有关标准和规程，特制定本规范。
本规范由广东电网公司生产技术部提出、归口管理和负责解释。
本规范起草单位：广东电网公司电力科学研究院。
II广东电网公司电力电缆附件技术规范1 范围1.1 本技术规范书适用于广东电网公司交流额定电压为110kV 、220kV交联聚乙烯绝缘电力电缆附件和10kV交联聚乙烯绝缘全冷缩电力电缆附件（以下简称XLPE电缆附件）。
它提出了XLPE电缆附件的设计、结构、性能、生产、试验、包装、运输等方面的技术要求。
1.2 凡本技术规范书中未规定，但在相关设备的国家标准或IEC标准中有规定的规范条文，按相应标准的条文进行设备设计、制造、试验和安装。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.3 本技术条件书所使用的标准如与卖方所执行的标准不一致时，应按较高标准执行。
东外环110kV电力电缆专用技术规范
东外环110kV电力线路改造工程110kV电力电缆专用技术规范山东联能电力设计有限公司二〇一七年四月目录1 标准技术参数表 (1)2 项目需求部分 (4)2.1货物需求及供货范围一览表 (4)2.2必备的备品备件、专用工具和仪器仪表供货表 (5)2.3推荐的备品备件、专用工具和仪器仪表供货表 (5)2.4图纸资料提交单位 (5)2.5工程概况 (5)2.6使用条件 (6)2.7项目单位技术差异表 (6)3 投标人响应部分 (7)3.1技术偏差表（投标人填写） (7)3.2投标人需提供的设备图纸及资料 (7)3.3主要组部件材料 (8)1 标准技术参数表投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
如有偏差，请填写技术偏差表。
“投标人保证值”应与型式试验报告相符。
电缆结构技术参数见表1；电缆电气技术参数见表2；电缆非电气技术参数见表3；电缆其它技术参数见表4。
表1 电缆结构技术参数表序号项目单位标准参数值投标人保证值备注1 导体材料/ 铜投标人填写结构/ 紧压圆形投标人填写对800mm2截面及以下630 投标人填写最少单线根数×单线直径根×mm53单线直径由投标人提供投标人填写对应630mm2截面导体外径及其偏差mm 30.0±0.2 投标人填写2 导体屏蔽绕包半导电带层×厚层×mm 2*0.12投标人填写挤包半导电层厚度mm 1.2投标人填写16.5 投标人填写对应630mm2截面最薄点厚度不小于mm 95t % 投标人填写最大厚度不大于mm 105t % 投标人填写偏心度不大于% 6 投标人填写4 绝缘屏蔽厚度mm 1.0投标人填写外径及其偏差mm67.3（-1.0，+1.5）投标人填写5 缓冲层半导电弹性材料层×厚层×mm 投标人填写具有纵向阻水功能的半导电阻水膨胀带弹性材料层×厚层×mm 2*2.0投标人填写6 金属套材料挤包皱纹铝套投标人填写焊接皱纹铝套投标人填写皱纹套波峰外径mm 项目单位提供投标人填写皱纹套波谷外径mm 项目单位提供投标人填写皱纹间距mm 项目单位提供投标人填写铝套投标人填写平均厚度不小于标称厚度t mm2.0投标人填写对应630mm2截面最薄点厚度不小于mm 90t % 投标人填写7 防腐层材料/ 电缆沥青投标人填写8 外乎套材料聚乙烯投标人填写颜色/ 投标人填写平均厚度不小于标称厚度t mm4.5 投标人填写对应630mm2截面最薄点厚度不小于mm 90t % 投标人填写9 导电层石墨涂层/ 石墨投标人填写挤包半导电层，厚度mm 投标人填写10 电缆外径及偏差mm 94.1 投标人填写表2 电缆电气技术参数表序号项目单位标准参数值投标人保证值备注1 20℃时导体最大直流电阻Ω/km 0.0283 投标人填写对应630 mm2截面2 90℃时导体最大交流电阻Ω/km 0.0383投标人填写3 20℃时金属套最大直流电阻Ω/km 0.0682投标人填写4 导体半导电屏蔽层老化前后90℃时电阻率Ω·m ≤1000 投标人填写5 绝缘半导电屏蔽层老化前后90℃时电阻率Ω·m ≤500 投标人填写6 护套挤包半导电层老化前后90℃时电阻率Ω·m ≤1000 投标人填写7 局部放电（灵敏度5pC或更优，96kV下）pC 无可检测出的放电投标人填写8 tanδ（导体温度95℃～100℃，64kV下）≤8×10-4投标人填写9 雷电冲击试验（导体温度95℃～100℃，正负极性各10次）kV 550 投标人填写10 电缆电容μF/km 0.20投标人填写11 出厂工频电压试验(30 min）kV 160 投标人填写12 安装后工频电压试验(60 min）kV 128 投标人填写13 出厂外护套负极性直流试验(1 min）kV 25 投标人填写14 安装后外护套负极性直流试验(1 min）kV 10 投标人填写15外护套雷电冲击电压试验（正负极性各10次）kV 37.5 投标人填写16 外护套的绝缘电阻M Ω·km >10投标人填写表3 电缆非电气技术参数表序号项目单位标准参数值投标人保证值备注1 绝缘老化前抗张强度不小于MPa 12.5 投标人填写老化前断裂伸长率不小于% 200 投标人填写老化后抗张强度变化率不超过% ±25 投标人填写老化后断裂伸长率变化率不超过% ±25 投标人填写电缆段老化后抗张强度变化率不超过% ±25 投标人填写电缆段老化后断裂伸长率变化率不超过% ±25 投标人填写绝缘收缩试验不大于% 4 投标人填写热延伸负荷下伸长率不大于% 125 投标人填写冷却后永久伸长率不大于% 10 投标人填写微孔杂质和突起大于0.05 mm的微孔个0 投标人填写大于0.025 mm，小于、等于0.05 mm的微孔不大于个/10cm318 投标人填写大于0.125 mm的杂质个0 投标人填写大于0.05 mm，小于、等于0.125 mm的杂质不大于个/10cm3 6 投标人填写大于0.25 mm的半透明物个0 投标人填写半导电屏蔽层与绝缘层界面大于0.05 mm的微孔个0 投标人填写导体半导电屏蔽层与绝缘层界面大于0.125 mm突起个0 投标人填写绝缘半导电屏蔽层与绝缘层界面大于0.125 mm突起个0 投标人填写PE PVC 投标人填写2 外护套老化前抗张强度不小于MPa 12.5 12.5 投标人填写老化前断裂伸长率不小于% 300 150 投标人填写老化后抗张强度不小于MPa —12.5 投标人填写老化后断裂伸长率不小于% —150 投标人填写老化后抗张强度变化率不超过% —±25 投标人填写老化后断裂伸长率变化率不超过% —±25 投标人填写电缆段老化后抗张强度变化率不超过% ±25 ±25 投标人填写电缆段老化后断裂伸长率变化率不超过% ±25 ±25 投标人填写高温压力试验，压痕深度不大于% 50 50 投标人填写热冲击试验—不开裂投标人填写低温冲击试验—不开裂投标人填写低温拉伸，断裂伸长率不小于% —20 投标人填写热失重，最大允许失重mg/cm2— 1.5 投标人填写碳黑含量%2.0～3.0—投标人填写刮磨试验，作用力N 550 550 投标人填写3 金属套焊缝抗张强度不小于MPa 75投标人填写腐蚀扩展，腐蚀范围不大于mm 10 投标人填写气密性试验（0.4±0.01）MPa的压力下/ 2h无泄漏投标人填写表4 电缆其它技术参数表序号项目单位标准参数值投标人保证值备注1 电缆在正常使用条件下的寿命年≥30 投标人填写2 导体短路电流（250℃）kA/ s 90.8投标人填写3 金属套短路电流（200℃）kA/ s 34.6 kA /2s 投标人填写4 电缆敷设时的最小弯曲半径m 1800 投标人填写5 电缆运行时的最小弯曲半径m 1800 投标人填写6 电缆敷设时的最大牵引力N/mm270投标人填写7 电缆敷设时的最大侧压力N/m 5000投标人填写8 电缆最大盘长m 536 投标人填写9 电缆盘尺寸mm 投标人填写10 电缆质量kg/m 11.4 投标人填写11 最大卤素含量（低毒电缆）mg/g 投标人填写12 最大烟密度（低烟）投标人填写13 电缆成束燃烧试验投标人填写14 在U m和100%负荷因数时最大允许连续载流量见项目单位敷设具体要求A 投标人填写注：1. 使用环境条件见2.6节和表9，买方对载流量有特殊要求时单独提出。
01-110kV~220kV交流用交联聚乙烯绝缘电力电缆技术规范书(专用部分)
交流用弼聚乙烯绝缘电力电缆技术规范书（专用部分）蛹本号：2。
22版口°版本与编号：年1。
月COkSOkM国南方电网有限责任公司2023本技术规范书适用的物资品类型号一、工程概述 (1)1.1工程概况 (1)1.2使用条件 (1)二、设备详细技术要求 (2)2.1供货需求及供货范围 (2)2.2标准技术特性参数表 (2)2.3投标人资料提交时间及培训要求 (18)2.4主要元器件来源（主要材料耗材来源） (18)2.5备品备件、专用工具和仪器仪表供货表 (18)三、投标方技术偏差 (19)3.1投标方技术偏差 (19)3.2投标方需说明的其他问题 (19)四、设计图纸提交要求 (19)4.1图纸资料提交单位 (19)4.2设备图纸及资料 (20)五、其他 (21)5.11CC数据文件 (21)一、工程概述1.1工程概况本技术规范书采购的设备适用的工程概况如下:1.2使用条件典型110kV-220kV电力电缆使用环境条件见表1.2,特殊环境要求根据项目情况进行编制。
本技术规范书采购的设备适用的外部条件如下：二、设备详细技术要求2.1供货需求及供货范围投标方提供的设备具体规格、数量见表2.1,供货范围及设备技术规格一览表。
投标方应如实填写“投标方保证〃栏。
投标人应认真逐项填写技术参数表中投标人响应值，不能空格，也不能以"响应"两字代替，不允许改动项目单位要求值。
如有差异，请填写投标方技术偏差表。
注：需按照以下类型参数填写方式准确填写：1、针对标准值特性“单一”，项目单位无需填写，投标人必须完全响应，如有偏差逐项填写在“3.1投标方技术偏差〃部分；2、针对标准值特性“可选〃，项目单位可选定参数，投标人必须完全响应，如有偏差逐项填写在"3.1投标方技术偏差〃部分；3、针对标准值特性“投标人响应〃，有标准参数值要求，投标方需根据自身实际情况，提供限制要求范围内的响应值，同时需将此部分逐项填写在“3.1投标方技术偏差〃部分；4、针对标准值特性“投标人提供〃，无标准参数值要求，投标方根据实际情况填写投标响应值;5、针对标准值特性“扩建〃，项目单位根据原项目情况填写，投标方根据实际情况填写投标响应值；6、针对标准值特性"特殊”，项目单位提出的所有特殊要求，需附对应审批流程，投标方根据实际情况填写投标响应值。
110kV交联聚乙烯绝缘电缆技术规范书
110kV交联聚乙烯绝缘电缆技术规范书广西电网公司年月目录1 总则2 使用环境条件3 技术参数和要求4 试验5 供货范围6 供方在投标时应提供的资料和技术参数7 技术资料和图纸交付进度8 运输、储存、安装、运行和维护规则9 技术服务1总则1.1 本技术条件仅适用于交流额定电压64/110kV单芯XLPE绝缘电力电缆的订货。
1.2 本技术条件的内容包括遵循的标准、电缆技术要求、试验项目和方法、验收规则、包装与标志以及买方向卖方提出电缆敷设、运行条件；卖方需向买方提供填写有电缆制造工艺特点、原材料、结构和性能参数的项目清单和相关资料等技术文件。
1.3 卖方若采用未列入本条款的其他标准，必须征得买方同意后才能生效。
1.4 本技术条件中凡标明参数数值的，是作为特别强调。
其他未标明的均应执行相关IEC、GB和DL标准或按照实际情况填写。
1.5 卖方提供的XLPE绝缘电缆，应通过型式试验，国内产品需通过两部产品鉴定，并经实际运行证明是质量优良，安全可靠的产品。
1.6 除有特殊说明外，卖方必须使用国际单位。
1.7 本技术条件应与GB 11017同时使用。
1.8 供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下：GB 11017 额定电压110kV铜芯、铝芯交联聚乙烯绝缘电力电缆及其附件GB 2952 电缆外护层IEC 287 电缆连续（100%负荷率）允许载流量计算IEC 60840 额定电压30kV（Um＝36kV）至150kV（Um＝170kV）挤包固体绝缘电力电缆及其附件的试验方法和要求DL 509 交流110kV交联聚乙烯绝缘电缆及其附件订货技术规范DL 401 高压电缆选用导则CSBTS/TC 213-01 额定电压220kV交联聚乙烯绝缘电力电缆 GB6995 电线电缆识别标志JB T 8137 电线电缆交货盘GB/T 3953 电工园铜线GB/T 3955 电工园铝线GB/T 3956 电缆的导体有矛盾时，按现行的技术要求较高的标准执行。
110kV~220kV交流用交联聚乙烯绝缘电力电缆技术规范书修编条目对照表
应采用双层护套结构，其中内层护套应采用高密度聚乙烯（HDPE）护套料，外层护套采用防蚁护套料。
5.1.8
1）非金属外护套的性能、绝缘水平应符合GB/T11017（H0kV）＞GB/T18890（220kV）的规定。其最薄厚度应不低于标称厚度的90机
8
6.5.1
测量每相导体与金属屏蔽（金属套）间的绝缘电阻
6.5.1
主绝缘耐压试验前后应分别测量每相导体与金属屏蔽（金属套）间的绝缘电阻，
用2500V兆欧表或5000V兆欧表测量，一般应大于IOooMQ,试验前后绝缘
电阻值无明显变化。
9
6.5.2
测量每相金属屏蔽Байду номын сангаас金属套）与大地之间的绝缘电阻
6.5.2
5.1.4
1)绝缘材料应为超净化可交联聚乙烯料，其性能应符合GB/T11017(110kV)>GB/T18890(220kV)的规定。考虑材料的保存环境和保存要求，绝缘料从生产之日到使用不应超过1年。
生产之日到使用不应超过半年。
4
5.1.5
3)缓冲层体积电阻率应与电缆挤包的绝缘半导电屏蔽的体积电阻率相适应，且不大于5000。
5.1.3
1)半导电料应采用超光滑交联型半导电材料，并符合GB/T11017(HOkV).
GB/T18890(220kV)的规定。考虑材料的保存环境和保存要求，半导电料从生产之日到使用不应超过1年。
3
5.1.4
I)绝缘材料应为进口超净化可交联聚乙烯料，其性能应符合GB/T11017(UokV)、GB/T18890(220kV)的规定。考虑材料的保存环境和保存要求，绝缘料从
110kv电缆附件技术规范书
黄石电厂207#、208#机组退运黄石电网110kV线路改造110kV交联聚乙烯绝缘电力电缆附件技术条件黄石电力勘测设计公司2020年10月19日批准：杨干群审核：董继军校核：蒋兴武设计：徐悦文目录1.总则2.应遵循的主要标准3.使用条件4.技术要求5.试验6.包装及储运7.厂家应提供的技术文件8.附表9.设备需求表工程概况黄石电厂207#、208#机组退运黄石电网110kV线路改造，为保证枫变两独立电源，采用电缆进行站内间隔调整。
电缆采用穿管敷设方式。
电缆头、避雷器附件支架2套，敷设YJLW02-500mm2铜芯电缆240m。
总则1.1.须知1.1.1.制造厂应仔细阅读我方技术规范书。
制造厂所提供的产品必须满足本技术规范书中提出的要求。
1.1.2.制造厂以书面形式或其它形式对本技术规范书全部条文作出响应。
1.1.3.技术规格书中所提出的技术指标与制造厂响应的技术指标不一致时，按两者之中较高的执行。
1.2.制造厂应提供的文件1.2.1.与本技术规格书同型号电缆附件的型式试验报告。
1.2.2.电缆系统预鉴定试验相应的试验合格证书及试验报告。
1.2.3.电缆附件生产的质量体系认证证书[ISO 9000]。
1.2.4.能够证明厂家已生产过200套同类型的电缆附件产品，并且这些产品已在110kV系统中成功地运行三年以上的销售及运行业绩表（见附件表）。
1.2.5.厂家电缆附件产品的结构尺寸图，以及安装工艺说明。
1.2.6.厂家响应与本技术规格书的差异表（见附件表）。
1.2.7.电缆附件生产厂家的主要生产设备和试验仪器设备（如挤塑机、主要试验设备仪器等）的参数、使用时间（以表格表示）。
1.2.8.电缆附件中主要材料，如橡胶、环氧、绝缘填充剂的名称、型号、规格及生产厂家（以表格表示）。
1.2.9.电缆附件在本技术规格书规定的运行条件下，制造厂家应保证其投标产品具有30年的使用寿命。
2.应遵循的主要标准制造厂家提供的技术文件应遵循（但不限于）以下标准，标准如有更新，以最新版本为准。
110kV电力电缆附件技术规范书
工程编号：项目名称招标文件(共N卷)第X卷设备技术规范书有限公司XXXX年XX月说明1、本技术规范书为XXX的主要设备技术要求。
2、仅供承包商参考。
目录1、110kV电缆附件 (2)1.1总则 (2)1.2引用标准 (3)1.3运行条件 (3)1.4技术要求 (4)1.5安装后电性能试验 (6)1.6技术文件 (6)1.7包装与标志 (7)1.8技术规格表 (7)1.9技术服务 (13)1.10工作安排 (14)1.11备品备件及专用工具 (14)1.12质量保证 (14)1110kV电缆附件1.1总则1.1.1本技术文件适用于交流额定电压64/110千伏单芯XLPE绝缘电力电缆的附件国内外订货，电缆附件的订货范围：a)整体预制直通接头（JTI）和绝缘接头（JJI）；b)户外终端（ZW）[包括瓷套终端和硅橡胶终端]；c)GIS终端（ZG）；d)油浸终端（ZY）；e)带过电压保护器的金属护套交叉互联接地箱和接地箱；f)同轴电缆；1.1.2以下设备及材料表请单只作为承包商参考，承包商必须按合同要求提供所有设备及材料完成整个主变电所工程。
本工程供货的设备规范及数量见表13.1.2。
表13.1.21.1.3本技术条件的内容包括遵循的标准、电缆线路的运行条件，对电缆附件的技术要求、试验项目和方法、验收规则、包装与标志以及卖方需填写的有关技术参数的项目清单等。
1.1.4承包商必须协调制造商提交若采用在本规范说明的其他标准，并提交给工程师批准后才能生效。
1.1.5承包商提供的附件，应按有效版本标准通过型式试验，国内产品需根据国家现行规定通过产品鉴定，并经实际运行证明是质量优良、安全可靠的产品。
1.1.6除有特殊说明外，承包商需协调制造商提交的技术文件中必须使用国际单位。
1.1.7承包商需协调制造商提交应具有的业绩：1.1.8本设备技术要求未尽事宜，由承包商协调制造商并提交给工程师确定。
1.2引用标准IEC 60840--1999 《额定电压30kV(Um=36kV)至150kV（Um=170kV）挤包固体绝缘电力电缆及其附件的试验方法和要求》GB 311--1997 《高压输变电设备的绝缘配合》GB 772--1987 《高压电瓷技术条件》DL509--1993 《交流110千伏交联聚乙烯绝缘电缆及其附件订货技术规范》DL508--1993 《交流110～330千伏自容式充油电缆及其附件订货技术规范》DL /T401--2002 《高压电缆选用导则》IEC 60859：1999 《额定电压72.5kV及以上气体绝缘金属封闭开关的电缆连接装置》GB/T 11017.1~1017.3--2002 《额定电压110KV交联聚乙烯绝缘电力电缆及其附件》GB 50150--2006 电气装置安装工程电气设备交接试验标准1.3运行条件1.3.1系统额定电压U0/U：64kV/110kV1.3.2系统的长期最高工作电压Um： 126kV1.3.3冲击耐压水平（BIL）： 550kV1.3.4系统频率： 50Hz1.3.5系统中性点接地方式：中性点有效接地1.3.6最大短路电流a)近期单相短路电流： ______kA三相短路电流： ______kAb)远期单相短路电流： ______kA三相短路电流： ______kAc)短路电流持续时间： 3s1.3.7电缆线路设计使用年限：大于30年。
110kV电缆附件技术条件
物资综合招标电力电缆附件招标文件（技术规范专用部分）设计单位：年月目录表1 货物需求及供货范围一览表 (1)表2必备的备品备件、专用工具和仪器仪表供货表............................................... 错误！未定义书签。
表3 推荐的备品备件、专用工具和仪器仪表供货表................................................. 错误！未定义书签。
1工程概况 (8)2 主要技术内容 (9)2.1 使用环境条件 (9)2.2 敷设条件、安装位置及环境 (9)2.3 使用技术条件 (9)3 技术参数和性能要求 (10)3.1 电缆技术参数.............................................. 错误！未定义书签。
3.2 电缆附件技术参数.......................................... 错误！未定义书签。
3.3 互联箱、过电压限制器、接地电缆技术参数..................... 错误！未定义书签。
3.4．技术偏差 (15)4．投标人应提供的有关资料 (15)4.1 电缆的有关设计资料........................................ 错误！未定义书签。
4.2 电缆附件的有关设计资料.................................... 错误！未定义书签。
4.3 交货时应提供的检测和安装资料 .............................. 错误！未定义书签。
附录A . (16)表1 货物需求及供货范围一览表表2 必备的备品备件、专用工具和仪器仪表供货表表3 推荐的备品备件、专用工具和仪器仪表供货表1 工程概况1.1 项目名称：。
1.2 项目单位：。
1.3 项目设计单位：。
1.4 电缆附件的名称、型号规格：。
3.2、110kV电缆跳闸线路保护屏技术规范书(专用)
（专用部分）出太号•2。
23版”.OOC63。
2。
52刈3。
3年08月中国南方电网有限责任公司2023一、工程概述 (1)1.1 工程概况 (1)2.2 使用条件 (1)二、设备设备详细技术要求 (2)2.1 货物需求及供货范围一览表 (2)2.2 标准技术特性参数表 (3)2.3 投标人资料提交时间及培训要求 (5)2.4 主要元器件来源及要求 (5)2.5 推荐的备品备件、专用工具和仪器仪表供货表 (6)2.6 销售及运行业绩表 (7)2.7 投标人提供的型式试验报告表 (10)2.8 投标人提供的鉴定证书表 (10)2.9 最终用户的使用情况证明 (10)三、投标方技术偏差 (10)3.1 投标方技术偏差 (10)3.2 投标方需说明的其他问题 (11)四、设计图纸提交要求 (11)4.1 图纸资料提交单位 (11)4.2 一次、二次及土建接口要求（适用于扩建工程） (12)五、其他 (12)5.11CC数据文件 (12)一、工程概述1.1工程概况本技术规范书采购的设备适用的工程概况如下:表11工程概况一览表22.2使用条件本技术规范书采购的设备适用的外部条件如下:2.2单位需求差异表中给出，投标人应对该差异表响应。
差异表与使用条件表不同时，以差异表给出的参数为准。
二、设备设备详细技术要求2.1货物需求及供货范围一览表本技术规范书设备范围含：11Okv电缆跳闸线路保护屏、保护通信接口屏。
投标方提供的设备具体规格、数量见表2.1:供货范围及设备技术规格一览表。
设备范围中二级序号表示对应的一级序号所包括的具体设备。
填写数量时候，一级序号数量填写n,二级序号设备数量填写mXn,In表示对应的一级序号一个单位的设备所包含的二级序号设备数量。
投标方应如实填写“投标方保证”栏。
1.11.2 流电流5A仅用于CT二次电流为5A的旧站改、扩建工程。
1.3 回I1OkV线路保护可组一面屏。
1.4 置型号后缀为“-N”表示常规装置，常规采样、常规跳闸。
110kV 高压电力电缆及电缆户外终端-ok
招标编号：××××××（启备电源暂无审查意见，电压等级暂按110kV考虑）宁夏华电永利一期2×660MW工程第二批辅机设备招标110kV高压电力电缆及电缆户外终端技术规范书宁夏华电永利发电有限公司西北电力设计院有限公司二○一六年二月目录附件一技术规范 (1)附件二供货范围 (12)附件三技术资料和交付进度 (15)附件四交货进度 (17)附件五监造、检验和性能验收试验 (18)附件六技术服务和设计联络 (21)附件七分包与外购 (23)附件八大（部）件情况 (24)附件九差异表 (25)附件十罚款条件 (26)附件一技术规范1 总则1.1 本技术规范书仅适用于宁夏华电永利一期2×660MW 工程110kV 高压电力电缆及电缆户外终端设备，它提出该设备本体及其辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和条文，投标方应保证提供符合本技术规范书和有关最新工业标准的优质产品及其相应服务，满足国家有关安全、环保等强制性标准的要求。
1.3 如果投标方没有以书面形式对本技术规范书的条文提出异议（如有请在差异表中体现），则意味着投标方提供的设备完全符合本技术规范书的要求。
如有异议，不论多么微小，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.4 本技术规范书所使用的标准（按最新颁布标准执行）如遇与投标方所执行的标准不一致时，按较高标准执行。
1.5 本技术规范书经招、投标双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6 所使用的计量单位为国家法定计量单位。
1.7 本规范书未尽事宜，由招、投标双方协商确定。
1.8 当工程采用设备编码标识系统时，投标方提供的技术资料（包括图纸）和设备标识必须有设备编码，具体标识要求由设计方提出。
电缆 技术规范书
技术部分1.概述产品满足如下技术要求：电线电缆产品执行标准符合相应国家标准的具体要求；产品各项技术指标、质量指标优于或高于国家标准规定；产品满足对敷设的要求，即电缆在各种情况下敷设,尤其在托架及导管中弯曲时,能经受产品标准规定的弯曲半径；满足现场施工牵引时对电缆产品的拉力要求。
本项目明确规范了所需电缆的相关主要技术要求，包含了电缆产品在验收、包装、储存及运输的要求。
2.规范引用文件下列文件中的条款通过本文件的引用成为本文件的条款，该技术标准均为现在国内电缆行业通行的最新版本。
2.1.电缆执行的产品标准如下：●GB/T 12706-2020 额定电压1kV（Um=1.2kV）到35kV（Um=40.5kV）挤包绝缘力电缆及附件●GB/T 5023-2008 额定电压450/750V及以下聚氯乙烯绝缘电缆●JB/T 8734-2016 额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线●GB/T 5013-2008 额定电压450/750V及以下橡皮绝缘电缆●JB/T 8735-2016 橡皮绝缘软线和软电缆●GB/T 9330-2020 塑料绝缘控制电缆●GB/T 12527-2008 额定电压1kV及以下架空绝缘电缆●GB/T 14049-2008 额定电压10kV架空绝缘电缆●JB/T 10491-2004 额定电压450/750V及以下交联聚烯烃绝缘电线和电缆●TICW/ 06-2009 计算机及仪表电缆●GB/T 19666-2019 阻燃和耐火电线电缆通则●GB/T 6995-2008 电线电缆标识标志方法●JB/T 8996-2014 高压电缆选择导则（IEC 60183:1984，NEQ）●JB/T 8137-2013 电线电缆交货盘2.2.电缆产品选型、试验及验收等执行标准如下：●GB/T 156-2007 标准电压（IEC 60038：2002，MOD）●GB/T 2951-2008 电缆和光缆绝缘和护套材料通用试验方法●GB/T 2952-2008 电缆外护层●GB/T 3048-2007 电线电缆电性能试验方法●GB/T 16927-1997 高电压试验技术●GB/T 17650-1998 取自电缆或光缆的材料燃烧时释出气体的试验方法●GB/T 17651-2008 电缆和光缆在火焰条件下的燃烧的烟密度测定●GB/T 18380-2008 电缆和光缆在火焰条件下的燃烧试验●JB/T 10181-2014 电缆载流量计算●JB/T 10696-2007 电线电缆机械和理化性能试验方法第6部分挤出护套刮磨试验●ISO 48：2007 硫化型或热塑性橡胶硬度测定（硬度在10IRHD和100IRHD之间）●IEC 60229：2007 具有特殊保护作用的挤包的电缆外护套的试验●IEC 60684：2003 绝缘软管第2部分：试验方法●IEC 60724：2000 额定电压不超过0.6/1kV电缆允许短路温度导则●IEC 60986：2000 额定电压不超过6kV(Um=7.2 kV)至30kV(Um=36kV)电缆的短路温度限值●IEC 61443：1999 额定电压30kV(Um=35 kV)以上电缆允许短路温度导则2.3.电缆产品主要原材料执行标准如下：●GB/T 3956-2008 电缆导体●GB/T 3952-2016 电工用铜线坯●GB/T 3953-2009 电工圆铜线●GB/T 4910-2009 镀锡圆铜线●GB/T 11091-2014 电缆用铜带●GB/T 3954-2014 电工圆铝杆●GB/T 3955-2009 电工圆铝线● B 800-05 电气用退火及中温回火8000系列铝合金导线标准规范（美标）●GB/T 8815-2008 电线电缆用软聚氯乙烯塑料●GB/T 15065-2009 电线电缆用黑色聚乙烯塑料●JB/T 10738-2007 额定电压35kV及以下挤包绝缘电缆半导电屏蔽料●JB/T 10260-2001 架空绝缘电缆黑色可交联聚乙烯绝缘料●GB/T 32129-2015 电线电缆用无卤低烟阻燃电缆料●JB/T 10437-2004 电线电缆用可交联聚乙烯绝缘料●YB/T 024-2008 铠装电缆用钢带●GB/T 3082-2008 铠装电缆用热镀锌或热镀锌-5%铝-混合稀土合金镀层低碳钢丝●GB/T 3428-2012 架空绞线用镀锌钢线●GB/T 19666-2005 阻燃和耐火电线电缆通则（附录C 云母带要求）●JB/T 10259-2001 电缆和光缆用阻水带●JC/T 174-2005 无碱玻璃纤维带3.额定电压450/750V聚氯乙烯绝缘固定布线用电缆●本项目所涉及到的电缆型号为： 60227 IEC 01(BV)450/750V3.1.产品保证符合下列运行条件3.1.1.额定电压：450/750 V。
110kv电缆及技术规范书
菏泽民生热力有限公司热电一期110kV高压交联聚乙烯电缆及其附件规范书年08月第一章技术要求1.总的要求一般规定1.1.1本技术规范书适用于菏泽民生热力有限公司热电一期工程的110kV高压交联聚乙烯电缆及其附件。
它提出了110kV 高压交联聚乙烯电缆及其附件的功能设计、结构、性能、安装和试验等方面的技术要求。
供方所报产品及其附属设备，应是已设计、制造和供货的技术先进设备，且在使用条件与本工程相类似或更严格条件下，至少经过三年以上大型工程成功运行实践，证明其是成熟可靠并经国家级鉴定的产品。
本技规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本技术协议和有关工业标准，并且功能完整、性能优良的优质产品及其相应服务。
同时必须满足国家有关安全、环保等强制性标准和规范的要求。
如果供方没有以书面形式对本技术规范书的条文提出异议，则意味着供方提供的设备完全符合本技术规范书的要求。
供方在设备设计和制造中所涉及的各项规程，规范和标准必须遵循现行最新版本的中国国家标准。
供方应提供所使用的标准。
本技术协议书所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。
最终的合同签订后1个月内，供方提出合同设备的设计、制造、检验、装配、监造、安装、调试、试运、验收、试验、运行和维护等标准清单给需方，供需方确认。
设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，供方应保证需方不承担有关设备专利的一切责任。
在签定合同之后，需方有权提出因规范、标准或规程发生变化而产生的一些补充要求，具体项目由供、需双方共同商定。
最终签订的技术协议书经买卖双方确认后，作为合同的附件，与合同正文具有同等的法律效力。
本技术协议书未尽事宜，由需方和供方协商确定。
标准和协议合同设备包括供方向其它厂商购买的所有附件和设备，这些附件和设备均应符合最新版国家标准和规范、电力行业标准和规范以及国际单位制(SI)标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
菏泽民生热力有限公司热电一期110kV高压交联聚乙烯电缆及其附件规范书2015年08月第一章技术要求1.总的要求1.1 一般规定1.1.1本技术规范书适用于菏泽民生热力有限公司热电一期工程的110kV高压交联聚乙烯电缆及其附件。
它提出了110kV 高压交联聚乙烯电缆及其附件的功能设计、结构、性能、安装和试验等方面的技术要求。
1.1.2供方所报产品及其附属设备，应是已设计、制造和供货的技术先进设备，且在使用条件与本工程相类似或更严格条件下，至少经过三年以上大型工程成功运行实践，证明其是成熟可靠并经国家级鉴定的产品。
1.1.3本技规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本技术协议和有关工业标准，并且功能完整、性能优良的优质产品及其相应服务。
同时必须满足国家有关安全、环保等强制性标准和规范的要求。
1.1.4如果供方没有以书面形式对本技术规范书的条文提出异议，则意味着供方提供的设备完全符合本技术规范书的要求。
1.1.5供方在设备设计和制造中所涉及的各项规程，规范和标准必须遵循现行最新版本的中国国家标准。
供方应提供所使用的标准。
本技术协议书所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。
1.1.6最终的合同签订后1个月内，供方提出合同设备的设计、制造、检验、装配、监造、安装、调试、试运、验收、试验、运行和维护等标准清单给需方，供需方确认。
1.1.7设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，供方应保证需方不承担有关设备专利的一切责任。
1.1.8在签定合同之后，需方有权提出因规范、标准或规程发生变化而产生的一些补充要求，具体项目由供、需双方共同商定。
1.1.9最终签订的技术协议书经买卖双方确认后，作为合同的附件，与合同正文具有同等的法律效力。
1.1.10本技术协议书未尽事宜，由需方和供方协商确定。
1.2 标准和协议1.2.1合同设备包括供方向其它厂商购买的所有附件和设备，这些附件和设备均应符合最新版国家标准和规范、电力行业标准和规范以及国际单位制(SI)标准。
如采用合资或合作产品，还应遵守合作方国家标准，当上述标准不一致时按高标准执行。
1.2.2 执行的标准：IEC60060-1 《高电压试验技术第一部分一般定义于试验要求》IEC60228 《电缆的导体》IEC60229 《具有特殊保护作用的挤包外护套的试验》IEC60230 《电缆及其附件的冲击试验》IEC60287 《电缆载流量的计算（100%负荷系数）》IEC60332-1 《电缆燃烧试验第一部分单根电线电缆垂直燃烧试验》IEC60811 《电缆绝缘和护套材料通用试验方法》IEC60815 《污秽条件下绝缘子选择导则》IEC60840 《额定电压30kV(Um=36kV)～150kV(Um=170kV)交联聚乙烯绝缘电力电缆及其附件—试验方法及要求》IEC60859 《额定电压72.5kV级以上气体绝缘开关设备的电缆连接装置》IEC60885-3 《电缆的电性能试验方法第三部分整根交联聚乙烯绝缘电缆局部放电测试方法》IEC60949 《考虑非绝缘效应的允许的短路电流的计算》IEC62067 《额定电压150kV(Um=170kV)以上，500Kv（Um=525kV）及以下挤包绝缘电缆及其附件的试验方法及要求》AEIC CS7 《额定电压69～138Kv交联聚乙烯绝缘屏蔽电力电缆技术投标》（第三版）DL/T509-1993 《交流110kV交联聚乙烯绝缘电缆及其附件定货技术投标》DL/T 401-2002 《高压电缆选用导则》GB/T7354-2004 《局部放电测量》GB311-1997 《高压电试验技术》GB/T 2952-2008 《电缆外护层》GB/T5528-1993 《高压电力设备外绝缘污秽等级》GB/T11017-2002 《额定电压110KV交联聚乙烯绝缘电力电缆及其附件》其它有关的现行标准。
以上标准应执行最新版本。
1.2.3 所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织（ISO）和国际单位制（SI）的标准。
1.3必须提交的技术数据和信息1.3.1供方应提供电缆技术数据表A中列举的设备的技术数据，供方提供的技术数据应为设备实际运行数据，这些数据将作为合同要求的一部分。
对于任何提交的技术数据和信息，如与招标文件的要求有偏差，都应详细列入《差异表》中。
1.3.2 供方产品特性参数和其它需要提供的信息。
2.工程概况及气象条件2.1 工程概况本项目为新建工程，厂址拟建地点地处菏泽市菏泽市高新区。
本期工程建设规模：新建150t/h高温高压循环流化床锅炉2台，配套30MW发电机组1台。
本期共安装一台110kV，40MV A升压变压器，一台110kV，10MV A高备变压器。
2.2气象及环境条件拟建地点地处菏泽市菏泽市高新区，为温带季风型大陆性气候，气候温和，光照充足，四季分明。
（1）气温年平均气温℃最热月平均气温℃极端最高气温℃最冷月平均气温℃极端最低气温℃（2）湿度月平均最高相对湿度（7月） %月平均最低相对湿度（1月） %年平均相对湿度 %年平均绝对湿度 mb（3）降雨量年平均降雨量 mm月平均最大降雨量 mm月平均最小降雨量 mm日最大降雨量 mm小时最大降雨量 mm（4）降雪量最大降雪厚度 mm设计雪载荷 g/c㎡（5）风速及风向最大风速（距地面10米高，10分钟平均） m/sec绝对最大风速 m/sec冬季平均风速 m/sec夏季平均风速 m/sec年平均风速 m/sec主导风向夏季风冬季风（6）大气压年平均大气压 mbar月平均最低大气压 mbar月平均最高大气压 mbar最高绝对气压 mbar最低绝对气压 mba（7）雷电年平均雷电日天/年（8）水文地质、地震烈度最大冻土深度 cm地震基本烈度度加速度 g厂房零米海拔高度 - m左右污秽等级：Ⅲ级 ,爬电比距≥2.5cm/KV(修订后)供方在产品制造时应认真考虑环境对产品质量及使用寿命的影响。
3.工程使用条件3.1系统条件系统额定电压： 110kV系统最高电压： 126kV系统额定频率： 50 Hz系统中性点接地方式：直接接地安装地点：户外电缆的雷电冲击耐受电压：110kV电缆的雷电冲击耐受电压是550kV。
正常持续最大电流：197/52.5A，三相短路电流：31.5kA单相短路电流：15-20kA短路电流最大持续时间：3s设计使用寿命：大于30年3.2敷设条件3.2.1. 电缆路径的长度：规格为YJLW02-240mm2 电缆约为380米（要求单根电缆不允许有中间接头）。
3.2.2 电缆敷设的排列方式和排列间距：沿电缆沟支架水平排列，排列间距300mm。
3.2.3 电缆金属套互连与接地方式：一端互联直接接地，一端接电压限制器。
3.2.4 敷设时的最低环境温度： -5℃3.2.5 弯曲半径（敷设时/运行时）：≥20倍电缆外经3.2.6 敷设时的最大牵引力： kN（投标商提供）3.2.7 敷设时的最大侧压力： kN（投标商提供）3.2.8 敷设方式：室内、外电缆沟道水平敷设。
4．技术参数和性能要求4.1 主要参数4.1.1 额定电压U0/U/Um：64/110/126 kV；4.1.2 电缆型号规格：YJLW02-240mm24.1.2 额定频率： 50Hz；4.1.3 电缆绝缘：绝缘的偏心度： <5%；绝缘厚度的平均值不得小于标称值，任一处的厚度不得小于标称值的95%-0.1mm；绝缘最小工频平均击穿场强不小于30KV/mm，最小冲击平均击穿场强不小于60KV/mm；4.1.4 电缆金属套和金属屏蔽的截面应满足单相接地时故障电流的热稳定要求。
4.2 电缆及附件性能要求4.2.1电缆4.2.1.1电缆采用单芯铜导体，导体结构为圆型压紧，导体材质应符合GB/T3956的要求。
4.2.1.2电缆结构应具有导体、内/外半导电屏蔽层、XLPE绝缘层、缓冲层、金属保护套、沥青、外护套、半导电涂层等主要结构层。
4.2.1.3电缆的导体屏蔽层、绝缘层、绝缘屏蔽层应采用三层共挤干交联工艺，并保证绝缘层厚度均匀。
投标人需要说明投标产品的生产工艺类型。
4.2.1.4电缆应采用超净（无大于100μm的杂质）绝缘料，半导电屏蔽料应采用超光滑料。
4.2.1.5电缆外护层应符合GB/T 2952-2008《电缆外护层》要求，导电层采用涂敷工艺加在整个外护套上以保证连续性并不宜脱落。
4.2.1.6电缆金属护套采用连续挤压波纹铝套，护套应符合GB/T11017-2002要求。
4.2.1.7电缆应有防止在高落差重垂直敷设安装及运行中金属套和缆芯发生相对移支力滑落措施。
电缆技术数据表A(投标方提供)4.2.2电缆附件本招标电缆附件包括：预制式电缆终端，电缆接地箱、电缆保护箱（内含过电压保护器）等。
电缆头符合IEC62271-209-2007;L5=470mm;电压等级为126KV。
4.2 主要技术要求：各电缆附件的型式、数量及主要技术要求见下表1~表5。
投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
如有偏差，请填写技术偏差表。
“投标人保证值”应与型式试验报告相符。
第二章供货范围1.一般要求1.1一般要求1.1.1本附件规定了合同设备的供货范围。
供方保证提供的设备为全新的、先进的、成熟的、安全可靠的，且设备的技术经济性能符合上述技术要求。
1.1.2供方应提供详细的供货清单，清单中依次说明名称、规格、型号、数量、产地、生产厂家等内容。
对于属于整套设备运行和施工所必需的部件，即使本合同附件未列出和/或数目不足，供方仍需在执行合同时补足，且不发生费用问题。
1.1.3供方应提供所有安装和检修所需专用工具和易耗材料等，并提供详细供货清单。
1.1.4 供方提供随机备品备件和2年运行所需的备品备件，并在投标书中给出具体清单。
1.1.5供方应提供设备中的进口件清单。
1.1.6对需要外购的设备，配套厂家要经需方认可。
2.供货范围包括110KV高压电缆、电缆附件以及安装所必需的易耗材料等。
其中110KV单芯电缆240mm2电缆附件包括：电缆头、电缆接地箱、电缆保护箱、同轴电缆、回流线等货物需求及供货范围一览表3.备品备件及专用工具3.1供方应向需方提供安装、调试及2年运行维护所需的最低限度备品备件，按下表格式要求提供详细的备品备件清单（注明零部件的名称、型号或规格、生产厂家等），包括在总价中。
3.2 专用工具供方应需方提供必要的专用工具，按下表格式要求提供详细的专用工具清单（注明零部件的名称、型号或规格、生产厂家等）。
