电缆桥架重量计算
桥架支架重量计算
0.111 0.0042 5 0.189 0.0079 5 0.189 0.0079 5 0.378 0.0079 6 0.054 0.0119 6 0.054 0.0119 6
0.0211 0.000865 10 0.0397 0.00174 10 0.0397 0.00174 10 0.0476 0.00174 12 0.0716 0.00313 12 0.0716 0.00313 12
kg线槽型边长吊杆直径吊杆每米重量吊杆吊杆重量合计紧固螺栓单个重量螺栓个数螺栓总重量螺母单个重量螺母个数螺母总重圈平均单个重量垫圈个数垫圈总重量吊架角钢规格每米重每个支架合计总重平均每米桥架支架含量重量1螺栓长度按30mm计入

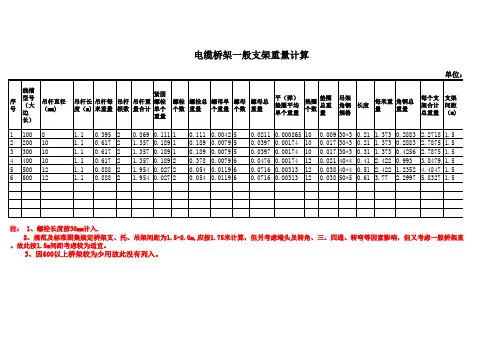

电缆桥架一般支架重量计算
单位：kg
线槽
序 号
型号 （大 边
长）
吊杆直径 （mm)
1.51 1.86 1.86 2.57 2.99 3.89
架直线段较多
0.009 30*3 0.21 1.373 0.2883 2.2718 1.5 0.017 30*3 0.21 1.373 0.2883 2.7875 1.5 0.017 30*3 0.31 1.373 0.4256 2.7875 1.5 0.021 40*4 0.41 2.422 0.993 3.8479 1.5 0.038 40*4 0.51 2.422 1.2352 4.4847 1.5 0.038 50*5 0.61 3.77 2.2997 5.8327 1.5
紧固 吊杆长 吊杆每 吊杆 吊杆重 螺栓 度（m) 米重量 根数 量合计 单个
重量
螺栓 螺栓总 螺母单 螺母 螺母总 个数 重量 个重量 个数 重量
平（弹） 垫圈平均 单个重量
ห้องสมุดไป่ตู้
常用电缆桥架的单位长度与重量换算表
常用电缆桥架的单位长度与重量换算表及公式换算表, 电缆桥架, 公式, 重量, 单位按展开周长计算,重量=2*(边长+高)*板厚*7.9.板厚300以下按2.0mm计算(近似值),300-500按2.5计算,600以上按3.0计算.上述公式适用于带盖板的槽式桥架,不适用于梯级式桥架及不带盖板的托盘式桥架.常用电缆桥架的单位长度与重量换算表立柱托臂规格单位重量 (kg/件)规格单位重量(kg/件)一般轻型工字型h=100 m 15.70 10.39 臂长150件 1.21丁字型h=100 m 14.50 9.12 臂长200件 1.42槽钢型 6# m 10.13 8.54 臂长300件 1.94槽钢型 8# m 11.54 -臂长400件 2.43槽钢型10# m 13.50 -臂长500件 2.92角钢型 60 m 9.02 6.38 臂长600件 3.4l角钢型 75 m 12.43 -臂长700件 3.90 ----臂长800件 4.40注 :a.根据设计图纸和电缆桥架的单位荷重(kg/m)选用立柱的规格和数量(立柱间的距离从O.5m至2.Om)。
b.(2)“电缆桥架的单位长度与重量换算表”仅供在设计资料不全时作为编制电缆桥架安装费的工程量参考数据，不作为主材成品订货和结算的依据。
电缆桥架的成品数量应按设计量或实际数量结算。
重量误差小于5％的可以不调整。
c．电缆桥架重量包括弯通、三通和联接部件等综合平均每m长的桥架重量。
d．利用型钢作支撑架，而不用托臂的电缆桥架，其支撑架的重量按设计图纸计算，但整套桥架仍按总重量执行电缆桥架综合定额。
序号规格单位桥架重量 (kg/m)梯级式托盘式槽合式组合式1100×50 m －－ 6.00 2.002 2800×20m --43.00 -长补短后，本定额新编制的电缆桥架安装定额，除能够满足电气册外，还同时满足仪表册的需要，为电气和仪表两册定额共用于目。
桥架公式大全表格
桥架公式大全表格1.跨距计算公式跨距是指桥架两个支撑点之间的距离，其计算公式如下：跨距=支撑点之间的水平距离2.橡胶衬垫硬度计算公式橡胶衬垫用于减少桥架对电缆和管道的振动和冲击。
其硬度计算公式如下：硬度=施加力/表面积3.桥架重量计算公式桥架的重量是指桥架本身的重量，其计算公式如下：桥架重量=桥架长度x桥架宽度x桥架高度x单位重量4.桥架热膨胀计算公式桥架在受热膨胀时会产生应力，为了避免桥架的变形和破坏，需要进行热膨胀计算。
其计算公式如下：热膨胀=系数x温度变化x桥架长度5.桥架最大负载计算公式桥架的最大负载是指桥架能够承受的最大重量。
其计算公式如下：最大负载=桥架自重+附加负载+振动负载+风载荷6.桥架电磁屏蔽计算公式桥架具有一定的电磁屏蔽性能，其计算公式如下：屏蔽效果=(1-e^{-0.026x频率x距离})x100%7.桥架电气电阻计算公式桥架的电气电阻用于保护电缆和线缆的安全性，其计算公式如下：电气电阻=(电阻系数x桥架长度)/桥架截面积8.桥架水平支撑间距计算公式桥架的水平支撑间距是指支撑点之间的水平距离水平支撑间距=桥架长度/(支撑点数量-1)9.桥架垂直支撑间距计算公式桥架的垂直支撑间距是指支撑点之间的垂直距离，其计算公式如下：垂直支撑间距=（桥架高度-板厚）/(支撑点数量-1)10.桥架弯曲半径计算公式桥架在安装过程中需要考虑其弯曲半径，以确保电缆和管道的安全性。
其计算公式如下：弯曲半径=桥架长度/2以上是一些常用的桥架计算公式，可以帮助设计和安装人员更好地理解桥架的性能和要求。
当然，根据具体的桥架类型和使用条件，可能还会有其他公式和技术参数需要考虑。
常用电缆桥架的单位长度与重量换算表
经常使用电缆桥架的单位长度与重量换算表及公式宇文皓月换算表, 电缆桥架, 公式, 重量, 单位按展开周长计算,重量=2*(边长+高)*板厚*7.9.板厚300以下按2.0mm计算(近似值),300-500按2.5计算,600以上按3.0计算. 上述公式适用于带盖板的槽式桥架,不适用于梯级式桥架及不带盖板的托盘式桥架.经常使用电缆桥架的单位长度与重量换算表(1)立柱及托臂(包含底座重量)立柱托臂规格单位重量 (kg/件)规格单位重量 (kg/件) 一般轻型工字型 h=100 m 15.70 10.39 臂长 150 件 1.21丁字型 h=100 m 14.50 9.12 臂长 200 件 1.42槽钢型 6# m 10.13 8.54 臂长 300 件 1.94槽钢型 8# m 11.54 - 臂长 400 件 2.43槽钢型 10# m 13.50 - 臂长 500 件 2.92角钢型 60 m 9.02 6.38 臂长 600 件 3.4l角钢型 75 m 12.43 - 臂长 700 件 3.90- - - - 臂长 800 件 4.40注 :a.根据设计图纸和电缆桥架的单位荷重(kg/m)选用立柱的规格和数量(立柱间的距离从O.5m至2.Om)。
b.(2)“电缆桥架的单位长度与重量换算表”仅供在设计资料不全时作为编制电缆桥架装置费的工程量参考数据，不作为主材成品订货和结算的依据。
电缆桥架的成品数量应按设计量或实际数量结算。
重量误差小于5％的可以不调整。
c．电缆桥架重量包含弯通、三通和联接部件等综合平均每m长的桥架重量。
d．利用型钢作支撑架，而不必托臂的电缆桥架，其支撑架的重量按设计图纸计算，但整套桥架仍按总重量执行电缆桥架综合定额。
(2)电缆桥架：序号规格单位桥架重量 (kg/m)梯级式托盘式槽合式组合式1 100×50 m －－ 6.00 2.002 150×75 m 5.00 6.00 8.00 3.003 200×60 m 6.00 7.50 － 3.504 200×100 m 7.50 9.00 12.00 －5 300×60 m 6.50 10.00 －－6 300×100 m 8.00 11.50 －－7 300×150 m 10.50 13.00 17.00 －8 400×600 m 9.00 12.50 －－9 400×100 m 10.50 14.50 －－10 400×150 m 13.00 17.00 －－11 400×200 m －－25.00 －12 500×60 m 11.00 15.00 －－续表序号规格单位桥架重量 (kg/m)梯级式托盘式槽合式组合式13 500×100 m 12.50 17.00 - -14 500×150 m 14.50 20.00 - -15 500×200 m - - 30.00 -16 600×60 m 12.50 18.00 -- -17 600×100 m 14.00 20.00 - -18 600×150 m 16.00 23.00 - -19 600×200 m - - 35.00 -20 800×100 m 16.00 26.00 - -21 800×150 m 18.00 29.00 - -22 800×200 m - - 43.00 -注 :电缆桥架装置,经过对电气和仪表工程电缆桥架装置工作内容的对比分析、测算及取长补短后，本定额新编制的电缆桥架装置定额，除能够满足电气册外，还同时满足仪表册的需要，为电气和仪表两册定额共用于目。
桥架支架重量计算公式
桥架：电缆桥架分为槽式电缆桥架、托盘式电缆桥架和梯级式电缆桥架、网格桥架等结构，由支架、托臂和安装附件等组成。
可以独立架设, 也可以敷设在各种建(构)筑物和管廊支架上，体现结构简单、造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架，如果是在邻近海边或属于腐蚀区，则材质必须具有防腐、耐潮气、附着力好，耐冲击强度高的物性特点。
胀缩问题：由于环境温度变化，钢质电缆桥架会出现热胀冷缩的现象。
室外桥架受温度影响较大例如环境最高温度为40℃，最低温度为-20℃，则电缆桥架的最大收缩量按下式求得：Δt=11.2 ×10-6×60deg(度)×1000mm由此得出结论：温差为60℃时,Δι =0.672mm/m温差为50℃时, Δι =0.560mm/m温差为40℃时, Δι =0.448mm/m工程设计中直线段电缆桥架应考虑伸缩接头，伸缩接头的间距建议按以下取定：当温差为40℃时为50m;当温差为50℃时为40m;接地：根据规范的有关规定，镀锌电缆桥架进行良好的接地。
(1)镀锌电缆桥架直接板每个固定螺栓接触电阻应小于0.005Ω，此时电缆桥架可作为接地干线(喷粉电缆桥架不宜作接地干线)，每个电缆桥架的电阻值可按下式计算：r=ρ·L/S式中：ρ =15×10Ω-6 / cm(20℃)；L=长度按100mm计算；S=截面积cm2。
(2)梯架于托盘的单位电阻值见表2。
表2 梯架于托盘的单位电阻值(3)电缆槽的单位电阻值见表3(4)当电缆桥架安装连接程整体后，每根梯边(或每个电缆槽)的电阻为：R=L(r+1/3r’)式中：R--梯边，即（电缆槽）全长总电阻（mΩ）；r--梯边单位长度电阻（mΩ/m）。
桥架重量计算公式
桥架重量计算公式
桥架重量计算公式是用于确定桥架重量的重要公式，它可以帮助工程师确定桥架的重量，以便维护它的安全性和稳定性。
桥架重量计算公式有许多种形式，但最常用的是基于结构的公式。
在这种计算公式中，桥架的重量取决于桥架的长度、宽度、高度和材料类型。
比如，若架子的长度为7.2米，宽度为2.4米，高度为1.2米，材料类型为木材，则其重量可以通过以下公式来计算：
重量 = 长度 × 宽度 × 高度 × 材料密度
其中，材料密度是指桥架材料的密度，通常以千克/立方米（kg/m3）为单位。
因此，在上述示例中，木材的密度可以认为是700 kg/m3，则桥架的重量可以计算为：
重量 = 7.2 × 2.4 × 1.2 × 700 = 10368 kg
在计算桥架重量时，还需要考虑桥架上的其他结构，如桥墩、支座、支架等，它们的重量也需要计算在内。
计算桥架重量时，还需要考虑桥架的类型，也就是说，不同类型的桥架重量也会有所差别。
例如，钢桥的重量要比木桥重，因为钢的密度大于木材的密度。
同时，桥架的尺寸也会影响重量，因此，同一种材料的桥架，大小不同，重量也会有所不同。
桥架重量计算公式是一种重要的计算公式，可以帮助工程师确定桥架的重量，以保证桥架的安全性和稳定性。
桥架的计算公式
桥架的计算公式(总1页)
--本页仅作为文档封面，使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小--
1、电缆桥架的载荷G计算式： G=n1*g1+n2*g2+n3*g3+...... 式中： n1、n
2、n3...为相应电缆的根
数； g1、g2、g3...为各电缆单位长度重量（kg/m）。
G的计算值应小于桥架的允许均布载荷（参照各桥架的载荷曲线图），当电缆桥架在室外安装时，还应计入风雪载荷。
2、电缆桥架宽度b计算式：对电力电缆： b=n1*（d1+k1）+n2*（d2+k2）+n3*（d3+k3）+...... 式中： n1、n2、n3...为相应电缆的根数； d1、d2、d3...为各电缆外径； k1、k2、k3...为相应电缆净间距（K>d/4）。
对控制电
缆： b=S/h=S0/40%h （S=S0/40%）式中：S0=n1*S1+n2*S2+n3*S3+...... n1、n2、n3...为相应电缆的根数； S1、S2、S3...为各电缆横截面积（按电缆外径计算）； S----桥架空间横截面积 h----桥架空间净高。
2。
选择电缆桥架规格大小的计算公式
选择电缆桥架规格大小的计算公式首先，需要明确桥架的最大负载能力。
这取决于所需支撑的电缆总重量。
一般来说，每米电缆桥架的承重能力以kN为单位。
根据电缆的数量和尺寸，我们可以计算出电缆的总重量，然后根据所需的安全系数来确定电缆桥架的最小承重能力。
其次，要根据电缆的数量和尺寸来确定电缆桥架的宽度和高度。
一般来说，电缆桥架的宽度应为电缆总宽度的1.2倍，以确保电缆安装和维护的空间。
电缆桥架的高度应根据电缆数目和尺寸来确定，以确保足够的垂直空间。
另外，还需要考虑电缆桥架的长度和横跨间距，以确定桥架的支撑点数量和间距。
桥架的长度应包括电缆的总长度和电缆的弯曲半径。
电缆桥架的支撑点数量和间距应根据电缆的数量，尺寸和重量来确定，以确保桥架的稳定性和可靠性。
最后，还需要考虑安装环境和安装方式。
例如，在室内环境中，可以选择不同材质的电缆桥架，如热镀锌钢或不锈钢。
对于室外环境，可能需要额外的防腐措施，如涂层或镀锌处理。
总结一下，选择电缆桥架的规格大小需要考虑以下几个因素：载重能力、电缆的数量和尺寸、安装环境、安装方式等。
根据这些因素，可以使用以下公式来计算电缆桥架的规格大小：1.计算电缆总重量：电缆总重量=单根电缆长度×电缆数量×电缆单位长度重量2.计算电缆桥架的最小承重能力：电缆桥架最小承重能力=电缆总重量×安全系数3.计算电缆桥架的宽度：电缆桥架宽度=电缆总宽度×1.24.计算电缆桥架的高度：电缆桥架高度=电缆总高度+备用空间5.计算电缆桥架的长度：电缆桥架长度=电缆总长度+电缆弯曲半径6.计算电缆桥架的支撑点数量：支撑点数量=电缆总长度/横跨间距7.计算电缆桥架的支撑点间距：支撑点间距=横跨间距。
电缆桥架制作计算公式
电缆桥架制作计算公式
1、电缆桥架的载荷G总的计算：G总=n1q1+n2q2+n3q3
式中：q1、q2、q3为各电缆每单位长的重量（kg/m）
n1、n2、n3为相应电缆的根数
G应小于电缆桥架的允许载荷（参照载荷曲线图表）
当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。
2、电缆桥架宽度b的计算公式：b=n1+（d1+k1）+n2（d2+k2）+n3（d3+k3）
式中：d1、d2、d3为各电缆直径
n1、n2、n3为相应电缆直径的根数
k1、k2、k3为电缆间距（K值最小不应小于d/4）
控制电缆桥架的宽度b的计算：（一般电缆桥架的填充率取40%左右）
3、电缆的总载面积：S=S0/40%d=S/H=S0/40%h
4、需要的托架横载面积：So=n1
式中：h为电缆桥架净高。
桥架的计算公式范文
桥架的计算公式范文
桥架是一种用于支撑电缆、管道和其他设备的结构，常用于建筑物、
工业设施和公共设施的电力、通信和控制系统。
在设计桥架时，需要计算
桥架的承载能力、生命周期成本和结构安全性。
下面是一些常用的桥架计
算公式。
1.承载能力计算：
-最小理论截面面积：桥架截面的最小理论负荷可以通过以下公式计算：
A=(Q*L)/(σ*η)
其中，A是最小理论截面面积，Q是负荷，L是跨距，σ是允许应力，η是安全系数。
-动力负荷：桥架的动力负荷可以通过以下公式计算：
Qd=(Mi*g*L)/(η*δ)
其中，Qd是动力负荷，Mi是力矩，g是重力加速度，L是跨距，η
是安全系数，δ是挠度。
2.挠度计算：
-桥架的自由挠度可以通过以下公式计算：
δ=(5*g*L^4)/(384*E*I)
其中，δ是挠度，g是重力加速度，L是跨距，E是弹性模量，I是
惯性矩。
-综合挠度：考虑到不同情况下的多种负载，综合挠度可以通过以下公式计算：
δt=(Q1*L^4)/(185*E*I)+(Q2*L^3)/(G*S)
其中，δt是综合挠度，Q1和Q2是负荷，L是跨距，E是弹性模量，I是惯性矩，G是剪切模量，S是截面面积。
3.其他计算：
-桥架的面积可以通过以下公式计算：
S=W*h
其中，S是面积，W是宽度，h是高度。
-桥架的体积可以通过以下公式计算：
V=L*S
其中，V是体积，L是长度，S是面积。
-桥架的重量可以通过以下公式计算：
M=ρ*V
其中，M是重量，ρ是密度，V是体积。
常用电缆桥架的单位长度与重量换算表及公式
常用电缆桥架的单位长度与重量换算表及公式
换算表, 电缆桥架, 公式, 重量, 单位
按展开周长计算,重量=2*(边长+高)*板厚*7.9.板厚300以下按2.0mm计算(近似
值),300-500按2.5计算,600以上按3.0计算.
上述公式适用于带盖板的槽式桥架,不适用于梯级式桥架及不带盖板的托盘式桥架.
常用电缆桥架的单位长度与重量换算表
注 :a.根据设计图纸和电缆桥架的单位荷重(kg/m)选用立柱的规格和数量(立柱间的距离
从O.5m至2.Om)。
b.(2)“电缆桥架的单位长度与重量换算表”仅供在设计资料不全时作为编制电缆桥架安
装费的工程量参考数据，不作为主材成品订货和结算的依据。
电缆桥架的成品数量应按设计量或实际数量结算。
重量误差小于5％的可以不调整。
c．电缆桥架重量包括弯通、三通和联接部件等综合平均每m长的桥架重量。
d．利用型钢作支撑架，而不用托臂的电缆桥架，其支撑架的重量按设计图纸计算，但整套
桥架仍按总重量执行电缆
桥架综合定额。
注 :电缆桥架安装,经过对电气和仪表工程电缆桥架安装工作内容的对比分析、测算及取长补短后，本定额新编制的电缆桥架安装定额，除能够满足电气册外，还同时满足仪表册的需要，为电气和仪表两册定额共用于目。
桥架支架重量计算公式
公式：50 *角铁质量+ 50套* 2件* 2m，每件*通丝质量=总质量根据规范，电缆桥架水平安装的支撑间距为1.5-3m；垂直安装支架的间距不大于2m；根据上述规则，应先计算出支架和吊架的数量。
例如，如果水平放置一个50m的电缆桥架，则根据一组2m的支撑，有26组支撑和吊架（其材料通常由角钢或通丝制成，或者全部由角钢制成）和衣架（根据现场实际情况确定）。
每组支架和衣架的实际长度是根据海拔高度计算的，即一组支架和衣架的长度。
在硬件手册中检查相应规格的角钢的类型，以得到每米的重量，然后乘以26组，即桥架和吊架的重量。
扩展数据：常见情况：如何计算100 * 100200 * 100400 * 100的桥支架。
桥的高度距顶板2m。
该？使用10个直通导线悬挂器，底板为横臂。
间距要求为2m =1。
假设每种类型的桥梁为100m，如何计算？答：桥梁和屋顶之间的高度为2m，吊杆的长度为2m。
例如，100m桥，100 * 100，每个支架2m，100/5 = 50（套）电缆桥架类型和品种的选择1.当需要屏蔽电缆网络免受电气干扰或保护外部影响（如腐蚀性液体，易燃灰尘等）时，请使用（FB）型槽型复合防腐屏蔽电缆桥架（带盖）应该选择。
2.在强腐蚀性环境中，应使用（f）类环氧树脂复合防腐和阻燃电缆桥架。
支架和支架也应使用相同的材料制成，以延长电缆桥架和附件的使用寿命。
应在容易积聚灰尘且需要遮盖的环境或室外场所添加盖板。
3.除上述条件外，还可以根据现场环境和技术要求选择桥架式，槽式，梯级式，玻璃防腐阻燃电缆桥架或普通钢桥。
应在容易积聚灰尘且需要遮盖的环境或室外场所添加盖板。
4.在公共通道的底部或公共通道的底部。
大跨度跨过公共通道时，可以提高桥梁的承载能力，也可以根据用户要求选择脚手架。
5.对于大跨度（> 3M），应选择复合桥（FB）。
6.复合环氧树脂桥（f）应在室外使用。
