光学瓦斯检定器的操作使用方法

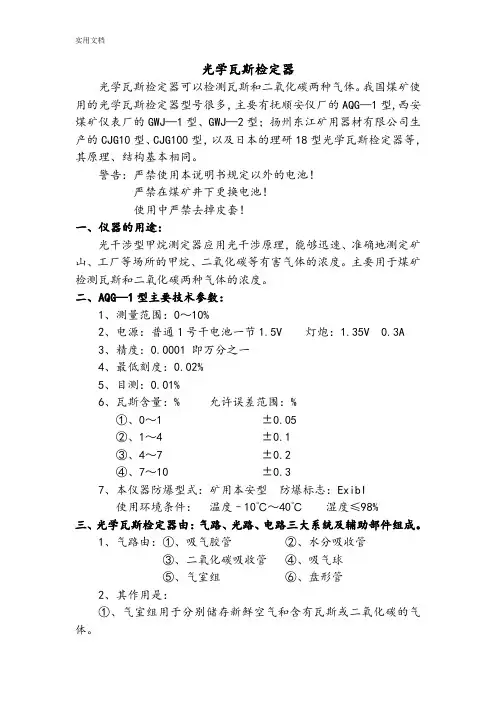

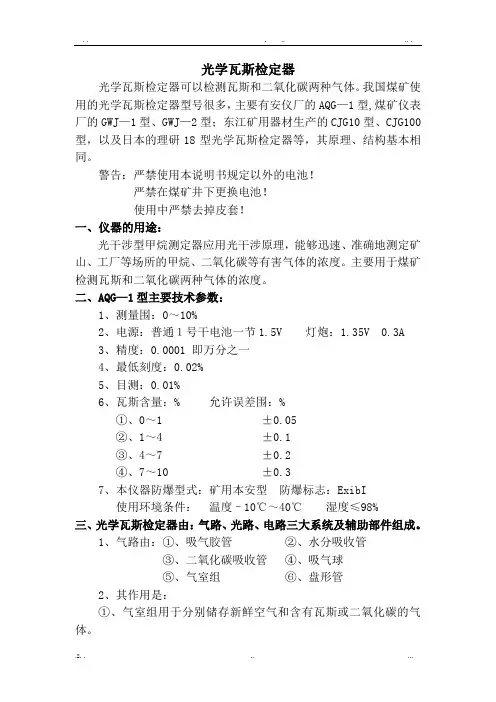

光学瓦斯检定器

光学瓦斯检定器可以检测瓦斯和二氧化碳两种气体。我国煤矿使 用的光学瓦斯检定器型号很多，主要有安仪厂的AQG —1型，煤矿仪表 厂的GWJ —1型、G 町一2型；东江矿用器材生产的CJG10型、CJG100 型，以及日木的理研18型光学瓦斯检定器等，其原理、结构基本相 同。

警告：严禁使用木说明书规定以外的电池！

严禁在煤矿井下更换电池！

使用中严禁去掉皮套！

一、 仪器的用途：

光干涉型甲烷测定器应用光干涉原理，能够迅速、准确地测定矿 山、工厂等场所的甲烷、二氧化碳等有害气体的浓度。主要用于煤矿 检测瓦斯和二氧化碳两种气体的浓度。

二、 AQG —1型主要技术参数：

1、 测量围：0-10%

2、 电源：普通1号干电池一节1. 5V 灯炮：1. 35V 0. 3A

3、 精度：0. 0001即万分之一

4、 最低刻度：0. 02%

5、目测:0.01%

6、瓦斯含量：％

允许误差围：％ ①、0〜1

±0. 05 ②、1〜4

±0. 1 ③、4〜7

±0.2 ④、7〜10 ±0. 3

7、本仪器防爆型式：矿用本安型防爆标志：ExibI 使用环境条件： 温度- 10°C 〜40°C 湿度W98%

三、光学瓦斯检定器由：气路、光路、电路三大系统及辅助部件组成。

1、气路由：①、吸气胶管

③、二氧化碳吸收管

⑤、气室组 2、其作用是:

① 、气室组用于分别储存新鲜空气和含有瓦斯或二氧化碳的气 体。 ② 、水分吸收管装药品为变色硅胶或氯化钙，用于吸收气体中的 水分，②、水分吸收管 ④、吸气球 ⑥、盘形管

使气室玻璃上不产生雾气，灰尘就不容易附在上而，就不会造成干涉条纹不清晰，也不会使里面短吸收管的钠石灰受潮而提前失效。

③、二氧化碳吸收管装药品为钠石灰，用于吸收气体中的二氧化碳气体，使之不进入气样室，以使测定的瓦斯浓度数据更精确。

④、盘形管的作用是使测定时的空气室的空气温度和绝对压力与被测地点（或瓦斯室）的温度和绝对压力相同，同时又使含瓦斯的气体不能进入空气室。

四、怎样分段检查光学瓦斯检定器的进出气系统？

1、检查吸气球是否漏气：将吸气球的连接胶管用手捏死使之不能进气，再将吸气球捏瘪，如吸气球不能鼓起复位则证明吸气球气密。

2、检查仪器抽气口到进气口之间各接头连接处是否气密：将仪器进气口上的胶管拔出，用手堵住仪器上的进气口使之不能进气，再将吸气球捏瘪，如吸气球不能鼓起复位则证明仪器进气口到抽气口各接头都气密。

3、检查仪器外接水分吸收管与取样进气胶管是否气密：在上述检查后，将仪器外接水分吸收管又接在仪器进气口上，用手堵住取样进气胶管口使之不能进气，再将吸气球捏瘪，如吸气球不能鼓起复位则证明水分吸收管与取样进气胶管口连接气密。

4、检查仪器从进气到出气整个气路系统是否气密、畅通：用手堵住取样进气胶管口使之不能进气，再将吸气球捏瘪，如吸气球不能鼓起复位，松开取样进气胶管口，吸气球迅速鼓起复位，则证明仪器整机气密性好，气路畅通。

五、怎样检査光学瓦斯检定器光路、电路系统？

电路系统要求接触良好，电池不失效，将按钮键按下时灯炮亮，松开按钮键后灯炮熄灭，不得出现忽明忽暗或按下按钮键时灯炮不亮的现象，或松开按钮键后灯炮不熄等不良现象。

1、按下按钮键，从目镜观察电路系统的灯炮发光亮度是否正常, 分

划板上的刻度尺、数字、干涉条纹是否清晰明亮，以及干涉条纹宽度是否在标准宽度之间。

2、再按上按钮键，从测微玻璃窗观察电路系统的灯炮发光亮度是否正常，测微刻度盘上的刻度、数字是否清晰明亮。

六、光学瓦斯检定器的构造及作用：

1、照明装置组：是仪器产生干涉条纹的光源部分。

①、电池一节，1号干电池。规格：1. 5V,灯炮型号1. 35V、0. 3A, 发

光亮度为1. 8Lmo

②、有0〜100%型号的是装有2节电池，具有口色反光而的灯炮效果较好。

2、聚光镜组：聚光镜组和镜座用胶粘牢，该镜用以聚集由光源发出的光，以增强亮度。

3、平面镜组：是产生干涉的重要部件。平面镜是用挡片、弓形弹片和压板等固定在镜座上。通过聚光镜的光线以45。交角射向平而镜，光线经过此镜后分为两束，由于镜座的作用，该镜向后55’，以便得到所需的干涉条纹宽度即一条条纹到另一条条纹间的距离，两条纹之间的宽度读数是1. 75% o

4、折光棱镜组：是产生干涉的重要部件。它将光弦进行两次90°反射后折回平而镜。

5、反射棱镜组：反射棱镜组的作用是将光线作90°转向。

6、物镜组：其上的光屏是用以改善干涉条纹的清晰度，调节物镜前后距离，可使干涉条纹在分划板上成像清晰。

7、目镜组：目镜组包扌舌分划板和两个放大透镜，起放大作用，便于观测。它利用旋转保护玻璃框来调节视度，使看到的条纹、刻度、数字清晰明显。

8、吸收管组：因矿井的情况不同。检测瓦斯和二氧化碳两种气体时（如：安源煤矿就是瓦斯和二氧化碳两种气体都要检测的矿井）, 仪器外有一支较长的吸收管，装药品是变色硅胶，作用是吸收空气中的水分。在仪器的短吸收管，装药品是钠石灰，作用是吸收气样中的二氧化碳。这种装药方法的特点是：当空气中的水分过大时，不会引起仪器的钠石灰药品受潮而降低药品的吸收能力。

9、气室组：是测定气体的主要部分。共分为三格，两侧的两格称为空气室，中间的一格为瓦斯室（或叫气样室）。在各室的两端上侧，有弯曲紫铜管用以连接胶皮管。

对气室的要：空气室和瓦斯室之间不漏气、不串气。

10、盘形管：盘形管又叫毛细管，一般是由8〜9圈盘成，作用是自动平衡气压变化，因仪器在井下使用时，污浊空气可能渗入到空气室，使测定的结果偏低。因此必须定期拆出橡皮堵头和盘形管，用新鲜空气清洗盘形管和空气室。
