lcr数字电桥测试电容的步骤

lcr数字电桥测试电容的步骤LCR数字电桥是一种常用的仪器，用于测试电容。

下面将介绍使用LCR数字电桥测试电容的步骤。

一、准备工作在进行测试之前，首先需要准备好以下物品：1. LCR数字电桥：确保电桥能够正常工作，电源充足。

2. 待测试的电容：选择合适的电容进行测试，确保电容符合测试要求。

3. 连接线：使用合适的连接线将电容与电桥连接起来。

二、连接电容1. 将电桥的测试夹具连接到电桥的测试端口上。

2. 将待测试的电容的正极连接到电桥的一个测试夹具上，将负极连接到另一个测试夹具上。

确保连接牢固可靠，避免出现松动或接触不良的情况。

三、设置电桥1. 打开电桥的电源，确保电桥处于工作状态。

2. 根据电桥的使用说明，设置测试电容的频率范围和测试精度。

通常情况下，电桥会自动选择合适的测试频率和精度，但有些型号的电桥需要手动设置。

四、开始测试1. 按下电桥上的测试按钮，开始进行电容测试。

2. 电桥会自动测量电容的阻抗，并显示在电桥的显示屏上。

根据电桥的型号和设置，显示的结果可能是电容的阻抗大小、相位差、等效串联电阻等。

3. 记录显示屏上的测试结果，可以根据需要进行多次测试，取平均值来提高测试的准确性。

五、分析测试结果1. 根据电桥显示的结果，判断电容的质量和性能。

一般来说，电容的阻抗大小和相位差越小，电容的质量越好。

2. 如果测试结果与预期不符，可以检查连接线是否接触良好，电桥的设置是否正确，或者尝试使用其他电桥进行测试。

六、结束测试1. 测试完成后，关闭电桥的电源。

2. 断开连接线，将电容与电桥分开。

3. 将测试结果记录下来，方便日后参考和比对。

总结：使用LCR数字电桥测试电容的步骤包括准备工作、连接电容、设置电桥、开始测试、分析测试结果和结束测试。

通过正确操作和准确记录测试结果，可以评估电容的质量和性能，并为后续的工作提供参考。

在使用电桥进行测试时，要注意操作规范，确保测试结果的准确性。

LCR数字电桥测试步骤

LCR数字电桥测试步骤
1：按电源开关键，仪器显示屏亮
⒉清零消除杂散电容和电导的影响
①开路清零：按”open”键，选择清零功能
②LCD显示屏“open”字符闪烁
③将测试端短路
④按”enter”键开始清零操作，同时显示屏“pass”字符闪烁
⑤大约10秒之后，仪器自动返回测试状态
⑥如果当前清零结果不正确，显示屏显示“fail”字符，并退出清零操作，返回测试状态
⑦备注：短路清零基本步骤同上，只是显示“short”时，需将测试端短路
⒊参数设定
①按”参数“键，可选择测试不同元件
L:电感量C：电容量R：电阻值Z：阻抗的模
②频率设定
按“频率”键选择不同频率测试，依次为100HZ,120HZ,1KHZ,10KHZ
③电平选择
按“电平”键测试电压在0.3V与1.0V之间切换
④测试速度选择有“FAST”.“MED”.“SLOW”三档可选，测试速度慢，准确度越高
⑤量程设定
按“range”键，量程可在自动与保持键切换，当LCD不显示“auto”字符时，旁边数字即为量程号
⒋测试
将被测元件置于测试夹具间即可，注意夹紧，然后显示屏左方显示测试的电容量，电感量，电阻值，阻抗的模。

右方显示为D：放电常数，Q值：品质常数
⒌测试完毕，关闭电源
⒍注意事项：数字电桥属于高度精密仪器，不允许电容带电测试，电容带电的必须进行放电处理，才可以测试。

LCR电桥测试仪操作指引

品名型号工位名称测试位文件编号LACSOP-PZ-03
设备编号站位***
版本编号A0待测电阻，电感，电容器
***
***
1PCS
电桥测试仪1.按下电源按钮，待仪器内部自动校正完毕后在做调试2.根据待测元器件的特性调试测试项目，以电阻示范
3.按上下左右键，选择右边设定测试盘参数栏的R-Q，
频率选择1KHZ，电平1V，显示直读，量程自动，速度慢速，清零开路。

4.测试夹接触待测电阻器引脚，确保测试夹与电阻器引脚良好接触
5.显示盘A显示的数据就是当前所测试电阻器的实际阻值，显示盘B显示的是当前测试电阻器的损耗值
6.测试电感，电容器操作步骤同上
7.测试过程中人体不能接触测试夹的金属部分，否则出现测试数据不准确
8.测试完毕后关闭电源，将仪器盖上防尘布注意事项
1.作业前配戴好静电手环,静电手环要紧贴于手腕上.
2.发现同一个位置连续出现2-3次不良现象，要急时通知技术人员解决.
3.严格按作业指导书作业,保持工位整洁.
制作：
曹伟峰
审核：
王仁彬
日期
2013-11-8
珠海君柏电子有限公司操作指引
二.作业工具
三.作业步骤
用量
数量一.所需物料名称
规格
一套
4.每天在用仪器测试前点检一次，并填好仪器点检表记录。

四.图片示意
LCR电桥测试仪（TH2810B）
LAC-YQ-0004
物料编码
5.当点检异常时，立刻启用经校准的备用仪器，并对前段测试的产品进行评估重测.
b
p。

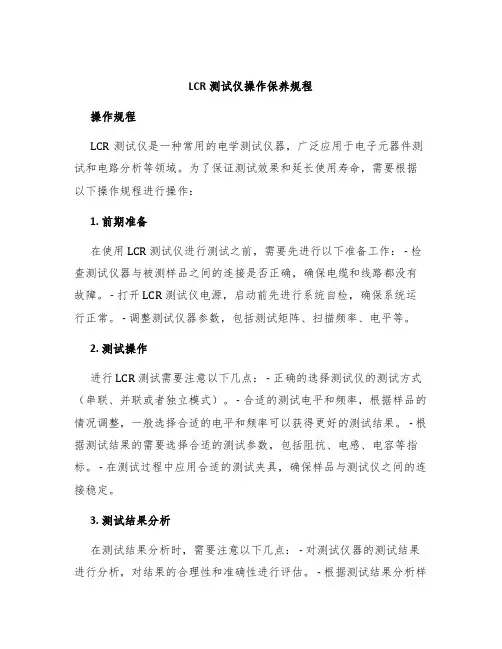

LCR测试仪操作保养规程

LCR测试仪操作保养规程操作规程LCR测试仪是一种常用的电学测试仪器，广泛应用于电子元器件测试和电路分析等领域。

为了保证测试效果和延长使用寿命，需要根据以下操作规程进行操作：1. 前期准备在使用 LCR 测试仪进行测试之前，需要先进行以下准备工作： - 检查测试仪器与被测样品之间的连接是否正确，确保电缆和线路都没有故障。

- 打开 LCR 测试仪电源，启动前先进行系统自检，确保系统运行正常。

- 调整测试仪器参数，包括测试矩阵、扫描频率、电平等。

2. 测试操作进行 LCR 测试需要注意以下几点： - 正确的选择测试仪的测试方式（串联、并联或者独立模式）。

- 合适的测试电平和频率，根据样品的情况调整，一般选择合适的电平和频率可以获得更好的测试结果。

- 根据测试结果的需要选择合适的测试参数，包括阻抗、电感、电容等指标。

- 在测试过程中应用合适的测试夹具，确保样品与测试仪之间的连接稳定。

3. 测试结果分析在测试结果分析时，需要注意以下几点： - 对测试仪器的测试结果进行分析，对结果的合理性和准确性进行评估。

- 根据测试结果分析样品的性质，确定样品的参数指标。

- 对测试结果进行记录和保存，备份在计算机或者其他电子设备上，以便以后查询和分析。

操作保养LCR测试仪是一种精密的仪器，为了保证仪器的性能和寿命，需要进行以下保养： - 定期对测试仪器进行清洁和维护，特别是测试夹具、插针和接口等易污染的部位，保证测试的精度和准确性。

- 定期检修测试仪器，确保测试仪器的各项参数和功能正常。

- 开始测试前，保证测试仪器处于正常工作状态，检查各项指标是否正常。

- 避免在湿度和温度过高或过低的环境下使用测试仪器，定期对测试仪器进行防潮处理。

总结LCR测试仪是一种精密的测试仪器，在使用过程中需要严格遵照操作规程进行操作。

在操作后需要保养，特别是对测试仪器的清洁和维护进行定期处理，以延长测试仪器的使用寿命。

LCR电桥操作规范

仪器名称版本LCR电桥A/0序号测试项目编制生效日期审核页数签字审核日期批准文件编号3.LCR仪应在一定的时间内进行国家计量检测机构校准。

仪器编号EZY00004仪器操作规范Easement 仪器型号TH2811C1.开启LCR仪的电源开关，在功能钮中按标识有LCR的按键再观察LCR仪量程指示信的Ω-K Ω-M Ω间的R灯亮，即表示选择在电阻档位；2.将两表笔连接电阻两端,测试值显示屏阻值即是测量值。

操作步骤1.在测量过程中应注意操作规范;2.LCR仪的各种按制应能正常地转换,测试值应能够正确的显示,否则应即时通知仪校员申请维修保证其正常使用.未使用时应放置在平台或无大的振动和干燥的地方存放,并避免物品压住机身以防其损坏;示信的uH-mH-H间的L灯亮，即表示选择在电感档位；2 3.电容测量：在功能钮中按标识有LCR的按键再观察LCR仪量程指示信的pF-nF-uF间的C灯亮，即表示选择在电容档位；4.将两表笔连接电容两端，测量值显示屏容值即是电容容量。

5.电感测量：在功能钮中按标识有LCR的按键再观察LCR仪量程指1页2011-4-1的零点校正钮，则机器自动清零。

注意事项1操作步骤更改处数更改原因2011-04-002测量前校零4读数及量程3表单编号：QG/ESM04-2011-04-0086.将两表笔连接电感两端，测量值显示屏感值即是电感量。

1.数量LCR仪可直接由数字显示屏读出量测值，在测量中应注意参考误差值；2.数量LCR仪按自身标示范围使用，不得超出其量程范围测量。

每次开启电源机器会自动清零，如在测量过程中则按一次面板上电源开关测试值显示屏测试表笔LCR 量程显示LC 的Q 值显示电阻连接方式阻值显示。

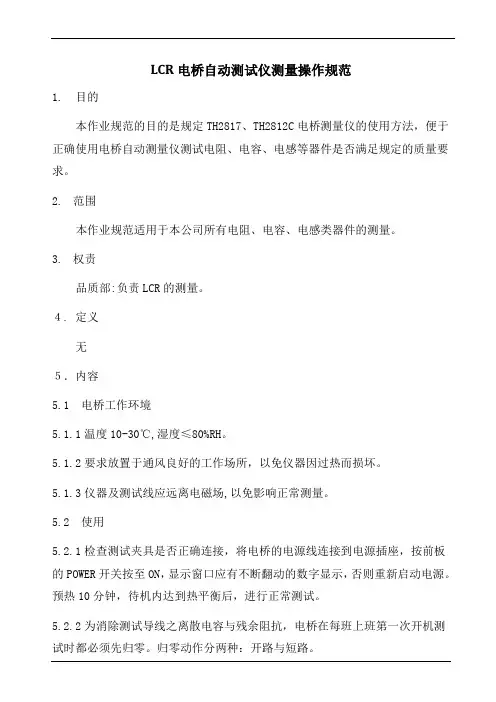

LCR电桥自动测试仪测量操作规范

LCR电桥自动测试仪测量操作规范1. 目的本作业规范的目的是规定TH2817、TH2812C电桥测量仪的使用方法，便于正确使用电桥自动测量仪测试电阻、电容、电感等器件是否满足规定的质量要求。

2.范围本作业规范适用于本公司所有电阻、电容、电感类器件的测量。

3.权责品质部:负责LCR的测量。

４. 定义无５．内容5.1 电桥工作环境5.1.1温度10-30℃,湿度≤80%RH。

5.1.2要求放置于通风良好的工作场所，以免仪器因过热而损坏。

5.1.3仪器及测试线应远离电磁场,以免影响正常测量。

5.2 使用5.2.1检查测试夹具是否正确连接，将电桥的电源线连接到电源插座，按前板的POWER开关按至ON，显示窗口应有不断翻动的数字显示，否则重新启动电源。

预热10分钟，待机内达到热平衡后，进行正常测试。

5.2.2为消除测试导线之离散电容与残余阻抗，电桥在每班上班第一次开机测试时都必须先归零。

归零动作分两种：开路与短路。

5.2.2.1开路清零：测试夹具必须开路，不得连接任何元件，按面板上的“清零”键执行开路清零；5.2.2.2短路清零：测试夹具必须短路（可便夹具的两接头有效接触），按面板上的“清零”键执行短路清零；5.2.2.3执行清零时，一次即对当前测量速度、所有频率下各量程进行清零，当测量更换测量速度、测试电平及测量环境有变化时，如测量夹具等需重新清零，并将覆盖上次测量速度下的清零值。

5.2.2.3在清零时显示器B显示“FAIL”表示清零错误，反复重度仍无法成功，应立即通知品质工程师处理。

5.2.3可选测量参数有以下几种L/Q：电感量L——品质因数QC/D：电容量C——损耗角正切DR/Q：电阻值R——品质因数DZ/Q：阻抗值Z——品质因数DZ/D：阻抗值Z——损耗角正切D参数L、C、R、Z均由显示器A显示，D、Q由显示器B显示。

5.2.4 L、C、R的测量值均有串联和并联等效之分，且随D值的不同而变化，其转换关系见表一。

LCR数字电桥操作规程

LCR数字电桥操作规程（ISO9001-2015）1.目的:为了使实验仪器操作方法规范，确保实验结果正确，延长仪器使用寿命。

2.范围：本作业指导书适用该仪器的使用操作。

3.职责：工艺组: 负责仪器定期校验。

实验室：负责仪器设备保养，作业指导书编写。

使用者：按照作业指导书使用仪器。

4.作业内容：4.1.仪器参数4.1.1.可测量参数:电感量 L、电容量 C、电阻 R、品质因素 Q、损耗角正切值 D.4.1.2.测量速度:快速8次/秒,慢速4次/秒, 低速2次/秒.4.1.3.测试信号电平 Vrms（有效值）：0.1V/0.3V/1.0V±10%;4.2.仪器面板4.3.功能键说明1.主参数指示: 指示当前测量主参数（L、C、R）2.参数显示:显示 L、C、R 914 153.主参数单位:指示当前测量主参数单位（如 pF、nF、μF 等）.4.副参数显示:显示损耗 D 或品质因素 Q5.副参数指示:指示当前测量副参数（D、Q）6.等效键:设定仪器测量等效电路，一般选择串联等效电路.7.速度键: 快速8次/秒,慢速4次/秒, 低速2次/秒.8.清零键: 测电容时，测试夹具或测试电缆开路，按一下“清零”键，“开”灯亮，每次测试自动扣去底数；测电感、电阻时，测试夹具或测试电缆短路后，按“清零”键.9.锁定键: 灯亮仪器处于锁定状态，仪器测试速度最高.10.接地端:用于被测元件之屏蔽地.11.频率键 : 设定加于被测元件上的测试信号频率是 100Hz，1kHz 或 10kHz.12.电平键:每按一下，选择一种测试电平，分别在（0.1、0.3、1.0）V三种电平中循环.13参数键: 每按一下，选择一种主参数，分别在 L，C，R 三种参数中循环.14.电源开关:按下，电源接通；弹出，电源断开.15.测试信号端HD：电压激励高端；LD：电压激励低端；HS：电压取样高端；LS：电压取样低端.4.4.操作步骤：4.4.1.插上电源插头，将面板开关按至ON.开机后，仪器功能指示于上次设定状态,预热10分钟，待机内达到平衡后，进行正常测试.4.4.2.测试参数选择, 使用“参数”键选择L、C、R，单位如下：L：uH、mH、H（连带测试器件Q值）C：pF、nF、uF（连带测试器件D值）R：Ω、kΩ、MΩ（连带测器件间Q值）4.4.3.使用者应根据被测件的测试标准或使用要求按频率键、电压键，选择相应的测量频率、测试电压.可选择100Hz、1kHz、10kHz三个频率，1V、0.3V、0.1V三个电压.4.4.4.选择设置好测试参数、测试频率、激励电压后，用测试电缆夹头夹住被测器件引脚、焊盘.待显示屏参数值稳定后，读取并记录.4.4.5.清“0”功能4.4.5.1.通过清除存在于测量电缆或测量夹具上的杂散电抗来提高测试精度，这些电抗以串联或并联形式叠加在被测器件上，清“0”功能便是将这些参数测量出来，将其存储于仪器中，在元件测量时自动将其减掉，从而保证仪器测试的准确性. 4.4.5.2.仪器清“0”包括两种清“0”校准，即短路清“0”和开路清“0”.测电容时，先将夹具或电缆开路，按方式键使“校测”灯亮；测电阻、电感时，用粗短裸体导线短路夹具或测试电缆，按方式键使“校测”灯亮.4.4.5.3.可同时存放三组不同的清“0”参数，即三种频率各一种，相互并不干扰，仪器在不同频率下其分布参数是不同的.因此，在一种频率下清“0”后转换至另一频率时需重新清“0”.若某种频率以前已清“0”，则无需再次进行.而掉电保护功能保证以前清“0”值在重新开机后仍然有效，若环境条件（如：温度、湿度、电磁场等）变化较大则应重新清“0”.4.4.6.等效功能4.4.6.1.实际电容、电感和电阻都不是理想的纯电阻或纯电抗元件，一般电阻和电抗成份同时存在，一个实际的阻抗元件均可用理想的电阻器和电抗器（理想电感和理想电容）的串联或并联形式来模拟.而串联和并联形式两者之间是可以从数学上相互转换的，但两者的结果是不同的.其不同主要取决于元件品质因素Q（或损耗因子D）.4.4.6.2.被测电容器的实际等效电路首先可以规格书或某些标准的规定得到，如果无法得到的话，可以用两个不同的测试频率下损耗因子的变化性来决定，若频率升高而损耗增加，则应选用串联等效电路;频率升高而损耗减小，则一应选用并联等效电路，并联方式D 与频率成反比.于电感来说，情况正好与电容相反.4.4.6.3.根据元件的最终使用情况来判定.用于信号耦合电容，则最好选择串联方式，LC谐振则使用并联等效电路.4.4.6.4.没有更合适的信息，则可根据以下信息来决定：低阻抗元件（较大电容或较小电感）使用串联形式；高阻抗元件（较小电容或较大电感）使用并联形式.一般地，当|Zx|<10Ω，应选择串联等效形式；当|Zx|>10k Ω，应选择并联等效方式；当10 Ω<|Z|<10k Ω，根据实际情况选择合适的等效方式. 仪器开机时，初始化为“串联”.4.4.7.测量速度选择, 所有仪器开机默认为中速测试，其测试精度和速度成反比，即速度越慢精度越高.但效率低，应根据实际情况选择合适的速度，一般选择中速，由面板上的速度按键来选择.4.4.8.电平选择, 一般高测试电平用于常规的元件测试（电容、电阻和某些电感），低测试电平用于需低工作信号电平的器件（如半导体器件、电池内阻、电感和一般非线性阻抗元件）.对于某些器件来说，测试信号电平的改变将会使测量结果产生较大的变化，如一些电感性元件尤其如此.4.5.操作注意事项4.5.1.电源输入相线L，零线N应与仪器电源插头上标志的相线、零线相同.4.5.2.将测试夹具或测试电缆连接于本仪器前面板标志为HD、HS、LS、LD四个测试端.HD、HS对应一组，LD、LS对应一组.4.5.3.仪器应在技术指标规定的环境中工作，仪器特别是连接被测件的测试导线应远离强电磁场,以免对测量产生干扰.4.5.4.仪器测试完毕或排除故障需打开仪器时，应将电源开关置于OFF位置并拔下电源插头.4.5.5.仪器测试夹具或测试电缆应保持清洁，以保证被测件接触良好，夹具簧片调整至适当的松紧程度.。

LCR测试仪操作规程

L C R测试仪操作规程公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-L C R测试仪操作规程一电源插上电源插头，将面板电源开关按至ON，显示窗口应有不断反滚的数字显示，否则重新启动电源。

1、开机后，仪器功能指示于上次设定状态。

（因为仪器具备数据，状态掉电保护功能），预热30分钟，待机内达到热平衡后，进行正常测试。

2、连接被测器件根据实测试件，选用合适之测试夹具或测试电缆。

选用测试电缆应保证Hpot、Hcur和Lpot、Lcur分别在末端短接。

北侧试件引线应保洁，与测试端保持良好接触。

二测量条件仪器开机后应根据被测件要求选择相应测量条件。

本仪器中，采用串联或并联两种等效方式输出结果。

等效方式由等效键转换得到。

三显示、量程和量程锁定分L、R、C三类进行选择。

仪器以五位数值显示主参数，使用参数键选择L、C、R，单位如下：L；C；:R‘本仪器共分五个量程，五个精密电阻依次对应于各个量程，不同量程决定了不同的测试范围，所有量程构成了仪器完整的测试范围。

仪器使用“锁定”键处于锁定时可使量程固定。

量程锁定推荐在同规格元件批量测试时使用。

量程键处于自动状态，使用者将试件插入后所获得的测量值并不直接送显示，而是首先判断该此量程是否选择了最佳量程，当在最佳量程时才将数据送至显示器显示。

当量程处于锁定状态时，仪器量程锁定于当前，此时，仪器测试速度为最快8次/秒，仪器不进行量程选择，可提高机内继电器使用寿命，降低仪器故障率。

使用量程锁定功能应首先将一需批量测试元件中的一只合格品插入测试夹具，在自动测试状态下，待数据稳定无误后按量程键，使“锁定”灯亮，设定便完成了。

四等效方式需根据元件的实际使用情况而决定其等效电路，如对电容器，用于电源滤波时使用串联等效电路，而用于LC振荡电路时使用并联等效电路。

五清零功能仪器清“0”包括两种清“0”校准，短路清“0”和开路清“0”。

测电容时，先将夹具或电缆开路，按方式键使“清零”灯亮；测电阻、电感时，用短、粗裸体导线短路夹具或测试电缆短路，按方式键，使“清零”灯亮。

LCR数字电桥安全操作规程

LCR数字电桥安全操作规程（ISO9001-2015）1.0目的确保操作人员在使用时得到正确的数据，并有一致的使用方法。

2.0适用范围2.1适用于本厂所有用来检测使用的TH2810B/TH2618B/TH2775B系列LCR数字电桥。

3.0使用注意事项：3.1对仪器操作前应详细阅读操作指引的注意事项，电源插座不能与大功率电气设备共享一个插座，避免发生干扰仪器工作或电冲击损坏仪器。

以上要求按的按键，一律不可以乱按。

3.2注意：测量有铅的物料时要更换有铅的夹子，测量无铅物料时也同样更换无铅的夹子，不可以混用。

3.3为保证操作人员的人生安全，在将电源线接到仪器之前，应检查使用场合的电源相线、零线、保护地线是否正确连接、保护地线应与大地可靠的相连，以防机壳带静电。

3.4不要在带电的情况下插拨元器件及连接线，防止元器件损坏或仪器不必要的烧坏，不允许连续不定的开关仪器超过三次，以免引起程序絮乱从而导致校正数据、储存数据丢失。

4.0操作前注意事项：4.1将测试所用的夹具或测试电线连接于本仪器前面标识为HD、HS、LS、LD四个测试端。

4.2仪器使用时特别是连接器件或测试导线必须远离高强电磁场，以免发生干扰。

4.3仪器测试夹具或测试电线应保持清洁，以保证试件良好，功能按键不可以随意乱调。

4.4测试环境温度要求：18℃-28℃，湿度要求：≤72%RH。

4.5请不要在多尘、振动、强光直射、有腐蚀气体等不良环境下使用仪器。

4.6若被测件为电容时，尽管仪器具有专门设计的抗冲击电路，通过将被测电容与信号源测试部分相隔离和吸收回路，使得由于电容带电对仪器的破坏大大减低，但从仪器的可靠性和安全性来讲，应先将被测电容的余电放干净，再进行测试。

5.0操作步骤：5.1插上AC220V交流电压，将面板电源开关置于“ON”状态，显示窗口应有数字显示，预热10分钟，待机内达到平衡后进行正常测试。

5.2功能说明：仪器键盘主要由七个按键组成，所有按键均为复用按键，无直接定义。

lcr测试仪使用方法图解

lcr 测试仪使用方法图解
lcr 测试仪使用方法图解
1、准备好LCR 测试仪，白色按钮是开关
2、一般常用的按钮是ZLCR 可以变换主测功能，然后就是DQe 可以变换辅助测量功能
3、将外设连接头准备好
4、按图上的方式连接好电脑和lcr
5、这是测试仪屏幕上会显示测量数据
6、开始测量就可以了
LCR 测试仪如何才能校正误差
为了减少测量误差，LCR 测试仪具有若干校正功能。

校正值根据频率和阻抗的量程不同会有所不同，所以进行全范围的校正要花费很多时间。

这里，对零点校正和负荷校正进行解说。

零点校正：当LCR 测试仪的零点漂移对于测量值不能忽略时，就需要进行零点校正。

因为零点漂移会随着电缆和电极的物理配置不同而变化，所以进行开路和闭路的零点校正时，必须与连接零部件时的电缆布线、电极间隔等相同。

负荷校正：除了测量夹具等不同所引起的零点漂移以外，如果还有不能够忽略的测量误差，那幺可以进行负荷校正，以提高测量精确度。

即使对于没有负荷校正功能的LCR 测试仪，也能够对各个阻抗量程和频率求取校正系数，自己进行校正。

为了进行负荷校正，首先需要准备好标准器具或者已知准确值的零部件。

在进行了零点校正之后，再测量已知准确值的标准阻抗Zstd，如果得到的测量值为Zms，那幺就按照以下公式来求出校正系数。

LCR电桥自动测试仪测量操作规范

LCR电桥自动测试仪测量操作规范1. 目的本作业规范的目的是规定TH2817、TH2812C电桥测量仪的使用方法，便于正确使用电桥自动测量仪测试电阻、电容、电感等器件是否满足规定的质量要求。

2.范围本作业规范适用于本公司所有电阻、电容、电感类器件的测量。

3.权责品质部:负责LCR的测量。

４. 定义无５．内容5.1 电桥工作环境5.1.1温度10-30℃,湿度≤80%RH。

5.1.2要求放置于通风良好的工作场所，以免仪器因过热而损坏。

5.1.3仪器及测试线应远离电磁场,以免影响正常测量。

5.2 使用5.2.1检查测试夹具是否正确连接，将电桥的电源线连接到电源插座，按前板的POWER开关按至ON，显示窗口应有不断翻动的数字显示，否则重新启动电源。

预热10分钟，待机内达到热平衡后，进行正常测试。

5.2.2为消除测试导线之离散电容与残余阻抗，电桥在每班上班第一次开机测试时都必须先归零。

归零动作分两种：开路与短路。

5.2.2.1开路清零：测试夹具必须开路，不得连接任何元件，按面板上的“清零”键执行开路清零；5.2.2.2短路清零：测试夹具必须短路（可便夹具的两接头有效接触），按面板上的“清零”键执行短路清零；5.2.2.3执行清零时，一次即对当前测量速度、所有频率下各量程进行清零，当测量更换测量速度、测试电平及测量环境有变化时，如测量夹具等需重新清零，并将覆盖上次测量速度下的清零值。

5.2.2.3在清零时显示器B显示“FAIL”表示清零错误，反复重度仍无法成功，应立即通知品质工程师处理。

5.2.3可选测量参数有以下几种L/Q：电感量L——品质因数QC/D：电容量C——损耗角正切DR/Q：电阻值R——品质因数DZ/Q：阻抗值Z——品质因数DZ/D：阻抗值Z——损耗角正切D参数L、C、R、Z均由显示器A显示，D、Q由显示器B显示。

5.2.4 L、C、R的测量值均有串联和并联等效之分，且随D值的不同而变化，其转换关系见表一。

02J080038-2013LCR数字电桥操作规程

操作规程文件修订页1目的通过规范此操作程序，确保操作人员操作过程的正确性及测试结果的准确性。

2适用范围本操作规程适用于公司所用LCR数字电桥测试仪。

3术语和定义引用公司《管理手册》中的术语和定义。

4职责和权限仪器使用人员必须按此规程操作。

5操作指引5.1根据所测试的部品选择合适的测试夹具。

5.2打开电源开关预热15分钟。

5.3观察仪器自检是否正常。

5.4按“设定”按钮进入设定状态。

5.5选择所需测量参数（L/Q、C/D、R/Q、Z/Q、Z/D其中除Z、D、Q外的参数L、C、R的测量值均有串联和并联等效之分，且随D值的不同而变化）。

5.6选择所需测量频率(100HZ\120HZ\1KHZ\10KHZ\40KHZ等)及显示方式(一般为直读)。

5.7选择合适的测试信号电平(1.0V\0.3V\0.1V)。

为了得到最佳的测量效果，应根据实际检测的元件及仪器可以达到的信噪比来选择仪器的测试电平。

5.8选择测量速度（快、中、慢）及等效方式（串联SER，并联PAR）。

5.9选择测量的量程(自动\保存)及方式(连续\单次) 。

5.10使用低阻导线使测试夹测试端短接，对仪器执行短路清“O”。

5.11去掉低阻导线，对仪器执行开路清“O”。

5.12将待测器件连接于测试端按开始按钮开始测试，从显示器A和B可读出测量结果。

5.13注意事项5.13.1本仪器的外偏置电压最高为100V\DC，当外偏置电源加至仪器时，仪器测试端便存在直流高压，在对仪器进行测试时应当特别小心。

5.13.2不要在带电情况下插拔元器件及连接线，防止元器件或仪器不必要的损坏。

5.13.3为了保证操作人员的人身安全，在将电源线接至仪器前，应检查使用区域的电源相线、零线、保护地线是否正确连接，保护地线应可靠的与大地连接，以防机壳带电。

5.13.4使用人员需根据校准周期定期将仪器送计量室校准，以确认其运行良好。

6相关及支持文件6.1监视和测量设备控制程序6.2仪器使用说明书6.3 CCC、CQC工厂质量保证能力要求7记录监视和测量设备点检/保养记录表。

LCR测试仪操作规程

L C R测试仪操作规程公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]LCR测试仪操作规程一电源插上电源插头，将面板电源开关按至ON，显示窗口应有不断反滚的数字显示，否则重新启动电源。

1、开机后，仪器功能指示于上次设定状态。

（因为仪器具备数据，状态掉电保护功能），预热30分钟，待机内达到热平衡后，进行正常测试。

2、连接被测器件根据实测试件，选用合适之测试夹具或测试电缆。

选用测试电缆应保证Hpot、Hcur和Lpot、Lcur分别在末端短接。

北侧试件引线应保洁，与测试端保持良好接触。

二测量条件仪器开机后应根据被测件要求选择相应测量条件。

本仪器中，采用串联或并联两种等效方式输出结果。

等效方式由等效键转换得到。

三显示、量程和量程锁定分L、R、C三类进行选择。

仪器以五位数值显示主参数，使用参数键选择L、C、R，单位如下：L；C；:R‘本仪器共分五个量程，五个精密电阻依次对应于各个量程，不同量程决定了不同的测试范围，所有量程构成了仪器完整的测试范围。

仪器使用“锁定”键处于锁定时可使量程固定。

量程锁定推荐在同规格元件批量测试时使用。

量程键处于自动状态，使用者将试件插入后所获得的测量值并不直接送显示，而是首先判断该此量程是否选择了最佳量程，当在最佳量程时才将数据送至显示器显示。

当量程处于锁定状态时，仪器量程锁定于当前，此时，仪器测试速度为最快8次/秒，仪器不进行量程选择，可提高机内继电器使用寿命，降低仪器故障率。

使用量程锁定功能应首先将一需批量测试元件中的一只合格品插入测试夹具，在自动测试状态下，待数据稳定无误后按量程键，使“锁定”灯亮，设定便完成了。

四等效方式需根据元件的实际使用情况而决定其等效电路，如对电容器，用于电源滤波时使用串联等效电路，而用于LC振荡电路时使用并联等效电路。

五清零功能仪器清“0”包括两种清“0”校准，短路清“0”和开路清“0”。

测电容时，先将夹具或电缆开路，按方式键使“清零”灯亮；测电阻、电感时，用短、粗裸体导线短路夹具或测试电缆短路，按方式键，使“清零”灯亮。

LCR数字电桥操作规程

4、“方式”键：选择被测件为串联或并联方式，一般选择串联方式。
5、“清零”键：对短路、开路清零校准。
二、操作方法
1、将测试夹具或测试电缆连接仪器面板的HD、HS、LD、LS四个测试端。使用测试电缆时，应将HD与HS短接；LD与LS短接。对有屏蔽外壳的被测件，应把屏蔽层与仪器“地”相连。
2、接通仪器电源。
3、清零校准。按“清零”键，窗口A显示“CLEAR”；窗口B显示“SH”。用阻值近似于零的低阻导线将测试端可靠短接，再按“清零”键，仪器短路清零，窗口A显示“CLEAR”，窗口B显示“OP”；将仪器测试端开路，第三次按“清零”键，仪器开路清零，并退出清零状态。
4、测试元器件。将待测器件插入夹具或连接到测试电缆线上，按“LCR”键，选择需测参数，仪器自动选择最佳量程，并由A、B窗口显示输出（A窗口显示R、L参数时，B窗口显示Q值；A窗口显示C参数时，B窗口显示D%值）。如果待测元件数量多，可按“锁定”键，仪器将锁定当前最佳量程，可提高测试效率。
三、意事项
1、用测试电缆时，应将HD与HS短接，LD与LS短接。
2、测试时，选择没有强磁场的环境中进行测试，并应将被测物放置在绝缘台面上测量。
3、带高压的电容，应该先将它放电，然后再进行测试。
4、用前必须熟读说构检定为准。
编制
审核
批准
日期
日期
日期
文件号
YLJ-4
LCR数字电桥操作规程
检测设备操作规程
版本号
A
生效日期
即时
修改号
第1页
共1页
一、键功能说明
1、“LCR”键：显示参数选择键。将仪器选择至所需参数测量状态。
2、“频率”键：设定测试信号的频率（10KHz、1KHz、100Hz、），按检验标准的规定选择。

LCR数字电桥操作指导书

参数 L 频率 100HZ、120HZ 1KHZ 10KHZ C 100HZ、120HZ 1KHZ 10KHZ R Q D 测量范围 1UH~9999H 0.1UH~999.9H 0.01UH~99.99H 1PF~19999UF 0.1PF~1999.9UF 0.01PF~19.99UF 0.1mΩ~99.99MΩ 0.01~999 0.01%~999%
有限公司
文件编号
EM-006 A0 第 1/3 页
LCR 数字电桥操作规范
版页
次数
修订履历
版次
A0
日期
修改摘要 (Excerpts)
初版建立
备注
核
订
梁剑光
2017 年 1 月 27 日
公布实施日期：2017 年 1 月 28 日
年月日
2017 年 1 月 26 日
有限公司
主题
LCR 数字电桥操作规范
主办单位
品质部
第
3
/
3
页
3.2.2．按“LCR”键选择 L，C 和 R。 3.2.3 副参数(品质因数 Q 和损耗角 D)则随着选择“LCR”自动转换：C－D，L－Q，R－Q。 3.3 实施测量：用测试夹夹住被测零件（注意:有极性的不能把极性接反），进行测试。 4.0 注意事项： 4.1 选对测试条件，不然测试参数相差悬殊。 4.2 本仪器必须在恒温 20~26℃条件下测试，否则测试结果相差太大。
有限公司
主题
LCR 数字电桥操作规范
主办单位
品质部
第
2
/
3
页
1.目的：制订本指导书，使数字 LCR 电桥操作有依可据； 2.范围：本数字 LCR 电桥； 3.使用介绍： 3.1 开机预热插上电源插头，打开电源开关，预热 10 分钟,待机内达到热平衡后，进行正常测试。 3.2 清“0”校准：按“清零”键，将测试表笔相互短接，仪器显示器 A 区显示“CLEAR” ，显示器 B 区显示“SH”(short)。将测试夹短接(夹在一起)，按“清零”键，仪器短路清“0” ，然后 A 显示“CLEAR” ，B 显示“OP” （open）。将仪器测试夹开路，按“清零”键，仪器开路清“0”后退出清“0”状态。注：若测试夹短路或开路不可靠，按了清零键后，仪器不进行清“0”操作直接退回测试状态。 3.2 测量条件选择根据被测零件选择相应的频率、方式和零件类型（L、C、R） 3.2.1 频率：按“频率”键，依规格书要求选择频率（100HZ、1KHZ、10KHZ），无要求时，按下表选取（因本仪器不提供 120HZ 的频率，当测量条件为 120HZ 时，近似选 100HZ）。

LCR电桥测试仪操作指引

LCR电桥测试仪操作指引1.仪器准备(1)确保仪器处于稳定的工作环境，远离干扰源。

(2)检查电源电压是否符合仪器要求，接通电源并打开仪器的电源开关。

(3)启动仪器并等待仪器初始化完成。

2.连接被测件(1)根据被测件的类型选择合适的测量夹具，确保夹具与被测件接触良好。

(2)将夹具的接线引出口与仪器的测试引脚相连，确保连接稳固。

(3)检查连接是否正确，没有接错引脚。

3.设置测量参数(1)使用仪器面板上的菜单按钮进入设置界面。

(2)根据被测件的类型选择相应的测量模式，例如电感、电容或电阻。

(3)根据实际需要设定额定值范围和测量精度。

(4)确认设置并返回测量界面。

4.进行测量(1)通过仪器面板上的选项或软键盘输入被测件的基本参数，例如电感的感值、电容的容值等。

(2)点击"开始测量"按钮，仪器开始进行测量。

(3)等待测量完成，并注意仪器面板上的指示灯和数值显示。

5.记录测量结果(1)在测量完成后，记录仪器显示的测量数值。

(2)如果需要，可以按下仪器面板上的保存按钮将测量结果保存到仪器内部存储器或外部存储介质。

(3)根据需要打印测量结果或导出到计算机进行后续处理。

6.断开连接(1)测量完成后，断开夹具与被测件的连接。

(2)断开夹具与仪器测试引脚的连接。

(3)断开仪器的电源，并将测试引脚与夹具收好，以便下次使用。

7.仪器维护(1)定期清洁仪器外壳和面板，确保仪器正常工作。

(2)避免仪器受到强磁场或高温环境的影响。

LCR电桥测试仪操作指引的上述步骤可帮助用户正确且有效地使用LCR电桥测试仪进行测量，提高测量效率和准确性。

用户在操作测试仪前，应仔细阅读仪器说明书，并根据实际需要进行适当的调试和设置，以获得准确的测量结果。

同时，用户还应注意对仪器进行正确的维护和保养，以延长仪器的使用寿命。
