LCR数字电桥作业指导书
LCR数字电桥操作指导书
使作业流程规范法，正确指导使用人员进行作业确保测试的准确性。
二、使用范围
公司所有来料的电阻、电容、电感。
测试频率：I(X)HZ,IKHZIOKHZ, 测试电压：0.3V
显示范围：L:0.01uH—9999H C:0.OlpF-99999Uf
R:0.01mΩ-99.99MΩ
三、使用步骤：
3.1插上电源，按下POWER电源开关键，电桥数字显示器有显示，电桥工作。
3.2开机预热30分钟后，用标准IKQ电阻检测电桥是否精确度在0.2机测试方法如下：
3.2.1按下“参数”键，调节使左边R灯亮。
4.2.2用两探测夹子夹住标准电阻两端，看阻值误差是否在0.2虬
3. 2.3探头无极性。
3.3根据被测物(电阻，电容，电感)调节“参数”至相应位置，电阻则调至R灯亮，电容则调至C灯亮，电
感则调至L灯亮。
3.4根据显示情况调节“频率”，使读数更精确。
3.5不允许被测物带电测试。
3.6测完后一切归位。
制定: 审核: 批准:。

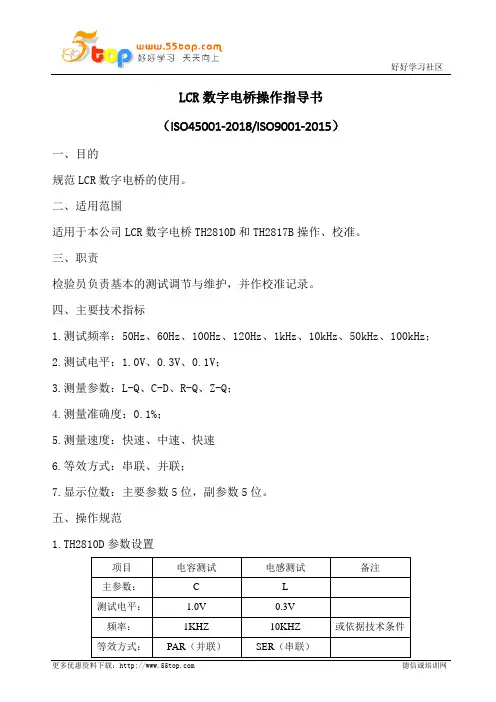

LCR数字电桥操作指导书
为得到精确的测量，测量前要进行开路和短路的自校。开路清零功能够消除与被测元件并联的杂散导纳如杂散电容的影响，短路清零能够消除与被测元件串联的剩余阻抗如引线电阻或引线电感的影响。
1.LCR数字电桥自校清零时间每天使用前进行清零。
LCR数字电桥
（
一、目的
规范LCR数字电桥的使用。
二、适用范围
适用于本公司LCR数字电桥TH2810D和TH2817B操作、校准。
三、职责
检验员负责基本的测试调节与维护，并作校准记录。
四、主要技术指标
1.测试频率：50Hz、60Hz、100Hz、120Hz、1kHz、10kHz、50kHz、100kHz；
2.测试电平：1.0V、0.3V、0.1V；
3.测量参数：L-Q、C-D、R-Q、Z-Q；
4.测量准确度：0.1%；
5.测量速度：快速、中速、快速
6.等效方式：串联、并联；
7.显示位数：主要参数5位，副参数5位。
五、操作规范
1.TH2810D参数设置
项目
电容测试
电感测试
备注
主参数：
C
L
测试电平：
1.0V
2.仪器清零前准备，设备处于测试装态，准备短路片1片。
3.TH2810D清零
a)仪器处于测试状态，按下SHIFT键。
b)按下CLEAR键选择清零功能。
c)按下ENTER键开始清零测试，如果当前夹具处于开路装态，则进入开路清零；如果处于短路状态，则进入短路清零。
d)仪器对清零测试结果进行自动判别，如果清零结果不正确，直接退出清零操作返回测试状态。如果清零结果正确，LCD副参数显示区显示“PASS”字符。
LCR作业指导书
LCR作业指导书一、任务背景在电子电路领域中，LCR是一种常见的电路测试仪器，用于测量电感（L）、电容（C）和电阻（R）的参数。
为了保证测试的准确性和一致性，需要编写LCR作业指导书，以规范操作步骤和数据记录。
二、操作步骤1. 准备工作a. 确保LCR测试仪器处于正常工作状态，检查仪器是否连接到电源，并确保电源稳定。
b. 确保被测电感、电容或者电阻符合测试要求，并检查其连接路线是否正确。
c. 打开LCR测试仪器，等待其初始化完成。
2. 测试设置a. 选择测试模式：根据被测元件的类型，选择合适的测试模式，如电感测试模式、电容测试模式或者电阻测试模式。
b. 设置测试频率：根据具体要求，设置合适的测试频率，普通在几十赫兹至几百千赫兹之间。
c. 设置测试范围：根据被测元件的预估参数值，选择合适的测试范围。
d. 设置测试信号电平：根据被测元件的特性和要求，设置合适的测试信号电平。
3. 开始测试a. 将被测元件正确连接到LCR测试仪器的测试端口。
b. 点击“开始测试”按钮，LCR测试仪器将自动进行测试。
c. 等待测试完成，并确保LCR测试仪器显示出被测元件的参数数值。
4. 数据记录a. 将LCR测试仪器显示的参数数值记录下来，包括电感、电容或者电阻的数值，以及测试频率和测试信号电平的设置值。
b. 记录测试时间、测试人员和被测元件的标识信息。
c. 将记录的数据整理并保存，以备后续分析和比较使用。
5. 操作注意事项a. 在测试过程中，避免触摸测试端口和被测元件，以免影响测试结果。
b. 在进行不同类型元件的测试之间，确保测试端口和被测元件之间的连接正确并稳定。
c. 遵守安全操作规范，避免短路、过电流等意外情况发生。
d. 定期校准LCR测试仪器，以确保测试结果的准确性和可靠性。
三、数据分析和报告1. 数据分析a. 根据记录的数据，进行统计分析，计算平均值、标准差等参数。
b. 将不同被测元件的测试结果进行比较和对照，找出异常值或者不合格的元件。
LCR作业指导书
LCR作业指导书一、背景介绍LCR（电感电容电阻）是一种用于测试电子元件参数的仪器，它可以测量电感、电容和电阻的数值。
LCR测试在电子制造业中具有重要的作用，可以用于质量控制、故障排除和产品验证等方面。
二、LCR作业指导书编写目的本作业指导书的目的是为操作人员提供详细的操作步骤和相关注意事项，以确保他们正确地使用LCR仪器进行测试，并获得准确的测试结果。
三、操作步骤1. 准备工作a. 检查LCR仪器的电源是否正常，确保仪器能够正常启动。
b. 检查测试夹具和连接线是否完好，确保它们没有损坏或松动。
c. 将被测元件正确连接到测试夹具上，确保连接稳固。
2. 启动LCR仪器a. 按下仪器的电源按钮，等待仪器启动完成。
b. 在屏幕上选择所需的测试模式（电感、电容或电阻）。
3. 设置测试参数a. 在仪器的菜单中选择“设置”选项。
b. 根据被测元件的特性，设置合适的测试频率和信号幅度。
c. 确定测试的范围和精度要求，并相应地设置仪器。
4. 进行测试a. 将测试夹具的接口与LCR仪器的测试接口连接。
b. 点击仪器界面上的“开始测试”按钮，开始进行测试。
c. 等待测试结果显示在屏幕上，确保结果稳定后记录下数值。
5. 结束测试a. 点击仪器界面上的“停止测试”按钮，结束测试过程。
b. 将被测元件从测试夹具上取下，并进行下一个测试或关闭LCR仪器。
四、注意事项1. 在操作LCR仪器之前，操作人员应熟悉仪器的基本原理和功能，并遵守相关安全操作规程。
2. 在进行测试之前，应检查被测元件是否符合测试要求，并确保连接正确可靠。
3. 在设置测试参数时，应根据被测元件的特性和测试要求进行合理的选择。
4. 在进行测试过程中，应保持测试夹具和连接线的稳定性，避免外界干扰。
5. 在测试结果显示稳定后，应及时记录下数值，并进行必要的数据处理和分析。
五、常见问题及解决方法1. 仪器无法启动解决方法：检查电源是否正常连接，确认电源开关是否打开，如果问题仍然存在，联系维修人员进行检修。
LCR作业指导书
LCR作业指导书一、引言LCR作业指导书旨在提供对LCR作业的详细说明和指导，以确保作业的顺利进行和高质量的完成。
本指导书包括作业的目的、作业流程、所需材料和设备、操作步骤、注意事项等内容。
二、目的LCR作业旨在测试电路中电感、电容和电阻的特性。
通过测量电路中元件的电感、电容和电阻值，可以评估电路的性能和稳定性，为电路设计和故障排除提供支持。
三、作业流程1. 准备工作a. 确保所有所需材料和设备齐全，包括LCR仪、被测电路板、连接线等。
b. 检查LCR仪的状态，确保其正常工作。
c. 将被测电路板连接到LCR仪上。
2. 测试电感值a. 将LCR仪设置为电感测试模式。
b. 将电感测试夹具连接到被测电路板上。
c. 打开LCR仪，并选择适当的测试频率和电感量程。
d. 开始测试，记录所得的电感值。
3. 测试电容值a. 将LCR仪设置为电容测试模式。
b. 将电容测试夹具连接到被测电路板上。
c. 打开LCR仪，并选择适当的测试频率和电容量程。
d. 开始测试，记录所得的电容值。
4. 测试电阻值a. 将LCR仪设置为电阻测试模式。
b. 将电阻测试夹具连接到被测电路板上。
c. 打开LCR仪，并选择适当的测试频率和电阻量程。
d. 开始测试，记录所得的电阻值。
5. 结束作业a. 关闭LCR仪和被测电路板。
b. 整理并保存测试结果。
c. 清理工作区域，归还所使用的材料和设备。
四、所需材料和设备1. LCR仪：用于测量电感、电容和电阻值。
2. 被测电路板：包含待测电感、电容和电阻的电路板。
3. 连接线：用于连接LCR仪和被测电路板。
4. 电感测试夹具：用于连接被测电路板和LCR仪进行电感测试。
5. 电容测试夹具：用于连接被测电路板和LCR仪进行电容测试。
6. 电阻测试夹具：用于连接被测电路板和LCR仪进行电阻测试。
五、操作步骤1. 根据作业流程的步骤进行准备工作。
2. 按照作业流程的步骤进行电感、电容和电阻的测试。
3. 在测试过程中，注意观察LCR仪的显示结果，确保测试的准确性和稳定性。

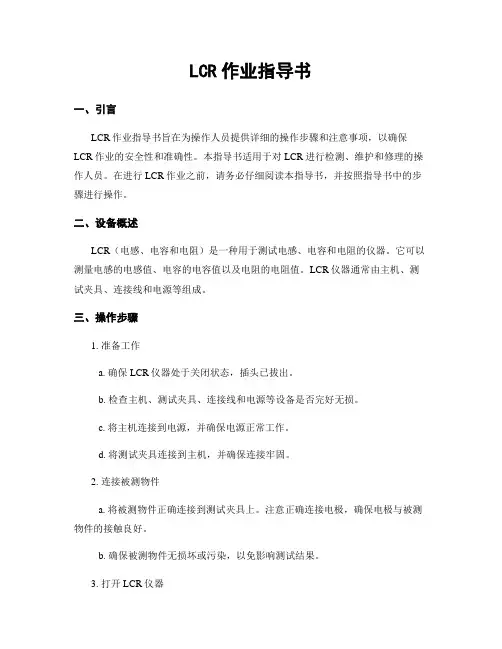

LCR作业指导书
LCR作业指导书一、引言LCR作业指导书旨在为操作人员提供详细的操作步骤和注意事项，以确保LCR作业的安全性和准确性。
本指导书适用于对LCR进行检测、维护和修理的操作人员。
在进行LCR作业之前，请务必仔细阅读本指导书，并按照指导书中的步骤进行操作。
二、设备概述LCR（电感、电容和电阻）是一种用于测试电感、电容和电阻的仪器。
它可以测量电感的电感值、电容的电容值以及电阻的电阻值。
LCR仪器通常由主机、测试夹具、连接线和电源等组成。
三、操作步骤1. 准备工作a. 确保LCR仪器处于关闭状态，插头已拔出。
b. 检查主机、测试夹具、连接线和电源等设备是否完好无损。
c. 将主机连接到电源，并确保电源正常工作。
d. 将测试夹具连接到主机，并确保连接牢固。
2. 连接被测物件a. 将被测物件正确连接到测试夹具上。
注意正确连接电极，确保电极与被测物件的接触良好。
b. 确保被测物件无损坏或污染，以免影响测试结果。
3. 打开LCR仪器a. 插入电源插头，并确保插头连接牢固。
b. 按下主机上的电源开关，打开LCR仪器。
c. 等待LCR仪器完成自检过程，确保仪器正常工作。
4. 设置测量参数a. 在LCR仪器的显示屏上，选择所需的测量参数，如测试频率、量程和测量模式等。
b. 根据被测物件的特性，调整LCR仪器的测量参数，以确保获得准确的测量结果。
5. 进行测量a. 按下LCR仪器上的测量按钮，开始进行测量。
b. 等待LCR仪器完成测量过程，并在显示屏上查看测量结果。
c. 记录测量结果，并与预期结果进行对比，以判断被测物件的性能是否符合要求。
6. 关闭LCR仪器a. 在完成测量后，按下LCR仪器上的电源开关，关闭LCR仪器。
b. 拔出电源插头，断开与电源的连接。
四、注意事项1. 在操作LCR仪器之前，确保操作人员已经接受相关培训，并具备使用LCR 仪器的基本知识和技能。
2. 在操作过程中，应注意保持仪器和被测物件的清洁，避免污染和损坏。
LCR作业指导书 (2)
LCR作业指导书一、引言LCR作业指导书是为了指导工作人员正确、高效地完成LCR作业而编写的。
本指导书详细介绍了LCR作业的目的、范围、要求、步骤以及注意事项，旨在匡助工作人员准确理解和执行LCR作业。
二、目的LCR作业是为了确保产品的质量和稳定性，通过对产品进行检测和分析，以便及时发现和纠正任何可能存在的问题。
本指导书旨在确保工作人员能够按照统一的标准进行LCR作业，提高工作效率和结果的准确性。
三、范围本指导书适合于所有进行LCR作业的工作人员，包括但不限于实验室技术人员、质量控制人员等。
四、要求1. 工作人员必须具备相关的专业知识和技能，了解LCR作业的基本原理和流程。
2. 工作人员必须严格按照本指导书的要求进行操作，确保操作的准确性和一致性。
3. 工作人员必须熟悉和遵守相关的安全操作规程，确保工作环境的安全性。
4. 工作人员必须及时记录和报告LCR作业的结果，包括任何异常情况和问题。
五、步骤1. 准备工作a. 确认LCR作业的具体要求和样品信息。
b. 检查仪器设备的运行状态和准确性。
c. 准备所需的试剂和耗材。
2. 样品准备a. 根据要求选择合适的样品，并进行标识。
b. 根据样品的特性和要求，进行必要的样品处理和准备工作。
3. 仪器设置a. 打开LCR仪器，确保仪器处于正常工作状态。
b. 根据样品的特性和要求，设置仪器的相关参数，如温度、时间等。
4. 样品加载a. 将样品按照仪器要求加载到样品槽中。
b. 确保样品的加载准确无误，并避免任何可能的污染。
5. 数据采集a. 启动LCR仪器，开始数据采集。
b. 监控数据采集的过程，确保数据的准确性和完整性。
6. 数据分析a. 根据采集到的数据，进行数据分析和处理。
b. 利用相关的软件和工具，对数据进行解读和解析。
7. 结果记录a. 将分析结果记录在指定的表格或者文件中。
b. 根据需要，编制相应的报告或者汇总。
六、注意事项1. 在进行LCR作业前，必须对仪器进行校准和验证，确保仪器的准确性和可靠性。
LCR数字电桥操作指导书
三、操作方法:１．准备:接通AC220V电源,按下POWER 键,电源指示灯亮,预热10分钟,即可进行正常测量(一).电感测试方法
四、注意事项：
LCR数字电桥操作指导书
仪器名称: LCR数字电桥文件编号:SOP-DY-07033001编写:李敏龙适用机型: 生产工艺: 审批：作成日期: 2009.10.10文件版本: B 一、目的:规范LCR电桥的操作，进而有效确保进料检验之质量二、适用范围:
公司生产所用电感、电阻、电容元件的进料检验均适用之
将参数设定为L档,然后选择测试频率,把被测电感用仪器测试夹夹住,3秒钟后读数显示器即显示所测电感的电感值.
２．测试电感和电阻时，将测试夹短路，按清零键；测试电容时，将测试夹开路后，按清零键
(二).电容测试方法
将参数设定为C档,然后选择测试频率,把被测电容用仪器测试夹夹住,3秒钟后读数显示器即显示所测电阻的电阻值.秒钟后读数显示器即显示所测电感的电容值.
(三).电阻测试方法
将参数设定为R档,然后选择测试频率,把被测电阻用仪器测试夹夹住,3
ROUSANTECH
ELECTRONICS
ROUSANTE 读数显示POWER 键量程指频率设参数设定
测试夹
参数显示清零
1.保持好工作区清洁.认真做好5S。
2.操作时必须佩带防静电手环和手套。
频率设定
清零。
LCR数字电桥作业指导书
目的:为了使实验仪器操作方法规范，确保实验结果正确，延长仪器使用寿命，特制定本作业指导书. 1.范围：本作业指导书适用该仪器的使用操作2.职责：工艺组: 负责仪器定期校验实验室：负责仪器设备保养，作业指导书编写.使用者：按照作业指导书使用仪器3.作业内容：3.1.仪器参数3.1.1.可测量参数:电感量 L、电容量 C、电阻 R、品质因素 Q、损耗角正切值 D.3.1.2.测量速度:快速8次/秒,慢速4次/秒, 低速2次/秒.3.1.3.测试信号电平 Vrms（有效值）：0.1V/0.3V/1.0V±10%;3.2.仪器面板914 153.3.功能键说明1.主参数指示: 指示当前测量主参数（L、C、R）2.参数显示:显示 L、C、R3.主参数单位:指示当前测量主参数单位（如 pF、nF、μF 等）.4.副参数显示:显示损耗 D 或品质因素 Q5.副参数指示:指示当前测量副参数（D、Q）6.等效键:设定仪器测量等效电路，一般选择串联等效电路.7.速度键: 快速8次/秒,慢速4次/秒, 低速2次/秒.8.清零键: 测电容时，测试夹具或测试电缆开路，按一下“清零”键，“开”灯亮，每次测试自动扣去底数；测电感、电阻时，测试夹具或测试电缆短路后，按“清零”键.9.锁定键:灯亮仪器处于锁定状态，仪器测试速度最高.10.接地端:用于被测元件之屏蔽地.标题：LCR数字电桥作业指导书11.频率键 : 设定加于被测元件上的测试信号频率是 100Hz，1kHz 或 10kHz.12.电平键:每按一下，选择一种测试电平，分别在（0.1、0.3、1.0）V三种电平中循环.13参数键:每按一下，选择一种主参数，分别在 L，C，R 三种参数中循环.14.电源开关:按下，电源接通；弹出，电源断开.15.测试信号端HD：电压激励高端；LD：电压激励低端；HS：电压取样高端；LS：电压取样低端.3.4.操作步骤：3.4.1.插上电源插头，将面板开关按至ON.开机后，仪器功能指示于上次设定状态,预热10分钟，待机内达到平衡后，进行正常测试.3.4.2.测试参数选择, 使用“参数”键选择L、C、R，单位如下：L：uH、mH、H（连带测试器件Q值）C：pF、nF、uF（连带测试器件D值）R：Ω、kΩ、MΩ（连带测器件间Q值）3.4.3.使用者应根据被测件的测试标准或使用要求按频率键、电压键，选择相应的测量频率、测试电压.可选择100Hz、1kHz、10kHz三个频率，1V、0.3V、0.1V三个电压.3.4.4.选择设置好测试参数、测试频率、激励电压后，用测试电缆夹头夹住被测器件引脚、焊盘.待显示屏参数值稳定后，读取并记录.3.4.5.清“0”功能3.4.5.1.通过清除存在于测量电缆或测量夹具上的杂散电抗来提高测试精度，这些电抗以串联或并联形式叠加在被测器件上，清“0”功能便是将这些参数测量出来，将其存储于仪器中，在元件测量时自动将其减掉，从而保证仪器测试的准确性.3.4.5.2.仪器清“0”包括两种清“0”校准，即短路清“0”和开路清“0”.测电容时，先将夹具或电缆开路，按方式键使“校测”灯亮；测电阻、电感时，用粗短裸体导线短路夹具或测试电缆，按方式键使“校测”灯亮.3.4.5.3.可同时存放三组不同的清“0”参数，即三种频率各一种，相互并不干扰，仪器在不同频率下其分布参数是不同的.因此，在一种频率下清“0”后转换至另一频率时需重新清“0”.若某种频率以前已清“0”，则无需再次进行.而掉电保护功能保证以前清“0”值在重新开机后仍然有效，若环境条件（如：温度、湿度、电磁场等）变化较大则应重新清“0”.3.4.6.等效功能3.4.6.1.实际电容、电感和电阻都不是理想的纯电阻或纯电抗元件，一般电阻和电抗成份同时存在，一个实际的阻抗元件均可用理想的电阻器和电抗器（理想电感和理想电容）的串联或并联形式来模拟.而串联和并联形式两者之间是可以从数学上相互转换的，但两者的结果是不同的.其不同主要取决于元件品质因素Q（或损耗因子D）.3.4.6.2.被测电容器的实际等效电路首先可以规格书或某些标准的规定得到，如果无法得到的话，可以用两个不同的测试频率下损耗因子的变化性来决定，若频率升高而损耗增加，则应选用串联等效电路;频率升高而损耗减小，则一应选用并联等效电路，并联方式D 与频率成反比.于电感来说，情况正好与电容相反.标题：LCR数字电桥作业指导书3.4.6.3.根据元件的最终使用情况来判定.用于信号耦合电容，则最好选择串联方式，LC 谐振则使用并联等效电路.3.4.6.4.没有更合适的信息，则可根据以下信息来决定：低阻抗元件（较大电容或较小电感）使用串联形式；高阻抗元件（较小电容或较大电感）使用并联形式.一般地，当|Zx|<10Ω，应选择串联等效形式；当|Zx|>10k Ω，应选择并联等效方式；当10 Ω<|Z|<10k Ω，根据实际情况选择合适的等效方式. 仪器开机时，初始化为“串联”.3.4.7.测量速度选择,所有仪器开机默认为中速测试，其测试精度和速度成反比，即速度越慢精度越高.但效率低，应根据实际情况选择合适的速度，一般选择中速，由面板上的速度按键来选择.3.4.8.电平选择,一般高测试电平用于常规的元件测试（电容、电阻和某些电感），低测试电平用于需低工作信号电平的器件（如半导体器件、电池内阻、电感和一般非线性阻抗元件）.对于某些器件来说，测试信号电平的改变将会使测量结果产生较大的变化，如一些电感性元件尤其如此.3.5.操作注意事项3.5.1.电源输入相线L，零线N应与仪器电源插头上标志的相线、零线相同.3.5.2.将测试夹具或测试电缆连接于本仪器前面板标志为HD、HS、LS、LD四个测试端.HD、HS对应一组，LD、LS对应一组.3.5.3.仪器应在技术指标规定的环境中工作，仪器特别是连接被测件的测试导线应远离强电磁场,以免对测量产生干扰.3.5.4.仪器测试完毕或排除故障需打开仪器时，应将电源开关置于OFF位置并拔下电源插头. 3.5.5.仪器测试夹具或测试电缆应保持清洁，以保证被测件接触良好，夹具簧片调整至适当的松紧程度.5、相关文件：6、使用表单：。
LCR作业指导书
版本
工作名称
页号位号A LCR数字电桥测试仪第1页
/
工具数量设备及工具辅助材料一、注意事项：
数字电桥一台LCR电桥
静电环和手套
操作步骤：
作成：
确认：
审核：
日期：
2015.3.19
黄莉真
第二步：测试电容、电阻、电感时需注意：先选择所要测试是电
阻、电容、电感（没有特殊要求电容一般以1KHZ频率测理）再用电桥两夹接触物料两端（如图2所示），即可在A区DISPLY读取所需物料值及单位，如果在读取所需值时，A区屏上面的数字不停跳动，导致无法读取数值，可按下“锁定”键ON灯亮，即可读取锁定值。
在按“锁定”键取消锁定，可继续测下一物料。
第三步：当数字电桥LCD不用时请关机，按下“ON/OFF”键。
3.测电感：同上，“L/C/R”区灯亮“L”
第一步： 打开电源开关（POWER）‘ON/OFF’红色键,电源
指 示灯为红色，否则为ON状态。
（如1图所示）
1.测电阻： 按下”L/C/R"键调置A区DISPLY,显示“R”字亮，再调示“方式”键开关，调“串”字灯亮，按下“频率”键“，调示
"1KHZ"灯亮。
（如图1电桥所示画面）
2.测电容：同上，“L/C/R"区灯亮“C”LCR数字电桥操作指导书
必须配带好静电环与手套
机型（LCR）数
字电桥文件编号SOP-QD-LCR数字电桥-001L/C/R 区
图1
图2
POWER
“方式”键
串字灯亮
A 区DISPAY
1KHZ 灯亮
夹子接触元
夹子接触元
“锁定”。
LCR作业指导书
LCR作业指导书一、引言LCR作业指导书旨在为操作人员提供L、C、R三种电性能测试仪器的正确操作方法和注意事项，以确保测试结果的准确性和可靠性。
本指导书适用于所有使用LCR测试仪器进行电性能测试的操作人员。
二、测试仪器概述LCR测试仪器是一种用于测量电感（L）、电容（C）和电阻（R）等电性能参数的仪器。
它通过对待测电路施加交流电压或电流，测量电路的相应电压和电流，从而得出电性能参数。
三、测试准备1. 确保测试仪器的外观完好，并进行必要的校准和维护。
2. 确保待测电路符合测试要求，并进行必要的连接和调整。
3. 确保测试环境符合要求，避免干扰和噪声对测试结果的影响。
四、测试步骤1. 打开LCR测试仪器，进行预热和自检。
2. 设置测试参数，包括测试频率、测试信号幅值等。
根据待测电路的特性选择合适的参数。
3. 连接待测电路和测试仪器，确保连接可靠且符合测试要求。
4. 开始测试，记录测试结果。
根据需要可以进行多次测试，取平均值或选择最佳值作为最终结果。
5. 完成测试后，关闭LCR测试仪器，并进行数据处理和分析。
五、注意事项1. 在操作LCR测试仪器时，应注意安全操作规程，避免电击和其他伤害。
2. 在测试前，应仔细阅读待测电路的规格书和相关资料，了解测试要求和限制。
3. 在测试过程中，应注意测试结果的稳定性和一致性，避免误差和偏差的影响。
4. 在测试中，应注意测试环境的温度、湿度等因素对测试结果的影响，并进行必要的校正和修正。
5. 在测试结束后，应及时保存测试数据和记录，以备后续分析和验证使用。
六、常见问题及解决方法1. 测试结果不稳定或波动较大：可能是由于测试环境的干扰或待测电路的问题。
可以尝试更换测试环境或检查待测电路的连接和调整。
2. 测试结果与规格书不符：可能是由于测试参数设置错误或测试仪器故障。
可以仔细检查测试参数和测试仪器的设置，并进行必要的校准和维修。
3. 测试仪器无法正常启动或显示异常：可能是由于电源故障或仪器损坏。
LCR作业指导书
LCR作业指导书一、任务概述本文档为LCR作业的指导书，旨在提供详细的操作步骤和要求，确保作业的准确完成。
LCR作业是一项测试电路中电感、电容和电阻等元件参数的实验，通过测量电路中的电流和电压，计算出电感、电容和电阻的数值。
本指导书将详细介绍实验所需的仪器设备、实验步骤和数据处理方法。
二、实验所需仪器设备1. LCR计（LCR Meter）：用于测量电路中的电流和电压。
2. 电感器（Inductor）：用于测量电感值。
3. 电容器（Capacitor）：用于测量电容值。
4. 电阻器（Resistor）：用于测量电阻值。
5. 电源（Power Supply）：提供电路所需的电压。
6. 连接线（Connecting Wires）：用于连接电路中的各个元件。
三、实验步骤1. 准备工作：a. 确保所有仪器设备正常工作，并接通电源。
b. 将LCR计连接到电路中，确保连接线的插头正确连接到相应的插孔。
c. 将电源连接到电路中，调整电源输出电压至合适的范围。
d. 将电感器、电容器和电阻器按照电路图连接到电路中。
2. 测量电感值：a. 打开LCR计，并选择电感测量模式。
b. 将测试夹具连接到电感器的引脚上。
c. 通过LCR计的操作界面设置测试频率和测试范围。
d. 将测试夹具的另一端连接到电路中的电感器引脚上。
e. 按下LCR计的测试按钮进行电感值的测量。
f. 记录测量结果。
3. 测量电容值：a. 在LCR计上选择电容测量模式。
b. 将测试夹具连接到电容器的引脚上。
c. 设置测试频率和测试范围。
d. 将测试夹具的另一端连接到电路中的电容器引脚上。
e. 进行电容值的测量。
f. 记录测量结果。
4. 测量电阻值：a. 在LCR计上选择电阻测量模式。
b. 将测试夹具连接到电阻器的引脚上。
c. 设置测试范围。
d. 将测试夹具的另一端连接到电路中的电阻器引脚上。
e. 进行电阻值的测量。
f. 记录测量结果。
5. 数据处理：a. 将测量得到的电感、电容和电阻值记录在数据表中。
LCR作业指导书
LCR作业指导书一、背景介绍LCR（Inductor-Capacitor-Resistor）是一种电路元件，用于测量电感、电容和电阻的数值。
在电子工程中，LCR电桥是一种常用的测试仪器，用于测量电感、电容和电阻的参数，以确保电路的正常工作。
二、LCR作业指导书目的本指导书的目的是为了帮助操作人员正确使用LCR电桥进行测试，并准确解读测试结果。
通过本指导书，操作人员将能够掌握以下技能：1. 正确连接LCR电桥和被测元件；2. 设置合适的测试参数；3. 进行测试并记录测试结果；4. 解读测试结果并进行数据分析。
三、LCR作业指导书内容1. 准备工作a. 确保LCR电桥和被测元件处于正常工作状态；b. 检查测试电源和连接线是否正常；c. 确保测试环境安全，避免静电干扰。
2. 连接LCR电桥和被测元件a. 将LCR电桥的测试引线连接到被测元件的两端；b. 确保连接牢固，避免接触不良；c. 注意连接的极性，确保正负极正确。
3. 设置测试参数a. 根据被测元件的类型选择合适的测试模式（电感、电容或电阻）；b. 设置测试频率，根据被测元件的特性和要求进行选择；c. 根据需要选择测试信号的幅度和相位。
4. 进行测试a. 按下测试按钮，开始测试；b. 等待测试完成，确保测试结果稳定；c. 记录测试结果，包括电感、电容或电阻的数值以及相位角。
5. 解读测试结果a. 根据测试结果判断被测元件的性能；b. 比较测试结果与标准值或其他样品的结果，进行数据分析；c. 根据数据分析结果，判断被测元件是否合格。
四、注意事项1. 在连接和操作过程中，避免造成电桥或被测元件的损坏；2. 避免测试环境中的干扰，如电磁干扰、静电干扰等；3. 注意测试参数的选择，确保测试结果的准确性；4. 定期进行校准和维护，确保测试仪器的正常工作；5. 根据实际需要，可进行多次测试并取平均值，提高测试结果的精确度。
五、总结本指导书详细介绍了LCR作业的步骤和注意事项，帮助操作人员正确使用LCR电桥进行测试，并准确解读测试结果。
LCR数字电桥作业指导书
文件编号发行版次页 码深圳**电子有限公司TQM-WI-005编 制程 永 明LCR数字电桥操作指导1/2生效日期2015/6/30（生产作业指导书）A/00审 批 适用于TH2810D 型LCR 数字电桥的操作、维修和管理。
3、操作步骤： 3.1、开机前检查：3.1.1、检查电源是否正常、夹具和电缆的选择是否正确。
1、目的：为了正确指导数字电桥LCR 的操作要领及注意事项。
2、范围：接。
3.2.3、根据被测元件的要求设置相应测试条件3.2.3.1、按频率键，根据元器件规格可选择100Hz 、120Hz 、1KHz 、10KHz 四个范围测试频率。
3.2.3.2、按参数键可选择L 、C 、R 和│Z │（复阻抗）。
3.2、操作步骤：3.2.1、插上电源插头，将面板电源开关按至“ON ”，显示窗口应有不断翻动的数字显示，否则重新启动电 源。
预热15分钟，待机内达到热平衡后，方可进行测试。
3.2.2、根据被测元件选用合适的测试夹具或测试电缆。
选用测试电缆时应保证HD 、HS 、LD 、LS 在末端短 3.2.3.3、按电平键，可选择0.3V 或1V 测试电平。
3.2.3.4、按等效键，可选择串联或者并联两种等效方式输出测试结果，对于低值阻抗元件（高值电容、低值 电感）使用串联等效电路，对于高值阻抗元件（低值电容、高值电感）使用并联等效电路。
3.2.4、电路清零设置含义如：L（单位uH、mH、H）----对应副参数Q（品质因数） C（单位pF、nF、uF）----对应副参数D（损耗因数）R/│Z│（单位Ω、K Ω、M Ω）----对应副参数Q（品质因数） 当锁定键处于ON时可使量程锁定。
3.2.4.1、按电清零键一次，仪器显示“CLEAR ”和“SH ”，按启动键执行清“0”时需将测试端短路。
3.2.4.2、按电清零键两次，仪器显示“CLEAR ”和“OP ”，按启动键执行清“0”时需将测试端开路。
LCR数字电桥操作指导书(CH-6115)
珠海君柏电子有限公司LCR （CH-6115）数字电桥操作规范一、目的1、规范LCR 数字电桥测试仪的操作，指导测试作业。
二、适用范围1、适用于测试瓷片、贴片、插件电容、电阻、电感。
三、仪器基本键位说明：四、仪器使用前准备工作：1：确认输入电源电压并可靠接通仪器，确认仪器电源开关置于OFF 位置； 2：开机预热至少1分种，确认LCR 电桥是否能正常可靠工作； 3：连接合适的测试夹具或测试电缆；4：开机稳定后，对仪器执行开路和短路清零，如下图所示：4.0开路清零设置：4.1如上图（1）所示，按清零（ZERO ）键，箭头指向OPEN ，测试夹要求断开，再按确选择：OPEN清零键确认键认键，仪器开始进行开路清零。
4.2短路清零设置4.3如上图（2）所示，按清零（ZERO ）键，按“上下方向键”使箭头选定SHORT ，测试夹要求短路连接，再按确认键，仪器开始进行短路清零。
5、测量被测物件（电阻、电容、电感）设置仪器相对应参数，请参考（插件与贴片产品进料检验规范）设置；五、使用仪器测试6、将被测件连接于测试端上，开始测量：6.1.0电容测量操作步骤：6.1.1通过相关的检验文件，确定所需的测量频率、电压和串并联状态,待机状态下按“下方向键”进行电容选取，先按“下方向键”屏幕上会显示（L/Q 、C/D 、R/Q ），选取C/D ；再按“左右方向键”依次进行频率、电压、串并联选定；选择被测物体所需频率（仪器所提供的频率分别为：100HZ 、120HZ 、1KHZ 、10KHZ 、40KHZ 、100KHZ ）；后按“左右方向键”进行电压（仪器所提供的电压分别为：0.10V 、0.25V 、0.30V 、1.00V ）设置，再按“左右方向键”进行串联并联选定，选择所需串并联状态（SERIES ：表示串联；PARALLEL ：表示并联，选中后箭头会指上对应选项）；用测试夹对被测元件进行测量，屏幕即可显示相应的测量结果；如图（3）所示：测试夹短路连接选择：SHORT确认键清零键设置参数如下：6.2.0电阻测量操作步骤：6.2.1通过相关的检验文件，确定所需的测量频率、电压和串并联状态,按“下方向键”进行电阻（屏幕上会显示L/Q、C/D、R/Q）选定，选取R/Q；按左右方向键依次进行频率、电压、串并联选定。
LCR数字电桥测试仪操作指导书
文件制修订记录1.0目的/Aim:1.1为LCR数字电桥测试仪操作提供作业指导书，确保LCR数字电桥测试仪对元件电感量、电容量、电阻值、复阻抗模、品质因数和耗角切值的测量精度。
2.0参考文件/Reference Instruction:2.1 LCR数字电桥使用说明书3.0设备/材料/ Equipment/Material:3.1TH2811B数字电桥测试仪(需权威计量部门定期校验并在一定的期限范围内使用)。
4.0准备/要求/Prepare/Requirement:4.1打开电源开关，A、B显示窗口应有不断翻动的数字显示，否则重新启动电源。
开机预热10分钟后, 进行测试。
4.2 将测试夹具连接在面板的HD、HS、LS、LD的四个测试端子上,且将HD与HS、LD与LS短接.对具有屏蔽外壳的被测件,应把屏蔽与仪器接地端相连。
4.3 测试信号频率：根据被测元件的要求，按频率键选择100Hz、1KHz、10KHz 三个频率。
4.4显示方试：按显示键选择直读和△%..直读时仪器以五位数值显示主参数,按参数键选择L、C、R、│Z│A显示窗直接显示数值. 在△%状态进行测量时，拨盘数据为主标称值。
4.5量程保持：将需批量测试的一元件插入测试夹具，待数据稳定后按保持键,保持指示灯ON亮,仪器量程锁定于当前量程。
4.6等效方试：按等效键选择串联或并联,一般对低阻抗元件(低值电容和高值电感)使用并联等效电路.对高值阻抗元件（低值电容和高值电感）使用串联等效电路。
4.7清零功能：按清零键,仪器A显示窗显示”CLEAR”,B显示窗显示”SH”按启动键,仪器进行短路清零,A窗口显示”CLEAR,”B窗口显示”OP”再按启动键.仪器用行开路清零,仪器退出清零状态。
5.0安全/维护/Safety/Maintenance:5.1 应使用仪器随机附带的专用测试电缆或测试夹具,以保证测量的准确性。
5.2 仪器测试夹具或测试电缆应保持清洁,夹具弹簧片调至适当的松紧程度。
LCR数字电桥操作指导书
有限公司
文 件 编 号
EM-006 A0 第 1/3 页
LCR 数字电桥操作规范
版 页
次 数
修 订 履 历
版 次
A0
日 期
修 改 摘 要 (Excerpts)
初版建立
备 注
核
订
梁剑光
2017 年 1 月 27 日
公布实施日期：2017 年 1 月 28 日
年 月 日
2017 年 1 月 26 日
有限公司
主 题
LCR 数字电桥操作规范
主办单位
品质部
第
3
/
3
页
3.2.2．按“LCR”键选择 L，C 和 R。 3.2.3 副参数(品质因数 Q 和损耗角 D)则随着选择“LCR”自动转换：C－D，L－Q，R－Q。 3.3 实施测量： 用测试夹夹住被测零件（注意:有极性的不能把极性接反） ，进行测试。 4.0 注意事项： 4.1 选对测试条件，不然测试参数相差悬殊。 4.2 本仪器必须在恒温 20~26℃条件下测试，否则测试结果相差太大。
有限公司
主 题
LCR 数字电桥操作规范
主办单位
品质部
第
2
/
3
页
1.目的： 制订本指导书，使数字 LCR 电桥操作有依可据； 2.范围：本数字 LCR 电桥； 3.使用介绍： 3.1 开机预热 插上电源插头，打开电源开关，预热 10 分钟,待机内达到热平衡后，进行正常测试。 3.2 清“0”校准： 按“清零”键，将测试表笔相互短接，仪器显示器 A 区显示“CLEAR” ，显示器 B 区显示“SH”(short)。 将测试夹短接(夹在一起)，按“清零”键，仪器短路清“0” ，然后 A 显示“CLEAR” ，B 显示“OP” （open） 。 将仪器测试夹开路，按“清零”键，仪器开路清“0”后退出清“0”状态。 注：若测试夹短路或开路不可靠，按了清零键后，仪器不进行清“0”操作直接退回测试状态。 3.2 测量条件选择 根据被测零件选择相应的频率、方式和零件类型（L、C、R） 3.2.1 频率：按“频率”键，依规格书要求选择频率（100HZ、1KHZ、10KHZ） ，无要求时，按下表选 取（因本仪器不提供 120HZ 的频率，当测量条件为 120HZ 时，近似选 100HZ） 。
LCR数字电桥操作指导书
1. 目的:
为了使实验仪器操作方法规范，确保实验结果正确，延长仪器使用寿命，特制定本作业指导书.
2. 范围：
本作业指导书适用该仪器的使用操作
3. 职责：
工艺组: 负责仪器定期校验
实验室：负责仪器设备保养，作业指导书编写. 使用者：按照作业指导书使用仪器
4. 作业内容：
4.1. 仪器参数
4.1.1. 可测量参数:电感量 L 、电容量 C 、电阻 R 、品质因素 Q 、损耗角正切值 D. 4.1.2. 测量速度:快速8次/秒,慢速4次/秒, 低速2次/秒. 4.1.3. 测试信号电平 Vrms （有效值）：0.1V/0.3V/1.0V±
4.2. 功能键说明
1.电源开关:按下，电源接通；弹出，电源断开
2.主参数指示: 指示当前测量主参数（L 、C 、R ） ，设定仪器测量等效电路，一般选择串联等效电路
3.参数显示:显示 L 、C 、R
4.主参数单位:指示当前测量主参数单位（如 pF 、nF 、μF 、H 、mH 等）.
5.副参数显示:显示损耗 D 或品质因素 Q
6.副参数指示:指示当前测量副参数（D 、Q ）
7.速度键: 快速8次/秒,慢速4次/秒, 低速2次/秒.
8.接地端:用于被测元件之屏蔽地.
9.频率键 : 设定加于被测元件上的测试信号频率是 50Hz 、60Hz 、100Hz 、120Hz 、1kHz 、10kHz 、20kHz 、40kHz 、50kHz 、100kHz 。
10.电平键:每按一下，选择一种测试电平，分别在（0.1、0.3、1.0）V 三种电平中循环.
1
2
3
4
5 6
7
9
8
10
11
13
12。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.目的:
为了使实验仪器操作方法规范，确保实验结果正确，延长仪器使用寿命，特制定本作业指导书.
2.范围：
本作业指导书适用该仪器（JC2812）的使用操作
3.职责
工艺组: 负责仪器定期校验
实验室：负责仪器设备保养，作业指导书编写.
使用者：按照作业指导书使用仪器
4. 作业内容：
4.1仪器面板
1 2 3 4 5 6 7 8 9
1312 11 10
4.2功能键说明
1.主参数指示: 指示当前测量主参数（L、C、R）
2.参数显示:显示 L、C、R
3.主参数单位:指示当前测量主参数单位（如 pF、nF、μF 等）.
4.副参数显示:显示损耗 D 或品质因素 Q
5.副参数指示:指示当前测量副参数（D、Q）
6.频率键 : 设定加于被测元件上的测试信号频率是 100Hz，1kHz 或 10kHz.
7.锁定键:灯亮仪器处于锁定状态，仪器测试速度最高.
8.等效键:设定仪器测量等效电路，一般选择串联等效电路.
9.参数键:每按一下，选择一种主参数，分别在 L，C，R 三种参数中循环.
10.清零键: 测电容时，测试夹具或测试电缆开路，按一下“清零”键，“开”灯亮，每
次测试自动扣去底数；测电感、电阻时，测试夹具或测试电缆短路后，按“清
零”键.
11.接地端:用于被测元件之屏蔽地.
12. 测试信号端
HD：电压激励高端；LD：电压激励低端；
HS：电压取样高端；LS：电压取样低端.
13. 电源开关:按下，电源接通；弹出，电源断开、
4.4使用前准备工作
4.4.1插上电源插头，将面板开关按至ON.开机后，仪器功能指示于上次设定状态,预
热10分钟，待机内达到平衡后，进行正常测试.
4.4.2测试参数选择, 使用“参数”键选择L、C、R，单位如下：
L：uH、mH、H（连带测试器件Q值）
C：pF、nF、uF（连带测试器件D值）
R：Ω、kΩ、MΩ（连带测器件间Q值）
4.4.3使用者应根据被测件的测试标准或使用要求按频率键，选择相应的测量频率.可选择1kHz、100Hz、120Hz三个频率.
4.4.4选择设置好测试参数、测试频率后，用测试电缆夹头夹住被测器件引脚、焊盘.
待显示屏参数值稳定后，读取并记录.
4.5操作步骤
4.5.1将被测件连接于测试端上，开始测量：
4.5.2电容测量操作步骤：
4.5.3通过相关的检验文件，确定所需的测量频率、串并联状态,待机状态下按“9键”进行电容选取，先按“9键”屏幕上会显示（L/Q、C/D、R/Q），选取C/D；再按“6键和8键”依次进行频率、串并联选定；选择被测物体所需频率（仪器所提供的频率分别为：1KHZ、100HZ、120HZ）；再按“6键”进行串联并联选定，选择所需串并联状态（SERIES：表示串联；PARALLEL：表示并联，选中后绿灯亮起对应选项）；用测试夹对被测元件进行测量，屏幕即可显示相应的测量结果；
设置参数如下：
4.5.4电阻测量操作步骤：
4.5.5通过相关的检验文件，确定所需的测量频率、串并联状态,按“9键”进行电阻（屏幕上会显示L/Q、C/D、R/Q）选定，选取R/Q；按6键和8键依次进行频率、串并联选定。
设置参数如下：
4.5.6电感测量操作步骤：
4.5.7通过相关的检验文件，确定所需的测量频率、串并联状态,按“9键”进行电感（屏
幕上会显示L/Q、C/D、R/Q）选定，选取L/Q；按6键和8键依次进行频率、串并联选定。
设置参数如下：
7
五、测试工作结束
8、仪器面板上电源开关置于OFF位，关掉电源总开关。
9、拆除被测物件，拔掉仪器电源线，保持测试台与仪器整洁。
注意事项！！！
1、请勿向测试端施加电压或电流，以免损坏测试仪器。
2、测量带电器件（如电容器）前，请先放电后再测试。
3、请勿频繁开关仪器，以免造成仪器损坏。
4、请勿将物品堆放在仪器上或周围，保证仪器通风散热良好。
制定：向帮芬审核：批准：。
