温度变送器
温度变送器(进口组装)温度变送器直接安装于热电偶和热电阻接线盒内（与不同结构形式的热电偶和热电阻构成热电偶一体化温度变送器或热电阻一体化温度变送器），将热电偶和热电阻（三线制）信号转化为二线制4-20mA输出。
温度变送器常用于热电偶或热电阻信号需要远距离传送、现场有较强干扰源存在或信号需要接入DCS系统时使用。
本温度模块是一种低价位、非隔离的高精度温度变送器，它采用独特的双层电路板结构，下层是信号调理电路，上层电路可定义传感器类型和测量范围。
产品特性1、性化输出两线制4-20mA标准电流信号，模块化结构2、云润企业直接引进英国进口电路、制造工艺和结构，保持本产品与原装进口温度变送器具有同等性能指标和外观。
3、热电偶温度变送器带冷端自动补偿。
变送器有电源极性反接保护电路，当输出接线接反时对线路起保护作用（此时回路电流为零）；传感器的不正确接线无论是高限或低限都将导致变送器输出饱和；产品具有RFI/EMI保护，有利于提高了测量的稳定性。
4、产品全部采用优质进口电子元件，性能可靠；云润仪表制造有限公司变送器价格为原装进口温度变送器八分之一5、本产品量程用户不能自由修改，由我公司出厂时确认生产。
6、温度变送器电磁兼容性符合欧洲电工委员会（EC)的BS EN 50081-1和BS EN 50082-1标准。
7、变送器的接线通过壳体顶部的螺丝端子完成。
为符合CE认证，信号输入接线长度不能超过3米，输出接线必须是屏蔽电缆，屏蔽线只能在一端接地。
热电阻温度变送器的三条输入接线必须等径等长度，以保证每条引线的电阻相同。
8、变送器的中心孔用于传感器信号接线，传感器的信号线通过螺丝直接拧在变送器的输入端子上。
设计的螺丝端子接受内部或外部接线方式。
说明：智能温度变送器才能自由设定变送器输入信号及量程技术指标1、输入信号：铂电阻变送器—Pt100分度号铂电阻信号输入热电偶变送器—K型热电偶、E型热电偶、S型热电偶、B型等热电偶信号输入2、供电电压：10-30VDC3、负载电阻：0-500Ω4、输出信号：二线制4-20mA，最大30mA5、温度变送器精度：热电偶温度变送器精度：0.5%FS铂电阻温度变送器精度：0.2%FS7、温度稳定性：零点漂移标准0.05%FS/℃量程漂移标准0.002%FS/℃6、回路保护：带反向连接保护（防止电源正负极）8、温度变送器功耗：≤0.5W9、工作环境温度：工作温度：0-70℃储存温度：-40-70℃10、工作环境湿度：＜95%RH（非冷凝）11、温度变送器重量：约35克12、外形及安装尺寸：热电偶温度变送器Ф45mm，H27mm，安装孔距36mm，安装孔Ф5.5m，接线柱内孔Ф2.5mm铂电阻温度变送器Ф42mm，H23mm，安装孔距33mm，安装孔Ф5.5m热电偶温度变送器接线图热电阻温度变送器接线图热电偶温度变送器选型表SWP—TC—□—□ / □| | |—————————————量程上限(20mA输出时对应的温度值)| |———————————————量程下限(4mA输出时对应的温度值)|——————————————————01 B分度号输入(量程在400-1800℃范围可选）|——————————————————02 S分度号输入(量程在0-1600℃范围可选）|——————————————————03 K分度号输入(量程在0-1300℃范围可选）|——————————————————04 E分度号输入(量程在0-1000℃范围可选）|——————————————————05 T分度号输入(量程在-199.9～320℃范围可选）|——————————————————06 J分度号输入(量程在0-1200℃范围可选）铂电阻温度变送器选型表SWP—TR—08 /□—□| | |—————————————量程上限（20mA输出时对应的温度值）| |————————————————量程下限（4mA输出时对应的温度值）||——————————————————08 Pt100输入（量程在-200～650℃范围可选）选型举例例1：SWP-TC-03-0/1300K型热电偶温度变送器，量程0-1300℃例2：SWP-TC-02-0/1600S型热电偶温度变送器，量程0-1600℃例4：SWP-TR-08-0/400铂电阻温度变送器，量程0-400℃例5：SWP-TR-10- -50/150铜电阻温度变送器，量程-50～150℃热电偶温度变送器实物彩图铂电阻温度变送器实物彩图Pt100铂电阻温度变送器如何修改量程Pt100温度变送器通常提供六种标准的量程范围供选择。
霍尼韦尔温度变送器
温度变送器 STT170温度变送器
STT171, STT173 and STT17H
订购以上型号时，可以在工厂预组态，或用STT17C组态工具及MCT组态 工具组态。
组态参数：
• Tag number 位号 • Sensor type 传感器类型 • URV, LRV 量程上、下限 • Response time 响应时间 • Output Limits 输出极限 • Sensor error action 传感器失效动作
Model D
STT25H
Protocol : DE, 4-20mA
HART 5, 4-20mA
Configuration Tools: SFC,
Toolkit
TPS Inputs: Pt100 Accuracy
MC Toolkit Emerson 275/375 TPS
0.025%
T/C Type J Accuracy CJ Accuracy
一旦某一路的温度发生变化， 使2路温度产生温差并达到了预先组态好的温差值， 变送器就会发出报警信号。
温度变送器 STT250智能温度变送器
壁式安装
2寸短管安装
导轨安装
温度变送器 STT250智能温度变送器 SIL 2/3 认证
温度变送器 STT250智能温度变送器 SIL 2/3 认证
温度变送器 STT250智能温度变送器
温度变送器 STT350智能温度变送器
Model
STT35F
Protocol : Configuration Tools: SFC,
Fieldbus NI Configurator
375 Pt100 Accuracy
Muracy CJ Accuracy
温度变送器的调试及故障判断 PPT
二、温度变送器 热电阻不平衡电桥原理图
二、温度变送器
热电阻保护套管
二、温度变送器
一体化智能温度变送器：
1、温度变送器的原理是通过电桥的方式，金属导体随温度电阻值变化， 破坏了电桥的平衡，就会出现一个电压值，此电压值在输入级被放大， 与输入量成正比，在经过模/数转化器转化成数字信号，这些信号经过 电气隔离送到微处理器，在此按传感器特性及其他参量（阻尼、环境 温度等）加以转换，这样处理过的信号在数/模转换器中转换成与负载 无关的4—20直流电流信号输出。简单地说:温度变化--热电阻--电阻变 化--温度变送器--4~20mA信号
热电阻温度计
热电阻＝电阻体（最主要部分）＋绝缘套管＋接线盒
二、温度变送器
热电阻的材料要求：
电阻温度系数要大；电阻率尽可能大，热容量要小， 在测量范围内，应具有稳定的物理和化学性能；电 阻与温度的关系最好接近于线性；应有良好的可加 工性，且价格便宜。
二、温度变送器
热电阻结构
二、温度变送器 热电阻传感器
温度变送器的调试及故障判断度变送器简介 温度变送器如何调试及检查 温度变送器故障判断及分析
精度
一、仪表基础知识
• 精确度国家统一规定划分的等级有0.005、 0.02、0.05、0.1、0.2、0.5、1.0、1.5、2.5、 4等。
标准电压信号有1V~5V DC、0V~5V DC。其它直流电压 信号需在订货时注明，但一般不超过100V，大于100V的信号 应在仪表外使用变送器进行处理。电源电压：17—42VDC 3、热电偶信号或辐射感温计信号 4、热电阻信号或电阻信号
二、温度变送器
温度测量仪表的分类
温度是表征物体冷热程度的物理量。温度测量仪表按测温方式 可分为接触式和非接触式两大类。通常来说接触式测温仪表测温仪 表比较简单、可靠，测量精度较高；但因测温元件与被测介质需要 进行充分的热交金刚，帮需要一定的时间才能达到热平衡，所以存 在测温的延迟现象，同时受耐高温材料的限制，不能应用于很高的 温度测量。非接触式仪表测温是通过热辐射原理来测量温度的，测 温元件不需与被测介质接触，测温范围广，不受测温上限的限制， 也不会破坏被测物体的温度场，反应速度一般也比较快；但受到物 体的发射率、测量距离、烟尘和水气等外界因素的影响，其测量误 差较大。
STT3000-STT25H系列智能温度变送器现场数显表量程调整方法技术交流
此数显表的下方有一黑色摇杆，用它来进行设置；
通过此摇杆 左右动作来 进行设置
© 2008, China Petroleum Longhui Automation Engineering Co., Ltd. All rights reserved.
2
中油龙慧自动化工程有限公司
China Petroleum Longhui Automation Engineering Co., Ltd.
设置 十位
它表示所设置 的量程乘以 1000,现在的下 量程是 30*1000 向左拨动可取 消。
© 2008, China Petroleum Longhui Automation Engineering Co., Ltd. All rights reserved.
5
中油龙慧自动化工程有限公司
China Petroleum Longhui Automation Engineering Co., Ltd.
9
中油龙慧自动化工程有限公司
China Petroleum Longhui Automation Engineering Co., Ltd.
选定单位后，向左拨动摇杆，进行确认，这样量程就会设置完成，注意：此表不会自 动返回到显示页面，需要对数显表进行断电然后再上电，才能返回到正常界面；
© 2008, China Petroleum Longhui Automation Engineering Co., Ltd. All rights reserved.
China Petroleum Longhui Automation Engineering Co., Ltd.
中油龙慧自动化工程有限公司 中油龙慧自动化工程有限公司
第2章变送器和转换器
第2章
• • • • 变送器的构成 差压变送器 温度变送器 电气转换器
变送器和转换器
2.1变送器的构成
一、构成原理 变送器是基于负反馈原理工作的，其构成如图。包括测量部分、放大器和反馈 部分。
y 调零、零点迁 移 z0 x 测量部分C + zf ymin 反馈部分F 0 xmin 原理图 输入输出特性图 xmax x zi e 放大器K y
y
上式表明，在KF 1
1 Cx z 0 F
的条件下，变送器输出与输入之间的关系取决于测量部分和反馈部分的特性， 而与放大器的特性几乎无关。如果转换系数C和反馈系数F是常数，则变送器 的输出与输入将保持良好的线性关系。
变送器的基本特性和构成原理
传感器的作用是基于各种自然规律和基础效应的前提下，把被测变量转化为一个与之 成对应关系的便于传送的输出信号，如电压、电流、电阻、频率、位移、力等等。 但由于传感器的输出信号种类很多，而且信号往往十分微弱并伴有非线性，因此，除 了部分单纯以显示为目的的检测系统之外，多数情况下都要利用变送器来把传感器的 输出转换成遵循统一标准的模拟量或者数字量输出信号，送到显示装置以指针、数字、 曲线等形式把被测量显示出来，或者同时送到控制器对其实现控制。
4 ΔPmin ΔPmax ΔP
1.变送器的输出电流I0和输入信号ΔP之间呈线性关系
2.调整调零弹簧可以使变送器输出电流I0在输入信号范围下限时 为4mA 。 3.改变tgθ或Kf可以调整变送器的量程
4.零点和量程要反复调整
2、2、2电容式差压变送器 （一）概述 采用差动电容作为检测元件，整个变送器无机械传动、调整装置，并且测 量部分采用全封闭焊接的固体化结构。仪表结构简单、性能稳定、可靠，具有 较高的精度。 变送器包括测量部件和转换放大电路两部分。
• • • • 变送器的构成 差压变送器 温度变送器 电气转换器
变送器和转换器
2.1变送器的构成
一、构成原理 变送器是基于负反馈原理工作的，其构成如图。包括测量部分、放大器和反馈 部分。
y 调零、零点迁 移 z0 x 测量部分C + zf ymin 反馈部分F 0 xmin 原理图 输入输出特性图 xmax x zi e 放大器K y
y
上式表明，在KF 1
1 Cx z 0 F
的条件下，变送器输出与输入之间的关系取决于测量部分和反馈部分的特性， 而与放大器的特性几乎无关。如果转换系数C和反馈系数F是常数，则变送器 的输出与输入将保持良好的线性关系。
变送器的基本特性和构成原理
传感器的作用是基于各种自然规律和基础效应的前提下，把被测变量转化为一个与之 成对应关系的便于传送的输出信号，如电压、电流、电阻、频率、位移、力等等。 但由于传感器的输出信号种类很多，而且信号往往十分微弱并伴有非线性，因此，除 了部分单纯以显示为目的的检测系统之外，多数情况下都要利用变送器来把传感器的 输出转换成遵循统一标准的模拟量或者数字量输出信号，送到显示装置以指针、数字、 曲线等形式把被测量显示出来，或者同时送到控制器对其实现控制。
4 ΔPmin ΔPmax ΔP
1.变送器的输出电流I0和输入信号ΔP之间呈线性关系
2.调整调零弹簧可以使变送器输出电流I0在输入信号范围下限时 为4mA 。 3.改变tgθ或Kf可以调整变送器的量程
4.零点和量程要反复调整
2、2、2电容式差压变送器 （一）概述 采用差动电容作为检测元件，整个变送器无机械传动、调整装置，并且测 量部分采用全封闭焊接的固体化结构。仪表结构简单、性能稳定、可靠，具有 较高的精度。 变送器包括测量部件和转换放大电路两部分。

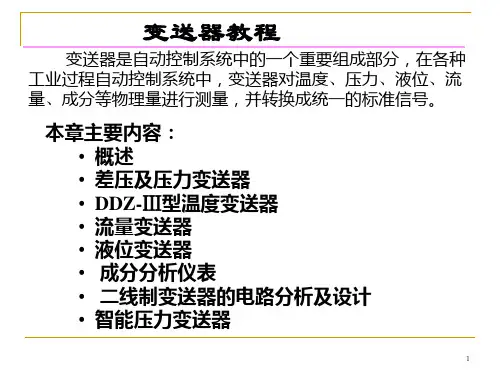

变送器教程
差成正比。 外壳材料有：尼龙、陶瓷、不锈钢等。 封装结构有：双列直插式DIP、表面贴装式、印刷 电路板等。
22
23
2.3 DDZ－Ⅲ型温度变送器
温度也是流程工业生产过程中最基本的物理参数之一。 控制过程中的化学、物理变化均和温度有关，最常见的检测 技术是采用温度传感器（热电偶，热电阻）进行测量，不同 的温度范围选用不同的温度传感器。温度变送器将温度、温 差以及与温度有关的工艺参数和直流毫伏信号变换成DC 4～ 20mA 或DC 1～5V的统一标准信号。
3. 变送器的发展： 首先是传感器和变送器分离。传感器是借助敏感元 件按一定的规律（物理、化学等）将非电物理量形式的 信号转换成电信号。变送器是将传感器输出的电信号 （微弱的电流、电压等）转换成标准信号。 现在是传感器和变送器功能合一。变送器为输出标 准信号的传感器，由于微机械加工技术和微电子技术的 发展，敏感元件和信号调理电路一体化，构成集成变送 器或智能变送器。
的过程控制系统，因此，它在过程控制系统中应用极为广 泛。单元组合仪表有气动单元组合仪表和电动单元组合仪 表两大系列。 表2-1是DDZ-Ⅱ型和DDZ-Ⅲ型仪表的性能比较。
4
表2-1 DDZ-Ⅱ型与DDZ-Ⅲ型仪表的性能比较
系列 信号、传输方式、 供电 信号 传输方式 现场变送器连接方式 供电 DDZ-Ⅱ DC 0～10mA 串联制(电流传送电流接收) 四线制 AC 220V单独供电 DDZ-Ⅲ DC 4～20mA、DC 1～5V 并联制(电流传送电压接收) 三线制 DC 24V集中供电并有断电备 用电源 安全火花型 有 集成组件 矢量机构 有线性化电路 全刻度指示和偏差指示 硬手动和软手动 软手动－自动切换可直接切 换 有保持电路 功能多样 灵活多样
31
22
23
2.3 DDZ－Ⅲ型温度变送器
温度也是流程工业生产过程中最基本的物理参数之一。 控制过程中的化学、物理变化均和温度有关，最常见的检测 技术是采用温度传感器（热电偶，热电阻）进行测量，不同 的温度范围选用不同的温度传感器。温度变送器将温度、温 差以及与温度有关的工艺参数和直流毫伏信号变换成DC 4～ 20mA 或DC 1～5V的统一标准信号。
3. 变送器的发展： 首先是传感器和变送器分离。传感器是借助敏感元 件按一定的规律（物理、化学等）将非电物理量形式的 信号转换成电信号。变送器是将传感器输出的电信号 （微弱的电流、电压等）转换成标准信号。 现在是传感器和变送器功能合一。变送器为输出标 准信号的传感器，由于微机械加工技术和微电子技术的 发展，敏感元件和信号调理电路一体化，构成集成变送 器或智能变送器。
的过程控制系统，因此，它在过程控制系统中应用极为广 泛。单元组合仪表有气动单元组合仪表和电动单元组合仪 表两大系列。 表2-1是DDZ-Ⅱ型和DDZ-Ⅲ型仪表的性能比较。
4
表2-1 DDZ-Ⅱ型与DDZ-Ⅲ型仪表的性能比较
系列 信号、传输方式、 供电 信号 传输方式 现场变送器连接方式 供电 DDZ-Ⅱ DC 0～10mA 串联制(电流传送电流接收) 四线制 AC 220V单独供电 DDZ-Ⅲ DC 4～20mA、DC 1～5V 并联制(电流传送电压接收) 三线制 DC 24V集中供电并有断电备 用电源 安全火花型 有 集成组件 矢量机构 有线性化电路 全刻度指示和偏差指示 硬手动和软手动 软手动－自动切换可直接切 换 有保持电路 功能多样 灵活多样
31
温度变送器
种类:热电偶温度变送器、热电阻温度变送器 和直流毫伏温度变送器。
DDZ-Ⅲ型温度变送器的基本误差为0.5%, 输出信号:4-20mA及1-5VDC。
2.4.1 DDZ-Ⅲ型温度变送器 1) 热电偶温度变送器的工作原理 组成:量程单元和放大单元。如下图。 放大单元是通用的,量程单元随品种.测量范围不同而异。
2.4.3 智能温度变送器
HART协议:Highway Addressable Remote Transducer (可寻址远程传感器数据公路),是由Rosemount (罗斯蒙特) 公司提出的用于现场智能仪表和控制室设备间通讯的一 个过渡性协议。
是Rosemount公司于1986年提出的一项标准。 实现4~20mA模拟信号与数字通讯兼容的标准,是现场 总线的过渡性标准。
调整(零点和满度值)和任意组态(类型、规格以及量程);
(3) 具有各种补偿功能:对热电偶.热电阻的非线性补偿,热 电偶冷端温度补偿,热电阻的引线补偿;
(4) 具有控制功能:实现现场就地控制；
(5) 具有通信功能:可与各种智能化的现场控制设备及上 层管理控制计算机实现双向信息交换；
(6) 具有自诊断功能:对零点和满度值自校正,对输入和输出 回路断线报警,超限报警,变送器内部各芯片进行监测,工作 异常时报警等。
组成:前置运算放大器、功率放大器、输出回路及 DC/AC/DC变换器。
热电偶产生较小的热电势(几十或十几毫伏) → 大电压(前置运算放大器)→ 电流(功率放大器将电压转换电流)4~20mA。
2.4.2一体化温度变送器 将变送器模块安装在测温元件接线盒或专业接线盒内的 一种温度变送器。变送器模块与测温元件形成一个整体, 其结构如图。
Io∝t。 特点:体积小、重量轻、现场安装方便、抗干扰能力强、
DDZ-Ⅲ型温度变送器的基本误差为0.5%, 输出信号:4-20mA及1-5VDC。
2.4.1 DDZ-Ⅲ型温度变送器 1) 热电偶温度变送器的工作原理 组成:量程单元和放大单元。如下图。 放大单元是通用的,量程单元随品种.测量范围不同而异。
2.4.3 智能温度变送器
HART协议:Highway Addressable Remote Transducer (可寻址远程传感器数据公路),是由Rosemount (罗斯蒙特) 公司提出的用于现场智能仪表和控制室设备间通讯的一 个过渡性协议。
是Rosemount公司于1986年提出的一项标准。 实现4~20mA模拟信号与数字通讯兼容的标准,是现场 总线的过渡性标准。
调整(零点和满度值)和任意组态(类型、规格以及量程);
(3) 具有各种补偿功能:对热电偶.热电阻的非线性补偿,热 电偶冷端温度补偿,热电阻的引线补偿;
(4) 具有控制功能:实现现场就地控制；
(5) 具有通信功能:可与各种智能化的现场控制设备及上 层管理控制计算机实现双向信息交换；
(6) 具有自诊断功能:对零点和满度值自校正,对输入和输出 回路断线报警,超限报警,变送器内部各芯片进行监测,工作 异常时报警等。
组成:前置运算放大器、功率放大器、输出回路及 DC/AC/DC变换器。
热电偶产生较小的热电势(几十或十几毫伏) → 大电压(前置运算放大器)→ 电流(功率放大器将电压转换电流)4~20mA。
2.4.2一体化温度变送器 将变送器模块安装在测温元件接线盒或专业接线盒内的 一种温度变送器。变送器模块与测温元件形成一个整体, 其结构如图。
Io∝t。 特点:体积小、重量轻、现场安装方便、抗干扰能力强、
智能温度变送器优秀文档
由硬件部分和软件部分两部分构成。 图1 TT302温度变送器基本构成框图
谢谢大家！
专业
专注
专心
《化工仪表与自动化Байду номын сангаас制》
——智能温度变送器
工作单位：山东轻工职业学院
主讲：石飞
目录
1
结构
2
特点
一、结构
由硬件部分和软件部分两部分构成。
信号输入 输入板
主电路板
信号输出
液晶显示器
图1 TT302温度变送器基本构成框图
二、特点
具有量程范围宽、精度高； 目录 《化工仪表与自动化控制》 图1 TT302温度变送器基本构成框图
➢ 图目1 T录T302温度变送器基本构成框图
目具有量录程范围宽、精度高可；以与各种热电偶或热电阻配合使用测量温度；
《化工仪表与自动化控制》
目《工图化作1 T工 单录T3仪位02表：温与山度自东变动轻送➢化工器控职基具制业本》学有构院成量框图程范围宽、精度高；
工《作化单 工位仪：表山与东自轻动工化职控业制学》院
《化工仪表与自动➢化控环制》境温度和振动影响小、抗干扰能力强；
《由化硬工 件仪部表分与和自软动件化部控分制两》部分构成。
➢ 质量轻； 具有量程范围宽、精度高；
具可有以量 与程各范种围热宽电、偶精或度热高电；阻配合使用测量温度； 目工作单录位：山东轻工职业学院
由硬件部分和软件➢部分安两部装分构维成护。 方便。
谢谢大家！
专业
专注
专心
《化工仪表与自动化Байду номын сангаас制》
——智能温度变送器
工作单位：山东轻工职业学院
主讲：石飞
目录
1
结构
2
特点
一、结构
由硬件部分和软件部分两部分构成。
信号输入 输入板
主电路板
信号输出
液晶显示器
图1 TT302温度变送器基本构成框图
二、特点
具有量程范围宽、精度高； 目录 《化工仪表与自动化控制》 图1 TT302温度变送器基本构成框图
➢ 图目1 T录T302温度变送器基本构成框图
目具有量录程范围宽、精度高可；以与各种热电偶或热电阻配合使用测量温度；
《化工仪表与自动化控制》
目《工图化作1 T工 单录T3仪位02表：温与山度自东变动轻送➢化工器控职基具制业本》学有构院成量框图程范围宽、精度高；
工《作化单 工位仪：表山与东自轻动工化职控业制学》院
《化工仪表与自动➢化控环制》境温度和振动影响小、抗干扰能力强；
《由化硬工 件仪部表分与和自软动件化部控分制两》部分构成。
➢ 质量轻； 具有量程范围宽、精度高；
具可有以量 与程各范种围热宽电、偶精或度热高电；阻配合使用测量温度； 目工作单录位：山东轻工职业学院
由硬件部分和软件➢部分安两部装分构维成护。 方便。
仪表专业培训(温度) ppt课件
2. 定期检查校验各项技术指标是否符合要求，校验周期一 般为1年或一个装置检修周期。
3 变送器在运行中应保持清洁、零部件完整。
PPT课件
23
1.3 故障检查
一体化温度变送器应清洁、干燥、完整，接 线柱和调整螺丝无锈蚀，连接导线的绝缘良 好。
1.3.1 首先检查接线端子是否有松动或生锈， 测温元件是否断线。
的，如一些轴流风机入口，参与机组防喘振控制的 。
PPT课件
10
3、其它形式
反应器热偶－－一般指高压的、有竖装、横 装、刚性、柔性、多点、单点等形式。
加热炉炉管－－刀刃式，焊接在炉管表面的 。
耐磨热偶－－采用一种特殊、复合型耐磨结
构，如耐磨头堆焊Ni+Wc35,使钢的硬度提高
，表面碳化钨处理，耐磨头硬度：HRC62-65
PPT课件
8
1、按分度号分类
K－镍鉻-镍硅（镍铝） -40～1000℃，热电 势大，线性好，测温范围宽，造价低，所以 应用广泛
E－镍鉻-铜镍（康铜）-40～800℃ J－铁-铜镍（康铜） T－铜-铜镍（康铜） S－铂铑10-铂 R－铂铑13－铂 B－铂铑30－铂铑6
PPT课件
1.3.2 检查一体化温度变送器对地绝缘是否良 好。
1.3.3 检查电源电压是否稳定。
1.3.4 重新校验一体化温度变送器是否符合技
术要求。
PPT课件
24
2、智能温度变送器
智能温度变送器以微处理器为基础单元，可用于 接收不同的热电偶和热电阻温度传感器输入－毫 伏或欧姆输入信号，输出带有符合DE协议或 HART协议的4～20 mA DC电流信号。
6.6 测量热电势，对照“分度表”查出标准温度。
过程仪表第2章 变送器
I0=4mA+(0.016S+40/RS)e1N 由上式可知：当e1N＝0， I0=4mA；
当为最大值， I0=20mA， 可知(0.016S+40/RS)e1N.M＝16mA 则 RS=40/(16mA/e1N.M－0.016S) 由此根据e1N.M选择RS。
18
2）应用中的注意事项
①负载电阻和电源匹配 由于XTR101为单电源工作，工作电源电压11.6～40V。负载
24
①首先查热电偶分度表，其热电势0～41.269mV(0~1000℃)； ②计算量程电阻RS
由上面I0的表达式，⊿I0=16mA，计算RS得到 RS=40/(⊿I0 /⊿ e1n-0.016S)=107.6 ③计算冷端补偿电路 利用二极管VD的PN结电压温度特性，产生冷端补偿电压。 设PN结在25℃时，VVD=0.6V（硅管）， 温度特性VVD /⊿T ≈－2mV/℃ 由R5、R6组成VVD的分压器，使R6上的电压变化率和热电偶 的温度变化率近似相等。 K型热电偶在25℃时， ⊿ ET /⊿T=0.04mV/℃
25
计算分压电路，由⊿VVD/ ⊿T(R6/(R5+R6))= ⊿ET/⊿T 选择R5=2K，解得R6=40.82 ④热电偶输入回路校验
由上图热电偶输入回路电压平衡方程式：
e1n=e2-e1=et+V4-e1
当冷端温度为＋25℃，热电偶工作端为0℃时，
et=
－1.0mV,
VVD=600mV，代入上式得到 V4=13.0mV，R4=V4/1mA=13.0 R4、RS采用精密多圈电位器，用于调节变送器的0点和量 程，R5和R6用温度系数很小的绕线精密电阻。VD用专门测温 二极管。
15
1. XTR101芯片
当为最大值， I0=20mA， 可知(0.016S+40/RS)e1N.M＝16mA 则 RS=40/(16mA/e1N.M－0.016S) 由此根据e1N.M选择RS。
18
2）应用中的注意事项
①负载电阻和电源匹配 由于XTR101为单电源工作，工作电源电压11.6～40V。负载
24
①首先查热电偶分度表，其热电势0～41.269mV(0~1000℃)； ②计算量程电阻RS
由上面I0的表达式，⊿I0=16mA，计算RS得到 RS=40/(⊿I0 /⊿ e1n-0.016S)=107.6 ③计算冷端补偿电路 利用二极管VD的PN结电压温度特性，产生冷端补偿电压。 设PN结在25℃时，VVD=0.6V（硅管）， 温度特性VVD /⊿T ≈－2mV/℃ 由R5、R6组成VVD的分压器，使R6上的电压变化率和热电偶 的温度变化率近似相等。 K型热电偶在25℃时， ⊿ ET /⊿T=0.04mV/℃
25
计算分压电路，由⊿VVD/ ⊿T(R6/(R5+R6))= ⊿ET/⊿T 选择R5=2K，解得R6=40.82 ④热电偶输入回路校验
由上图热电偶输入回路电压平衡方程式：
e1n=e2-e1=et+V4-e1
当冷端温度为＋25℃，热电偶工作端为0℃时，
et=
－1.0mV,
VVD=600mV，代入上式得到 V4=13.0mV，R4=V4/1mA=13.0 R4、RS采用精密多圈电位器，用于调节变送器的0点和量 程，R5和R6用温度系数很小的绕线精密电阻。VD用专门测温 二极管。
15
1. XTR101芯片
EJA智能变送器培训课件--EJA变送器安装与拆卸
1.09~1.92 / 25℃
－35 ℃
1.09/25℃
0.88 @ 20 ℃ 1.88 @ 20 ℃
－80 ℃
－70 ℃
－10 to 315 －30 to 210
10 to 315
－20 to 120 －50 to 100
－65 to 80
－10 to 25 0
－10 to 315 －30 to 210 －10 to 315
EJA变送器安装与拆卸
YOKOGAWA SICHUAN
客服中心
EJA变送器结构解剖图
测压部
转换部
YOKOGAWA SICHUAN
客服中心
EJA变送器本体配管安装示意图
YOKOGAWA SICHUAN
客服中心
EJA变送器导压管配管方式
注：如测量微压变送器周围存有风，将引起测压误差。请尽量 将变送器置于箱内，或在低压侧配上导压管，并将导压管一端 插进筒状防风盒内。
YOKOGAWA SICHUAN
客服中心
EJA变送器导压管安装方式
注：测量蒸气时如环境 或流体温度发生变化会 产生凝结或蒸发，从而 产生测量误差，所以请 尽量使用冷凝槽。
YOKOGAWA SICHUAN
客服中心
EJA法兰型变送器安装
平膜片型
ρ P＝ρ×ｈ
ｈ
凸膜片型
适用于浆料， 考虑到导压管堵塞
EJA210
YOKOGAWA SICHUAN
当被测介质为液体时，应能使液体中析出的气体之
间顺着导压管流回工艺管道或设备中去，否则应在导
压管路地最高点装设气体收集器和放气阀门，所以变
送器安装位置最好低于取压源。总之，导压管线的坡
度和坡向都是要保证在导压管线和差压变送器中，只
智能温度变送器的参数设置.
温度变送器在温度测量中的作用是什么？
热电偶的毫伏信号及热电阻的阻值变化信号， 经温度变送器被转 换成统一的电流信号。此信号 若输入到显示仪表中，可进行温度的自检测；若 输入到调节器中，可组成自动调节系统，进行自 动调节；经过转换输入到电子计算机中，可进行
温度巡回检测、计算机控制等。
使用管型高温检定炉应注意什么？ （1）通电前，应检查温度控制器或加热电源、 稳压电源、调压器等和电炉连接导线应连接牢固， 炉外壳接地、温度控制器各功能旋钮或按键应放 正确的位置上； （2）电阻炉的加热电流和电压不允许超过电炉 的额定功率； （3）升降温时不能使加热电流突变，以防电炉 温度突变而损坏； （4）检定贵金属热电隅的电阻炉不能用来检定 廉金属热电偶。
热电阻
热电阻是中低温区最常用的一种温度检测器。它 的主要特点是测量精度高，性能稳定。其中铂热 电阻的测量精确度是最高的，它不仅广泛应用于 工业测温。 1.热电阻测温原理及材料
热电阻大都由纯金属材料制成，目前应用最多的 是铂和铜，此外，现在已开始采用甸、镍、锰和 铑等材料制造热电阻。
热电阻测温原理:
智能温度变送器的参数设置
2015.10.29
温度测量的基本概念
1、温度 是表征物体冷热程度的物理量。温度只能通过 物体随温度变化的某些特性来间接测量，而用来量 度物体温度数值的标尺叫温标。它规定了温度的读 数起点(零点)和测量温度的基本单位。目前国际上用 得较多的温标有华氏温标、摄氏温标、热力学温标 和国际实用温标。 2、华氏温标(oF)规定：在标准大气压下，冰的熔点 为32度，水的沸点为212度，符号为oF。 3、摄氏温度(℃)规定：在标准大气压下，冰的熔点 为0度，水的沸点为100度，符号为℃。
热电阻的测温原理是基于导体和半导体材料的电阻值随 温度的变化而变化，再用显示仪表测出热电阻的电阻值， 从而得出与电阻值相对应的温度值。 热电阻温度计具有以下特点： （1）有较高的精度。 （2）灵敏度高，输出的信号较强，容易显示和实现远距 离传送； （3）金属热电阻的电阻温度关系具有较好的线性度，而 且复现性和稳定性都较好。 但体积较大，故热惯性较大，不利于动态测温。
第1节 1151变送器讲解
13
1151压力变送器电气原理图
2019/6/10
14
（3） 功能规范
使用对象：液体、气体和蒸汽 输出信号：二线制4-20mA直流信号上叠加数字信号，有
开方或线性输出两种 供电电源：供电电源12-45VDC，带LCD数字显示器 ，一
般工作电源为24VDC 负载特性：电路板的最大负载电阻RL为：
RL=VS－12V／0.023A 式中：RL 为最大负载电阻
3、管路中必须保持畅通，以 防管道中的沉积物弹出，并损坏 传感器膜片；
2019/6/10
24
1151变送器典型安装
变送器可以直接安装在测量点处，可以安装在墙上， 或者使用安装板(变送器附件)夹拼在2''(约φ50mm)的管 道上。
变送器压力容室上的导压连接孔为1/4-18NPT（圆锥 管螺纹）螺纹孔，接头上的导压接孔为1/2-14NPT内锥管 螺纹(或M20Xl.5-18外螺纹)，根据需要可选择与引压接 头1/2-14NPT锥管螺纹的过渡接头。变送器可以轻而易 举地从过程工艺管道上拆下，方法是拧下紧固接头的两 个螺栓，转动接头，可以改变其接孔的中心距离为 51mm、54mm、57mm三种尺寸。
2019/6/10
1
主讲人：刘兴旺
2019/6/10
压力检测方法及仪表
2
主要内容
工作原理 仪表接线图 日常使用和维护 常见故障分析和处理 1151智能压力变送器 变送器检修规程 检修作业标准 仪表故障实例
2019/6/10
3
压力的基本概念
垂直而均匀地作用在单位面积上的力称为压力
2019/6/10
17
自诊断：1151系列智能电容式变送器可完成连续地自 诊断。如果变送器被检测出故障，则变送器的输出，由用 户可选择22mA或3.8mA中一值，并且任何HART上位设 备均能显示该变送器自诊断的特殊信息代码。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
dTRANS T01 智能温度变送器
16
Version 1.1
JUMO dTRANS T01
JUMO dTRANS T01
Type
Type
956550
956555EX
PC-编程
Type 956551
Type 956556 Ex
HART-编程
dTRANS T01 智能温度变送器
17
Version 1.1
dTRANS T01
• 可自由设定热电阻/热电偶输入 •输出 4..20 mA ，可组态 •输入输出带隔离 • 使用PC编程即方使又快捷 • 用户自定义线性化 • 安装——B型接线盒 • Ex 防爆型可选
dTRANS T01 智能温度变送器
3
Version 1.1
技术数据
传感器输入 :
热电阻 • PT 100, 500,1000, Ni 100,
500, 1000
• in two-, three or four wire circuitry
热电偶 • 型号 L, J, U, T, K, E, N, S,
R, B, MoRe5, D, C
输出信号 : • 4...20mA oder 20...4mA
dTRANS T01 智能温度变送器
4
Typenblatt 95.6550
Setup-操作 注意:
• 组态时需接电源形成4—20mA电流环(标准操作)
• 为了形成与PCA或笔记本电脑的单连接组态时除SETUP 电缆之外在变送器输出端1,2之间应有电源（例如1个9V电池）
dTRANS T01 智能温度变送器
8
Version 1.1
SETUP程序特点
•4..20mA输出信号校正
Version 1.1
特点
• 可接两线制/三线制/四线制热电阻(螺丝连接)
• 高度安全性：输入输出之间带隔离
• 工作温度范围 -40°C .. +85°C • Setup接口有议下的编程可以通过PC+HART-modem
或专门的HART-通讯器进行
JUMO dTRANS T01
JUMO dTRANS T01
新型两线制一体化温度变送器 输入输出带隔离
dTRANS T01 智能温度变送器
1
Version 1.1
产品概述
型号 956550 dTRANS T01
型号 956555 dTRANS T01 Ex
智能一体化两线制温度变送器 ——用于热电阻和热电偶信号输入
- output signal rising/falling输出信号正反比(上升/下降) - digital filter数字滤波
- behaviour in the event of short circuit or broken sensor 断路短路识别
dTRANS T01 智能温度变送器
7
Version 1.1
+–
型号956551 dTRANS T01 HART
型号956556 dTRANS T01 HART Ex
智能一体化两线制温度变送器 ——用于热电阻和热电偶信号输入，带HART协议
具有Ex标志的为防爆产品
+–
dTRANS T01 智能温度变送器
2
Version 1.1
技术特点
智能两线制一体化温度变送器，带隔离
dTRANS T01 智能温度变送器
5
Version 1.1
PC-组态
• 操作十分方便 对应 VDI/VDE 2187 推荐的GMA-标准
或对应已有的 JUMO-标准
dTRANS T01 智能温度变送器
6
Version 1.1
Setup-参数
•可通过SETUP程序组态的参数:
- TAG-number位号 (10位) - Sensor type传感器类型
14
Version 1.1
Ex-防爆功能
EX-防爆型 956555 : - 本安防爆 EEX ia IIC T6 - 温度等级 T6 - 作为本安型仪表可以用在1类和2类危险区
- 注意
在防爆应用时应与隔离栅一起使用！
dTRANS T01 智能温度变送器
15
Version 1.1
应用行业
- 温度探头制造商 - 化学工业 - 化工设备/仪表制造商 - 油漆厂、涂料行业 - 制药行业 - 食品工业 - 能源工业
输出信号可以在 + 900A until -210 A之间调整
dTRANS T01 智能温度变送器
9
Version 1.1
SETUP程序特点
• 定值电流输出
dTRANS T01 智能温度变送器
10
Version 1.1
SETUP程序特点
• 在线显示实际测量值
dTRANS T01 智能温度变送器
11
Version 1.1
SETUP程序特点
• 在线显示变送器工作模式
dTRANS T01 智能温度变送器
12
Version 1.1
SETUP程序特点
• 输入输出设定
dTRANS T01 智能温度变送器
只需四步即可实现新设定
13
Version 1.1
Setup程序
dTRANS T01 智能温度变送器
- type of connection连接类型 (2-/3-/4线制)
- limits of measuring ranges测量范围限制
- Linearization acc. to customer‘s specifications自定义线性
- external or internal cold junction外部或内部温度补偿
