plc编程例题

plc编程例题

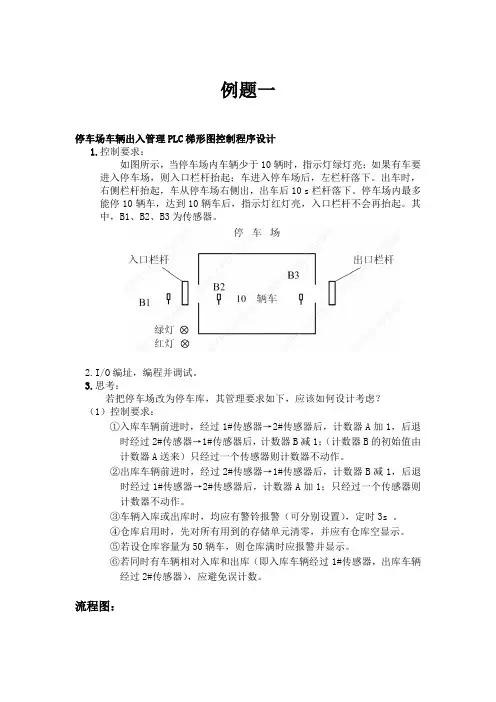

例题一停车场车辆出入管理PLC梯形图控制程序设计1.控制要求:如图所示,当停车场内车辆少于10辆时,指示灯绿灯亮;如果有车要进入停车场,则入口栏杆抬起;车进入停车场后,左栏杆落下。

出车时,右侧栏杆抬起,车从停车场右侧出,出车后10 s栏杆落下。

停车场内最多能停10辆车,达到10辆车后,指示灯红灯亮,入口栏杆不会再抬起。

其中,B1、B2、B3为传感器。

2.I/O编址,编程并调试。

3.思考:若把停车场改为停车库,其管理要求如下,应该如何设计考虑?(1)控制要求:①入库车辆前进时,经过1#传感器→2#传感器后,计数器A加1,后退时经过2#传感器→1#传感器后,计数器B减1;(计数器B的初始值由计数器A送来)只经过一个传感器则计数器不动作。

②出库车辆前进时,经过2#传感器→1#传感器后,计数器B减1,后退时经过1#传感器→2#传感器后,计数器A加1;只经过一个传感器则计数器不动作。

③车辆入库或出库时,均应有警铃报警(可分别设置),定时3s 。

④仓库启用时,先对所有用到的存储单元清零,并应有仓库空显示。

⑤若设仓库容量为50辆车,则仓库满时应报警并显示。

⑥若同时有车辆相对入库和出库(即入库车辆经过1#传感器,出库车辆经过2#传感器),应避免误计数。

流程图:(一)基础控制部分变量名类型说明X0 BOOL 开始on BOOL 正常运行reast BOOL停止/复位green BOOL正常运行灯red BOOL满b1 BOOL入口传感器B3 BOOL出口传感器2.梯形图3.I/O地址分配图4.运行过程分析:当入口传感器b1触发时,入口延时开关b1_long打开,直至计时10s后栏杆落下,同时加减计数器加1。

当入口传感器b3触发时,出口延时开关b3_long打开,直至计时10s后栏杆落下,同时加减计数器减1。

当计数器加满10个后,红灯亮,停车场满,不可以再进入。

(二)思考部分1.变量声明表:同基础部分类似。

2.I/O地址分配图3.流程图4.梯形图部分:5.Automation Basic 部分:6.运行过程分析整个系统采用LAD语言及Automation Basic语言结合的方式建立。

plc设计例题解析

plc设计例题解析

FR
KM4 Y3
U1 V1 W1
M 3~
V2 W2
U2
KM3 Y2
KM1
220V

L
Y0
FU1
PLC
N
Y1
KM2
SB1
X0 正
KM3
Y2
SB2
X2 反
KM4
SB3
Y3 X3 停
FU2
COM COM
KM2 KM1 KM4 KM3 FR
220V ~
X0
1.
Y0
X1

Y1

Y0

Y1


X0 Y0 X1 X2 Y1 Y0 X1 Y1 X0 X2 Y0 Y1
8 9 X1 10 Y1 11 12 Y0 13 Y1 14
例 利用主控指令对电机Y—△启动控制
工艺要求:1、按下正转按钮1,电机以Y—△方式正向启动,5S秒后转换成△运行; 2、按下反转按钮2,电机以Y—△方式反向启动,5S秒后转换成△运行; 3、3为停止按钮。
L1 L2 L3
KM1 Y0
KM2 Y1
C4清0 ,并自锁 1天×5=5天 计时器到时输出 X000非的作用?
例 利用堆栈指令 控制电机正反转
一、工艺分析:两个接触器控制正反转 二、继电接触控制主电路和控制电路 三、地址分配 四、接线图 五、梯形图 六、指令表
L1 L2 L3 QS FR1
KM1
KM2
FR
M 3~
FU2
FR
SB1
SB1
SB2
地址分配:
接线图:
程序及波形图:
KM1
SB1
X0
Y0

plc编程练习题(打印版)

plc编程练习题(打印版)

plc编程练习题(打印版)PLC编程练习题(打印版)一、基础练习题1. 题目:编写一个PLC程序,实现一个简单的交通信号灯控制。

要求:交通信号灯有红、黄、绿三种颜色。

初始状态为红灯亮,持续5秒后变为绿灯,绿灯持续10秒后变为黄灯,黄灯持续3秒后返回红灯状态。

2. 题目:设计一个PLC程序,控制一个简单的电机启动和停止。

要求:电机启动时需要先检查安全条件,如安全门是否关闭。

安全门关闭后,启动电机;按下停止按钮,电机停止。

二、进阶练习题1. 题目:编写一个PLC程序,实现对一个生产线的物料传送带的控制。

要求:传送带需要根据物料的重量来调整速度。

当物料重量小于10kg时,传送带以低速运行;当物料重量在10kg至20kg之间时,以中速运行;超过20kg时,以高速运行。

2. 题目:设计一个PLC程序,控制一个自动门的开关。

要求:自动门需要根据人流量来自动开关。

当检测到有人进入时,门打开;当人离开后,门关闭。

门的开关需要有安全保护机制,防止夹伤。

三、综合练习题1. 题目:编写一个PLC程序,实现对一个小型工厂的能源管理系统。

要求:系统需要监控电能、水能和燃气的使用情况。

当能源使用超过预设值时,系统需要发出警告,并自动调整设备的运行状态。

2. 题目:设计一个PLC程序,控制一个自动售货机的运作。

要求:售货机需要根据用户的选择来出货。

用户可以通过触摸屏选择商品,售货机根据选择的商品自动出货。

同时,售货机需要能够显示商品的库存情况。

附加练习题1. 题目:编写一个PLC程序,实现对一个简单的电梯控制系统。

要求:电梯需要根据用户选择的楼层来运行。

电梯在运行过程中需要检测超载情况,并在超载时发出警告。

2. 题目:设计一个PLC程序,控制一个简单的工业机器人的移动。

要求:机器人需要根据预设的路径移动,并在路径的每个点执行特定的任务。

机器人的移动需要有安全保护机制,防止碰撞。

注意:以上练习题仅供参考,实际编程时需要根据具体的PLC型号和编程软件进行相应的调整。

PLC 设计题(有14道题的答案)

PLC 设计题(有14道题的答案)

1 / 111、试设计满足下图所示波形的梯形图程序。

(振荡电路)输入:I0.0 输出:Q0.02、用PLC (S7-200机型)设计程序,实现可以在甲地、乙地、丙地控制一盏灯亮、灭的程序。

(三地控制)3、试用EU 、ED 、R 、S 指令设计满足下图所示波形的梯形图程序。

(10分)输入:I0.0I0.1输出:Q0.04、鼓风机系统一般有引风机和鼓风机两级构成。

当按下启动按钮(SB0)之后,引风机先工作,工作30秒后,鼓风机工作。

按下停止按钮(SB1)之后,鼓风机先停止工作,20秒之后,引风机才停止工作。

两台电机均有过载保护,任一电机过载,两台电机立即停车。

(应用时序法设计定时器的应用)5、S7 200系列PLC 编程实现楼梯灯控制,控制要求:上楼梯时,按下按钮SB1,灯HL1亮,2分钟后自动熄灭;下楼梯时,按下按钮SB2,灯HL1也亮2分钟后再熄灭。

(基本延时应用)4S2S3S专业班级: 姓 名: 学 号:密 封 线2 / 116、有三台电动机,按下启动接钮后,M1启动,延时30秒后,M2启动,延时40秒后,M3启动;运行30分钟后三台电动机全部停车;在运行过程中按下停止接钮,三台电动机全部停车。

试用S7-200 PLC 机型设计其:(1) P LC 硬件接线原理图 (7分) (2) P LC 控制程序 (8分)7、用一个按钮开关(I0.0)控制三盏灯(Q0.1 、Q0.2 、Q0.3),按钮按三下第一盏灯Q0.1亮,再按三下第二盏灯Q0.2亮,再按三下第三盏灯Q0.3亮,再按一下全灭。

(计数器的基本应用)8、试设计满足下图所示波形的梯形图程序。

(基本延时)输入I0.0:输出Q0.0: S9、I0.0、I0.1、I0.2、I0.3四个输入端,每当有两个输入“1”,另两个输入“0”时,输出Q0.0就接通。

设计梯形图。

(触点比较电路)10、用S7 200系列PLC 实现对I0.0的一个二分频的程序。

plc设计题(有14道题的答案)

plc设计题(有14道题的答案)

1、试设计满足下图所示波形的梯形图程序。

(振荡电路)输入:输出:4S 2S 3S2、用PLC (S7-200机型)设计程序,实现可以在甲地、乙地、丙地控制一盏灯亮、灭的程序。

(三地控制)3、试用EU 、ED 、R 、S 指令设计满足下图所示波形的梯形图程序。

(10分)输入: 输出:4、鼓风机系统一般有引风机和鼓风机两级构成。

当按下启动按钮(SB0)之后,引风机先工作,工作30秒后,鼓风机工作。

按下停止按钮(SB1)之后,鼓风机先停止工作,20秒之后,引风机才停止工作。

两台电机均有过载保护,任一电机过载,两台电机立即停车。

(应用时序法设计定时器的应用)专业班级:姓 名:学 号:密封线5、S7 200系列PLC编程实现楼梯灯控制,控制要求:上楼梯时,按下按钮SB1,灯HL1亮,2分钟后自动熄灭;下楼梯时,按下按钮SB2,灯HL1也亮2分钟后再熄灭。

(基本延时应用)6、有三台电动机,按下启动接钮后,M1启动,延时30秒后,M2启动,延时40秒后,M3启动;运行30分钟后三台电动机全部停车;在运行过程中按下停止接钮,三台电动机全部停车。

试用S7-200 PLC机型设计其:(1) PLC硬件接线原理图 (7分)(2) PLC控制程序 (8分)7、用一个按钮开关()控制三盏灯(、、),按钮按三下第一盏灯亮,再按三下第二盏灯亮,再按三下第三盏灯亮,再按一下全灭。

(计数器的基本应用)8、试设计满足下图所示波形的梯形图程序。

(基本延时)输出:9、、、、四个输入端,每当有两个输入“1”,另两个输入“0”时,输出就接通。

设计梯形图。

(触点比较电路)10、用S7 200系列PLC实现对的一个二分频的程序。

(10分)11、试用S7-200PLC设计满足下图所示波形的梯形图程序。

(定时器计数器的基本应用)5S12、试设计满足下图所示波形的梯形图程序。

(基本延时)13、用两个计数器设计一个定时电路,在按下10小时后将接通。

plc实验考题

plc实验考题

plc实验考题--1、设计程序,三台设备运行指示,当一台设备运行时指示灯闪烁〈亮1s灭1s〉,当两台设备运行时指示灯常亮,当三台设备全部运行时指示灯闪烁(亮4s灭2s〉,没有设备运行时指示灯不亮。

2、设计一个洗衣机洗涤程序,要求按下启动按钮后,电动机正转10s, 停5s,电动机反转10s,停5s,如此循环。

按下停止按钮立即停止。

3、设计一个彩灯控制程序,有三盏彩灯分别为红色、黄色、绿色,启动后,红灯亮2s 之后黄灯亮,红灯开始闪烁(亮1s灭1s),3s之后红灯和黄灯均灭绿灯亮,4s之后绿灯灭, 1s之后又是红灯亮,如此循环,当按下停止按钮,三盏灯均灭。

4、设计一个喷水池喷水控制,要求按下启动按钮后,高水柱喷l0s停止2秒,低水柱喷5s停止2秒,双水柱喷2s停止2秒,如此循环。

5、设计一个彩灯控制程序,有三盏彩灯分别为红色、黄色、绿色,启动后,红灯亮,2s之后黄灯也亮,3s之后红灯和黄灯均灭绿灯亮,4s之后绿灯灭,1s之后又是红灯亮,如此循环,当按下停止按钮,三盏灯均灭。

6、设计一个周期输出脉冲,一个周期中包括高电平5s,低电平3s,高电平10s,低电平6s。

7、设计一个彩灯控制程序,有三盏彩灯依次循环点亮,分别为红色、黄色、绿色,启动后,红灯亮2s灭,之后黄灯亮3s灭,之后绿灯亮4s灭,如此循环,当按下停止按钮,三盏灯均灭。

8、设计程序,三台设备运行指示,当一台设备运行时绿色指示灯亮,当两台设备运行时红色指示灯亮,当三台设备全部运行时两个指示灯均亮,没有设备运行时指示灯不亮。

9、设计一个彩灯控制程序,有三盏彩灯分别为红色、黄色、绿色,启动后,红灯亮,2s之后黄灯也亮,3之后红灯灭绿灯亮,4s之后黄灯和绿灯灭,ls之后又是红灯亮,如此循环,当按下停止按钮,三盏灯均灭。

10、设计一个简单的两组抢答装置,当主持人按下开始按钮以后,抢答才有效,其中一组抢答响应后另一组再抢答无效,当主持人按下停止按钮,系统全部复位,准备下一题抢答。

PLC例题

PLC例题

4.1.2 经验法设计实例实例1:洗衣机控制电路1.控制要求按下起动按钮X0,电动机按照停止20S、正转20S、停止20S、反转20S的顺序循环工作,直至按下停止按钮X1。

2.控制分析Y0控制电动机的转动和停止,Y1控制电动机的正转与反转,停止时间由T0设定,转动时间由T1设定。

电路由以下典型环节组成:(1)自保电路:(2)振荡电路:以自保电路的输出M0作为输入,其输出Y0决定了电动机的停止和转动;(3)分频电路:以Y0为输入,Y1为输出,Y1为ON时电动机正转,反之,电动机反转。

3.梯形图程序设计出梯形图程序,如图4-1-1所示。

图4-1-1 洗衣机控制梯形图实例2:小车自动往返控制1.控制要求按下右行起动按钮X0或左行起动按钮X1后,小车在左限位开关X3和右限位开关X4之间不停地循环往返,直到按下停止按钮X2。

2.控制分析小车右行的条件是按下右行起动按钮X0和左限位X3动作;小车左行的条件是按下起动按钮X1或右限位动作。

小车的左右行是两个相反的动作,实际上是两个加互锁的起保停电路。

3.梯形图程序小车自动往返控制梯形图,如图4-1-2所示。

图4-1-2 小车自动往返控制梯形图实例3:运料小车两处卸料控制1.控制要求两处卸料小车运行路线示意图如图4-1-3所示。

小车在限位开关X4处装料,20s后装料结束,开始右行,碰到X5后停下卸料,25s后左行,碰到X4后又停下装料,25s后右行,碰到X3后停下卸料,25s后左行,碰到X4后又停下装料,这样不停地循环工作。

按钮X0和X1分别用来起动小车右行和左行,按下停止按钮小车立即停止。

图4-1-3 两处卸料小车运行路线示意图2.设计思路以电动机正反转控制的梯形图为基础,设计出运料小车两处卸料控制梯形图。

小车在第一次碰到X5和碰到X3时都应停止右行,所以将它们的常闭触点与Y0的线圈串联。

其中X5的触点并联了中间元件M100的触点,使X5停止右行的作用受到M100的约束,M100的作用是记忆X5是第几次被碰到,它只在小车第二次右行经过X5时起作用。

plc顺序设计法例题

plc顺序设计法例题

原指示灯
Y007
X001左限位SQ1
右限位X003SQ3X004SQ4X005SQ5上限位右限位+操

杆上行Y002下行Y000
SQ2下限位
X002
SW
Y001吸盘+
右行Y003左行Y004
SQ:极限开关
X000大球箱小球箱
(1)当输送机处于起始位置时,上限位S Q 3开关和左限位开关S Q 1被压下,极限开关S Q 断开。

(2)启动装置后,操作杆下行,一直到极限开关S Q 闭合。

此时,若碰到的是大球,则下限位开关S Q 2仍为断开状态,若碰到的是小球则下限位开关S Q 2为闭合状态。

(3)接通控制吸盘的电磁阀线圈Y 001。

(4)假设吸盘吸起小球,则操作杆向上行,碰到上限位开关S Q 3后,操作杆向右行;碰到右限位开关S Q 4(小球的右限位开关)后,再向下行,碰到下限位开关S Q 2后,将小球释放到小球箱里,然后返回到原位。

(5)如果启动装置
后,操作杆下行一直到S Q 闭合后,下限位开关S Q 2仍为断开状态,则吸盘吸起的是大球,操作杆右行碰到右限位开关S Q 5(大球的右限位开关)后,将大球释放到大球箱里,然后返回到原位。

(1).I /O 地址分配
I /O 地址分配图
(2).功能图的设计 M0:初始状态 M1:小球 M2:没球 M3:停止循环
(3).梯形图的设计。

plc程序练习题目

plc程序练习题目

plc程序练习题目PLC(可编程逻辑控制器)是一种常用于工业控制系统的设备,它能通过编程实现对工业生产过程的自动化控制。

本文将提供一些PLC程序练习题目,以帮助读者加深对PLC编程的理解和应用。

题目一:水箱自动控制系统设计一个PLC程序,实现对水箱液位的自动控制。

系统包括一个水箱,一个进水阀门和一个排水阀门。

要求当水箱液位低于一定阈值时,自动开启进水阀门;当水箱液位高于一定阈值时,自动开启排水阀门。

解题思路:1. 设置一个液位传感器,用来检测水箱液位。

2. 根据液位传感器的信号,编写PLC程序,判断液位的高低。

3. 如果液位低于阈值,PLC输出信号给进水阀门,打开进水阀门。

4. 如果液位高于阈值,PLC输出信号给排水阀门,打开排水阀门。

5. 当液位达到设定值时,关闭进水阀门或排水阀门。

题目二:温度控制系统设计一个PLC程序,实现对温度的自动控制。

系统包括一个加热器和一个温度传感器。

要求当温度低于一定阈值时,自动打开加热器;当温度高于一定阈值时,自动关闭加热器。

解题思路:1. 设置一个温度传感器,用来检测温度。

2. 根据温度传感器的信号,编写PLC程序,判断温度的高低。

3. 如果温度低于阈值,PLC输出信号给加热器,打开加热器。

4. 如果温度高于阈值,PLC输出信号给加热器,关闭加热器。

5. 循环执行以上步骤,实现温度的自动控制。

题目三:流水线控制系统设计一个PLC程序,实现对流水线的自动控制。

系统包括一个传感器、一个电机和一个气缸。

要求当传感器检测到物品时,自动启动电机;当物品经过一段距离后,自动触发气缸将物品推出。

解题思路:1. 设置一个传感器,用来检测物品的到达。

2. 根据传感器的信号,编写PLC程序,判断是否有物品到达。

3. 如果检测到物品到达,PLC输出信号给电机,启动电机。

4. 物品经过一段距离后,PLC输出信号给气缸,触发气缸将物品推出。

5. 循环执行以上步骤,实现对流水线的自动控制。

PLC 设计题(有14道题的答案)

PLC 设计题(有14道题的答案)

1、试设计满足下图所示波形的梯形图程序。

(振荡电路)输入:输出:Q0.04S 2S 3S2、用PLC (S7-200机型)设计程序,实现可以在甲地、乙地、丙地控制一盏灯亮、灭的程序。

(三地控制)3、试用EU 、ED 、R 、S 指令设计满足下图所示波形的梯形图程序。

(10分)输入:I0.0I0.1输出:Q0.04、鼓风机系统一般有引风机和鼓风机两级构成。

当按下启动按钮(SB0)之后,引风机先工作,工作30秒后,鼓风机工作。

按下停止按钮(SB1)之后,鼓风机先停止工作,20秒之后,引风机才停止工作。

两台电机均有过载保护,任一电机过载,两台电机立即停车。

(应用时序法设计定时器的应用)专业班级: 姓 名: 学 号:密 封 线5、S7 200系列PLC编程实现楼梯灯控制,控制要求:上楼梯时,按下按钮SB1,灯HL1亮,2分钟后自动熄灭;下楼梯时,按下按钮SB2,灯HL1也亮2分钟后再熄灭。

(基本延时应用)6、有三台电动机,按下启动接钮后,M1启动,延时30秒后,M2启动,延时40秒后,M3启动;运行30分钟后三台电动机全部停车;在运行过程中按下停止接钮,三台电动机全部停车。

试用S7-200 PLC机型设计其:(1) PLC硬件接线原理图 (7分)(2) PLC控制程序 (8分)7、用一个按钮开关(I0.0)控制三盏灯(Q0.1 、Q0.2 、Q0.3),按钮按三下第一盏灯Q0.1亮,再按三下第二盏灯Q0.2亮,再按三下第三盏灯Q0.3亮,再按一下全灭。

(计数器的基本应用)8、试设计满足下图所示波形的梯形图程序。

(基本延时)输入I0.0:输出Q0.0:9、I0.0、I0.1、I0.2、I0.3四个输入端,每当有两个输入“1”,另两个输入“0”时,输出Q0.0就接通。

设计梯形图。

(触点比较电路)10、用S7 200系列PLC实现对I0.0的一个二分频的程序。

(10分)11、试用S7-200PLC设计满足下图所示波形的梯形图程序。

常见PLC设计实例

常见PLC设计实例

例题4.1 三相异步电动机正反转双重连锁控制试运用PLC实现对“三相异步电动机正反转双重连锁”的控制,要求电动机具有常规的保护环节。

三相异步电动机正反转双重连锁控制电路参考答案:2、I/O接线示意图(简图)3、程序设计(1)“实验模拟型”程序(说明:PLC实验装置的DI/DO设备如果只用按钮、开关和指示灯等进行开关量的实验模拟操作及显示,相应的程序是不能直接用于实际工程的。

)(2)“实际工程型”程序(说明:PLC实验装置的DI/DO设备如果外接有FR、KM等具体的外围开关量设备,则应编写实际工程程序。

)(说明:“实验模拟型”与“实际工程型”这两个名词为编者自定义,特此说明。

)例题4.3 试运用“传送”指令设计,要求:按钮I0.0按下,Q4.0~Q4.7、Q5.0~Q5.7全部得电;按钮I0.1按下,Q4.0~Q4.7、Q5.0~Q5.7全部断电例题4.4 三相异步电动机Y-Δ减压起动控制试运用PLC实现对“三相异步电动机Y-Δ减压起动”控制,要求Y-Δ切换时间为6S,电动机具有常规的保护环节。

三相异步电动机Y-Δ减压起动控制电路如图4-6所示。

参考答案:3、程序设计(1)“实验模拟型”程序(2)“实际工程型”程序例题4.7 星-三降压启动与正常启动选择控制(教材P53,例8)控制要求:当I0.0为0时,系统执行带负载生产的星-三角降压启动程序;当I0.0为1时,系统执行不带负载检修的直接启动程序。

要求使用跳转指令进行运行方式的选择控制编程。

要求具有常规的保护环节。

参考答案:参考答案:本参考答案为“实验模拟型”程序说明:题目同前面的例题4.7,但要求使用主控指令编程例题4.8 星-三降压启动与正常启动选择控制(教材:P53,例8)控制要求:当I0.0为0时,系统执行带负载生产的星-三角降压启动程序;当I0.0为1时,系统执行不带负载检修的直接启动程序。

要求使用主控指令进行运行方式的选择控制编程。

要求具有常规的保护环节。

PLC基本指令的例题

PLC基本指令的例题

时序图
T0
T1
T2
T3
T4
T5
T0
作业:1.把梯形图,转换为指令表。
2.把指令表转化为梯形图
LD X500 AND X501 OUT M100 MC M100 LD X502 OUT Y530 LD X503 OUT Y513 LD X504 OUT Y532 MCR M100 LD X交通灯的控制
南北方向:红灯亮25秒;转到绿灯亮25秒, 再按1秒钟一次的规律闪烁3次,然后转到 黄灯亮2秒 东西方向:绿灯亮20秒,再闪烁3次转到黄 灯亮2秒,然后红灯亮30秒完成一个周期, 如此循环运行。试编写plc控制程序。
这也是一个时序循环的问题,所以编程方 法和例2一样。 I/O分配如下: X0:启动按钮 X1:停止按钮 Y0: 南北方向红灯 Y3: 东西红 Y1:东西方向绿灯 Y4: 南北绿 Y2:东西方向黄灯 Y5:南北黄
例1: 有两台电动机:按下启动按钮, 第一台电动机运行10分钟后停止,切 换到第二台运转,20分钟后,第二台 自动停止试用PLC控制程序。
I/O分配: 分配: 分配 X0 启动按钮 Y0 第一台电动机 Y1 第二台电动机
讨论:
将该题改成两台电机按上述规律, 运行5个周期后自动停止,另外还考虑 到电机运行安全,要求在程序中添加 一个急停按钮,应如何实现?
3.写控制程序
1.有三台电动机,要求启动时每隔10分钟依 次启动,每台运转2小时后,自动停机。运 行中,还可以用停止按钮将三台电动机同 时停机。试编出PLC的控制程序。 2.某皮带运输机由M1、 M2、 M3 、M4四 台电动机拖动,要求: 1.启动时,按M1、 M2、 M3 、M4顺序启动 间隔时间均为3秒 2.停止时,按M4 、 M3 、 M2、 M1顺序停止, 间隔也为3秒。

PLC初学者经典例题

PLC初学者经典例题

例题1 表决器系统控制要求:现有一个主裁判与三个副裁判进行事情表决,事件通过的条件为,主裁判表决通过或者有两位以上的副裁判表决通过,否则均为不通过。

设计程序实现上述要求。

任务要求:1、进行I/O地址分配;2、按控制要求绘制程序框图;3、编写系统控制程序。

例题2自动装箱生产线系统控制要求:1、启动按钮按下,传输带 2 启动,当箱子进入定位位置后,传输带2 停止。

2、等待一秒后,传输带 1 启动,物品逐一落入箱,进行计数检测。

3、当落入箱内的物品达到十个,传输带 1 停止,并且传输带 2 启动。

4、按下停止按钮,传输带全部停止。

任务要求:1、进行I/O地址分配;2、按控制要求绘制程序框图;3、编写系统控制程序。

例题3自动搅拌机任务要求:1、进行I/O地址分配;2、画出程序流程图;3、写出控制程序。

例题4 行车控制控制要求:用按钮对行车的大车进行左移、右移和停车控制;用按钮对行车的小车进行上移、下移和停车控制。

任务要求:1、进行I/O地址分配;2、按控制要求绘制程序框图;3、编写系统控制程序。

例题5 抢答器控制要求:利用互锁功能,实现三人抢答器功能。

当主持人允许后,抢答开始,第一个做出反应的选手的指示灯亮,其他的无效操作。

其中,如果在主持人未允许的抢答,将显示违规信号,取消选手的比赛资格。

任务要求:1、进行I/O地址分配;2、按控制要求绘制程序框图;3、编写系统控制程序。

例题6电机正反转控制要求:设计程序实现直流电动机的正反转,另外,当电动机运行后,按下停止按钮,电动机停止运行。

任务要求:1、进行I/O 地址分配;2、按控制要求绘制程序框图;3、编写系统控制程序。

例题7 运算指令压力变送器的量程为0-10Mpa,输出信号为4-20mA ,S7-300的模拟量输入模块量程为4-20mA ,转换后的数字量为0-27648,设转换后的数字为N ,试求以kPa 为单位的压力值。

例题8接通延时定时器和脉冲定时器应用——用定时器构成一脉冲发生器,当满足一定条件时,能够输出一定频率和一定占空比的脉冲信号。

PLC设计例题(参考)

PLC设计例题(参考)

互锁启、保、停#0020 #0030说明:生产线有5个工位,0号工位是检查站,4号工位是剔除站。

产品经过检查站检查是否合格。

当不合格产品移到4号工位时,剔除不合格产品。

PLC如何编程?当复位端R为OFF时,在移位脉冲端SP由OFF→ON的上升沿时,通道中的所有位依次当复位端R为ON时,从的所有位将置为OFF端和数据输入端无效自动线梯形图右移左移253132531425315期第二部分、经验设计自由设计题1、设计小车往返控制说明:小车在甲地装料,运往乙地,在乙地在卸料,自动返回。

设计要求:(1)小车在甲地装料时间为10秒,运往乙地,路程时间为30秒即30秒运到乙地,到达乙地后停止20秒卸料,自动返回。

(2)按下按钮SB1后,小车自动运行。

(3)完成一个循环后自动停止。

2、设计小车往返控制说明:小车在甲地装料,运往乙地,在乙地在卸料,自动返回。

设计要求:(1)小车在甲地装料时间为10秒,运往乙地自动停止,到达乙地后停止20秒卸料,自动返回。

(2)按下按钮SB1后,小车自动运行。

(3)完成一个循环后自动停止。

3、设计小车往返控制说明:小车在甲地装料,运往乙地,在乙地在卸料,自动返回。

设计要求:(1)按下按钮SB1后,小车自动从甲地向乙地行驶。

(2)到达乙地后,自动返回。

(3)三个循环后,小车自动自动停止在甲地。

4、设计小车往返控制说明:小车在甲地装料,运往乙地,在乙地在卸料,自动返回。

设计要求:(1)按下按钮SB1后,小车自动从甲地向乙地行驶. (2)到达乙地后,按下SB2返回。

(3)三个循环后,小车自动自动停止在甲地。

PLC习题及大作业题目

PLC习题及大作业题目

1、2、3、4、一冷加工自动线有一个钻孔动力头,如图所示。

动力头的加工过程如下。

(1)动力头在原位,加上启动信号SB(X0)接通电磁阀YV1(Y1),动力头快进。

(2)动力头碰到限位开关SQ2后,接通电磁阀YV1、YV2(Y2),动力头由快进转为工进。

(3)动力头碰到限位开关SQ3后,开始延时,时间为10s。

(4)当延时时间到,接通电磁阀YV3(Y3),动力头快退。

(5)动力头回到原位后,停止。

请用状态编程思想设计其状态转移图和程序。

5、某注塑机,用于热塑性塑料的成型加工。

它借助于8个电磁阀YV1-YV8完成注塑各工序。

若注塑模在原点SQ1动作,按下启动按钮SB,通过YV1、YV3将模子关闭,限位开关SQ2动作后表示模子关闭完成,此时由YV2、YV8控制射台前进,准备射入热塑料,限位开关SQ3动作后表示射台到位,YV3、YV7动作开始注塑,延时10s后YV7、YV8动作进行保压,保压5s 后,由YV1、YV7执行预塑,等加料限位开关SQ4动作后由YV6执行射台的后退,限位开关SQ5动作后停止后退,由YV2、YV4执行开模,限位开关SQ6动作后开模完成,YV3、YV5动作使顶针前进,将塑料件顶出,顶针终止限位SQ7动作后,YV4、YV5使顶针后退,顶针后退限位SQ8动作后,动作结束,完成一个工作循环,等待下一次启动。

请用状态编程思想设计其状态转移图和程序。

6、在氯碱生产中,碱液的蒸发、浓缩过程往往伴有盐的结晶,因此,要采取措施对盐碱进行分离。

分离过程为一个顺序循环工作过程,共分6个工序,靠进料阀、洗盐阀、化盐阀、升刀阀、母液阀、熟盐水阀6个电磁阀完成上述过程,各阀的动作如表所示。

当系统启动时,首先进料,5s后甩料,延时5s后洗盐,5s后升刀,在延时5s后间歇,间歇时间为5s,之后重复进料、甩料、洗盐、升刀、间歇工序,重复8次后进行清洗,20s后再进料,这样为一个周期。

请设计其状态转移图和程序。

7、四台电动机动作时序如图所示。

PLC实例设计题

PLC实例设计题

PLC实例设计题1. 画出三相异步电动机即可点动又可连续运行的电气控制线路。

2.画出三相异步电动机三地控制(即三地均可起动、停止)的电气控制线路。

3.为两台异步电动机设计主电路和控制电路,其要求如下:⑴两台电动机互不影响地独立操作启动与停止;⑵能同时控制两台电动机的停止;⑶当其中任一台电动机发生过载时,两台电动机均停止。

4.试将以上第3题的控制线路的功能改由PLC控制,画出PLC的I/O端子接线图,并写出梯形图程序。

5. 试设计一小车运行的继电接触器控制线路,小车由三相异步电动机拖动,其动作程序如下:⑴小车由原位开始前进,到终点后自动停止;⑵在终点停留一段时间后自动返回原位停止;⑶在前进或后退途中任意位置都能停止或启动。

6. 试将以上第5题的控制线路的功能改由PLC控制,画出PLC的I/O端子接线图,并写出梯形图程序。

7. 试设计一台异步电动机的控制电路。

要求:⑴能实现启、停的两地控制;⑵能实现点动调整;⑶能实现单方向的行程保护;⑷要有短路和过载保护。

8. 试设计一个工作台前进——退回的控制线路。

工作台由电动机M拖动,行程开关SQ1、SQ2分别装在工作台的原位和终点。

要求:⑴能自动实现前进—后退—停止到原位;⑵工作台前进到达终点后停一下再后退;⑶工作台在前进中可以立即后退到原位;⑷有终端保护。

9. 有两台三相异步电动机M1和M2,要求:1)M1启动后,M2才能启动;2)M1停止后,M2延时30秒后才能停止;3)M2能点动调整。

试作出PLC输入输出分配接线图,并编写梯形图控制程序。

10. 设计抢答器PLC控制系统。

控制要求:1抢答台A、B、C、D,有指示灯,抢答键。

2裁判员台,指示灯,复位按键。

3抢答时,有2S声音报警。

11.设计两台电动机顺序控制PLC系统。

控制要求:两台电动机相互协调运转,M1运转10S,停止5S,M2要求与M1相反,M1停止M2运行,M1运行M2停止,如此反复动作3次,M1和M2均停止。

PLC简单设计题

PLC简单设计题

1、延时控制设计题:根据如下时序图,设计一个双延时电路,画出梯形图写出控制程序。

2、根据给定的时序图,编写程序,并画出梯形图。

3、设计程序,满足如下要求:启动时电机正传10s,电机停止正传,延时0.5s后,电机能够自动反转15s,电机停止反转运行,0.5s后,电机又能自动正传运行,循环3次后,电机自动停止工作。

另外,当按下停止按钮时,无论电机正传还是反转都能停止工作。

要求:I/O口分配表;梯形图;程序。

5、单按钮控制题:如果只有一个按钮,想要控制一盏灯的点亮和熄灭过程能否实现(按一次按钮灯亮,再按一次按钮灯熄灭)?若能实现,请设计出控制系统的梯形图,并写出应用程。

6、试设计一个电动机正、反转的手动控制线路并设有运行状态指示。

画出控制梯形。

7、试设计一个电动机正、反转的自动切换控制线路(即电动机先手动正转启动,运行10秒后,自动切换为反转运行状态。

)画出控制梯形图、编写应用程序。

8、假设PLC中计数器的范围只有0------30,试采用定时器实现脉冲信号和两个计数器完成如下要求,当控制开关闭合1分钟后,使指示灯发光。

画出控制梯形图、编写应用程序。

9、现有两盏灯L1、L2要求每隔5秒点亮一盏。

即当系统启动后经过5秒延时后L1被点亮再经过5秒L1熄灭,同时L2被点亮,L2被点亮5秒后熄灭,再经过5秒后,L1点亮进行循环上述过程,画出控制梯形图、编写应用程。

10、现有6盏彩灯L1----L6,其控制过程如下,启动后每隔5秒依次点亮一盏,最后一盏灯点亮5秒后系统自动复位后又重复点亮过程,试用移位寄存器操作指令完成上述控制,画出控制梯形图。

11、试用置位和复位指令完成下面控制任务。

灯L1、L2、L3当控制开关X0闭合5秒后L1、L2同时被点亮,再延时5秒L3被点亮,L3被点亮5秒后,L1、L2、L3同时熄灭。

画出控制梯形图。

12、电动机M1、M2,当控制开关X0闭合5秒后M1转动,M1转动5秒后M2自行转动,当按下停止按钮X002时,M1、M2同时停止,试用置位和复位指令完成控制任务。

plc设计题

plc设计题

1.设计一个三相异步电动机正—反—停的主电路和控制电路,并具有短路、过载保护。

说明其工作原理。

2.采用PLC控制两台三相异步电动机M1、M2的运行,要求M1、M2可分别起动和停止,也可实现同时起动和停止,并具有短路、过载保护。

请画出主电路、PLC接线图、PLC梯形图。

3.某机床主轴工作和润滑泵各由一台电机控制,要求主轴电机必须在润滑泵电机运行后才能运行,主轴电机能正反转,并能单独停机,有短路、过载保护。

试采用PLC控制,请画出主电路、PLC接线图、PLC梯形图。

4.一台小车由一台三相异步电动机拖动,动作顺序如下:1)小车由原位开始前进,到终点后自动停止。

2)在终点停留20s后自动返回原位并停止。

要求在前进或后退途中,任意位置都能停止或起动,并具有短路、过载保护,设计主电路和控制电路。

说明其设计思想。

5.设计一个PLC控制的三相异步电动机正反转控制线路。

请画出主电路、PLC接线图、PLC梯形图。

(有必要的保护措施)。

6.某机床有两台三相异步电动机,要求第一台电机起动运行5s后,第二台电机自行起动,第二台电机运行10s后,两台电机停止;两台电机都具有短路、过载保护,设计主电路和控制电路。

说明其设计思想。

7.某机床主轴工作和润滑泵各由一台电机控制,要求主轴电机必须在润滑泵电机运行后才能运行,主轴电机能正反转,并能单独停机,有短路、过载保护,设计主电路和控制电路。

8.设计两台三相异步电动机M1、M2的主电路和控制电路,要求M1、M2可分别起动和停止,也可实现同时起动和停止,并具有短路、过载保护。

9.用PLC控制一个工作台运行,其动作程序为:工作台由原位开始前进,到终端后自动停止;在终端停留2min后自动返回原位停止;要求能在前进或后退途中任意位置都能停止或再次起动;电网停电后再来电工作台不会自行运动。

10.某机床有两台三相异步电动机,要求第一台电机起动运行5s后,第二台电机自行起动,第二台电机运行10s后,两台电机停止;两台电机都具有短路、过载保护。

PLC编程题目

PLC编程题目

一、如图所示为仓库区及显示面板。

在两个传送带之间有一个装100件物品的仓库,传送带1将物品送至临时仓库。

传送带1靠近仓库区一端的光电传感器(I0.0)确定有多少物品运送至仓库区,传送带2将仓库区中的物品运送至货场,传送带2靠近仓库区一端的光电传感器(I0.1)确定已有多少物品从库区送至货场。

显示面板上有五个指示灯(Q12.0~Q12.4)显示仓库区物品的占有程度。

二、有一部电动小车供5个加工点使用,对小车的控制要求为:1)启动按钮I0.7按下时,车停在某个加工点(工位:I0.0~I0.4)。

若没有用车呼叫(呼车:I1.0~I1.4)时,工位允许呼叫指示灯亮(Q0.2),表示各工位可以呼车。

2)某工位呼车时,工位允许呼叫的指示灯灭,表示此后再呼车均无效。

3)停车位呼车则小车不动,当呼车位号大于停车位号时,小车自动向高位行驶(反转Q0.1);当呼车位号小于停车位号时,小车自动向低位行驶(正转Q0.0)。

当小车到达呼车位时自动停车。

4)小车到达呼车位时应停留5s供该工位使用,不应立即被其他工位呼走三、洗车控制系统设计:示意图如下:要求如下:四、饮料灌装生产线控制系统设计五、自动收费小车停车场管理程序。

要求如下1、停车场入口处设有一台投币机,投币机的投币口每次只能投入1元硬币,投币机内设有检测硬币数量的传感器。

2、投币机前设有一重量传感器—变送器,当传感器检测到汽车的重量≤2.5T时,投币口打开,投入5元硬币后,投币口关闭,接着打开入口处的自动伸缩门,5s 后门关闭。

3、停车场出口处设有红外线传感器,检测到有车要出时,打开出口处的自动伸缩门,5s后门关闭。

4、停车场的车位是20个,没有空位时,红灯亮并将投币口锁住不能打开;有空位时,绿灯亮并解除投币口的封锁。

(说明:设变送器将2.5T的重量转换成10V电压送给AI,经AI转换后的数字量为130)。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

X0
X1 X3
SB2
SB1 FR
启动按钮
停止按钮 热继电器
常开
常开 常开
KM
Y0
通断电机
X1
X3
SB2
Y0
X0 SB1 X1 KM Y0
END
SB1 SB1 LD X0 X0 Y0 KM 220V
OR Y0
ANI X1 KM SB2 FR KM ANI X3 OUT Y0 END
SB2
X1 FR
PLC
T0 M0 T0 X1 Y0 K50
1号传输带
2号传输带
输入
输出
输人继 电器
X0 X1
输入元 件
SB1 SB2
功能
启动按 钮 停止按 钮
输出继电 器
Y0 Y1
输出元 件
KM1 KM2
功能
1号传输带 电机 2号传输带 电机
X1
M0
X0 X1
SB2
X1
PLC
Y1 KM2
FR1
T0
Y0
T1
M1 T0 T1 K100
输入
输人继 电器 X0 X1 X2 X3 输入 元件 SB2 SB1 FR1 FR2 功能 启动按钮 停止按钮 M1过载保护 M2过载保护
L1 L2 L3
QS
FU1
FR1
FR2
SB1
KM2
220V ~ KM1 FR1 SB2
KM1
KT
输出
输出继 电器 Y1 Y2 输出 元件 KM1 KM2 作用 FR2 M1接触器 M2接触器
X0 启动 自锁 启动 自锁 M1 M0 X3 点动 点动 M1 X4 Y0 Y1 Y1 Y0 M0 X2 X1 M0 X3 X4 M1 X1 M1 X3 X4 M0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 OR ANI ANI ANI ANI OUT LD OR ANI ANI ANI ANI OUT LD OR ANI OUT LD OR ANI OUT END M0 X1 M1 X3 X4 M0 X2 M1 X1 M0 X3 X4 M1 M0 X3 Y1 Y0 M1 X4 Y0 Y1
C2清0,并自锁
1h×24=24h=1天
C4清0 ,并自锁
1天×5=5天
Y000
END
计时器到时输出 X000非的作用?
L1 L2 L3
例 利用堆栈指令 控制电机正反转
一、工艺分析:两个接触器控制正反转 二、继电接触控制主电路和控制电路 三、地址分配 四、接线图 五、梯形图 输入 输入元件 功能 六、指令表 输入继电器
K20
T0
HL
T0 Y0
K30
T1
PLC
X0
T0 T1 Y0
2S
3S
2S
3S
T
3S
2S
例 综合联系——生产线控制
工艺说明:两条传输带为防止物料堆 积,启动后2号传输带先运行5S后1 好传输带再运行,停机时1好传输 带先停止,10S后2好传输带才停。 地址分配: 接线图: 程序及波形图: X0
KM1 SB1 X0 Y0
X3 FU COM COM


注意:1、输入触点为常开,则逻辑关系与继电接触控制相同;
M 3~
2、热继电器触点、停止按钮接入输入,但要安全性稍差; 3、FU0.5—1A
例 电机延时启动控制
1、控制工艺要求:按SB1则M1启动, 5S后M2启动,按SB2电机同时停止。 2、输入输出地址分配 3、电路接线及程序
END
例:多地控制电路 X0—Xn组成多点启动输入,X10—X12等组成停止输入,用 自保持SET指令省略自锁电路
X0 SET X1 X2 Y0 0 1 2 LD OR OR · · · · · · 8 9 10 RST X11 Y0 11 SET LD LD LD · · · · · · Y0 X10 X11 X12 X0 X1 X2
送学生
实例

简单PLC设计过程及需完成的内容
输入 输人 继电 器 输入 原件 作用功能 触点状态 输出 输出继 电器 输出 元件 作用
任务:三相异步电动机连续 运行 1、工艺分析:过程+要求+ 方法+ 2、地址分配: X0 3、梯形图设计 4、指令表语言编制 Y0 5、接线图
380V~ FU2 FR QS FU1 220V KM
X10
X12
· · · · · · · · · · · · END
T+C、C+C电路计十时。C2小时计 数(分钟加1)、C4计昼夜(5) X000与X000互锁
T0计时 100ms×600=60s 并自复位
C0
T0 C0 X000 K60
7
8 9 12 13
RST
LD OUT LDI OR
C0
T0 C0 K60 X000 C2
C0清0,并自锁
1min×60=60min=1h
地址表(I/O清单)
输入条件 输出器 其它机内器件 件 X000:风机1(接触 Y004: M100:至少两台风 器辅助常开触点) 信号灯 机运行,信号为1 X001:风机2(接触 器辅助常开触点) M101:当无风机运 行时,其信号为1
X002:风机3(接触 器辅助常开触点)
X003:运转选择开 关
Y004
M101 T150
M101 没有运行
M100 M101 T151
T150
T150
T151
K0.5 T151
风机运行控制逻辑
K2
风机监视梯形图
基本电路编程
1、启动和停止控制电路
X0是Y0输出启动输入触点,X2是Y1输出的启动输入触点,X1是总统治按钮, X3、X4分别为Y0、Y1的点动输入触点,M0、M1辅助继电器是把自锁控制和 点动控制分开,电路中设互锁。 0 LD X0
KM
X0 SB2 Y0
X0 SET X1 Y0
LD
X0
SET Y0
FR FU 220~
PLC X1
COM COM
RST
Y0
LD
X1
RST Y0
END
END
注意:1、FR接输出回路,安全,但PLC并不知道过载的发生;
2、SET指令只能用RST复位。 3、SET指令代替自锁,程序步长可以减少。
例:两台电机延时启动控制
T0 Y2
4 ANI X3
5 OUT Y1
FR2
END
X3
注意:1.热继电器做输入 2.220V控制电压取决于实际需要; 3.对比外电路,逻辑部分由PLC完成; 4.Y2不自锁,因为Y1有自锁。
COM
COM
例 定时器做震荡电路
HL亮3S,灭2S。
SB X0 Y0 E COM COM
END X0 T1
RST C2
C2 C0 C2 X000 RST C4 C4 C2 C4 C4 K5 K24
14
15 16 19 20 21 22 23 24 25 26
RST
LD OUT LDI OR RST LD OUT LD OUT END
C2
C0 C2 K24 X000 C4 C4 C2 C4 C4 Y000 K5
M0
5S
COM
COM
FU
220V~
FR2
M0
M1
M1
10S
Y0
Y1 M1
说明:1.主要理由时间继电器触点进行控制 2.M0、M1辅助继电器起中间转换的作用。
Y1
END
例:设计一个5昼夜计时器
X000 T0 T0 X000 RST C0 K600
0 1 2 5 6
LD ANI OUT LDI OR
X000 T0 T0 K600 X000 C0
L
N
SB1 SB2
V2 U2
PLC
Y0 KM2 Y1 KM3 Y2 KM4
M 3~
W2
X0 正 X2 反 Y3 X3 停
KM4
KM3
FR
SB3
KM3
Y2
FU2
COM
COM
220V ~
堆栈指令和主令指令程序
1.
X0 Y0 Y0 X1 X0 X2 Y0 Y1 X1 Y1 Y0 T0 Y1 T0 T0 Y3 Y2 Y2 Y3 N0 Y1 MC N0 M100 K50 Y0 K50 T0 X0 X2 Y0 Y1 X1 X2 Y1 Y0
M100 T0
T0
Y2 Y3
OR
OUT T0 K50 MCR N0 MC LDI END ANI N0 M100 T0 Y3
ANI X1 ANI X2 ANI Y1 OUT Y0 LD OR X1 Y1
OUT T0 K50 MPS ANI T0 ANI Y3 OUT Y2 MPP AND T0 ANI Y2
10 OR Y1 11 ANB 12 ANI Y0 13 OUT Y1
Y1
COM
COM
END
6 ANI Y1
7 OUT Y0
14 END
例 利用主控指令对电机Y—△启动控制
工艺要求:1、按下正转按钮SB1,电机以Y—△方式正向启动,5S秒后转换成△运行; 2、按下反转按钮SB2,电机以Y—△方式反向启动,5S秒后转换成△运行; 3、SB3为停止按钮。
2.
X0
X1
X2
Y1 Y0
LD OR
X0 Y0
ANI X1 ANI X2 ANI Y1 OUT Y0 LD OR X1 Y1
用 堆 栈 指 令
相关文档
最新文档
