建筑制图第五版复习题及答案
(建筑制图)试题及答案
(建筑制图)试题及答案一、选择题(每题2分,共20分)1. 在建筑制图中,表示建筑物平面布局的图是:A. 平面图B. 立面图C. 剖面图D. 详图答案:A2. 建筑制图中的尺寸线通常采用哪种线型?A. 虚线B. 点画线C. 粗实线D. 细实线答案:D3. 建筑制图中,用于表示建筑物高度的图是:A. 平面图B. 立面图C. 剖面图D. 详图答案:B4. 建筑制图中的图例是用来表示:A. 材料B. 尺寸C. 比例D. 颜色答案:A5. 在建筑制图中,表示建筑物内部结构的图是:A. 平面图B. 立面图C. 剖面图D. 详图答案:C6. 建筑制图中,用于表示建筑物内部空间分隔的图是:A. 平面图B. 立面图C. 剖面图D. 详图答案:A7. 建筑制图中,用于表示建筑物内部细节的图是:A. 平面图B. 立面图C. 剖面图D. 详图答案:D8. 在建筑制图中,表示建筑物与周围环境关系的图是:A. 总平面图B. 立面图C. 剖面图D. 详图答案:A9. 建筑制图中,用于表示建筑物内部管道布置的图是:A. 给排水图B. 电气图C. 结构图D. 详图答案:A10. 在建筑制图中,表示建筑物内部电气系统布置的图是:A. 给排水图B. 电气图C. 结构图D. 详图答案:B二、填空题(每题2分,共20分)1. 建筑制图中的______是用来表示建筑物的尺寸和位置。
答案:尺寸线2. 建筑制图中的______是用来表示建筑物的垂直高度。
答案:立面图3. 建筑制图中的______是用来表示建筑物的内部结构。
答案:剖面图4. 建筑制图中的______是用来表示建筑物的详细构造。
答案:详图5. 建筑制图中的______是用来表示建筑物与周围环境的关系。
答案:总平面图6. 建筑制图中的______是用来表示建筑物的平面布局。
答案:平面图7. 建筑制图中的______是用来表示建筑物内部的管道布置。
答案:给排水图8. 建筑制图中的______是用来表示建筑物内部的电气系统布置。
建筑制图复习题含答案
Label1《建筑制图与识图》复习题.填空题一所在图纸编号所引用地标准图册编号为J103,2,详图引用标准图册,1.详图编号为.为3,则索引符号表示为mm. mm,剖切投射方向符号长度为4-6 2.剖切位置符号长度为. 分为3.房屋施工图由于专业分工地不同,..,轴线编号用 4.在建筑施工平面图中,横向定位轴线应用于建筑物编号用定位轴线应用于建筑物,轴线向从左到右依次编写;纵Label2编写.从下至上顺序5.房屋结构施工图一般包括. . .6.国标规定建筑平面图中剖到地墙柱断面轮廓用;看到地构配件用;被挡住地构配件轮廓用.7.写出下列常用构件地代号名称:M .C .MC .J .Z .GL .8.在物体三个投影图之间存在地关系:. . .9.二级钢和三级钢符号分别为和.10.在平面布置图上表示各构件尺寸和配筋地方式,分.. 方式共三种.一.填空题根轴线如何表示11.E号轴线之后附加地第2 .12.指北针所绘圆地直径为mm,指北针尾部宽度为mm.13.房屋施工图由于专业分工地不同,分为.. 方式共三种.14.一套建筑施工图一般包括建筑. .. .15.建筑平面图中外部地三道尺寸,由外向内依次是. .16.房屋结构施工图地图样一般包括和两种.17.写出下列常用结构构件地代号名称:B .L .QL .J .Z .GL ..18.在结构施工图上:4根直径为22地二级钢8 ;加密区间距为100,非加密区间距为200,直径为10地一级钢.中件构土凝混筋钢19.分用作其按筋钢地... 为..或20.柱地平法施工图系在柱平面布置图上采用. 方式表达选择题二.. (单位:毫米)正确地是 1.A2幅面图纸尺寸b×l297 D.420× C.420×594 A.594×841 B.841×420. ,2.平面与某投影面平行则在该投影面上投影为D.其他一斜线 C.平面实形A.一直线 B..地投影规律 3.水平投影和侧面投影应满足高都相等.长宽.高平齐 D. A.长对正 B.宽相等 C..4.正面和水平投影图所对应地侧面投影图为DABC.5.正面和水平投影图所对应地侧面投影图为DABC. 6.正等测轴侧图地轴向缩短系数正确地是 D.0.5 C.0.82 B.1.0 A.1.2.原理绘制7.工程图纸一般是采用正投影图 D. C.斜投影图 A.中心投影法 B.平行投影法.8.图样上地尺寸数字代表地是D.其他 B.图线地长度尺寸 C.随比例变化地尺寸A.实际尺寸.绘制9.在总平面图中新建房屋用细虚线D. B. 粗虚线细实线 C.粗实线A..无弯钩地钢筋(一般钢筋)搭接图例正确地是施工图中10.,DBCA.11.绘图板地工作边为无工作边D.C.两边都是 B.长边 A.短边. 粗实线一般用于12.房屋建筑制图标准规定, B.可见轮廓线 A.主要可见轮廓线可见轮廓线及图例线D. C.不可见轮廓线.地投影规律13.水平投影和正面投影应满足.高都相等D.长.宽C.高平齐 A.长对正 B.宽相等.正面和水平投影图所对应地侧面投影图为14.DABC.15.正面和水平投影图所对应地侧面投影图为CDAB16.建筑施工图中除了标高用到了m做单位还有用到了m作单位.A.底层平面层B.标准层C.立面图D.总平面图17.建筑剖面图剖切符号一般应标注在.A.标准层平面B.底层平面C.顶层平面D.其他18.当比例为1:50时,图上量得长度为30mm,实际长度为m.A.1.5B.15C.0.15D.3019.在总平面图中未来待建房屋用绘制.A.粗虚线B.细实线C.粗实线D.细虚线20.楼(屋)盖建筑构造层次表达一般不会出现在.A.剖面图B.墙体剖面C.施工说明D.立面图三.识图)看下图回答问题1(.三.识图题(1)KZ2 500mm×600mm 4根直径22mm地II级钢筋直径8mm地I 级钢筋,间距200mm布置(2)240 C1,1500mm .C2,1200mmM1,1800mm.M2,1200mm.M3,1000mm.M4,800mm C1.M1.台阶.楼梯间西900 20(3)1.该柱地编号是(),该柱地截面尺寸是().2.表示()表示( 3.))看下图回答问题2(.首层平面图1:1001.建筑物外墙厚()mm.2.列举该层窗地编号及其宽度:();列举该层门地编号及其宽度:().3.剖切符号可知,剖切平面1-1通过(),投射方向是向().4.散水地宽度是()mm,室外台阶与室内地面地高差是()mm..④所标钢筋标注地意思.②.并且标出①,断面图1-1.2-2)画出3(.答案填空题一.大写4.开间,设备施工图建筑施工图,结构施工图, 1.2.6~10,4~6 3.,粗实线,细实线,基础图 6.,阿拉伯数字,进深,大写英文字母 5.平面图结构详图9.10.平面注宽相等,高齐平基础,柱,过梁8.长对正,.虚线7.门窗.门连窗,写,列表注写,截面注写11.12.24,3 13.建筑施工图,结构施工图,设备施工图14.总平面图,平面图,立面图,剖面图,详图15.总尺寸,轴线尺寸,细部尺寸16.结构平面图,构件详图17.板.梁.圈梁.基础.柱.过梁18.截面,列表注写20. 箍筋, 分布筋,架立筋,受力筋19. 注写二.选择题8.A 7.D 9.C 6.C 4.B 2.C 1.C 3.B 5.C17.B 16.D 15.D 14.B 13.A 12.A 11.A 10.C18.A 19.D 20.D三.识图题(1)KZ2 500mm×600mm 4根直径22mm地II级钢筋直径8mm地I 级钢筋,间距200mm布置(2)240 C1,1500mm .C2,1200mmM1,1800mm.M2,1200mm.M3,1000mm.M4,800mm C1.M1.台阶.楼梯间西900 20(3)。
建筑制图习题及答案
一、判断题(在下面的横线上填写两直线的相对位置)(10分)两直线;两直线;两直线;两直线;两直线二、选择题(12分)1.已知点A(20,0,0)和点B(20,0,10),关于点A和点B的相对位置,哪一种判断是正确的?()A、点B在点A前面B、点B在点A上方,且重影于V面上C、点A在点B下方,且重影在OX轴上D、点A在点B前面2.侧垂面的H投影()。
A、呈类似形B、积聚为一直线C、反映平面对W面的倾角D、反映平面对H面的倾角3.两等直径圆柱轴线正交相贯,其相贯线是()A、空间曲线B、椭圆C、直线D、圆4.正垂面与侧垂面相交,其交线是()。
A、侧垂线B、水平线C、一般线D、正平线5.选择正确的三面投影图()。
(A)(B)(C)6.选择形体正确的W面投影()。
三、过点M作一条与平面ABC平行的水平线。
(6分)四、补全组合体H面、V面上所缺的线(8分)五、补绘组合体的H面投影(17分)六、补全两形体的相贯线(10分)七、补绘被截圆锥的另外两面投影。
(18分)八、在指定位置绘出下面构件的1-1剖面图和2-2断面图(19分)。
试卷答案一、判断题(在下面的横线上填写两直线的相对位置)(10分)两直线平行;两直线相交;两直线相交;两直线交叉;两直线交叉二、选择题(12分)1.已知点A(20,0,0)和点B(20,0,10),关于点A和点B的相对位置,哪一种判断是正确的?( C )A、点B在点A前面B、点B在点A上方,且重影于V面上C、点A在点B下方,且重影在OX轴上D、点A在点B前面2.侧垂面的H投影( A )。
A、呈类似形B、积聚为一直线C、反映平面对W面的倾角D、反映平面对H面的倾角3.两等直径圆柱轴线正交相贯,其相贯线是( B )A、空间曲线B、椭圆C、直线D、圆4.正垂面与侧垂面相交,其交线是(C )。
A、侧垂线B、水平线C、一般线D、正平线5.选择正确的三面投影图( A )。
(A)(B)(C)6.选择形体正确的W面投影( D )。
建筑制图试题及答案
建筑制图试题及答案一、单项选择题(每题2分,共20分)1. 建筑制图中,表示建筑物的平面形状和位置关系的图是:A. 立面图B. 剖面图C. 平面图D. 详图答案:C2. 建筑制图中,用于表示建筑物内部结构细节的图是:A. 总平面图B. 立面图C. 剖面图D. 详图答案:D3. 在建筑制图中,比例尺是用来表示:A. 图纸与实际尺寸的比例关系B. 图纸与实际尺寸的绝对关系C. 图纸与实际尺寸的相对关系D. 图纸与实际尺寸的无关系答案:A4. 建筑制图中,轴线是用来表示:A. 建筑物的对称性B. 建筑物的中心线C. 建筑物的边缘线D. 建筑物的边界线答案:B5. 在建筑制图中,尺寸标注应遵循的原则是:A. 随意标注B. 清晰、准确C. 模糊、随意D. 简洁、模糊答案:B6. 建筑制图中,表示建筑物高度的图是:A. 总平面图B. 立面图C. 平面图D. 剖面图答案:B7. 建筑制图中,用于表示建筑物内部空间划分的图是:A. 总平面图B. 立面图C. 平面图D. 详图答案:C8. 在建筑制图中,材料表是用来表示:A. 建筑物的尺寸B. 建筑物的材料C. 建筑物的结构D. 建筑物的布局答案:B9. 建筑制图中,表示建筑物的垂直剖面的图是:A. 总平面图B. 立面图C. 平面图D. 剖面图答案:D10. 在建筑制图中,用于表示建筑物的外部装饰和细节的图是:A. 总平面图B. 立面图C. 平面图D. 详图答案:B二、多项选择题(每题3分,共30分)1. 建筑制图中常见的图纸类型包括:A. 总平面图B. 平面图C. 立面图D. 剖面图E. 详图答案:ABCDE2. 建筑制图中,比例尺的作用包括:A. 表示图纸与实际尺寸的比例B. 表示图纸与实际尺寸的绝对关系C. 表示图纸与实际尺寸的相对关系D. 表示图纸与实际尺寸的无关系答案:AC3. 建筑制图中,轴线的作用包括:A. 表示建筑物的对称性B. 表示建筑物的中心线C. 表示建筑物的边缘线D. 表示建筑物的边界线答案:AB4. 在建筑制图中,尺寸标注的原则包括:A. 随意标注B. 清晰、准确C. 模糊、随意D. 简洁、模糊答案:B5. 建筑制图中,表示建筑物高度的图包括:A. 总平面图B. 立面图C. 平面图D. 剖面图答案:B6. 建筑制图中,用于表示建筑物内部空间划分的图包括:A. 总平面图B. 平面图C. 立面图D. 详图答案:B7. 在建筑制图中,材料表的作用包括:A. 表示建筑物的尺寸B. 表示建筑物的材料C. 表示建筑物的结构D. 表示建筑物的布局答案:B8. 建筑制图中,表示建筑物的垂直剖面的图包括:A. 总平面图B. 立面图C. 平面图D. 剖面图答案:D9. 在建筑制图中,用于表示建筑物的外部装饰和细节的图包括:A. 总平面图B. 立面图C. 平面图D. 详图。
《建筑制图》-题目及部分答案

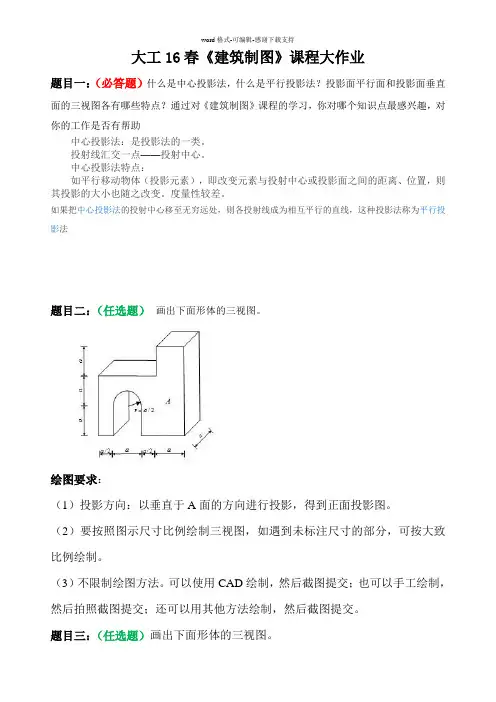

大工16春《建筑制图》课程大作业题目一:(必答题)什么是中心投影法,什么是平行投影法?投影面平行面和投影面垂直面的三视图各有哪些特点?通过对《建筑制图》课程的学习,你对哪个知识点最感兴趣,对你的工作是否有帮助中心投影法:是投影法的一类。
投射线汇交一点——投射中心。
中心投影法特点:如平行移动物体(投影元素),即改变元素与投射中心或投影面之间的距离、位置,则其投影的大小也随之改变。
度量性较差。
如果把中心投影法的投射中心移至无穷远处,则各投射线成为相互平行的直线,这种投影法称为平行投影法题目二:(任选题)画出下面形体的三视图。
绘图要求:(1)投影方向:以垂直于A面的方向进行投影,得到正面投影图。
(2)要按照图示尺寸比例绘制三视图,如遇到未标注尺寸的部分,可按大致比例绘制。
(3)不限制绘图方法。
可以使用CAD绘制,然后截图提交;也可以手工绘制,然后拍照截图提交;还可以用其他方法绘制,然后截图提交。
题目三:(任选题)画出下面形体的三视图。
绘图要求:(1)投影方向:以垂直于A面的方向进行投影,得到正面投影图。
(2)要按照图示尺寸比例绘制三视图,如遇到未标注尺寸的部分,可按大致比例绘制。
(3)不限制绘图方法。
可以使用CAD绘制,然后截图提交;也可以手工绘制,然后拍照截图提交;还可以用其他方法绘制,然后截图提交。
题目四:(任选题)画出下面形体的三视图。
绘图要求:(1)投影方向:以垂直于A面的方向进行投影,得到正面投影图。
(2)要按照图示尺寸比例绘制三视图,如遇到未标注尺寸的部分,可按大致比例绘制。
(3)不限制绘图方法。
可以使用CAD绘制,然后截图提交;也可以手工绘制,然后拍照截图提交;还可以用其他方法绘制,然后截图提交。
建筑制图习题(含答案)
一、填空题1、首层地面的设计标高一般为±0.000;墙身水平防潮层的标高一般为-0.0602、基础按照构造形式可分为桩基础、独立基础、箱型基础、条形基础、梁板式筏形基础。
3、基础的形式一般取决于上部承重构件的形式,如墙下的基础做成条形基础;柱下的基础做成_独立__基础。
4、门窗过梁的做法常用的有砖拱过梁、钢筋混凝土过梁和钢筋砖过梁。
5、屋顶排水方式可分为有组织排水和无组织排水两类。
6、按照建筑的耐火性能,根据我国现行规范规定,建筑物的耐火等级分为四级,耐火等级标准依据建筑物主要构件的燃烧性能和耐火极限两个因素确定。
随着级数数值的增加防火性能越低。
7、墙身水平防潮层做法有防水卷材、细石砂浆和细石混凝土防潮层。
8、当设计最高地下水位高于地下室地坪时,地下室的外墙和地坪都浸泡在水中,此时地下室应做防水处理。
9、底层楼梯间平台下方设通道或出入口时,为增加净高,可将双跑梯设计为长短跑楼梯、直跑楼梯、局部降低地坪、底层长短跑并局部降低地坪_。
10、建筑的耐久年限分4种,一级建筑的耐久年限为100年以上,二级建筑的耐久年限为50-100年。
我校教学楼的耐久等级为2级。
11、墙体的承重方案分为:横墙承重、纵墙承重、墙和柱承重和纵墙混合承重。
从墙体承重方案分析得知:横墙承重整体性好,刚度大,有利于抵抗水平荷载,纵墙开窗洞口限制较少。
纵墙承重,适宜于在使用上有较大空间的建筑。
12、刚性屋面防水方案其适应变形的关键构造方法是_隔离层__、配钢筋网、设分仓缝。
13、刚性防水屋面施工方便,造价经济,其缺点是对温度_和_结构较为敏感,要采取防止产生裂缝的构造措施。
14、当墙身两侧室内地面标高有高差时,为避免墙身受潮,常在室内地面处设_水平防潮层并在靠土的垂直墙面设_垂直防潮层_。
_15、平屋面坡度的形成方式有两种,即材料找坡、结构找坡;16、每个梯段的踏步级数一般不应小于3级,亦不应大于18级;17、门窗框的安装方法有_立口___和__塞口_两种。
《建筑工程制图》第五版复习资料
《建筑工程制图》复习资料一、复习提纲1 制图的基本知识(1) 明确常用制图工具的用途。
(2) 明确国家标准关于图幅、图线、比例和字体的规定。
(3) 明确尺寸标注的基本要领。
线性尺寸、角度尺寸和直径(半径)的标注要领。
2 投影的基本知识(1) 明确投影的分类及其用途。
(2) 明确投影的3个基本特性。
真实性、积聚性和类似性。
(3) 明确三视图的形成原理。
(4) 明确三视图中视图与物体的对应关系及其投影规律。
3 点、直线、平面的投影(1) 明确点的投影规律及投影可见性的判别方法。
(2) 明确各种直线的投影特性。
正平线、侧平线、水平线;正垂线、侧垂线、铅垂线。
(3) 明确各种平面的投影特性。
正平面、侧平面、水平面;正垂面、侧垂面、铅垂面。
4 轴测图(1) 明确轴测图的主要参数。
轴间角和轴向收缩率。
(2) 明确正等轴测图的特点及其用途。
(3) 明确斜二轴测图的特点及用途。
5 组合体(1) 明确组合体的基本组合形式。
(2) 掌握补画组合体三视图中遗漏图线的方法。
(3) 掌握根据组合体两个视图补画第三视图的方法。
(4) 掌握根据物体轴测图绘制三视图的方法。
(5) 掌握组合体三视图的尺寸标注要领。
6 图样画法(1) 明确基本视图的种类。
(2) 明确辅助视图的种类和用途。
(3) 明确全剖视图和半剖视图的画法。
(4) 明确断面图的用途。
7 建筑施工图(1) 明确建筑施工图的用途。
(2) 明确建筑平面图的用途,并能识读中等难度的图形。
(3) 明确建筑立面图的用途,并能识读中等难度的图形。
(4) 明确建筑剖面图的用途,并能识读中等难度的图形。
8 结构施工图(1) 明确结构施工图的用途。
(2) 明确结构施工图的基本类型。
9 室内给水排水图(1) 明确室内给水排水图的用途。
(2) 明确室内给水排水图的基本类型。
10 机械图(1) 明确机械图的特点。
(2) 了解什么是零件图和装配图。
二、复习参考题1.补画图中缺少的图线图1 案例1 图2 案例1参考答案图3 案例2 图4 案例2参考答案图5 案例3 图6 案例3参考答案图7 案例4 图8 案例4参考答案图9 案例5 图10 案例5参考答案图11 案例6 图12 案例6参考答案图13 案例7 图14 案例7参考答案图15 案例8 图16 案例8参考答案图17 案例9 图18 案例9参考答案图19 案例10 图20 案例10参考答案图21 案例11 图22 案例11参考答案图23 案例12 图24 案例12参考答案2.由两视图补画第三视图图25 案例1 图26 案例1参考答案图27 案例2 图28 案例2参考答案图29 案例3 图30 案例3参考答案图31 案例4 图32 案例4参考答案图33 案例5 图34 案例5参考答案图35 案例6 图36 案例6参考答案图37 案例7 图38 案例7参考答案图39 案例8 图40 案例8参考答案图41 案例9 图42 案例9参考答案图43 案例10 图44 案例10参考答案图45 案例11 图46 案例11参考答案3.将主视图改为全剖视图图47 案例1 图48 案例1参考答案图49 案例2 图50 案例2参考答案将主视图画成半剖视图,右视图画为全剖视图。
建筑制图第五版 复习题含答案
《建筑制图与识图》复习题一、填空题1、详图编号为2,详图引用标准图册,所引用的标准图册编号为J103,所在图纸编号为3,则索引符号表示为。
2、剖切位置符号长度为mm,剖切投射方向符号长度为mm。
3、房屋施工图由于专业分工的不同,分为、、。
4、在建筑施工平面图中,横向定位轴线应用于建筑物,轴线编号用从左到右依次编写;纵向定位轴线应用于建筑物,轴线编号用从下至上顺序编写。
5、房屋结构施工图一般包括、、。
6、国标规定建筑平面图中剖到的墙柱断面轮廓用;看到的构配件用;被挡住的构配件轮廓用。
7、写出下列常用构件的代号名称:M 、C 、MC 、J 、Z 、GL 。
8、在物体三个投影图之间存在的关系:、、。
9、二级钢和三级钢符号分别为和。
10、在平面布置图上表示各构件尺寸和配筋的方式,分、、方式共三种。
11、E号轴线之后附加的第2根轴线如何表示。
12、指北针所绘圆的直径为mm,指北针尾部宽度为mm。
13、房屋施工图由于专业分工的不同,分为、、方式共三种。
14、一套建筑施工图一般包括建筑、、、。
15、建筑平面图中外部的三道尺寸,由外向内依次是、、。
16、房屋结构施工图的图样一般包括和两种。
17、写出下列常用结构构件的代号名称:B 、L 、QL 、J 、Z 、GL 。
18、在结构施工图上:4根直径为22的二级钢;加密区间距为100,非加密区间距为200,直径为10的一级钢。
19、钢筋混凝土构件中的钢筋按其作用分为、、、。
20、柱的平法施工图系在柱平面布置图上采用或方式表达。
二、选择题1、A2幅面图纸尺寸b×l(单位:毫米)正确的是。
A、594×841B、841×420C、420×594D、420×2972、平面与某投影面平行,则在该投影面上投影为。
A、一直线B、一斜线C、平面实形D、其他3、水平投影和侧面投影应满足的投影规律。
A、长对正B、宽相等C、高平齐D、长、宽、高都相等4、正面和水平投影图所对应的侧面投影图为。
建筑制图第五版复习题及答案
建筑制图复习题一、填空题1、工程建设制图中的主要可见轮廓线应选用粗实线2、图样上的尺寸包括尺寸界线、尺寸线、_尺寸起止符号、尺寸数字3、标高有相对标高和绝对标高,相对标高的零点是青岛附近黄海海平面4、房屋施工图由于专业分工的不同,分为建筑施工图、结构施工图和设备施工图5、指北针圆的直径宜为24mm,用细实线绘制。
6、在建筑平面图中,横行定位轴线应用阿拉伯数字从左至右依次编写;竖向定位轴线应用大写拉丁字母从下至上顺序编写。
7、工程制图图幅幅面主要有5种。
8、根据不同的剖切方式,剖面图有全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图。
9、为保护钢筋、防蚀防火,并加强钢筋与混凝土的粘结力,钢筋至构件表面应有一定厚度的混凝土,这层混凝土称为__混凝土保护层__。
10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。
二、单选题1、在建筑平面图中,位于2和3轴线之间的第一根分轴线的正确表达为(A)。
(A) (B) (C) (D) 2.建筑的耐火等级可分为( B )级。
A、3B、4C、5D、63、填充不得穿越尺寸数字,不可避免时。
应该是(A)A、图线断开B、二者重合C、省略标注D、前述均可4、7-9层的住宅属于(C)A、低层B、多层C、中高层 D 、高层5、建筑平面图中的中心线、对称一般应用。
(C)A、细实线B、细虚线C、细单点长画线D、吸双点画线6、建筑施工图中定位轴线端部的圆用细实线绘制,直径为(A)。
A、8-10mmB、11-12mmC、5-7mmD、12-14mm7、建筑施工图中索引符号的圆的直径为(B)。
A、8mmB、10mmC、12mmD、14mm8、建筑施工图上一般注明的标高是( B )。
A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明9、建筑物结构承重可分为( D )。
A 、墙承重式、框架结构B 、墙承重式C 、半框架结构,框架结构D 、墙承重式、框架结构、空间结构、半框架结构10、有一栋房屋在图上量得长度为50cm ,用的是1:100比例,其实际长度是( B ).A 、5mB 、50mC 、500mD 、5000m11、建筑工程图中尺寸单位,总平面图和标高单位用( C )为单位。
建筑制图试题及答案
建筑制图试题及答案一、单项选择题(每题2分,共20分)1. 在建筑制图中,表示建筑物平面形状和平面位置的图称为()。
A. 平面图B. 立面图C. 剖面图D. 详图答案:A2. 建筑制图中,用于表示建筑物内部结构和构造细节的图称为()。
A. 平面图B. 立面图C. 剖面图D. 详图答案:D3. 在建筑制图中,比例尺是用来表示图上距离与实际距离之间的()。
A. 比例关系B. 面积关系C. 体积关系D. 长度关系答案:A4. 建筑制图中,用于表示建筑物高度和宽度的图称为()。
A. 平面图B. 立面图C. 剖面图D. 详图答案:B5. 在建筑制图中,用于表示建筑物内部结构和构造的垂直剖切面图称为()。
B. 立面图C. 剖面图D. 详图答案:C6. 建筑制图中,表示建筑物内部结构和构造的水平剖切面图称为()。
A. 平面图B. 立面图C. 剖面图D. 详图答案:D7. 在建筑制图中,用于表示建筑物内部空间和结构的图称为()。
A. 平面图B. 立面图D. 详图答案:C8. 建筑制图中,用于表示建筑物外部形状和结构的图称为()。
A. 平面图B. 立面图C. 剖面图D. 详图答案:B9. 在建筑制图中,用于表示建筑物内部结构和构造的局部放大图称为()。
A. 平面图B. 立面图C. 剖面图D. 详图答案:D10. 建筑制图中,用于表示建筑物内部结构和构造的图称为()。
A. 平面图B. 立面图C. 剖面图D. 详图答案:D二、多项选择题(每题3分,共15分)1. 建筑制图中,下列哪些图可以表示建筑物的内部结构和构造()。
A. 平面图B. 立面图C. 剖面图D. 详图答案:C, D2. 建筑制图中,下列哪些图可以表示建筑物的外部形状和结构()。
A. 平面图B. 立面图C. 剖面图D. 详图答案:B, D3. 建筑制图中,下列哪些图可以表示建筑物的平面形状和平面位置()。
A. 平面图B. 立面图C. 剖面图D. 详图答案:A4. 建筑制图中,下列哪些图可以表示建筑物的高度和宽度()。
(建筑制图)试题及答案
(建筑制图)试题及答案一、选择题(每题2分,共20分)1. 在建筑制图中,表示建筑物平面布局的图是:A. 平面图B. 立面图C. 剖面图D. 详图答案:A2. 建筑制图中的尺寸线通常采用哪种线型?A. 虚线B. 点画线C. 粗实线D. 细实线答案:D3. 建筑制图中,用于表示建筑物高度的图是:A. 平面图B. 立面图C. 剖面图D. 详图答案:B4. 建筑制图中的图例是用来表示:A. 材料B. 尺寸C. 比例D. 颜色答案:A5. 在建筑制图中,表示建筑物内部结构的图是:A. 平面图B. 立面图C. 剖面图D. 详图答案:C6. 建筑制图中,用于表示建筑物内部空间分隔的图是:A. 平面图B. 立面图C. 剖面图D. 详图答案:A7. 建筑制图中,用于表示建筑物内部细节的图是:A. 平面图B. 立面图C. 剖面图D. 详图答案:D8. 在建筑制图中,表示建筑物与周围环境关系的图是:A. 总平面图B. 立面图C. 剖面图D. 详图答案:A9. 建筑制图中,用于表示建筑物内部管道布置的图是:A. 给排水图B. 电气图C. 结构图D. 详图答案:A10. 在建筑制图中,表示建筑物内部电气系统布置的图是:A. 给排水图B. 电气图C. 结构图D. 详图答案:B二、填空题(每题2分,共20分)1. 建筑制图中的______是用来表示建筑物的尺寸和位置。
答案:尺寸线2. 建筑制图中的______是用来表示建筑物的垂直高度。
答案:立面图3. 建筑制图中的______是用来表示建筑物的内部结构。
答案:剖面图4. 建筑制图中的______是用来表示建筑物的详细构造。
答案:详图5. 建筑制图中的______是用来表示建筑物与周围环境的关系。
答案:总平面图6. 建筑制图中的______是用来表示建筑物的平面布局。
答案:平面图7. 建筑制图中的______是用来表示建筑物内部的管道布置。
答案:给排水图8. 建筑制图中的______是用来表示建筑物内部的电气系统布置。
建筑工程制图复习题附带答案5
建筑工程制图复习题一、单项选择题:1、正平面必然垂直于( A )A、W、H面B、W、V面C、v、H面D、V面2、在三面正投影中,同一物体的三个投影图之间具有( D )关系。
A、相类似B、比例C、不确定D、三相等3、楼梯的梯段长度是指( B )A、梯段倾斜的长度B、梯段水平投影的长度C、梯间净空长度D、梯段踏步宽的总和4、半砖墙实际厚( A )A、115mmB、178mmC、240mmD、370mm5、我国建筑统一模数中规定的基本模数为( B )A、10mmB、100mmC、300mmD、600mm6、图纸幅面即指图纸大小,简称图幅,标准的2号图纸的幅面宽为( C )A、841×1189B、594×841C、420×594D、297×4207、一般画建筑的轴线是采用( D )A、虚线B、实线C、双点长画线D、细单点长画线8、比列尺是刻有不同比例的直尺,一般比列尺上有( C )种比列。
A、4B、5C、6D、7E、89、详图索引符号园的直径应为( C )毫米。
A、8B、9C、10D、20E、2410、相互的平行图线,其间隙不宜小于该图中粗线宽度,且不宜小于(A)毫米。
A、0.7B、0.8C、0.9D、10二、多项选择题:1、组合体的组合形式有(ABD )A、综合法B、叠加法C、叠加截割法D、截割法2、组合体的尺寸标注包括( ACD )A、定形尺寸B、尺寸数字C、定位尺寸D、总尺寸E、尺寸界限3、模数一般分为(ABC )A、基本模数B、分模数C、扩大模数D、导出模数4、房屋是由(ABCDEF)组成。
A、基础B、墙和柱C、楼地面D、楼梯E、屋顶F、门窗5、在结构平面图中配置双层钢筋时,底层钢筋的弯钩应(AC )A、向上B、向下C、向右D、向左6、一般具有通用性质的图样叫( BD )A、标准图集B、标准图C、通用图集D、通用图7、同一个物体的三个正投影之间具有(ACD )的“三等”关系。
建筑工程制图复习题(解答版)
建筑工程制图复习题一、填空题1、建筑剖面一般应标出剖切到部分的__________尺寸和__________。
在建筑剖面图中应补充标注出房屋内部的一些标高,如__________等。
2、结构平面图是表示建筑物室外地面以上各层平面承重构件布置的图样。
楼层结构平面图是采用楼面上方的一个水平剖面图来表示。
3、基础的形式一般取决于上部承重构件的形式,如墙下的基础做成条形基础;柱下的基础做成独立基础。
4、详图的位置和编号,应以详图符号(详图标志)表示,详图符号以粗实线绘制,直径为14mm,详图与被索引的图样不在同一张图纸内时,用水平直径线将圆分为上下两半,上方分子表示详图编号,下方分母表示被索引的图纸编号。
5、钢筋混凝土是由水、水泥、黄砂、石子按一定比例配合搅拌而成的?复合材料。
钢筋的特点是抗拉强度高,而混凝土的抗拉强度低、抗压强度高,在钢筋混凝土结构中,钢筋主要承受拉应力?,混凝土主要承受压应力?。
6、尺寸一般标注在图样轮廓线之外,不可与__________、__________及符号相交。
当需要标注若干互相平行的尺寸时,应使短尺寸离轮廓线最近?,尺寸线离最外轮廓线的距离一般不小于__________。
7、有些物体内部形状复杂或层次较多,可用__________剖切。
对建筑物多层构造的部分可采用分层局部?剖切。
8、指北针外圆用细实线绘制,圆的直径为24mm。
9、写出下列常用结构构件的代号名称:B板、QL圈梁、YP雨篷、GL过梁。
10、钢筋混凝土构件中的钢筋按其作用可分为受力筋、架力筋、分布筋、箍筋、构造筋。
11、当用剖切平面剖切物体时,只画出物体与剖切平面相交部分的图形称为断面图。
12、总平面图是用来表示整个建筑基地的总体布局,包括新建房屋、构筑物等的位置和朝向,室外场地、道路、绿化等的布置,地形、地貌、标高等以及与原有环境的关系和邻界情况等情况。
《国家制图标准》规定:总平面图的常用比例应为1:500,1:1000,1:2000。
工程制图习题集第五版答案
工程制图习题集第五版答案工程制图是工程技术领域中的一项基本技能,它要求学生不仅要掌握绘图的基本原理和方法,还要能够熟练运用各种绘图工具进行实际操作。
《工程制图习题集》第五版是一本广泛使用的教材,它包含了大量的练习题和实例,帮助学生加深对工程制图知识的理解和应用能力。
以下是该习题集的部分答案解析,供参考:工程制图习题集第五版答案解析一、基础绘图技能1. 直线和曲线的绘制:- 直线:使用直尺和绘图笔,确保线条笔直且粗细一致。
- 曲线:使用曲线板或徒手绘制,注意曲线的平滑和自然。
2. 圆和圆弧的绘制:- 圆:使用圆规,确保半径一致,圆周平滑。
- 圆弧:确定圆心和半径后,绘制圆弧,注意圆弧的起始点和终止点。
二、视图和剖视图1. 三视图的绘制:- 正视图:展示物体的正面视图。
- 侧视图:展示物体的侧面视图。
- 俯视图:展示物体的顶面视图。
2. 剖视图的绘制:- 选择适当的剖面线,展示物体内部结构。
三、尺寸标注1. 线性尺寸:- 确保尺寸线与被标注的线平行,尺寸数字清晰可读。
2. 角度尺寸:- 使用角度尺或量角器,确保角度准确。
3. 半径和直径尺寸:- 使用圆规或直径尺,确保尺寸准确无误。
四、复杂图形的绘制1. 对称图形:- 利用对称性,先绘制一半,然后镜像复制另一半。
2. 组合图形:- 将图形分解为基本图形,逐一绘制,最后组合。
五、工程图的应用1. 零件图:- 展示零件的详细尺寸和公差。
2. 装配图:- 展示多个零件如何组合在一起。
3. 焊接图:- 展示焊接点的位置和类型。
六、习题解答技巧1. 审题:- 仔细阅读题目要求,明确绘图目的和要求。
2. 绘图步骤:- 按照先整体后局部的原则,逐步完成绘图。
3. 检查与修正:- 完成绘图后,仔细检查尺寸和图形是否符合要求,及时修正错误。
请注意,以上内容仅为示例性答案解析,实际习题集的答案可能包含更多的细节和具体题目的解答。
建议学生在练习时,结合具体题目和教材内容,进行深入学习和实践。
建筑制图复习题及答案
《建筑制图》复习题一、单项选择题(共30分,每题2分。
注:下列各题备选项中,只有一项是正确的,请将所选答案序列号填入题目的括号内):1.(D)GB规定,建筑工程图上标高及总平面图的尺寸单位是______。
A.米;B.分米;C.厘米;D.毫米2.(D)GB规定,建筑工程图的A2幅面的图纸大小是______。
A.297mm×420mm;B. 297mm×210mm;C. 594mm×210mm;D. 594mm×420mm3.(A)GB规定,建筑工程图的A3幅面的图纸大小是______。
A.297mm×420mm;B. 297mm×210mm;C. 594mm×210mm;D. 594mm×420mm4.(B)GB规定,建筑工程图的A4幅面的图纸大小是______。
A.297mm×420mm;B. 297mm×210mm;C. 594mm×210mm;D. 594mm×420mm5.(C)平行投影法按照投影线与投影面的关系可分为______。
A.中心投影法、正投影法;B.中心投影法、斜投影法C.正投影法、斜投影法;D.中心投影法、平行投影法6.(B)同一个物体的三个投影图之间具有的“三等”关系是______。
A.长对正、高平齐;B.长对正、高平齐、宽相等C.高平齐、宽相等;D.长对正、高相等、宽平齐7.(C)平面平行于投影面时,其投影是______。
A.直线;B.缩小的平面;C.反映实形的平面;D.积聚成一条斜线8.(B)在薄板板面标注板厚尺寸时,应在尺寸数字前加注符号______。
A.Δ;B.t;C.σ;D.β9.(D)长方体组合体投影图中线的含义是______。
A.棱角的投影;B.棱线的投影;C.面的积聚;D.棱线的投影及面的积聚10.(C)图样中_____________之比,称为比例。
(完整)建筑制图复习题(一)及答案
(完整)建筑制图复习题(一)及答案编辑整理:尊敬的读者朋友们:这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布的,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是任然希望((完整)建筑制图复习题(一)及答案)的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈,这将是我们进步的源泉,前进的动力。
本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为(完整)建筑制图复习题(一)及答案的全部内容。
建筑制图与识图复习题(一)一、在下面的横线上填写两直线的相对位置(10分)两直线 ; 两直线 ; 两直线 ; 两直线 ; 两直线 二、选择题(10分)1.选择正确的三面投影图( )。
A BC2.)三、补全下图的相贯线(15分)四、补画出W面投影(15分)五、在指定位置绘出下面构件的1—1和2—2断面图(10分)1一1 2一2六、解释详图索引符号、定位轴线符号和风向玫瑰图及钢筋编号的意思。
(15分)七、由建筑平面图和建筑立面图回答下列问题(25分)(1)详细介绍该建筑的情况,如朝向层数层高布局尺寸门窗内外墙等信息。
(2)一层客厅、餐厅、厨房、卫生间的标高各为多少?(3)1-1剖切自后向前剖切到了哪几部分?复习题(一)答案一.填空题(在下面的横线上填写两直线的相对位置)(10分)两直线平行;两直线相交;两直线相交 ;两直线交叉;两直线交叉二.选择题(10分)1.选择正确的三面投影图( A )2.选择形体正确的W面投影( D )三.补全下图的相贯线(15分)四、补画出W面投影(15分)找出5个点每个点2分作出对称一边的3分连线2分共15分五、在指定位置绘出下面构件的1—1和2-2断面图(10分)六、在指定的位置解释详图索引符号和定位轴线符号和风向玫瑰图和钢筋编号的意思。
(15分)全年风向以西北风为主,夏季以东南风为主1号筋为1根带肋钢筋直径是12;2号筋2根光圆筋直径12;3号筋三根带肋钢筋直径是20;4号筋为光圆筋直径8间距150均布.七、由建筑平面图和建筑立面图回答下列问题(本题共25分)(1)总体介绍该建筑。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
建筑制图复习题
一、填空题
工程建设制图中的主要可见轮廓线应选用粗实线
图样上的尺寸包括尺寸界线、尺寸线、_尺寸起止符号、尺寸数字
标高有相对标高和绝对标高
房屋施工图由于专业分工的不同,分为建筑施工图、结构施工图和
设备施工图
指北针圆的直径宜为24mm,用细实线绘制。
在建筑平面图中,横行定位轴线应用阿拉伯数字从左至右依次编写;竖向定位轴线应用大写拉丁字母从下至上顺序编写。
工程制图图幅幅面主要有5种。
根据不同的剖切方式,剖面图有全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图。
二、单选题
在建筑平面图中,位于2和3轴线之间的第一根分轴线的正确表达为(A)。
(A) (B) (C) (D)
建筑平面图中的中心线、对称一般应用。
(C)
A、细实线
B、细虚线
C、细单点长画线
D、吸双点画线
建筑施工图中定位轴线端部的圆用细实线绘制,直径为(A)。
A、8-10mm
B、11-12mm
C、5-7mm
D、12-14mm
建筑施工图中索引符号的圆的直径为(B)。
A、8mm
B、10mm
C、12mm
D、14mm
建筑施工图上一般注明的标高是( B )。
A、绝对标高
B、相对标高
C、绝对标高和相对标高
D、要看图纸上的说明有一栋房屋在图上量得长度为50cm,用的是1:100比例,其实际长度是( B ).
A、5m
B、50m
C、500m
D、5000m
建筑工程图中尺寸单位,总平面图和标高单位用( C )为单位。
A、mm
B、cm
C、m
D、km
施工平面图中标注的尺寸只有数量没有单位,按国家标准规定单位应该是( A )。
A、mm
B、cm
C、m
D、km
下列投影图中正确的11剖面图是( B )。
1-1
A
1-1
B 1-1
C 1-1D
下列立面图的图名中错误的是( A )
A 、房屋立面图
B 、东立面图
C 、 ⑦-----①立面图
D 、○A -----○
F 立面图 关于标高,下列( C )的说法是错误的。
A. 负标高应注“-”
B. 正标高应注“+”
C. 正标高不注“+”
D. 零标高应注“±”
立面图不能按( C )方式命名。
A .朝向 B.轴线 C.色彩 D .主出入口 “φ8@200”没能表达出这种钢筋的( A )。
A. 弯钩形状
B. 级别
C. 直径
D. 间距
详图索引符号为2
3圆圈内的3表示( C )。
A.详图所在的定位轴线编号
B.详图的编号
C.详图所在的图纸编号
D.被索引的图纸的编号
主要用来确定新建房屋的位置、朝向以及周边环境关系的是( C )。
A 建筑平面图
B 建筑立面图
C 总平面图
D 功能分区图
墙体是房屋的一个重要组成部分,按墙的平面位置不同分为( B ).
A 、纵墙与横墙
B 、外墙和内墙
C 、承重墙与非承重墙
D 、砖墙与钢筋混凝土墙
下列叙述中不正确的是( C )
A 、3%表示长度为100.高度为3的坡度倾斜度
B 、指北针一般画在总平面图和底层平面图上
C 、总平面图中的尺寸单位为毫米,标高尺寸单位为米
D 、总平面图的所有尺寸单位均为米,标注至小数点后二位
钢筋工程施工中要看懂( C )。
A 、总平面图
B 、土建施工图
C 、结构施工图
D 、土建施工图与结构施工图 基础各部分形状、大小、材料、构造、埋置深度及标号都能通过( B )反映出来。
A 、基础平面图
B 、基础剖面图
C 、基础详图
D 、总平面图
房屋结构中框架代号为.( A )
A 、KJ
B 、GJ
C 、CJ
D 、ZJ
结构施工土中的圈梁表示( B ) .
A、GL
B、QL
C、JL
D、KL
在施工图中,M代表( D ).
A、窗
B、墙
C、梁
D、门
在施工中,L代表( C ).
A、板
B、柱
C、梁
D、墙
在施工图中,C代表(B ).
A、门
B、窗
C、梁
D、柱
在钢筋混凝土构件代号中, “ GL”是表示(B ).
A、圈梁
B、过梁
C、连系梁
D、基础梁
在钢筋混凝土构件代号中, “ JL”是表示(D ).
A、圈梁
B、过梁
C、连系梁
D、基础梁
φL表示(B)。
A Ⅰ级光圆钢筋
B 冷拉Ⅰ级钢筋
C Ⅰ级锰硅人字纹钢筋
D Ⅰ级螺纹钢筋
标高符号的三角形为等腰直角三角形,髙约(A)mm。
A 3
B 5
C 6
D 8
不属于建筑平面图的是(A)。
A、基础平面图
B、底层平面图
C、标准层平面图
D、屋顶平面图看下图回答问题
首层平面图1:100
1、建筑物的座向是_____坐北朝南______________。
2、建筑物外墙厚______240_______mm。
3、列举该层窗的编号及其宽度:C1,1500mm C2,1200mm;
列举该层门的编号及其宽度:M1,1800mmM2,1200mm;M3,1000mm;M4,800mm 4、剖切符号可知,剖切平面1-1通过_____C2、M1、台阶、楼梯间____________,
投射方向是向____向西___________。
5、散水的宽度是_______900_____mm
6、室外台阶与室内地面的高差是__20___mm。
(4)、看下图回答问题
1.补全该施工图名、轴线编号。
2.该工程为居住建筑。
3.该工程图主出入口朝向为向北。
4.该工程图中横向轴线编号自左到右是1轴到8轴;纵向轴线编号自下而上是A轴到F轴。
5.该工程东西向总长 m,南北向总长 m;楼梯间的开间尺寸 m;
主出入口洞口尺寸宽 m;次出入口洞口尺寸宽 m。
6.底层地面标高± m ,室内外各处标高分别是:室外 m,中庭下沉空间 m,
车库 m,室内外高差 m,入口共3级台阶,每步高150 mm。
7.该工程有1个剖面图,采用阶梯剖切方式,向西方向投影。
8.该工程有1部楼梯,两跑,共20级。
