2.2 实战案例——使用模拟器接入互联网

2.2实战案例——使用模拟器接入互联网2.2.1案例目标（1）通过组网设计，掌握小型网络的组建、路由的设计。

（2）了解在模拟器中，小型网络接入互联网操作。

2.2.2案例分析1.架构分析（1）需求分析在已构建完成的小型局域网中，将网络接入互联网，局域网中实现各个网段互联互通，通过总路由器连接至互联网，在总路由器中添加默认路由策略，并通过动态路由协议分发给其他设备进行学习默认路由。

（2）环境要求配置虚拟网卡的计算机，华为eNSP模拟软件，以及在eNSP模拟器中构建完成的小型局域网。

2.规划拓扑（1）拓扑描述配置完成的局域网络，路由器和交换机之间通过OSPF动态路由协议分发路由策略。

由总路由器设置默认路由访问外网，并通过OSPF下发默认路由。

通过配置Cloud设备，将局域网络与物理机虚拟网卡进行连通，通过物理机虚拟网卡模拟互联网，使物理机可以访问局域网中各个部门PC机。

（2）拓扑图注意：路由器使用AR2220。

该接入互联网拓扑图如图2-2-1所示。

图2-2-1接入互联网拓扑图2.2.3案例实施1.配置Cloud（1）添加Cloud设备将Cloud设备拖入拓扑中，双击Cloud设备进行配置，具体配置如图2-2-2所示。

图2-2-2添加Cloud设备（2）增加UDP端口UDP端口为Cloud设备与虚拟设备的连接端口，如图2-2-3所示。

图2-2-3增加UDP端口（3）添加物理机虚拟网卡选择所使用的虚拟网卡，单击“增加”按钮，可以在下方端口列表中查看添加成功的虚拟网卡，192.168.10.1为当前虚拟网卡地址，如图2-2-4所示。

图2-2-4添加物理机虚拟网卡（4）添加端口映射添加端口映射，入端口编号为UDP端口编号，出端口编号为虚拟网卡编号，勾选“双向通道”复选框，单击下方“增加”按钮，可以在端口映射表中查看添加的端口映射关系，如图2-2-5所示。

图2-2-5添加端口映射（5）连接Cloud和路由器如图2-2-6所示，这时Cloud将有一个GE0/0/1端口，连接至总路由器的GE0/0/2端口。

cisco路由器双线接入配置

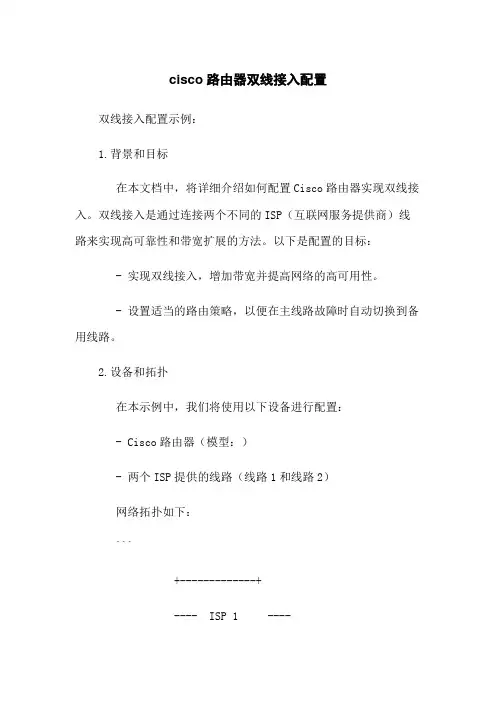

cisco路由器双线接入配置双线接入配置示例：1.背景和目标在本文档中，将详细介绍如何配置Cisco路由器实现双线接入。
