plc机械手课程设计
机械手的PLC控制-PLC课程设计

一、要求机械手的PLC控制1.设备基本动作:机械手的动作过程分为顺序的8个工步:既从原位开始经下降、夹紧、上升、右移、下降、放松、上升、左移8个动作后完成一个循环(周期)回到原位。
并且只有当右工作台上无工件时,机械手才能从右上位下降,否则,在右上位等待。
2.控制程序可实现手动、自动两种操作方式;自动又分为单工步、单周期、连续三种工作方式。
3.设计既有自动方式也有手动方式满足上述要求的梯形图和相应的语句表。
4. 在实验室实验台上运行该程序。
二参考1. “PLC电气控制技术——CPM1A系列和S7-200”书中212页“8.1.3机械手的控制”2. “机床电气控制”第三版王炳实主编书中156页“三、机械手控制的程序设计”。
3.“可编程控制器原理及应用”宫淑贞徐世许编著人民邮电出版社书中P168—P175例4.6。
其中工作方式时手动、自动(单步)、单周期、连续;还有自动工作方式下的误操作禁止程序段(安全可靠)。
注解:“PLC电气控制技术——CPM1A系列和S7-200”书中212页“8.1.3机械手的控制”例中只有手动和自动(连续)两种操作模式,使用顺序控制法编程。
PLC 机型选用CPM2A-40型,其内部继电器区和指令与CPM1A系列的CPM有所不同。
“机床电气控制”第三版王炳实主编书中156页“三、机械手控制的程序设计”。
本例中的程序是用三菱公司的F1系列的PLC指令编制。
有手动、自动(单工步、单周期、连续)操作方式。
手动方式与自动方式分开编程。
参考其编程思想。
“可编程控制器原理及应用”宫淑贞徐世许编著人民邮电出版社书中P168—P175例4.6。
其中工作方式有手动、自动(单步)、单周期、连续;还有自动工作方式下的误操作禁止程序段(安全可靠)。
用CPM1A编程。
这里“误操作禁止”是指当自动(单工步、单周期、连续)工作方式时,按一次操作按钮自动运行方式开始,此后再按操作按钮属于错误操作,程序对错误操作不予响应。

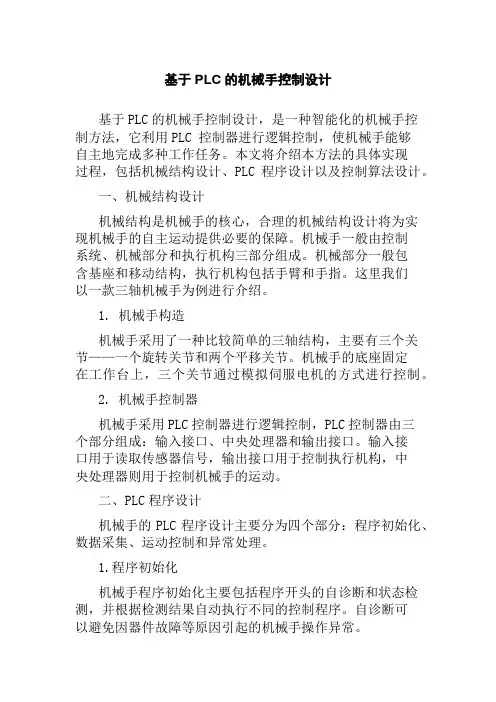

基于PLC的机械手控制设计

基于PLC的机械手控制设计基于PLC的机械手控制设计,是一种智能化的机械手控制方法,它利用PLC 控制器进行逻辑控制,使机械手能够自主地完成多种工作任务。
本文将介绍本方法的具体实现过程,包括机械结构设计、PLC程序设计以及控制算法设计。
一、机械结构设计机械结构是机械手的核心,合理的机械结构设计将为实现机械手的自主运动提供必要的保障。
机械手一般由控制系统、机械部分和执行机构三部分组成。
机械部分一般包含基座和移动结构,执行机构包括手臂和手指。
这里我们以一款三轴机械手为例进行介绍。
1. 机械手构造机械手采用了一种比较简单的三轴结构,主要有三个关节——一个旋转关节和两个平移关节。
机械手的底座固定在工作台上,三个关节通过模拟伺服电机的方式进行控制。
2. 机械手控制器机械手采用PLC控制器进行逻辑控制,PLC控制器由三个部分组成:输入接口、中央处理器和输出接口。
输入接口用于读取传感器信号,输出接口用于控制执行机构,中央处理器则用于控制机械手的运动。
二、PLC程序设计机械手的PLC程序设计主要分为四个部分:程序初始化、数据采集、运动控制和异常处理。
1.程序初始化机械手程序初始化主要包括程序开头的自诊断和状态检测,并根据检测结果自动执行不同的控制程序。
自诊断可以避免因器件故障等原因引起的机械手操作异常。
2.数据采集机械手需要收集外部环境数据和操作数据。
外部环境数据包括工作物品的坐标、大小、形状等信息,操作数据包括机械手应该执行的命令。
在采集数据时,机械手需要通过传感器或外部设备接口实现。
3.运动控制机械手的运动控制分为机械手移位运动和执行机构运动两个部分。
机械手移位运动需要根据采集到的工作物品信息以及执行机构的操作命令来控制机械手的运动轨迹。
执行机构运动控制则是将机械手的控制信号转换为电机运动信号。
4.异常处理机械手运动过程中可能会出现异常情况,例如碰撞、误差等,需要通过对异常情况的处理来保证机械手的安全和可靠性。
基于plc控制的机械手设计

基于PLC控制的机械手设计引言PLC(可编程逻辑控制器)是一种被广泛应用于工业自动化系统的控制器。
它以可编程的方式控制工业过程中的各种设备和机械。
机械手是一种常见的自动化设备,广泛应用于工业领域。
本文将介绍基于PLC控制的机械手设计,包括系统的硬件组成、PLC程序设计和系统的工作原理。
硬件组成基于PLC控制的机械手系统包括以下硬件组成部分:1.PLC控制器:PLC控制器是系统的核心部分,负责接收和处理输入信号,并控制输出设备的操作。
常见的PLC控制器有西门子、施耐德等品牌。
2.机械手:机械手是系统的执行部分,负责完成各种任务,如抓取、搬运等。
它通常由电动机、传动装置、执行器等组成。
3.传感器:传感器用于检测和监测系统的状态和环境变量。
常见的传感器有接近传感器、压力传感器、温度传感器等。
4.输入设备:输入设备用于向系统提供操作信号和参数设置,如按钮、开关等。
5.输出设备:输出设备用于显示系统状态或输出结果,如指示灯、显示屏等。
PLC程序设计PLC程序是由一系列指令组成的,用于控制PLC控制器。
以下是基于PLC控制的机械手系统的PLC程序设计步骤:1.确定系统的需求和功能:首先需要确定机械手的具体需求和功能,如抓取物体的方式、搬运的速度等。
2.设计输入和输出信号:根据系统需求,确定输入和输出信号的类型和数量。
输入信号可以是按钮的状态、传感器的检测结果等,输出信号可以控制机械手的运动和执行动作。
3.设计PLC程序逻辑:根据系统需求和硬件组成,设计PLC程序的逻辑。
逻辑可以使用Ladder Diagram、Function Block Diagram等可视化编程语言进行描述。
4.编写PLC程序:根据设计的逻辑,使用PLC编程软件编写PLC程序。
编写过程中需要考虑安全性、可靠性和性能等方面。
5.调试和测试:将编写好的PLC程序下载到PLC控制器中,并进行调试和测试。
调试过程中需要检查各个输入和输出设备是否正常工作,是否满足系统的需求和功能。
(完整word版)PLC机械手臂课程设计原稿

气动机械手控制系统1 课程设计的任务与要求1。
1 课程设计的任务1。
熟悉三菱FX2N PLC的机构及使用。
2.掌握相关的PLC的编程操作并实现所要求的功能。
3。
具备PLC的硬件设计。
4.熟悉PLC仿真软件的操作和仿真。
通过本次论文,进一步加强自己对机械手和PLC的认识,以及它们在生活中广泛应用.1.2 课程设计的要求气动机械手动作示意图如下图所示,气动机械手的功能是将工件从A点搬运到B点,控制要求为:(1)气动机械手的升降和左右移动分别由不同的双线圈电磁阀实现,电磁阀线圈失电时能保持原来的状态,必须驱动反向的线圈才能反向运动;(2)上升、下降的电磁阀线圈分别为MB2、MB1;右行、左行的电磁阀线圈为MB3、MB4;(3)机械手的夹钳由单线圈电磁阀MB5来实现,线圈通电夹紧,断电松开;(4)机械手的夹钳的松开,夹紧通过延时2s实现;(5)机械手下降、上升、右行、左行的限位由行程开关BG1、BG2、BG3、BG4来实现。
图1 气动机械手动作示意图2气动机械手控制系统设计方案制定本设计采用三菱系列PLC设计下图为一个将工件由A处传送到B处的机械手,上升/下降和左移/右移的执行用双线圈二位电磁阀推动气缸完成.当某个电磁阀线圈通电,就一直保持现有的机械动作,例如一旦下降的电磁阀线圈通电,机械手下降,即使线圈再断电,仍保持现有的下降动作状态,直到相反方向的线圈通电为止.另外,夹紧/放松由单线圈二位电磁阀推动气缸完成,线圈通电执行夹紧动作,线圈断电时执行放松动作。
设备装有上、下限位开关和左、右限位开关,它的工作过程如图所示,有八个动作,即为:原位下降夹紧上升右移左移上升放松下降图2 机械手的动作周期3气动机械手控制系统设计方案实施3.1气动机械手控制系统电路元器件选择为实现设计目的,本设计需用到两台三相电机,4个接触器,4个继电器.其中M1三相电机控制机械手臂的上下移动(KM1闭合M1电动机正转,机械手臂下降;KM2闭合M1电动机反转,机械手臂上升);M2三相电机控制机械手臂的左右移动(KM3闭合M2电动机正转,机械手臂右移;KM4闭合M2电动机反转,机械手臂左移)。
基于PLC的机械手臂控制课程设计

课程设计说明书课程设计说明书课程名称:电气控制PLC课程设计课程代码: XXXXXXXX 题目:基于PLC机械手控制系统学生姓名: X X 学号: XXXXXXXXXXXXX 年级/专业/班: XXXX级电气自动化X班学院(直属系) : XXXXXXX学院指导教师: X X学院名称:XXXXXX 专业:XXX 年级:2021级机械手控制系统设计一、选题背景及题目来源工业实际工程,可在天科TKPLC-A实验装置机械手装置的模拟控制实验区完本钱模拟实验。
二、训练目的〔1〕通过使用各根本指令,进一步熟悉掌握PLC的编程和程序调试;〔2〕学会绘制电气原理图及接线图;〔3〕选择电气元器件;〔4〕完成系统硬件和软件设计;〔5〕完成模拟实验;〔6〕编写技术文件。
三、要求实现的功能启动机械手,将物体从A处移动到B处,机械手将完成原位、下降、抓取、上升、右移、下降、放松、上升、左移、循环或者回到原位动作过程。
在执行动作时由限位开关对机械手位置进行控制,并且由双线圈二位电磁阀推动气缸完成。
提出改良方案:在机械手夹紧过程进行探究,增加压力传感器用于机械手爪压力并进行反响控制;增加超声波传感器检测物体是否滑落。
当物体出现滑落或操作错误时发出报警等。
四、实验设备1、安装了STEP7-Micro/WIN32编程软件的计算机一台2、天科TKPLC-A实验装置3、机械手模块五、设计任务〔1〕根据控制要求分析控制及动作过程,设计硬件系统;〔2〕绘制电气原理图及PLC I/O接线图;〔3〕设计软件系统;〔4〕组成控制系统;〔5〕进行系统调试,实现〔三〕所要求的控制功能,完成模拟实验。
〔6〕撰写课程设计说明书。
六、参考资料1、天科TKPLC-A实验装置实验手册2、?S7-200可编程序控制器手册?,西门子技术效劳中心,四川省机械研究设计院,3、?现代电器控制及PLC应用技术?第2版,王永华,北京航空航天大学出版社指导教师: XX 签名日期: 2021 年 06 月 1日摘要可编程控制器是一种以微处理器为核心的工业控制装置。

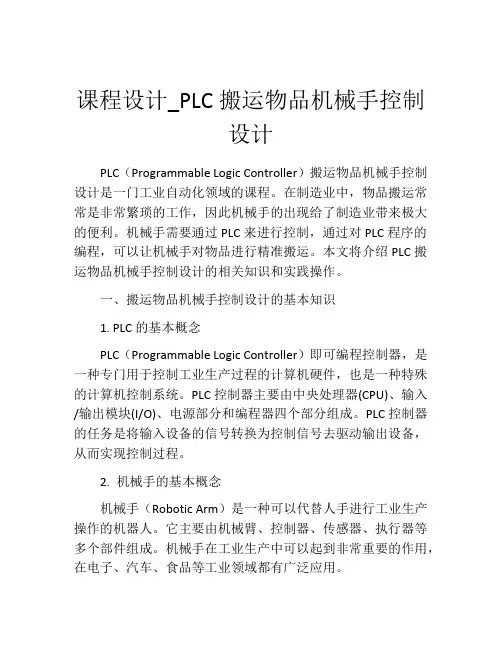

课程设计_PLC搬运物品机械手控制设计

课程设计_PLC搬运物品机械手控制设计PLC(Programmable Logic Controller)搬运物品机械手控制设计是一门工业自动化领域的课程。
在制造业中,物品搬运常常是非常繁琐的工作,因此机械手的出现给了制造业带来极大的便利。
机械手需要通过PLC来进行控制,通过对PLC程序的编程,可以让机械手对物品进行精准搬运。
本文将介绍PLC搬运物品机械手控制设计的相关知识和实践操作。
一、搬运物品机械手控制设计的基本知识1. PLC的基本概念PLC(Programmable Logic Controller)即可编程控制器,是一种专门用于控制工业生产过程的计算机硬件,也是一种特殊的计算机控制系统。
PLC控制器主要由中央处理器(CPU)、输入/输出模块(I/O)、电源部分和编程器四个部分组成。
PLC控制器的任务是将输入设备的信号转换为控制信号去驱动输出设备,从而实现控制过程。
2. 机械手的基本概念机械手(Robotic Arm)是一种可以代替人手进行工业生产操作的机器人。
它主要由机械臂、控制器、传感器、执行器等多个部件组成。
机械手在工业生产中可以起到非常重要的作用,在电子、汽车、食品等工业领域都有广泛应用。
3. 搬运物品机械手的基本工作原理搬运物品机械手的基本工作原理是通过控制机械手的关节转动和末端执行器的运动来实现物品的搬运。
在实际应用中,机械手需要进行复杂的运动规划,通过PLC对机械手进行精准的控制,可以实现对物品的精准搬运。
二、PLC搬运物品机械手控制设计的实践操作在PLC搬运物品机械手控制设计的实践操作中,我们需要通过PLC编程来实现搬运物品机械手的自动化控制。
1. 确定控制策略在控制机械手的过程中,需要明确控制策略,比如机械手的运动轨迹、动作的先后顺序、运动速度等。
在PLC编程中,可以通过编写具体的程序来实现控制的策略。
2. 设计PLC程序在PLC编程之前,我们需要根据机械手控制的策略来设计PLC程序。
(完整版)基于plc的机械手控制系统设计

前言随着我国工业生产的飞跃发展,自动化程度的迅速提高,实现工件的装卸、转向、输送或操持焊枪、喷枪、扳手等工具进行加工、装配等作业的自动化,已愈来愈引起人们的重视。
机械手是在机械化、自动化生产过程中发展起来的一种新型装置。
近年来,随着电子技术特别是电子计算机的广泛应用,机器人的研制和生产已成为高技术领域内迅速发展起来的一门新兴技术,它更加促进了机械手的发展,使得机械手能更好地实现与机械化和自动化的有机结合。
机械手是模仿着人手的部分动作,按给定程序、轨迹和要求实现自动抓取、搬运或操作的自动机械装置。
在工业生产中应用的机械手被称为“工业机械手”。
机械手虽然目前还不如人手那样灵活,但它具有能不断重复工作和劳动、不知疲劳、不怕危险、抓举重物的力量比人手大等特点,因此,机械手已受到许多部门的重视,并越来越广泛地得到了应用,生产中应用机械手可以提高生产的自动化水平和劳动生产率;可以减轻劳动强度、保证产品质量、实现安全生产;尤其在高温、高压、低温、低压、粉尘、易爆、有毒气体和放射性等恶劣的环境中,它代替人进行正常的工作,意义更为重大。
本文将通过西门子PLC控制机械手,PLC是可编程控制器(Programmable Logic Controller)的简称,是在继电顺序控制基础上发展起来的以微处理器为核心的通用的工业自动化控制装置。
随着电子技术和计算机技术的迅猛发展,PLC的功能也越来越强大,更多地具有计算机的功能。
目前PLC已经在智能化、网络化方面取得了很好的发展。
该系统利用西门子PLC,在步进电机驱动下,完成对机械手在搬运过程中的下降、夹紧、上升、右旋、下降、放松、上升、左旋等全过程自动化控制,并对非正常情况实行自动报警和自动保护,实现企业的机电一体化,提高企业的生产效率。
1机械手概述1.1机械手简介机械手是模仿着人手的部分动作,按给定程序、轨迹和要求实现自动抓取、搬运或操作的自动机械装置。
它可代替人的繁重劳动以实现生产的机械化和自动化,能在有害环境下操作以保护人身安全,因而广泛应用于机械制造、冶金、电子、轻工和原子能等部门。
《2024年基于PLC的工业机械手运动控制系统设计》范文

《基于PLC的工业机械手运动控制系统设计》篇一一、引言随着工业自动化技术的不断发展,PLC(可编程逻辑控制器)已成为工业控制领域中最重要的技术之一。
工业机械手作为自动化生产线上重要的执行机构,其运动控制系统的设计直接关系到生产效率和产品质量。
本文将详细介绍基于PLC的工业机械手运动控制系统设计,包括系统架构、硬件配置、软件设计以及实际应用等方面。
二、系统架构设计基于PLC的工业机械手运动控制系统采用分层式结构设计,主要包括上位机监控系统、PLC控制器和机械手执行机构三个部分。
其中,上位机监控系统负责人机交互、数据监控和系统管理等功能;PLC控制器负责接收上位机指令,控制机械手的运动;机械手执行机构包括电机、传感器、气动元件等,负责完成具体的动作。
三、硬件配置1. PLC控制器:选用高性能、高可靠性的PLC控制器,具备强大的运算能力和丰富的I/O接口,以满足机械手运动控制的需求。
2. 电机:根据机械手的具体需求,选用合适的电机类型和规格,如伺服电机、步进电机等。
3. 传感器:包括位置传感器、速度传感器、力传感器等,用于检测机械手的运动状态和外部环境信息。
4. 气动元件:包括气缸、电磁阀等,用于实现机械手的抓取和释放等功能。
四、软件设计1. 编程语言:采用PLC的编程语言,如梯形图、指令表等,进行程序编写和调试。
2. 控制算法:根据机械手的运动需求,设计合适的控制算法,如PID控制、轨迹规划等,以实现精确的运动控制。
3. 上位机监控系统:开发上位机监控软件,实现人机交互、数据监控和系统管理等功能。
监控软件应具备友好的界面、实时的数据显示和报警功能。
4. 通信协议:建立PLC控制器与上位机监控系统之间的通信协议,实现数据的实时传输和交互。
五、实际应用基于PLC的工业机械手运动控制系统在实际应用中表现出良好的性能和稳定性。
通过上位机监控系统,操作人员可以方便地监控机械手的运动状态和生产数据。
PLC控制器根据上位机的指令,精确地控制机械手的运动,实现高精度的抓取、搬运、装配等任务。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
p l c机械手课程设计Last revision on 21 December 2020目录12 (4)3 (4)4 PLC及机械手的选择和论证 (6)PLC的结构及基本配置 (6)PLC的选择及论证. (7)6 软件电路设计及描述1引言在现代工业中,生产过程的机械化,自动化已成为突出的主题。
化工等连续性生产过程的自动化已基本得到解决。
但在机械工业中,加工、装配等生产是不连续的。
专用机床是大批量生产自动化的有效的办法;控制机床、数控机床、加工中心等自动化机械是有效地解决多品种小批量生产自动化的重要办法。
但除切削加工本身外,还有大量的装卸、搬运、装配等作业,有待于进一步实现机械化。
据资料介绍,美国生产的全部工业零件中,有75%是小批量生产,金属加工生产批量中有四分之三有50件以下,零件真正在机床上加工的时间仅占零件生产时间的5%。
从这里看出,装卸、搬运等工序机械化的迫切性,工业机械手就是为实现这些工序的自动化而生产的。
并且在工业生产和其他领域内,由于工作的需要,人们经常受到高温、腐蚀及有毒气体等因素的危害,增加了工人的劳动强度,甚至于危及生命。
自从机械手问世以来,相应的各种难题迎刃而解。
机械手可在空间抓、放、搬运物体,动作灵活多样,适用于可变换生产品种的中、小批量自动化生产,广泛应用于柔性自动线。
机械手一般由耐高温,抗腐蚀的材料制成,以适应现场恶劣的环境,大大降低了工人的劳动强度,提高了工作效率。
可编程控制器是继电器控制和计算机控制出上开发的产品,逐渐发展成以微器处理为核心把自动化技术、计算机技术、通信技术融为一体的新型工业自动控制装置。
机械手采用plc控制,具有可靠性高,改变程序灵活等优点。
无论进行时间控制还是控制或混合控制,都可以通过设置plc的程序实现。
可以根据机械手的动作顺序改变程序,是机械手通用性更好。
采用气压传动,动作迅速,反应灵敏,能实现过载保护,便于自动控制。
工作环境适应性好。
阻力损失和泄露减少。
不会污染环境,造价低。
在彩电、冰箱等家用电器产品的装配生产线上,在半导体芯片、印刷电路等各种电子产品的装配流水线上,不仅可以看到各种大小不一、形状不同的气缸、气爪,还可以看到许多灵巧的真空吸盘将一般气爪很难抓起的显像管、纸箱等物品轻轻地吸住,运送到指定目标位置气动机械手被广泛应用于汽车制造业、半导体及家电行业、化肥和化工,食品和药品的包装、精密仪器和军事工业等。
2 设计目的及主要内容设计目的1、培养plc设计能力;2、扩展知识结构;3、培养综合运用能力;4、是课堂教学的有益补充。
通过本次课程设计,进一步加强自己对机械手和PLC的认识,以及它们在生活中广泛应用。
主要内容1.正确选用机械手和PLC类2.绘制I/O分配3.设计梯形图4.指令语句5.模拟调试3 气动机械手的操作要求及功能操作要求气动机械手的动作示意图如图1所示,气动机械手的功能是将工件从A处移送到B 处。
控制要求为:1、气动机械手的升降和左右移行分别由不同的双线圈电磁阀来实现,电磁阀线圈失电时能保持原来的状态,必须驱动反向的线圈才能反向运动;2、上升、下降的电磁阀线圈分别为、;右行、左行的电磁阀线圈为、;3、机械手的夹钳由单线圈电磁阀来实现,线圈通电时夹紧工件,线圈断电时松开工件;4、机械手的夹钳的松开、夹紧通过延1S实现;5、机械手的下降、上升、右行、左行的限位由行程开关、、、来实现;操作功能机械手的操作面板如图2所示。
机械手能实现手动、回原位、单步、单周期和连续等五种工作方式。
1、手动工作方式时,用各按钮的点动实现相应的动作;2、连续工作方式时,机械手在原位,只要按下启动安钮,机械手就会连续循环工作,直到按下停止安钮;3、单步工作方式时,每按下一次启动安钮,机械手向前执行一步;4、单周期工作方式时,每按下一次启动安钮,机械手只运行一个周期;5、传送工件时,机械手必须升到最高点才能左右移动,以防止机械手在较低位置运行时碰到其他工件;6、出现紧急情况,按下紧急停车按钮时,机械手停止所有的操作。
4 PLC及机械手的选择和论证PLC4.1.1 PLC简介可编程控制器(简称PLC):是一种数字运算操作的电子系统,专为在工业环境应用而设计的。
它采用一类可编程的存储器,用于其内部存储程序,执行逻辑运算,顺序控制,定时,计数与算术操作等面向用户的指令,并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。
PLC具有通用性强、使用方便、适应面广、可靠性高、抗干扰能力强、编程简单等特点。
可以预料:在工业控制领域中,PLC控制技术的应用必将形成世界潮流。
4.1.2 PLC的结构及基本配置一般讲,PLC分为箱体式和模块式两种。
但它们的组成是相同的,对箱体式PLC,有一块CPU板、I/O板、显示面板、内存块、电源等,当然按CPU性能分成若干型号,并按I/O点数又有若干规格。
对模块式PLC,有CPU模块、I/O模块、内存、电源模块、底板或机架。
无任哪种结构类型的PLC,都属于总线式开放型结构,其I/O能力可按用户需要进行扩展与组合。
CPU:PLC中的CPU是PLC的核心,起神经中枢的作用,每台PLC至少有一个CPU。
与通用计算机一样,主要由运算器、控制器、存储器及实现它们之间联系的数据、控制及状态总线构成,还有外围芯片、总线接口及有关电路。
它确定了进行控制的规模、工作速度、内存容量等。
内存主要用于存储程序及数据,是PLC不可缺少的组成单元。
存储器:可编程序控制器的存储器分为系统程序存储器和用户程序存储器。
I/O模块:PLC的对外功能,主要是通过各种I/O接口模块与外界联系的。
电源模块:有些PLC中的电源,是与CPU模块合二为一的,有些是分开的,其主要用途是为PLC各模块的集成电路提供工作电源。
同时,有的还为输入电路提供24V的工作电源。
电源以其输入类型有:交流电源,加的为交流220VAC或110VAC,直流电源,加的为直流电压,常用的为24V。
PLC 的外部设备:外部设备是PLC系统不可分割的一部分,它有四大类1. 编程设备2. 监控设备3. 存储设备.4. 输入输出设备.机械手4.2.1机械手简介mechanical hand 也被称为自动手,auto hand能模仿人手和臂的某些动作功能,用以按固定程序抓取、搬运物件或操作工具的自动操作装置。
它可代替人的繁重劳动以实现生产的机械化和自动化,能在有害环境下操作以保护人身安全,因而广泛应用于机械制造、冶金、电子、轻工和原子能等部门。
机械手简述:机械手的形式是多种多样的,有的较为简单,有的较为复杂,但基本的组成形式是相同的,一般由执行机构、传动系统、控制系统和辅助装置组成。
1.执行机构机械手的执行机构,由手、手腕、手臂、支柱组成。
手是抓取机构,用来夹紧和松开工件,与人的手指相仿,能完成人手的类似动作。
手腕是连接手指与手臂的元件,可以进行上下、左右和回转动作。
支柱用来支撑手臂,也可以根据需要做成移动。
2.传动系统执行机构的动作要由传动系统来实现。
常用机械手传动系统分机械传动、液压传动、气压传动和电力传动等几种形式。
3.控制系统机械手控制系统的主要作用是控制机械手按一定的程序、方向、位置、速度进行动作,简单的机械手一般不设置专用的控制系统,只采用行程开关、继电器、控制阀及电路便可实现动传动系统的控制,使执行机构按要求进行动作.动作复杂的机械手则要采用可编程控制器、微型计算机进行控制。
4.2.2机械手选择由于机械手是在搬运中的应用,所以采用传送带加旋转的机械手类型。
此机械手易于操作,性能可靠。
并且根据要求,我们设计的是气动机械式。
5 硬件电路设计及描述操作方式设备的操作方式一般可分为手动和自动两大类,手动操作方式主要用于设备的调整,自动操作方式用于设备的自动运行。
手动操作方式------手动操作:用单个按钮接通或断开各自对应的负载。
自动操作方式------单步运行:每按一次启动按钮,设备前进一个工步。
------单周期运行:在原点位置时,按下启动按钮设备自动运行一个周期后停止原位;途中按下停止按钮,设备停止运行;再按下启动按钮时,设备从断点处继续运行,直到原位停止。
-------连续运行:在原点位置按下启动按钮,设备按既定工序连续反复运行。
中途按下停止按钮,设备运行到原位停止。
PLC的I/O分配接线I/O分配及接线图I6 软件电路设计及描述主程序设计主程序是整个程序的开始,系统读取的时候一定从主程序开始,至于之后需执行哪个子程序,都在主程序中体现。
的常开触点一直闭合,链接公用程序,公用程序是无条件执行的;在手动控制方式中,为ON时,其常开触点闭合,执行“手动”子程序;在回原点控制方式中,为ON时,其常开触点闭合,执行“回原点”子程序;在单步、单周期和连续控制方式中,、、并联,其中任何一个为ON 时,执行“自动”子程序。
主程序梯形图为:公用程序设计公用程序用于处理各种工作方式都要执行的任务,以及不同的工作方式之间相互切换的处理。
左限位开关、上限位开关的常开触点和表示机械手松开的的常闭触点串联接通时,“原点条件”变为ON ,机械手处于原点状态,在开始执行用户程序、系统处于手动或自动回原点状态时,初始步对应的将被置位,为进入单步、单周期和连续工作方式作好准备。
若为OFF 状态,被复位,初始步为不活动步,按下启动按钮也不能进入步,系统不能在单步、单周期和连续工作方式下工作。
当系统处于手动工作方式和回原点方式时,必须将单步、单周期以及连续工作方式程序中,除初始步以外的各步对应的存储器位(~)复位,否则当系统从自动工作方式切换到手动工作方式,然后又返回自动工作方式时,可能会出现同时有两个活动部的异常情况,引起错误的动作。
如果不是回原点方式,的常闭触点闭合,代表回原点中的各步~复位。
在非连续方式,的常闭触点闭合,表示连续工作状态的标志复位。
公用程序梯形图为:手动程序设计在手动程序中,为了保证系统安全运行,设置了上升与下降之间、左行与右行之间的互锁,防止功能相反的两个输出同时为ON ;限位开关的常开触点闭合使得输出置位图2-1 主程序梯形图图2-2 公用程序梯形图得电,表示工件已夹紧;当左限位开关或右限位开关的常开触点闭合同时限位开关常开触点闭合时,输出复位失电,表示工件已松开;~的常闭触点,限制机械手移动的范围;上限位开关的常开触点与控制左右行的和的线圈串联,机械手升到最高位置才能左右移动,以防止机械手在较低位置运行时与别的物体碰撞;只允许机械手在最左边或最右边时上升、下降和松开工件。
手动程序梯形图为:图2-3 手动程序梯形图6.4 自动程序设计自动程序(包括单步、单周期和连续)采用起保停电路控制。
单周期、连续和单步工作方式主要用“连续”标志和“转换允许”标志来区分,表示初始步,~分别表示下降、夹紧、上升、右行、下降,松开、上升、左行标志。
