架空线路的导线架设质量管理
配电网工程工艺质量典型问题(架空线路)
第二章架空线路本章依据《国家电网公司配电网工程典型设计10kV 架空线路分册（2016年版）》对基础施工、杆塔组立、柱上设备安装、金具与绝缘子安装、拉线制作、导线架设及固定等环节的“常见病”进行解析。
第一节基础施工本节重点解析了基坑回填、电杆埋设深度等方面2个“常见病”。

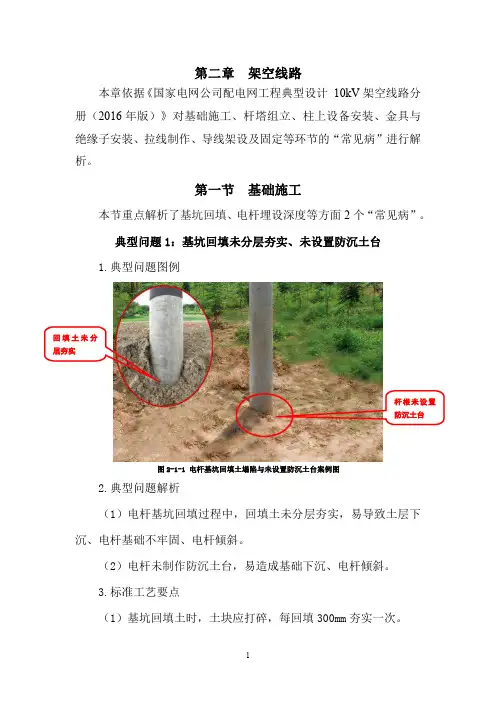

典型问题1：基坑回填未分层夯实、未设置防沉土台1.典型问题图例图2-1-1电杆基坑回填土塌陷与未设置防沉土台案例图2.典型问题解析（1）电杆基坑回填过程中，回填土未分层夯实，易导致土层下沉、电杆基础不牢固、电杆倾斜。
（2）电杆未制作防沉土台，易造成基础下沉、电杆倾斜。
3.标准工艺要点（1）基坑回填土时，土块应打碎，每回填300mm 夯实一次。
杆根未设置防沉土台回填土未分层夯实（2）电杆组立后，杆根处设置300mm的防沉土台。
4.标准规范图例图2-1-2电杆基坑回填土分层夯实示意图图2-1-3电杆防沉土台示意图典型问题2：电杆埋设深度不符合要求1.典型问题图例图2-1-4电杆埋深不足案例图2.典型问题解析电杆埋设深度不足，易造成电杆倾斜或倾倒。
3.标准工艺要点表2-1-1线路电杆埋设深度表m杆长10.012.015.018.0埋深 1.7 1.9 2.3 2.83米埋深线对地距离1.3 1.10.70.2注表2-1-1为“典设（2016）”埋深要求，设计时应根据对应杆位的地质条件进行计算以确定水泥杆最终埋深及基础型式。
4.标准规范图例3米埋深线距地面过高15m电杆，3m埋深线距地面0.7m 图2-1-5电杆埋设深度标准示意图第二节杆塔组立本节重点解析了电杆组立、地脚螺栓防护、爬梯安装等方面的4个“常见病”。
典型问题1：电杆倾斜1.典型问题图例图2-2-1电杆倾斜案例图2.典型问题解析电杆坑底不平整，底盘、卡盘未安装或安装方式错误，电杆基坑未分层夯实等导致电杆歪斜。
3.标准工艺要点（1）电杆的杆梢位移不大于杆梢直径的1/2。
（2）基坑底部使用底盘时，坑底表面应保持水平，底盘安装尺寸误差应符合设计要求。
架空电力线路质量控制要点
1 电杆基坑允许误差： +100mm 、-50mm 。
2 电杆埋深( m )3 卡盘上口距地面不应小于 0.5m ，方向应正确。
4 立杆：直线杆的横向位移，不应大于 50mm ，电杆倾斜 杆梢位移小于半个杆梢。
双杆中心与中心桩之间横向位移≤ 50mm,迈步≤30mm ，双杆立好后应朴重，高低差≤20mm ；根开 ≤±30mm。
5 圈焊缝表面应平滑、无裂缝，焊缝加强面尺寸要求：6 横担：直线杆单横担应装于受电侧，(双向供电时按统一 方向)；90°转角杆、终端杆装于拉线侧(单横担时)；横担安装， 端部的上下、摆布歪斜不应大于 20mm ；双横担安装应平行，10kV 与 35kV 路线同杆架设时，两路线导线间垂直距离不应小于 2m 。
分歧或者转角杆架设方式电力路线直线杆80010 ( 6 ) 0(6)钢圈厚度 S( mm ) ＜1010 ~201.5 ~2.5 2 ~ 3 1 ~2 2 ~3示意图：cse加强面尺寸 ( mm )高度 c宽度 e电杆埋深 杆长8 9 10 11 12 13 15 变电台杆( m )埋深1.51.61.71.81.922.327 拉线安装应符合下列规定：7．1 拉线与电杆夹角不宜小于 45°，受地形限制时不应小于 30°。
7．2 终端杆、 耐张转角杆、 分歧杆的终端拉线及耐张拉线 及耐张杆、直线跨越杆的顺向拉线，应与路线方向对正；转角合 力拉线应与路线分角线对正；防风拉线应与路线方向垂直。
7．3 拉线棒出土处与规定位置的偏差：终端顺向拉线不应 大于拉线高度的 1.5％。
拉线棒与拉线连接处至地面的垂直距离 应为 500~700mm 。
7．4 采用绑扎固定的拉线两端应设置心形环。
7．5 钢绞线拉线应用直径不大于 3.2mm 且不小于 2.0mm 的镀锌铁线绑扎固定，绑扎应整齐、密切，最小缠绕长度应符合 下列规定。
7 ． 6 三股拉线不应小于 80mm ，五股拉线不应小于 150mm 。
各种架空线路及电缆安全管理规定模板
各种架空线路及电缆安全管理规定模板第一章总则第一条目的和依据本规定的订立目的是为了规范企业各种架空线路及电缆的安全管理，确保生产过程中的人员安全和设备正常运行，提高生产效率和质量。
本规定依据《中华人民共和国安全生产法》《中华人民共和国电力法》等相关法律法规。
第二条适用范围本规定适用于企业内部全部各种架空线路及电缆的安装、维护、使用和管理工作。
第三条安全管理原则企业各级管理人员应以人的生命安全和资产安全为第一，全面贯彻安全生产方针，加强安全管理，做到防备为主、综合整治。
第二章架空线路安全管理规定第四条架空线路的安装和维护1.架设架空线路前，需编制认真的施工方案，并经相关部门审核批准后方可施工。
2.架空线路的杆塔、绝缘子、导线等设备的选用和安装必需符合国家标准和相关技术规范，保证质量合格。
3.架空线路的维护工作应定期进行，包含巡察、检修、清洁等，发现问题及时修复或更换。
第五条架空线路的安全防范措施1.架空线路应阔别易燃易爆场合、高温场合和腐蚀性场合，避开安装在树木、建筑物等容易受影响的位置。
2.架空线路所经过的区域应设置明显的警示标志，防止非相关人员靠近或触碰。
3.架空线路的不安全区域应依照规定划定，禁止人员和车辆进入。
第六条架空线路的故障处理1.发生架空线路故障时，应立刻停止供电，确保人员安全。
2.维护和修理架空线路时，应配备专业的维护和修理人员，采取安全措施，并在维护和修理期间设置警示标志。
第三章电缆安全管理规定第七条电缆的安装和维护1.电缆敷设前，需编制认真的敷设方案，并经相关部门审核批准后方可进行敷设工作。
2.电缆的选择、敷设和连接必需符合国家标准和相关技术规范，保证质量安全。
3.电缆的维护工作应定期进行，包含检查接头、绝缘层、保护层等，发现问题及时修复或更换。
第八条电缆的安全防范措施1.电缆的敷设应符合相关安全要求，避开与其他设备、管线交叉敷设。
2.电缆的敷设区域应设置明显的警示标志，防止非相关人员靠近或触碰。
架空线路的导线架设工艺
架空线路的导线架设工艺1. 引言架空线路是一种常见的电力输送方式，通过在高架结构上悬挂导线来传输电能。
导线架设工艺是指在架空线路施工中，将导线安装在导线架上的过程。
本文将介绍架空线路的导线架设工艺。
2. 导线架设前的准备工作在进行导线架设之前，需要进行一系列的准备工作，以确保工程顺利进行。
2.1 工程设计与方案制定根据线路的长度、负载情况以及地理环境等因素，制定导线架设的方案。
方案应考虑导线的安全性、可靠性和经济性，并符合相关的规范和标准。
2.2 设备和材料的准备准备好所需的导线、导线架、绝缘子、接地线等设备和材料。
确保这些设备和材料符合要求，并进行检查和测试。
2.3 地面清理和测量清理导线架设区域的地面，确保没有杂物和障碍物。
进行测量工作，确定导线架的位置和高度。
3. 导线架设工艺流程导线架设工艺通常可以分为以下几个步骤：3.1 安装导线架首先，在插入式塔处安装导线架，该导线架将作为起始点。
然后，根据设计要求，沿着线路路径依次安装导线架，保持导线架之间的间距一致。
3.2 扩展导线架根据需要，继续安装延长件或连接件，以扩展导线架的长度。
确保延长件或连接件与原有导线架的连接牢固可靠。
3.3 安装绝缘子在导线架上适当的位置安装绝缘子。
绝缘子的安装应符合相关的规范和标准，确保导线和导线架之间具有足够的绝缘距离。
3.4 安装导线将导线从一端的导线架开始，逐步拉伸并固定在导线架上。
导线的张力应符合设计要求，同时要保持导线的水平和垂直度。
3.5 安装接地线为了保证安全，导线架需要进行接地。
在导线架上适当的位置安装接地线，接地线的安装应符合相关的规范和标准。
3.6 检查和测试导线架设完成后，进行检查和测试工作。
检查导线、导线架、绝缘子、接地线等设备是否安装正确，并进行必要的测试，确保工程的质量和安全性。
4. 导线架设的注意事项在进行导线架设过程中，需要注意以下几点：•导线架设应根据规范和标准进行，确保线路的安全性和可靠性。
架空输电线路投运前质量监督检查汇报--汇报材料
电力迁改工程架空输电线路投运前质量监督检查汇报电力迁改工程项目部电力迁改工程电网工程项目质量监督汇报项目总体完成情况（简要）（1）本阶段工程完成情况1、新建四回路终端杆1基(S4)基础、双回路终端杆1基(S1)基础、双回路终端塔2基(S2、S3)基础，共4基杆塔基础及接地已完成施工，并经施工单位三级自检合格。
2、建设单位、监理项目部于2019年09月03日对4基杆塔基础及接地进行验收，提出的相关整改于2019年09月05日完成整改。
3、S1、S2、S3、S4杆塔已组立完成，已通过监理预验收及输电管理所验收，并且通过了架空输电线路导地线架设前的质量监督检查。
4、现已完成N8-S1-S2-S3-S4-N12段导地线架设、跳线安装、附件安装等，建设单位、监理项目部、输电管理所于2020年04月16日对架空输电线路投运前进行验收，具备了架空输电线路投运前的质监条件。
（2）本次申请质监范围；1、架空输电线路投运前质量监督检查验收。
一、工程施工范围和主要工程量⑴本工程合同规定的工程施工范围；因现状110kV育周蒋志Ⅰ、Ⅱ线N10、N11两基四回路钢管杆（与110kV 公光周志线、110kV育塘蒋线同杆四回路）位于拟建外环高速凤凰立交的红线范围内，影响了立交的建设，需要进行迁改。
一、土建部分：1、新建四回路终端杆1基(S4)、双回路终端杆1基(S1)、双回路终端塔2基(S2、S3)，共4基新建杆塔基础。
二、电气部分：1、新建（110kV育周蒋志Ⅰ、Ⅱ线 N8—S4）110kV育周蒋志Ⅰ、Ⅱ线双回导线，路径长 2×0.716km；2、新建(110kV育周蒋志Ⅰ、Ⅱ线 N13—S4) 110kV 育周蒋志Ⅰ、Ⅱ线、110kV 公光周志线及110kV育塘蒋线四回路导线，路径长 4×0.107km。
3、新建（110kV育周蒋志Ⅰ、Ⅱ线N8—110kV育周蒋志Ⅰ、Ⅱ线 N12）1根48芯、1根36芯 OPGW光缆，路径长0.823km；4、拆除现状110kV育周蒋志Ⅰ、Ⅱ线N8—N13段双回导线，路径长 2×0.66km，导线型号 LGJ-630/45，重约 9.0t；拆除现状110kV公光周志线 N55—N61段及110kV 育塘蒋线充电保护段双回导线，路径长 2×0.66km，导线型号 LGJX-400/35，重约 6.0t；拆除原1根48芯OPGW光缆长0.66km、原1根36芯 OPGW光缆长0.66km。
架空线路本体工程施工方案

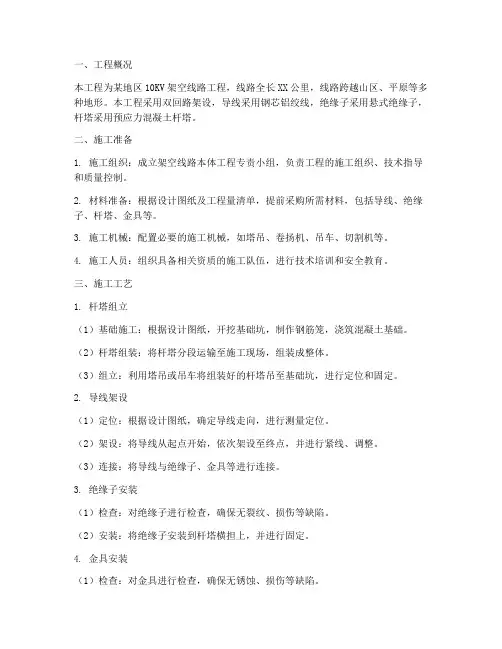

一、工程概况本工程为某地区10KV架空线路工程，线路全长XX公里，线路跨越山区、平原等多种地形。
本工程采用双回路架设，导线采用钢芯铝绞线，绝缘子采用悬式绝缘子，杆塔采用预应力混凝土杆塔。
二、施工准备1. 施工组织：成立架空线路本体工程专责小组，负责工程的施工组织、技术指导和质量控制。
2. 材料准备：根据设计图纸及工程量清单，提前采购所需材料，包括导线、绝缘子、杆塔、金具等。
3. 施工机械：配置必要的施工机械，如塔吊、卷扬机、吊车、切割机等。
4. 施工人员：组织具备相关资质的施工队伍，进行技术培训和安全教育。
三、施工工艺1. 杆塔组立（1）基础施工：根据设计图纸，开挖基础坑，制作钢筋笼，浇筑混凝土基础。
（2）杆塔组装：将杆塔分段运输至施工现场，组装成整体。
（3）组立：利用塔吊或吊车将组装好的杆塔吊至基础坑，进行定位和固定。
2. 导线架设（1）定位：根据设计图纸，确定导线走向，进行测量定位。
（2）架设：将导线从起点开始，依次架设至终点，并进行紧线、调整。
（3）连接：将导线与绝缘子、金具等进行连接。
3. 绝缘子安装（1）检查：对绝缘子进行检查，确保无裂纹、损伤等缺陷。
（2）安装：将绝缘子安装到杆塔横担上，并进行固定。
4. 金具安装（1）检查：对金具进行检查，确保无锈蚀、损伤等缺陷。
（2）安装：将金具安装到导线、绝缘子、杆塔等部位，并进行固定。
四、施工质量控制1. 材料质量控制：对进场材料进行检验，确保符合设计要求。
2. 施工过程控制：严格按照施工工艺进行施工，确保工程质量。
3. 质量检验：施工过程中进行质量检验，对不合格项进行整改。
五、施工安全1. 施工人员安全：加强安全教育，提高安全意识，佩戴必要的安全防护用品。
2. 施工设备安全：对施工设备进行定期检查、维护，确保设备安全运行。
3. 施工现场安全：设置安全警示标志，加强施工现场安全管理。
六、施工进度根据工程实际情况，制定合理的施工进度计划，确保工程按期完成。
及以下架空电力线路施工及验收标准
35KV及以下架空电力线路施工及验收标准为保证35KV及以下架空电力线路的施工质量, 保证工程质量水平的提高, 保证电力线路安全运营, 制定本标准。
架空电力线路的安装应按已批准的设计进行施工。
原材料及器材检查一、架空电力线路工程所使用的原材料、器材, 具有下列情况之一者, 应重做检查:二、超过规定保管期限者。
三、因保管、运送不良等因素而有变质损坏也许者。
四、对实验结果有怀疑或试样代表性不够者。
一、架空电力线路使用的线材, 架设前应进行外观检查, 且应符合下列规定:二、不应有松股、交叉、折叠、断裂及破损等缺陷。
三、不应有严重腐蚀现象。
钢绞线、镀锌铁线表面镀锌层应良好, 无锈蚀。
绝缘线表面应平整、光滑、色泽均匀, 绝缘层良好, 绝缘层厚度应符合规定。
绝缘线的绝缘层应挤包紧密, 且易剥离, 绝缘线端部应有密封措施。
由黑色金属制造的附件和紧固件, 除地脚螺栓外, 应采用热浸镀锌制品。
金属附件及螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀现象。
一、金具组装配合应良好, 安装前应进行外观检查, 且符合下列规定:二、表面光洁, 无裂纹、毛刺、飞边、砂眼、气泡等缺陷。
线夹转动灵活, 与导线接触面符合规定。
镀锌良好, 无锌皮剥落、锈蚀现象。
绝缘子与瓷横担绝缘子安装前应进行外观检查, 且应符合下列规定:一、瓷件与铁件组合无歪斜现象, 且结合紧密, 铁件镀锌良好。
二、瓷釉光滑, 无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等现象。
三、弹簧销、弹簧垫的弹力适宜。
环型钢筋混凝土电杆制造质量, 安装前应进行外观检查, 且符合下列规定:一、表面光洁平整, 壁厚均匀、无露筋、跑浆等现象。
二、放置地面平整检查时, 应无纵向裂缝, 横向裂缝宽度不应超过0.1mm。
三、杆身弯曲不应超过杆长的1/1000。
一、预应力混凝土电杆制造质量, 安装前应进行外观检查, 且符合下列规定:二、表面光洁平整, 壁厚均匀、无露筋、跑浆等现象。
三、应无纵、横向裂缝。
架空线路的导线架设质量管理
架空线路的导线架设质量管理引言架空线路是一种常见的输电和通信线路，其导线架设质量直接关系到线路的安全可靠运行。
为了确保架空线路的导线架设质量，需要进行一系列的质量管理措施。
本文将介绍架空线路导线架设质量管理的重要性以及具体的质量管理措施。
重要性架空线路的导线架设质量直接关系到线路的安全可靠运行。
导线的质量问题可能导致线路的故障、短路、漏电等问题，甚至可能引发火灾或安全事故。
因此，保证架空线路导线的质量是非常重要的。
同时，导线的架设质量也会影响线路的使用寿命和运行性能。
优良的导线架设质量可以减少线路的维修和更换次数，降低运维成本。
而架设质量差的导线可能容易受到外界环境的影响，导致线路老化速度加快，甚至导致线路使用寿命缩短。
因此，对架空线路导线架设质量进行有效管理是非常重要的。
质量管理措施为了确保架空线路导线架设的质量，可以采取以下一些管理措施：1. 质量管理体系建立建立一套完善的质量管理体系对于架空线路导线架设质量管理非常重要。
该质量管理体系应包括质量管理的组织结构、责任和权限划分、质量目标与指标设定、质量检测和评估等内容。
通过建立质量管理体系，可以明确各个环节的责任，加强监督和管理，确保导线架设的质量。
2. 人员培训对从事导线架设工作的人员进行专业培训非常重要。
培训内容可以包括导线架设的操作要求、安全注意事项、质量控制要求等。
通过培训，可以提高人员的专业技能和质量意识，确保导线架设工作按照规范进行。
3. 质量检测与验收在导线架设的过程中，需要进行质量检测与验收。
质量检测包括对导线的材料、规格、制作工艺等进行检测，以确保其符合标准要求。
质量验收则是对架设完成的导线进行检验，确认其质量符合要求后方可投入使用。
质量检测与验收应由专业的检测机构进行，确保检测结果的客观和准确。
同时，还可以采用抽样检测的方式，对导线进行日常的质量监督，及时发现并纠正问题，提高质量控制的效果。
4. 安全管理导线架设过程中的安全是非常重要的。
架空线路的导线架设质量管理
3.2.2.51kV以上线路采用绝缘线架设时，放线过程中不应损伤导线的绝缘层及出现扭、弯等现象。
3.3紧线：
3.2.2导线宜避免接头，不可避免时，接头应符合下列要求：
3.2.2.1在同一档路内，要一根导线上的接头不应超过一个。导线接头位置与导线固定处的距离应大于0.5m，当有防震装置时，应在防震装置以外。
3.2.2.2不同金属、不同规格、不同绞制方向的导线严禁在挡距内连接。
3.2.2.3当导线采用缠绕方法连接时，连接部分的线股应缠绕良好，不应有断股，松股等缺陷。
2.1.5.2线夹转动灵活，与导线接触面符合要求。
2.1.5.3碗头挂板、平行挂板、直角挂板、U型挂环、球头挂环、拉板、曲型垫等。
2.1.5.4表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。
2.1.5.5应热镀锌，镀锌良好，镀锌层无录音落，锈蚀现象。
2.1.6螺栓：
2.1.6.1螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀现象。
工程名称
交底部位
工程编号
日期
架空线路的导线架设质量管理
依据标准：
《建筑工程施工质量验收统一标准》GB50300-2001
《建筑电气工程施工质量验收规范》GB50303-2002
1、范围
本工艺标准适用于10kV及以下架空配电线路的导线架设安装工程。
2、施工准备
2.1材料要求：
2.1.1所采用的器材、材料应符合国家现行技术标准的规定，并应有产品合格证。
3.5.410kV线路采用并沟线夹连接过渡引线时，线夹数量不应少于2个；连接面应平整，光洁，导线及并沟线夹槽内应清除化膜，涂电力复合脂。
线路架空工程施工方案
线路架空工程施工方案1. 工程概况本次工程为某地区城市的线路架空工程，总长度约为10公里，涉及到多个街道和社区的架空线路施工工作。
主要工作内容包括线路规划、材料采购、施工准备和施工作业等。
2. 施工组织根据工程性质和规模，施工团队将由一名工程师、数名技术人员和一支专业的施工队伍组成。
工程师负责项目管理和技术指导，技术人员负责现场监督和质量检查，施工队伍负责具体施工作业。
3. 人员组织施工团队将逐步组建，包括工程师、监理人员、施工人员等，确保施工人员的素质和资质。
4. 线路规划根据施工区域的地形地貌和道路状况，进行线路规划和标识，确定施工范围和具体施工方案。
5. 材料采购根据施工规模和需要，进行材料采购，包括外壳、绝缘子、导线、接头等，确保施工所需材料的充足和质量。
6. 安全生产安全生产是施工工程的首要任务，团队人员将严格执行安全生产管理制度，确保施工过程中的安全和稳定。
7. 施工设备根据施工需要，准备好施工所需的设备和工具，包括吊车、升降机、安全带等，确保施工作业的顺利进行。
8. 公共环境保护施工过程中，要充分考虑周边环境的保护和维护，严禁乱倒垃圾和破坏周边植被，确保施工对周边环境的最小影响。
二、施工作业流程1. 地面准备在施工前，需要先对施工区域的地面进行清理和准备工作，确保施工场地的平整和安全。
根据线路规划，按照工程设计图纸进行线路架设，确保线路的稳定性和美观性，同时符合相关安全规范。
3. 杆塔搭建根据杆塔的位置和高度，进行杆塔的搭建和固定，确保杆塔的牢固和稳定，同时符合相关建设规范。
4. 电缆敷设在杆塔搭建完成后，进行电缆的敷设和连接，确保电缆的通畅和连接的牢固性。
5. 安全检查在施工完成后，进行线路的安全检查和测试，确保线路的安全和稳定。
6. 现场清理在施工结束后，进行施工现场的清理和整理，确保施工区域的清洁和整洁。
7. 安全防护在施工过程中，要严格执行安全防护措施，确保工人的人身安全和施工设备的正常运行。
架空线路工程施工组织设计方案
架空线路工程施工组织设计方案一、项目概况架空线路工程是指在电杆、铁塔等支架上架设导线，完成输电、送电或配电的工程。
本项目的施工范围涵盖了线路的设计、设备采购、施工组织、施工施工计划、安全措施、质量控制等一系列工作。
本工程的主要目标是确保线路施工质量、安全施工，最终完成线路的建设。
二、施工目标1.确保施工质量：按照设计要求和合同规定完成线路的建设，确保线路的电气性能满足要求。
2.保证施工安全：合理设置安全标志、安全警示措施，并加强安全管理，确保施工过程中无人员伤亡事故。
3.提高施工效率：制定合理的施工计划，合理分配人员和材料，确保施工进度。
4.保护环境：采取相应的环保措施，使施工过程中尽量减少对环境的影响。
三、组织机构1.项目经理：负责项目整体的组织和管理，包括工程进度、质量监督、行政管理等工作。
4.施工队长：负责组织施工人员进行具体的施工工作，包括施工过程的记录、材料、设备的调配等。
四、施工计划1.根据项目的实施要求，制定详细的施工计划。
包括施工的顺序、工期、工序、施工人员和材料调配等。
2.安排施工人员按照施工计划进行施工，确保施工进度。
3.定期召开施工会议，评估施工进展情况，及时协调解决可能出现的问题，确保施工按计划进行。
五、安全措施1.施工前对施工人员进行安全培训，提高其安全意识和应急处理能力。
2.在施工现场设置明显的安全警示标识，并严格执行施工现场安全管理制度。
3.配备必要的安全设施和设备，例如安全帽、安全绳索等，以提供施工人员的安全保障。
4.定期进行施工现场的安全检查，发现问题及时处理，并采取适当的纠正措施。
六、质量控制1.施工前对施工人员进行岗前培训，使其熟悉施工技术和操作规程。
2.严格按照设计要求和相关标准进行施工，确保施工质量。
3.严格执行质量控制制度，对施工过程进行监督检查，及时发现和纠正问题。
4.完成施工后，进行质量验收，确保线路的安全运行和使用寿命。
七、环境保护1.采取合适的工程防护措施，减少对周边环境的影响，保护植被、地表水和土壤等。
架空配电线路绝缘导线架设的施工验收要求
架空绝缘导线架设应符合下列要求：5、绝缘线的连接不应缠绕，应采用专用的线夹、接续管连接；绝缘线连接后应进行绝缘处理；绝缘线的全部端头、接头应进行绝缘护封，不得裸露和进水。
应在接头处安装绝缘护套，绝缘护套管径应为被处理部位接续管的1.5倍~2.0倍。
6、绝缘导线承力接续除应满足以上要求外，还应符合下列规定：1) 不同金属、不同规格、不同绞向的导线不得在档距内承力连接。
2) 新建线路在一个档距内，每根导线只允许有一个承力接头。
3) 导线接头距导线固定点不应小于0.5m,低压集束绝缘线非承力接头应相互错开，各接头端距不应小于0.2m。
7、绝缘层剥离和绝缘处理应符合下列规定：1) 剥离绝缘层不得损伤导线，剥离长度应与连接金具长度相同，误差不应大于±10mm,绝缘层切口处应有45°倒角。
2) 绝缘线连接后应进行绝缘处理。
绝缘线的全部端头和接头都应进行绝缘护封，不得有导线、接头裸露。
3) 绝缘线接头有屏蔽层的绝缘线承力接头，应在接续管外先缠绕一层半导体自黏带和绝缘线的半导体层连接后再进行绝缘处理，每圈半导体自黏带间应搭压带宽的1/2。
8、非承力接头的裸露部位应进行绝缘处理，并应保持绝缘良好。
有引出线的应朝下，绝缘罩应合缝紧密，两端口应用绝缘自黏带绑扎两层以上。
9、绝缘线紧线时不宜过牵引，应使用牵引网套或面接触的卡线器，并应在绝缘线上缠绕塑料或橡皮包带。
10、采用绝缘子架设方式时，绝缘线的固定应符合下列规定：1) 针式或棒式绝缘子的绑扎，直线杆应采用顶槽绑扎法；直线角度杆应采用边槽绑扎法，并应绑扎在线路外角侧的边槽上。
蝶式绝缘子应采用边槽绑扎法。
应使用直径不小于2.5mm的单股塑料铜线绑扎。
2) 绝缘线与绝缘子接触部分应用绝缘自黏带缠绕，缠绕长度应超出绑扎部位或与绝缘子接触部位两侧各 30mm~50mm。
3)对于没有绝缘衬垫的耐张线夹内的绝缘线，宜剥去绝缘层，其长度应与线夹等长，误差不应大于±5mm。
各种架空线路及电缆安全管理规定（5篇）
各种架空线路及电缆安全管理规定1、架空线路的杆塔身的裂痕、裂纹、倾斜变形，横担歪斜变形，拉线的位置及截面，金属元件锈蚀，基础等项目符合标准；编号准确；2、导地线的损伤、连接、路线、截面、距离、弛度要符合标准；3、绝缘子每串内无零值的瓷瓶，铁件、瓷面及悬垂瓷瓶偏斜符合标准；4、金具完整齐全，连接牢固紧密，材质规格符合标准，瓷瓶受外力时摆动灵活；5、防雷保护的架空地线、防雷保护设施、接地电阻、接地引线、架空地线保护角、接地体制安装、壁雷器、接地电阻测试及试验要符合标准；6、线路走廊环境以及低压线路、通讯线路必须符合标准。
7、电缆要排列整齐，接头及破损修补必须按标准进行，禁止集中捆放，电缆沟内无积水。
各种控制及动力电缆在隔层穿越地点必须做好封堵，以避免发生火灾时事故荡围扩大。
8、要按规程规定进行巡检并做好记录。
9、各种导线及电缆的选择必须满足容量要求，同时应满足动热稳定要求。
七、各单位有关技术及操作人员，必须全面掌握各配出电源的性质、规格型号、负荷情况、系统接线图；重要负荷供电场所要张挂供电系统接线图；要制定紧急情况拉闸顺序表。
健全各种规章制度。
八、对已完工(或未交接)及检修、抢修的电气工程，必须及时认真严格按规程规定及标准验收交接，各种设计图纸资料隐蔽工期程资料、试验报告必须齐全，交接后的图纸资料必须进档案室收藏。
九、各单位要加强用电管理，严格用电审批手续，重罚声音违章用电单位及个人，推广节电新技术及新工艺，淘汰高耗低效设备，制定切实可行的节电措施，做好节电工作。
十、各单位要制定切实可行的大型机电设备躲峰真谷运行措施，检修时间安排在峰时进行，主排水泵在谷时排水，设备尽量少点峰时运行，做好躲峰真谷及降低最大电力工作。
各种架空线路及电缆安全管理规定（2）架空线路及电缆的安全管理规定是为了确保电力系统正常运行和人员生命财产安全而制定的。
以下是常见的架空线路及电缆安全管理规定：1. 线路布设规定：架空线路的布设应符合国家和地方的相关规定，包括线路走向、高度、间距等要求，以确保安全距离和防止线路之间的相互干扰。
架空输电线路施工质量检验及评定规程
架空输电线路施工质量检验及评定规程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!架空输电线路施工质量检验与评定规程解析在电力工程中，架空输电线路的施工质量直接影响到电力系统的稳定运行和安全性。
配电架空线路工程质量缺陷与防治措施
隐患：
基础保护帽开裂，造成铁塔基础不稳
原因分析：
1)地脚螺栓未扭紧，铁塔受力后塔脚底板位移；
2)保护帽混凝土砂石料含泥量过大；
3）保护帽混凝土振捣不密实。
预防措施：
1）保护帽浇筑前复紧地脚螺栓螺帽，螺帽紧固后才能浇筑保护帽；
2）保护帽施工时，砂、石质量符合要求。混凝土严格按配合比计量配料。
2）扁钢接地引出线与电杆采用钢扎带紧贴固定，每一侧钢扎带不少于两处，两侧对称段钢扎带高度一致；
3）扁钢接地引出线喷涂黄绿相间的标识，各色喷涂长度为100mm；
4）接地引下线制作应横平竖直、工艺美观
4、拉线
◆问题：拉线缠绕长度不符合规范要求
隐患：
扎线易锈蚀，松脱
原因分析：
1）施工人员不熟悉作业标准；
2）未按规范要求施工；
◆问题：基础开挖不规范
隐患：
易导致铁塔基础浇筑不规整、沉降，产生安全隐患
原因分析：
未按要求及时清除基坑内积水及余土
预防措施：
1）加强施工过程的监督检查；
2）基础浇筑前应清除坑内积水及杂物
◆问题：基础钢筋绑扎不规范
隐患：
影响基础承载力降低
原因分析：
1)施工人员不熟悉规范标准，未按图纸施工；
2)施工人员偷工减料；
预防措施：
1）钢筋加工各种尺寸、弯钩符合规范及设计要求；
2）钢筋焊接符合《钢筋焊结及验收规程》要求， 钢筋绑扎牢固、 均匀;
3）钢筋接头宜设置在受力较小处,同一纵向受力钢筋不宜设置两个或两个以上接头。接头末端到钢筋变起点的距离不应小于钢筋直径的10倍。
4）设置在同一构件内的接头宜相互错开，同一连接区段内，纵向受力钢筋的接头面积百分率不宜大于50%；
架空电力线路工程施工质量及评定规程
架空电力线路工程施工质量及评定规程一、前言随着我国经济的快速发展，电力行业作为国民经济的重要支柱产业，扮演着至关重要的角色。
而架空电力线路工程作为电力输送的主要方式之一，其施工质量直接关系到电网的安全稳定运行。
为了规范架空电力线路工程的施工质量，保障电网运行的可靠性和安全性，特制定本规程。
二、基本概念1. 架空电力线路工程：指电力输电线路中采用电力铁塔或电力杆跨越架设的一种较常见的输电方式。
2. 施工质量：指架空电力线路工程在设计要求、材料配合以及施工工艺等各个环节均满足国家相关标准和规范，且具备可靠性、稳定性和安全性等特性。
3. 评定规程：用于对架空电力线路工程施工质量进行评定的一套具体规定和标准。
三、施工质量管理1. 施工前准备a. 对施工方资质和施工人员的技术水平进行核查确认，确保具备相应的资质和技能。
b. 对施工现场进行全面的勘察，确保施工安全和环境保护。
2. 施工过程a. 按照设计要求进行铁塔或电力杆的安装和架设。
b. 电力线路的拉线和固定，保证线路的稳定和安全。
c. 对导线的搭接和绝缘进行严格的检测和质量控制。
d. 完成施工后对整个工程进行全面的检查确认。
3. 施工收尾a. 对施工现场进行清理和整理，保持施工场地的整洁。
b. 形成详细的施工记录和档案，为后续的评定提供依据。
四、施工质量评定标准1. 施工工艺符合设计要求a. 在整个施工过程中，施工方需严格按照设计要求进行施工，不得擅自变更设计方案。
b. 施工中的重要节点和关键环节需要经过设计和监理单位确认。
2. 材料配合符合要求a. 施工方需按照设计要求选购并使用符合国家标准的优质材料。
b. 进行材料验收和使用记录，确保材料的质量和来源可追溯。
3. 安全保障措施到位a. 施工前需制定详细的施工方案和安全技术措施，并进行专业性的评审。
b. 施工现场需设置明确的安全警示标志，保证人员和设备的安全。
4. 施工记录完备a. 对整个施工过程进行记录，包括施工的时间、地点、施工人员等相关信息。
架空线路监理实施细则
架空线路监理实施细则一、总则本细则旨在规范架空线路监理工作，确保工程建设质量、进度和安全。
监理工作应遵循国家相关法律法规、工程建设标准和设计要求，切实履行监理职责，为业主提供优质的服务。
二、监理工作名称本细则适用于架空线路工程的监理工作，包括但不限于基础施工、杆塔组立、导线架设、光缆安装等环节。
三、编制与审核本细则由监理单位编制，并经业主单位审核批准后实施。
编制过程中应充分征求业主、设计、施工等单位的意见，确保细则的适用性和可操作性。
四、工程概况与特点架空线路工程具有线路长、地形复杂、施工难度大等特点。
监理单位应充分了解工程概况和特点，制定相应的监理措施，确保工程建设的顺利进行。
五、监理工作内容监理工作内容包括但不限于以下几个方面：审核施工单位的施工方案和作业指导书；对施工现场进行巡视检查，发现问题及时督促整改；对隐蔽工程进行验收，确保工程质量；对关键工序和重要部位进行旁站监理；参与工程质量评定和验收工作。
六、编制依据本细则的编制依据包括国家相关法律法规、工程建设标准、设计要求以及业主的相关要求。
监理单位应严格按照这些依据开展工作，确保监理工作的合规性和有效性。
七、监理工作控制要点监理工作控制要点包括以下几个方面：基础施工质量控制，确保基础稳固、尺寸准确；杆塔组立质量控制，确保杆塔垂直、连接牢固；导线架设质量控制，确保导线平直、张力均匀；光缆安装质量控制，确保光缆走向正确、连接可靠。
八、监理用表与记录监理单位应建立完善的监理用表与记录制度，包括巡检记录、验收记录、旁站记录等。
这些记录应真实反映施工现场的情况和问题整改情况，为监理工作提供有力支持。
九、监理工作方法与措施监理单位应根据工程特点和监理工作需求，制定相应的工作方法与措施。
包括定期巡视检查、不定期抽查、专项检查等方式，以及发现问题后的整改措施和跟踪验证等。
十、光缆安装要点光缆安装过程中，监理单位应重点关注以下几个方面：光缆走向应符合设计要求，避免过度弯曲和扭曲；光缆接头应清洁干燥，连接应牢固可靠；光缆固定应牢固，避免受到外力损伤；光缆防雷接地应符合设计要求，确保接地电阻值符合要求。
保证架空线路安全运行的具体要求范文
保证架空线路安全运行的具体要求范文架空线路作为一种供电方式，在电力传输过程中占据重要的位置。
为了保证架空线路的安全运行，必须严格按照相关要求进行设计、安装、维护和日常管理。
本文将从架空线路的选址、结构设计、材料选择、安装施工、维护管理等方面，具体说明保证架空线路安全运行的要求。
一、架空线路选址的具体要求架空线路选址是保证架空线路安全运行的第一步，选址的合理性对于后续的设计和施工具有重要影响。
具体要求如下：1. 考虑地形地貌和气象条件，选择地势相对平坦、无大规模水体、地质稳定、无泥沙垃圾灌输等因素影响的区域。
2. 与周围环境的协调，避免线路通过密集居住区、工业区、重要设施或生态保护区。
3. 考虑地域条件，如地震、冰雪、雷电等自然灾害，选址时应避免潮湿、积雪和冰雪等影响送电线路正常运行的地理条件。
4. 考虑通道的宽度和便捷性，为后续的工程施工和日常维护提供便利。
二、架空线路结构设计的具体要求架空线路的结构设计是保证其安全运行和正常供电的基础，具体要求如下：1. 考虑正常运行和临时过载条件下的线路安全载荷能力，在设计中合理选取导线截面和杆塔结构。
2. 根据导线的种类、跨越长度、支持方式等因素，确定合适的导线弧垂和绝缘子串链。
3. 采用可靠的接地设计，确保输电线路的安全接地，并满足规范要求。
4. 根据不同的地理条件和地域特点，采用抗震、防冰、防雷等特殊结构设计，提高线路的抗灾能力。
三、架空线路材料选择的具体要求架空线路的材料选择直接关系到线路的性能和寿命，具体要求如下：1. 导线材料应符合标准要求，具有足够的强度和导电性能。
2. 杆塔材料应具有足够的强度和稳定性，能够承受正常运行和自然灾害带来的载荷。
3. 绝缘子材料应具有足够的绝缘性能和耐候性。
4. 地线材料应符合规范要求，具有良好的导电性能和耐腐蚀性。
四、架空线路安装施工的具体要求架空线路的安装施工是保证线路运行的关键环节，具体要求如下：1. 按照设计要求，进行线路导线、杆塔和绝缘子的准确布置，确保各组件之间的安全距离和绝缘距离。
架空线路的立杆质量管理
架空线路的立杆质量管理依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于10kV及以下架空配电线路物安装立杆工程。
2、施工准备材料要求：采用器材、材料应符合国家现行技术标准的规定，并应有产品材质合格证件。
钢筋混凝土电杆：表面光洁平整，壁厚均匀，无露筋、跑浆等现象。
放置地平面检查时，应无纵向裂缝，横向裂缝宽度不应超过；预应力混凝土电杆应无纵、横向裂缝。
杆身弯曲不应超过杆长的1/1000。
预制混凝土底盘，卡盘表面不应有蜂窝、露筋、裂缝等缺陷，强度应满足规范规定。
针式绝缘子：瓷件与铁件组合无歪斜现象，且组合处压接紧密牢固，铁件镀锌完整良好。
瓷釉光滑、无裂纹、缺釉斑点、烧痕、气泡或瓷釉烧坏等缺陷。
高压绝缘子的交流耐压试验结果必须符合施工规范规定。
横担、M型抱铁、U型抱箍、拉线及中导线抱箍、杆顶支座抱箍、拉板、连板等。
表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。
热镀锌，且镀锌良好，无锌皮剥落，锈蚀现象。
螺栓：螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀等现象，螺杆与螺母应配合良好。
金具上的各种联结螺栓应有防松装置，采用的防松装置应镀锌良好、弹力合适、厚度符合规定。
其它材料：木标桩、白灰粉、小线、水泥、砂子等。
主要机具：铁锹、铁镐、铁镩、夯、铁锤、手锤、撬棍、钢丝绳、吊索大绳、活扳手、斧子、抹子、卡环、卡扣、脚扣、安全带、叉木等。
支架、扛棒、滑板、线坠、经纬仪、水平仪、花杆、塔尺、皮尺、墨头、信号旗、口哨、手推车等。
机械组立电杆时，应有汽车吊；人力组立电杆时，应有绞磨或卷扬机、人字抱杆、地锚钎子、滑轮、钢丝绳等。
作业条件：熟悉施工图（并已掌握地下管道、电缆等设施的情况），将图纸标定杆位周围的障碍物全部清除干净。
高压绝缘子的交流耐用压试验已完成，并符合施工规范规定。
3、操作工艺工艺流程：测位→挖坑→底盘就位→横担组装→立杆→卡盘安装测位：按设计坐标及标高测定坑位及坑深，钉好标桩，撒好灰线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
150
200
3.3.2绑扎用的绑线，应选择与导线同金属的单股线，其直径不应小于2mm。
3.3.3绝缘子安装应有符合下列规定：
3.3.3.1安装应牢固、连接可靠、防止积水。
3.3.3.2安装应清除表面灰垢、附着物及不应有的涂料。
3.3.3.3绝缘子裙边与带电部位间隙不应小于50mm。
3.3.4悬式绝缘子安装、还应符合下列规定：
2.1.2导线：
2.1.2.1导线不应有松股、交叉、折叠、断裂及破损等缺陷，裸铝绞线不应有严重腐蚀现象。
2.1.2.2不应有严重腐蚀现象。
2.1.2.3绝缘导线表面应平整，光滑、色泽均匀，绝缘层厚度应符合规定。绝缘层应挤包紧密，且易剥离、绝缘线端部应有密封措施。
2.1.2.4导线最小截面应符合表2.1.2.4所示数值。
3.2.1.1当导线在同一处损伤，同时符合下列情况时，应将损伤处棱角与毛刺用0号砂纸磨光，可不作补修：
a单股损伤深度不小于直径1/2。
b钢芯铝绞、钢芯铝合金绞线损伤截面积小于导电部分截面积的5%，且强度损失小于4%。
c单金属绞线损伤截面积小于4%。
3.2.1.2当导线在同一处损伤状况超过以上范围时，均应进行补修。补修做法应符合施工及验收规范的规定。
3.3.1在线路末端将导线卡固在耐张线夹上或绑回头挂在蝶式绝缘子上。
裸铝导线在线夹上或在蝶式绝缘子上固定时，应缠包铝带，缠绕方向应与导线外层绞股方向一致，缠绕长度应超出接触部分30mm。
裸铝导线在蝶式绝缘子上的绑扎长度见表3.3.1
绑扎长度值 表3.3.1
导线截面（m㎡）
绑扎长度（mm）
1J-50、1GJ-50及下
2.1.6.2螺杆与螺母的配合应良好，加大尺寸的内螺纹与有镀层的外螺纹配合，其公差应符合现行国家标准《普通螺纹直径1～300mm公差》的粗牙三级标准。
2.1.6.3螺栓宜有防松装置，防松装置弹力应适宜，厚度应符合规定。
2.1.7其它材料：电力复合脂、砂纸、油漆等。
2.2主要机具：
2.2.1紧线器、倒链、开口滑轮、放线架、活扳手、油压线钳、手锤、钢锯、刀锯，细钢号
日期
架空线路的导线架设质量管理
依据标准：
《建筑工程施工质量验收统一标准》GB50300-2001
《建筑电气工程施工质量验收规范》GB50303-2002
1、范围
本工艺标准适用于10kV及以下架空配电线路的导线架设安装工程。
2、施工准备
2.1材料要求：
2.1.1所采用的器材、材料应符合国家现行技术标准的规定，并应有产品合格证。
3.3.5.1导线架设后，导线对地及交叉跨越距离，应符合设计要求。
3.3.5.2导线紧好后，弧垂的误差不应超过设计弧垂的±5%同。同档内各相导线弧垂宜一致，在满足弧垂允许误差规定时，各相间弧垂的相对误差，不应超过200mm。
3.3.4.1与电杆、电线金具连接处，无卡压现象。
3.3.4.2耐张串上的弹簧销子、螺栓及穿钉应由上向下穿。
3.3.4.3悬垂串上的弹簧销子、螺栓及穿钉应向受电侧穿入。两边线应由内向外，中线应由左向右穿入。
3.3.5在首端杆上，挂好紧线器或在地锚上拴好倒链。先将两边线用人力初步拉紧，然后用紧线器或倒链紧线。观测导线弛度达到要求后，将导线卡固在耐张线夹上或套在蝶式绝缘子上绑回头（裸铝导线应缠包铝带），最后，平衡绷起其它导线，注意调整好各导线的弛度，并找平。
3.2.2.4当导线采用钳压管连接时，应清除导线表面和管内壁的污垢。连接部位的铝质接触面应涂一层电力复合脂，用细钢丝刷清除表面氧化膜，保留涂料，进行压接。压口数及压口位置，深度等应符合规范规定。
3.2.2.51kV以上线路采用绝缘线架设时，放线过程中不应损伤导线的绝缘层及出现扭、弯等现象。
3.3紧线：
2.1.3.3弹簧销、垫的弹力适宜。
2.1.3.4高压绝缘子的交流耐压试验结果必须符合施工规范的规定。
2.1.4绑线：裸导线的绑线应选用与导线同金属的单股线，直径不应小于2.0mm，绝缘导线应选用绝缘绑线。
2.1.5耐张线夹、并沟线夹、钳压管、铝带
2.1.5.1表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。
3.2.2导线宜避免接头，不可避免时，接头应符合下列要求：
3.2.2.1在同一档路内，要一根导线上的接头不应超过一个。导线接头位置与导线固定处的距离应大于0.5m，当有防震装置时，应在防震装置以外。
3.2.2.2不同金属、不同规格、不同绞制方向的导线严禁在挡距内连接。
3.2.2.3当导线采用缠绕方法连接时，连接部分的线股应缠绕良好，不应有断股，松股等缺陷。
3.1工艺流程：
放线→紧线→绝缘子绑扎→搭接过引线、引下线
3.2放线：将导线运到线路首端（紧线处），用放线架架好线轴，然后放线。
一般放线有两种方法：一种方法是将导线沿电杆根部放开后，再将导线吊上电杆；另一种方法是在横担上装好开口滑轮，一边放线一边逐档将导线吊放在滑轮内前进。
3.2.1放线过程中，应对导线进行外观检查，不应发生磨伤、断股、扭曲、金钩、断头等现象。当导线发生下列状况、应采取相应措施。
导线最小截面（mm2） 表2.1.2.4
导线种类
10kV
1kV以下
居民区
非居民区
铝绞线
钢芯铝绞线
铜绞线
35
25
16
25
16～25
16
16～25
16～25
直径3.2～4.0mm
2.1.3悬式绝缘子、蝶式绝缘子
2.1.3.1瓷件与铁件组合无歪斜现象、且结合紧密、铁件镀锌良好。
2.1.3.2瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。
2.2.2斧子、铁线、大小尼龙绳、挑杆、竹梯、温度计、望远镜、脚扣、安全带、手推车等。
2.3作业条件：
2.3.1拉线已安装完毕。
2.3.2线路上障碍物处理完毕，放线时通过其它线路的越线保护架搭设完毕。
2.3.3导线截面在150m㎡以上或线路较长时，在线路首端（紧线处）打好紧线用的地锚钎子。
3、操作工艺
2.1.5.2线夹转动灵活，与导线接触面符合要求。
2.1.5.3碗头挂板、平行挂板、直角挂板、U型挂环、球头挂环、拉板、曲型垫等。
2.1.5.4表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。
2.1.5.5应热镀锌，镀锌良好，镀锌层无录音落，锈蚀现象。
2.1.6螺栓：
2.1.6.1螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀现象。
