温度控制系统设计方案
(完整版)温度控制系统设计
温度控制系统设计目录第一章系统方案论证 (3)1.1总体方案设计 (3)1.2温度传感系统 (3)1.3温度控制系统及系统电源 (4)1.4单片机处理系统（包括数字部分）及温控箱设计 (4)1.5PID 算法原理 (5)第二章重要电路设计 (7)2.1温度采集 (7)2.2温度控制 (7)第三章软件流程 (8)3.1基本控制 (8)3.2PID 控制 (9)3.3时间最优的 PID 控制流程图 (10)第四章系统功能及使用方法 (11)4.1温度控制系统的功能 (11)4.2温度控制系统的使用方法 (11)第五章系统测试及结果分析 (11)5.1 硬件测试 (11)5.2软件调试 (12)第六章进一步讨论 (12)参考文献 (13)致谢........................................... 错误 !未定义书签。
摘要：本文介绍了以单片机为核心的温度控制器的设计，文章结合课题《温度控制系统》，从硬件和软件设计两方面做了较为详尽的阐述。
关键词：温度控制系统PID 控制单片机Abstract: This paper introduces a temperature control system that is based on the single-chip microcomputer.The hard ware compositionand software design are descried indetail combined with the projectComtrol System of Temperature.PID control Keywords: Control system of temperatureSingle-chip Microcomputer引言：温度控制是工业生产过程中经常遇到的过程控制，有些工艺过程对其温度的控制效果直接影响着产品的质量，因而设计一种较为理想的温度控制系统是非常有价值的。

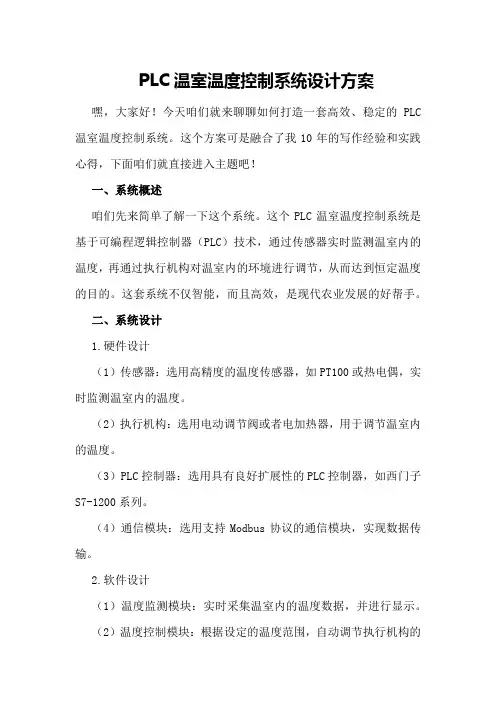

PLC温室温度控制系统设计方案
PLC温室温度控制系统设计方案嘿，大家好！今天咱们就来聊聊如何打造一套高效、稳定的PLC 温室温度控制系统。
这个方案可是融合了我10年的写作经验和实践心得，下面咱们就直接进入主题吧！一、系统概述咱们先来简单了解一下这个系统。
这个PLC温室温度控制系统是基于可编程逻辑控制器（PLC）技术，通过传感器实时监测温室内的温度，再通过执行机构对温室内的环境进行调节，从而达到恒定温度的目的。
这套系统不仅智能，而且高效，是现代农业发展的好帮手。
二、系统设计1.硬件设计（1）传感器：选用高精度的温度传感器，如PT100或热电偶，实时监测温室内的温度。
（2）执行机构：选用电动调节阀或者电加热器，用于调节温室内的温度。
（3）PLC控制器：选用具有良好扩展性的PLC控制器，如西门子S7-1200系列。
（4）通信模块：选用支持Modbus协议的通信模块，实现数据传输。
2.软件设计（1）温度监测模块：实时采集温室内的温度数据，并进行显示。
（2）温度控制模块：根据设定的温度范围，自动调节执行机构的动作，实现温室内的温度控制。
（3）报警模块：当温室内的温度超出设定的范围时，发出报警提示。
（4）通信模块：实现与上位机的数据交换，便于远程监控和操作。
三、系统实现1.硬件连接将温度传感器、执行机构、PLC控制器和通信模块按照设计要求进行连接。
其中，温度传感器和执行机构与PLC控制器之间的连接采用模拟量输入输出模块。
2.软件编程（1）温度监测程序：编写程序实现温度数据的实时采集和显示。
（2）温度控制程序：编写程序实现根据设定的温度范围自动调节执行机构的动作。
（3）报警程序：编写程序实现当温室内的温度超出设定的范围时，发出报警提示。
（4）通信程序：编写程序实现与上位机的数据交换。
3.系统调试（1）检查硬件连接是否正确，确保各个设备正常工作。
（2）运行软件程序，观察温度监测、控制、报警等功能是否正常。
（3）进行远程监控和操作，检验通信模块是否正常工作。
多点温度控制系统可行性分析及设计方案
多点温度控制系统可行性分析及设计方案一、可行性分析温度控制系统是一种用于监测和调节温度的系统，广泛应用于各个领域，如工业、医疗、农业等。
以下是对温度控制系统可行性的分析：1.市场需求：随着技术的发展和人们对生活质量的要求提高，对温度控制的需求也在不断增加。
各行各业都有温度控制的需求，因此市场潜力巨大。
2.技术可行性：目前，温度控制系统所需的传感器、控制器和执行器等关键技术已经非常成熟，可以满足各种需求。
同时，温度控制算法的研究也相对成熟，可以提供高精度的温度控制。
3.成本可行性：随着技术的进步，温度控制系统的成本逐渐下降。
同时，多种材料和设备的广泛应用也为温度控制系统提供了更多的选择，降低了成本。
4.政策环境：政府对于环境保护和能源节约的要求越来越高，温度控制系统可以有效地控制能源的消耗和减少对环境的影响，符合国家政策。
二、设计方案基于以上可行性分析，以下是一份300字多点温度控制系统的设计方案：该温度控制系统适用于工业生产中的多点温度监测和调节。
系统的主要组成部分包括传感器、控制器和执行器。
1.传感器：使用高精度的温度传感器，将多个监测点的温度数据实时传输给控制器。
传感器应具有快速响应、高精度和可靠性。
2.控制器：采用先进的控制算法，根据监测到的温度数据进行分析和判断，并通过控制执行器来实现温度的调节。
控制器应具有高速计算能力和稳定性。
3.执行器：根据控制器的指令，控制执行器来调节温度。
执行器可以是电磁阀、加热器、冷却器等，根据具体需求选择合适的执行器。
4.数据记录与报警：系统应具备数据记录功能，将温度数据进行存储和分析，以便进行后续统计和分析。
同时，系统还应具备报警功能，当温度超过设定的范围时，及时发出警报。
5.远程监控与控制：系统应支持远程监控和控制，可以通过网络对温度控制进行实时监测和调节，方便操作人员进行远程管理。
该多点温度控制系统具备可行性，并提供了一个基本的设计方案。
在实际应用中，可以根据具体需求进行调整和改进，以实现更好的温度控制效果。

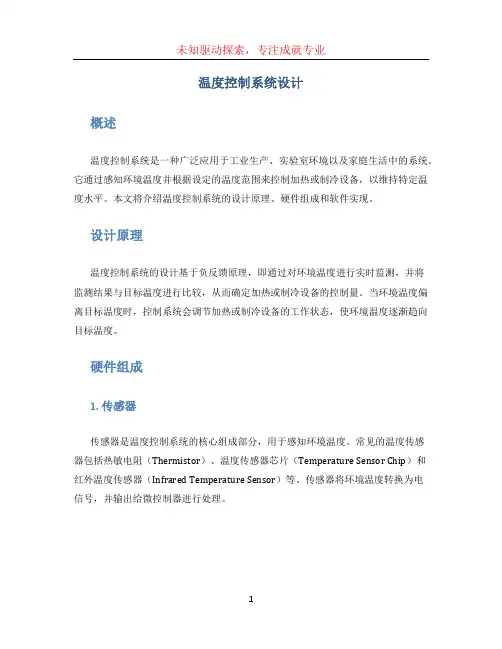

温度控制系统设计
温度控制系统设计概述温度控制系统是一种广泛应用于工业生产、实验室环境以及家庭生活中的系统。
它通过感知环境温度并根据设定的温度范围来控制加热或制冷设备，以维持特定温度水平。
本文将介绍温度控制系统的设计原理、硬件组成和软件实现。
设计原理温度控制系统的设计基于负反馈原理，即通过对环境温度进行实时监测，并将监测结果与目标温度进行比较，从而确定加热或制冷设备的控制量。
当环境温度偏离目标温度时，控制系统会调节加热或制冷设备的工作状态，使环境温度逐渐趋向目标温度。
硬件组成1. 传感器传感器是温度控制系统的核心组成部分，用于感知环境温度。
常见的温度传感器包括热敏电阻（Thermistor）、温度传感器芯片（Temperature Sensor Chip）和红外温度传感器（Infrared Temperature Sensor）等。
传感器将环境温度转换为电信号，并输出给微控制器进行处理。
微控制器是温度控制系统的中央处理单元，用于接收传感器输入的温度信号，并进行数据处理和控制逻辑的执行。
常见的微控制器包括Arduino、Raspberry Pi 和STM32等。
微控制器可以通过GPIO（General Purpose Input/Output）口实现与其他硬件模块的连接。
3. 控制器控制器是温度控制系统的核心部件，用于根据目标温度和实际温度之间的差异来调节加热或制冷设备的运行状态。
常见的控制器包括PID控制器（Proportional-Integral-Derivative Controller）和模糊控制器（Fuzzy Controller）等。
控制器通过电压或电流输出信号，控制加热或制冷设备的开关状态。
4. 加热或制冷设备加热或制冷设备是温度控制系统的输出组件，用于增加或降低环境温度。
根据具体应用需求，常见的加热设备包括电炉、电热丝和电热器等；常见的制冷设备包括压缩机和热泵等。
软件实现温度控制系统的软件实现主要涉及以下几个方面：1. 温度采集软件需要通过与传感器的接口读取环境温度值。

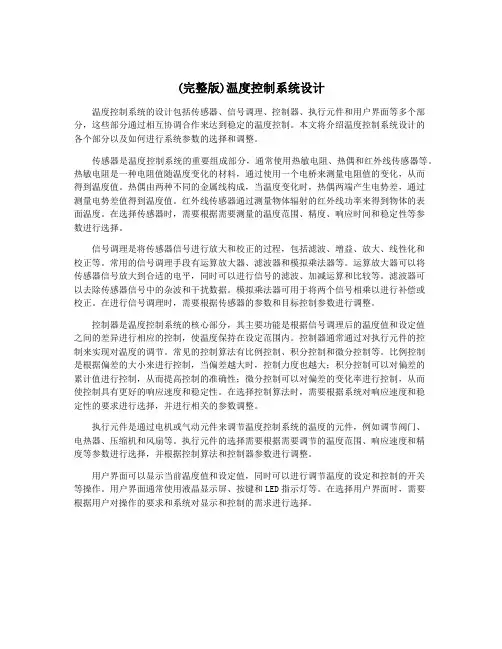

(完整版)温度控制系统设计
(完整版)温度控制系统设计温度控制系统的设计包括传感器、信号调理、控制器、执行元件和用户界面等多个部分，这些部分通过相互协调合作来达到稳定的温度控制。
本文将介绍温度控制系统设计的各个部分以及如何进行系统参数的选择和调整。
传感器是温度控制系统的重要组成部分，通常使用热敏电阻、热偶和红外线传感器等。
热敏电阻是一种电阻值随温度变化的材料，通过使用一个电桥来测量电阻值的变化，从而得到温度值。
热偶由两种不同的金属线构成，当温度变化时，热偶两端产生电势差，通过测量电势差值得到温度值。
红外线传感器通过测量物体辐射的红外线功率来得到物体的表面温度。
在选择传感器时，需要根据需要测量的温度范围、精度、响应时间和稳定性等参数进行选择。
信号调理是将传感器信号进行放大和校正的过程，包括滤波、增益、放大、线性化和校正等。
常用的信号调理手段有运算放大器、滤波器和模拟乘法器等。
运算放大器可以将传感器信号放大到合适的电平，同时可以进行信号的滤波、加减运算和比较等。
滤波器可以去除传感器信号中的杂波和干扰数据。
模拟乘法器可用于将两个信号相乘以进行补偿或校正。
在进行信号调理时，需要根据传感器的参数和目标控制参数进行调整。
控制器是温度控制系统的核心部分，其主要功能是根据信号调理后的温度值和设定值之间的差异进行相应的控制，使温度保持在设定范围内。
控制器通常通过对执行元件的控制来实现对温度的调节。
常见的控制算法有比例控制、积分控制和微分控制等。
比例控制是根据偏差的大小来进行控制，当偏差越大时，控制力度也越大；积分控制可以对偏差的累计值进行控制，从而提高控制的准确性；微分控制可以对偏差的变化率进行控制，从而使控制具有更好的响应速度和稳定性。
在选择控制算法时，需要根据系统对响应速度和稳定性的要求进行选择，并进行相关的参数调整。
执行元件是通过电机或气动元件来调节温度控制系统的温度的元件，例如调节阀门、电热器、压缩机和风扇等。
执行元件的选择需要根据需要调节的温度范围、响应速度和精度等参数进行选择，并根据控制算法和控制器参数进行调整。
《2024年基于51单片机的温度控制系统设计与实现》范文
《基于51单片机的温度控制系统设计与实现》篇一一、引言在现代工业控制领域，温度控制系统的设计与实现至关重要。
为了满足不同场景下对温度精确控制的需求，本文提出了一种基于51单片机的温度控制系统设计与实现方案。
该系统通过51单片机作为核心控制器，结合温度传感器与执行机构，实现了对环境温度的实时监测与精确控制。
二、系统设计1. 硬件设计本系统以51单片机为核心控制器，其具备成本低、开发简单、性能稳定等优点。
硬件部分主要包括51单片机、温度传感器、执行机构（如加热器、制冷器等）、电源模块等。
其中，温度传感器负责实时监测环境温度，将温度信号转换为电信号；执行机构根据控制器的指令进行工作，以实现对环境温度的调节；电源模块为整个系统提供稳定的供电。
2. 软件设计软件部分主要包括单片机程序与上位机监控软件。
单片机程序负责实时采集温度传感器的数据，根据设定的温度阈值，输出控制信号给执行机构，以实现对环境温度的精确控制。
上位机监控软件则负责与单片机进行通信，实时显示环境温度及控制状态，方便用户进行监控与操作。
三、系统实现1. 硬件连接将温度传感器、执行机构等硬件设备与51单片机进行连接。
具体连接方式根据硬件设备的接口类型而定，一般采用串口、并口或GPIO口进行连接。
连接完成后，需进行硬件设备的调试与测试，确保各部分正常工作。
2. 软件编程编写51单片机的程序，实现温度的实时采集、数据处理、控制输出等功能。
程序采用C语言编写，易于阅读与维护。
同时，需编写上位机监控软件，实现与单片机的通信、数据展示、控制指令发送等功能。
3. 系统调试在完成硬件连接与软件编程后，需对整个系统进行调试。
首先，对单片机程序进行调试，确保其能够正确采集温度数据、输出控制信号。
其次，对上位机监控软件进行调试，确保其能够与单片机正常通信、实时显示环境温度及控制状态。
最后，对整个系统进行联调，测试其在实际应用中的性能表现。
四、实验结果与分析通过实验测试，本系统能够实现对环境温度的实时监测与精确控制。
基于PLC控制的加热炉温度控制系统设计
基于PLC控制的加热炉温度控制系统设计概述加热炉是工业生产中常见的设备之一，其主要作用是提供高温环境用于加热物体。
为了确保加热炉的稳定性和安全性，需要设计一个可靠的温度控制系统。
本文将介绍一个基于PLC（可编程逻辑控制器）控制的加热炉温度控制系统设计方案。
系统设计原理在加热炉温度控制系统中，PLC作为核心控制器，通过监测温度传感器的输出信号，根据预设的温度设定值和控制策略，控制加热炉的加热功率，从而实现对加热炉温度的稳定控制。
以下是系统设计的主要步骤：1.硬件设备选择：选择适合的温度传感器和控制元件，如热电偶、温度控制继电器等。
2.PLC选型：根据实际需求，选择合适的PLC型号。
PLC需要具备足够的输入输出点数和计算能力。
3.传感器连接：将温度传感器接入PLC的输入端口，读取实时温度数据。
4.温度控制策略设计：根据加热炉的特性和工艺需求，设计合适的温度控制策略。
常见的控制策略包括比例控制、积分控制和微分控制。
5.控制算法实现：根据温度控制策略，编写PLC程序，在每个采样周期内计算控制算法的输出值。
6.加热功率控制：使用控制继电器或可调功率装置，控制加热炉的加热功率。
7.温度反馈控制：通过监测实际加热炉温度和设定值之间的差异，不断修正加热功率控制，使加热炉温度稳定在设定值附近。
系统硬件设计基于PLC控制的加热炉温度控制系统的硬件设计主要包括以下几个方面：1.温度传感器：常用的温度传感器有热电偶和热敏电阻。
根据加热炉的工艺需求和温度范围，选择适合的温度传感器。
2.PLC：选择适合的PLC型号，根据实际需求确定PLC的输入输出点数和计算能力。
3.控制继电器或可调功率装置：用于控制加热炉的加热功率。
根据加热炉的功率需求和控制方式，选择合适的继电器或可调功率装置。
4.运行指示灯和报警器：用于显示系统的运行状态和报警信息。
PLC程序设计PLC程序是基于PLC的加热炉温度控制系统的关键部分，其主要功能是实现温度控制算法。
基于单片机的智能温控系统设计
基于单片机的智能温控系统设计随着科学技术的发展，人们需要更加便捷高效的生活方式。
智能家居作为一种新兴的科技应用，吸引了越来越多的人的关注。
其中，智能温控系统是人们更为关心的一部分，因为温度直接关系到人们的身体健康。
通过单片机技术的应用，可以设计出一种高效智能的温控系统。
一、智能温控系统的设计方案1. 系统硬件设计：主机采用单片机AT89S52和温度传感器DS18B20组成，温度控制功能通过智能继电器，整个系统实现了硬件基础框架。
2. 系统软件设计：主要涉及到单片机程序的编写和控制，具体涉及到诸如温度检测、温度控制、屏幕显示等功能。
3. 系统人机交互设计：通过显示屏幕和按键控制实现人机交互操作。
4. 系统通信设计：通过WiFi模块实现远程通信功能。
二、温度传感器DS18B20的原理及应用DS18B20是一款基于数字信号输出的温度传感器，原理是利用温度对半导体器件的电阻或电压的变化，来达到测量温度的目的。
它具有精度高、响应速度快、口径小的特点，因此常被应用于智能家居领域中的温控系统。
三、智能继电器的原理及应用智能继电器是利用单片机技术，将微处理器县的高低电平输出与继电器的通断控制相结合，达到了计算机智能化的效果。
它的最大优点就是可以通过计算机远程控制，从而实现智能化管理。
在温控系统中，可以根据温度的不同值，实现启动或关闭继电器，调节温度的稳定值。
四、智能温控系统的应用前景智能温控系统作为智能家居领域中的一部分，已经逐渐开始运用到人们的现实生活中。
随着人们对于生活品质的不断提高，智能家居的应用市场不断扩大，而温控系统作为其一部分也将得到更加广泛的应用。
尤其在一些高结构化的场所中，例如办公楼、酒店等场所，都需要通过温度的调节来实现舒适性的提升。
因此，智能温控系统的发展前途广阔。
总之，通过单片机技术的应用，可以实现智能温控系统的设计，这样的设计不仅降低了使用成本，提高使用效率，还具有自动化、智能化、人性化的特点，深受人们欢迎。
温度控制系统设计
温度控制系统设计一、引言温度控制系统是一种常见的自动化控制系统，用于监测和调节环境或设备的温度。
它在工业、农业、医疗等领域中广泛应用，可以提高生产效率、保障产品质量和人员安全。
本文将介绍温度控制系统的设计原理、组成部分以及相关技术。
二、设计原理温度控制系统的设计原理基于温度传感器和执行器的反馈控制。
首先，通过温度传感器实时检测环境或设备的温度，并将检测结果转化为电信号。
然后，将电信号输入到控制器中进行处理。
控制器根据设定的目标温度和实际温度之间的差异，计算出相应的控制信号。
最后，控制信号通过执行器，如加热器或冷却器，调节环境或设备的温度，使其逐渐接近目标温度。
三、组成部分1. 温度传感器温度传感器是温度控制系统的核心部件之一，用于测量环境或设备的温度。
常见的温度传感器包括热电阻和热电偶。
热电阻基于温度对电阻值的影响进行测量，而热电偶则利用两种不同金属的热电效应来测量温度。
2. 控制器控制器是温度控制系统的决策中心，它接收温度传感器的信号，并根据预设的控制算法计算出相应的控制信号。
根据控制算法的不同，控制器可以分为比例控制器、比例积分控制器和比例积分微分控制器等。
控制器还可以具备调节参数、报警功能等。
3. 执行器执行器是温度控制系统的执行部件，负责根据控制信号调节环境或设备的温度。
常见的执行器包括加热器和冷却器。
当温度低于目标温度时，加热器会被激活，向环境或设备中释放热能；当温度高于目标温度时，冷却器则会被激活，帮助环境或设备散热。
四、相关技术1. PID控制PID控制是一种常用的温度控制算法，通过比例、积分和微分三个控制参数对温度进行调节。
比例控制用于根据温度误差大小调整执行器的输出；积分控制则用于消除稳态误差；微分控制则用于抑制过冲和振荡。
PID控制可以根据实际应用需求进行参数调整，以达到更好的控制效果。
2. 信号处理温度传感器的信号需要进行处理和转换，以便控制器能够正确计算出控制信号。
信号处理技术包括滤波、放大、线性化等。
温度控制系统课程设计
温度控制系统课程设计一、引言温度控制系统是一种常见的自动化控制系统，广泛应用于工业生产、农业生产、医疗保健等领域。
本课程设计旨在通过设计一个基于单片机的温度控制系统，让学生了解自动化控制系统的基本原理和实现方法。
二、设计目标本课程设计的主要目标是设计一个基于单片机的温度控制系统，具体包括以下方面：1. 实现温度测量功能：通过传感器获取环境温度，并将数据转换为数字信号，供单片机处理。
2. 实现温度调节功能：根据设定温度和当前环境温度，通过单片机输出PWM信号调节加热器功率，从而实现对环境温度的调节。
3. 实现显示功能：将当前环境温度和设定温度以数字形式显示在LCD 屏幕上。
4. 实现报警功能：当环境温度超过设定范围时，通过蜂鸣器发出警报提示操作者。
三、硬件系统设计1. 硬件平台选择本课程设计采用STM32F103C8T6单片机作为控制核心，具有较高的性价比和丰富的外设资源，适合用于中小规模的自动化控制系统。
2. 温度传感器选择本课程设计采用DS18B20数字温度传感器，具有精度高、响应速度快、可靠性强等优点，适合用于工业自动化控制系统。
3. LCD显示屏选择本课程设计采用1602A型液晶显示屏，具有低功耗、易于控制等优点，适合用于小型自动化控制系统。
4. 其他外设选择本课程设计还需要使用继电器、蜂鸣器、电阻等外设实现各项功能。
四、软件系统设计1. 系统架构设计本课程设计采用分层结构设计，将整个软件系统分为数据采集层、控制层和用户界面层三个部分。
其中数据采集层负责获取环境温度数据；控制层根据设定温度和当前环境温度输出PWM信号调节加热器功率；用户界面层负责显示当前环境温度和设定温度，并实现报警功能。
2. 数据采集层设计数据采集层主要负责获取环境温度数据，并将其转换为数字信号供单片机处理。
本课程设计采用DS18B20数字温度传感器实现温度测量功能，具体实现步骤如下：（1）初始化DS18B20传感器。
（2）发送读取温度命令。
温度控制系统毕业设计
温度控制系统毕业设计•相关推荐温度控制系统毕业设计摘要在日常生活及工农业生产中，对温度的检测及控制时常显得极其重要。
因此，对数字显示温度计的设计有着实际意义和广泛的应用。
本文介绍一种利用单片机实现对温度只能控制及显示方案。
本毕业设计主要研究的是对高精度的数字温度计的设计，继而实现对对象的测温。
测温系数主要包括供电电源，数字温度传感器的数据采集电路，LED显示电路，蜂鸣报警电路，继电器控制，按键电路，单片机主板电路。
高精度数字温度计的测温过程，由数字温度传感器采集所测对象的温度，并将温度传输到单片机，最终由液晶显示器显示温度值。
该数字温度计测温范围在-55℃~+125℃，精度误差在±0.5℃以内，然后通过LED数码管直接显示出温度值。
数字温度计完全可代替传统的水银温度计，可以在家庭以及工业中都可以应用，实用价值很高。
关键词：单片机：ds18b20：LED显示：数字温度.AbstractIn our daily life and industrial and agricultural production, the detection and control ofthe temperature, the digital thermometer has practical significance and a wide rangeof applications .This article describes a programmer which use a microcontroller toachieve and display the right temperature by intelligent control .This programmermainly consists by temperature control sensors, MCU, LED display modules circuit.The main aim of this thesis is to design high-precision digital thermometer and thenrealize the object temperature measurement. Temperature measurement systemincludes power supply, data acquisition circuit, buzzer alarm circuit, keypad circuit,board with a microcontroller circuit is the key to the whole system. The temperatureprocess of high-precision digital thermometer, from collecting the temperature of theobject by the digital temperature sensor and the temperature transmit ted to themicrocontroller, and ultimately display temperature by the LED. The digitalthermometer requires the high degree is positive 125and the low degree is negative 55,the error is less than 0.5, LED can read the number. This digital thermometer couldreplace the traditional mercurial thermometer, can be used in family or industrial andproduction, it has a great value.Key words: MCU: DS18B20 : LED display: Digital thermometer。
计算机控制技术课程设计-温度控制系统设计
计算机控制技术课程设计-温度控制系统设计引言温度控制是在很多工业和生活应用中至关重要的一项技术。
随着计算机控制技术的发展和普及，利用计算机控制温度已经成为一种常见的方法。
本文将介绍一个基于计算机控制技术的温度控制系统设计。
系统设计系统框架本系统采用分布式控制结构，由三个主要组成部分组成：传感器模块、控制模块和执行模块。
系统框架系统框架传感器模块负责实时采集温度数据，并将数据传送给控制模块。
控制模块根据传感器模块的数据和预设的设定值进行逻辑判断和决策，然后将决策结果发送给执行模块。
执行模块根据控制模块的结果来控制实际的温度执行设备。
硬件设计本系统需要以下硬件组件：•温度传感器：用于实时采集温度数据。
•控制器：用于运行控制模块的程序。
•执行器：用于控制温度执行设备。
软件设计本系统需要以下软件组件：•控制程序：负责接收温度传感器传输的数据，进行逻辑判断和决策，并将结果发送给执行程序。
•执行程序：根据控制程序的结果控制实际的温度执行设备。
•用户界面：提供友好的用户界面，用于设定温度控制的设定值和查看实时的温度数据。
系统流程系统主要分为三个阶段：温度数据采集、控制决策和执行控制。
温度数据采集1.温度传感器开始采集温度数据。
2.传感器将采集到的温度数据发送给控制程序。
控制决策1.控制程序接收到温度数据。
2.控制程序根据预设的设定值和温度数据进行逻辑判断。
3.根据逻辑判断结果，控制程序生成相应的控制方案。
4.控制程序将控制方案发送给执行程序。
执行控制1.执行程序接收到控制方案。
2.执行程序根据控制方案控制实际的温度执行设备。
3.执行程序将执行结果反馈给控制程序。
功能设计温度设定功能用户可以通过用户界面设定温度控制的设定值。
用户界面将设定值发送给控制程序，控制程序将设定值存储在内存中。
实时数据显示功能用户界面可以实时显示温度传感器采集到的温度数据。
温度数据通过控制程序发送给用户界面，并在用户界面显示。
控制逻辑设计控制程序根据采集的温度数据和设定值进行逻辑判断，判断温度是否超过设定值的上限或下限。
plc温度控制系统设计
plc温度控制系统设计一、引言随着现代工业的快速发展，温度控制系统在各个领域得到了广泛的应用。
可编程逻辑控制器（PLC）作为一种工业控制设备，具有较高的可靠性、稳定性和灵活性。
本文将介绍如何设计一套基于PLC的温度控制系统，以满足现代工业生产中对温度控制的需求。
二、PLC温度控制系统原理PLC温度控制系统主要通过传感器采集温度信号，将信号转换为电信号后，输入到PLC进行处理。
根据预设的温度控制策略，PLC输出相应的控制信号，驱动执行器（如加热器、制冷装置等）进行加热或降温，从而实现对温度的精确控制。
三、设计步骤与方法1.确定控制目标：明确温度控制系统的控制范围、精度要求、响应速度等指标。
2.选择合适的PLC型号：根据控制需求，选择具有足够输入/输出点、运算速度和存储容量的PLC。
3.设计硬件系统：包括传感器、执行器、通信模块等硬件设备的选型和连接。
4.设计软件系统：编写温度控制程序，包括输入数据处理、控制算法、输出控制等功能。
5.系统调试与优化：对系统进行调试，确保温度控制精度和稳定性，并根据实际运行情况进行优化。
四、系统硬件设计1.选择合适的传感器：根据控制范围和精度要求，选择合适的温度传感器，如热电偶、热敏电阻等。
2.选择合适的执行器：根据控制需求，选择合适的执行器，如伺服电机、电磁阀等。
3.通信模块：根据现场通信需求，选择合适的通信模块，如以太网、串口等。
五、系统软件设计1.编写程序：采用相应的编程语言（如梯形图、功能块图等）编写温度控制程序。
2.输入数据处理：对传感器采集的温度信号进行滤波、标定等处理，确保数据准确性。
3.控制算法：根据预设的控制策略，编写控制算法，如PID控制、模糊控制等。
4.输出控制：根据控制算法输出相应的控制信号，驱动执行器进行加热或降温。
六、系统调试与优化1.调试：对系统进行调试，确保各设备正常运行，控制算法有效。
2.优化：根据实际运行情况，对控制参数、控制策略等进行优化，提高系统性能。
温度控制系统的设计书
温度控制系统的设计书1. 设计思想及方案1.1 设计思想本次设计使用温度传感器收集当前密室的温度，然后经过各部分电路处理，与所要控制的电路进行比较。
电路根据比较的结果决定是否对密室空气进行降温，如果需要制冷会自动开启半导体制冷片。
当温度低于所控制的温度后，控制部分要断开制冷电路。
在不制冷的情况下，密室会自动升温，当温度上升到控制温度以下的时候电路就会依照以前的步骤重新来一遍，然后对密室进行降温，然后循环往复执行这样一个周期性的动作，从而达到把温度控制在一定围的目的。
1.2 设计方案的选择1.2.1 可行方案方案一：通过集成运放构成的比例器，把温度传感器获得的信号放大，再将信号传输给功放，带动半导体制冷片工作，从而实现对温度的控制。
功放采用乙类双电源互补对称功率放大电路。
测温部分通过测温度传感器输出端与基准端的电压，在转化为相应的温度值。
其中，基准端的电压有事先调试好。
利用集成运放在非线性工作区（即饱和区）的输出端电压为正负电源电压的特性，构造温度比较器，将温度信号离散成为高电平和低电平，高电平时制冷，低电平时加热，从而实现对温度的控制。
其中功放采用乙类双电源互补对称功率放大电路。
测温部分方案同方案三：用温度传感器将采集到的温度转换成电压信号，通过集成运放构成放大器，将微弱的电压信号放大成所需要的电压信号，再通过电压比较器将温度信号离散成为高电平和低电平，高电平时制冷，低电平时加热，从而实现对温度的控制，并用LED旨示灯指示半导体的工作状态。
1.2.2 方案的讨论与选择三个方案理论上均为可行的，但各有缺点：方案一反应慢，且到了与设定温度相近时，灵敏度非常差；方案二将温度离散成高电平与低电平，通过功放，进行对温度的控制，但半导体制冷器一直处于大功率工作状态，耗能较多，且加热和制冷器始终在工作，造成资源浪费，电路相对来说也很复杂。
方案三可以很好地实现对温度的测量与控制，虽然使用的电子元件较多，电路也相对复杂，但是控制电路更加准确迅速，所以这个方案较好。
基于单片机的智能温度控制系统设计
基于单片机的智能温度控制系统设计智能温度控制系统设计是一种基于单片机的物联网应用，旨在实现对温度的自动感知和调控。
本文将对这一任务进行详细的内容描述和设计实现思路。
一、任务概述智能温度控制系统是一种自动化控制系统，通过感知环境温度并与用户设定的温度阈值进行比较，实现对温度的自动调节。
它经常应用于室内温度调控、温室环境控制、电子设备散热等场景。
本系统基于单片机进行设计，具有实时监测、精确定时和高效控制的特点。
二、设计方案1. 单片机选择为了实现智能温度控制系统，我们选择一款适合高性能、低功耗的单片机作为核心控制器。
例如，我们可以选择常见的STM32系列或者Arduino等开源硬件平台。
2. 温度感知系统需要具备温度感知的能力，以实时获取环境温度数据。
可选用温度传感器（如DS18B20）通过单片机的GPIO接口进行连线，并通过相应的驱动程序获取温度数据。
3. 温度控制算法智能温度控制系统的关键在于控制算法的设计。
可以采用PID（Proportional-Integral-Derivative）控制算法，根据温度的实际情况和设定值进行比较，通过调整控制器输出控制执行器（如加热器或制冷器）的工作状态。
4. 控制执行器根据温度控制算法的输出，系统需要实现对执行器（如加热器或制冷器）的控制。
通过合适的驱动电路和接口实现对执行器的实时控制，以实现温度的精确调节。
5. 用户界面为了用户方便地设定温度阈值和实时查看环境温度，系统需要设计一个用户界面。
可以通过液晶显示屏或者OLED屏幕来展示温度信息，并提供物理按键或者触摸界面进行温度设定。
6. 数据存储与远程访问系统还可以考虑将温度数据通过网络传输至云端服务器进行存储和分析，以实现温度数据的长期保存和远程监控。
可以选择WiFi或者蓝牙等无线通信方式来实现数据传输。
7. 辅助功能除了基本的温度控制外，系统还可以增加一些辅助功能，如温度数据的图表绘制、报警功能、定时开关机功能等。
电加热炉温度控制系统的设计
电加热炉温度控制系统的设计1. 本文概述随着现代工业的快速发展，电加热炉在许多工业生产领域扮演着至关重要的角色。
电加热炉的温度控制系统，作为其核心部分，直接关系到生产效率和产品质量。
本文旨在设计并实现一种高效、精确的电加热炉温度控制系统，以满足现代工业生产中对温度控制精度和稳定性的高要求。
本文首先对电加热炉温度控制系统的需求进行了详细分析，明确了系统设计的目标和性能指标。
接着，本文对现有的温度控制技术进行了全面的综述，包括传统的PID控制方法以及先进的智能控制策略。
在此基础上，本文提出了一种结合PID控制和模糊逻辑控制的新型温度控制策略，以实现更优的控制效果。
本文还详细阐述了系统的硬件设计和软件实现。
在硬件设计方面，本文选择了适合的传感器、执行器和控制器，并设计了相应的电路和保护措施。
在软件实现方面，本文详细描述了控制算法的实现过程，包括数据采集、处理、控制决策和输出控制信号等环节。
本文通过实验验证了所设计温度控制系统的性能。
实验结果表明，本文提出的温度控制系统能够实现快速、准确的温度控制，且具有较好的鲁棒性和稳定性，能够满足实际工业生产的需求。
本文从理论分析到实际设计，全面探讨了一种适用于电加热炉的温度控制系统的设计方法。
通过结合传统和先进的控制技术，本文提出了一种高效、稳定的温度控制策略，为提高电加热炉的温度控制性能提供了新的思路和实践参考。
2. 电加热炉的基本原理与构造电加热炉作为一种高效、清洁且精准的热能产生设备，其工作原理基于电磁感应和电阻加热两种基本方式，而构造则包括电源系统、加热元件、温控系统、隔热保温结构以及安全防护装置等关键组成部分。
电磁感应加热：在特定类型的电加热炉中，尤其是应用于金属工件加热的场合，电磁感应加热原理占据主导地位。
这种加热方式利用高频交流电通过感应线圈产生交变磁场，当金属工件置于该磁场中时，由于电磁感应现象，会在工件内部产生涡电流（又称涡流）。
涡电流在工件内部形成闭合回路，并依据焦耳定律产生热量，即电流通过电阻时产生的热效应。
温度监测控制系统设计方案
温度监测控制系统设计方案第一章总体设计方案1.1计设要求(1)基本围-50°C-110°C(2)精度误差小于0.5°C(3)LED数码直读显示(4)可以任意设定温度的上下限报警功能1・2系统基本设计方案方案一：采用热电阻温度传感器。
热电阻是利用导体的电阻随温度变化的特性制成的测温元件。
现应用较多的有钳、铜、镰等热电阻。
其主要的特点为精度高、测量围大、便于远距离测量。
苗的物理、化学性能极稳定，耐氧化能力强，易提纯，复制性好, 工业性好，电阻率较高，因此，钳电阻用于工业检测中高精密测温和温度标准。
缺点是价格贵，温度系数小，受到磁场影响大，在还原介质中易被玷污变脆。
按IEC标准测温围-200〜650°C,百度电阻比W (100) =1.3850时，R0为100Q和10 Q,其允许的测量误差A级为± (0. 15°C+0. 002 |t| ), B 级为土(0. 3°C+0. 005 |t| )o铜电阻的温度系数比苗电阻大，价格低，也易于提纯和加工；但其电阻率小，在腐蚀性介质中使用稳定性差。
在工业中用于-50〜180°C测温。
方案二：采用DS18B20温度传感器，由于温度测量的普遍性，温度传感器的市场份额大大增加，居传感器首位。
数字化温度传感器DS18B20是世界上第一片支持“一线总线”接口的温度传感器。
现在, 新一代的DS18B20温度传感器体积更小、更经济、更灵活。
DS18B20 温度传感器测量温度围为-55£〜+125°Co在-1(TC〜+859围，精度为土0.5°C o现场温度直接以“一线总线"的数字方式传输，大大提高了系统的抗干扰性。
综合比较方案一与方案二，方案二更为适合于本设计系统对于模拟量输入的要求，比较其框图，方案二更具备硬件简单的突出优点，所以选择方案二作为信号的输入通道。
高精度温度控制设计方案
跨领域融合与创新
鼓励高精度温度控制技术与其他领域融合，拓展应用场景 。例如，在医疗、航空航天、新能源等领域，高精度温度 控制技术具有广泛的应用前景。
THANK YOU
感谢观看
分模块调试
按照功能模块对硬件电路进行分块调试，确保各模块工作正常。
整体联调
将所有模块连接在一起，进行整体联调，观察系统工作情况，及时 发现问题并解决。
软件功能测试验证结果展示
测试环境搭建
01
配置测试所需的硬件设备、传感器等，确保测试环境与实际工
作环境一致。
测试用例设计
02
根据功能需求，设计覆盖所有功能的测试用例，包括正常情况
稳定性保障
采取一系列稳定性保障措施，如硬件 看门狗、软件容错处理等，提高系统 的抗干扰能力和稳定性。
04
软件算法研究与实现
温度控制算法原理及优缺点分析
01 02
PID控制算法
通过比例、积分、微分三个环节对温度进行闭环控制，具有结构简单、 稳定性好、调节精度高等优点，但在参数整定和应对复杂环境变化时存 在挑战。
指标
控制精度：±0.1℃以内。
稳定性：在24小时内，温度 波动范围不超过±0.2℃。
实时性：系统响应时间不超 过1秒。
可扩展性：系统应具备良好 的扩展性，以适应不同应用 场景的需求。
02
温度传感器选择与信号处 理
温度传感器类型及特点
01
02
03
热电偶
测量范围广，精度高，但 输出信号小，需放大处理 。
• PID控制算法实现流程图：设定目标温度→采集实际温度→ 计算温度偏差→根据PID公式计算输出值→调节加热器功率 →返回采集实际温度。
电加热炉温度控制系统设计方案
电加热炉温度控制系统设计方案1.系统概述2.系统组成2.1温度传感器：用于实时感知炉内温度，并将温度信号转换成电信号进行采集。
2.2控制器：负责对温度信号进行处理和判断，并生成相应的控制信号。
2.3加热功率调节器：根据控制信号调整电加热炉的加热功率。
2.4人机界面：为操作人员提供温度设定、显示和报警等功能。
2.5电源和电路保护装置：为电加热炉提供稳定的电源和安全的电路保护。
3.控制原理电加热炉温度控制系统采用了闭环控制的原理，即通过与实际温度进行比较，调整加热功率来实现温度的控制。
控制器根据实际温度和设定温度之间的偏差，产生相应的控制信号，通过加热功率调节器对电加热炉的加热功率进行调整，使实际温度逐渐接近设定温度，并保持在一定范围内。
4.系统算法4.1温度传感器采集到的温度信号经过模数转换，转换成数字信号输入到控制器。
4.2控制器对传感器采集到的温度信号进行处理和判断，计算出温度偏差。
4.3控制器根据温度偏差通过PID控制算法产生相应的控制信号，控制信号的大小决定了加热功率的调整幅度。
4.4控制信号经过加热功率调节器进行放大和整流，并驱动电加热炉进行相应的加热功率调整。
4.5加热功率调整会导致炉内温度变化，温度变化会反过来影响温度传感器采集到的温度信号，形成一个闭环控制的循环过程。
5.人机界面5.1人机界面通过触摸屏或按钮等形式，提供温度设定、显示和报警等功能。
5.2操作人员可以通过人机界面设置所需的温度设定值。
5.3人机界面会显示当前的实际温度，并根据温度偏差的大小显示相应的报警信号。
5.4人机界面可以设定温度上下限，当温度超出设定范围时自动报警。
6.电源和电路保护装置6.1在电加热炉温度控制系统中，电源提供稳定的电压和电流给电路运行。
6.2为了确保系统的安全运行，在电路中设置过流保护、过压保护、欠压保护等电路保护装置。
6.3当发生过流、过压或欠压等异常情况时，电路保护装置会立即切断电源，以保护电路和设备的安全。
